GEBRUIKSAANWIJZING DFA1650 Premium QLIMA

Gebruiksaanwijzingen

De kachel monteren

Installatie

De lamp vervangen

Aanwijzingen voor bewaring

Garantievoorwaarden

Milieubescherming

P ÍNDICE

- Het grondoppervlak is de som van de oppervlakte van de muren - Crasificatie temperatuur luchtboever: apparat voor het verwarmen van ruimtes - Uit de buurt van brandare materialen gebroiken - NIET GEBRIJKEN VOOR HEVERWARMEN VAN - WOONRUIMTES OF WOONEHREDEN; RAADPLEEG DE NATIONALE REGELGEVINGEN VOOR HET GEBRUKIN IN PURUIEKE GEBUIVEN - Controleer de kachel op mogelijke beschadigingen door het transport. Steek het netsroer in een goed geaard 220V-, 50Hz stopcontact.

toestel. - Dit toestel moet gainstalleerd worden overeenkomstig de instructes en de lokale regelgevingen. - Voor gebruik buitanshuats en in goed geventilerde ruimtees. - Voor het bekomen van een tuumschoots geventilieerde ruimte moet minstens 25% van het grondoppervlak open zijn.

UITSLUITEND VOOR GEBUIK BUITENSHUIS - Het gebruik van dit toestel in afgesloten omgevingen kan gevaarlijk zijn en is VERBODEN. -Lees de instructies voor installatie en gebruik van dit

1 LEES EERST DE GEBRUIKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW DEALER.

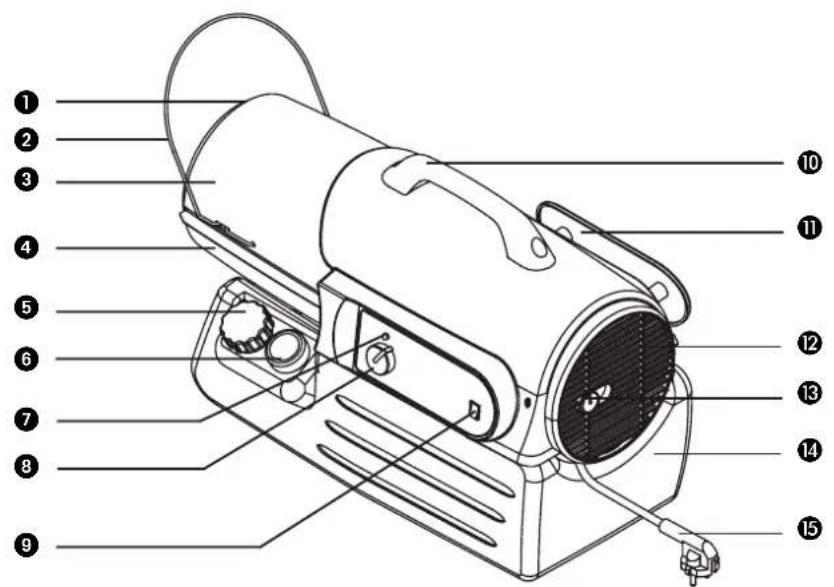

BELANGRIJKSTE ONDERDELEN

① Uitlaat hete lucht
② Afscherming vooraan
③ Koker bovenkant
4 Koker onderkant
⑤ Brandstoftankdop
6 Brandstofmeter
⑦ Indicatielamp
8 Thermostaatknop
⑨ LED voeding / resetschakelaar
10 Handgreep
⑪ Snoerhaakje
⑫ Afscherming ventilator
13 Drukmeter
14 Brandstoftank
15 Netsnoer
16 Luchtuitlaatklep
17 Temperatuurdisplay

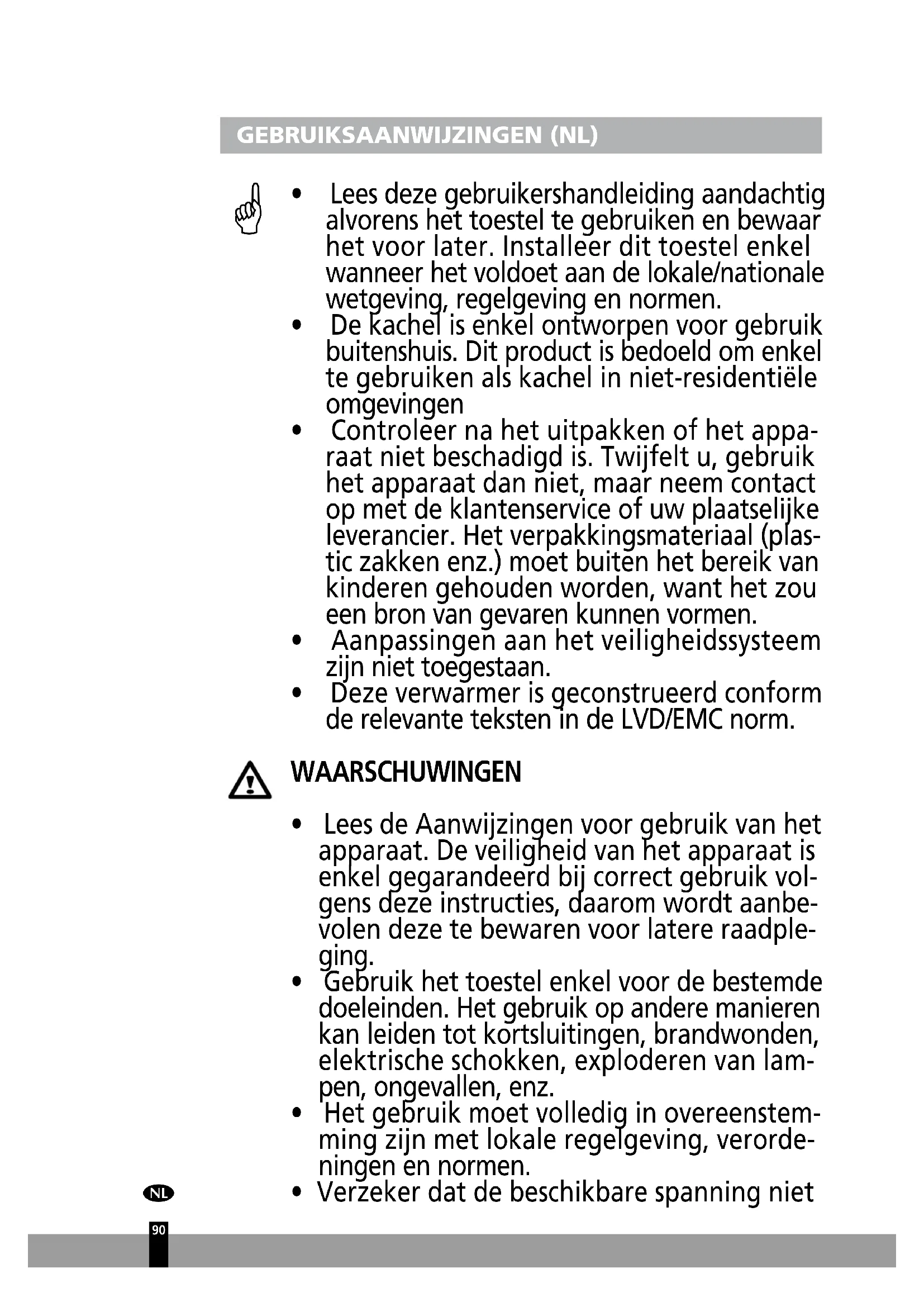

GEBRUIKSAANWIJZINGEN (NL)

• Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen.
• De kachel is enkel ontworpen voor gebruik buitenshuis. Dit product is bedoeld om enkel te gebruiken als kachel in niet-residentiële omgevingen
• Controleer na het uitpakken of het apparaat niet beschadigd is. Twijfelt u, gebruik het apparaat dan niet, maar neem contact op met de klantenservice of uw plaatselijke leverancier. Het verpakkingsmateriaal (plastic zakken enz.) moet buiten het bereik van kinderen gehouden worden, want het zou een bron van gevaren kunnen vormen.
• Aanpassingen aan het veiligheidssysteem zijn niet toegestaan.
• Deze verwarmer is geconstrueerd conform de relevante teksten in de LVD/EMC norm.

WAARSCHUWINGEN

• Lees de Aanwijzingen voor gebruik van het apparaat. De veiligheid van het apparaat is enkel gegarandeerd bij correct gebruik volgens deze instructies, daarom wordt aanbevolen deze te bewaren voor latere raadpleging.
• Gebruik het toestel enkel voor de bestemde doeleinden. Het gebruik op andere manieren kan leiden tot kortsluitingen, brandwonden, elektrische schokken, exploderen van lampen, ongevallen, enz.
• Het gebruik moet volledig in overeenstemming zijn met lokale regelgeving, verordeningen en normen.
• Verzeker dat de beschikbare spanning niet

hoger is dan de spanning beschreven in de specificaties van deze handleiding.

- Controleer of de netspanning op het type-plaatje overeenkomt met het lokale lichtnet voor u het apparaat aansluit.

- Het apparaat is geschikt voor netspanningen van \~230 V.

- Verzeker steeds dat u het toestel kan zien tijdens het aanschakelen. Gebruik nooit zaken zoals een timer, programmeer- of andere apparaten (inclusief Internet apps) die het toestel automatisch aanschakelen omdat dit brand kan veroorzaken!

- Installeer het apparaat volgens de instructies beschreven in de paragraaf "installatie" van de gebruiksaanwijzing.

- Het apparaat is vervaardigd volgens de CE veiligheidsnormen. Desondanks is, zoals bij elk verwarmingstoestel, voorzichtigheid geboden.

- BRANDGEVAAR! Gebruik het apparaat nooit op plaatsen waar ontvlambare en/of schadelijke gassen, producten of dampen aanwezig kunnen zijn (zoals uitlaatgassen, verfdampen, gordijnen, papier, kleding).

- Als het apparaat te dicht bij brandbare materialen staat, ontstaat er brandgevaar.

- Gebruik geen verlengsnoeren of meervoudige adapters.

- Wees om veiligheidsredenen voorzichtig wanneer kinderen of dieren in de buurt van het apparaat zijn, zoals bij elk verwarmings-toestel, en verzeker dat kinderen zich steeds bewust zijn van de aanwezigheid van een het apparaat.

- Dit toestel is niet geschikt voor gebruik door personen (inclusief kinderen) met verminderde fysische, motorische of mentale mogelijkheden, of het gebrek aan ervaring en kennis, behalve onder toezicht of wanneer ze uitleg

betreffende het gebruik van het toestel hebben gekregen van een persoon verantwoordelijk voor hun veiligheid.

- Als de netkabel beschadigd is, moet deze door de fabrikant, diens onderhoudsmonteur of een vergelijkbaar gekwalificeerde persoon worden vervangen om gevaren te vermijden.

- Kinderen moeten onder toezicht staan, zodat zij niet met de machine kunnen spelen.

- Dek het toestel niet af om oververhitting te voorkomen.

- Het toestel mag zich niet vlak onder een stop-contact bevinden.

- Gebruik het apparaat niet in de onmiddellijke nabijheid van een bad, douche of zwembad.

- Verzeker dat het aansluitsnoer nooit het verwarmingselement kan raken.

- De afscherming van deze kachel is bedoeld om directe toegang tot verwarmingselementen te voorkomen en moet op zijn plaats zijn wanneer de kachel in gebruik is.

- Steek geen objecten in de openingen van het apparaat.

- Het haardscherm biedt geen volledige bescherming tegen jonge kinderen en personen met beperkte mobiliteit.

- Dit apparaat kan worden gebruikt door kinderen ouder dan 8 jaar en door personen met fysieke, sensorische of verstandelijke beperkingen of gebrek aan ervaring of kennis als zij onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren begrijpen die met het gebruik ervan samenhangen.

- Het schoonmaken en uitvoëren van ander onderhoud mag niet worden gedaan door kinderen zonder toezicht.

- Kinderen jonger dan 3 jaar moeten uit de buurt van het apparaat worden gehouden.

- Kinderen van 3 tot 8 jaar mogen het apparaat uitsluitend in- of uitschakelen als dit op de

bedoelde wijze geplaatst of geïnstalleerd is en zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en begrijpen welke risico's er zijn.

• Kinderen van 3 tot 8 jaar mogen het apparaat niet aansluiten, instellen en schoonmaken of gebruikersonderhoud plegen.
• ATTENTIE - Sommige onderdelen van dit product kunnen erg heet worden en brandwon-den veroorzaken. Er dient bijzonder voor-zichtig gedaan te worden als er kinderen en kwetsbare personen aanwezig zijn.
• WAARSCHÜWING - Gebruik deze verwarmer niet in kleine kamers waar de aanwezige personen niet in staat zijn de kamer op eigen kracht te verlaten, behalve wanneer er voort-durend toezicht aanwezig is.
• Tijdens bedrijf en net na bedrijf zal het toestel extreem heet zijn. Raak het NOOIT aan tijdens bedrijf of net na bedrijf. Verplaats het toestel NOOIT tijdens deze momenten.
• Schakel het toëstel uit wanneer het alleen gelaten wordt.
• De verwarmer tijdens gebruik nooit bedekken of hinderen.
• Koppel de voedingsspanning los tijdens installatie, reiniging, onderhoud en/of verplaatsen. Verzeker dat het volledig afgekoeld is voor het verplaatsen, reinigen of uitvoeren van onderhoud.

Ongepast gebruik van deze kachel kan leiden tot ernstige letsels of de dood als gevolg van brandwonden, brand, explosie, elektrische schok en/of koolmonoxidevergiftiging.

- Ongepast gebruik van deze kachel kan leiden tot ernstige letsels of de dood als gevolg van brandwonden, brand, explosie, elektrische

schok en/of koolmonoxidevergiftiging.

- Gebruik deze kachel enkel in goed geventileerde ruimtes.

- Gebruik een brandstof van goede kwaliteit zoals deze van Qlima Premium Quality of gelijkwaardig om te verzekeren dat uw kachel gebruikt kan worden zonder problemen.

- Gebruik nooit andere brandstoffen dan kerosine of diesel.

- Gebruik deze kachel nooit met vloeistoffen zoals benzine, benzeen, verfverdunners, op alcohol gebaseerde vloeistoffen of andere olie-grondstoffen.

- Gebruik deze kachel nooit waar brandbare dampen aanwezig kunnen zijn.

- Vul de kachel noõit bij vooråleer deze volledig afgekoeld is.

- Gebruïk kerosine OF diesel als brandstof, geen mengsel van beide. Maak de brandstoftank eerst volledig leeg wanneer u wil overschakelen van kerosine naar diesel of andersom.

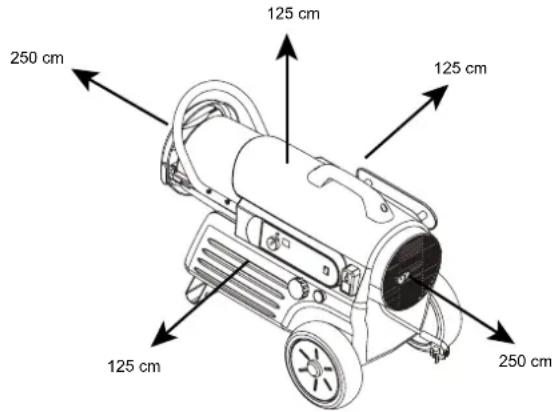

- Respecteer steeds de minimumafstanden voor vrije ruimte bij het gebruiken van deze kachel.

Luchtinlaat en luchtuitlaat: 250 cm.

Zijkant en bovenaan 125 cm.

- Gebruik nooit kanalen of andere zaken om de luchtstroom van de luchtinlaat of de luchtuitlaat te geleiden.

- Verplaats de kachel nooit wanneer er brandstof in de brandstoftank zit. Verzeker dat deze leeg is alvorens de kachel te verplaatsen.

- Verzeker dat de kachel steeds rechtop staat en op een vlak en stevig oppervlak.

- Verzeker dat het oppervlak waarop de kachel staat stabiel is, niet trilt en niet beweegt.

- Verzeker dat (mogelijk) gevaarlijke situaties niet kunnen voorkomen.

- Brandbare stoffen moeten veilig opgeslagen worden volgens de lokale regelgevingen

maar nooit op een manier waarop ze door de kachel kunnen verwarmd of ontstoken worden of (mogelijk) gevaarlijke dampen kunnen vormen.

• Verzeker dat de kachel op een oppervlak staat dat niet kan beschadigd worden door het gebruiken van de eenheid.
• Voor optimale prestaties van deze kachel worden Qlima Premium Quality Fuels of andere kerosine geadviseerd. Diesel kan gebruikt worden, maar de prestaties van de kachels worden hierdoor beïnvloed. Emissies kunnen dan hoger zijn en het verbrandingsproces iets volatieler (kleine vlamtoppen kunnen zichtbaar zijn bij de uitblaasopening van de kachel).

Bij niet raadplegen en/of niet naleven van de regels, instructies en uitleg, zal de garantie niet langer geldig zijn en zal de fabrikant niet meer bijstaan in geval van schade aan het toestel en/of de omgeving onder garantie.

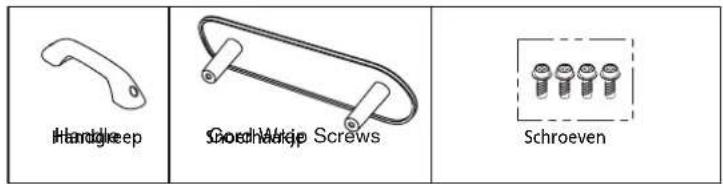

DE KACHEL MONTEREN

De fabrikant is niet verantwoordelijk voor schade of letsel wanneer er geen rekening wordt gehouden met de hierboven beschreven zaken.

Het gebruik van dit product en de daarvoor benodigde elementen is volledig op eigen risico van de eindgebruiker.

	DFA 1650 premium	DFA 2900 premium	DFA 4100 premium
Wiel	Nee Ja		Ja
Wielas Nee		Ja	Ja
Wieldop	Nee Ja		Ja
Voorste hand-greep	Nee Ja		Ja
Handgreep	Ja Ja		Ja
Snoerhaakje Ja Ja Ja
Luchtuitlaatklep	Nee Ja Ja
Hardwareset	Ja Ja Ja

Afscherming vooraan Uitlaat hete lucht Opening Vastgeklemd gedeelte Afdekking koker Schroeven Handgreep Boss Tap Sleuf

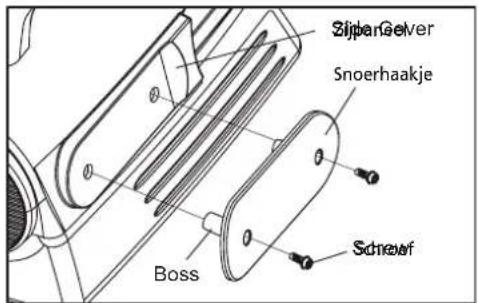

SijpanGelver Snoerhaakje Boss Screwf

Foonite Handl greep Screw (A) Screw (B) Handl Screw (B) Screw (B) Lucht Luit Lamp Wheel Flatt Aulking WielopCap Wielas Splitter Pin

INSTALLATIE

Verzeker dat het toestel enkel op een stevige en stabiele ondergrond gebruikt wordt. Laat bij twijfel de ondergrond controleren door een deskundige.

Waarschuwing - dit toestel moet aangesloten worden op een geaard stopcontact.

De verwarmer is uitgerust met een voedingskabel en een gegoten stekker, daarom moeten er geen manipulaties aan de terminals gebeuren. Er moet met de volgende punten rekening gebouden worden tijdens het positioneren van de verwarmer.

250 cm 125 cm 125 cm 125 cm 250 cm

- Uw kachel werd ontworpen om te gebruiken met een watervrije paraffine-olie van hoge kwaliteit zoals Qlima Premium Quality Fuels of van gelijkwaardige kwaliteit, watervrije zuivere dieselolie (geen olie voor huiselijk gebruik). We raden u aan om paraffine te gebruiken. Enkel brandstoffen van deze soort zullen verzekeren dat de kachel juist en zuiver brandt.

Brandstoffen van lagere kwaliteit kunnen leiden tot:

• verhoogde mogelijkheid op slechte werking
• onvolledige verbranding
• verminderde levensduur van de kachel
- rook en/of dampen
- afzettingen op de rooster, mantel of andere onderdelen
• verhoogde reparatiekosten

Het gebruiken van de juiste brandstof is daarom essentieel voor het veilig, efficiënt en comfortabel gebruik van uw kachel.

Beschadiging en/of slechte werking van de kachel vanwege het gebruik van andere brandstoffen dan watervrije paraffineolie van hoge kwaliteit of watervrije zuivere dieselolie (geen olie voor huiselijk gebruik) wordt niet gedekt door de garantie.

Raadpleeg steeds uw lokale verdeler voor informatie over de juiste brandstof voor uw kachel.

VULLEN MET BRANDSTOF

Vul de brandstoftank in een geschikte, goed geventileerde ruimte. Gelieve het morsen van brandstof te vermijden en de volgende voorzorgsmaatregelen te respecteren:

• Verzeker dat de kachel op een vlak oppervlak staat.
• Verzeker dat de kachel uitgeschakeld is en volledig afgekoeld is.
• Verwijder de dop van de brandstoftank.
• Verzeker dat de brandstoftank bijgevuld wordt met hetzelfde type van brandstof dat zich reeds in de tank bevindt, tenzij de tank leeg is.
• Vul de tank tot juist onder het maximumpeil om morsen te vermijden; de meter toont het brandstofpeil.
• Plaats de dop van de brandstoftank terug.

STARTEN EN BEDIENEN VAN DE KACHEL

DE KACHEL STARTEN

Steek na het bijvullen van de brandstof de stekker in een geaard stopcontact. Draai de regelknop van de thermostaat op de gewenste instelling (5 - 45°C.) en zet de aan/uit-schakelaar op de 'AAN'-positie. Het indicatielampje van de voeding gaat branden en de kachel zal starten.

Het temperatuurdisplay (DFA 2900 Premium en DFA 4100) zal het volgende aangeven:

• 'L' wanneer de gedetecteerde temperatuur lager is dan 5°C
• De actuele temperatuur wanneer deze zich tussen 5 en 45°C bevindt
• 'Hi' wanneer de gedetecteerde temperatuur hoger is dan 45°C

Wanneer de brander niet start is de ingestelde temperatuur mogelijk lager dan de gedetecteerde temperatuur.

DE KACHEL STOPPEN

Zet de aan/uit-schakelaar op de 'UIT'-positie.

DE KACHEL OPNIEUW STARTEN

Wacht minimaal 20 seconden na het stoppen van de kachel om schade aan de kachel te vermijden.

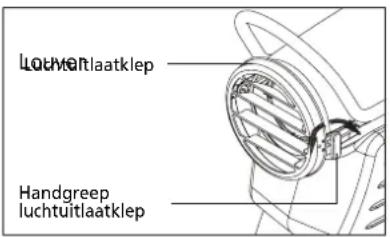

DE RICHTING VAN DE LUCHTSTROOM AANPASSEN MET DE LUCHTREGELKLEP

De enige manier om de richting van de luchtstroom aan te passen is door het gebruik van de luchtregelklep (afb.10). Ongeveer 28 graden omhoog en 20 graden omlaag.

Luchvertlaatklep Handgreep luchtuitlaatklep

PROBLEEM MOGELIJKE OORZAAK CORRIGERENDE ACTIE
De kachel ontsteekt maar de voeding-PCB schakelt uit na een korte periode (Indicatielamp knippert en het temperatuurdisplay geeft "E1" weer).	Foutieve pompdruk	Zie aanpassen van de pompdruk.
	Vuile luchtuitlaat-, luchtin-laat- of lintfilter	Zie luchtuitlaat-, luchtin-laat- en lintfilters.
	Vuile brandstofffilter Zie brandstofffilter.
	Vuil in de nozzle Zie nozzle.

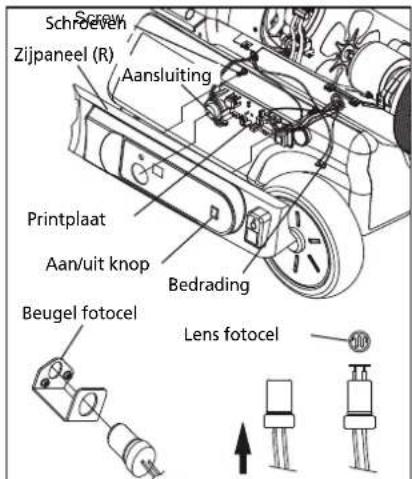

	Vuile lens van de fotocel	Reinig de lens van de fotocel.
	De fotoceleenheid is niet juist geïnstalleerd (kan de vlam niet zien)	Verzeker dat de fotocel-kamer juist in de beugel geplaatst is.
	Slechte elektrische verbinding tussen de fotocel en de voeding-PCB eenheid	Controleer de elektrische onderdelen. Zie het bedradingsschema.
	Foutieve fotocel Vervang de fotocel.
De kachel wil niet ontsteken maar de motor draait gedurende een korte periode (Indicatielamp knippert en het temperatuurdisplay geeft "E1" weer.	Geen brandstof in de tank Vuil de tank met kerosine
	Foutieve pompdruk	Zie aanpassen van de pompdruk.

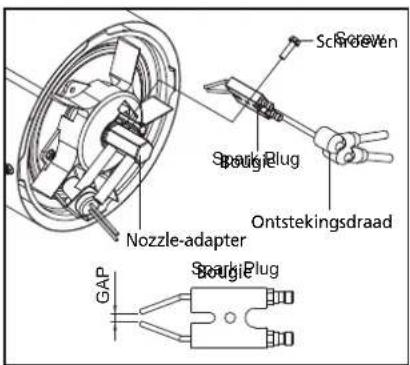

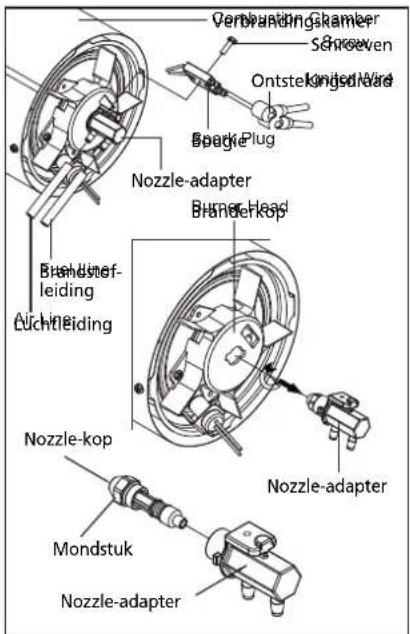

	Koolstofafzetting op de bougie en/of onjuiste afstand tussen de elektroden	Zie bougie.
	Vuile brandstofffilter Zie brandstofffilter.
	Vuil in de nozzle Zie nozzle.
	Water in de brandstoftank	Spoel de brandstoftank met zuivere kerosine.
	Slechte elektrische verbinding tussen de ontsteker en de voeding-PCB eenheid	Controleer de elektrische onderdelen. Zie het bedradingsschema.
	De ontstekingsdraad is niet verbonden met de bougie	Bevestig de ontsteker aan de bougie.
De ventilator draait niet wanneer de stekker in het stopcontact steekt en de voedingsschakelaar in de "Aan" positie staat. (Indicatielamp is aan of knippert.)	De thermostaat staat te laag ingesteld	Draai de regelknop van de thermostaat naar een hogere instelling.
	Slechte elektrische verbinding tussen de motor en de voeding-PCB eenheid	Controleer de elektrische verbindingen. Zie het bedradingsschema.
De indicatielamp knippert en het temperatuurdisplay geeft "E2" weer	De temperatuursensor is niet aangesloten	Sluit de sensor opnieuw aan. Zie het bedradingsschema.
	Defecte sensor	Vervang de sensor. Zie het bedradingsschema.
De indicatielamp knippert en het temperatuurdisplay geeft "E3" weer	Defecte thermostaatschakelaar	Vervang de schakelaar. Zie het bedradingsschema.
De kachel wil niet aanschakelen (Indicatielamp is uit)	De veiligheidsuitrusting van de temperatuurbegrenzing is oververhit	Zet de voedingsschake- laar op “Uit” en laat het toestel afkoelen (onge- veer 10 minuten).
	Geen voedingsspanning	Controleer om te verze- keren dat het netsnoer en de verlengkabel in het stopcontact steken. Controleer de voedings- spanning.
	Gesprongen zekering	Vervang de veiligheidsze- kering in het PCB-bord.
	Slechte elektrische ver- binding tussen de veilig- heidsuitrusting voor de temperatuurbegrenzing en het PCB-bord	Controleer de elektrische verbindingen. Zie het bedradingsschema.

ONDERHOUD (ENKEL UIT TE VOEREN DOOR GEAUTORISEERDE PERSONEN)

WAARSCHUWING! : NOOIT ONDERHOUD UITVOEREN AAN DE KACHEL WANNEER DE STEKKER IN HET STOPCONTACT STEEKT OF WANNEER DEZE HEET IS!

GEBRUIK ENKEL ORIGINELE VERVANGONDERDELEN. Het gebruiken van onderdelen van derde partijen of andere onderdelen zal de garantie doen vervallen en kan onveilige werkingscondities veroorzaken.

BRANDSTOFTANK

- Spoel elke 200 bedrijfsuren of wanneer nodig.

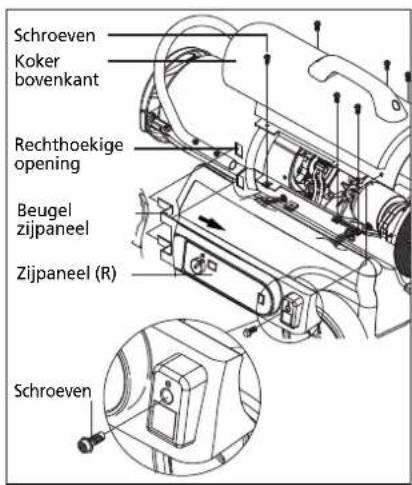

UPPER SHELL REMOVAL

• Verwijder de schroef die het zijpaneel bevestigt.
• Druk in de richting van de pijl en trek de beugel van het zijpaneel uit de rechthoekige opening en verwijder het zijpaneel (R).
• Zijpaneel (L) tegenover zijpaneel (R). Verwijder op dezelfde manier. (DFA 2900 premium en DFA 4100 premium)
• Verwijder de 4 schroeven aan elke kant van de kachel door middel van een medium kruiskopschroevendraaier. Deze schroeven houden de boven- en onderkant van de koker achteraan samen. (DFA 1650 premium).
• Verwijder de schroeven aan elke kant van de kachel door middel van een medium kruiskopschroevendraaier. Deze schroeven houden de boven- en onderkant van koker samen

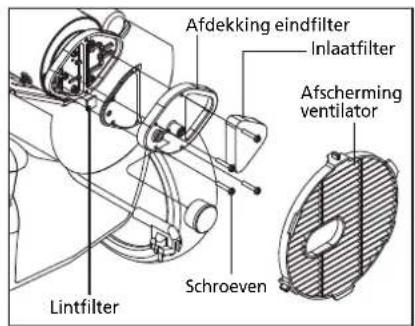

LUCHTUITLAAT, LUCHTINLAAT EN LINTFILTERS

Was met zeep en water en droog of vervang elke 500 werkuren of eens per jaar.

• Verwijder het de bovenkant van de koker.
• Verwijder de afscherming van de ventilator.
• Verwijder de schroeven van de afdekking van het eindfilter door middel van een medium kruiskopschroevendraaier.
• Verwijder de afdekking van het eindfilter.
• Verwijder de luchtuitlaat- en lintfilters.
• Was of vervang het luchtinlaatfilter.
• Installeer de afscherming van de ventilator en de bovenkant van de koker opnieuw.

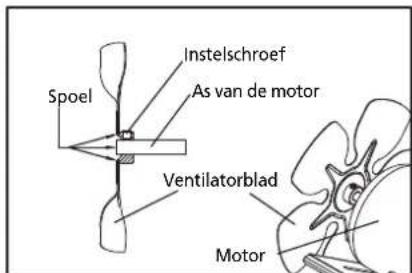

VENTILATORBLADEN

Elk seizoen of indien nodig reinigen.

• Verwijder het de bovenkant van de koker.
• Gebruik een 1/8" steeksleutel om de instelschroef waarmee het ventilatorblad aan de as van de motor bevestigd is los te zetten.
• Schuif het ventilatorblad van de as van de motor.
• Reinig het ventilatorblad met een zachte doek bevochtigd met kerosine of een oplosmiddel.
  • Droog het ventilatorblad grondig.
• Installeer het ventilatorblad opnieuw op de as van de motor. Plaats het ventilatorblad gelijk aan het einde van de as van de motor.
• Plaats de instelschroef op het vlakke gedeelte van de as. Zet de schroef stevig vast (40\~50 inch-pounds/4.5\~5.6 N-m).

BRANDSTOFFILTER

Reinigen of twee maal per winter of indien nodig vervangen.

• Verwijder het de bovenkant van de koker.
  • Verwijder het ventilatorblad.
• Trek de brandstofleiding van de hals van de brandstofffilter.
  • Verwijder de brandstofffilter.
• Was de brandstofffilter met zuivere kerosine en plaats deze opnieuw in de tank.
• Bevestig de brandstofleiding aan de hals van de brandstofffilter.
• Plaats het ventilatorblad en de bovenkant van de koker terug.

AANPASSEN VAN DE POMPDRUK

• Start de kachel en laat de motor zijn maximumsnelheid bereiken.
• Pas de pompdruk aan. (Gebruik een platte schroevendraaier.)
• Draai het overdrukventiel in wijzerzin om de druk te verhogen.
• Draai het overdrukventiel in tegenwijzerzin om de druk te verlagen.
• Stel de pompdruk in volgens onderstaande grafiek.
• Stop de kachel.

OPMERKING: Gebruik enkel originele vervangonderdelen. Het gebruiken van onderdelen van derde partijen of andere onderdelen zal alle garanties doen vervallen en kan onveilige werkingscondities veroorzaken.

DE ZEKERING VERVANGEN

OPMERKING: Deze kachel is beveiligd door een zekering.

Breng uw kachel niet terug naar de winkel wanneer deze niet kan ontstoken worden. Gelieve de eenvoudige instructie hieronder te volgen en eerst de zekering te vervangen.

Trek de stekker uit het stopcontact alvorens de zekering te vervangen om persoonlijk letsel te vermijden.

• Trek de stekker van de kachel uit het stopcontact.
• Verwijder de schroef die het zijpaneel vastzet.
• Druk in de richting van de pijl en trek de beugel van het zijpaneel uit de rechthoekige opening en verwijder het zijpaneel.
• Koppel de draden af van de voedingsschakelaar.
• Verwijder de twee schroeven door middel van een medium kruiskopschroe-vendraaier. Deze schroeven bevestigen de printplaat aan het zijpaneel.
• Verwijder de zekering uit de zekeringhouder en vervang de zekering van 250V, 5A.

Vervang de zekering niet door een exemplaar van een hoger of lagere stroomklasse om brand te voorkomen.

• Koppel de draden terug aan op de voedingsschakelaar.
• Plaats de printplaat en het zijpaneel.

Schroeven Koker bovenkant Rechthoekige opening Beugel zijpaneel Zijpaneel (R) Schroeven

Afdekking eindfilter Inlaatfilter Afscherming ventilator Lintfilter Schroeven

Spoel Instelschroef As van de motor Ventilatorblad Motor

Verbrauding skamer Schroeven Ontstekonged Nave Brugle Plug Nozzle-adapter Brainer-kop Brandstof-leiding Circuit-leiding Nozzle-kop Nozzle-adapter Mondstuk Nozzle-adapter

Screw Schroeven Zijpaneel (R) Aansluiting Printplaat Aan/uit knop Bedrading Beugel fotocel Lens fotocel

Screwen Spareg Plug Ontstekingsdraad Nozzle-adapter GAP Spareg Plug

INSTALLEER FOTOCEL 1) ONJUIST 2) JUIST

MODEL	Pompdruk
DFA 1650 Premium	3 psi
DFA 2900 Premium	4 psi
DFA 4100 Premium	5 psi

AANWIJZINGEN VOOR BEWARING

Wanneer kinderen met het apparaat spelen, verzeker dan dat gevaarlijke onderdelen verwijderd zijn. Dump nooit biologisch niet-afbreekbare producten in de natuur, maar verwijder ze volgens de huidige nationale wetgeving.

GARANTIEVOORWAARDEN

Dit toestel wordt geleverd met een garantieperiode van 24 maanden, te beginnen op de datum van aankoop. Alle defecten aan materialen en montage zullen gedurende deze periode gratis hersteld of vervangen worden. De volgende regels zijn van toepassing:

1. We weigeren expliciet alle verdere schuldvorderingen, inclusief schuldvorderingen voor neven- en/of gevolgschade.
2. Herstellingen aan of vervanging van onderdelen tijdens de garantieperiode zullen niet leiden tot verlengen van de garantieperiode.
3. De garantie is niet meer geldig wanneer er veranderingen aangebracht zijn, er niet-originele onderdelen gebruikt zijn of wanneer er herstellingen door derde partijen uitgevoerd zijn.
4. Onderdelen onderhevig aan normale slijtage, zoals filters, batterijen, lampen en verwarmingselementen vallen niet onder de garantie.
5. De garantie is enkel geldig wanneer je de originele, gedateerde aankoop-factuur kan voorleggen en als er geen veranderingen zijn aangebracht.
6. De garantie dekt geen schade veroorzaakt door verwaarlozing en/of door acties die afwijken van deze in dit instructieboekje.
7. Transportkosten en de risico's verbonden aan het transport van het toestel of onderdelen van het toestel zijn steeds voor rekening van de koper.
8. Schade veroorzaakt door gebruik van niet geschikte reserveonderdelen wordt niet gedekt door de garantie.

Om onnodige kosten te voorkomen, herinneren we eraan de gebruiksaanwijzing steeds grondig door te nemen. Wanneer deze aanwijzingen geen oplossing bieden, breng het toestel dan naar je dealer voor herstelling.

www.qlima.com

MILIEUBESCHERMING

Werp elektrische apparatuur niet weg bij het huisvuil; lever het in op de daarvoor aangewezen plaats. Neem contact op met de plaatselijke autoriteiten voor informatie waar apparatuur kan worden ingeleverd. Wanneer elektrische apparaten worden weggegooid op de vuilstort of in de dump, kunnen gevaarlijke stoffen in het grondwater en in de voedselketen terecht komen met alle gevolgen voor de gezondheid. Bij de vervanging van oude apparaten door nieuwe is de leverancier wettelijk verplicht zonder kosten het oude apparaat voor vernietiging in te nemen.

SPECIFICATIONS DUAL FUEL FORCED AIR HEATER

Model DFA 1650 Premium

P_in 220-230V / 50hz / 1Ph

Ignition 145 W
