Producttype	Voorlader wasmachine
Merk	Haier
Model	RTXSG48TCE116
Wascapaciteit	8 kg
Maximale centrifugesnelheid	1200 omw/min
Energieklasse	A+++
Jaarlijks waterverbruik	10 000 L
Geluidsniveau (wassen/centrifugeren)	52 dB / 74 dB
Afmetingen (H x B x D)	85 cm x 60 cm x 55 cm
Nettogewicht	70 kg
Elektrische voeding	220-240 V, 50 Hz, 10 A
Wasprogramma's	Katoen, Synthetisch, Fijn, Snel, Wol, Stoom
Extra opties	Uitgestelde start, Voorwas, Extra spoeling
Veiligheidssysteem	Kinderslot, Overloopbeveiliging, Anti-onbalanssysteem
Motortype	Omvormer motor zonder riem
Onderhoud en reiniging	Filter reinigen, uitneembare wasmiddellade, demonteerbare deurrubber
Beschikbare reserveonderdelen	Deurrubber, slot, scharnier, wasmiddellade, riem, pomp
Repareerbaarheid	Repareerbaarheidsindex 7,2/10 (onderdelen beschikbaar, eenvoudige demontage)

Veelgestelde vragen - RTXSG48TCE116 HAIER

Wat is de wascapaciteit van de Haier RTXSG48TCE116 wasmachine?

De wascapaciteit is 8 kg, ideaal voor een gezin van 4 personen.

Hoe installeer en stel ik de machine voor de eerste keer in gebruik?

Verwijder de transportschroeven, sluit het apparaat aan op een 220-240 V stopcontact, sluit de aanvoer- en afvoerslangen aan en start vervolgens een leeg reinigingsprogramma (zonder wasgoed) met wasmiddel.

Wat te doen als de machine een foutcode weergeeft?

Raadpleeg de handleiding voor de betekenis van de code. Veel voorkomende codes duiden op een afvoerprobleem (E21), een niet goed gesloten deur (E36) of overbelasting. Volg de instructies voor probleemoplossing.

Hoe reinig ik het afvoerfilter?

Open het luik rechtsonder, plaats een bak, draai het filter los en verwijder de onzuiverheden. Plaats deze na reiniging terug. Doe dit elke 3 maanden.

Kan ik heet water aan de inlaat gebruiken?

Nee, het apparaat is ontworpen voor uitsluitend koude watertoevoer (druk 0,5-8 bar). Heet water kan de onderdelen beschadigen.

Hoe vervang ik de deurrubber?

Demonteer de buitenste klem met een platte schroevendraaier, verwijder de oude rubber, installeer vervolgens de nieuwe volgens de inkepingen. Draai de binnenste klem vast met een tang. Een gedetailleerde procedure staat in de handleiding.

Wat te doen als de machine niet afvoert?

Controleer eerst het afvoerfilter (kan verstopt zijn) en daarna de afvoerslang (geknikt of verstopt). Als dat geen effect heeft, kan de pomp defect zijn.

Hoe onderhoud ik de wasmiddellade?

Verwijder de lade door stevig te trekken, klik vervolgens de voorkant los. Reinig met lauwwarm water en droog voordat u deze terugplaatst. Vermijd schurende middelen.

Is het mogelijk om de toetsen te vergrendelen om gebruik door kinderen te voorkomen?

Ja, houd de betreffende toets (vaak aangegeven met een hangslotpictogram) 3 seconden ingedrukt. De kinderslot is geactiveerd.

Waar vind ik reserveonderdelen voor dit model?

Onderdelen zoals de deurrubber, het slot, het scharnier en de lade zijn verkrijgbaar bij erkende Haier dealers of online. Gebruik de exacte modelreferentie.

GEBRUIKSAANWIJZING RTXSG48TCE116 HAIER

Aanauapmoayote nyn eriaeaepaaic kai tnaivee eevduoei

8

AapoeTo npoataeutko vepou

3

Moic aepBei o apyktnap,
aotouvdeote topeyu ao to
paeuubua wote va eutpejete
npbaon 0e ouetepku ta npovtoc

6

2 verwijderen waarmee het scharnier aan de kast is bevestigd

trek het deurglas naar boven en verwijder het

DEURGLAS | TYPE 2 WERKTUIGEN - 25 TORX-SLEUTEL, FLEXIBELE 7-PIJPSLEUTEL

1 Open het deurglas

2 Verwijder het deksel nadat u de schroef hebt verwijderd

3 Verwijder de schroeven van het plastic scharnier

4 Trek het deurglas waar boven en verwijder het

Haier

Scharnier

INSTRUCTIES

SCHARNIER | TYPE 1 WERKTUIGEN - 25 TORX-SLEUTEL

1 Open het deurglas

4 Verwijder alle schroeven van het deurglas

2 Gebruik de 25-pijspleutel om de schroeve te verwijderen waarmee het scharnier aan de kast is bevestigd

5 Scheid het frame van het tegenframe

3 Trek het deurglas maar boven en verwijder het

6 Vervang het scharnier en zorg ervoor dat u de bussen Niet verliest

SCHARNIER | TYPE 2 WERKTUIGEN - 25 TORX-SLEUTEL, FLEXIBLE 7-PIJPSLEUTEL

1 Open het deurglas

4 Trek het deurglas maar boven en verwijder het

7 Zodra de riem is verwijderd, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

2 Verwijder het deksel nadat u de schroef heb't verwijderd

5 Verwijder de pen

8 Verwijder de externe schroeven van het scharnier

3 Verwijder de schroeven van het plastic scharnier

6 Verwijder de deurclip

9 Verwijder de schroeven in de kast met de 7-pijpsleutel. Verwijder de scharnieren

DEURSLOT | TYPE 1 WERKTUIGEN - SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

1 Open het deurglas

2 Gebruik de piatte schroevendraaier voor hefboomwerking en verwijder de externe klem

Zodra de kiem verwijerd is, maakt u de flap los van de pakking om te gang te krijgen tot de binnenkant van het product

4 Gebruik een Torx-sleutel, verwijder de bevestigingsschroeven van het deurslot en druk op de sluiting.

5 Verwijder het deurslot

6 | Ontkoppel de bedrading, in het geval van "faston", let op dat u de bedrading niet omkeert

DEURSLOT TYPE 2 WERKTUIGEN-SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

1 Open het deurglas

2 Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem

3 Zodra de klem verwijderd is, maakt u de flap los van de pakking om togang te krijgen tot de binnenkant van het product

4 Gebruik een Torx-sleutel om de borgschroeven van het deurslot te verwijderen

5 Demonteer het werkblad en de bekleding

6 Demonteer de dispenser en de ring

7 Verwijder het deurslot

8 Verwijder de waterbescherming

9 Vervang het deurslot en let op de mechancische koppeling van de noodopening en elektrische aansluitingen

PAKKING DEUR WERKTUIGEN - TORX MOERSLEUTEL, TANG, VLAKKE SCHROEVENDRAAIER, TWEE 7-PIJPSLEUTELS

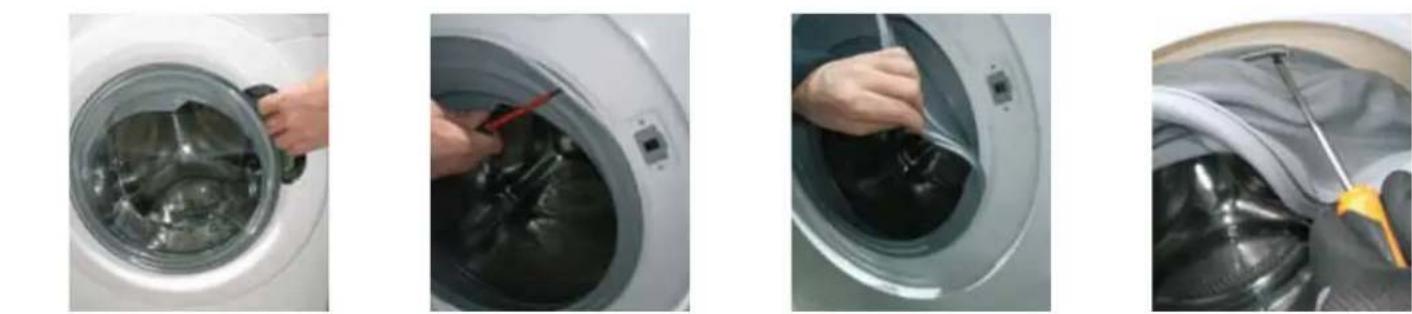

1

Open het deurglas

2

Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem

3

Zodra de klem verwijderd is, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

4

Verwijder de klem op de buis met behulp van eenvlakke schroevendraaler

Verwijder de pakking

6

Plaats de neue pakking en let waar bij op de inkepingen voor deplaatsing.

7

Plaats de bedravingsklem aan de buiszijde

Draai de klem vlak op de buis vast met behulp van het gereedschap

Monteer de pakking op de kast. Bevestig de externe klem en draai deze vast (indien nodig met een tang)

9

Wasmiddellade

INSTRUCTIES

WASMIDDELLADE

1

Open de wasmiddellade

2

Trek het stevig UIT met twee handen

3

Maak het masker los van de wasmiddellade en zorg ervoor dat de haken nicht breken

OKIENKO TYP 1 NARZEDZIA -KLUCZ TORX 25

1 Otworzyc okienko
