Typ produktu	Pralka ładowana od przodu
Marka	Haier
Model	RTXSG48TCE116
Pojemność prania	8 kg
Maksymalna prędkość wirowania	1200 obr./min
Klasa energetyczna	A+++
Roczne zużycie wody	10 000 L
Poziom hałasu (pranie/wirowanie)	52 dB / 74 dB
Wymiary (W x S x G)	85 cm x 60 cm x 55 cm
Masa netto	70 kg
Zasilanie elektryczne	220-240 V, 50 Hz, 10 A
Programy prania	Bawełna, Syntetyki, Delikatne, Szybkie, Wełna, Para
Dodatkowe opcje	Opóźniony start, Pranie wstępne, Dodatkowe płukanie
System bezpieczeństwa	Blokada rodzicielska, Zabezpieczenie przed przepełnieniem, System przeciwwyważeniowy
Typ silnika	Silnik inwerterowy bez paska
Konserwacja i czyszczenie	Czyszczenie filtra, wysuwany pojemnik na detergent, zdejmowana uszczelka drzwi
Dostępne części zamienne	Uszczelka drzwi, zamek, zawias, pojemnik na detergent, pasek, pompa
Możliwość naprawy	Wskaźnik naprawialności 7,2/10 (części dostępne, łatwy demontaż)

Często zadawane pytania - RTXSG48TCE116 HAIER

Jaka jest pojemność prania pralki Haier RTXSG48TCE116?

Pojemność prania wynosi 8 kg, idealna dla 4-osobowej rodziny.

Jak zainstalować i uruchomić pralkę po raz pierwszy?

Usuń śruby transportowe, podłącz urządzenie do gniazdka 220-240 V, podłącz przewody doprowadzające i odprowadzające wodę, a następnie uruchom program czyszczenia na pusto (bez prania) z detergentem.

Co zrobić, gdy pralka wyświetla kod błędu?

Sprawdź instrukcję, aby poznać znaczenie kodu. Typowe kody wskazują problem z odpływem (E21), niedomkniętymi drzwiami (E36) lub przeciążeniem. Postępuj zgodnie z instrukcjami rozwiązywania problemów.

Jak wyczyścić filtr odpływu?

Otwórz klapkę w prawym dolnym rogu, umieść pojemnik, odkręć filtr i usuń zanieczyszczenia. Po czyszczeniu włóż z powrotem. Rób to co 3 miesiące.

Czy mogę używać gorącej wody na wejściu?

Nie, urządzenie jest przeznaczone wyłącznie do zasilania zimną wodą (ciśnienie 0,5-8 barów). Gorąca woda może uszkodzić podzespoły.

Jak wymienić uszczelkę drzwi?

Zdemontuj zewnętrzny zacisk płaskim śrubokrętem, usuń starą uszczelkę, a następnie zamontuj nową, dopasowując wcięcia. Dokręć wewnętrzny zacisk szczypcami. Szczegółowa procedura znajduje się w instrukcji.

Co zrobić, jeśli pralka nie odprowadza wody?

Najpierw sprawdź filtr odpływu (może być zatkany), a następnie wąż odpływowy (zgięty lub zatkany). Jeśli to nie pomoże, pompa może być uszkodzona.

Jak konserwować pojemnik na detergent?

Wyjmij pojemnik, mocno ciągnąc, a następnie odepnij przednią część. Umyj w letniej wodzie i osusz przed ponownym zamontowaniem. Unikaj szorujących środków czyszczących.

Czy można zablokować przyciski, aby uniemożliwić obsługę przez dzieci?

Tak, przytrzymaj odpowiedni przycisk (często oznaczony ikoną kłódki) przez 3 sekundy. Blokada rodzicielska jest włączona.

Gdzie znaleźć części zamienne do tego modelu?

Części takie jak uszczelka drzwi, zamek, zawias i pojemnik są dostępne u autoryzowanych dealerów Haier lub online. Użyj dokładnego numeru modelu.

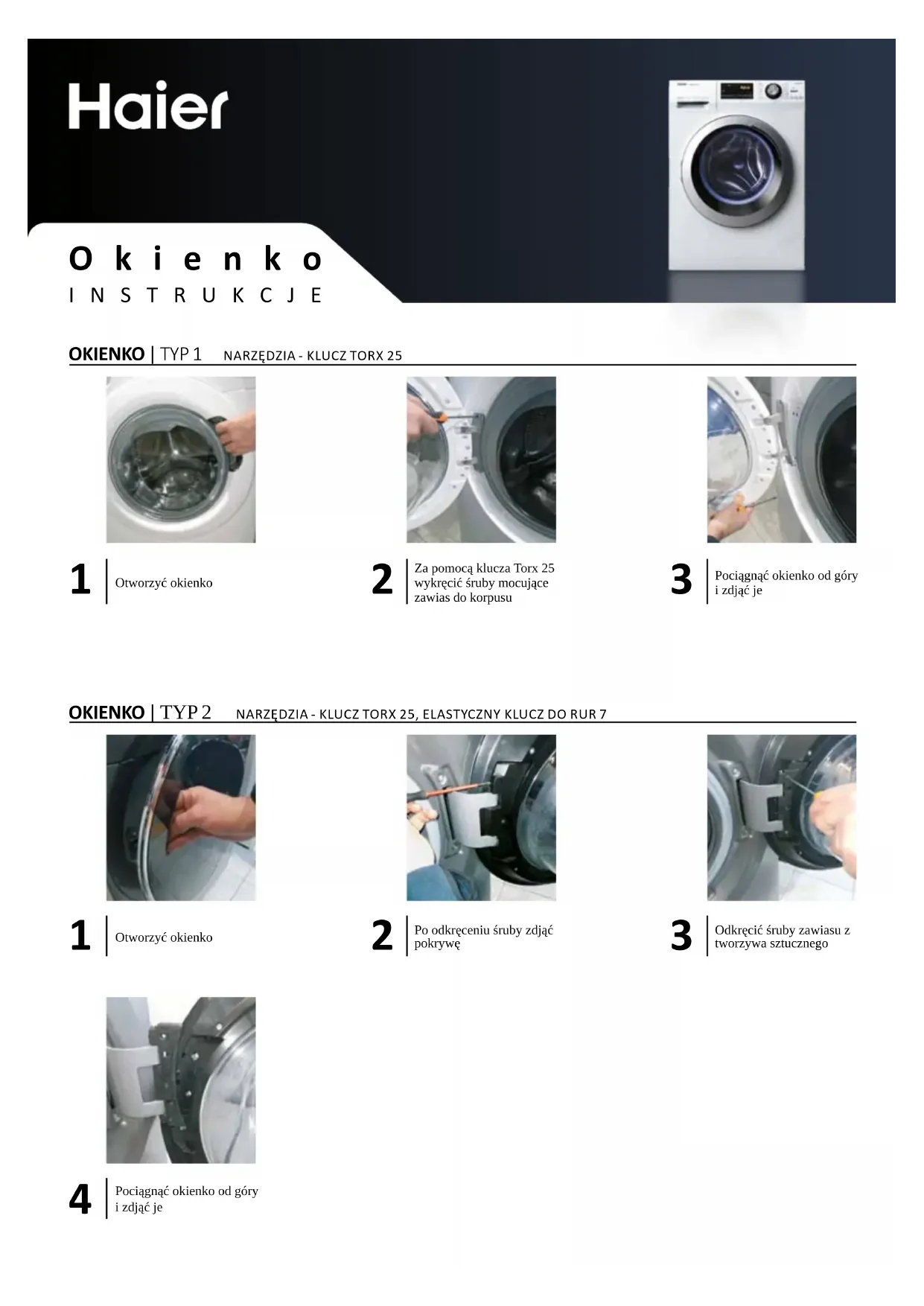

INSTRUKCJA OBSŁUGI RTXSG48TCE116 HAIER

2 Po odkręceniu śruby zdjąć pokrywę

2 Po odkręceniu śruby zdjąć pokrywę

5 Wyjąć kielich

6 Zdjąć sprężynę drzwi

2 Za pomocą klucza Torx 25 wykręcić śruby mocujące zawias do korpusu

3 Pociągnąć okienko od góry i zdjąć je

OKIENKO | TYP 2 NARZĘDZIA - KLUCZ TORX 25, ELASTYCZNY KLUCZ DO RUR 7

1 Otworzyć okienko

2 | Po odkręceniu śruby zdjąć pokrywę

3 Odkręcić śruby zawiasu z tworzywa sztucznego

4 Pociągnąć okienko od góry i zdjąć je

ZAWIAS | TYP 1 NARZĘDZIA - KLUCZ TORX 25

1 Otworzyć okienko

4 Odkręcić wszystkie śruby okienka

Za pomocą klucza do rur 25 wykręcić śruby mocujące zawias do korpusu

5 Oddzielić ramę od antyramy

3 Pociągnąć okienko od góry i zdjąć je

6 Założyć zawias, uważając, aby nie zgubić tulejek

ZAWIAŚ TYP 2 NARZĘDZIA - KLUCZ TORX 25, ELASTYCZNY KLUCZ DO RUR 7

1 Otworzyć okienko

4 Pociągnąć okienko od góry i zdjąć je

Po zdjęciu paska, oderwać klapkę od uszczelki, aby dostać się do wnętrza produktu

2 Po odkręceniu śruby zdjąć pokrywę

5 Wyjąć sworzeń

8 Wykręcić zewnętrzne śruby z zawiasu

3 Odkręcić śruby zawiasu z tworzywa sztucznego

6 Wyjąć zacisk drzwiowy

9 Wykręcić śruby wewnątrz obudowy za pomocą klucza do rur 7. Zdjąć zawias

Zamek do drzwi

INSTRUKCJE

ZAMEK DO DRZWI | TYP 1 NARZĘDZIA - ŚRUBOKRĘT KRZYŻAKOWY, SZCZYPCE, ŚRUBOKRĘT PŁASKI

1 Otworzyć okienko

4 Za pomocą klucza Torx wykręcić śruby mocujące zamek do drzwi, wcisnąć klamrę.

Użyć płaskiego śrubokręta jako dźwigni, zdjąć zewnętrzny zacisk. 5 Wyjąć zamek do drzwi

Po zdjęciu zacisku, oderwać klapkę od uszczelki, aby dostać się do wnętrza produktu

6 Odłączyć przewody, w przypadku złączy typu „faston" zwrócić uwagę, aby nie uszkodzić przewodów

ZAMEK DO DRZWI | TYP 2 NARZĘDZIA - ŚRUBOKRĘT KRZYŻAKOWY, SZCZYPCE, ŚRUBOKRĘT PŁASKI

1 Otworzyć okienko

4 Za pomocą klucza Torx wykręcić śruby mocujące zamek do drzwi

Wyjąć zamek do drzwi

Użyć płaskiego śrubokręta jako dźwigni, zdjąć zewnętrzny zacisk. 5 Zdemontować blok roboczy i elementy wykończeniowe

8 Usunąć zabezpieczenie przed wodą

3 Po zdjęciu zacisku, oderwać klapkę od uszczelki, aby dostać się do wnętrza produktu. 6 Zdemontować dozownik i listwę

9 Wymienić zamek drzwi, zwracając uwagę na mechaniczne połączenia otwierania awaryjnego oraz połączenia elektryczne

Uszczelka drzwi

INSTRUKCJE

USZCZELKA DRZWI NARZĘDZIA - KLUCZ TORX, SZCZYPCE, ŚRUBOKRĘT PŁASKI, DWA KLUCZE DO RUR 7

1

Otworzyć okienko

2

Użyć płaskiego śrubokręta jako dźwigni i zdjąć zewnętrzny zacisk

3

Po zdjęciu zacisku, oderwać klapkę od uszczelki, aby dostać się do wnętrza produktu

4

Za pomocą płaskiego śrubokręta zdjąć zacisk na rurze

5

Zdjąć uszczelkę

6

Umieść nową uszczelkę, zwracając uwagę na nacięcia pozycjonujące

7

Włożyć zacisk przewodów po stronie rury

8

Dokręcić zacisk równo z rurą za pomocą narzędzia

9

Założyć uszczelkę na korpus. Zamocować zewnętrzny zacisk i dokręcić go (w razie potrzeby za pomocą szczypiec)

SZUFLADA NA DETERGENTY

1

Otworzyć szufladę na detergenty

2

Odczepić osłonę od szuflady na detergenty, uważając, aby nie wyłamać haczyków

DRZWI | TYP 2 NARZĘDZIA - KLUCZ DYNAMOMETRYCZNY 25, KLUCZ DO RUR 7 GIĘTKI

1 Otworzyć drzwi
