RTXSG48TCE116 - Mașină de spălat HAIER - Manual de utilizare gratuit

Tip produs	Mașină de spălat cu încărcare frontală
Marcă	Haier
Model	RTXSG48TCE116
Capacitate de spălare	8 kg
Viteză maximă de centrifugare	1200 rpm
Clasă energetică	A+++
Consum anual de apă	10 000 L
Nivel sonor (spălare/centrifugare)	52 dB / 74 dB
Dimensiuni (Î x L x A)	85 cm x 60 cm x 55 cm
Greutate netă	70 kg
Alimentare electrică	220-240 V, 50 Hz, 10 A
Programe de spălare	Bumbac, Sinteză, Delicate, Rapid, Lână, Abur
Opțiuni suplimentare	Pornire întârziată, Prespălare, Clătire suplimentară
Sistem de siguranță	Siguranță copii, Anti-deversare, Sistem anti-dezechilibru
Tip motor	Motor invertor fără curea
Întreținere și curățare	Curățarea filtrului, sertar detergent detașabil, garnitură ușă demontabilă
Piese de schimb disponibile	Garnitură ușă, încuietoare, balama, sertar detergent, curea, pompă
Reparabilitate	Indice de reparabilitate 7,2/10 (piese disponibile, demontare facilitată)

Întrebări frecvente - RTXSG48TCE116 HAIER

Care este capacitatea de spălare a mașinii Haier RTXSG48TCE116 ?

Capacitatea de spălare este de 8 kg, ideală pentru o familie de 4 persoane.

Cum se instalează și se pune în funcțiune mașina pentru prima dată ?

Scoateți șuruburile de transport, conectați aparatul la o priză de 220-240 V, racordați furtunurile de alimentare și de evacuare, apoi lansați un program de curățare fără rufe (gol) cu detergent.

Ce faceți dacă mașina afișează un cod de eroare ?

Consultați manualul pentru semnificația codului. Codurile comune indică o problemă de evacuare (E21), ușă închisă necorespunzător (E36) sau suprasarcină. Urmați instrucțiunile de depanare.

Cum se curăță filtrul de evacuare ?

Deschideți trapa din dreapta jos, așezați un vas, deșurubați filtrul și îndepărtați impuritățile. Reinstalați după curățare. Faceți acest lucru la fiecare 3 luni.

Pot folosi apă caldă la intrare ?

Nu, aparatul este conceput pentru o alimentare cu apă rece exclusiv (presiune 0,5-8 bari). Apa caldă poate deteriora componentele.

Cum se înlocuiește garnitura ușii ?

Demontați colierul exterior cu o șurubelniță plată, scoateți garnitura veche, apoi instalați-o pe cea nouă respectând crestăturile. Strângeți colierul interior cu un clește. O procedură detaliată se găsește în manual.

Ce faceți dacă mașina nu evacuează apa ?

Verificați mai întâi filtrul de evacuare (poate fi înfundat), apoi furtunul de evacuare (îndoit sau blocat). Dacă nu funcționează, pompa poate fi defectă.

Cum se întreține sertarul pentru detergent ?

Scoateți sertarul trăgând ferm, apoi desfaceți fațada. Curățați cu apă călduță și uscați înainte de reinstalare. Evitați produsele abrazive.

Este posibil să blocați butoanele pentru a evita utilizarea de către copii ?

Da, țineți apăsat butonul corespunzător (adesea semnalizat printr-un pictogramă lacăt) timp de 3 secunde. Siguranța pentru copii este activată.

Unde găsesc piese de schimb pentru acest model ?

Piesele precum garnitura ușii, încuietoarea, balamaua și sertarul sunt disponibile la revânzătorii autorizați Haier sau online. Utilizați referința exactă a modelului.

MANUAL DE UTILIZARE RTXSG48TCE116 HAIER

2 Scoateti suruburile care fixeaza balamaua pe dulap cu ajutorul unei chei Torx nr. 25

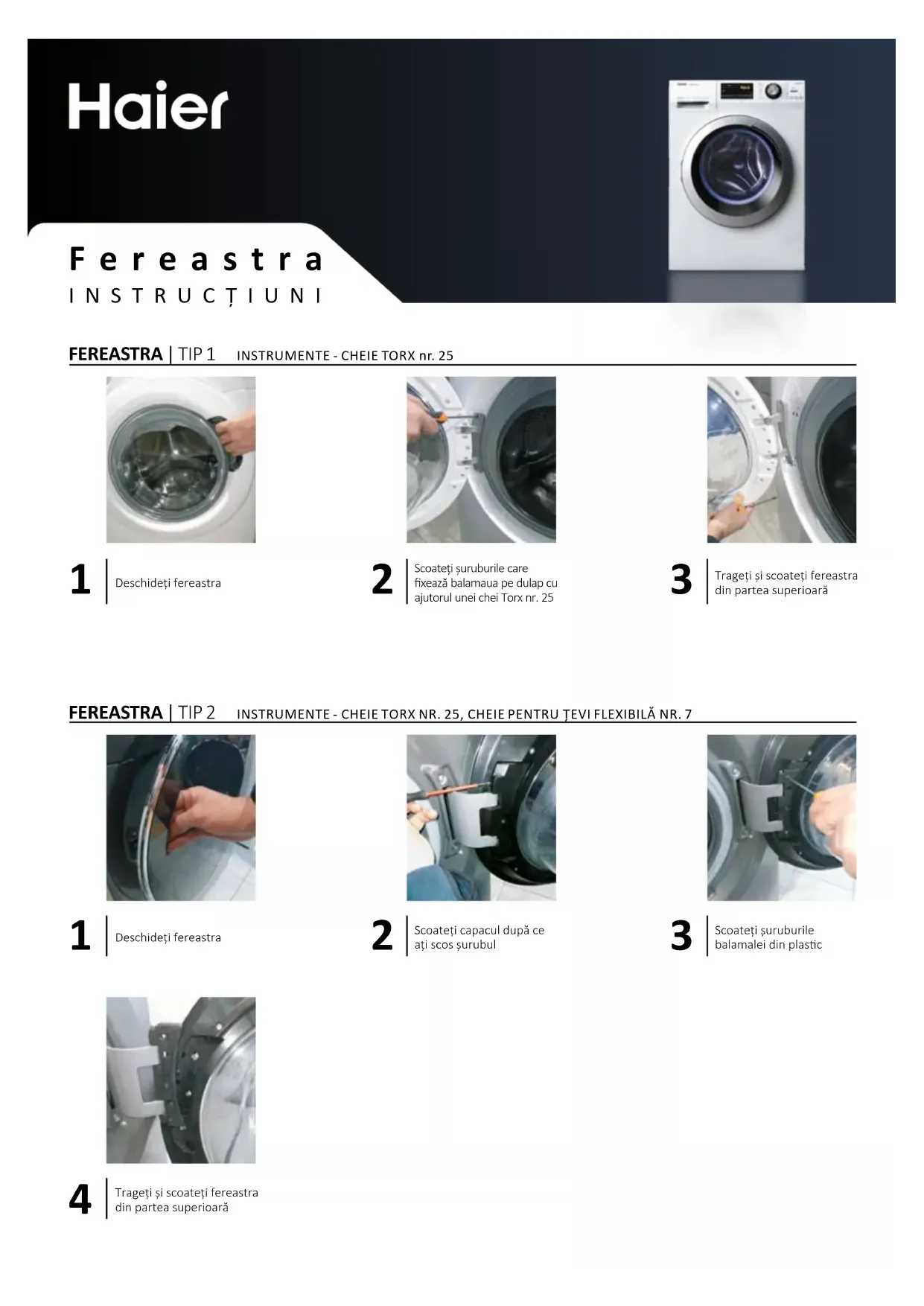

3 Trageti si scoateti fereastra din partea superioara

FEREASTRA | TIP 2 INSTRUMENTE - CHEIE TORX NR. 25, CHEIE PENTRU TEVI FLEXIBILA NR. 7

1 Deschideti fereastra

2 Scoateti capacul dupa ce ati scos surubul

3 Scoateti suruburile balamalei din plastic

4 Trageti si scoateti fereastra din partea superioara

Haier

B a l a m a

INSTRUCTION

BALAMA | TIP 1 INSTRUMENTE - CHEIE TORX nr. 25

1 Deschideti fereastra

4 Scoateti toate suruburile ferestrei

2 | Scoateti suruburile care fixeaza balamaua pe dulap cu ajutorul unei chei pentru tevi nr. 25

5 Separati cadrul de contra-cadru

3. Trageți și scoateți fereastra în partea superioară.

6. Înlocuiți balamaua, având grijă să nu pierdeți bucșele.

BALAMA TIP 2. INSTRUMENTE: CHEIE TORX NR. 25, CHEIE PENTRU ȚEVI FLEXIBILĂ NR. 7

1. Deschideți fereastra.

4. Trageți și scoateți fereastra din partea superioară.

7. După ce ați scos cureaua, separați buza de garnitură pentru a permite accesul în interiorul produsului.

2. Scoateți capacul după ce ați scos șurubul.

5. Scoateți cuiul de siguranță.

Scoateți șuruburile externe ale balamalei.

3. Scoateți șuruburile balamalei din plastic.

6. Scoateți brațul.

9. Scoateți șuruburile din interiorul dulapului cu o cheie pentru țevi nr. 7. Scoateți balamaua.

SISTEMUL DE ÎNCHIDERE A UȘII TIP 1. INSTRUMENTE: ȘURUBELNIȚĂ ÎN CRUCE, CLEȘTE, ȘURUBELNIȚĂ CU CAP PLAT

1.

Deschideți fereastra.

Cu ajutorul cheii Torx, scoateți șuruburile de fixare ale sistemului de închidere a ușii și apăsați încuietoarea.

Folosiți șurubelnița cu cap plat pentru a ridica și a scoate clema externă.

Scoateți sistemul de închidere a ușii.

După ce ați scos clema, separați buza de garnitură pentru a permite accesul în interiorul produsului.

Deconectați cablajul, dacă există un conector, având grijă să nu inversați firele.

SISTEMUL DE ÎNCHIDERE A UȘII TIP 2. INSTRUMENTE: ȘURUBELNIȚĂ ÎN CRUCE, CLEȘTE, ȘURUBELNIȚĂ CU CAP PLAT.

Deschideți fereastra.

Scoateți șuruburile care fixează încuietoarea ușii cu ajutorul unei chei Torx.

Scoateți sistemul de închidere a ușii

2

Folosiți șurubelnița cu cap plat pentru a ridica și a scoate clema externă

5

Demontați partea superioară și accesoriile

8

Scoateți protecția la apă

3

După ce ați scos clema, separați buza de garnitură pentru a permite accesul în interiorul produsului

6

Demontați dozatorul și masca

9

Înlocuiți sistemul de închidere a ușii având grijă la conectarea mecanică a descuiere de urgență și a conexiunilor electrice

GARNITURA USII INSTRUMENTE-CHEIE TORX, CLESTE, ȘURUBELNIȚĂ CU CAP PLAT, DOUĂ CHEI PENTRU ȚEVI NR.7 1

Deschideți fereastra

Folosiți o șurubelniță cu cap plat pentru a ridica și a scoate clema externă.

După ce ați scos clema, separați buza de garnitură pentru a permite accesul în interiorul produsului.

Scoateți clema de pe teavă folosind o șurubelniță cu cap plat.

Scoateți garnitura.

Poziționați garnitura nouă cu atenție la jgheaburile de montare.

Introduceți clema pentru cabluri pe latură.

Strângeți clema pe teavă folosind un instrument.

Montați garnitura pedulap. Fixați clema externă și strângeți-o (anevoie, folosiți cleștele)

SERTAR PENTRU DETERGENT

1

Deschideți sertarul pentru detergent

2

Trageți ferm apucându-l cu ambele mâini

3

Desprindeți masca sertarului pentru detergent având grijă să nu rupeți cârligele

UȘĂ DE ACCES | TIP 1 ORODJA - CHEIE TORX 25

1 Deschideți ușa

2 Scoateți cele 25 de șuruburi care fixează ghidajele pe dulap
