RTXSG48TCE116 - Máquina de lavar HAIER - Manual de utilização gratuito

Tipo de produto	Máquina de lavar frontal
Marca	Haier
Modelo	RTXSG48TCE116
Capacidade de lavagem	8 kg
Velocidade máxima de centrifugação	1200 tr/min
Classe energética	A+++
Consumo anual de água	10 000 L
Nível sonoro (lavagem/centrifugação)	52 dB / 74 dB
Dimensões (A x L x P)	85 cm x 60 cm x 55 cm
Peso líquido	70 kg
Alimentação elétrica	220-240 V, 50 Hz, 10 A
Programas de lavagem	Algodão, Sintéticos, Delicados, Rápido, Lã, Vapor
Opções adicionais	Partida diferida, Pré-lavagem, Enxágue extra
Sistema de segurança	Segurança infantil, Antitransbordamento, Sistema anti-desequilíbrio
Tipo de motor	Motor inversor sem correia
Manutenção e limpeza	Limpeza do filtro, gaveta de detergente removível, vedação da porta removível
Peças de reposição disponíveis	Vedação da porta, trava, dobradiça, gaveta de detergente, correia, bomba
Reparabilidade	Índice de reparabilidade 7,2/10 (peças disponíveis, desmontagem facilitada)

Perguntas frequentes - RTXSG48TCE116 HAIER

Qual é a capacidade de lavagem da máquina Haier RTXSG48TCE116?

A capacidade de lavagem é de 8 kg, ideal para uma família de 4 pessoas.

Como instalar e colocar a máquina em funcionamento pela primeira vez?

Remova os parafusos de transporte, conecte o aparelho a uma tomada de 220-240 V, conecte as mangueiras de abastecimento e drenagem e inicie um programa de limpeza a vazio (sem roupa) com detergente.

O que fazer se a máquina exibir um código de erro?

Consulte o manual para o significado do código. Os códigos comuns indicam um problema de drenagem (E21), porta mal fechada (E36) ou sobrecarga. Siga as instruções de solução de problemas.

Como limpar o filtro de drenagem?

Abra a tampa inferior direita, coloque uma bacia, desaperte o filtro e remova as impurezas. Recoloque após a limpeza. Faça isso a cada 3 meses.

Posso usar água quente na entrada?

Não, o aparelho foi projetado apenas para abastecimento de água fria (pressão 0,5-8 bar). Água quente pode danificar os componentes.

Como substituir a vedação da porta?

Desmonte o colar externo com uma chave de fenda plana, remova a vedação antiga e instale a nova respeitando as ranhuras. Aperte o colar interno com um alicate. Um procedimento detalhado está no manual.

O que fazer se a máquina não estiver drenando?

Verifique primeiro o filtro de drenagem (pode estar obstruído) e depois a mangueira de drenagem (dobrada ou entupida). Se nada resolver, a bomba pode estar com defeito.

Como fazer a manutenção da gaveta de detergente?

Remova a gaveta puxando firmemente e desencaixe a tampa. Lave com água morna e seque antes de reinstalar. Evite produtos abrasivos.

É possível travar os botões para evitar o uso por crianças?

Sim, mantenha pressionada a tecla correspondente (geralmente indicada por um pictograma de cadeado) por 3 segundos. A segurança infantil é ativada.

Onde encontrar peças de reposição para este modelo?

Peças como vedação da porta, trava, dobradiça e gaveta estão disponíveis em revendedores autorizados Haier ou online. Use a referência exata do modelo.

MANUAL DE UTILIZADOR RTXSG48TCE116 HAIER

1 Avoe tv npia tou nauvtipou

4 TpaBnTe nV npTa tau Nauvtnpiou ano to naWpeoc kα aαapéoteT

7 Moaic aphiapeei o maVtac, aoouvdeote to tepuyio ano to npapeuuaaote va eittpetene npooaon oto eowteko tou poiovtroc

2 Reti rar a tampa depois de remover o seu parafuso

3 Reti rar os parafusos da dobradiça de plasti co

4 Puxar a porta a partir de cima e reti ra-la

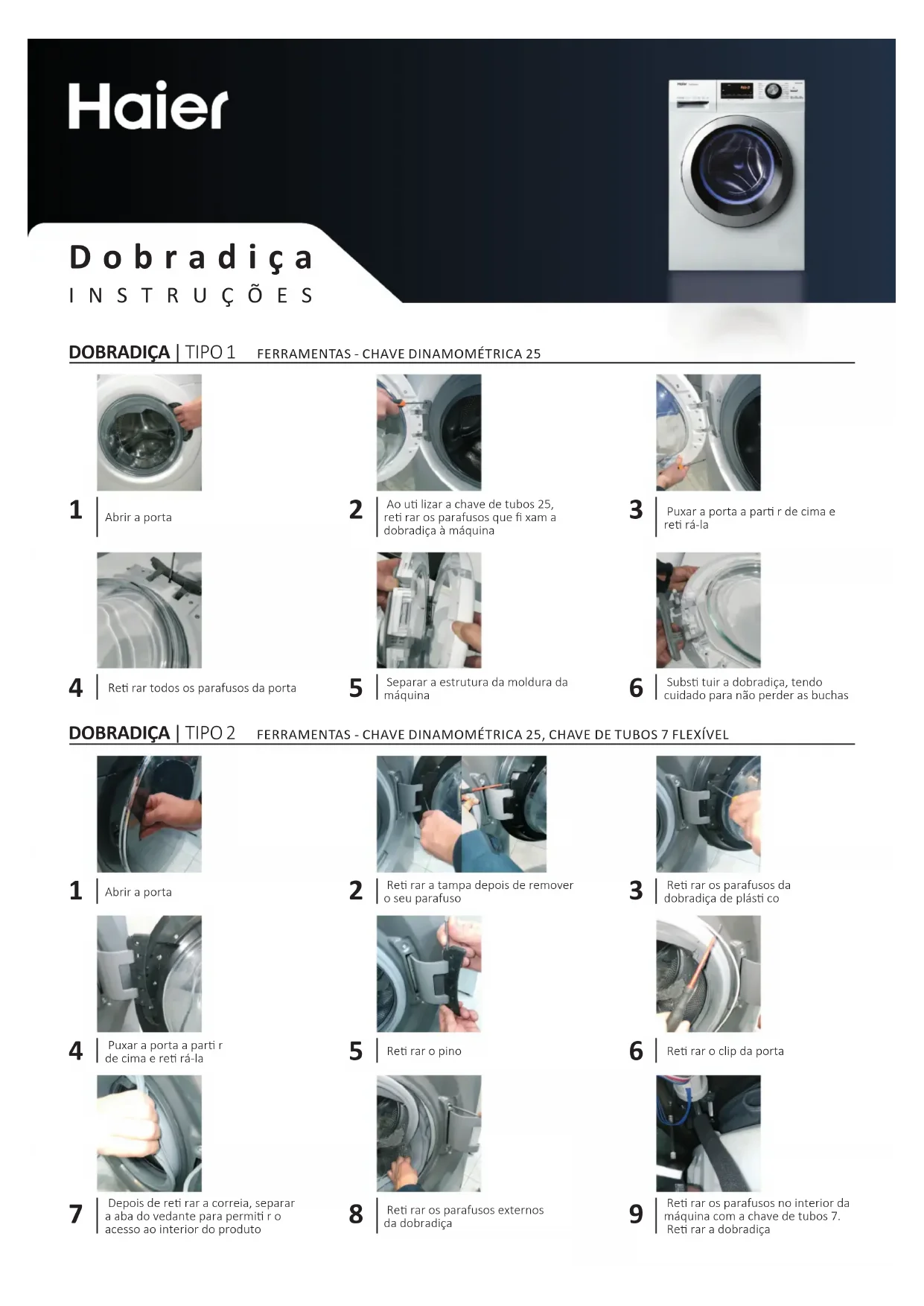

Haier

Dobrada

INSTRUÇÖES

DOBRADIÇA | TIPO 1 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25

1 Abrir a porta

2 Ao uti lizar a chave de tubos 25, reti rar os parafusos que fi xam a dobradica a maquina

3 Puxar a porta a partir de cima e reti ra-la

4 Retirar todos os parafusos da porta

5 Separar a estrutura da moldura daquina

6 Substi tui r a dobradica, tendo custado para nao perdar as buchas

DOBRADIÇA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXİVEL

1 Abrir a porta

2 Reti rar a tampa depos de remove o seu parafuso

3 Retirarosparafusos da dobradica deplastico

4 Puxar a porta a partir de cima e reti ra-la

5 Retiraropino

6 Retiraroclipdaporta

Depois de retar a correia, separar a aba do vedante para permitir o accesso ao interior do produits

8 Reti rar os parafusos externos da dobrada

9 Reti rar os parafusos no interior da maquina com a chape de tubos 7. Reti rar a dobrada

Trinco da porta

INSTRUÇÖES

TRINCO DA PORTA | TIPO 1 FERRAMENTAS-CHAVE DEFENDAS DE Cabeça CRUZADA, PINÇA, CHAVE DE FENDAS DE Cabeça PLANA

1 Abrir a porta

4 Ao uti lizar a chave dinamometria, reti rar os parafusos de fi xaço do trinco da porta e pressionar a sua fi vela.

2 | Uti lilar a chave de fendas de casa plana para pressionar e reti rar o grampo externo

5 Reti rar o trinco da porta

Depois de reti rar o grampo, separar a aba do vedante para permiti r o accesso ao interior do produto

6 Deslagar a cabiagem; em caso de "faston", prestar atencao para não inverter a cabiagem

TRINCODA PORTA | TIPO2 FERRAMENTAS-CHAVE DEFENDASDECABEGACRUZADA, PINCA, CHAVEDEFENDASDECABEGAPLANA

1 Abrir a porta

4 Ao uti lilar a chave dinamometrica, retirar os parafusos de fi xaca do trinco da porta

2 | Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

5 Desmontar o tempo de trabalho e as guarnicos

Depois de reti r o gramo, seperar a aba do vedante para permiti r o accesso ao interior do produto

7 Retirar o trinco da porta

8 Retiraraprotecao deagua

6 Desmontar o dispensador e o bisel

9 Substi tui o trinco da porta ao prestar atenao a ligaao mecanica de abertura de emergencia e ligaoes elétricas

VEDANTE DAPORTA FERRAMENTAS- CHAVE DINAMOMETRICA, PINCA, CHAVE DE FENDAS DE CabeçAPLANA, DUASCHAVES DE TUBOS 7

1

Abriraporta

2

Uti lizar a chape de fendas de casa plana para presionar e retar o grampo externo

3

Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produits

4

Ao uti lizar a chave de fendas de cabaça plana, reti rar o grampo no tubo

5

Retirar ovedante

6

Colocar o novo vedante, prestando atençao aos entalhes de posicionamento

7

Inserir o grampo da cablagem no lado do tubo

8

Apertar o grampo nivelado no tubo ao uti lizar a ferramenta

9

Instalar o vedante na maquina. Inserir o grampo externo e aperta-lo (se necessario, coma a个人观点).

GAVETA DE DETERGENTE

1

Abrir a gaveta de detergente

2

Ao uti lizar duas mao,
puixa-la fi rmente

3

Desengatar a mascara da gaveta de detergente, tendo cuidado para nao partir os ganchos

FEREASTRATIP1 INSTRUMENTE-CHEIE TORX nr.25

1 Deschideti fereastr
