GEBRUIKSAANWIJZING CFPG100INIL ROSIERES

Figuren/Afbeeldingen 39-40

Te grilleren Niveau levensmiddelen	Tijdsduur	in minutes
		1e zijde 2e	zijde
Dikkke vleessoorten	2 7 - 8 5 - 6
Hamburger 2	8 - 10	7 - 9
Worstjes	2	8 - 10	8 - 10
Flinke vis	2	7 - 9 6 - 8
Geroosterd brood 2	5 - 7		-

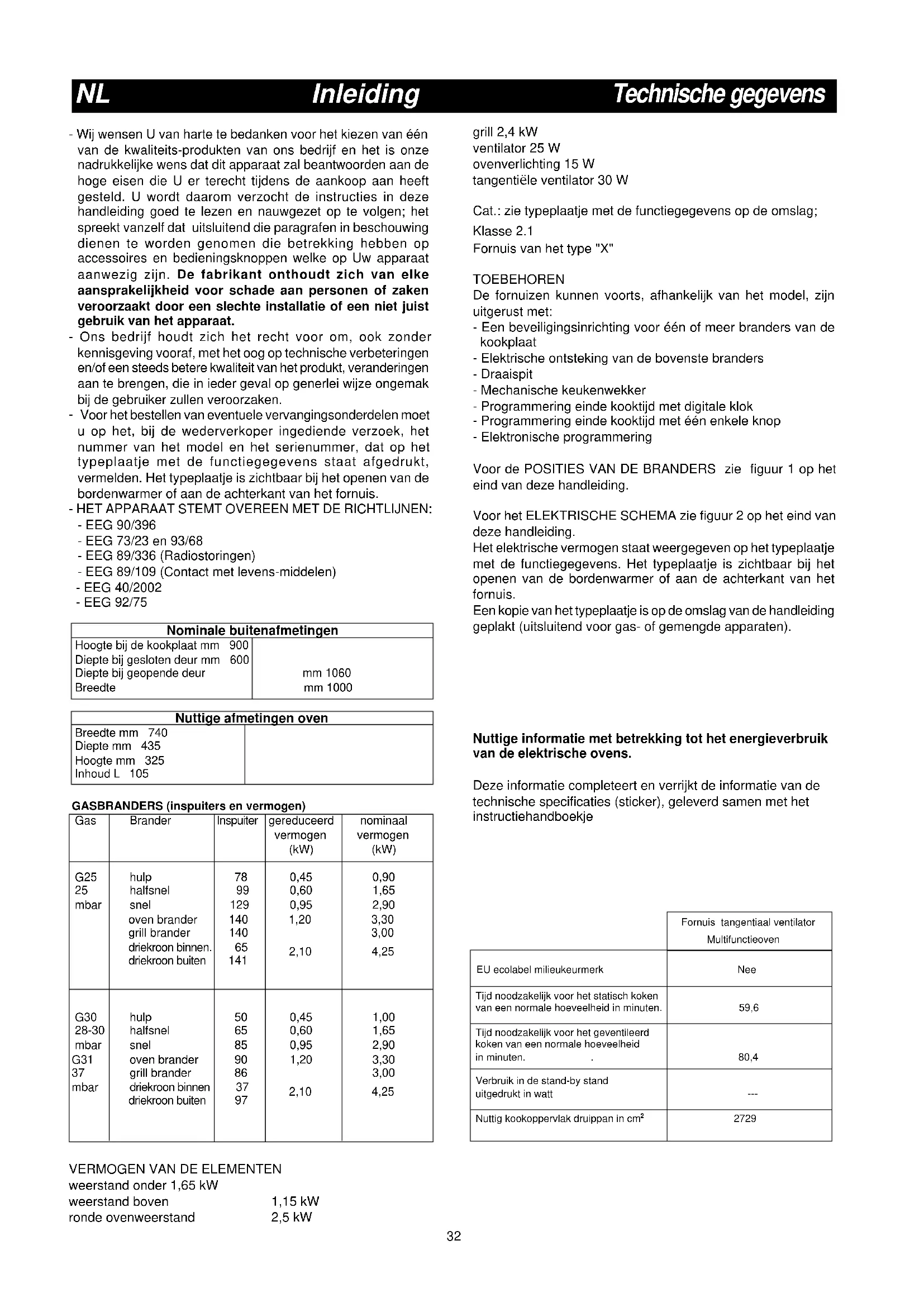

HORNO ELECTRICO MULTIFUNCTION

• Wij wensen U van harte te bedanken voor het kiezen van een van de kwaliteit's-producten van ons bedrijf en het is once nadrukkelijk wens dat dit apparaat za beantwoorden aan de hoge eisen die U er verecht tijdens de aankoop aan haeft gesteld. U worden daarom verzocht de instructies in deze handlediging goed te lezen en nauwgezet op te volgen; het spreekt vanzelf dat uitsluitend die paragrafen in beschouwing dienen te worden genomen die betrekking hebben op accessoires en bedieningsknoppen welke op Uw apparaat aanwezig+zijn. De fabrikant onthoudt zich van elke aansprakelijkheid voor schade aan personen of zaken veroorzaakt door een slechte installmentie of een Niet juist gebruik van het apparaat.
• Ons bedrijf houdt zich hetrecht voor om, ook zonder kennisgeving vooraf, met het oog op technische verbeteringen en/of een steeds betere kwaliteit van het Produkt, veranderingen aan te brengen, die in ieder geval op generlei wijze ongemak bij de gebruiker zullen veroorzaken.
• Voor het bestellen van eventuele verrangingsonderdelen moet u op het, bij de wederverkoper ingediende verzoek, het nummer van het model en het serienummer, dat op het typeplaatje met de functiegevevens staat afgedrukt, vermelden. Het typeplaatje is zichtaar bij het openen van de bordenwarmer of aan de achterkant van het fornuis.

• HET APPARAAT STEMT OVEREEN MET DE RICHTLIJEN:

• EEG 90/396

• EEG 73/23 en 93/68
• EEG 89/336 (Radiostoringen)
• EEG 89/109 (Contact met levens-middelen)
• EEG 40/2002
• EEG 92/75

Nominale bietenafmetingen
Hoogte bij de kookplaat mm 900Diepte bij gesloten deur mm 600Diepte bij geopende deurBreedte	mm 1060mm 1000

Nuttige afmetingen oven
Breedte mm 740Diepte mm 435Hoogte mm 325Inhoud L 105

GASBRANDERS (inspuiers en vermogen)

Gas	Brander	Inspuiter	gereduceerd vermogen (kW)	nominaal vermogen (kW)
G25	hulp	78	0,45	0,90
25	halfsnel	99	0,60	1,65
mbar	snel	129	0,95	2,90
	oven brander	140	1,20	3,30
	grill brander	140		3,00
	driekroon binnen.	65	2,10	4,25
	driekroon buiten	141
G30	hulp	50	0,45	1,00
28-30	halfsnel	65	0,60	1,65
mbar	snel	85	0,95	2,90
G31	oven brander	90	1,20	3,30
37	grill brander	86		3,00
mbar	driekroon binnen	37	2,10	4,25
	driekroon buiten	97

VERMOGEN VAN DE ELEMENTEN

weerstand onder 1,65 kW

weerstand boven

ronde ovenweerstand

1.15 kW

2,5 kW

grill 2,4 kW

ventilator 25 W

ovenverlichting 15 W

tangentièleventilator30W

Cat.: zie typeplaatje met de functiegegevens op de omslag;

Klasse 2.1

Fornuis van het type "X"

TOEBEHOREN

De fornuizen können voorts, afhankelijk van het model, zich uitgerust met:

• Een beeiligingsinrichting voor een ofmeer branders van de kookplaat
  -Elektrische ontsteking van de bovenste branders

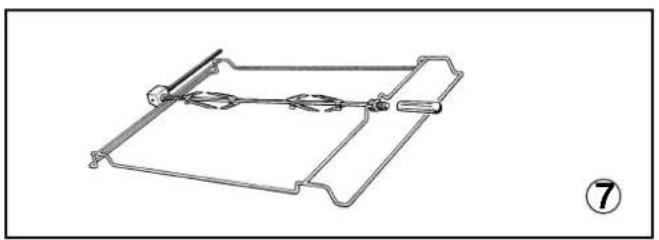

  Draaispit

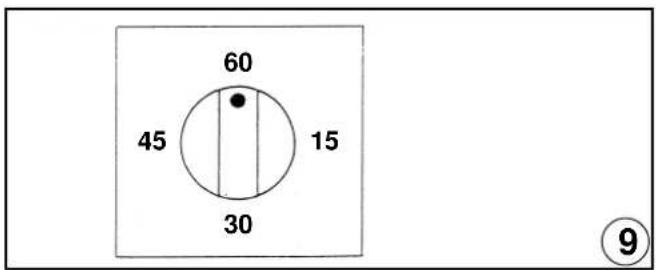

  -Mechanischekeukenwekker
  -Programmering einde kooktijd met digitale klok

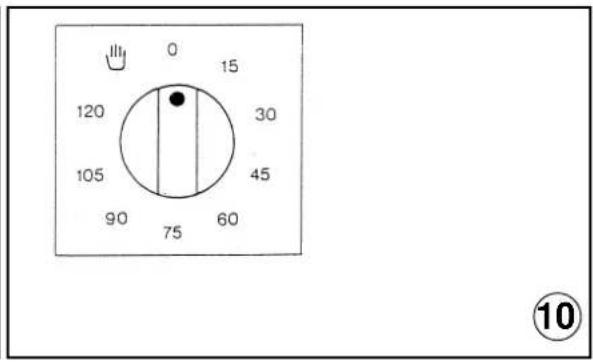

  -Programmering einde koektijd met een enkele knop

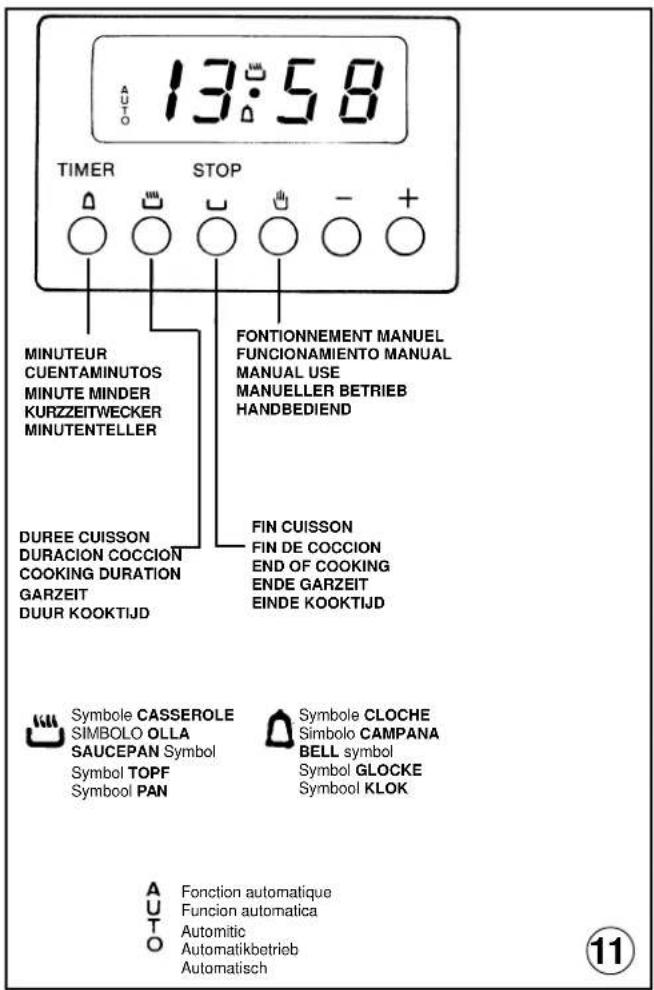

• Elektronische programmierung

Voor de POSITIES VAN DE BRANDERS zie figuur 1 op het eind van deze handleiding.

Voor het ELEKTRISCHE SCHEMA zich figuur 2 op het eind van deze handeiding.

Het elektrische vermogen staat weergegeven op het typeplaatje met de functiegegevens. Het typeplaatje is zichtaar bij het openen van de bordenwarmer of aan de achterkant van het fornuis.

Een kopie van het typeplaatje is op de omslag van de handleiding geplakt (uitsluitend voor gas- of gemengde apparaten).

Nuttige informatatie met betrekking tot het energieverbruik van de elektrische ovens.

Deze informatatie completeert en verrijkt de informatatie van de technische specificaties (sticker), geleverd samen met het instructiehandboekje

	Fornuis tangential ventilator Multifunctieoven
EU ecolabel milieukeurmerk	Nee
Tijd noodzakelijk voor het statisch koken van een normale hoeveelheid in minutes.	59,6
Tijd noodzakelijk voor het geventileerd koken van een normale hoeveelheid in minutes.	80,4
Verbruik in de stand-by standuitgedrukt in watt	---
Nuttig kookoppervlak druippan in cm2	2729

INSTALLATION

De installmentie moet worden uitgevoerd door een deskundige, die zich aan de geldende normen dient te houden.

Vór de installmentie controleren of de karakteristieken van het lokale gas-distributienet (aard en druk van het gas) overeenstemmen met de afstelling van het apparatusat.

De afstellingsvoorwaarden van het apparaat staan op het etiket op de omslag beschreven.

Dit apparaat is nicht aangesloten op een afvoerinrichting voor verbrandingsprodukten. Deze za moeten worden geinstalleerd en aangesloten overeenkomstig de geldende installmentevoerschriften.

Dit apparaat mag uitsluitend in permanent geventileerde ruimtes en overeenkomstig de nationaal geldende normen worden geinstalleerd en fonctioneren.

VENTILATIE VAN DE RUIMTE

Voor een juiste verbranding van het gas en een goede ventilatie dieren de ruimtes waarin gasapparaten worden geinstalleerd goed te worden gelucht.

Vooral de toevoer van de lucht, noodzakelijk voor de verbranding mag nooit minder dan 2m^3 /h per elke kW nominaal geinstalleerde capacititeit bedragen.

PLAATSING

Het fornuis ontdoen van alle verpakkingsaccessoires, met inbegrip van de folies die verchroomde of inox gedeelten bedekken.

Het fornuis op een droge, makkelijk toegankelijke en tochtvrijplekplaatsen. Deoodzakelijke afstand van warmtegevoelige wanden (hout, linoleum, papier enz.) in ache nemen.

De wanden van de nevenligende meubels moeten zich op een afstand van minmaal circa 2 cm van het fornuis bevinden, mogen Niet hoger�n dan het werkblad en要去en bestendig�n gegen een temperatuur van 80^ C.

Alvorens over te gaan tot aansluiting op het gasnet controleren of de afstelling van het fornuis overeenkomt met het type gas waar hij mee za worden gevoed. Als dit Niet het geval mayt zich maar het fornuis worden aangepast zoals beschreven in de paragraaf "Aanpassing aan de verschillende gassen". De aansluiting op het gasnet worden aan de rechterkant uitgevoerd. Als de slangchter de keulen langs要去 lopen,要去 deze langs de onderkant van het fornuis lopen omdat hier de temperatuur ongeveer 50^ za bedragen.

• Niet flexibele aansluiting (zie fig. 3-A-B):

De aansluiting op het gas kan met een metalen pijp (A) worden UITgevoerd. Hiertoe de slangaansluiting (indien al gemonteerd) verwijderen en het Niet flexibile verloopstuk op het met schroefdraad UITgevoerde verloopstuk van het inlaatstuk draaien; het voor de Niet-flexibile verbinding te gebruiken verloopstuk bevindt zich, indien Niet reeds op het inlaatstuk gemonteerd, bij de andere accessoires van het fornuis.

• Aansluiting met rubberen slang op slanghouser (zie fig. 3-C en D):

Deze aansluiting worden UITgevoerd met een rubberen slang waarop het conformiteitsmerk met de geldende normen staat afgedrukt. Deze slang要去 op de aangegeven datum worden verrangen en dient aan beiden uiteinden met behulp van genormaliseerde slangklemmen bevestigd en over de volledige lengte voor inspectie toegankelijk te zich.

Aansluiting met een flexibele metalen slang (A):

Deze aansluiting worden UITgevoerd met een slang overeenkomstig de geldende nationale normen, die, metplaatsing van de speciale sluitende pakking op het verloopstuk worden geschroefd.

• Na installment de goede aflsuiing van de verbindingen controeren.

-Bij gebruik van het apparaat met vloeibaar gas (Butaan/Propaan), moet u controlleren of de gasdruk overeenstemt met hetgeen aangegeven op het typeplaatje met de functiegeveens).

BELANGRIJK:

• Uitsluitend genormaliseerde rubberen slangen gebruiken. Voor gebruik bij LPG een slang en drukregelaar overeenkomstig de geldende nationale normen gebruiken
• Knikken in de slang voorkomen en een gegaste afstand ten opzichte van de warme wanden in acht nemen.
• Verwijzingen waar de installmentie-voorwaarden voor de aansluiting van het apparatus op het gas:

Belgie: ISO 7-1

Als het formuis Niet afgesteld macht zich voor het specifieke aanwezig type gas, moet hij in deze volgorde worden aangepast:

• verwangting van de inpuieters (raadpleeg de tabel op pag. 32);
• afstelling van de primaire lucht;
• afstelling van de "minima";
  N.B.: bijijdere wijziging van het gebruikte type gas moet u de indication van het/Newuw ingestelde gas op het typeplaatje met de functiegegevens plankken.

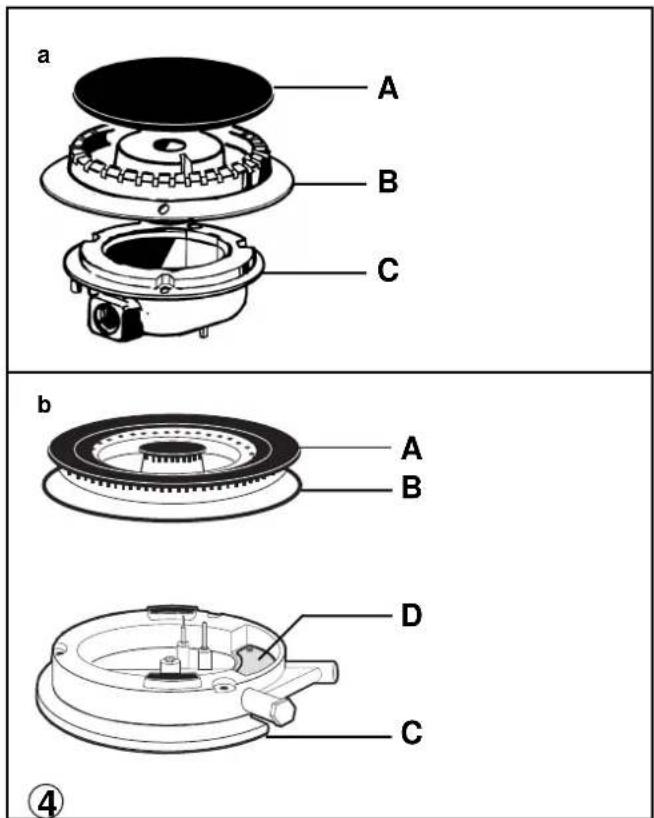

VOOR HET VERVANGEN VAN DE INSPUTERS VAN DE BRANDERS VAN DE KOOKPLAAT (fig. 4a, 4b), MOET U:

• het rooster, de vlamverdelers (A) en de branders (B) verwijderen;
• de inspuieter onderin iedere houder (C) losschroeven en verwijdersen;
• de inspuieter verrangen overeenkomstig de tabel van pag.

11, en het neue exemplaar goed en volledig vastschroeven;
- controlleren of er geen gaslekken zijn;
- de branders, vlamverdelers en het rooster wee terugplaatsen.

Bij een brander met driedubbele vlamkroon (fig. 4b), moet u:

• de hierboven beschreiben handelingen uityoeren en daarnaast
• de twee schroeven waarmee het beschermendeplaatje (D) is bevestigd, losschroeven en de inspuiter aan de zijkant verrangen overeenkomstig de tabel van pag. 11 en het neue exemplaar goed en volledig vastschroeven.

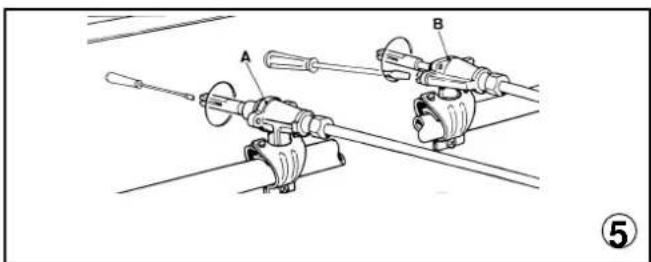

AFSTELLING VAN HET "MINIMUM" VAN DE BRANDERS VAN DE KOOKPLAAT. (Zie fig.5)

Als het fornuis op vloeibaar gas要去werken (B/P),moet de by-pass van de kraantjes volledig worden dichtgedraaid.

Het fornuis kan met kraantjes van het type "A", die de by-pass binnenin hebben (toegang worden verzregen met behulp van eenkleine schroevedraaier in staafje) of type "B" die de by-passbuiten hebben, aan de rechterkant (toegang isrechtstreeks).

In beide gevallen worden als volgend te werk gegaan:

• De brander ontsteken met de vlam in de maximale stand;

• de knop verwijderen door te trekken, zonder het frontpaneel als hefboom te gebruiken, waar die beschadigd zou können raken;

• met eenkleine schroevedraaier de by-pass ongeveer 3 slagen losdraaien (de schroevedraaier linksom draaien); het staafje van de kraan nogmaals tot het eind linksom draaien: de vlam za nu zo hoog möglichk zich;

• de by-pass uiterst langzaam, zonder druk uit te oefenen op de as van de schroevedraaier wee derichtdraaien, tot de vlam op het oog tot 3/4 is verminderd. De vlam moetECHter, ook bij lichte tocht, voldoende stabel zich.

AANSLUITING OP HET ELEKTRICI-TEITSTNET

Alvorens tot de aansluiting over te gaan, controleren of:

• de netspanning overeenstemt met hetgeen aangegeven op het typeplaatje met de functiegegevens.

• de aardaansluiting efficien is.

Als het stopcontact Niet eenvoudig toegankelijk is dient de installateur een onderbrekingsschakelaar met contact-openingen

van minimaal 3mm te installeren.

Als het apparaat met een kabel zonder stekker is uitgevoerd,要去 de te gebruiken stekker genormaliseerd zich en dient er rekening mee te worden gehonden dat:

• de geel-groene draad voor de aardaansluiting要去 worden gezruikt;
• de blauwe draad een neutrale leider is;
• de bruine draad voor de fase is;
• de kabel nicht met wanden warmer dan 75^ in aanraking mag komen;
• bij verranging, de kabel van het H05RR-F of H05V2V2-F typdient teijken, met een geschikte doorsnede (zie schema's fig. 2)
• als het apparaat zonder kabel macht zich geleverd, dient een kabel van het H05RR-F of H05V2V2-F type met een geschikte doorsnede te worden gebruikt (zie schema's fig. 2).

BELANGRIJK: de fabrikant onthoudt zich van enige verantwoordelijkheid voor schade voorzaakt door het Niet naleven van de voorschriften en geldende normen. Het worden aanbevolen de correcte aansluiting van de aardverbinding van het apparaat te controlleren (zie schema's fig. 2).

FORNUIZEN UITGERUST METELEKTRISCHE ONTSTEKING

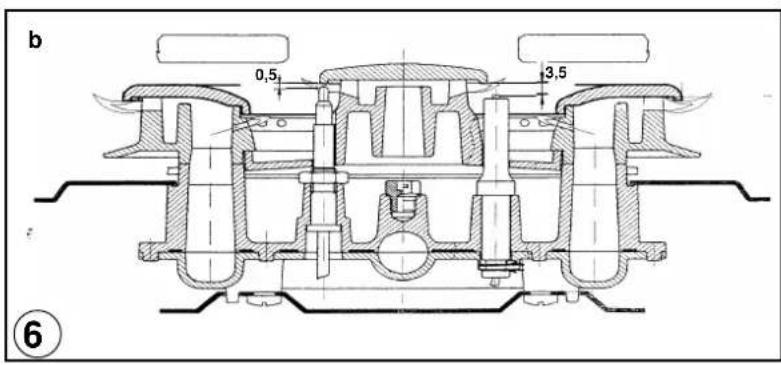

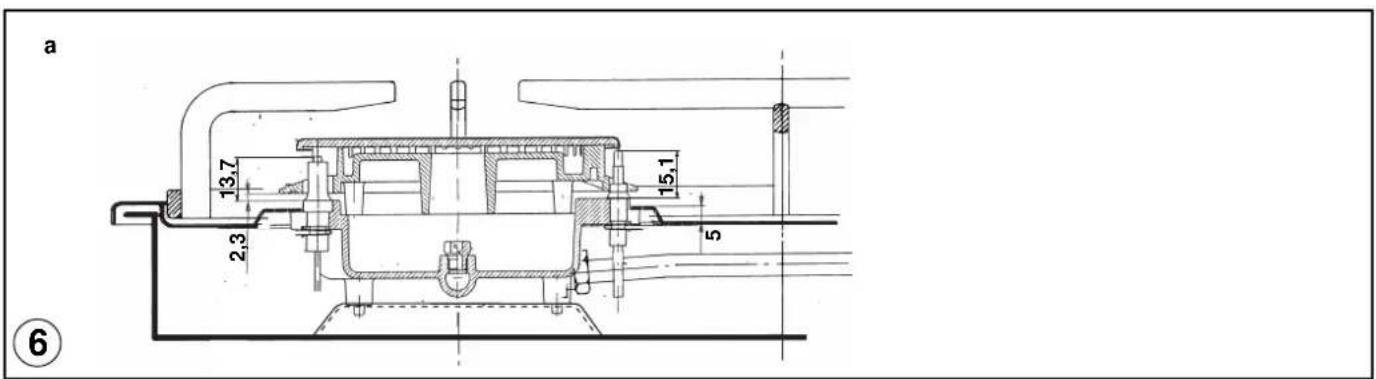

De juiste afstanden:tussen de elektrode en de brander zich vermeld in de figuren 6a-6b.

Als er geen vonking plaatsvindt is het better Niet te vaak te proberen: de generator zou beschadigd;kennen raken. Mogelijkke oorzaken van het afwijkend- of Niet goed functioneren hunnen zich:

• native, aangekoeke of kapotte ontstekingsstift;
• verkeerde afstand:tussen brander en elektrode;
  -draad naar de ontstekingsstift kapot of zonder isolatie;
• vonk ontlaadt maar de massa (in andere gedeelten van het fornuis);
• de generator of de microschakelaar kapot;
• Iuchtophoping in de leidingen (vooral na langeperiodes van stilstand);
• verkeerd gas-luchtmengsel (slechte carburatie).

DE BEVEILIGINGSINRICHING

De juiste afstand:tussen het uiteinde van het gevoelige element van het warmtekoppel en de brander is aangegeven in de figuren 6a-6b.

Om de efficiëntie van de klep te controlleren als volgt te werk gaan:

• de brander aansteken en gedurende 3 min. lien branden;
• de brander doven door de knop in de sluitingsstand teplaatsen
• na 90 seconden de wijzer van de knop op de stand "open"plaatsen.
• de knop in deze stand lately en een brandende lucifer bij de brander houden: DEZE MOET NIET GAAN BRANDEN.

Tijdoodzakelijkom tijdens het ontsteken de magneet te bekrachtigen: ongeveer 10 seconden;

Tijdoodzakelijk voor de automatische ingreep na het doven van de vlam: Niet meer dan 90 seconden.

WAARSCHUWINGEN

• Alvorens tot technische ingren op het fornuis over te gaandient de stekker uit het stopcontact te worden verwijderd en de gastoevoer onderbroken.
• De contrôle op eventuele lekkages dient nicht met behulp van een lucifer te worden uitgevoerd. Als men Niet de beschikking heeft over een special controleapparaat, kan schuim of zeepsop worden gelebruikt.
• Bij het sluiten van de kookplaat erop toezien dat de draden van de ontstekingsstiften (indien aanwezig) zich Niet in denabijheid van de inspuiers bevinden, om te voorkomen dat zij waaropkommen te rusten.

GEBRUK VAN HET FORNUIS

VENTILATIE VAN DE RUIMTE

Het gebruik van een apparaat voor het koken op gas za leiden tot de Produktie van warmte en vocht in de ruimte waar het apparaat zich bevindt. Er moet op worden toegezien dat het fornuis.altijd goed is geventileerd:de naturuurlijke ontluchtingsopeningen geopend latent,of een gedwongen afzuigkap installeren.

Bij een langer en intensief gebruik kan een extra ventilatie moodzakelijk blijken, zoals bijvoorbeeld het openen van een raam, of eenmeer efficiente ventilatie, door bijvoorbeeld het vermogen van de afzuigkap te vergroten.

ONTSTEKING VAN DE BRANDERS OP DE KOOKPLATEN

• Op de knop drukken enaar links draaien tot aan het symbool op het bedienings-panelel (hoogste stand van de vlam);
• tegelijkkertijd een brandende lucifer bij de kop van de brander houden en de knop gedurende ongeveer 10 sec. ingedrukt houden;
• als een lagere vlam gewenst is de knop nogmaals linksom draaien en de wijzer op het symbool (laagste stand van de vlam).

VOOR BRANDERS VAN DE PLAAT DIE MET EEN BEVEILIGINGSINRICHING ZIJN UITGERUST

• Drukken en linksom draaien tot het symbol op het bedieningspaneel (hoogste stand van de vlam);
• een brandende lucifer bij de brander houden en de knop gedurende 10 sec. ongeveer ingedrukt houden;
• verwolgens de knop loslaten en controleren of de brander blijft branden. Als dit Niet het geval mayt zich, de bovenstaande handeling herhalen.

De branders die met deze inrichting zijn uitgerust hebben het voordeel dat ze beschermd zijn bij het ongewenst doven van de vlam. Als dit mocht gebeuren zal de gastoevoer maar de bewuste brander namelijk automatisch worden onderbroken, en op die wijze zullen de gezaren, verbonden aan het vrijkomen van onverbrand gas worden voorkomen: vanaf het moment dat de vlam dooft tot het onderbreken van de gastoevoer mootenieteer dan 90 seconden voor die van de kookplaat.

BIJ FORNUIZEN UITGERUST MET ELEKTRISCHE ONTSTEKING

Hetgeen hierboven is gezegd blijf gehandhaafd, maar de lucifer is verrangen door een vonk die worden verkreten door (ook meerere malen) op de knop te drukken die zich op het bedieningspaneel bevindt, of door op de knop van de brande te drukken die要去 worden aangestoken.

Als hetzelfde euvel zich opnieuw Voordoet, moet tot het ontsteken met de hand worden overgegaan en de servicedienst worden gebeld.

LET OP

• Het is normal dat het ontsteken moeizaam gaat als het fornuis langere tijd Niet is gebruikt. Enkele minutes zullen genoeg+zijn om de lucht die zich in de leiding heeft opgehoopt te verwijderen;
• Een overmatige uitstroming van onverbrand gasuit de branders moet in ieder geval worden vermeden. Indien de ontsteking Niet binnen een relatief korteijd plaatsvindt, moet u, na de knop waar in de gesloten stand () te hebben gezet, de procedure herhalen.

HET GEBRUIK VAN DE BRANDERS VAN DE KOOKPLAAT

Altijd potten en pannen met een voor de bewuste brander geschikte diameter gebruiken. De vlammen dienen namelijk nicht

NL

onder de bodem van de pan uit te komen. Wij raden aan:

• voor een hulpbrander = pot of pan van minstens 8 cm. en met gebruikmaking van het bijgesloten reduktierooster.
• voor de halfsnelle brander = pot of pan van tenminste 14~cm
• voor de snelbrander en die met dubbele vlamkroon = pot of pan van tenminste 22 cm.
• controller of u de vlamverdeler op correcte wijze op de brander heeft geplaatst: de twee pijltjes要去en overeenstemmen.

NOTA: de knop nooit in een stand halverwege het symbol voor de maximale vlam en de gesloten stand (plaatsen.

• Uitsluitend bij de modellen met "Elektrische multifunctieoven " kunt u roosteren met een gesloten deur, zonder de knopbescherming te gebruiken;

• de waarstand aandoen;

• de levensmiddelen op het roosterplaatsen;
  -alles zo hoog mogelijk in de ovenplaatsen;
• de druippan hier onmiddellijk onderplaatsen;
• de deur voorzichtig sluiten ;
• na enkele minuten het voedsel omdraaien om de andere kant aan de infrarode stralen bloot te stellen.

De grill要去uitsluitend op zijn nominale caloriecapaciteit te worden gebruikt.

LET OP: de bereikbare onderdelen kennen heet zich tijdens het gebruik van de grill! Kinderen uit de buurt honden.

De watstand van de grill, die bovenin de oven is geplaatst, worden in werking gesteld door de knop van de thermostat of van de functiekeuzes rechtsom te draaien tot het grillsymbol op het bedieningspaneel.

Het oplichten van het rode controleampje zal op de inwerkingstelling van de waarstand wijzen.

Ter orientatie kan de volgende tabel worden gebruikt, waar bij dient te worden opgemerkt dat er variaties möglichk zich afhankelijk van de kwaliteit en de hoeveelheid van de te koken gerechten en ieders persoonlijke voorkeur.

Te grilleren Niveau levensmiddelen	Tijdsduur	in minutes
		1eলde	zijde
Dikke vleessoorten	27 - 85 - 6
Hamburger	2	8 - 10	7 - 9
Worstjes	2	8 - 10	8 - 10
Flinke vis	2	7 - 96 - 8
Geroosterd brood	2	5 - 7	-

ELEKTRISCHE MULTIFUNCTIEOVEN

Dankzij de verschillende, door een enkele knop bediende en door eenthermostat gecontroleerde warmte-elementen, biedt deze oven verschidene kookmogelijk-heden, Gebaseerd op driefundamentele warmtebron principles:

a) Gedwongen warmtespreiding (geventileerde oven)
b) Spontane warmtespreiding (convectie- of statische oven)
c) Infrarode stralen (grill).

Vanuit stand 0 (uit) krijgen we bij het rechtsom draaien van de keuzeknop achtereenvolgens de volgende standen:

• symbol [ * * ] : ontsteking ovenverlichting en rode controleampje, werkung van de ventilator.
• symbool [...]: conventionele kookwijze "statische" oven, de oventemperatuur worden geregeld met behulp van de thermostatieknop.
• symbol [k] koken met geventileerde oven, op een of twee niveaus, de oventemperatuur worden geregeld met behulp van

dethermostaatknop.

• symbol [ ... ] : koken met geventileerde oven, op eén of twee niveaus, de oventemperatuur worden geregold met behulp van de thermostaatkop.
• symbool [...]pntsteking van de grill, dethermostaatknop moet in de stand van de maximumtemperatuur staan.
• symbool : ontsteking van de grill, dethermostaatknop moet in de stand van de maximumtemperatuur staan. Het draaispit is ingeschakeld.
• symbool [L] : koken metGeVentileerde oven en ontsteking van de grill, de oventemperatuur worden geregeld met behulp van dethermostaatknop. Het draaispit isingeschakeld.

In alle standen, met uitzondering van de 0 stand, za het rode controelampje en de ovenverlichting branden.

NOTA - Het gele controleampje za gaan branden afhankelijk van de werking van de thermostat.

Alvorens de te koken levensmiddelen in de oven te plaatsen, moet de oven gedurende ten minste 10 Minutes worden voorverwarmd.

• Het rooster van de oven dient om de normale overschotels, voor gebak of gebraden gerechten op te zetten, of omrechtstreeks vlees op te grilleren.
• De druippan dientuitsuitend voor het opvangen van sappen afkomstig van de gerechten, en mag nooit als kookpan te worden gezruikt.
• Als met de geventileerde oven worden gekockt is het möglichke tegelijkkertijd twee roosters te gebruiken. Er要去 evenwel rekening worden gehonden met de möglichkheid dat de koektijden kenn uneven varieren als de gerechten onderling, voor wat betreft de aard en hoeveelheid, verschillen.

Stand thermostaatknop	Temperatuur in °C
	[...] [...]	[...] [...]
70	77	75
100	97	95
120	124	121
150	153	150
180	182	175
210	207	204
230	232	227
250	253	244

BAKTIPS VOOR DESSERTS.

De keuken is uitgerust met een geglazuurde bakplaat voor desserts, metdezelfde vorm als de lekbak, maar met een ondiepere gleuf in het midden, wat het beste resultaat levert voor desserts.

Desserts要去en worden gebakken bij een gemiddelde temperatuur (150 tot 200^ ), in een oven die ongeveer tien minutes is voorverwarmd.

Open de klep pas als ten minste _ van de baktijd is verstreken.

Geklopte mensels要去en stijf zijn en aan de lepel blijven kleven; een te vochtig mensel heeft als nadeel dat de baktijd langer worden.

Ter orientatie kan de volgende tabel worden gebruikt, waar bij dient te worden opgemerkt dat er variaties maybeijk zijn afhankelijk van de kwaliteit en de hoeveelheid van de te koken gerechten en ieders persoonlijke voorkeur.

Gebakabel

Soort gebak Niveau Temperatuur °C Duur kooktijd in minutes
	Statische werking	Geventileerde werk.	Statische werking	Geventileerde werking
Cake 2 2 160 - 180 150	- 170 50 - 65
Vruchtentaart 2 2 160	- 180 150 - 170	45 - 55
Biscuit 2 2 170 - 190 150	- 170 15 - 20
Taarbodem 2 2 170	- 190 160 - 170	20 - 25
Appeltaart 2 2 170 - 190	150 - 170 50	- 65
Ricotta-taart	2 2 180	- 200 150 - 170	65 - 75
Biscuit taart	2 2 170	- 190 160 - 180	30 - 40
Gerezen taarten	2 2 170	- 190 160 - 180	35 - 45
Gerezen biscuits	2 2 170	- 190 150 - 170	25 - 35
Pizza	2 2 200	- 210 180 - 200	25 - 40
Beignets	2	2	190 - 210 *	180 - 200	35 - 45
Bitterkoekjes	2	2	120 - 140 *	100 - 120 *	40 - 60

Vleestabel

Soort vlees	Niveau Temperatuur °C Duur kooktijd in minutes
	Statische werking Geventileerde werk.		Statische werking Geventileerde werking
Varkensgebraad(1 kg)	2 2	190 - 210	165 - 180	90 - 120
Varkensfillet(1 kg)	2 2	180 - 200	165 - 180	70 - 80
Grote gehaktbal (1 kg)	2 2	190 - 210	170 - 190	55 - 70
Rundergebraad(1 kg) 2 2 190 - 210 170 - 190			100 - 120
Rosbief (1 kg)	2	2	200 - 220 *	180 - 190 *	35 - 45
Kalfsgebraad (1 kg)	2 2	190 - 210	165 - 180	100 - 120
Gans (3,5 - 5 kg)	2	2	180 - 200	165 - 180	150 - 180
Kip (1 kg) 2 2	180 - 200 165 - 180		55 - 70
Kalkoen (3,5 - 5 kg)	2	2	180 - 200	165 - 180	180 - 220
Vis (1,5 kg)	2	2	190 - 210	165 - 180	45 - 70

• rijg het te braden vlees op de spies en zet het in het midden vast met behulp van de twee große vorkklemmen;
• steek de punt van de spies in de aangedreven maar op het frame (zie afb. 7);
• schroef de handgreep van het braadspit;

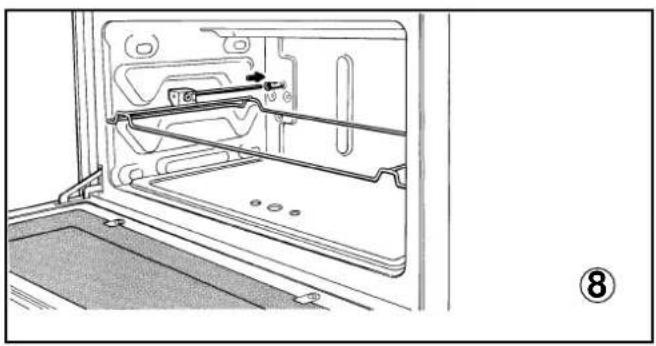

• plaats het draagframe van de spies op de middelste richel van de oven en plaats de aandrijfas in de naaf van het elektromotortje (zie afb. 8);
• plaats de druippan op de onderste richel van de oven en vergeet Niet er een beetje water in te doeon;
• schakel het grillelement in;
• de deur voorzichtig sluiten ;
• bevochtig zo nu en dan het vlees. Verwijder, als het koken is voltooid, het frame van de naaf van het motortje en draai de handgreep waar vast op de spies.

Alsijdens het koken een afwijkend gedrag van de temperatuur worden waargenomen, dient een technicus te worden gewaarschuwd om dethermostat te lately controleren.

GEBRUK VAN DE KEUKENWEKKER (Fig. 9)

De noodzakelijk geachtteijd voor het koken instellen door de knop van de keukenwekker rechtsom te draaien. Aan het eind van de ingesteldeijd za een alarm afgaan.

PROGRAMMEREN VAN HET EINDE VAN DE KOOKTIJD MET EEN ENKELE KNOP (ZONDER KLOK) (fig. 10)

Maakt het möglichk de duur van de kooktijd in te stellen.

Werking:

• De knop op de gewenste kooktijd instellen (max. 120 min.).
• De temperatuur met behulp van de thermostaatknop instellen en de keuzeschakelaar op de gekozen kookmethode instellen.
• Als de keuzeknop van de programmering op het symbol 0

staat is de kooktijd beeindigd. De kooktijd worden automatisch onderbroken.

• Dethermostaatknop op het symbolerugzetten.
• De keuzeknop op het symbol 0 terugzetten.

N.B.: Als de programmering Niet worden gebruikt, zal de ovenuitsluitend functioneren indien de keuzeknop van deprogrammering in de handbediende stand illustrat.

GEBRUK VAN DE ELEKTRONISCHE PROGRAMMERING (fig. 11)

Maakt het möglichk de begintijd en de duur van de kooktijd in de oven te programmeren. Als het te koken gerecht voorts nicht continu hoeft te worden gecontroleerd, kan dit ook in afwezigheid van de gebruiker geleuren. Tijdens de installmentie of na een stroomonderbreking, za de display knipperen; dit betekent dat de juiste tijd要去 worden ingesteld, waarnd anders de programmering Niet juist zal zich.

INSTELLING VAN DE Tijd

• Door tegelijkertijd op de 2 toetsen (DUUR KOOKTIJD, EINDE KOOKTIJD) en op de toets "+" of "-" te drukken kan deijd worden ingesteld. Met deze operatie zullen eventuele voorheen ingestelde programma's worden verwijderd en za het symbool AUTO knipperen.

NOTA: als het symbool AUTO knippert is het Niet möglichk de oven handbediend te gebruiken.

TOETSEN "+ EN"

• Door op de toetsen "+" of "-" te drukken za deijd vooruit of awhile gaan, met een snugheid, overeenkomstig de duur van de druk die op de toets worden uitgeoefend.

HANDBEDIEND FUNCTIONEREN

• De toets undrukken: het AUTO symbool zar uitgaan (als hij knipperde of continu brandde), het symbool PAN zar gaan branden, en het is dus möglichk de oven in werkung te stellen door de thermostaatknop en de keuzeknop te draaien volgens de instructies van de handleiding.
  AUTOMATISCH FUNCTIONERING MET INSTELLING KOOKTIJD EN EINDE KOOKTIJD
• Bijvoorbeeld: het is 9.25; we wollen dat de oven om 11.00 aangaat en dat het koken om 12.00 stopt (kooktijd 1aar).
• Op de toets DUUR KOOKTIJD drukken en binnen 5 seconden op de toets "+"drukken, tot 01.00 wordt afgebeeld, eventueel de afgebeelde tijd met de toets "-" aanpassen. De symbolen AUTO en PAN zullen permanent branden.
• Op de toets EINDE KOOKTIJD drukken en binnen 5 seconden op de toets "+" drukken tot de display "12.00" aangeeft. Het symbool PAN za uitgaan, verwijl AUTO za blijven branden.
• De thermostaatknop van de oven op de gewenste temperatuur instellen, en de keuzeknop voor de kookmethode op de gewenste kookwijze; het rode controleampje za oplichten, de ovenverlichting za gaan branden en de programmering isoor het gebruik ingesteld: om 11.00 za de oven automatisch aangaan en za het PAN symbol gaan branden.
• Op het eind van de kooktijd (12.00研究成果) zal het AUTO symbool gaan knipperen en za I PAN doven verwijl een geluidssignaal het einde van de kooktijd kenbaar maakt: om dit signaal te doen stoppen kan een willekeurige toets worden ingedrukt.
• Vervolgens dethermostaatknop van de oven en de keuzeknop op "uit" stand.

SEMIAUTOMATISCH FUNCTIONEREN MET INSTELLING DUUR KOOKTIJD

• Bijvoorbeeld: het is 11.35; we wollen dat de oven vanaf dit ogenblick gedurende 25 minuten functioneert.
• Op de toets DUUR KOOKTIJD drukken en binnen 5 seconden op de toets "+"drukken, tot 00.25 wordt afgebeeld, eventueel de afgebeelde tijd met de toets "-" aanpassen. De symbolen AUTO en PAN zullen

ijd met de toets "-" aanpassen. De symbolen AUTO en PAN zullen permanent branden.
- De thermostaatknop van de oven op de gewenste temperatuur instellen, en de keuzeknop voor de kookmethode op de

gewenste kookwijze; het rode controelampje za oplichten, de ovenverlichting za gaan branden en de oven za in werkig treden.

• Na verloop van 25 minuten zullen de oven en het PAN symbool uitgaan, het AUTO symbool za gaan knipperen en het geluidssignaal za het eind van de kooktijd kenbaar make: om dit signaal te stoppen kan een willekeurige knop worden ingedrukt.
• Vervolgens de thermostaatknop van de oven en de keuzeknop op de "uit" stand zetten.

KEUKENWEKKER

• Op de toets KEUKENWEKKER drukken en de gewensteijd instellen met behulp van de toets "+" of "-".
• Tijdens de werkung van de keukenwekker za het KLOK symbol branden.
• Bij het aflopen van de kooktijd zal het geluidssignaal gaan werkken en zal het KLOK symbol uitgaan.

GELUIDSSIGNAAL

• Het geluidssignaal za aan het eind van de programmering in werkigtreden en duurt 7 minutes.
• Om dit signaal te onderbreken kan een willekeurige toets worden ingedrukt.
• Het is möglich de frequentie van het geluidssignaal te veranderen door, zonder eerst een functie te selecteren, op de toets "-" te drukken. Er kuren tot maximaal 3 verschillende signalen worden gekozen. Zolang de toets "-" ingedrukt blijt za het geselecteerde signaal blijven klinken.

AANVANG PROGRAMMA EN CONTROLE

• Het programme zal ongeveer 4 seconden na beeindiging van de instelling beginnen.

• Het is möglich een programme op elk gewenst moment te controleren door op de overeenkomstige toets te drukken. FOUTEN TijdENS DE PROGRAMMERING

• Bijvoorbeeld: om 12.15 worden een DUUR KOOKTIJD van 30 minutes ingesteld verwijl deijd voor het EINDE KOOKTIJD op 12.30 worden geprogrammeerd.

• De fouit in deProgramming kan worden hersteld door de duur of de tijd van beeindiging te veranderen, of door op de toets HANDBEDIEND te drukken en cervolgens deProgramming op de juiste wijze te herhalen.

ANNULERING VAN EEN PROGRAMMA
- Een programma kan worden verwijderd door op de toets DUUR KOOKTIJD enervoigens op de toets"- te drukken tot op de display de tijd 0.00 worden afgebeeld.

BELANGRIJK:

OP HET EIND VAN ELKE GEPRO-GRAMMEERD KOOKPROGRAMMA WORDT AANBEVOLEN OP DE TOETS

TE DRUKKEN, ANDERS ZAL DE OVEN NIET HANDBEDIEND FUNCTIONEREN.

ALGEMENE AANBEVELINGEN EN OPMERKINGEN

• De elektrische aansluiting要去 alttijd worden verb broken alvorens werkzaamheden binnen de oven uit te voeren of opplaatsen waar de mogelijkheid bestaat met gedeelten onder spanning in aanraking te komen.
• De bordenopwarmruimte Niet gebruiken om brandbare vloeistoffen of nied-hitte bestendige voorwerpen zoals hout, papier, spuitbussen, lucifers, enz. in op te bergen.
• Regelmatig de rubberen toevoerslang controlleren en erop toezien dat zij Niet te zich langs hare wanden loopt, geen knikken heeft of ingeklemd is, en verder in goede staat verkeert. Op uiterlijk de aangegeven datum要去 de slang worden verrangen en要去 de twee uiteinden met behulp van genormaliseerde slangenklemmen worden bevestigd.
• Mochten de kraantjes na verloop vanijd stroever gaan draaien, dan dient men zich tot de Servicedienst te wenden.
• De geëmailleerde of verchroomde delen moeten met lauw zeepsop of met Niet schurende schoonmaakmiddelen worden

schoongemaakt. De bovenste branders en de vlamverdelers kunnen daarentegen ook met een metalen borsteltje worden ontkoekt. Goed afdrogen.
- Geen schuurmiddelen gebruiken voor het schoonmaken van geëmailleerde of verchroomde delen.
- De kookplaat要去ijdens het schoonmaken Niet overstromen. Erop toezien dat er geen water of ander materiaal in de openingsen van de brandersholders komt, waar dit gevaar op zou+kunnen opleveren.
- De ontstekingsstiften voor de elektrische ontsteking要去en na elk gebruik schoon worden gemaakt en afgedroogd; vooral als er is gemorst of overgekoekt.
- Niet gegen de geëmailleerde delen en ontstekingsstiften (indien aanwezig) stoten.
- Als het fornuis zich wordt gebruikt, wordt het aanbevolen de hoofdkraan (of de kraan aan de muur) van het gas te sluiten.
- U MAG HET HANDVAT VAN DE OVENDEUR NOOIT GEBRUIKEN OM HET FORNUIS MEE OP TE TILLEN
- Een eventuele overmatige verhitting van de buitenwanden van de oven zal de beveiligingsinrichting in werkking doen treden. Deze de elektrische voeding zal onderbreken. Het herstel van de voeding gebeurt automatisch zodra de buitentemperatuur van de oveneer binnen de vastgestelde limieten zal zich teruggekeerd. Er worden echter op gewezen dat een eventuele regelmatige interventie van de beveiliging door een abnormale gebruikssituatie (bijv. een defect aan de thermostat die temperatuur binnen de oven regelt)veroorzaakt worden. In zo'n geval dient de hulp van de technicus te worden ingeroepen.
- Als de oven en grill voor de eerste koer worden aangestoken is het möglichk dat een typische brandlucht worden waargenomen en kan er rook uit de ovenmond zich komen. Dit is het gevolg van de oppervlakte-behandeling. Het worden aanbevolen de oveneerst leeg te lately functioneren, alvorens er gerechten in te bereiden.
- Sommige modellen zijn uitgerust met een koelmotor.

De fabrikant kan nicht aansprakelijk worden gesteld voor schade aan Personen of zaken als gevolg van een slechte installmente of een Niet juist gebruik van het formuis.

Bij afwijkingen, en vooral als er gaslekken of stroomdispersies worden geconstasteerd, dient onmiddelijk een technicus te worden geraadpleegd.

Figures / /Figuras / Figures/ Abbildungen/Afbeeldingen

A = Auxiliaire/Auxiliar/Auxiliary/Hilfsbrenner/Hulpbrander
SR = Semi-rapide/Semirapido/ Semi-rapid/Halfsnelle br./ Normalbrenner
R = Rapide/Rapido/Rapid//Schnellbrenner/Snellbrander
C = Triple flamme/ Ultrarrapido/Ultra-rapid/ Kranzbrenner/Kroonbrander

1

B

C

D

3

Figures / /Figuras / Figures/ Abbildungen/Afbeeldingen
