Merk	ROSIERES
Model	RVG7WL4WC5B
Producttype	Inbouw gaskookplaat
Afmetingen (B x D x H)	595 x 505 x 42 mm (schatting voor 4-branders model)
Gewicht	Ongeveer 12 kg (schatting)
Voeding	220-240 V ~ 50/60 Hz, 1 W (elektronische ontsteking)
Gassoort	Aardgas G20 (20 mbar) of butaan/propaan G30 (28-30 mbar)
Aantal branders	4 (1 hulp-, 1 semi-snelle, 2 snelle) - mogelijke configuratie
Totaal gasvermogen	8,15 kW (voor 4-branders model G20)
Veiligheid	Vlambeveiligingsinrichting (FFD) op elke brander
Ontsteking	Geïntegreerde elektronische ontsteking
Oppervlaktemateriaal	Keramisch glasoppervlak
Onderhoud en reiniging	Reinigen met zeepsop en niet-corrosief reinigingsmiddel. Vermijd schurende producten. Droog de branders na het reinigen.
Installatie	Inbouw in een werkblad van 25 tot 45 mm dik. Minimale afstand tussen meubels: 17 cm (60 cm) of 25 cm (75 cm).
Elektrische aansluiting	Aansluiting op geaard stopcontact. Meerpolige stroomonderbreker aanbevolen. Kabel 3x0,75 mm² H05 GG-F (60-75 cm).
Gasaansluiting	Aansluiting met flexibele slang (max 2 m). Gebruik conforme afdichtingen. Controleer op lekken met zeepsop.
Reserveonderdelen	Verkrijgbaar bij de klantenservice (injectoren, roosters, branderdeksels).
Garantie	Niet gespecificeerd in de handleiding, meestal 2 jaar.
Normen	In overeenstemming met richtlijn 2009/142/EG (GAD) en verordening 2016/426 (GAR). CE-markering.
Installatieklasse	Klasse 3 (inbouw)
Land van herkomst	Niet gespecificeerd, waarschijnlijk Frankrijk of Europa.

Veelgestelde vragen - RVG7WL4WC5B ROSIERES

Hoe steek ik een brander aan?

Druk op de knop en draai hem tegen de klok in tot het symbool voor maximale vlam (stand 10). Houd 5 seconden ingedrukt na ontsteking. De elektronische ontsteking genereert vonken zolang de knop wordt bediend. Als de stroomtoevoer ontbreekt, gebruik dan een lucifer of aansteker.

Wat te doen als de brander niet aangaat?

Controleer of de branderdeksels correct zijn geplaatst. Zorg ervoor dat het apparaat op elektriciteit is aangesloten. Als de brander na 5 seconden niet ontsteekt, stop dan en wacht 1 minuut voordat u het opnieuw probeert. Als het probleem aanhoudt, controleer dan de gastoevoer en neem contact op met de klantenservice.

Hoe pas ik de kookplaat aan op flessengas (butaan/propaan)?

Vervang de injectoren door die geschikt zijn voor G30-gas (zie vermogenstabel). Stel het minimale debiet af door de stelschroef (schema 9) met de klok mee tot aan de aanslag te draaien. Na aanpassing vervangt u het typeplaatje door het meegeleverde plaatje.

Hoe stel ik de vlam minimaal in?

Steek de brander aan en draai de knop naar de minimale stand (1). Verwijder de bedieningsknop en stel de stelschroef bij met een kleine schroevendraaier om een vlam van ongeveer 3-4 mm te krijgen. Voor butaan/propaan draait u de schroef helemaal vast. Plaats de knop terug na het afstellen.

Hoe reinig ik de kookplaat?

Zorg ervoor dat de kookplaat is afgekoeld en losgekoppeld voordat u gaat reinigen. Gebruik warm zeepsop of een niet-corrosief reinigingsmiddel. Gebruik voor roestvrij staal een specifiek reinigingsmiddel. Droog de branders grondig voordat u ze terugplaatst. Gebruik nooit schurende producten of spuitbussen.

Wat zijn de belangrijke veiligheidsmaatregelen?

Laat nooit onbewaakt koken met vet of olie (brandgevaar). Blus een vuur niet met water: bedek de vlam. Raak hete zones niet aan. Houd kinderen jonger dan 8 jaar uit de buurt. Gebruik geen niet-goedgekeurd beschermingsapparaat. Als het oppervlak is gebarsten, schakel het apparaat dan uit en raak het glas niet aan.

Wat te doen bij een barst in het keramische glasoppervlak?

Schakel onmiddellijk alle branders en het elektrische verwarmingselement uit. Isoleer het apparaat van het elektriciteitsnet (haal de stekker eruit of schakel de stroomonderbreker uit). Raak het oppervlak niet aan en gebruik het apparaat niet meer. Neem contact op met de klantenservice voor vervanging.

Hoe installeer ik de kookplaat in een werkblad?

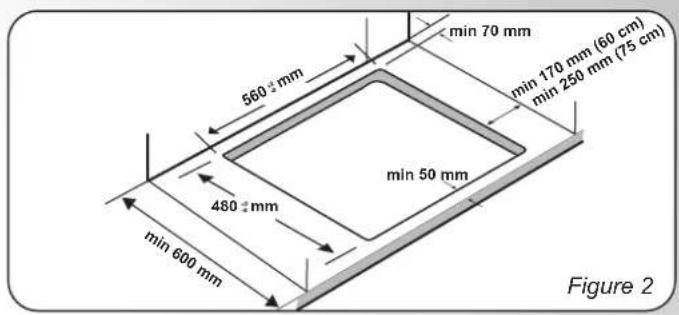

Snijd een opening volgens de aangegeven afmetingen (schema 2). Het werkblad moet een dikte hebben van 25 tot 45 mm en hittebestendig zijn (tot 100°C). Plaats de afdichtingsstrip rond de rand. Bevestig de kookplaat met de meegeleverde bevestigingsbeugels. Zorg voor een minimale afstand van 70 mm tot de achterwand en 70 cm erboven (afzuigkap).

Welke soorten pannen gebruiken?

Gebruik pannen met een platte bodem waarvan de diameter overeenkomt met de grootte van de brander (zie tabel A). Stel voor kleine pannen de vlam zo af dat deze niet over de bodem heen komt. Gebruik geen pannen met een concave of convexe bodem. Plaats geen metalen voorwerpen (messen, deksels) op de kookplaat.

Hoe neem ik contact op met de klantenservice?

Controleer voordat u belt het stopcontact, de gastoevoer en de aansluitingen. Als de storing aanhoudt, schakel het apparaat dan uit en neem contact op met de klantenservice van ROSIERES. Reserveonderdelen (injectoren, roosters, enz.) zijn verkrijgbaar bij deze service. Bewaar het serienummer van het apparaat.

GEBRUIKSAANWIJZING RVG7WL4WC5B ROSIERES

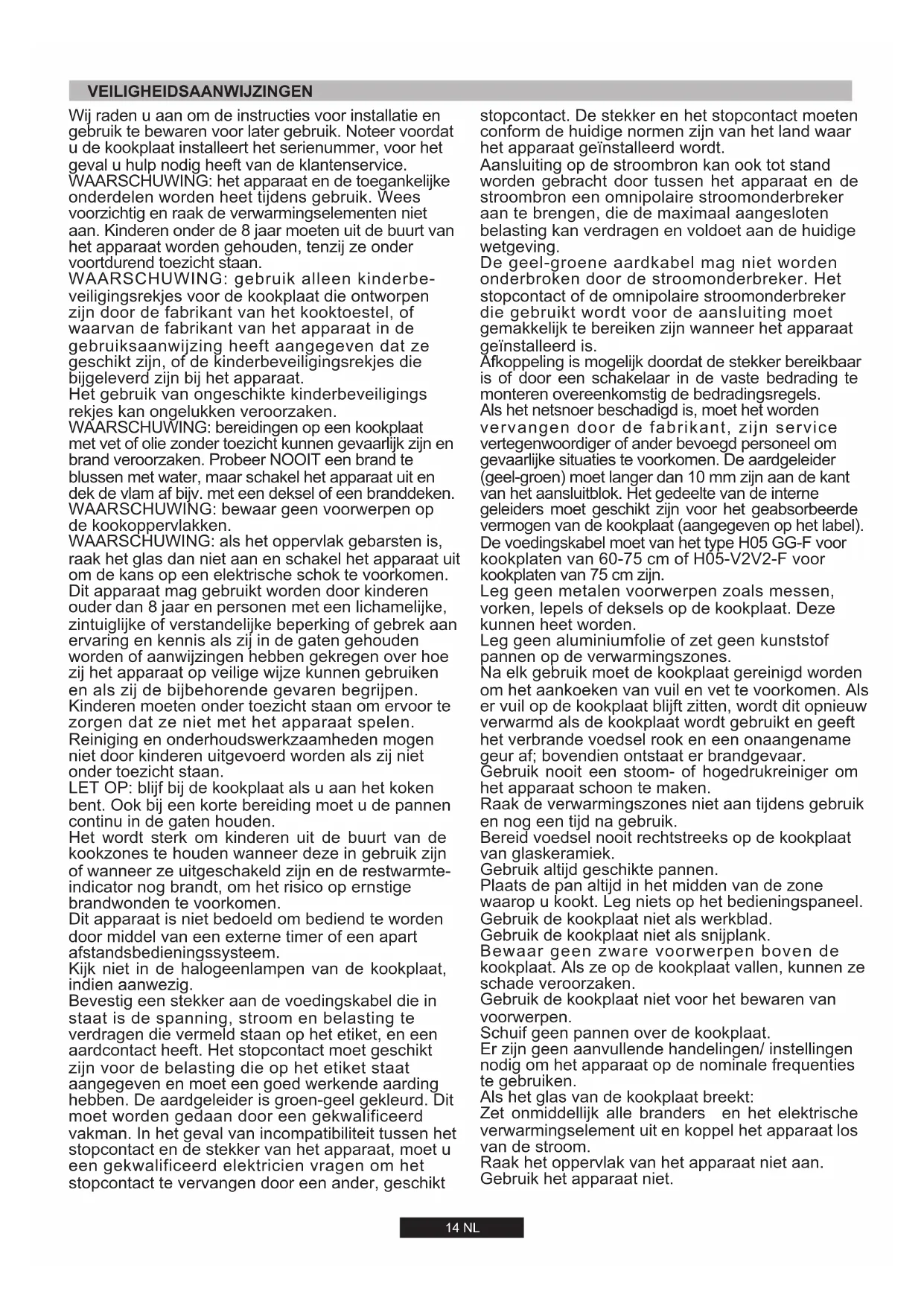

VEILIGHEIDSAANWIJZINGEN

Wij raden u aan om de instructies voor installmentie en gebruik te bewaren voor later gebruik. Noteer voordat u de kookplaat installeert het serienummer, voor het geval u hulp nodig heeft van de klantenservice.

WAARSCHUWING: het apparaat en de toegankelijkke onderdelen worden heetijdens gebruik. Wees voorzichtig en raak de verwarmingselementen Niet aan. Kinderen onder de 8aar moeten uit de buurt van het apparaat worden gehonden, tenzij ze onder voortdurend toenlicht staan.

WAARSCHUWING: gebruik alleen kinderbeveiligingsrekjes voor de kookplaat die ontworpen zijn door de fabrikant van het kooktoestel, of waarvan de fabrikant van het apparaat in de gebruiksaanwijzing heeft aangegeven dat ze geschikt�n, of de kinderbeveiligingsrekjes die bijgeleverd�n bij het apparaat.

Het gebruik van ongeschichte kinderbeveiligings,
rekjes kan ongelukken veroorzaken.

WAARSCHUWING: bereidingen op een kookplaat met vet of olie zonder toezicht hunnen gevaarlijk zijn en brand veroorzaken. Probeer NOOIT een brand te blussen met water, maar schakel het apparaat UIT en dek de vlam af bijv. met een deksel of een branddeken.

WAARSCHUWING: bewaar geen voorwerpen op de kookoppervlakken.

WAARSCHUWING: als het oppervlak gebarsten is, raak het glas dan Niet aan en schakel het apparaat uit om de kans op een elektrische schok te voorkomen. Dit apparaat mag gebruikt worden door kinderen ouder dan 8aar en Personen met een lichamelijke, zintuiglijke of verstandelijk beperking of gebrek aan ervaring en kennis als zich in de gaten gehonden worden of aanwijzingen hebben gekregen over hoe zich het apparaat op veilige wijze kunnen gebruiken en als zich de bijbehorende bevaren begrijpen.

Kinderen要去ndertoezichtstaanomervoor te zorgendatze Nietmethetapparaat spelen.

Reiniging en onderhoudswerkzaamheden mogen Niet door kinderen uitgevoerd worden als zij nicht onder toezicht staan.

LET OP: blij bij de kookplaat als u aan het koken bent. Ook bij een korte bereiding moet u de pannen continu in de gaten honden.

Het worden sterk om kinderen uit de buurt van de kookzones te houden wanner.Deze in gebruik zijn of wanner ze uitgeschakeld zich en de restwarmteindicator nog brandt,om het risico op ernstige brandwonden te voorkomen.

Dit apparatus is nicht bedoeld om bediend te worden door middel van een externe timer of een apart afstandsbedieningssystem.

Kijk Niet in de halogeenlampen van de kookplaat, indien aanwezig.

Bevestig een stekker aan de voedingskabel die in staat is de spanning, stroom en belasting te verdragen die vermeld staan op het etiket, en een aardcontact heeft. Het stopcontact要去 geschikt zichen voor de belasting die op het etiket staat aangegeven en要去 een goed werkende aarding hebben. De aardgeleider is groen-geel gekleurd. Dit要去 worden gedaan door een gekwalificeerd vakman. In het geval van incompatibilititeitussen het stopcontact en de stekker van het apparaat,要去 u een gekwalificeerd elektricien vragen om het stopcontact te verrangen door een ander, geschikt

stopcontact. De stekker en het stopcontact要去en conform de huidige normen zichn van het land waar het apparaat geinstalleerd worden.

Aansluiting op de stroombron kan ook tot stand worden gebracht door tussen het apparaat en de stroombron een omnipolaire stroomonderbreker aan te brengen, die de maximaal aangesloten belasting kan verdragen en voldoet aan de huidige wetgeving.

De geel-groene aardkabel mag nicht worden onderbroken door de stroomonderbreker. Het stopcontact of de omnipolaire stroomonderbreker die gebruikt worden voor de aansluiting要去 gemakkelijk te bereiken zich wanner het apparaat geinstalleerd is.

Afkoppeling is möglichdoordat de stekker bereikbaar is of door een schakelaar in de vaste bedrading te monteren overeenkomstig de bedravingsregels.

Als het netsnoer beschadigd is, moet het worden verrangen door de fabrikant, zich service vertegenwoordiger of ander bevoegd personeel om gevaarlijke situatuies te voorkomen. De aardgeleider (geel-groen) moet langer dan 10mm zich aan de kant van het aansluitblok. Het gedeelte van de interne geleiders要去 geschikt zich voor het geabsorbeerde vermogen van de kookplaat (aangegeven op het label).

De voedingskabel要去 van het type H05 GG-F voor kookplaten van 60-75 cm of H05-V2V2-F voor kookplaten van 75 cm়.

Leg geen metalen voorwerpen zoals messen, vorken, lepels of deksels op de kookplaat. Deze kunnen heet worden.

Leg geen aluminiumfolie of zet geen kunststof pannen op de verwarmingszones.

Na elk gebruik要去 de kookplaat gereinigd worden om het aankoeken van vuil en vet te voorkomen. Als er vuil op de kookplaat blijft zitten, worden dit opnieuw verwarmd als de kookplaat worden gebruikt en geeft het verbrande voedsel rook en een onaangename geur af; bovendien ontstaat er brandgevaar.

Gebruik nooit een stoom- of hopedrukreiniger om het apparaat schoon te make.

Raak de verwarmingszones Niet aanijdens gebruik en nog een tijd na gebruik.

Bereid voedsel nooit rechtstreeks op de kookplaat van glaskeramiek.

Gebruik.altijd geschikte pannen.

Plaats de pan.altijd in het midden van de zone waarop u kookit. Leg niets op het bedieningspaneel.

Gebruik de kookplaat Niet als werkblad.

Gebruik de kookplaat Niet als snijplank.

Bewaar geen zware voorwerpen boven de kookplaat. Als ze op de kookplaat vallen, können ze schade veroorzaken.

Gebruik de kookplaat Niet voor het bewaren van voorwerpen.

Schuif geen pannen over de kookplaat.

Er zijn geen aanvullende handelingen/instellenng nodig om het apparaat op de nominale frequenties te gebruiken.

Als het glas van de kookplaat breekte:

Zet onmiddelijk alle branders en het elektrische verwarmingselement uit en koppel het apparaat los van de stroom.

Raak het oppervlak van het apparaat Niet aan.

Gebruik het apparaat Niet.

Deze inbouwkookplaten zijn bestemd voor installmentie in een werkblad dat bestand is谈起 temperaturen van 100^ en een dikte hebben tussen 25 en 45mm . Voor de inbouwmaat dient u zich te honden aan de maten zoals aangegeven in figuur 2.

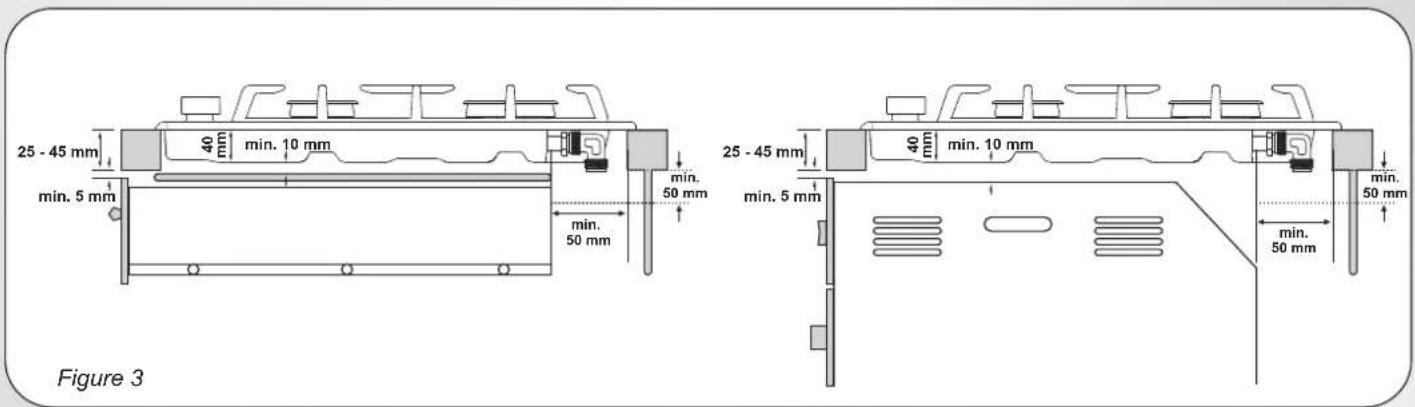

Wanner er een ruimte is:tussen de inbouw kookplaat en de ruimte daaronder moet er een scheidingsplaat van isolatiematerialiaal geplaatst worden (bijvoorbeeld hout) (figuur).2

De kookplaat dient zo te worden ingebouwd dat er aan de linker- en rechterzijde minstens. ruimte isussen17 cm (60 cm) of 25 cm (75 cm) kookplaat en kastern of verticale panelen (zie figuur). De afstand2 tussen kookplaat en acheerwand dient minstens. te zichn.70 mm De afstand tussen de kookplaat en ieder ander apparaat erboven (bijv. een afzuigkap) mag nooit kleiner zichn dan 70 cm. (fig. 4)

Metalen voorwerpen in de lade konnen het worden door luchtrecirculatie.

Het worden waarom aanbevolen een houtenCUSenplaat te gebruiken. Belangrijk: op figuur 1 kunt u zien hoe de afdichtingskit moet worden aangebracht.

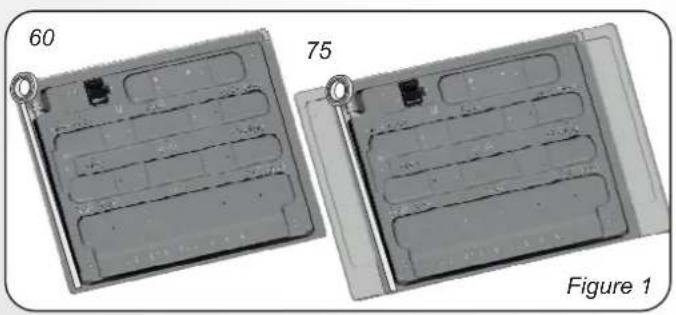

Het vastzetten in het meubel geschiedt door de bijgeleverde bevestigingsbeugels die aan de onderzijde op de waarvoort bestemde plaats worden vastgedraaid.

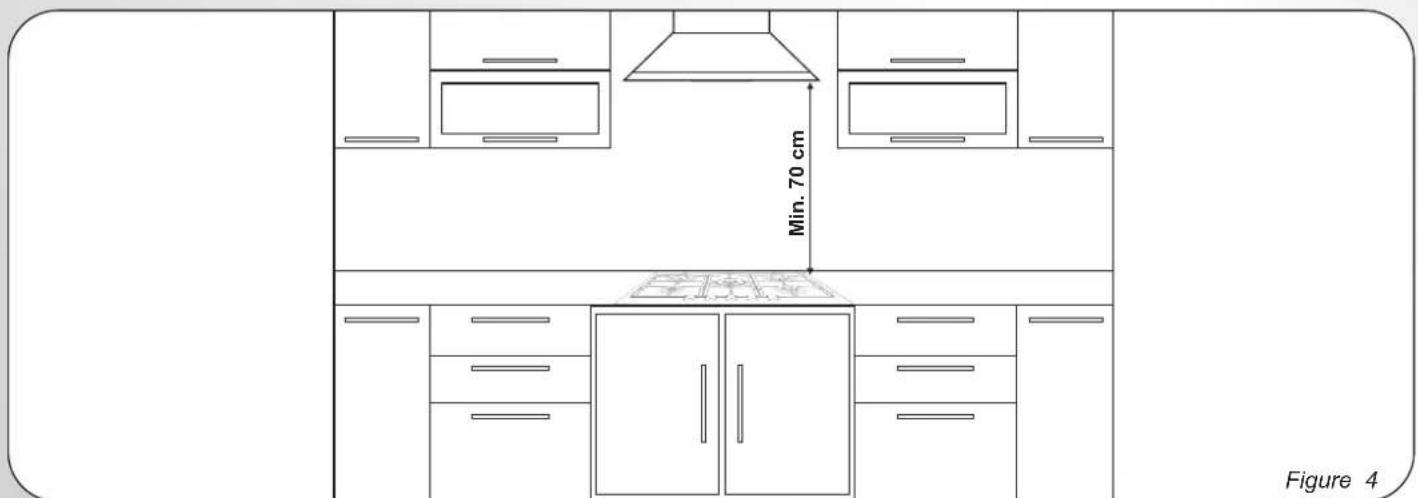

Wanneer een kookplaat van 60 cm of een kookplaat van 75 cm boven een ingebouwde oven worden geplaatst,要去 deze worden gekoeld met een ventilator.

1.2. DE JUISTE OMGEVING

Dit apparaat要去 worden geinstalleerd in overeenstemming met de geldende voorschriften en alleen in een goedGeVentileerde ruimte. Lees de instructucts voor het installereren of gebruiken van dit apparaat.

Een gaskookplaat produeertijdens het gebruik warmte en vocht in de ruimte waarin deze is geinstalleerd. Wilt u zeker zijn van een goede ventilatie van de ruimte open waar dan de ventilatierootsters of installeren een afzuigkap met een afvoer.

Bijen intensief en langdurig gebruik van het apparaat kan het nodig zijn extra te ventileren door bijvoorbeeld een raam open te zetten of de afzuligkap op de hoogste stand te zetten.

Voor de installmentie dient u ervoor te zorgen dat de lokale distributie omstandigheden (aard van het gas en de gesdruk) en de afstelling van het apparaat compatabel zich. De afstellingsvoorwaarden voor deze toepassing worden vermeld op het etiket (of typeplaatje). Dit apparaat is Niet aangesloten op een evacuatoriesystem. Het worden geinstalleerd en aangesloten in overeenstemming met de huidige installmentevoorschriften met bijzondere aandacht voor de relevante eiserin inflatable ventilatie.

In het geval dat er geen mogelijkheid is om een afzuigkap te installereren, is het nodig een elektrische ventilator te plaatsen, met afoer of in het raam. Deze ventilator moet geschikt zijn voor een keuken en een capacititeit hebben van 3 tot 5maal het volume van de keuken per uur. De installeur dient zich te houden aan de geldende wete经营活动.

"De installmentie van het geciteerde apparaat dient overeen te komen met deplaatselijk geldende normen."

Controleer de geveens op het typeplaatje op het apparaat, die zich bevindt aan de binnenzijde onder in de kookplaat, en verzeker u er verwolgens van dat het apparaat goed geaard is en gevoed.

Voor het aansluiten, dat wettelijk verplicht is.

Opgelet: contrôleer de aarding van het apparaat alvorens aan te sluiten. De fabrikant is nicht verantwoordelijk voor eventuele materiele of personeelijke schade als gezolg van een gebruik van een Niet geaard toestel of na beschadiging opgetreden aan het netsnoer.

Voor apparaten zonder stekker dient u een stekker op het aansluitnsnoer te monteren die het vermogen als aangegeven op het typeplaatje kan verweken. De kabel moet altijd bereikbaar zich. De aarde kabel is uitgevoerd in groengeel.

Wanner deplaat direct verbonden is met hetelektriciteitsnet moet een stroomonderbreker geinstalleerd worden.

Wanner die voedingskabel beschadigd is, dient deze verrangen te worden door een erkende reparateur, om onnodige risico's te vermijden.

De aarde-draad (groen en geel van kleur) moet ten minste 10mm longer zijn dan de beiden draden. De doorsnee van de kabel moet in een goede verhouding staan tot de maximale aansluitwaarde van de kookplaat. Zie voor de netspanningsgeevens het typeplaatje op de kookplaat en controllerer of het neue netsnoer van het type H05 GG-F voor kookplaten van 60-75 cm of H05-V2V2-F voor kookplaten van 75 cm is.

HOOFDAANVOER	ONDERSTROOM	L	BRUINE DRAAD
	GEAARD		GROEN/GELE DRAAD
	NEUTRAAL	N	BLAUWE DRAAD

In het onwaarschijnlijke geval dat een scheur zou verschijnen op het glas, haal onmiddelijk de stekker uit het contact en neem contact op met de klantenservice. Het apparaat is nicht bedoeld voor gebruik met een externe timer of afstandsbediening.

2.2. GAS AANSLUITEN

Het aansluiten van het apparaat op het gasnet of gasflessen dient te gebeuren volgens de wettelijk geldende voorschriften. Speciale aandacht zal worden besteed aan voorzieningen voor ventilatie. Alle installmentatie werkzaamheden dienen to worden gedaan met de stroom afgekoppeld van het stroomnet.

Op het typeplaatje is aangegeven voor welke type gas dit apparaat geschikt is.

De gasaansluiting dient te gebeuren volgens de voorschriften van het land van de installmentie, pas nadat u gecontroleerd hebt of het type gas uiit de fabriek overeenstemt met de installmentie. Als dit Niet het geval is, volg de onderstaande stappen.

Voor gas-vloeistof (gasfles), gebruik drukregelaars die voldoen aan de huidige normen. Gebruik alleen kranen, afdichtingsringen, fittingen en flexibele ledingen die voldoen aan de normen in het land van installmentie. Voor sommige modellen is een conische koppeling voorzien voor het installereren van het apparaat, in landen waar dit type koppeling is verplicht in figuur 8, is te zien hoe de verschillende soorten Koppelingen te herkennen (CY = cilindrische, CO = conische) in alleGeVallen dient het cylindrische gedeelte van de koppeling verbonden te worden met de plaat. Wanner u de kookplaat aansluit op de gastoevoer door het gebruik van slangen, mag de maximale afstand overbrugd door de slang Nieteer dan 2 meter overschrijden.

Om möglich schade aan de kookplaat te voorkomen, voert u de installmentie zoals aangegeven in schema 6 UIT:

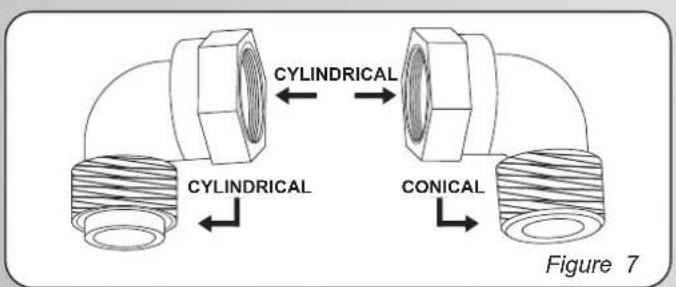

1) zoals weergegeven in het schema, monteer de delen achtereenvolgens:
A: cilindrische mannelijke adaptor
B: afdichting
C: vrouwelijkke gasadaptor cilindrisch-conisch of cilindrisch-cilindrisch
2) Draai de dichtingen vast. Denk eraan de buizen in positie te zetten.
3) Bevestig de aansluiting C met het gasnet met een vaste buis of flexibel staal.

Belangrijk: controller nadat u alle installmentie handelingen heegt verricht de aansluitpunten op een goede afsluiting. Gebruik hiervoor een zeepsopje. Nooit een vlam. Controller ook of de flexibele slang Niet in aanraking komt met bewegende delen van de keulenmeubelen zoals een lade zodate slang worden beschadigd.

Let op: als u een gaseur ruikt die uit het toestel lijkt te komen, schakel dan onmiddelijk de gastoevoer zich en bel een gekwalificeerde person. Ga Niet op zoek maar een leuk met een vlam.

Om de kookplaat aan een andere gassoort aan te passen, dient u de volgende handelingen uit te voeren.

verwijder pannendrager en branders

— gebruik de bijgeleverde pijpsleutel (7mm) om via de opening (fig. 7) van de branders bij de branderbasis te komen

• draai de inspuiher los en verrang deze door het passende type (zie tabel gasverbruik)

Schroef de inspuieter goed vast

Stel de brander af.

Zet de pannendrages en branders terug op hun plaats.

2.4.AFSTELLEN VAN DE BRANDERS

Na het aansteken van de brander, draait u de bedieningsknop op de laagste stand en verwijder de bedieningsknop, die gemakkelijk kan worden verwijderd met lichte druk.

Met eenkleine 'terminal' type schroevendraaier, kan het waakvlamschroefje worden aangepast (figuur 9). Door deze schroef in wijzerzin te draaien, vermindert het debiet van de vlam, door het draaien in gegenwijzerzin, verhoogt het debiet. Gebruik deze instelling om een vlam te verkrijgen van ongeveer 3 tot 4 mm lang, en verrang de bedieningsknop. Wanner het beschikkare gas butaan of propaan is (flessen gas), moet het waakvlamschroefje in wijzerzin worden gedraaid tot op het einde.

Zodra u klaar bent met de aanpassing van de vlam van de gasbrander, verrangt u het oude typeplaatje door het neue type geinstalleerd gas (meegeleverd met fornuis).

3. GEBRUIK VAN DE KOOKPLAAT

Dit apparatus is ontwikkeld en geproducedr voor koken bij

huishoudelijk gebruik. Elke andere vorm van gebruik is onjuist en derhalve gevaarlijk.

De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade veroorzaakt door onjuist, onredelijk en onverantwoord gebruik.

• Kinderenjonger dan 8aar moeten op veilige afstand worden gehonden, tenzijcontinu bewaakt. Dittapparaat isniet bedoeld voor gebruik door personen (inclusief kinderen) met een lichamelijk, zintuiglijke of verstandelijk handicap of met een gebrek aan ervaring en kennis, tenzijze zich opgeleid en begeleid in het gebruik van het apparaat door een persoon die verantwoerdelijk is voor hun verilgheid.

Bij het koken met vet of olie, loop Niet weg van de kookplaat. Oververhitte vetten of oliën+kunnen snel ontbranden.Probeer nooit een brand met water te blussen, maar schakel eerst het toestel uit en bedek de vlam met een deksel of een branddeken.Tijdens de werkng van de kookplaat, kunnen bereikbare delen zeer heet worden, dus het is aan te raden omjonge kinderen te verwijderen.Kinderen moeten onder toezicht worden gehouden zodate neiet met het apparaat gaan spelen.

Voor u de brander gebruikt,要去 u ervoor zorgen dat de de omtrek van het rooster centraal op de brander staat,zoals weergegeven in de afbeelding. Als u een gietijzeren rooster gebruikt,要去 deze in de onderste stand staan.Zorg ervoor dat het rooster in de correct positie staat.

• Gebruik nooit twee verschillende branders tegelijk om een pan teverwarmen.
• Gebruik nooit een grill, teppanyaki-plaat, visketel en soortgelijk kookgereedschap als de kookplaat een glazen oppervlak heeft.

Voordat u het gasfornuis inschakelt, moet u controleren of de branderdeksels in de juiste positie zijn geplaatst. Deze kookplaat is voorzien van een elektrische ontsteking om de brander te ontsteken. Doe het volgende om de branders te ontsteken:

• Duw in en draai linksom maar het symbool van de grotere vlan of maar stand 10 en blijf tot 5 Seconden na ontsteking induwen. Het ontstekingsysteme zal doorgaan met het genereren van vonden zolang de bedieningsknop worden ingedrukt.

Waarschuwing: Als er geen elektriciteit op het apparaat aanwezig is om de brander te ontsteken, moet een lucifer of aansteker worden gebruikt, en wel als volgt:

• Houd een brandend lucifer of aansteker bij de brander
• Duw de knop in en draai de knop linksom maar het grotere vlamssymbol 1 ofaar stand 10 en blijf tot 5 Seconden na ontsteking induwen Waarschuwing: Als de brander na 5Seconden nog nicht brandt, moet u stoppen en ten minste 1 minut wachten voordat u nogmaals probeert de brander te ontsteken.

KNOPBEDIENING

Elke knop regelt elke brander, zoals weergegeven in de afbeelding. De knappen hebben 10 stappen van de hoogste vlam tot de laagste vlam. Probeer nooit te schakelen van O waar 1 (met de klok mee)

Indicatoren

+	Brander bestuurd met de bedieningsknop
○	Uitgeschakelde brander
10·	Hoogste vermogensinstalling en elektrische ontsteking
6·1	Laagste vermogensinstalling

Voor optimaal gebruik van de branders raden wij u aan pannen te gebruiken die bij de branders passen.

Om de branders optimaal te benutten, raden wij u aan pannen te gebruiken waarvan de diameter nicht kleiner is dan hieronder aangeduid:

Table A

Brander Type	Ø paffen (cm)	Vermo- gen (kW)	G20/20 mbar (methane)	G30/28-30 mbar (LPG)
AUX Aux	10 - 18	1,00	95 l/h	73 g/h
SR Half snel	12 - 22	1,75	167 l/h	127 g/h
R Snel	16 - 26	2,70	257 l/h	196 g/h
DC 4,5 kW Mono	16 - 26	4,50	429 l/h	327 g/h

In het geval dat ukleinere pannen wilt gebruiken, dient u zich er van te verzekeren dat u de vlam zo instelt dat deze net de onderijde van de pan raakt. Het gebruik van holle of bolle pannen worden ernstig afgeraden.

WAARSCHUWING: in het geval dat de vlam een keer te groot wordt, draai dan de knop zich en wacht minstens 1 minuut alvorens u de gaspit weeontsteekt.

Als na verloop vanijd de gaskranen moeilijk vast te draaien zich, is het moodzakelijk deze te smeren. Dit kan enkel worden uitgevoerd door een erkende technicus.

4. ONDERHOUD EN REINIGEN

Voordat u gaat demonteren of schoonmaken dient u de stroomvoorziening af te sluiten door de stekker uit het stopcontact te halen of de stroomtoevoer via de zekering af te sluiten. Zorg ervoor dat het apparatusaat volledig is afgekoeld.

Reinig de geemalleerde, verchroomde en geverfde delen met handwarm water en met een Niet agressieve allesreiniger.

Gebruik voor de roestvrijstalen delen een rvs reiniger die gewoon in de winkel verkrijgbaar is.

Aluminium kunt u het Beste reinigen door eerst met een met olie doordrenkte doek te poetsen en dit verwolgens met een alcoholhoudend middel af te nemen.

Gebruikijdens het schoonmaken nooit: schuurmiddelen, bijtende schoonmaakmiddelen, bleekmittel de of zuren.

Voorkom dat er op de geemallerde, roestvrijstalen of geverfde delen zuren blijven liggen (azijn, citroensap etc.)

De brandervoet kunt u reinigen met water en allesreinger. Als u deoorspronkelijke glans terug wil krijgen, kunt u een special schoonmaakmiddel voor aluminiumlegeringen gebruiken.

De brandereksen, gemaakt van staal met@emailne, kunt u reinigen in warm water met reinigingsmiddel. U dient alle aangekoeke deeltjes te verwijden de onregelmaligkeit in devlam kannenveroorzaken.

Na het reinigen要去en brandervoet en branderdeksel goed worden gedroogd. Let hierbij op de buisjes in de brandervoet. Zet daarna de branders zorgvuldig op hun plaat.

LET OP: Zorg er voor dat na het schoonmaken de branders op de juiste plaats zitten en dat het branderdeksel goed op de brandervoet zit. Dit om een slecht vlambeeld en schade aan de brandervoet te voorkomen.

Het worden aanbevolen om alles wat kan smelten zoals plastiek, suiker of producten met een hoog suikergehalte weg te houden van de kookplaat.

• Neem een pau druppels van een specifiek reinigingsmiddel voor glazen oppervlakken

• Wrijf met kracht op de verwulde onderdelen, indien möglich, met een zachte doeok of eenlicht vochtige papieren doeok

-Droog met een zachte doek of keukenpapier totdat het oppervlak schoon is. Indien erna nog steeds vlekken blijven :

• neem opniew een doek met een paar druppels glasreiniger

• verwijder de vlekken met een schraper in een hoek van 30^ tot er geen hardnekkige vlekkenmeer zich

• Veeg met een zachte doek of keukenpapier droog totdat het oppervlak schoon is

• Herhaal indien nodig

het gebruik van het scheermes of schraper kan het oppervlak Niet beschadigen indien een hoek van 30^ worden gerespecteerd. Hou hetmes buiten het vereik van kinderen.

Tips: Regelmatig reinigen is van essentieel belang om een beschermlaag te latente krassen en slijtage voorkomt. Zorg ervoor dat het oppervlak schoon is voordat u de kookplaat opnieuw gebruikt. Om sporen van water en kalksteen te verwijderen, wacht tot de planta is afgekoeld en gebruik een paar druppels witte azijn of citroensap. Veeg tenslotte de druppels weg met een papieren doek en een paar druppels van het specifieke product.

Het kan natuurlijk gebeuren dat er met uw kookplaat iets nicht in orde is. Alvorens de service Dienst te bellen (in het geval dat de kookplaat Niet goed werkt):

• controller of de stekker juist is aangesloten en in het stopcontact zit;
• controller of de gastoevoer goed is.

In het geval dat er垦s nicht functioneert, haal dan de stroom van het apparaat. Maak het apparaat in geen geval open maar neem contact op met de Technische Dienst.

Dit apparatus is gemarkeerd volgens de Europese norm 2012/19/EU inzake Afval van elektrisch en elektronisch apparatusur (WEEE). WEEE bevat zowel verontreinigende substanties (die negatieve gevolgen op het milieu kannen hebben) en basiscomponenten (die hergebruikt kannen worden). Het is belangrijk om WEEE aan bepaalde behandelingen te onderwerpen om alle vervuilende

onderden te verwijderen en op juist wijze afstand van te doen, en alle materialen te herstellen en te recyclen.

Particulieren können hier een belangrijke rol in spelen door te zorgen dat een WEEE geen milieukwestie worden; het is essentieel de volgende basisregels te volgen:

• WEEE mag niet als huishoudelijk afval worden beschouwd.
• WEEE要去onderhandigdaan relevante inzamelpunten die
  wordenbeheerd door de gemeente of door geregistreede bedrijven. Inveel landen bestaat er voor groote WEEE een ophaaldienst.
• Als u een新模式 apparaat koopt, kan het oude bij de leverancier worden ingeleverd, wieke het Gratis bij u moet afhalen op een een-op-eén basis, zolang het apparaat van soortgelijk type is en bezelfde functies heeft als de geleverde apparatuur.

HET MILIEU BESPAREN ENRESPECTEREN

Gebruik indien möglich een deksel om de pan te bedekken. Regel de vlam om de diameter van de pan Niet te overlappen.

7. CONFORMITEIT

Het apparaat voldoet aan de Europese Richtlijn 2009/142/EG (GAD) en vanaf 21/04/2018 aan Verordening 2016/426 betreffende gasverbrandingstoestellen (GAR).

Door hetplaatsen van de mantering op dit product, verklaren wij, op once eigen verantwoordelijkheid, alle Europese veiligheids-, gezondheids- en milieu-eisen na te leven opgesteld in de regelgeving geldig voor dit product.

Table 1

Branderplaat	4 Gaz - L1 - Diamond	5 Gaz - L2 - Central Wok	5 Gaz - L3 - 4+1
Brander	AUX/SR/2R	AUX/SR/2R/DC	AUX/2SR/R/DC
Type	PVUH60MF	PVUH75MF	PVUH75MF
FFD	JA	JA	JA
AUX 1kW	1	1	1
SR1,75kW	1	1	2
R 2,7 kW	2	2	1
DC4,5kWMono-	1	1
Nominale warmte-input	8,15kW	12,65kW	11,70 kW
G20/20mbar	776l/h	1204l/h	1115l/h
G30/28-30 mbar	593 g/h	920 g/h	850 g/h
Installatie classe	3	3	3
Spanning (V) /Frequentie (Hz)	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz
Elektrisch vermogen	1	1	1
Ontsteking	JA	JA	JA
Afmeting product (mmxmm)	595x505x42	745x505x42	745x505x42

Die toestel is bestemd voor huishoudelijk gebruik, Niet voor professioneel gebruik.

GAST TYPE HOBS

	GasType		G20	G20	G25.1	G25.3	G30/G31	G30/G31	G30/G31
	GasPressure		20 mbar	25 mbar	25 mbar	25 mbar	28-30 mbar	37 mbar	50 mbar
Burners	Max(kW)	Min(kW)	Injector NG Max - Min	Injector NG Max - Min	Injector NG Max - Min	Injector NG Max - Min	Injector LPG Max - Min	Injector LPG Max - Min	Injector LPG Max - Min
AUX	1	0,3	72X (1kW-0,3kW)	70X (1kW-0,3kW)	74F1 (1kW-0,3kW)	72F1 (1kW-0,3kW)	50 (73g/h-22g/h)	46 (73g/h-25g/h)	46H2 (73g/h-29g/h)
SR	1,75	0,5	97Z (1,75kW-0,5kW)	91Z (1,75kW-0,5kW)	98Y (1,75kW-0,5kW)	102F3 (1,75kW-0,5kW)	65 (127g/h-36g/h)	61 (127g/h-40g/h)	58M (127g/h-44g/h)
R	2,7	0,8	112Y (2,7kW-0,8kW)	110F3 (2,7kW-0,8kW)	120F2 (2,7kW-0,8kW)	115F2 (2,7kW-0,8kW)	83 (196g/h-58g/h)	78 (196g/h-62g/h)	73S (196g/h-69g/h)
DC4,5kWMONO	4,5	2,4	155H3 (4,5kW-2,4kW)	150H3 (4,5kW-2,4kW)	157F3 (4,5kW-2,4kW)	150F3 (4,5kW-2,4kW)	107 (327g/h-167g/h)	100 (327g/h-175g/h)	95type6 (327g/h-189g/h)

GasCategories	I12E+3+	I12H3+	I12H3B/P
	G20/G2520/25mbar2E+	G2020mbar2H	G2020mbar2H
	G30/G31 28-30/37mbar 3+	G30/G31 28-30/37mbar 3+	G30/G31 30/30mbar 3B/P
Countries	BE,FR	CY,CZ,GB,GR,IE,I,T,PT,SI,ES,TR,CH	BG,HR,DK,EE,FI,LV,LT,NO,RO,SK,SE,CZ,SI,TR

GasCategories	II2H3B/P	II2EK3B/P	II2HS3B/P	II2E3B/P	II2E3B/P
	G20 20mbar 2H	G20 20mbar 2E	G20 20mbar 2H	G20 20mbar 2E	G20 20mbar 2E
	G30/G3150/50mbar3B/P	G25.325mbar2K	G25.125mbar2S	G30/G3137/37mbar3B/P	G30/G3150/50mbar3B/P
		G30/G3130/30mbar3B/P	G30/G3130/30mbar3B/P
Countries	AT,CH	NL	HU	PL	DE

De fabrikant stelt zich nicht aansprakelijk voor eventuele drukfouten in deze brochure. Kleine veranderingen en technische ontwikkelingen zijn voorhoven.
