ZX3011CUU - Elektrische oven Atag - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische oven
Merk	Atag
Model	ZX3011CUU
Binnenafmetingen (B x H x D)	43 cm x 19 cm x 38 cm
Nuttige inhoud	32 liter
Voedingsspanning	220-240 V ~ 50 Hz
Kabeldoorsnede	1,5 mm²
Beveiligingsapparaat (zekering)	16 A
Nominaal vermogen grill	2,925 kW
Totaal opgenomen vermogen tijdens koken	2,65 kW
Energieverbruik (opwarmen tot 175°C + 1 uur warm houden)	0,615 kWh
Kookstanden	Hetelucht, Gecombineerd koken, Turbo grill, Natuurlijke convectie, Dubbel grill, Enkel grill, Ontdooien, Warm houden
Pyrolyse reiniging	3 cycli: eco (1u30 + 2u), normaal (1u45 + 2u15), super (2u + 2u30)
Kinderslot (toetsenvergrendeling)	Ja
Automatische deurvergrendeling bij pyrolyse	Ja (na 2 minuten)
Binnenverlichting	Lamp 15 W, 220-240 V, 300°C, fitting E14
Meegeleverde accessoires	Omkeerbaar rooster, geëmailleerde braadpan, draaispit
Onafhankelijke timer	Ja (max 59 min 50 s)
Scherm in slaapstand	Ja

Veelgestelde vragen - ZX3011CUU Atag

Hoe stel ik de klok in?

Druk tegelijkertijd op de toetsen + en - gedurende enkele seconden tot het display knippert. Stel in met + of -, bevestig met de START/STOP-toets. Na enkele seconden wordt automatisch bevestigd.

Hoe voer ik een directe ovenbereiding uit?

Selecteer de kookstand met de selectietoets. De voorgestelde temperatuur verschijnt. Druk op START/STOP om te starten. U kunt de temperatuur aanpassen met de °C-toets. Om te stoppen, druk 1 seconde op START/STOP.

Hoe programmeer ik een uitgestelde bereiding?

Stel de stand en temperatuur in, druk dan op de toets 'Bereidingstijd' om de tijd in te stellen. Druk daarna op 'Einde bereiding' om de eindtijd in te stellen. De oven start automatisch om op de gekozen tijd klaar te zijn.

Hoe gebruik ik de onafhankelijke timer?

Druk op de timertoets (kloksymbool). Stel de duur in met + of - (max 59:50). De aftelling begint. Aan het einde klinken pieptonen. Druk op START/STOP om te stoppen. De timer is onafhankelijk van de oven.

Hoe activeer ik het kinderslot?

Druk op de START/STOP-toets tot u een korte piep en dan een lange piep hoort. Laat los wanneer de sleutel in het display verschijnt. Om te ontgrendelen, herhaal de handeling tot de sleutel verdwijnt.

Hoe start ik een pyrolysecyclus?

Verwijder de accessoires, controleer of de klok niet knippert. Druk op de functieselectietoets tot het pyrolysesymbool. Kies de duur (1u30, 1u45 of 2u) met + of -. Druk op START/STOP. De deur vergrendelt na 2 minuten. Wacht na de cyclus tot het is afgekoeld en reinig de as.

Hoe vervang ik de oventlamp?

Haal de stekker uit het stopcontact. Draai het lampglas een kwartslag naar links. Schroef de lamp los. Vervang door een lamp van 15 W, 220-240 V, 300°C, fitting E14. Plaats het lampglas terug en sluit de oven weer aan.

Wat moet ik doen als de oven niet warm wordt?

Controleer of de oven is aangesloten en of de zekering (16 A) niet is doorgebrand. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe gebruik ik het draaispit?

Steek de spie in het voedsel, bevestig de vorken, plaats de steun in de 3e richel. Steek de spie in het gat achterin de oven. Gebruik de braadpan op de laagste richel. Selecteer de draaispitstand.

Wat moet ik doen bij rook tijdens het koken?

Verlaag de kooktemperatuur. Als de oven vuil is, voer een pyrolysecyclus uit.

GEBRUIKSAANWIJZING ZX3011CUU Atag

Wij danken u voor de aankoop van uw oven en uw vertrouwen in Atag.

Om u te helpen de vele Voordelen te benutten die uw nieuwe oven u biedt, raden wij u aan zeer aandachtig de informatatie in deze handleiding te lezen.

Atag ontwikkelt ononderbroken weitere technologieën en past de meest recente innovaties toe om u de best möglichke oven te bieden.

De combinatie van de talrijke functies en toebehoren van uw oven staat garant voor maximaal kookplezier en optimale bakprestaties bij het bereiden van uw lievelingsgerechten.

Er staan u dan ook vele jaren van smakelijk keukenplezier met een betrouwbare oven te wachten.

Presentatie van uw oven

Overzicht van het bedieningspaneel 4

Gebruik van uw oven

Instellen van de tijd 5

Onmiddelijk bakken 6

Instellen van een persoonlijke vaste baktemperatuur 7

Geprogrammeerd bakken 7

Uitgesteld bakken 8

Gebruik van de timer 8

Kinderbeveiliging 9

Display in standby-stand 9

Bakwijzen

Beschrijving van de bakfuncties 10

Oventoebehoren

Overzicht van de oventoebehoren 11

Werking van de pyrolyse 12-13

Algemeen onderhoud 16

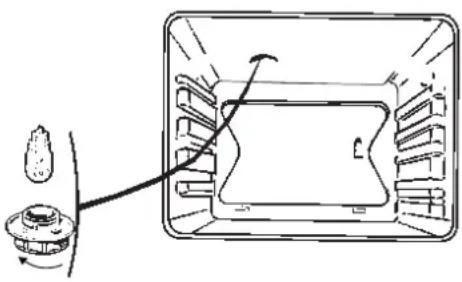

Vervanging van de ovenlamp 16

Problemen en oplossingen 17

presentatie van uw oven

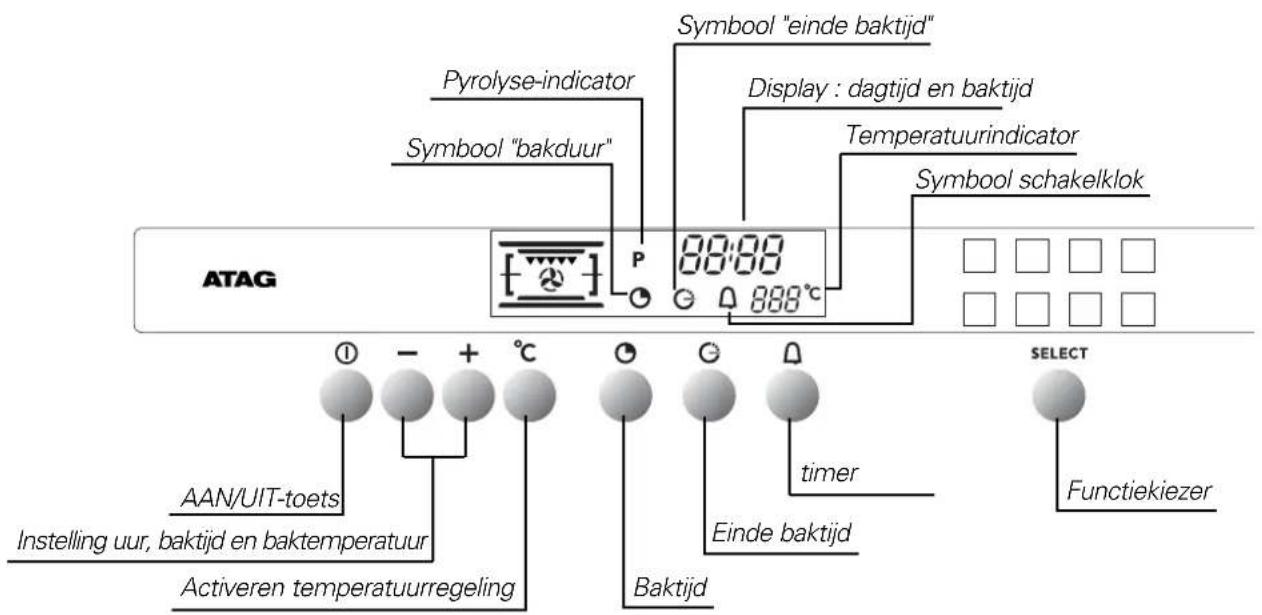

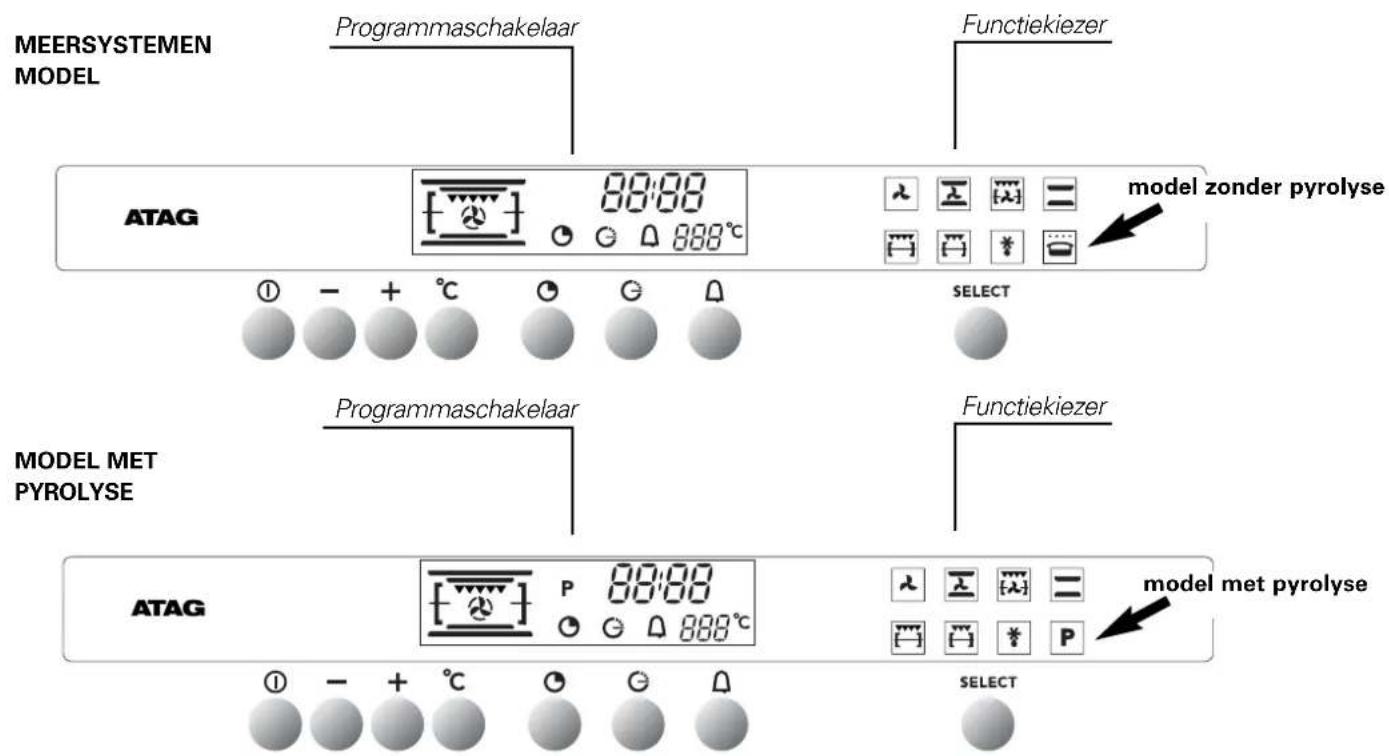

overzicht van het bedieningspaneel

Samenstelling van de programmaschakelaar

Tijdens het aansluiten van de oven

De display knippert.

Stel de tijd met de toetsen + en - in (hou de toets ingedrukt indien u de cij-fers sneller wil doe den vorderen).

Voorbeeld:12H30

Druk op de toets START/STOP om de tijsinstelling te bevestigen.

OPMERKING: Indien u de uurinstelling nicht met de toets START/STOP, bevestigt, za de display na enkele sekonden zich de ingestelde tijd bevestigen.

Wijzigen van de ingesteldearend

Druk gelijktijdig enkele seconden lang op de toetsen tot de display begint te knipperen.

Pas de tijd met de toetsen+ of - aan.

Druk op toets de neue tijd te bevestigen.

OPMERKING: Indien u de nouvelle tjid Niet met de toets, Bevestigt, za de display na enkele sekonden zich de tjid bevestigen.

gebruik van uw oven onmiddelijk bakken

Keuze van de bakwijze

Kies de gewenste bakwijze met toets SELECT

Voorbeeld:positie

Houdt de toets ingedrukt om de verschillende bakwijzen na elkaar te bekijken. De aanbevolen baktemperatuur verschijnt op de display.

Voorbeeld: 220^

• Druk op de toets START/STOP om de bakcyclus te starten.
  Op de display verschijnt de aanbevolen temperatuur voor de gekozen bakwijze.
  U(Int) de temperatuur evenwel als volgt wijzigien

Druk op toets ^ C Symbool ^ C knippert op de display.
- Pas de temperatuur met de toetsen + of - aan.
- Druk op toets C om de neue instelling te bevestigen. Indien u de neue instelling Niet met de toets C , bevestigt, za de display na enkele seconden zich de neue temperatuur bevestigen.

Tijdens de bakcyclus zal de temperatuurwaarde knipperen tot de ingestelde temperatuur is bereikt. De temperatuur zal dan stoppen met knipperen.

Zodra de ingestelde temperatuur bereikt is, hoort u 3 seconden lang een bieptoon.

Bijzonder geval : Grill met variabel vermogen :

• Voorgesteld vermogen : - 4 - = 100%
  -Instelbaartussen -1 = 50% en-4 = 100%

OPMERKING: U dient de ovendeur enkel op een kiertje te zetten indien u de grill () op maximumvermögen (-4-)

heeft ingesteld. Bij de andere grillvermogens sluit u de overdeur.altijd volledig.

• Druk 1 seconde lang op toets START/STOP om de oven te stoppen.

OPGELET: Tijdens het bakken met de grill worden de buitenwanden van de oven warmer danijdens een normale bakcyclus. Houdt kinderen op een veilige afstand.

installen van een persoonlijke vaste baktemperatuur

Tijdens het kiezen van een bakstand ofijdens de bakcyclus zichkunt u voor de gekozen bakstand als volgt een persoonlijke vaste baktemperatuur instellen :

Druk ongeveer 2 sekonden op toets ^ tot de temperatuurindicator begint te knipperen.

Pas de temperatuur met de toetsen + of - laan tot de door u gewenste baktemperatureur verschijt.

Druk op toets ^

Indien u bij een volgend gebruik van uw oven opnieuw bezelfde bakstand kiest, za de door u ingestelde persoonlijke vaste temperatuur worden weergegeven.

U sunt de personlijke baktemperatuur uiteraard zo vaak u wenst wijzigen.

gebruik van uw oven

geprogrammeerd bakken

Stel de bakwijze in en pas eventueel de baktemperatuur aan.

Voorbeeld: conventionele bakstand temperatuur 220^

• Druk op de toets "baktijd"

De baktijd knippert Ook de baktijdindicator knippert om aan te geven dat u de baktijd kan instellen.

Druk op de toetsen + of - om de gewenste baktijd in te stellen.

De display za na enkele sekonden automatisch de baktijd registrieren. U=kunt de ingestelde baktijd ook selbst bevestigen met een druk op toets

Op dit moment verschijnt de tijd opnieuw op de display en za de baktijdindicatior onnderbroken gaan branden. De oven begint nu te werken.

Na de baktijd werkblinkt enkele Minutes lang een reeks bieptonen en gaat

de indicator shipperen. Druk 1 seconde op de t

Met een druk op toets u het einde van de baktijd op elk moment tijdens de bakcyclus oproepen of wijzigen.

Om de programmering te wissen, drukt u op de toets START/STOP.

gebruik van uw oven

uitgesteld bakken

Volg eerst de aanwijzingen van "Geprogrammeerd bakken". Na het instellen van de baktijd gaat u als volgt te werk.

Druk op de toets "einde baktijd" De normale eindtijd van de ingestelde baktijd verschijnt en knippert. Ook de indicator "einde baktijd" Knippert om aan te Geven dat u de eindtijd kunt wijzigen.

Voorbeeld: Het is 12u30.
U heeft een bakrijk van 30 min. geprogrammeerd. Op de display staat de normale eindtijd van de bakcyclus: 13u00.

U kunt de eindtijd met de toetsen +en -aanpassen.

Voorbeeld : Einde baktijd 14u00.

Zodra u de nouvelle eindhoven heeft geprogrammeerd, verschijnt deijd opnieuw op de display.

Met deze wijziging worden het begin van de baktijd zo geprogrammeerd, dat de bakcyclus om 14u00 beeindigd is.

Na de baktijd werkklassen enkele minuten een reeks bieptonen. Druk 1 seconde op de toets START/STOP om de bieptoonte stoppen..

OPMERKING: Met een druk op toets knt u het einde van de baktijd op elk moment tijdens de bakcyclus oproepen of wijzigen. Indien u de programmering witwissen, drukt u op toets START/STOP.

gebruik van uw oven gebruik van de timer

NL8

Uw oven is voorzien van een elektronische timer die onafhankelijk van de oven werkt en waarup een bepaalde tijd kan instellen.

OPGELET: Deze functie werkrt onafhankelijk van de oven. Ze kan de oven Niet automatisch uitschakelen. U kunt de timer evenwel zichsijdens de werkking van de oven gebruiken. Bij gebruik van de timer worden de tijd van de timer op de display weergegeven (ter verwanging van het normale uur).

Druk op de toets. De display en het symbool verschijnen en knipperen.

U kunt de gewensteijd met de toetsen + en - instellen (maxi- maal 59 minutes 59 seconden).

Na enkele这段时间 stopt de display met knipperen en begint deijd van de timer secondengewijs te lopen. Zodra de ingesteldeijd verlopen is, hoogt u een reeks bieptonen en gaat het symbol knipperen.

Druk op de toets of toets START/STOP om de bieptoon te stoppen. Op dit moment verschijnt deijd opnieuw op de display.

OPMERKING: U(Int) op elk moment de resterende tijd wijzigen door op toets drukken en met de toetsen + of- de tijd aan te passen. Om de timer-functie uit te schakelen, zet u de timer opnieuw op 0.00 en drukt u op toets START/STOP.

Om te vermijden dat kinderen tijdens uw afwezigheid de oven aanzetten, kurz u net bedieningspaneel vergrendelen :

• Druk op de toets START/STOP tot u een korte bieptoon en verrolgens een lange bieptoon hoort.

Laat de toets pas los nadat de bieptoon is gestopt en desleutel de display verschijnt.

• Om het bedieningspaneel te ontgrendelen, gaat u opdezelfde manier tewerk.

• Druk op de toets START/STOP tot u een lange bieptoon hoog. Laat de toets pas los nadat de bieptoon is gestopt en de sleutel van - de display is verdwenen.

OPMERKING: Na het instellen van de kinderbeveiliging werk te enkel de functie "Onafhankelijkke timer" nog.

display in standby-stand

Om het energieverbruik van uw oven tijdens het Niet-gebruik van de oven te beperken,kest u de display in de stand STANDBY zetten.Ga hiervoar als volgt te werk :

• De display van de oven vermeldt de tijd.
• Druk 5 sekonden lang geleijktijdig op de toetsen + en -
• Op de display verschijnt nu de vermelding "LCD off".
• Laat de toetsen los.
• 30 sekonden later gaat de display UIT.

Uw oven staat nu in de stand "standby". Na 30 sekonden worden automatisch enkel nog deijd vermeld.

HOEVERLAATIKDESTAND"STANDBY?

• De display van de oven vermeldt deijd.
• Druk 5 sekonden lang geleijktijdig op de toetsen + en -
• Op de display verschijnt nu de vermelding "LCD on".
• Laat de toetsen los.
• De stand "standby" is nu uitgeschakeld en de display geeft waar alle gegevens wee.

FUNCTIONS	Ovenelement in werkung	BESCHRIJVING VAN DE BAKFUNCTIES	Aanbevolen ovenniveau
Temperatuur mini/preselectie/maxi 4 40°/180° /250° RONDDRAAIENDE WARMTE		De warmte worden geleverd door een element achter in de oven. De warme lucht worden door een ventilator in het midden van de oven maar boven gezogen en over de oven versuspreid. U hoeft de oven Niet voor te verwarmen, behalte voor gerechten die een korte baktijd vereisen (bv. zandkoeljes op meerere ovenniveaus) of bruin dielen te worden gebakken (rundgebraad). De ronddraaiende warmte is bijzonder geschikt : - om de zachtheid van wit vlees te behouden, - voor groenten en vis, - voor het bakken tot op 3 niveaus.	3 2 1
Temperatuur mini/preselectie/maxi 40°/200° /250° GECOMBINEERD BAKKEN		Die gecombineerde warmtebronnen : de sterke warmtlebron onder in de oven garandeert goed gebakken deeg, een beperkte hoeveel-heid ronddraaiende warmte zorgt voor een good en tegelijk zacht doorbakken deeg en de lichte grill geeft het gerecht een goudbruine kleur. Ideaal voor quiches, taarten en taarten met vulling rundveels.	3 2 1
Temperatuur mini/preselectie/maxi 4 40°/195° /250° TURBO-GRILL		In deze ovenstand worden afwisselede ventilator en de grill inges-CHKeld. De infraroodstraling van de grill kleurt het gerecht bruin en de verspeiding van warme luchtborde ventilator verzacht het brunind effect van de grill. Idealoor: - het bruinen en goed doorbakken van rood en wit vlees, - en het zach bakken van gevogeltetot 1 kilo. - Deze ovenstand is Niet geschikt voorzer ditke vleesstukken die zich te dicht bij de grill bevinden en daardoor bovenaan wel bruin kleuren maar binnenin Niet doorbakken zijn.	3 2 1
Temperatuur mini/preselectie/maxi 40°/220° /275° NATUURLLIJKE CONVECTIE		Deze ovenstand combineert het bovenste en onderste warmte-element van de oven. Ideaal voor het langzaam latenten bakken van delicate gerechten. Deze stand is ideaal voor : - zacht wild, - sudderend bereiden vankleine gerechten, - bakken van brood.	3 2 1
1 tot 4 DUBBELE GRILL		De dubbele grill bedekt de hele oppervlakte van het ovenrooster. De enkele grill heeft hetzelfde vermogen maar is eender geschikt voor Kleinere gerechten.	1 1 3
1 tot 4 ENKELE GRILL		BELANGRIJK : staat de ovendeur op een kiertje staan als u de grill in stand 4 plaatst.	1 1 3 1 1
Temperatuur mini/preselectie/maxi 30°/40° /50° ONTDOOieten		Voor de ontdooing zorgt de ventilator die de lucht in de oven rond het te ontdooien gerecht blaat. De maximale temperatuur bedraagt 50°C en is ruimschools voldoende voor het ontdooien van gerechten. - Ontdooien van vlees en gewogelte : gebruik het ovenrooster en plaatets er de braadsleeve onder of gebruik de bakplaat. Gebruik nooit ontdoiovocht voor het bereiden van gerechten!	3 1 3 1 1
Temperatuur mini/preselectie/maxi 35°/80° /100° WARMHOUDEN		De ventilator blaat de warme lucht rond het warm te houden gerecht.	3 1 3 1 1

overzicht van de oventoebehoren

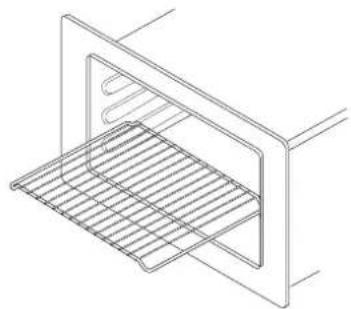

Omkeerbaar ovenrooster voor overschotels

U kunt dit ovenrooster omkeren waardoor u een bijkomend ovenniveau verkrijgt.

Geemailerde braadslee

De braadslee vangt de braadsappen op.

Leg nooit te roosteren of te braden vlees in de braadslee. De braadslee za dan sterk spatten op de ovenwanden en rookveroorzaken.

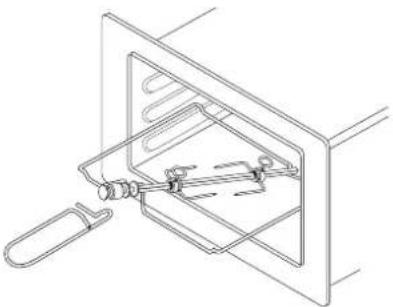

Braadspit

Het braadspit bestaat uit het draaispit zich, 2 vleesklemmen, een verwijderbaar handvat en een draagkader dat u in de 3de inschuifsleuf vanaf de ovenbodemplaatst.

Plaats het draaispit in de special daartoe voorziene openingchterin de oven.

Plaats de braadslee in de eerste inschuifsleuf vanaf de ovenbodem..

Belangrijke opmerkingen :

• Plaats geen aluminiumfolie op de ovenwanden om de oven schoon te houden. Aluminiumfolie leidt tot oververhitting van de oven wat beschadiging van het email van de binnenwanden van de oven kan veroorzaken.

• Neem na een bakcylus de oventoebehoren nooit met de blote hand vast (rooster, draaispit, braadslee, draagkader enz...).

Enkel op model ZX3011C:

Werking van de pyrolyse

• In de stand "pyrolyse" verwijdert uwoven bij hoge temperatuur spatvlekken en vlekken van overgekooke overschotels. Rook en geuren worden door een katalysecel vernietigd.
• Al naargelang de verontreiniging van de oven kunt u een keuze maken uit 3 pyrolysecycli.

Een spaarzame cyclus met een duur van 1u30 (bij deze pyrolyseduur worden de oven 2u00 lang vergrendeld. De 30 extra minutes vormen de afkoelingstijd tot de ontgrendeling van de oven). Bij deze cyclus worden 25% ); minder energia verbruikt dan bij een standard pyrolysecyclus. Indien u deze cyclus regelmatig gebruikt (om de 2 of 3 bakccli van vlees), houdt u uw oven alttijd schoon.

Een normale cyclus met een duur van 1u45 (bij deze pyrolyse-duur worden de oven 2u15 lang vergrendeld. De 30 extra minuten vormen de afkoelingstijd tot de ontgrendeling van de oven). Deze cyclus zorgt voor een grondige reiniging van een vuile oven.

Een superpyrolysecyclus met een duur van 2u00 (bij deze pyrolyseduur worden de oven 2u30 lang vergrendeld. De 30 extra minuten vormen de afkoelingstijd tot de ontgrendeling van de oven). Deze cyclus zorgt voor een grondige reiniging van een zeer vuile oven.

• Ter beveiliging worden de ovendeur twee minutes na het begin van de pyrolysecyclus vergrendeld.

Nut van pyrolyse

• Tijdens het voorverwarmen van de oven treedt er in de oven rookontwikkeling op. Tijdens de bakcyclus zich is deze rookontwikkeling sterk.
• Bij tal van gerechten veroorzaakt de oven sterke geuren (schaap, vis, grilgerechten).
• Wacht nicht tot er te Veel vetylekken in de oven zitten alvorens de pyrolysereiniging uit te voeren.
• U hoeft de pyrolysereiniging Niet na elk gebruik van de oven toe te passen, maar enkel indien de graad van verontreiniging van de oven hetoodzakelijk maakt.

Wanneer voert u een pyrolyse UIT?

WEINIG BEVUILEN-DE GERECHTEN	Biscuits, groenten, patis-serie quiches, soufflés...	Bakken zonder spatten : Geen pyrolyse nodig
NORMAAL BEVUILENDE GERECHTEN	Vlees, vis (in een oven-schotel) gezulde groenten	Voer eventuele om de 3 bakcyclie een pyrolyse uit
STERK BEVUILENDE GERECHTEN	Grote vleesstukken, gerechten op het braadspit eend, kalkoen, lamsbout...	Voer de pyrolyse meteen na de bakcyclus uit indien er teveel spatten op de ovenwanden zit-ten.

Enkele tips

Enkele tips om overmatige bespatting van de ovenwanden te vermijden :

• Kies de correcte bakstand voor uw gerecht.
• Plaats het ovenrooster of het grillrooster in de aangewezen inschuifsleuf.
• Kies de juiste baktemperatuur voor uw gerecht.

Indien een groot stuk vlees ondanks deze tips toch nog rook en spattenveroorzaakt, verlaagt u de baktemperatuur.

Hoe voert u een onmiddelijkpeyrolyseuit?

Verwijder alle oventoebehoren uit de oven. Verwijder eventuele bakresten.

Op de display worden normalaletijd vermeld (mag Niet knipperen).

Druk op de functietoets tot de functie "Pyrolyse" verschijnt.

Uw oven toont het pyrolyse-symbolbool pyrolysecyclus van 2 u (niet wijzigbaar).

Met de toetsen "+" en "-" kurz u 2 andere vaste pyrolyseduren selecteren 1u45, 1u30.

Een pyrolysereiniging duurt 2u, 2u15 of 2u30 (de oven kan dan nicht worden gebrukt). Dezeijd omvat eveneens de afkoelingstijd tot de ontgren-deling van de ovendeur.

Druk op de toets START/STOP

• De ovendeur wordenijdens de pyrolyse vergrendeld (na ongeveer 2 minutes).

• Druk op toets Indien u wenst te weten hoe lang de pyrolyse nog duurt.

Na de pyrolyse blijf de indicator branden tot de ovendeur worden ont-grendeld.

Druk op toets START/STOP om de oven te stoppen.

Nadat de oven is afgekoeld, veegt u met een vochtige doek de witte as van de ovenwanden.

De oven is nu opniew proper en gebruisklaar voor een volgende bakcclus.

Opmerkingen : De reinigingstemperatuur kan nicht worden gewijzigd. Tijdens de pyrolysecyclus is de ovenverlichting uitgeschakeld.

Indien uw oven na een pyrolysereiniging Niet proper is, heeft u te lang gewacht met een pyrolysereiniging van uw oven. Voer een tweede pyrolysereiniging UIT

BELANGRIJK:

Hangeenkledingofvaatdoekenaanhethandvatvan deoven.

Tijdens de pyrolyse worden de voorzijde van de oven warmer danijdens een normale bakcyclus.

Houdt kinderen op een veilige afstand.

Geprogrammeerde pyrolyse

Volg de aanwijzingen in de paragraaf "Onmiddelijkpe pyrolyse" en ga nadien als volgt tewerk :

Druk op toets G, De eindtijd van de pyrolyse knippert en de indicator G knippert om aan te Geven dat u de eindtijd kunt aanpassen.

Stel de eindtijd van de pyrolyse in met de toetsen + of -

Voorbeeld: de pyrolyse eindigt om 5u00.

Na de pyrolysereiniging drukt u op de toets START/STOP.

Als specialist bent enkel u bevoegt voor de installmenten aansluiting van Atag-kookapparaten.

Daarom geldt once waarborg enkel en alleen indien de installmente en aansluiting van deze apparaten overeenkomstig de geldende wettelijkke voorschriften door u werden uitgevoerd.

Bij het Niet naleven van deze voorwaarde is de installmenteur aansprakelijk en vervalt de verantwoordelijkheid van Atag.

De elektrische aansluiting dient door een elektroninstallateur via het klemmenbord acheer op de oven te worden uitgevoerd. De installmenteur dient de aansluiting uit te voeren overeenkomstig once montageaanwijzingen en de geldende wettelijk bepalingen.

Indien de oven Niet met een stekker op het elektriciteitsnet worden aangesloten, dient u aan de voedingszijde een element met omnipolaire schakelaar (met een minimale afstand:tussen de kontakten van 3mm te installereren om aan de veiligheidsvoorschriften te voldoen.

OPMERKING: Tijdens het onder stroom zetten van de oven worden de elektronica van de oven geinitialiseerd en gaat de ovenverlichting enkele secondenuit.

Indien u de oven op een stopcontact aansluit, dient het stopcontact na de aansluiting gemakkelijk bereikbaar te blijven.

Onze aansprakelijkheid vervalt bij een onceval ten gevolge van een afwezige of foute aarding.

Vervang een beschadigde kabel altijd door een kabel die u bij de fabrikant, de servicedienst van de fabrikant of een erkende winkel kan kopen. Enkel zo za uw oven weeopnieuw veilig werken.

Voeding Aansluiting		Minimale koorsneide van de kabel	Sterliteit van de zekeringe
220-240V~50Hz	1 Ph + N	1,5 mm²	16 A

Werkspanning. 220-240 V ~ 50 Hz

Nominal vermogen van de grill. 2,925 kW

Totaal geabsorbeerd bakvermogen. 2,65 kW

Energieverbruik

• temperatuurstijging tot 175^ 0,205 kWh
• konstante temperatuur tijdens 1aar op 175^ .0,410 kWh

TOTALA 0,615 kWh

Nuttige afmetingen van de oven

Breedte. 43 cm

Hoogte 19 cm

Diepte 38 cm

Nuttig volume 32 liter

De oven beschikt over een optimale luchtcirculatie die vlekkelozebakresultaten en een gemakkelijke reiniging garandeert.

Voor een optimale luchtcirculatie dient u met de volgende punten rekencing te honden :

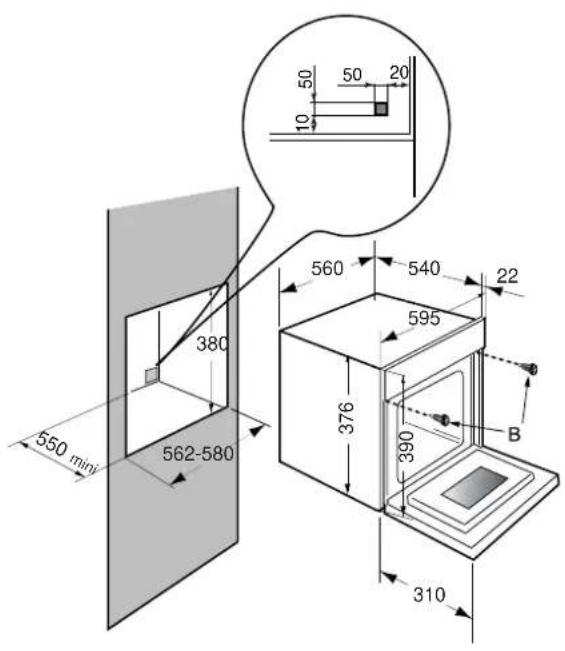

• De oven kan onder een werkblad of in een kolommeubel met aangepaste afmetingen voor het inbouwen van de oven worden geinstalleerd. Maak een uitsparing van 50mm bij 50mm in dechterwand van de inbouwruimte om de voedingskabel door te trekken (zie schema hieronder).
• Plaats de oven centraal in het meubel met een minimale afstand van 2 mm ten opzichte van de meubelwand aan beiden zijkanten.
• Het inbouwmeubel moet van hittebestendig materiaal gemaakt of ermee bekleedহn.
• Plaats de oven pas in de inbouwruimte nadat de stroomtoevoer is afgesloten.
• Voor meer stabiliteit schroeft u de oven met 2 schroeven in de vanschroefgaten voorziene zijranden in het meubel vast (zie schema). Maak vooraf een gat met een diameter van 3mm in de wand van het meubel om te vermijden dat het hout gaat barsten.

Laat de oven afkoelen voordat u de oven schoonmaakt.

Over het algemeen mag u geen schuurpoeders, metalen sponzen en scherpe voorwerpen gebruiken.

ervanging van de ovenlamp

• De ovenlamp bevindt zich bovenaan in de ovenruimte.

BELANGRIJK: Schakel algid de stroomtoevoer maar de oven uit alvorens de lamp te verrangen en LAST indien nodig de oven afkoelen.

• Draai het vensterkapje een kwartslag maar links.
• Draai de lamp maar links los.

Kenmerken van de lamp :

-15W
-220/240V
-300°C
-schroeffitting E 14

• Plaats een neue lamp en draai het vensterkapje

opnieuw dicht. Sluit de oven opnieuw aan.

Opmerking: gebruik een rubberen handschoen voor het losschroeven van het vensterkapje en de lamp (praktisch!).

PROBLEM	MOGELIJKE OORZAKEN	OPLOSSINGEN
De oven wordt nicht warm.	De oven is nicht aangesloten. De zekering van de installmentie is defect. Andere oorzaken.	- Sluit de oven aan. - Vervang de zekering van uw installatie (16 A). - Neem contact op met de ATAG-servi-cedienst.
De ovenverlichting werkt nichtmeer.	De lamp is defect. De oven is nicht aangesloten of de zeke-ring is defect.	- Vervang de lamp. - Sluit de oven aan of venvang de zekering.
De afkoelingsventilator blijft draaien nadat de oven is uitgezet.	De ventilatie stopt normala na maximaal 1(uur of zodia de temperatuur van de oven onder ongeveer 125°C komt te lig-gen. Indien de ventilator na 1(uur blijft draaien)...	- Geen maatregelen. - Neemt u contact op met de service-dienst.
De pyrolysereiniging werkt nicht.	De oveneur is nicht goed gesloten. De tijdvermelding op de programmascha-kelaar knippert. Andere oorzaken.	- Controller of de oveneur goed ges-loten is. - Stel de tijd in alvorens de pyrolyse te beginnen. - Neemt u contact op met de service-dienst.
De pyrolysevergrendeling werkt nicht.	De vergrendeling van de oven gebeurt Niet meteen De oveneur worden pas na ongeveer 2 minuten vergrendeld.	Indien de oven na 5 minuten nog nicht vergrendeld is, neem contact op met de servicedienst.
Het draaispit blijdt draaien nadat de bakyclus is beëindiga.	De motor van het draaispit blijdt draaien tot de functiekiezer opnieuw in de stand 0 staat, tot de oveneur worden geopend of tot 30 minutes na het einde van de bakyclus. Deze beveiliging voorkomt aanbranding van het gerecht nadat de oven is uitgezet.	- Geen maatregelen.
Rookontwikkelingijdens het bakken.	1. Te hoge baktemperatuur 2. Vuile oven	1. Verlaag de baktemperatuur (zie bijge-voegde bakgids). 2. Voer een pyrolyse uit indien uwoven van een pyrolysefunctie is voorzien.
De ovenverlichting werkt nichtijdens de pyrolyse.	De ovenverlichting werkt alleen bij bakfuncties en nichtijdens de pyrolyse.	De pyrolysetemperatureu is te hoog om de verlichting goed te latent werken.
De oven maar een geluid na het einde van een bakyclus.	De ventilatie van het achterelement van de oven (onzichtbaar) werkt (zelfs indien de oven op 0 staat).	Dit is normalaal. Pyrolyseovens beschikken over een ventilatie die blijf werkten tot de oven is afgekoeld.

Mocht u het probleem ondanks deze tips Niet hunnen oplossen, neemt u dan contact op met de servicedienst.
