GEBRUIKSAANWIJZING ES1211ZAMUU Atag

gebruiksaanwijzing afzuigkap

Actieve-koolstoffilters 16

Installatie

Algemeen 17

Aansluiting 18

Inbouwafmetingen 19

Bijlage

Afvoeren 27

Na het lezen van deze gebruiksaanwijzingen, zult u snel vertrouwd raken met alle möglichkheden van dit apparaat. Lees deeiligheidsvoorschriften en hoe u het apparaat要去 onderhoden.

Bewaar de instructies voor het gebruik en de installmentie. Dit kan nuttig zijn voor latere raadplegingen.

Let op!

Laat het toestel aansluiten door een erkend installereur (zie hoofdstuk "Installatie"). Sluit het apparaat Niet aan op het elektriciteitsnet voordat de installeratie volledig is voltooid.

• Sluit het toestel aan conform deplaatselijk geldende installmentevoorschriften.
• In verband met eventuele scherpe randen adviseren wij u tijdens de montage van de afzuigkap werkhandschoenen te gebruiken.
• Het apparaat is gefabricieerd volgens de meest recente veiligheidsstandaarden. Desondanks adviseren wij Personen met psychische of motorische stoornissen, mentale achechterstand of zwakbegaafdheid het apparaat Niet te gebruiken zonder toezicht van een bekwaam persoon. Hetzelfde geldt voor kinderen.
• Gebruik de afzuigkap Niet als het vetfilter Niet of Niet goed gemonteerd is!
• Gebruik de afzuigkap nicht om segentaan te leunen.
• Gebruik de afzuigkap nooit als afzetvlak, tenzij dit uitdukkelijk is aangegeven.
• Zorg voor voldoende ventilatie wanner u de afzuigkap samen gezruikt met een gaskookplaat.
• De afvoer mag nicht worden aangesloten op een rookkanaal dat voor andere toestellen in gebruik is.
• Flambeer nooit onder de afzuigkap en maak de filters opijd schoon. Het frituren要去 geschieden onder voortdurend toezicht, om te voorkomen dat verhit vet in brand raakt.
• De afzuigkap要去 regelmatig (minstens 1 x per maand) schoongemaakt worden, zowel het extereur als het interieur. Onvoldoende reinigen of te LAST vermangen van de filters kan brandgevaar veroorzaken.
• Wanner de aansluitkabel is beschadigd mag deze alleen worden verrangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig gekwalificierde Personen, om gevaarlijke situations te voorkomen.
• Haal eerst de stekker uit het stopcontact als u de lampen wilt verwangen! Gebruik uitsluitend bezelfde lampen met aangegeven wattage. Gebruik de afzugkap alleen met gemonteerde lampjes om het risico van een elektrische schok te verminderen.
• De bereikbare onderdelen können bijzonder warm worden alsdezetegelijkertijd met kookapparaten gebrukt worden.

Let op!

• De vetfilters können heet wordenijdens gelebruik. Wacht, na het koken, minimaal 30 minutes met schoonmaken.
• Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld worden. Neem de stekker uit het stopcontact of draai de schakelaar in de meterkast op nul.
• Vet en olie zijn bij oververhitting brandhaar. Blijf in de buurtijdens het bereiden van gerechten.
• Ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het Niet in acht nemen van de aanwijzingenuit deze handleiding worden afgewezen.

Bediening

Let op!

• Voordat een functie of geluidssignaal geactiveerd of gedeactiveerd wordt, moet de motor en de verlichting uitgeschakeld zich.
• Dit product worden geleverd met een geluidssignaal (buzzer). Elke keer wanner u op een toets drukt worden dit bevestigd met een geluidssignaal.
• U kunt deze functie aan- of uitzetten door tegelijkkertijd gedurende minimaal 5 seconden op de toetsen ON en TIMER te drukken.
• Als u een afzuigkap met koolstofffilter heeft要去 u de koolstofffilter-signalering activeren, zoals aangegeven in de paragraaf Alarmmeldingen'

Toets A

Verlichting (Softlight)

Inschakelen:

Druk kort op de toets voor de verlichting.

De lamp brandt op maximale sterkte.

Afregelen:

Druk gedurende enigeijd op de toets voor de verlichting.

De sterkte van de verlichting verandert:tussen maximaal en minimaal en omgekeerd.

Uitschakelen:

Druk kort op de toets voor de verlichting.

Deverlichtingdooft.

Toets B

OFF en verlaging van de afzuigcapaciteit

Druk kort op de toets OFF.

De afzuigkap schakelt maar een lagere stand. In de display ziet u dat de afzuigcapaciteit verlaagd worden van stand 3 maar stand 2.

stand 3 stand 2

Uitschakelen:

Als de afzuigcapaciteit op stand 1 is ingesteld (zie de display), schakelt u met een korte druk op de toets OFF de kap UIT.

stand 1

Druk gedurende minimaal 2 seconden op de toets OFF om de kap, ongeacht de afzuigcapaciteit,uit te schakelen.

OFF

Display C

Display

Bij wijziging van de afzuigcapaciteit neemt het aantal groene leds toe of af. De rode leds geben de storingscodes wee (zie paragraaf Functie Clean Air - Speciale functies).

ON en verhoging afzuigcapaciteit

Inschakelen:

Druk op de toets ON.

Instellen aufzuigcapaciteit:

Druk kort op de toets ON.

De afzigcapaciteit worden met een stap verhoogd.

1

2

3

4

Functie Intensiefstand:

Druk circa 2 seconden op de toets ON.

De intensiefstand is gedurende tien minutes ingeschakeld. Tijdens deze期内e knippert led 4.

Na dezeperiode wordt de oorspronkelijk ingestelde afzuigcapaciteit geactiveerd.

Onderbreek de intensiefstand door kort op toets ON te drukken.

Toets E

Timer

Werking:

Met de toets Timer schakelt u de afzuigkap gedurende een bepaalde..., tijd in. Na 10 minuten schakelt het apparaat automatischuit.

Inschakelen:

Druk kort op de toets Timer.

De led voor de ingestelde afzuigcapaciteit knippert.

Als de verlichting brandt, worden de sterkte na het aflopen van de timer automatisch 30 - 40% teruggeregeld. Om de functie voortijdig te onderbreken要去 opnieuw op de toets Timer dokken.

Let op!

Speciale functies (toets E):

Met de Clean Air functie ververst u de lucht in de keuken gedurende maximaal 12研究员

Zorg ervoor dat de afzuigkap isuitgeschakeld.Druk ongeveer 4 seconden op de Timer toets.

De afzuigkap schakelt automatisch gedurende ieder uur 10 minutes in op de laagste afzugstand. Tijdens het afzigen knippert led 4 (1 seconde aan en 2 seconden uit).

Als de kap na 10 Minutes uitschakelt blijft led 4 continu branden totdat de kap na 50 minutes waar inschakelt.

Schakel de Clean Air functie tussentijdsuit door op een willekeurige toets te drukken (behalte die van de verlichting).

Foutmeldingen

Verzadiging vet- en koolstoffilters:

Wanner eén ofeer rode leds branden moeten de filters verrangen of gereinigd worden.

A - Vetfilter:

Na 30 bedrijfsuren knippert één rode led.

Reinig de vetfilters.

Reset het geheugen door onafgeb broken op toets OFF te drukken totdat de rode led Nieteer knippert.

B - Koolstoffilter

Na 120 bedrijfsuren knipperen tweet rode leds.

Vervang de koolstoffilters.

Reset het geheugen door tegelijkertijd onafgebrozen op de toetsen OFF en ON te drukken, totdat de twee rode leds Niet meer knipperen.

Koolstoffilter-indicatie inschakelen:

Druk tegelijkkertijd onafgebrozen op de toetsen OFF en ON totdat er een geluidssignaal klinkt en alle leds gedurende 1 seconde groen oplichten.

Koolstoffilter-indicatie uitschakelen:

Druk tegelijkkortijd onafgebrozen op de toetsen OFF en TIMER totdat er een geluidssignaal klinkt en alle leds gedurende 1 seconde rood oplichten.

• Druk tegelijkertijd onafgebrozen op de toetsen LICHT en TIMER om te controlleren of de koolstofffilter-indicatie is ingeschakeld.

Koolstoffilter-indicatie ingeschakeld:

• De leds lichten gedurende 3 seconden groen op.

Koolstofffilter-indicatie uitgeschakeld:

• De leds lichten gedurende 3 seconden rood op.

Let op!

• Controller of het geluidssignaal ingeschakeld is (zie de waarschuwing aan het begin van de aanwijzingen voor deze functie op pag. 7).

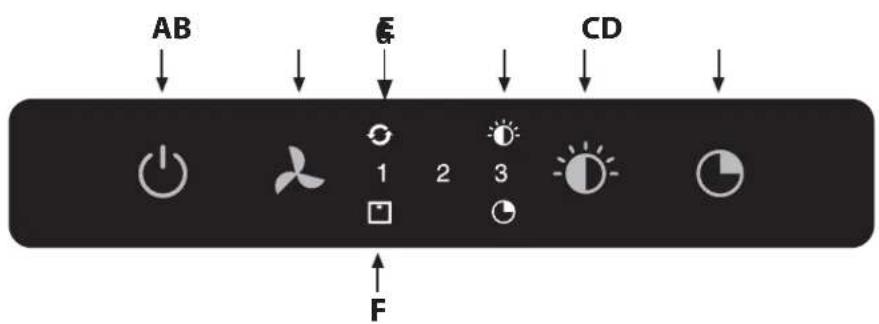

Bediening

Toets A

Met deze toets schakelt u de afzuigkap in ofuit.

Druk (bij uitgeschakelde kap) op toets A. De afzuigkap schakelt in op de laagste sta

Toets B

Druk op de toets om de stand (afzuigcapaciteit) in te stellen. Wanner u bijuitgeschakelde kap een keer op de toets drukt, schakelt de kap in op de laagste stand. U kuntkiezen uit drie standen plus een intensiefstand.

Bij stand 1 brandt een groene led; bij stand 2 branden er twee en bij stand 3 branden ze alle drie.

Schakel de intensiefstand in door toets B ca. 5 seconden ingedrukt te houden totdat de derde groene led knippert. Na 10 minutes schakelt de kap terug maar de LAST ingestelde stand. U schakelt de intensiefstand voortijdig uit door op toets A te drukken, waardoor de kap uitschakelt, of op toets B, waar bij de kap terugschakelt maar de LAST ingestelde afzugstand.

Toets C

Er zijn drie verlichtingsniveaua: sterk, normal en zacht.
Druk een keer op de toets voor sterke verlichting, twee keer voor normale verlichting en drie keer voor zachte verlichting.
Bij een vierde druk op de toets schakelt de verlichting UIT.

Toets D

Druk op besteht toets om de timer in te schakelen. De timer kan op elke stand, behalte de intensiefstand, ingeschakeld worden. Na 15 minutenschakelt de afzuigkap automatisch UIT.

Indicatie E

De indicator brandt bij ingeschakelde verlichting.

Indicatie F

Vetfilters

Na 30 bedrijfsuren brandt de filterindicatie.

• Reinig de vetfilters.

Reset de filterindicatie.

• Druk, verwijl de kap isuitgeschakeld, op toets B totdat de filterindicatie dooft.

Koolstoffilters

Na 120 bedrijsuren knippert de filterindicatie.

• Vervang de koolstoffilters.

Reset de filterindicatie.

• Druk, verwijl de kap is uitgeschakeld, op toets B totdat de filterindicatie dooft.

Indicatie G

De indicator brandt wonneer de Clean Air functie is ingeschakeld.

• Druk, verwijl de kap is uitgeschakeld op toets A (aan-/uittoets) totdat de indicator op Licht.

De afzuigkap schakelt automatisch gedurende ieder uu r 10 minuten in op de laagste afzugstand. Tijdens het afzigenlicht led 1 op.

Als de kap na 10 Minutes uitschakelt knippert de indicator, totdat de kap na 50 minutes waar inschakelt.

Schakel de Clean Air functie tussentijds uit door op een willekeurige toets te drukken (behalte die van de verlichting).

Reinigen

Attentie!

Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap要去 regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste metdezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten. Gebruik geen alcohol!

Attentie!

Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of verrangen van de filters Niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is nicht aansprakelijk voor schade aan de kap of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft moot als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen nicht met schuursponsjes of andere schuurmiddelen. Behandel na met een nicht schurend, nicht polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen filters要去en eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie - indien aanwezig op het model - dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingsaar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normal en beinvloedt de werkung Niet.

Filtercassette verwijderen

1. Schakel de klep en de verlichting UIT.
2. Druk het filter bij de uitsparingaarachteren en kantel de voorzijde omlaag.
3. Verwijder het filter uit de kap.

Reinigen

U kunt de filters in de vaatwasmachine reinigen. Laat de filters goed uitlekken voordat u ze terugplaatst.

De filters können ook met de hand worden gereinigd.

Maak de filters schoon in een sopje met afwasmiddel en spoel ze af.

Laat de filters goed uitlekken. De onderzijde van de afzuigkap kan schoongemaakt worden met een mild reinigingsmiddel en een vochtig doek. Nadrogen met keukenpapier of een droge doek.

Filtercassette terugplaatsen

Het filter要去 met het sluitmechanisme aan de zijkant geplaatst worden.Open het sluitmechanisme. De nokjes aan de zijkant van het filter vallen hierdoor maar binnen. Houd bij hetplaatsen van de filters het sluitmechanisme in deze positie.

1. Druk de nokjes aan dechterzijde van het filter in de waarvoorn bestemde openings aan de zijkant van de afzuigkap.
2. Kantel het filter maar boven.
3. Laat het sluitmechanisme los. De nokjes aan de voorzijde van het filter komenaar buiten en vallen in de waarvoort bestemde openingsen van de afzuigkap.

Het filter bevindt zich nu waar op+zijnplaats.

Pas op!

Plaats de vetfilters indezelfde positie terug zoals ze oorspronkelijk waren gemonteerd (zie figuur).

Door de correcte positie van de vetfilters is een perfecte efficiente afzuiing verzekerd.

Actieve koolstoffilters:

De regenererbare actieve koolstoffilters要去en met de hand worden gewassen met neutrale schoonmaakmiddelen die nicht schuren, of in de vaatwasser bij een maximumtemperatuur van 65^ (de wasbeurt要去uitgevoerd worden zonder vaat).

Neem het overtollige water weg zonder het filter te beschaden, verwijder de houder en LAST het filter in de oven drogen gedurende minstens 15 minuten bij een maximumtemperatuur van 100^ . Om de werkking van het regenererbare koolstofffilter officierte houden,要去 deze handeling iedere 2 maanden worden herhaald. De filters worden verrangen na hoogstens 3aar, of wanner het filter beschadigd geraakt is. Het is belangrijk dat de vetfilters en de regenererbare actieve koolstofffilters goed droog+zijn voordat u ze opnieuw monteert.

Vervanging van het koolstofffilter:

Om het koolstofffilter te verrangen要去en eerst de vetfilters verwijderd worden; duw dan de twee knopjes B van het koolstofffilter maar binnen. Kantel het filter omaaag om het te verwijderen.

Om de halogeneenlampen B te verrangen, moet u op het glaasje C drukken, Zoals aangegeven in figuur 1.

Let op: Vervang door halogeneenlampen van hetzelfde type. Raak de halogeneenlampen nooit met blote handen aan en doe na de verranging het glaasje C wee dicht, zoals aangegeven in figuur 2.

Let op!

Indien de afzuigkap ledlampen heeft, is voor de verranging een gespecialiseerd technicus nodig.

Algemeen

De aansluiting van dit apparaat op het Lichtnet moet worden uitgevoerd door een erkend installerateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Wij verklaren dat once producten voldoen aan de van toepassing+zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zich vermeld in de normen waar maar worden verwezen.

Belangrijk om te weten:

• De afstand:tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65~cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm zichn.
• Neem deplaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werkking van de afzuigkap.
• Controller voordat u met boren begint of er geen installmentleiding(en) aanwezig is (zijn).
• De aansluitbuis voor de kap heeft een diameter van 120, 125 of 150 mm. Gebruik een schoorsteenpijp met bezelfde diameter.
• Het installmentmaterial dat bij deze afzuigkap geleverd worden, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.

Aansluiting

Elektrische aansluiting voor model: ES1011MAM, ES1011UAM, ES1092MAM, ES1211MAM, ES1211NAM, ES1211UAM, ES1211AAM, ES1211ZAM, ES1292NAM, ES1292MAM, ES1511MAM.

Dit is een (isolatie) klasse II (dubbel geisoleerd) toestel. Het snoer hoeft derhalve nicht op een geaard stopcontact aangesloten te worden.

Controller of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie.

De aansluiting op het elektriciteitsnet要去 als volgt uitgevoerd worden:

BRUIN Lfase

BLAUW = N nulleiding.

Elektrische aansluiting voor model: ES1011TAM, ES1511MAX, ES1211MAX.

Dit apparaat is gebouwd in klasse I en moet dus geaard worden.

• De aansluiting op het elektriciteitsnet moet als volgtplaatsvinden:

BRUIN = L Iijn

BLAUW = N neutral

GEEL/GROEN = aarde.

De neutrale kabel要去 aangesloten worden op de klem met symbool N, verwijl de GEEL/GROENE kabel aangesloten要去 worden op de klem vlak bij het symbool van de aarde

Bij de elektrische aansluiting moet men erover waken dat de contactdoos een aardleiding bezit.

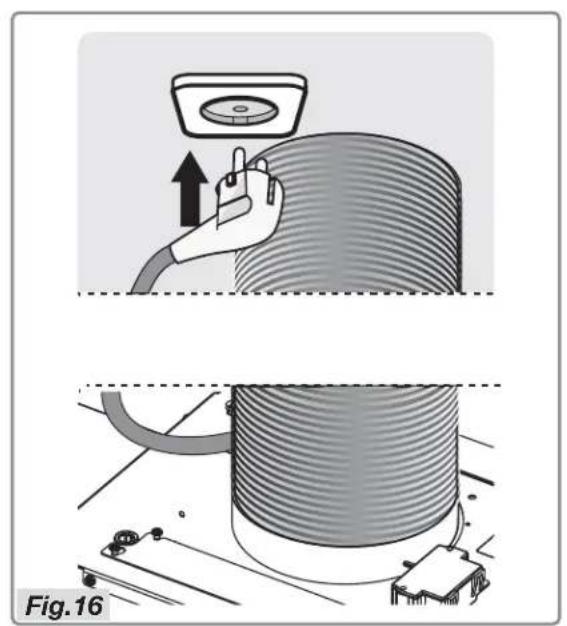

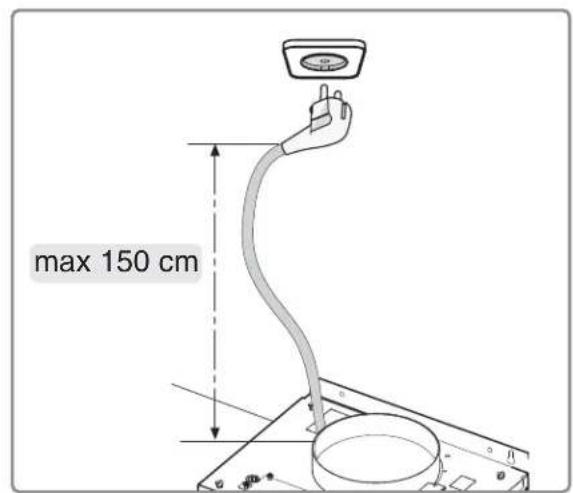

Deze afzuigkap is voorzien van een aansluitstekker. Installer de afzuigkap zodanig dat de stekker bereikbaar is.

Let op:

Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3mm in de toevoerleiding worden aangebracht.

Inbouwafmetingen

Type:

ES1011MAM

ES1011UAM

ES1011TAM

ES1092MAM

ES1211MAM

ES121NAM

ES1211MAX

ES121UAM

ES1211AAM

ES121ZAM

ES1292NAM

ES1292MAM

ES1511MAX

ES1511MAM

Nodige spelimg:

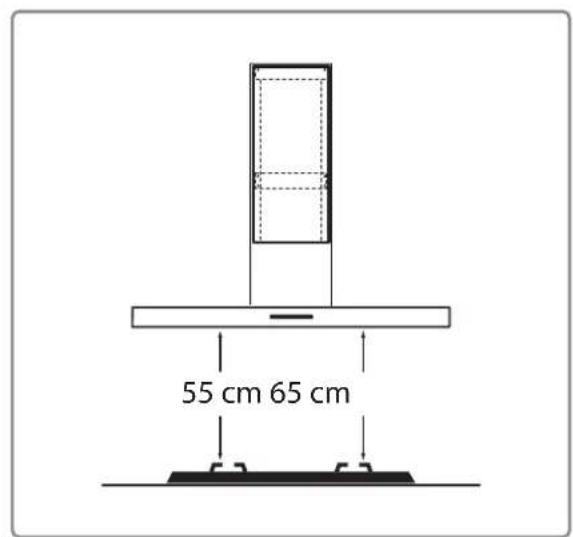

De minimale aufstand tessen de pandragers van het gasfornuis en de onderrand van de kap is 65~cm .Voor gebruik met een elektrisch, keramisch of inductiefornuis bedraagt deze afstand minstens 55~cm

Dit product kan het best geinstalleerd worden met twee Personen.

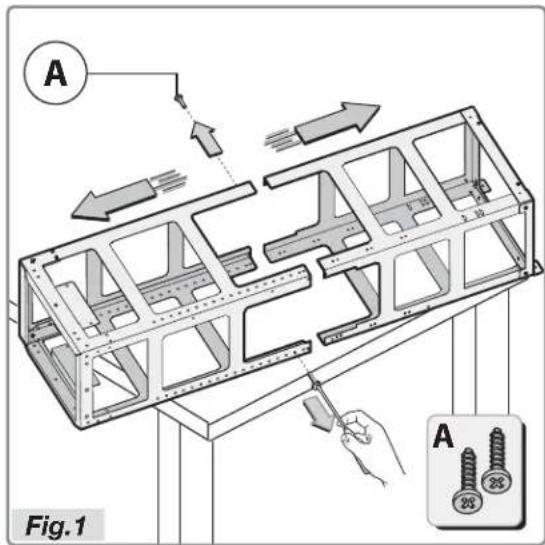

- Pak het frame uit en verwijder de tweet schroeven A om het bovenste deel te scheiden van het onderste deel (Fig.1).

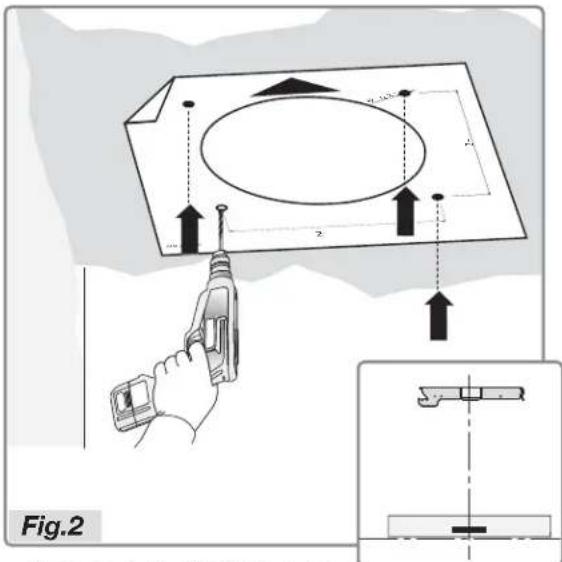

- Neem het sjabloon en plaats die gegen het plafond met de pijl aan bezelfde ziche als het bedieningspaneel van de kap (Fig.2).

Voor de montage worden schroeven gebruikt die geschikt zijn voor de muur zich (vb. gewapend beton, gipsplaat, enz.). Indien de schroeven en pluggen geleverd worden met de kap, zorg er dan vooraf voor dat die geschiktঙ voor de muur waarop de kap gemonteerd要去 worden.

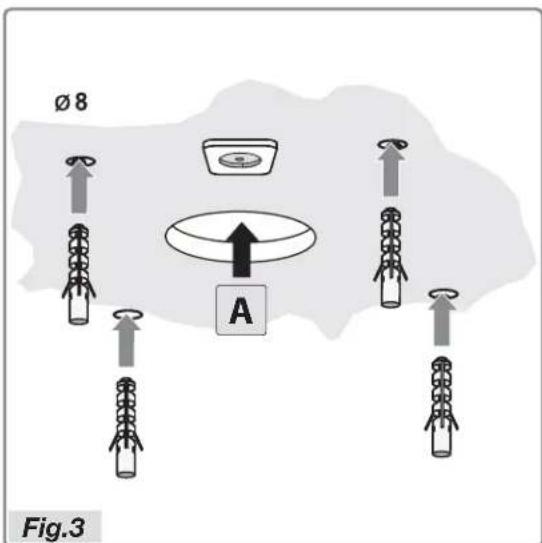

• Boor de vier gaten 08 in het plafond en breng de vier pluggen aan.
  Realiser de luchtafvoeropening A (Fig.3).
• Sluit de buis aan op de opening A.

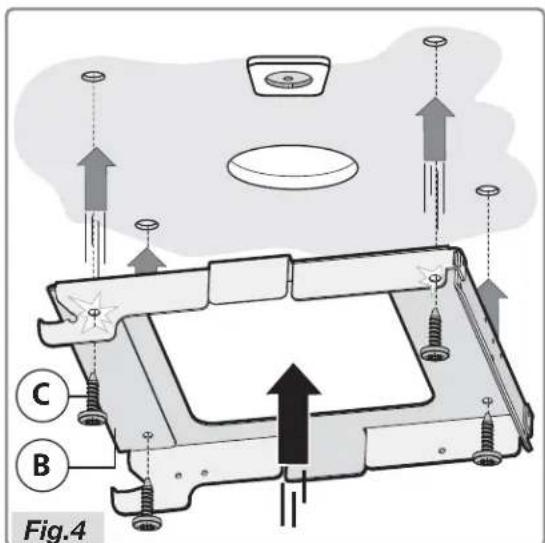

• Neem de beugel B en bevestig deze aan het plafond met de vier schroeven C (Fig.4).

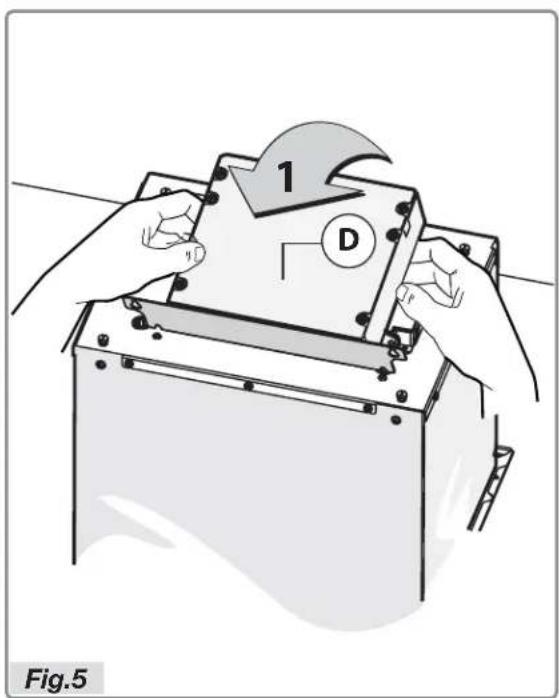

- Plaats voor de installmentie van de afzuigkap de elektrische unit Drechtop.

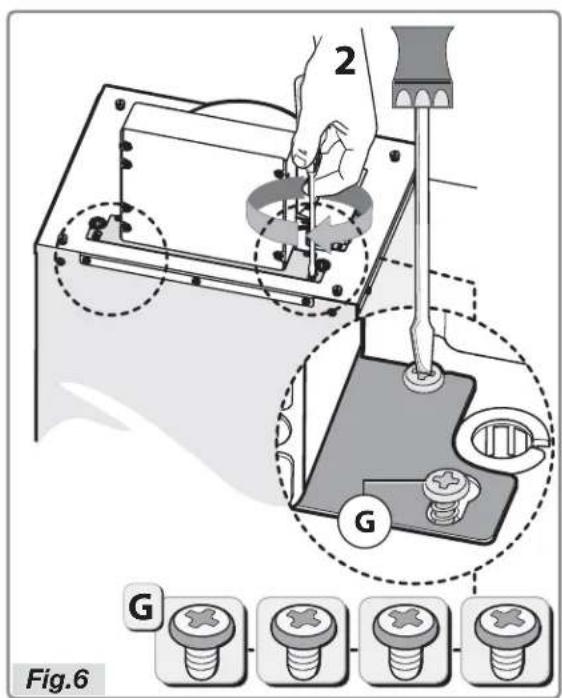

- Bevestig de beugel met de vier schroeven G, zoals weergegeven in Figuur 6.

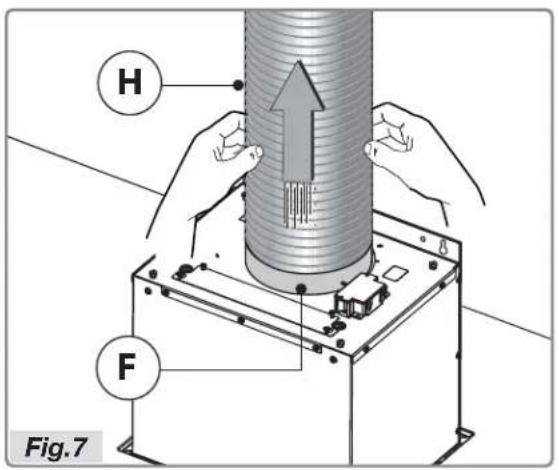

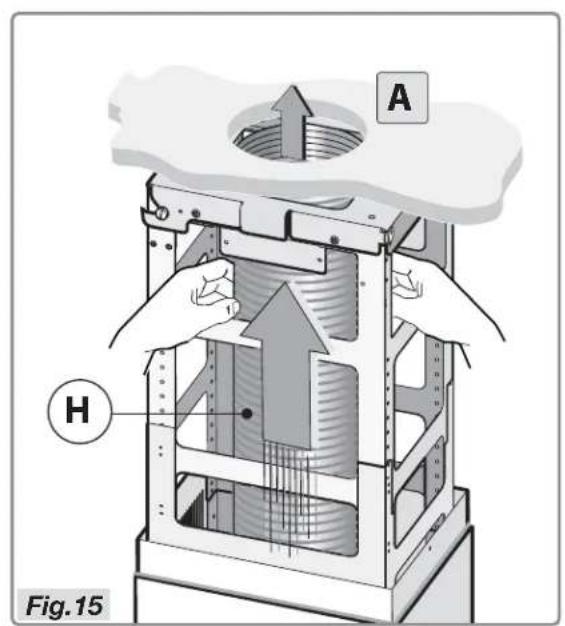

- Bevestig de luchtafvoerpijp H (niet meegeleverd) op de verbindingsflens F zoals weergegeben in de figuur 7.

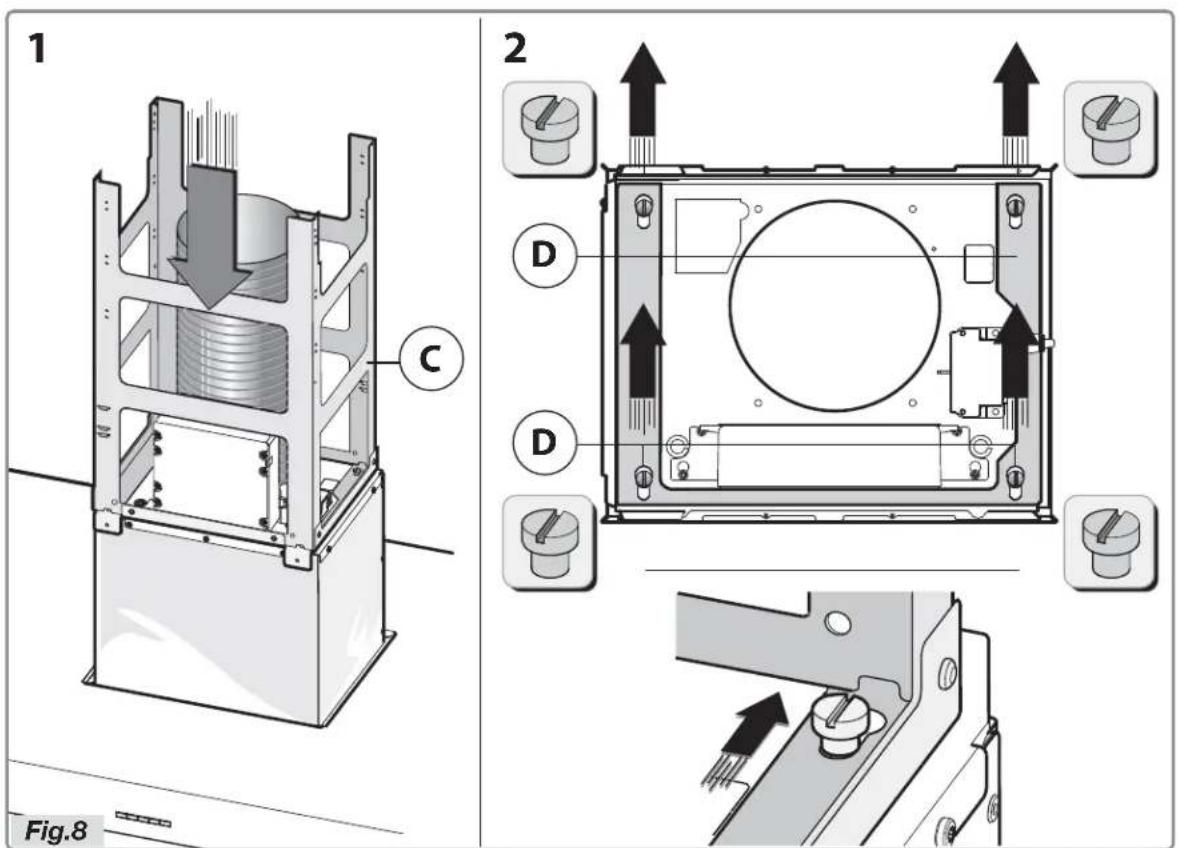

- Neem het onderste deel van het frame C en monteer dit op het motorhuis (Fig.8).

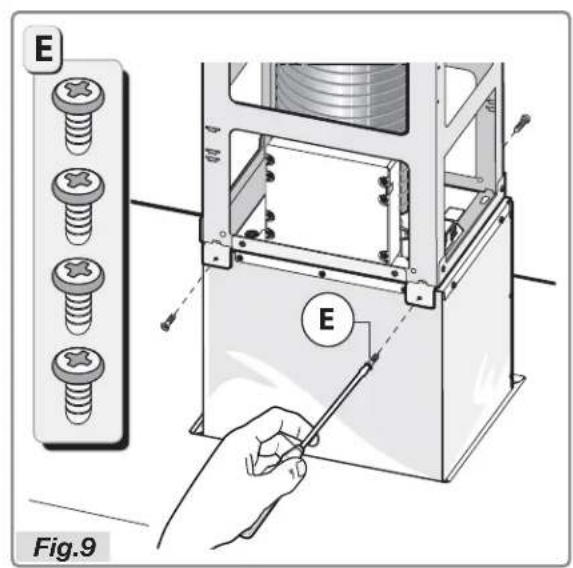

• Bevestig de constructie C op het motorhuis met behulp van de 4 schroeven E (Fig.9).

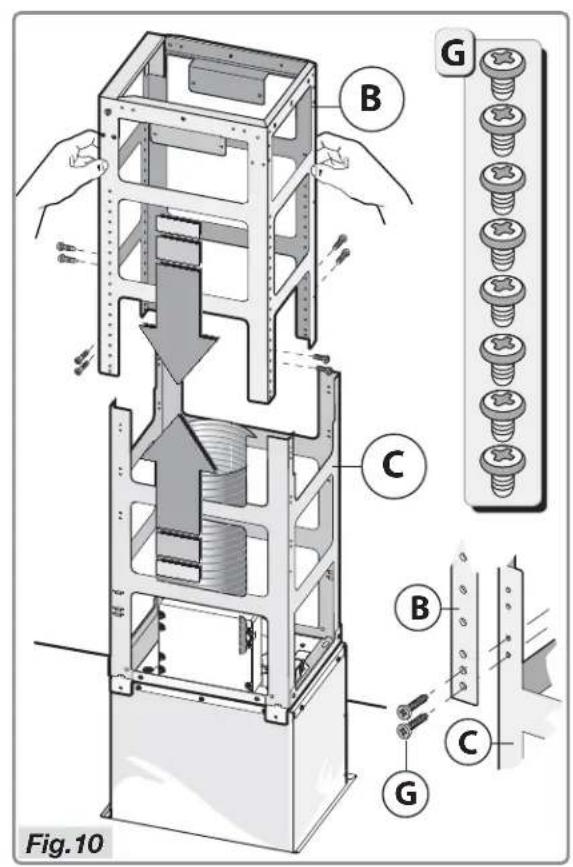

• Neem het bovenste deel van het frame B en steek het in het onderste deel C.
  Regel de hoogte volgens de maten in Figuur 10 en zet vast met de 8 schroeven G die meegeleverd zichn.

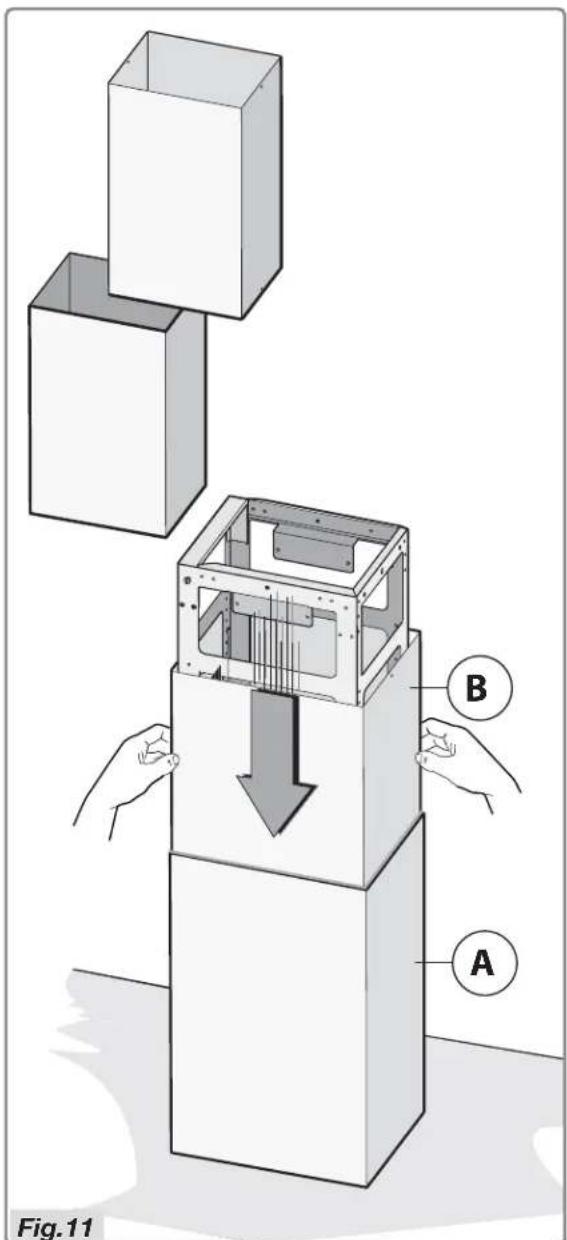

- Verbind de onderste schacht A met de bovenste B zoals weergegeben in Figuur 11.

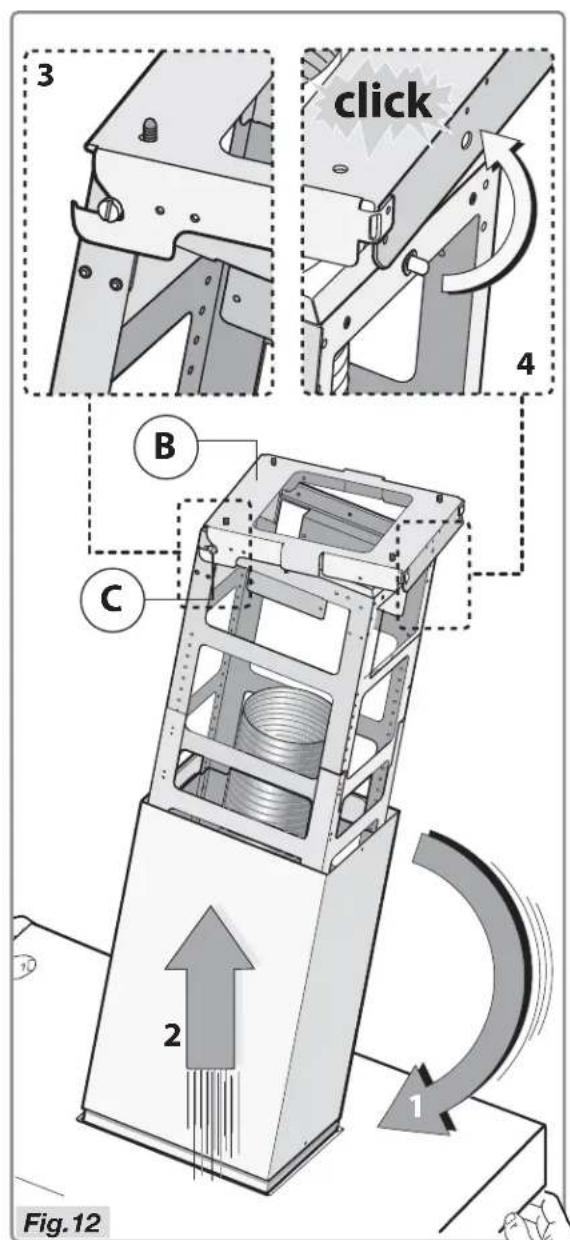

- Kantel de kap zoals weergegeven in Figuur 12 - stap 1.
- Gebruik de 2 draaipennen C die reeds / aanwezig zijn op de constructie om de kap aan de beugel B te hangen. Figuur 12 - stappen 2-3.
- Breng de kap op+zijnplaats, zodat de veiligheidspin in het gat van de beugel B klikt. Figuur 12-stap4.

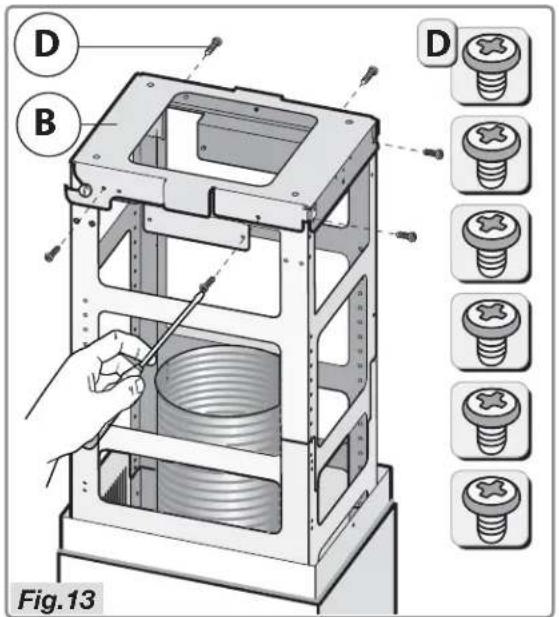

- Let op! Bevestig de kaprechtstreeks op de beugel B met de 6 schroeven D (Fig.13).

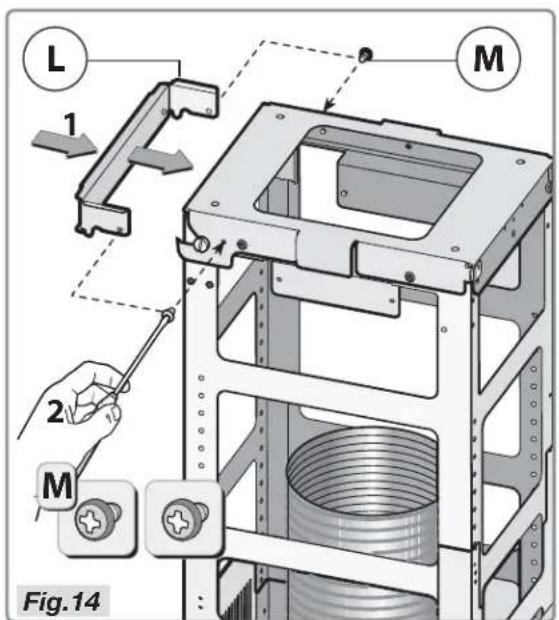

- Neem de veiligheidsbeugel L en bevestig deze aan de plafondplaat met de twee schroeven M zoals weergegeven in Figuur 14 - stappen 1-2.

- Verbind de buis H (niet meegeleverd) op de luchtafvoeropening A (Fig.15).

- Steek de stekker in het spanningsloze stopcontact (Fig.16).

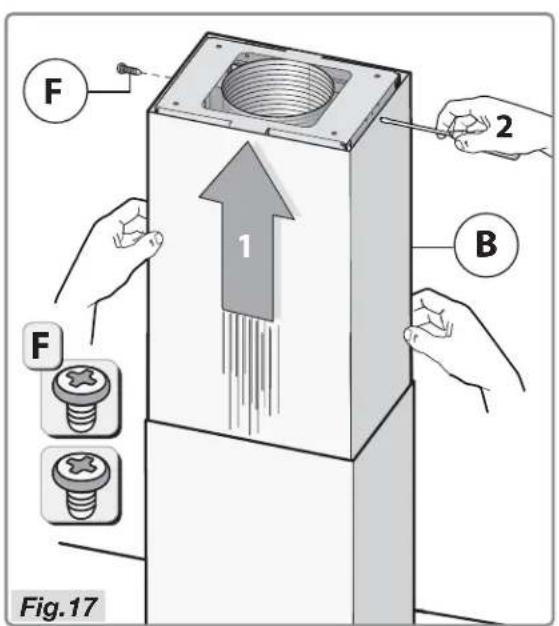

- Verbind de schacht B met de plafondplaat met behulp van de twee schroeven F (Fig.17).

Afvoeren

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaatk van duurzame materialen. Dit toestel要去 aan het eind van zich levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt konnen zijn:

• karton;
  polyethylenfolie (PE);
  CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gezende denverwerking van elektrische huishoudelijkke apparatuur te wijzen, is op het product het symbol van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zich levensduur nicht bij het gewone huisvuil mag worden gevoegd. Het toestel moet maar een special centrum voor gezende afvalinzameling van de gemeente worden gebracht of maar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt möglich negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen+kennen om een aanmerkelijke besparing van energia en grondstoffen te verkrijgen.
