BEDIENUNGSANLEITUNG ES1211ZAMUU Atag

anleitung dunstabzugshaube

stand 1 stand 2 stand 3 stand 4

Toets D

Als de intensiefstand is ingesteld kurz u de timer nicht activeren.

Functie Clean Air:

Ohre Dunstabzugshaube

Einführung 4

Sicherheit

Achtung! 5

Gebrauch

Bedienung 7

Pflege

Reinigen 14

Fettfilter 14

Aktivkohlefilter 16

Installation

Allgemein 17

Elektroanschluss 18

EinbaumaBe 19

Anlagen

Entsorgung 27

Zusätzliches Zubehör 28

Einführung

Nach der Lektüre dieser Gebrauchsanleitung werden Sie die Vorzüge diesen Geräts schnell zu schätzenissen.itte lessen sie auch die Sicherheitshinweise und die Empfehlungen zur Instandhaltung des Geräts.

Bewahren Sie die Gebrauchsanleitung und Installationsanweisungen auf. Für spätere Benutzer konnten Sie von Vorteil sein.

Achtung!

Lassen Sie das Gerät durch einen anerkannten Installateur anschließen (Siehe das Kapitel "Installation"). Schließen Sie das Gerät nicht an das Stromnetz an, bevor die Installation vollständig abgeschlossen ist.

• Schlieben Sie das Gerät gemäß den vor Ort geltenden Installationsvorschriften an.
• Aufgrund eventuell vorhandener scharfer Kanten empfehlen wir, bei der Montage der Dunstabzugshaube Arbeitslandschuhe zu trag.
• Das Gerät wurde gemäß den aktuellen Sicherheitsstandards gefertigt. Dennoch empfehlen wir, dass Personen mit psychischen oder motorischen Störungen oder geistigen Behinderungen das Gerät nicht ohne Aufsicht bedieren sollenn. Dies gilt auch für Kinder.
• Verwenden Sie die Dunstabzugshaube nicht, wenn der Fettfilter nicht oder nicht korrekt angebracht ist!
• Lehnen Sie sich nicht gegen die Dunstabzugshaube.
• Die Dunstabzugshaubearfniemals als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.
• Sorgen Sie für ausreichende Belüftung, wenn Sie die Dunstabzugshaube zusammen mit einem Gaskochfeld verwenden.
  Die Luftabfuhrarfichtan einen Abzugskanal angeschlossen werden, der auch fur andere Geräte verwendet wird.
• Unter der Dunstabzugshaubearfnd nicht flambiert werden;reinigen Sie den Filterrechtzeitig.Beim Frittieren ist eine ständige Aufsicht erforderlich,um zu verhindern,dassheiBesFett in Brand gerat.
• Die Dunstabzugshaube muss regelmäßig (mindestens ein Mal pro Monat)innen und außen gereinigt werden. Wenn Sie diese Vorschrift nicht beachten und die Filter nicht vollständig reinigen oder ersetzen, kann dies zu Brandgefahr führen.
• Eine beschädigte Zuleitung muss vom Kundendienst des Herstellers oder gleichwertig qualifizierten Personen ausgetauscht werden, um Gefahren auszuschreiben.
• Ziehen Sie den Stecker aus der Steckdose, bevor Sie die Lampen wechseln! Verwenden Sie ausschließlich die gleichen Lampen mit der angegebenen Wattzahl. Verwenden Sie die Dunstabzugshaube nur mit montierten Lampen, um das Risiko eines Stromschlags zu vermindern.
• Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.

Achtung!

Die Fettfilter werden bei Verwendung des Gerats hei. Warten Si- nach dem Kochen mindestens 30 Minuten vor der Reinigung.
- Bei Reperatur oder Reinigung des Geräts muss der Strom ausgeschaltet werden. Ziehen Sie den Stecker aus der Steckdose oder drehen Sie den Schalter im Stromkasten auf Null.
- Fett und Öl können bei Überhitzung Feuer fangen. Bleiben Sie während der Zubereitung von Speisen stets in der Höhe.
- Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in dieser Handbuch aufgeführten Anweisungen verschuldet wurden.

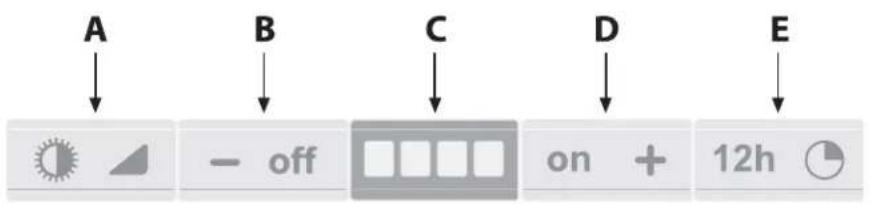

Bedienung

Achtung!

Taste A

• Aktivierungen und Deaktivierungen von Funktionswesen oder Alarmen müssen mit ausgeschalteten Motor und ausgeschalteten Lichtern erfolgen.
• Dieses Produkt ist mit einem akustischen Warngerät (Summer) ausgestattet. Bei jedem Drücken einer beliebigen Taste ertont zur Bestätigung ein akustisches Signal.
• Diese Funktion kann deaktiviert oder aktiviert werden, indem Sie gleichzeitig die Tasten ON und TIMER 5 Sekunden drücken.
• Ihr Gerät in UMLUFTVERSION arbeitet, muss die Funktion zur Anzeige der eingefugten Aktivkohlefilter aktiviert werden (siehe thisbezüglichs Abschnitt).

Licht (Softlight)

Einschalten:

Durch kurzes Drücken der Lichttaste schaltet sich das Licht bei maximaler Beleuchtungsstärke ein (Aktivierung der Schnellfunktion des Softlight).
Einstellen:

Durch anhaltenden Druck der Lichttaste kann die Beleuchungsstärke von Maximum auf Minimum und umgekehrt eingestellt werden.

Ausschalten:

Durch schnelles Drucken der Lichttaste.

Taste B

OFF und Geschwindigkeitsreduzierung

Einstellen:

Durch kurzes Drücken der Taste OFF wird die Geschwindigkeit des Motors reduziert; auf dem Display fällt die Geschwindigkeit z. B. von Stufe 3 auf Stufe 2 ab.

Geschwindigkeit 3 Geschwindigkeit 2

Ausschalten:

Falls die Betriebsgeschwindigkeit des Motors auf Stufe 1 des Displays eingestellt ist, kann die Dunstabzugshaube durch kurzen Druck auf die Taste OFF ausgeschaltet werden.

Geschwindigkeit 1

Falls die Taste OFF mindestens 2 Sekunden lang gedrück wird, schaltet sich die Dunstabzugshaube - unabhängig davon, welche Motorgeschwindigkeit gewählt wurde - aus.

OFF

Display C

Display

Das Display kann abwechselnd GRÜNE LEDs (Anzeige der Motorgeschwindigkeit) und ROTE LEDs (Anzeige des Alarmstands) aufweisen (siehe Sonderfunktionen).

Geschwindigkeit 1 Geschwindigkeit 2

Geschwindigkeit 3 Geschwindigkeit 4

Taste D

ON und Geschwindigkeitserhöhung

Einschalten:
Zum Einsatz der Dunstabzugshaube genugts, die Taste ON zu drücken.

Einstellen:
Durch kurzes Drücken der Taste ON wird die Motorgeschwindigkeit um jeweils eine Stufe erhöht.

1

2

3

4

Funktion INTENSIVGESCHWINDIGKEIT:

Indem Sie circa 2 Sekunden die Taste ON drücken, aktivieren Sie die Funktion INTENSIVGESCHWINDIGKEIT für 10 Minuten; anschließend kehrt die Dunstabzugshaube zu der zuvor eingestellten Geschwindigkeitsstufe darüber.

Ist die Funktion aktiv, leuchtet LED 4 auf.

Um die Funktion vor Ablauf der 10 Minuten zu unterbrechen, erneut die Taste drücken.

Taste E

Timer

Betriebsweise:

Die Taste Timer regelt die Ansaugsgeschwindigkeit der

Dunstabzugshaube ab dem Zeitpunkt ihrer Aktivierung fur 10

MINUTEN; anschließend schaltet sich das Gerät aus.Aktivierung:

Zur Aktivierung der Funktion reicht ein kurzer Druck der Taste Timer.

Sobald die Funktion aktiviert wurde, beginnt die LED der eingestillten Geschwindigkeit aufzublinken.

Bei eingeschalteten Lichtern reduzieren diese bei Beendigung der Funktion Timer automatisch die Beleuchtungsstärke um 30 - 40% .

Um die Funktion vor Beendigung der voreingestellen Zeit zu deaktivieren, reicht ein weiterer Druck der Taste Timer und das Gerätschaltet sich aus.

Achtung!

Falls die Intensivgeschwindigkeit gewählt wurde, kann der Timer nicht aktiviert werden.

Funktion Clean Air:

Sonderfunktionen (Taste E):

These Funktion garantiert einen ständigen Luftlaufausch in der Kuche für maximal 12 Stunden.

Wird die Taste Timer 4 Sekunden bei ausgeschalteten Gerät gedrückt, aktiviert sich die Funktion CLEAN AIR. Diese schaltet den Motor jeder Stunde für 10 Minuten auf der ersten Geschwindigkeitsstufe ein; die LED 4 blinkt im Interval - 1 Sekunde eingeschaltet, 2 Sekunden ausgeschaltet - auf.

Nach Ablauf dieser Zeit schaltet sich der Motor aus und auf dem Display leuchtet LED 4 im Dauermodus auf, bis nach weiteren 50

Minutes der Motor erneut fur 10 Minuten startet und so weiter.

• Zum Deaktivieren der Funktion Clean air können Sie jeder Taste mit Ausnahme der Licht-Tasten drücken.

Alarmanzeigen

Sattigung der Fett- und Aktivkohlefilter:

Wenn die LEDs auf dem Display Rot werden, müssen die Filter ausgewechselt oder gewaschen werden.

A - Fettfilter:

Falls auf dem Display LED 1 ROT aufleuchtet und zu blinken beginnt, bedeutet dies, dass 30 Betriebsstunden vergangen sind und die Fettfilter gewaschen werden müssen.

Für die Nullstellung des elektronischen Speichers die Taste OFF 5 Sekunden drücken, bis LED 1 nicht mehr aufblinkt.

B-Aktivkohlefilter:

Falls auf dem Display LED 2 ROT aufleuchtet und zu blinken beginnnt, bedeutet dies, dass 120 Betriebsstunden vergangen sind und die Aktivkohlefilter ausgetauscht werden.

Für die Nullstellung des elektronischen Speichers die Taste OFF und ON gleichzeitig 5 Sekunden drücken, bis LED 2 nicht mehr aufblinkt.

Aktivierung der Anzeigefunktion für eingefügte Aktivkohlefilter

Durch gleichzeitiges Drücken der Tasten OFF und ON für 5 Sekunden wird die Anzeigefunktion der Aktivkohlefilter aktiviert: es ertont ein akustisches Signal vom Summer und alle GRUNEN LEDs schalten sich 1 Sekunde ein.

Deaktivierung der Anzeigefunktion eingefügte Filter

Durch gleichzeitiges Drücken der Tasten OFF und TIMER für 5 Sekunden wird die Anzeigefunktion der Aktivkohlefilter deaktiviert:

es ertont ein akustisches Signal vom Summer und alle ROTEN LEDs schalten sich 1 Sekunde ein.

• Um zu überprüfen, ob der elektronische Speicher zur Anzeige der eingefugten Aktivkohlefilter aktiviert oder deaktiviert ist, gleichzeitig die Tasten LICH T und TIMER 5 Sekunden drücken: - falls die Funktion aktiviert ist, leuchten auf dem Display 3 Sekunden alle LEDs GRUN auf.
• Falls die Funktion deaktiviert ist, leuchten auf dem Display 3 Sekunden alle LEDs ROT auf.

Achtung!

• Überprüfen Sie, dass die Summer-Funktion nicht deaktiviert wurde (siehe Hinweise am Anfang der Anweisungen zu dieser Bedienelement).

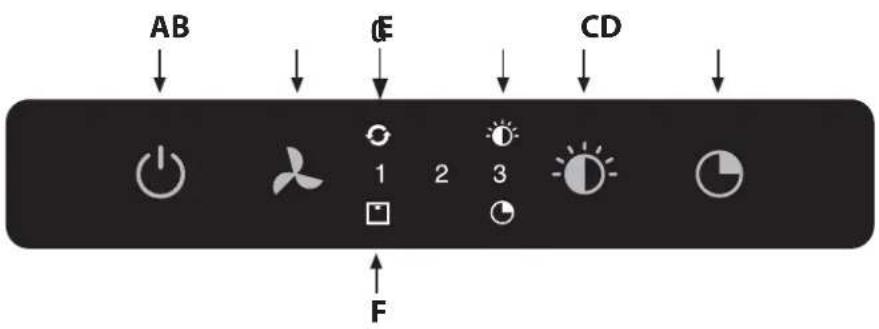

Bedienung

Taste A

Die Einschalt-/Ausschalttaste schaltet die gesamte Dunstabzugshaube (Motor und Lichter) ein und aus. Durch Betätigung der Taste lauft der Motor auf Geschwindigkeitsstufe 1 an.

Taste B

Aus der OFF-Position für die 1. Geschwindigkeitsstufe einzelmal drücken, für die 2. Stufe zweimal und für die 3. Stufe dreimal. Um die Intensivgeschwindigkeit einzufugen, die Taste 5 Sekunden drücken, unabhängig davon, in welchen Zustand sich die Dunstabzugshaube befindet. Bei jeder Geschwindigkeit leuchtet ausschließlich die Led zur eingestellten Geschwindigkeit auf. Die Intensivgeschwindigkeit wird von der aufleuchtenden Led der Geschwindigkeitsstufe 3 angezeigt. Die Intensivgeschwindigkeit dauert 10 Min., anschließend kehrt die Dunstabzugshaube zu der letzten eingestellten Geschwindigkeit darüber. Um die Intensivgeschwindigkeit auszuschalten, drücken Sie die Taste Power (die Dunstabzugshaube schaltet sich aus); oder drücken Sie die Taste Fan speed, woraufhin die Geschwindigkeit zu der zuvor eingestellten Stufe darüber kehrt. Geschwindigkeit der Dunstabzugshaube mit zyklischem Verlauf.

Taste C

Licht

Die Lichtstufen sind drei: Hoch, mittel, niedrig. Aus ausgeschalteter Stellung den Schalter einmal für die hohe Lichtstufe drücken; zweimal für die mittlere Stufe, dreimal für die niedrige Stufe und viermal, um die Lichter auszuschalten. Die Lichtstufe hat einen zyklischen Verlauf: hoch, mittel, niedrig, ausgeschaltet.

Taste D

Mit jeder eingeschalteten Geschwindigkeit (ausgenommen Intensivgeschwindigkeit) wird bei Drücken der Taste die Timer-Funktion für 15 Min. aktiviert. Bei Beendigung des Count-Downs schaltet sich die Dunstabzugshaube aus (Motor und eventuell eingeschaltete Lichter).

Anzeige E

Die Anzeigeleuche Lichter leuchtet auf, wenn die Lichter, unabhängig von ihrer Beleuchtungsstärke, eingeschaltet sind.

Anzeige F

Fettfilter

Nach 30 Betriebsstunden leuchtet die Led der Anzeigeleuche Filter auf (ohne Blinkmodus) und zeigt an, dass die Fettfilter gewaschen werden müssen.

Die Nullstellung der Funktion (bei ausgeschalteter Dunstabzugshaube) erfolgt, indem die Taste Fan speed 5 Sek. gedrückt wird. Daraufhin schaltet sich die Led der Filteranzeige aus und die 30h-Einstellung beginnnt erneut bei Null.

Kohlefilter

Nach 120 Betriebsstunden blinkt die Led im Dauermodus auf. Dies bedeutet, dass die Kohlefilter ausgetauscht werden müssen (falls eingebaut). Die Nullstellung der Funktion (bei ausgeschalteter Dunstabzugshaube) erfolgt, indem die Taste Fan speed 5 Sek. gedrückt wird. Daraufhin schaltet sich die Led der Anzeige aus und die Einstellung beginnt erneut bei Null.

Clean Air Anzeige

Bei ausgeschalteter Dunstabzugshaube 5 Sek. die Taste Power (A) drücken, um die Funktion Clean air zu aktivieren. Diese schaltet den Motor auf der 1. Geschwindigkeitsstufe für 10 Min. pro Stunde ein. Die Anzeigeleuche leuchtet im Dauermodus auf, die Led der 1. Geschwindigkeitsstufe leuchtet kurz auf. In den verbleibenden 50 Min. blinking die Anzeigeleuche. Die Funktion kann durch Drucken einer beliebigen Taste (mit Ausnahme der Lichter) deaktiviert werden.

Reinigen

Achtung!

Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohlinnen als auch außen*hufigereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter).Keine Produkte verwenden, die Scheuermittel enthalten.

Keinen alcohol verwenden!

Achtung!

Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Haube oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zusückzufahren sind.

Dunstabzugshaube

Die Dunstabzugshaube konnen Sie mit Seitenlauge und einem weichen Tuch reinigen, danach mit klarem Wasser nachspälen. Gebrauchen Sie keine agressiven Putzmittel, wie z. B. Soda. Der Lack der Dunstabzugshaube bleibt gut, wenn Sieihn ab und zu mit Wachs einreiben.

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln gehandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung des Edelstahls putzen.

Fettfilter

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sattigungs-anzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anziegt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den Öffnungen nach unter in den Geschirrspüler, so dass das Wasser hersauslaufen kann. Der Aluminiumfilter wird durch die Reinigungsmittel stumpf, das ist normal.

Filterkassette herausnehmen

1. Schalten Sie die Klappe und Beleuchtung aus.
2. Drücken Sie den Filter bei der Aussparung nach hinten und klappen Sie die Vorderseite herunter.
3. Nehmen Sie den Filter aus der Haube hersus.

Reinigung

Sie können die Filter im Geschirrspüler reinigen. Lassen Sie die Filter gut abtropfen, bevor sie wieder eingesetzt werden.

Die Filter können auch mit der Hand gereinigt werden.

Reinigen Sie die Filter in einer Spüllauge und spulen Sie diese dann ab. Lassen Sie die Filter gut abtropfen. Die Unterseite der Dunstabzugshaube kann mit einem milden Reinigungsmittel und einem feuchten Tuch gereinigt werden. Mit Haushalts-Papiertuch oder einem trocknen Tuch trockenreiben.

Filterkassette wieder einsetzen

Der Filter ist mit dem Schließmechanismus an der Seite einzusetzen. Öffnen Sie den Schließmechanismus. Die Stifte an der Seite des Filters gleiten dadurch nachinnen. Halten Sie beim Einsetzen des Filters den Schließmechanismus in dieser Position.

1. Drücken Sie die Stifte an der Seite des Filters in die damit bestimmten Öffnungen an der Seite der Dunstabzugshaube.
2. Klappen Sie den Filter nach oben.
3. Lassen Sie den Schließmechanismus los. Die Stifte an der Seite des Filters kommt hereaus und gleiten in die darauf bestimmten Öffnungen an der Seite der Dunstabzugshaube.

Der Filter ist jetzt wieder eingesetzt.

Achtung!

Die Fettfilter wieder in ihrer ursprünglichen Position einsetzen (siehe Abb.).

Die korrekte Position der Fettfilter sorgt für eine perfekte Ansaugleistung.

Aktivkohlefilter:

Die Aktivkohlefilter dienen dazu, die Luft, die in die Umgebung zusückgeleitet wird zu reinigen; sie haben die Aufgabe, die unangenehmen Gerüche, die während des Garvorgangs entstehen, zu beseitigen. Die regeneribaren Aktivkohlefilter muss per Hand mit neutralen, nicht scheuernden Reinigungsmitteln gewaschen werden oder man gibtihn in die Spülmaschine bei einer Temperatur, die 65^ nicht überschreiben darf (der Waschzyklus muss ohne Geschirr vollendet werden). Das überschüssige Wasser entfernen ohne den Filter damit zu beschädigen, die Bauteile aus Kunststoff entfernen und das Vlies im Ofen mindestens 15 Minuten lang circa bei einer Temperatur von max. 100^ trockenen. Um den regeneribaren Aktivkohlefilter wirkungsvoll zu erhalten, muss diese Operation alle 2 Monate wiederholt werden. Max. alle drei Monate muss ein Auswechseln vorgenommen werden bzw. jeges Mal, wenn das Vlies beschädigt ist. Vor der Montage des Antifett-Filters und des regeneribaren Aktivkohlefilters ist es unbedingt nötig sicherzustellen, dass diese gut getrocknet sind.

Beziehen Sie, um die Dunstabzugshaube von der Abluftversion zur Filterversion umzuformen, bei Ihr hem Handler die Aktivkohlefilter und befolgen Sie die Einbauhinweise.

Wechsel der Aktivkohlefilter:

Für den Wechsel der Aktivkohlefilter müssen zuerst die Fettfilter herausgenommen und dann die zwei Seiten Tasten B des Aktivkohlefilters nachinnen gedrückt werden.

Den Filter zur Entnahme nach untenziehen.

Zum erneuten Einsetzen des Teils in umgekehrter Reihenfolge verfahren.

Für den Wechsel der Halogenlampen B auf das Deckglas C drücken; siehe Abb.1.

Achtung: Durch Halogenlampen derselben Bauart ersetzen. Diese nicht mit bloßen Händen berühren; nach dem Wechseln das Deckglas C wieder verschreiben; siehe Abb.2.

Achtung!

Sollte es sich beim Gerät um die Version mit LED-Lampen handeln, wenden Sie sich für den Eingriff an einen Fachtechniker.

Allgemein

Der Anschluß这意味着 Gerätes an das Lichtnetz muß durch einen anerkannten Installaur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Diese Gerät entspricht den europäischen Vorschriften.

Wichtig zu wissen:

• Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 55 cm sein.
• Die Abluftführungarf nur an einen zentralen mechanischen Abzugskanal angeschlossen werden.
• Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von Gasseräte.
• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so better ist die Wirkung der Dunstabzugshaube.
• Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer keine Installationsleitung(en) vorhanden ist/sind.
• Der Durchmesser des Anschlussrohrs der Dunstabzugshaube beträgt 120, 125 oder 150~mm . Das Abzugsrohr sollte denselben Durchmesser haben.
• Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist für Stahlbeton und Ziegelmauern geeignet. Für manche Mauertypeen sind spezielle Dübel und Schrauben erforderlich.

Anschluss

Elektroanschluss für Modell: ES1011MAM, ES1011UAM, ES1092MAM, ES1211MAM, ES1211NAM, ES1211UAM, ES1211AAM, ES1211ZAM, ES1292NAM, ES1292MAM, ES1511MAM.

Die Kuchenhaube besteht zur Geräteklasse II, daß muss keine der Leitungen geerdet werden.

Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzufahren:

BRAUN = Phase L

BLAU = Phase N.

Elektranschluss für Modell: ES1011TAM, ES1511MAX, ES1211MAX.

Dieses Gerät gehört der Schutzklasse I an und muss damit geerdet werden.

Der Anschluss an das Stromnetz wird folgendermaßen ausgeführ't:

BRAUN = L Außenleiter

BLAU = N Neutraleiter

GELB/GRUN = ① Schutzleiter.

Der Neutraleiter muss an die Klemme mit dem Symbol N

angeschlossen werden, während der GELB/GRÜNE Leiter an die

Erdungsklemme mit dem Symbol ① angeschlossen werden muss.

Vergewissern Sie sich beim elektrischen Anschluss, dass die Steckdose geerdet ist.

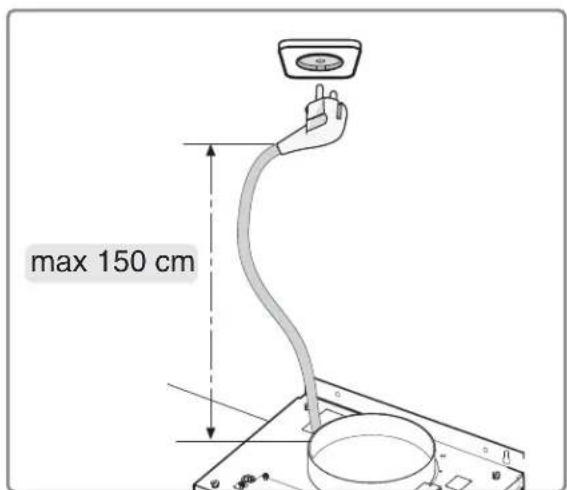

These Dunstabzugshaube ist mit einem Stecker versehen. Installieren Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist. Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an.

Achtung:

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sieitte davon, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens 3 mm angebracht wird.

EinbaumaBe

Bauart:

ES1011MAM

ES101UAM

ES101TAM

ES1092MAM

ES1211MAM

ES121NAM

ES1211MAX

ES121UAM

ES1211AAM

ES1211ZAM

ES1292NAM

ES1292MAM

ES1511MAX

ES1511MAM

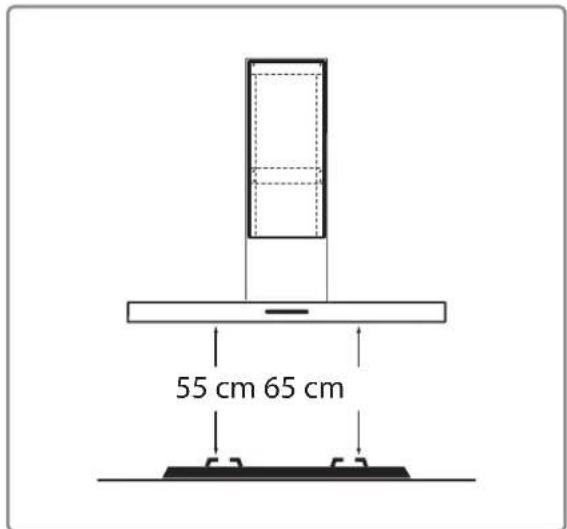

Erforderlicher Abstand:

Der Abstand zwischen dem Gaskochfeld und dem niedrigsten Punkt der Abzugshaube muss mindestens 65 cm betragen. Bei einem elektrischen Kochfeld, einem Keramikfeld oder einem Induktionskochfeld muss dieser Abstand mindestens 55 cm sein.

Für die Installation these Geräts sind zwei Personen erforderlich.

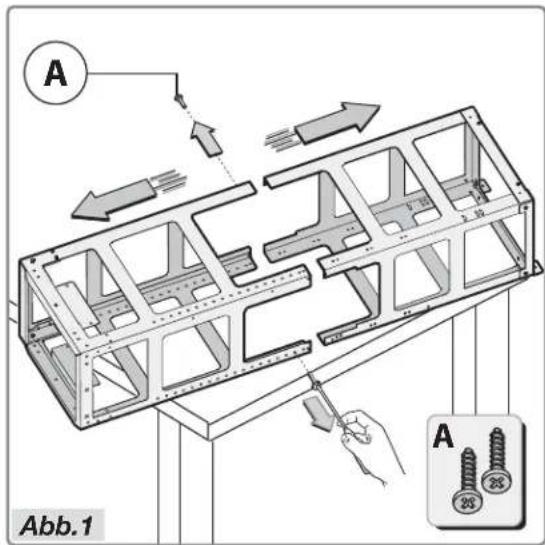

- Nehmen Sie die Konstruktion aus der Verpackung und entfernen Sie die zwei Schrauben A, um das Ober-vom Unterveri zu trennen (Abb.1).

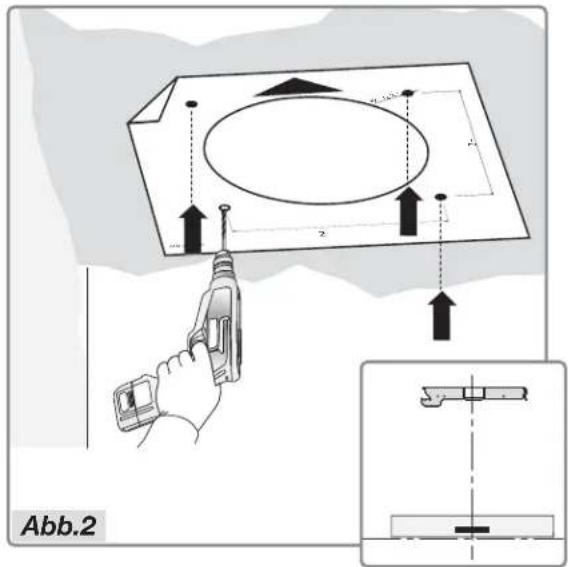

- Bringen Sie die Bohrschablone an der Decke an; darauf zeigen die Pfeile die Bedieneite der Dunstabzugshaube an (Abb.2).

Verwenden Sie für die Installation Schrauben und Spanndübel, die für die Wandbeschaffenheit angemessen sind (z.B. Stahlbeton, Gipskarton-platte usw.). Wenn die Schrauben und Dübel zum Lieferumfang der Abzugshaube gehören, prüfen Sie vor deren Verwendung, dass diese für die Art der Wand, an der das Gerät eingebaut werden soll, geeignet sind.

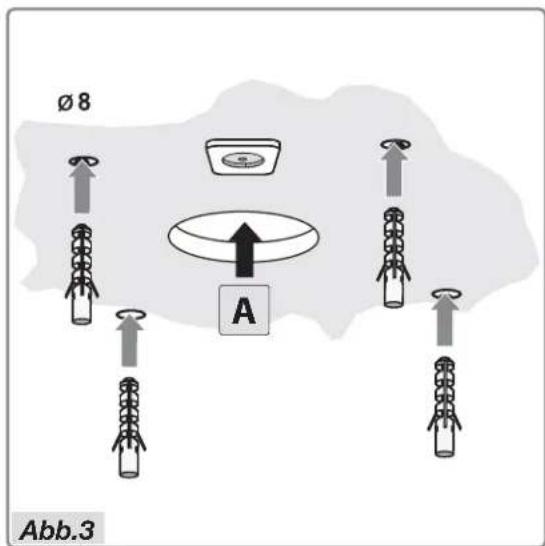

- Bohren Sie die vier Löscher 8 in die Decke und setzen Sie die vier Dubel ein.
-Bereiten Sie die Luftabzugsoffnung A vor (Abb.3).
- Verbinden Sie das flexible Rohr mit Öffnung A.

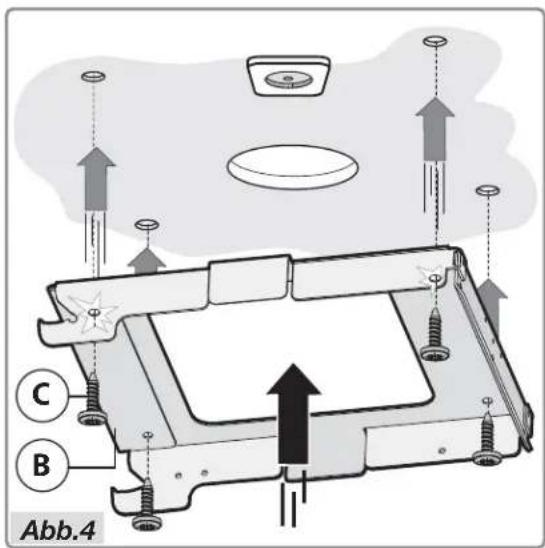

- Befestigen Sie den Bügel B mit den vier Schrauben C an der Decke (Abb.4).

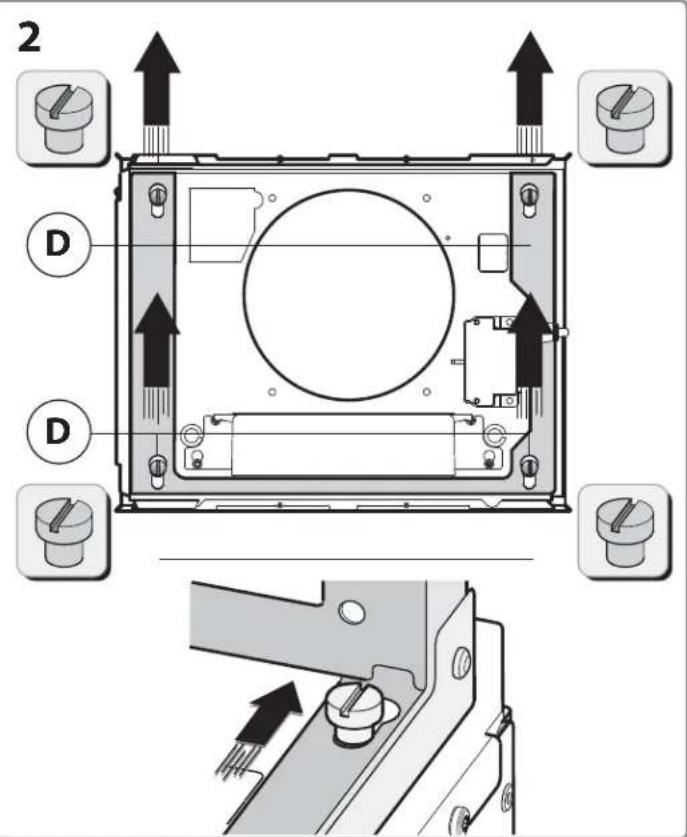

• Befestigen Sie vor der Installation der Abzugshaube den Schaltkasten D.

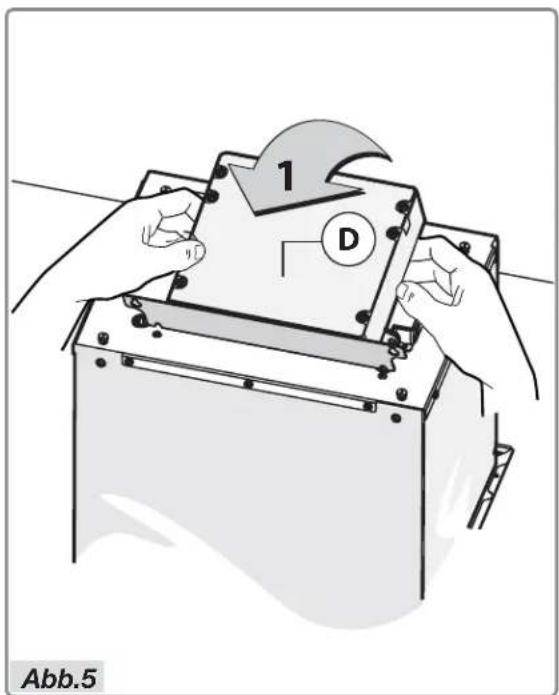

-Heben Sie den Schaltkasten an (Abb.5).

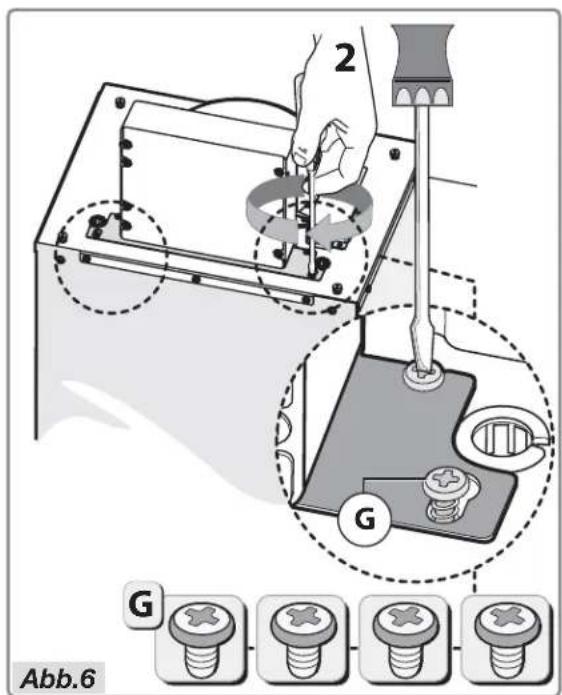

• Bringen Sie den Bügel mit den vier Schrauben G direkt in der Buchse an undziehen Sie diese fest; siehe Abb.6.

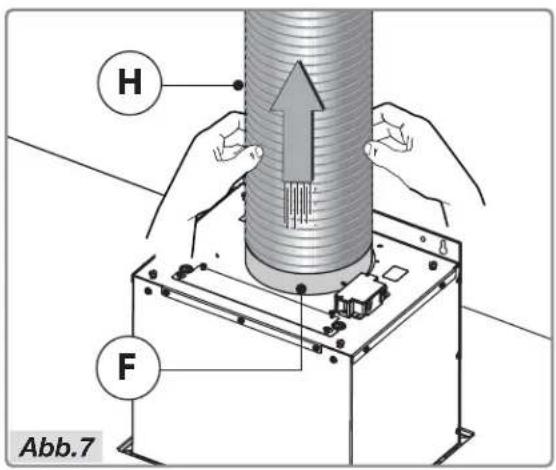

- Befestigen Sie das Luftabzugsrohr H (nicht im Lieferumfang enthalten) am Anschlussflansch F; siehe Abb.7.

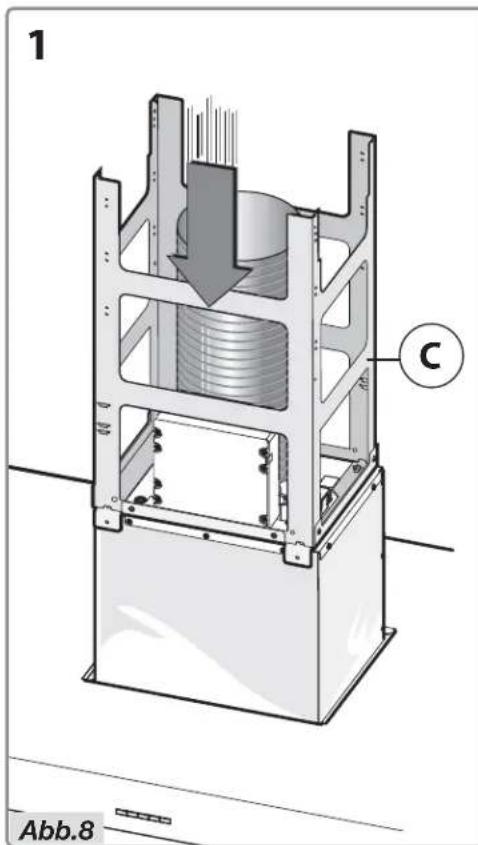

- Befestigen Sie die untere Konstruktion C an der Motorbuchse und montieren Sie sie in den entsprechenden Schlitzen (Abb.8).

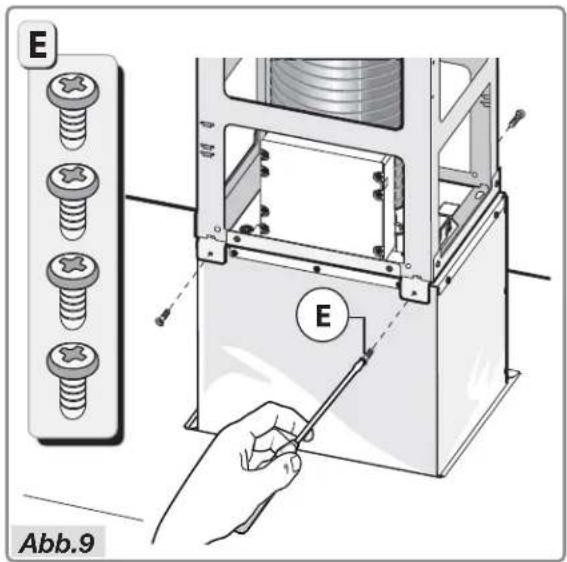

• Befestigen Sie die Konstruktion C mit den 4 Schrauben E an der Motorbuchse (Abb.9).

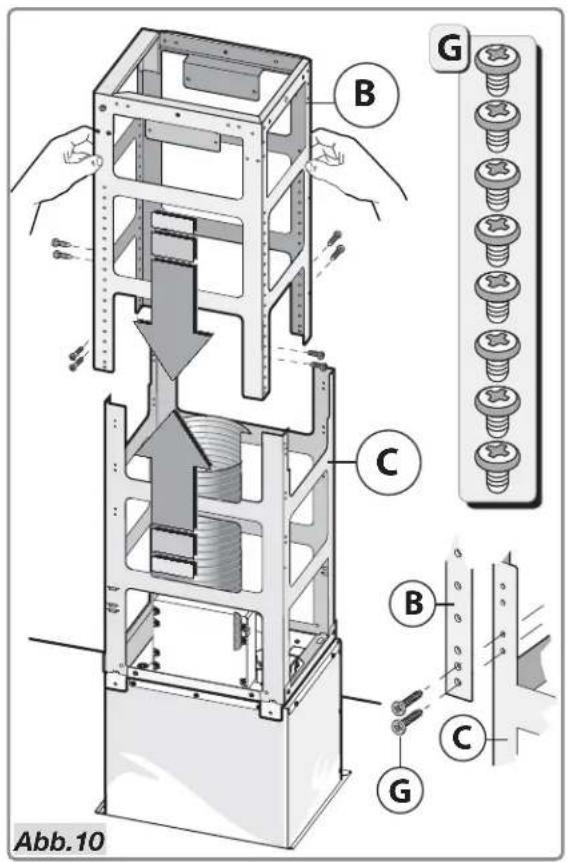

• Setzen Sie das obere Teil der ausziehbaren Konstruktion B in das untere Teil C ein.
• Verstellen Sie die Höhe entspruchend der Messungen aus Abb.10 und befestigen Sie die Konstruktion mit den 8 mitgelieferten Schrauben G.

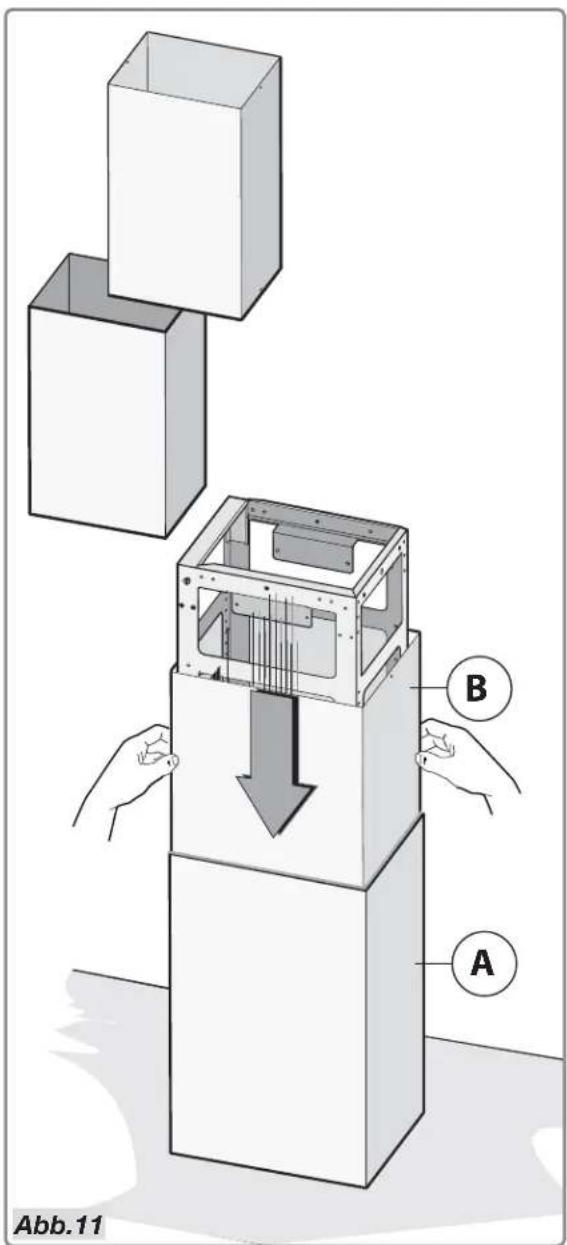

• Verbinden Sie den unteren Rauchabzug A mit dem oberen; Abb.11 B; siehe Abb.11.

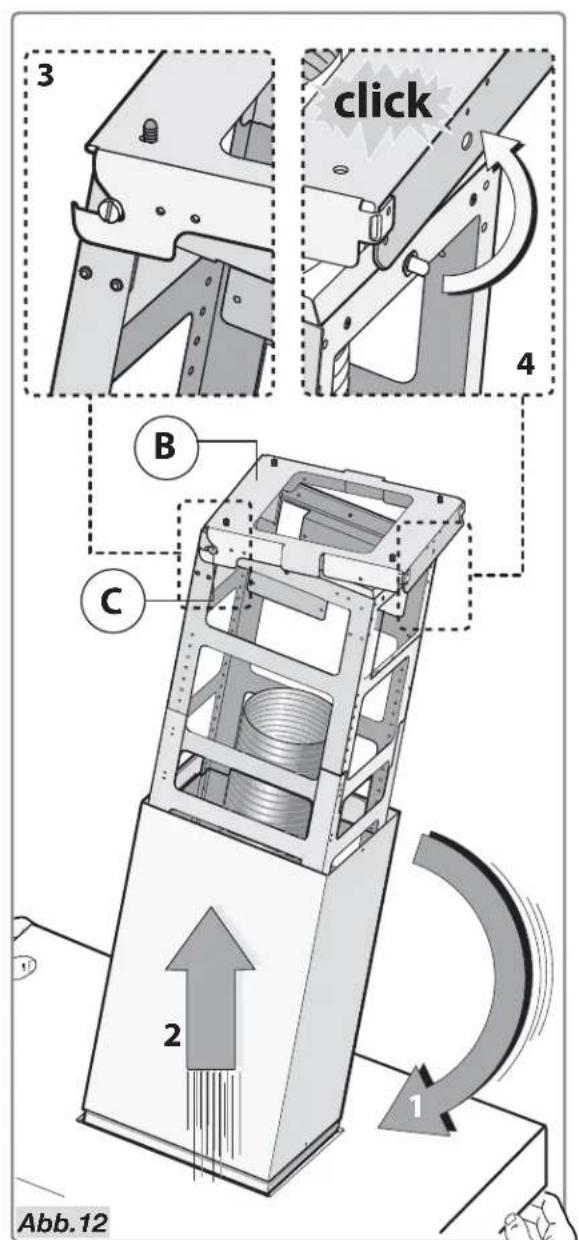

• Neigen Sie die Abzugshaube; siehe dazu Abb.12 - Schritt 1.
• Hängen Sie die Abzugshaube am Bügel B ein, und verwenden sie dazu die 2 seitlichen Drehstifte C, die sich bereits an der Konstruktion befinden; Abb.12 - Schritte 2-3.
• Bringen Sie die Abzugshaube in ihre Position, damit der Sicherheitsstift in die Öffnung des Bügels B eintritt; Abb.12 - Schritt 4.

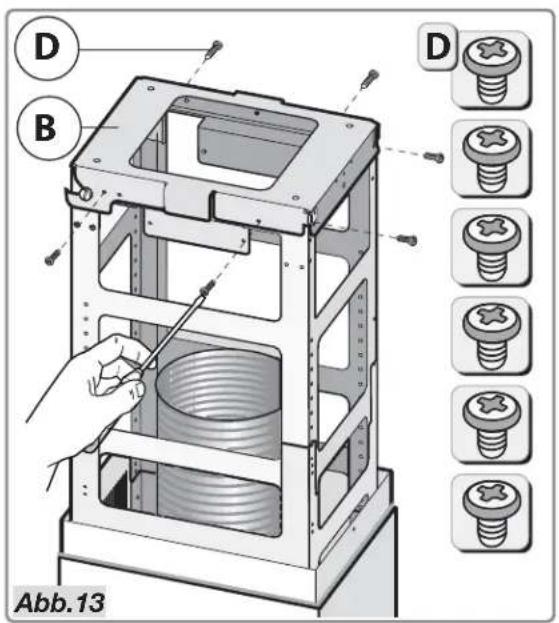

• Achtung! Befestigen Sie die Abzugshaube mit den 6 Schrauben D sofort am Bugel B (Abb.13).

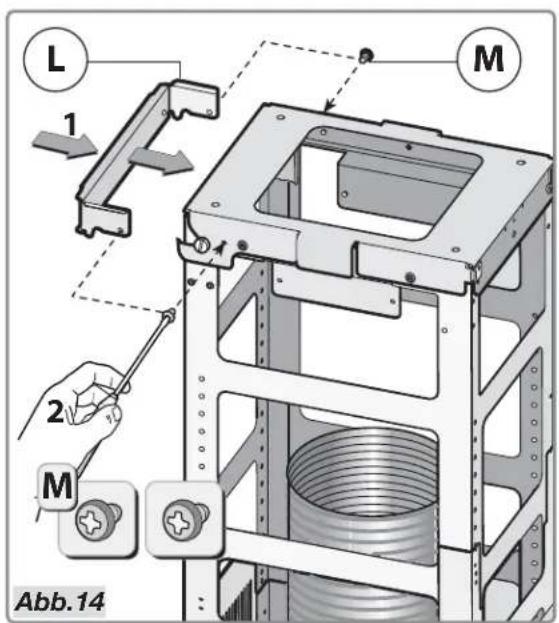

• Befestigen Sie den Sicherheitsbürger L endgültig mit den zwei Schrauben M an der ausziehbaren Konstruktion; siehe Abb.14 - Schritte 1-2.

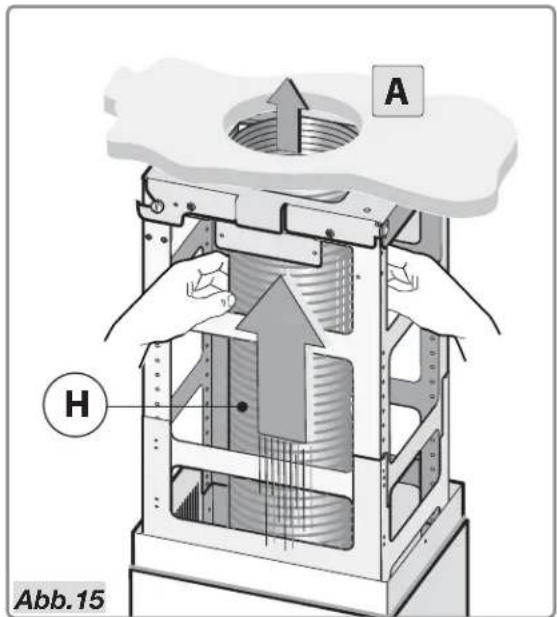

- Verbinden Sie das flexible Rohr H (nicht im Lieferumfang enthalten) mit der Luftabzugs-öffnung A (Abb.15).

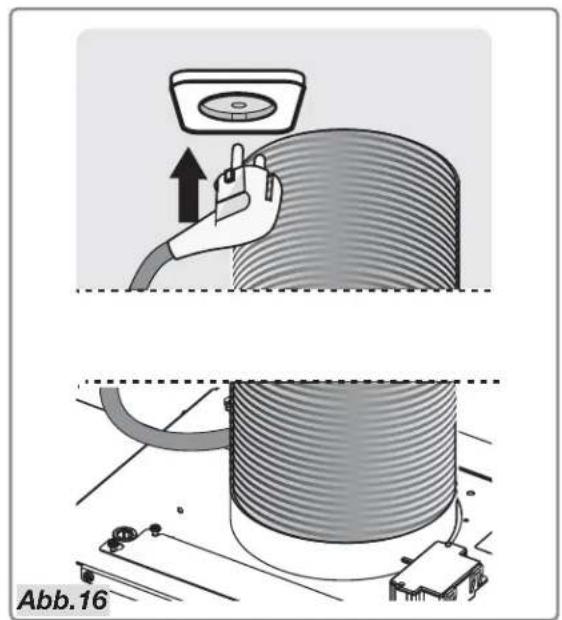

-Schlieben Sie das Gerät an die Stromversorgung an (Abb.16).

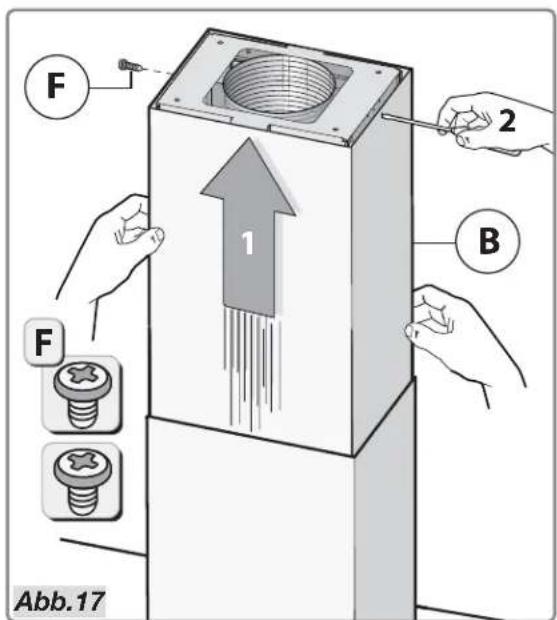

- Verbinden Sie den oberen Rauchabzug B mit der Konstruktion; dazu die zwei Schrauben F verwenden (Abb.17).

Entsorgung

Entsorgung Gerät und Verpackung

Bei der Herstellung these Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät ist am Ende seiner Nutzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden. Die Verpackung des Gerätes ist wiederverwendbar.

Verwendet können sein:

Pappe;
Polyethylenfolie (PE);
CFK-freies Polystyrol (PS-Hartschaum).

These Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet. Dies bedeutet das am Ende seiner Nutzeit das Produkt nicht zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhandlern, die einen Rücknahmeservice anbieten, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglich wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

Your cooker hood

Introduction 4

Safety

Attention 5

Use

Controls 7

Maintenance

Cleaning 14
