Producttype	Muurmodel afzuigkap
Merk	Atag
Model	EG311U5U
Stroomvoorziening	230 V - 50 Hz
Verlichtingsvermogen	20 W (halogeen) voor muurmodel
Aantal snelheden	4 + intensieve stand
Uitgestelde uitschakelfunctie	Ja, automatisch na 10 minuten
Bedieningstype	Elektronisch met toetsen
Vetfilter	Ja, vaatwasmachinebestendig
Koolstoffilter	Optioneel voor recirculatie, elke 6 maanden vervangen
Afvoerdiameter	150 mm (reduceerbaar tot 125 mm)
Minimale afstand tot kookplaat	65 cm
Materiaal	Roestvrij staal
Installatietype	Muurmontage
Recirculatie mogelijk	Ja, met koolstoffilter
Veiligheidsvoorziening	Automatische uitschakeling bij oververhitting
Aanbevolen onderhoud	Regelmatig reinigen van het vetfilter en roestvrij staal
Lamp vervangen	Halogeen 20 W (muur) of 10 W (eiland)

Veelgestelde vragen - EG311U5U Atag

Hoe het vetfilter reinigen?

Wanneer het controlelampje van het vetfilter brandt, reinig het dan onmiddellijk. Je kunt het in de vaatwasser wassen. Laat het goed uitlekken voordat je het terugplaatst. Druk vervolgens ongeveer 5 seconden op de toets om het elektronische geheugen te wissen.

Hoe een halogeenlamp vervangen?

Haal de stekker uit het stopcontact. Gebruik een schroevendraaier om de binnenring eruit te trekken. Vervang de lamp door een nieuwe van 20 W (muurafzuigkap) of 10 W (eilandmodule). Neem de lamp met een schone doek om vlekken te voorkomen.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand moet 65 cm zijn. Een kleinere afstand kan brandgevaar opleveren.

Hoe gebruik ik de uitgestelde uitschakelfunctie?

Selecteer de gewenste snelheid en druk vervolgens op de toets met het timer-symbool. De afzuigkap stopt automatisch na 10 minuten. Het controlelampje blijft branden gedurende deze periode.

Wat doen als de afzuigkap lawaai maakt?

Controleer het afvoerkanaal: het kan te smal zijn of te veel bochten bevatten. Gebruik een kanaal met diameter 150 mm en een zo recht mogelijk verloop. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe de afzuigkap correct installeren?

De installatie moet worden uitgevoerd door een erkende installateur. Houd rekening met de minimale afstanden, gebruik een afvoerkanaal van 150 mm (reduceerbaar tot 125 mm) en zorg ervoor dat het stopcontact bereikbaar is of dat er een tweepolige schakelaar is geïnstalleerd. Volg de meegeleverde montage-instructies.

Hoe vaak het koolstoffilter vervangen?

Voor afzuigkappen in recirculatiemodus, vervang het koolstoffilter twee keer per jaar. Plaats het in de daarvoor bestemde ruimte boven de vetfilters.

Waarom blijft het controlelampje van het vetfilter branden na reiniging?

Nadat u het filter heeft gereinigd en teruggeplaatst, moet u het elektronische geheugen resetten door ongeveer 5 seconden op de toets . Het lampje gaat uit.

Kan ik mijn afzuigkap gebruiken met een gasfornuis?

Ja, maar zorg voor voldoende toevoer van frisse lucht in de ruimte om onderdruk te voorkomen. De maximaal toegestane onderdruk is 4 Pa. Raadpleeg een professional indien nodig.

Hoe onderhoud ik roestvrij staal?

Reinig met zeepsop en een vochtige doek. Gebruik een speciale reiniger voor roestvrij staal en volg de polijstrichting. Gebruik nooit schurende middelen.

GEBRUIKSAANWIJZING EG311U5U Atag

gebruiksaanwijzing/installatievoorschrift

nederlands blz. NELIL BE

english page GB 1 GF 14 IE

français page FR BE 14 FR CH LU

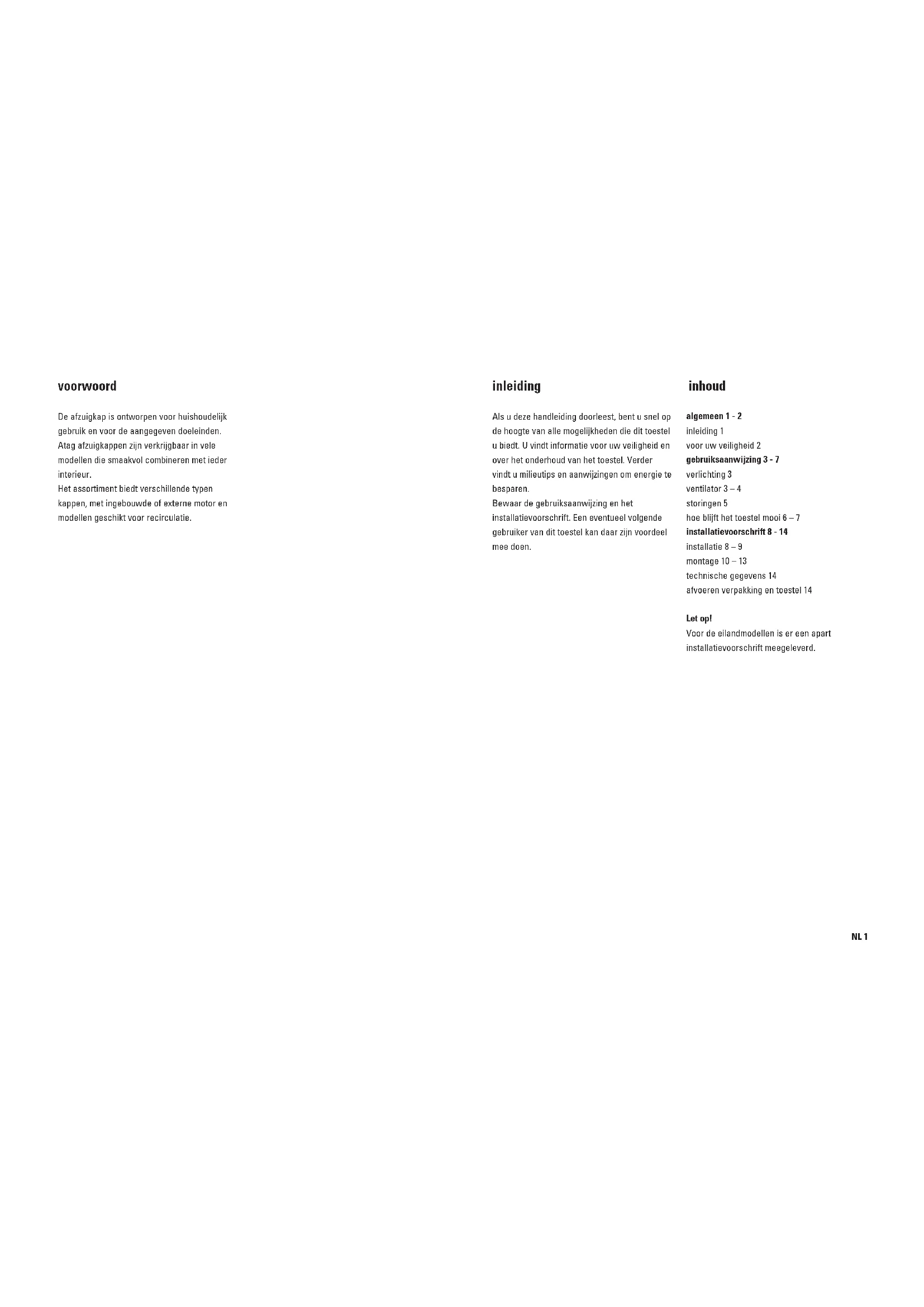

De afzuigkap is ontworpen voor huishoudelijk gebruik en voor de aangegeven doeleinden.

Atag afzuigkappen zijn verkrijgbaar in vele modellen die smaakvol combineren met ieder interieur.

Het assortiment biedt verschillende typen kappen, met ingebouwde of externe motor en modellen geschikt voor recirculatie.

inleiding

Als u deze handleiding doorleest, bent u snel op de hoogte van alle mogelijkhaden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Verder vindt u milieutips en aanwijzingen om energie te besparen.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

inhoud

algemeen 1 - 2

inleiding 1

voor uw veiligheid 2

gebruiksaanwijzing 3 - 7

verlichting 3

ventilator 3 - 4

storingen 5

hoe blijft het toestel mooi 6 – 7

installatievoorschrift 8 - 14

installatie 8 – 9

montage 10 – 13

afvoeren verpakking en toestel 14

Let op!

Voor de eilandmodellen is er een apart

installatievoorschrift meegeleverd.

voor uw veiligheid

waar u op moet letten

Laat dit toestel door een erkend installateur aansluiten. Schade ontstaan door verkeerd aansluiten of verkeerd inbouwen valt niet onder de garantie.

Maak het toestel spanningsloos voordat met reparatie wordt gestart. Bij voorkeur door de stekker uit het stopcontact te halen of de werkschakelaar op nul te zetten.

Flamberen onder een afzuigkap is niet toegestaan. Door de hoge vlammen kan brand ontstaan. Ook bij uitgeschakelde ventilator.

Houd bij het frituren altijd een oogje in het zeil.

Als het toestel wordt gebruikt in combinatie met een apparaat dat gas of andere brandstoffen verbruikt, moet gezorgd worden voor toevoer van voldoende frisse lucht.

Schakel de afzuigkap in voordat u met koken begint. Laat na het koken de afzuigkap nog ca. 10 minuten aan staan. Dit kan ook automatisch (zie "automatisch nadraaien").

Reinig het toestel regelmatig, zoals aangegeven in "hoe blijft het toestel mooi". Hiermee voorkomt u dat er een brandgevaarlijke situatie ontstaat.

Maak eerst het toestel spanningsloos als u de lampen wilt vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven wattage.

In verband met eventuele scherpe randen van de ombouwkoker adviseren wij u tijdens de montage van de koker werkhandschoenen te gebruiken.

verlichting

1

2

3

4

∅

ATAG

verlichting in- en uitschakelen

Druk op de toets voor de verlichting

De verlichting gaat branden op de hoogste stand.

Druk nogmaals op de toets en de verlichting geeft gedimd licht.

Druk voor de derde keer en de verlichting gaat uit. Het indicatielampje in de toets dooft.

ventilator

ventilator inschakelen

Druk op toets 1 of . 2 3

De afzuigkap schakelt in op de ingetoetste stand. Het cijfer in de toets licht op.

afzuigcapaciteit regelen

Druk op een toets met een hogere of lagere waarde.

Het cijfer in de toets licht op.

intensiefstand

Druk op toets 4

Het cijfer in de toets licht op.

ventilator (vervolg)

1

2

3

4

ATAG

ventilator uitschakelen

Druk op de toets waarvan het symbool verlicht is.

De afzuigkap schakelt uit en het symbool in de toets dooft.

automatisch nadraaien

Kies de gewenste ventilatorstand en druk op toets

Het symbool in de toets licht op.

In circa 10 minuten schakelt de afzuigkap automatisch terug en tenslotte uit. Als de verlichting tijdens het automatisch nadraaien ingeschakeld was blijft deze ingeschakeld.

vetfilter reinigen

Als het vetfilterindicatielampje oplicht, het filter direct reinigen.

Plaats het gereinigde filter terug en wis het elektronisch geheugen door ca. 5 seconden op toets tebruken. Het indicatielampje dooft.

storingen

Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het eeuvel eerst zelf als volgt te verhelpen. Wanneer onderstaande adviezen niet helpen, bel dan de servicedienst.

Wanneer het aansluitsnoer beschadigd is moet het vervangen worden door de serviceafdeling van de fabrikant of gelijkwaardig gekwalificeerde personen om gevaarlijke situaties te voorkomen.

Let op: Maak het toestel spanningsloos voordat met reparatie wordt gestart. Bij voorkeur door de stekker uit het stopcontact te halen of de werkschakelaar op nul te zetten.

storing
Verlichting brandt niet.
oorzaak
Lamp defect.
remedie

Trek de binnenste ring met een schroevendraaier naar beneden (zie illustratie).Let op: het glas ligt hier los in!Trek het halogeenlampje uit de fitting en vervang het door een nieuw 20 W (wandkappen) of 10 W (eilandkappen)halogeenlampje. Pak het nieuwe lampje met een schoon doekje vast.

Afzuigkap maakt lawaai.
Afvoer te lang of te veel bochten in het kanaal.
Verander het afvoerkanaal (zie installatievoorschrift).
Motor defect.
Bel de Servicedienst.
Geen afzuiging.
Motor of bediening defect.
Bel de Servicedienst.
Aansluitsnoer defect.
Bel de Servicedienst.

hoe blijft het toestel mooi

algemeen

Maak de vetfilters schoon zodra het lampje van de vetfilter-indicatie brandt.

Het RVS aan de buitenzijde van de kap maakt u schoon met een sopje van afwasmiddel en een vochtige doek. Het roestvrijstaal krijgt zijn glans terug door af en toe een roestvrijstaal onderhoudsmiddel of glansmiddel te gebruiken. Dit glansmiddel brengt een vuilwerdend laagje aan op het roestvrijstaal. Reinig het roestvrijstaal altijd met de polijstrichting mee.

Gebruik nooit schurende schoonmaakmiddelen (zoals Vim, groene schuursponsjes of andere pannensponsjes) of polijstende schoonmaakmiddelen (zoals vloeibare schuurmiddelen).

Gebruik nooit agressieve reinigingsmiddelen. Deze kunnen verkleuringen veroorzaken op roestvrijstaal.

hoe blijft het toestel mooi (vervolg)

vetfilters verwijderen/plaatsen

Verwijder de filters als volgt: schakel de ventilator en de verlichting uit.

Druk het filter bij de uitsparing naar achteren en kantel de voorzijde omlaag. Nu kunt u het filter naar u toe uit de kap nemen.

Het filter kan maar op één manier geplaatst worden. Let op de juiste positie van het filter (zie ill.). Houd het filter zo dat het afgedekte deel van de onderzijde zich midden-achter bevindt. Aan de buitenzijde is dit herkenbaar aan het patroon met de kleinere gaatjes.

Plaats nu het filter door eerst de achterkant in de houder te drukken. Kantel vervolgens de voorzijde naar boven, totdat dit niet verder gaat en laat dan het filter naar voren schuiven totdat het vast klikt. Het filter zit nu weer op zijn plaats. Wis het elektronisch geheugen door ca. 5 seconden op toets

te drukken.

vetfilters reinigen

U kunt de filters in de afwasmachine of met een sopje van een afwasmiddel reinigen. Laat het filter goed uitlekken, door de sleufjes aan de zijkant, alvorens u het terugplaatst. De onderzijde maakt u schoon met een sopje van een afwasmiddel en een vochtige doek.

koolstofffilter vervangen

Vervang het koolstofffilter 2 x per jaar. Dit geldt alleen voor recirculatiekappen. Plaats het koolstofffilter in de daarvoor bestemde ruimte boven de filters.

installatie

opmerkingen vooraf

De installatie van een afzuigkap moet geschieden in overeenstemming met de nationaal en lokaal geldende voorschriften. De afstand tussen de onderzijde van de afzuigkap en de kookplaat dient minimaal 65 cm te zijn.

Dit toestel dient door een erkend installateur te worden aangesloten. Schade ontstaan door verkeerd aansluiten of verkeerd inbouwen valt niet onder de garantie.

let op:

Wanneer een afzuigkap en een warmtebron (bijv. gas-, olie- of kolengestookte fornuizen) die lucht uit dezelfde ruimte verbruiken tegelijk worden ingezet, bestaat de mogelijkheid dat de afzuigkap de noodzakelijke verbrandingslucht uit de ruimte afzuigt waardoor een onderdruk in de ruimte kan ontstaan. De maximaal toegestane onderdruk bedraagt 4 Pa, opdat er geen verbrandingsgassen van de warmtebron worden teruggevoerd naar de ruimte zelf. Daarom is een luchttoevoer noodzakelijk, waarmee de ruimte constant van verse lucht wordt voorzien.

elektrische aansluiting

Na montage van de afzuigkap dient de stekker bereikbaar te zijn of dient de afzuigkap door middel van een dubbelpolige schakelaar met contactopeningen van 3 mm spanningsloos te maken te zijn.

Let er bij het aansluiten van de elektrische verbindingen op dat de contactdoos geaard is en dat het voltage en frequentie overeenkomt met de op het gegevensplaatje aangegeven waarden.

Wanneer het aansluitsnoer beschadigd is moet het vervangen worden door de serviceafdeling van de fabrikant of gelijkwaardig gekwalificeerde personen om gevaarlijke situaties te voorkomen.

installatie (vervolg)

De afvoer mag in geen geval op een kanaal worden aangesloten dat ook in gebruik is voor andere doeleinden.

Denk aan de plaatselijk geldende voorschriften met betrekking tot de beluchting van gasapparaten.

De afvoer kan rechtstreeks door de muur naar buiten plaatsvinden, mits de muuropening door een rooster wordt beschermd tegen inregenen en het binnendringen van bladeren en dergelijke.

De doorlaat van de afvoer mag niet meer dan 20% beperkt worden door het muurrooster.

Wij adviseren een zo ruim mogelijk afvoerkanaal te plaatsen. Een kleinere diameter heeft een lagere afzuigcapaciteit en een hoger geluidsniveau tot gevolg. Een bocht geeft weerstand. Zorg ervoor dat het kanaal vloziend verloopt en zo min mogelijk bochten heeft. Trek de flexibele buis zover mogelijk uit. Controleer voordat u met boren begint of er geen installatieleidingen aanwezig zijn.

De afvoerstomp heeft een diameter van 150 mm. Het beste is de afvoerpijp ook met deze diameter uit te voeren. Er wordt een verloop van 150 mm naar 125 mm bij het toestel geleverd voor aansluiting op een 125 mm afvoerpijp.

transportbeveiliging

De afzuigkap is voorzien van een transportbeveiliging, die voor installatie verwijderd moet worden. Verwijder de 4 schroeven aan de achterzijde van de motormodule (zie fig.) en maak de motormodule los van de afzuigkap. Volg de montage-instructies op de volgende pagina's.

montage

inbouwmaten wandmodellen

montage (vervolg)

inbouwen wandmodellen

Op de vorige pagina zijn de belangrijkste afmetingen aangegeven. U kunt de hoogte van de telescooppijp instellen. Houd wel rekening met de toegestane toleranties. Monteer de afvoer en de elektrische aansluiting zodanig dat u ze straks makkelijk op de kap kunt aansluiten.

Verwijder voor montage eerst de transportbeveiliging, zie pagina 9.

aftekenen en monteren bevestigingsmateriaal

Zet een verticale hartlijn op de muur (midden van de kap).

Houd de bevestigingsbeugel zo tegen de wand, dat hij tegen het plafond rust. De markering geeft het midden van de afzuigkap aan. Markeer de bevestigingsgaten. Boor de bevestigingsgaten (ø 8 mm).

Monteer de pluggen in de muur en bevestig de bevestigingsbeugel aan de muur met de bijgeleverde schroeven 5 x 50 mm.

motormodule aftekenen en monteren

Teken de onderzijde van de kap af op de muur (houd hierbij rekening met de minimale afstand tot de kookplaat). Geef ook de (verticale) hartlijn aan.

Vouw of knip de aftekenmal volgens type en teken de bovenste bevestigingsgaten af.

Boor de bevestigingsgaten (2x ø 10 mm).

Bevestig de pluggen. Draai twee moeren in tegengestelde richting op de draadeinden. Draai de draadeinden tot 20 mm diep de muur in (zie illustratie). Verwijder de moeren.

montage (vervolg)

Hang de motormodule aan de draadeinden (1). Draai de moeren aan. Zorg ervoor dat de module exact waterpas hangt.

Boor de borggaten (2x ø 6 mm) en borg de motormodule met de bijgeleverde kozijnpluggen 6 x 60 (2).

Monteer het afvoerkanaal.

Breng de elektrische aansluiting tot stand.

Monteer de kap aan de motormodule. Haak eerst de achterzijde van de kap van onderaf in de motormodule (1).

Kantel vervolgens de voorzijde omhoog (2), zodat de twee bijgeleverde bouten M5 x 12 ingedraaid kunnen worden (3).

Stel met deze bouten de kap waterpas.

Maak de stekkerverbindingen in de kap.

telescooppijp ophangen

Let op: Bij recirculatie mogen de ventilatiesleuven niet afgedekt worden door de onderste telescooppijp.

Schuif de omgezette rand van de bovenste telescooppijp van onderaf tussen de bevestigingsbeugel en schuif de telescooppijp tegen het plafond. De telescooppijp zet zichzelf vast.

Haak de onderste telescooppijp om het bovenste deel en laat het onderste deel zakken zodat deze in de rand van de kap schuift.

Bevestig de filters en test de werking van de afzuigkap.

technische gegevens

typenummer : zie gegevensplaatje in de kap

energiesort: 230 V - 50 Hz

aansluitwaarde: zie gegevensplaatje

afmetingen (h x b x d): zie "inbouwmaten"

Keurmerk: Kema

Dit toestel voldoet aan de geldende CE richtlijnen.

externe motoren

Let op: Wanneer een toestel met externe motor gebruikt

wordt mogen alleen de volgende typen externe motoren

gebruikt worden:

WA111C5U WA300C5U

afvoeren verpakking en toestel

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton
  – poly-ethyleenfolie (PE)
• CFK-vrij polystyreen (PS-hard-schuim)
• polypropyleen banden om de doos

Deze materialen op verantwoorde wijze en conform de

overheidsbepalingen afvoeren.

De overheid kan u ook informatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte huishoudelijke apparaten.
