Producttype	Gasfornuisplaat
Merk	Atag
Model	HG4053PA20BE
Type branders	Hulpbrander, halfsnel, snel
Gastoevoer	Natuurgas (G20/G25) of LPG (G30/G31) afhankelijk van uitvoering
Maximaal vermogen	Tot 3,20 kW (snelle brander)
Ontsteking	Geïntegreerde ontsteking in de bedieningsknoppen
Veiligheid	Ionisatiecontrole (automatische gasafsluiting bij vlamuitval)
Kinderslot	Ja, vergrendeltoets die de gastoevoer afsluit
Veiligheidsuitschakeling	Automatische uitschakeling na 4 uur continu gebruik
Vlamregeling	Continu instelbaar van laag vuur tot hoog vuur
Aanbevolen pannendiameter	Van 12 cm tot 28 cm afhankelijk van de brander
Dagelijks onderhoud	Reinigen met mild reinigingsmiddel, vermijd overmatig water
Reiniging van hardnekkige vlekken	Gebruik vloeibaar schuurmiddel of synthetische schuurspons voor email; speciaal roestvrijstalen reinigingsmiddel voor roestvrij staal
Onderdelen	Rasters, branderdeksels, bedieningsknoppen, ontstekingsbougies
Repareerbaarheid	Repareerbaarheidsindex niet gespecificeerd, maar onderdelen verkrijgbaar via klantenservice
Algemene informatie	Huishoudelijk gebruik; goed ventileren; handleiding bewaren

Veelgestelde vragen - HG4053PA20BE Atag

Hoe steek ik een brander aan op de Atag HG4053PA20BE kookplaat?

Druk de bedieningsknop in en draai hem naar de stand 'grote vlam'. De brander ontsteekt automatisch. Voor modellen met ontstekingszone, draai de knop langzaam naar die zone.

Wat moet ik doen als de brander niet ontsteekt?

Controleer of de deksel goed op de brander zit en of de brander droog en schoon is. Als de ontsteking vonkt maar niet ontsteekt, reinig dan de ontstekingsbougie.

Hoe activeer en deactiveer ik het kinderslot?

Om te vergrendelen, druk de kinderslottoets in: het rode lampje gaat branden. Om te ontgrendelen, houd de toets ongeveer 4 seconden ingedrukt tot het lampje uitgaat.

Wat betekent het knipperende rode lampje?

Een knipperlicht duidt op een storing. Tel het aantal korte en lange flitsen om de foutcode te bepalen. Bijvoorbeeld 2 lange en 3 korte flitsen = code 23. Noteer deze voor de klantenservice.

Waarom doven de branders na een bepaalde tijd?

Een veiligheidsfunctie sluit de gastoevoer af na 4 uur continu gebruik. Om opnieuw te gebruiken, draai alle knoppen naar 'uit' en steek normaal opnieuw aan.

Welke pannendiameters worden aanbevolen?

Voor de snelle brander gebruik pannen van 16 tot 28 cm (minimum 12 cm). Pannen groter dan 24 cm moeten op de achterste branders worden geplaatst.

Hoe onderhoud ik de roestvrijstalen kookplaat?

Gebruik een speciaal reinigingsmiddel voor roestvrij staal, reinig altijd in de richting van de structuur om glanzende plekken te voorkomen. Voor hardnekkige vlekken kan HG oven- en roosterreiniger worden gebruikt.

Kan ik een afzuigkap boven de kookplaat gebruiken?

Ja, maar het is verboden om te flamberen onder de afzuigkap. Zorg ervoor dat de afzuigkap geschikt is en de ventilatie voldoende is.

Wat moet ik doen bij overkoken van voedsel?

Reinig onmiddellijk, vooral zure voedingsmiddelen zoals rode kool, appelmoes of rabarber, omdat deze verkleuring kunnen veroorzaken.

Waar vind ik de onderdelen nummers?

Raadpleeg het typeplaatje van het apparaat of neem contact op met de Atag klantenservice. Onderdelen zoals branders, roosters en knoppen zijn verkrijgbaar.

GEBRUIKSAANWIJZING HG4053PA20BE Atag

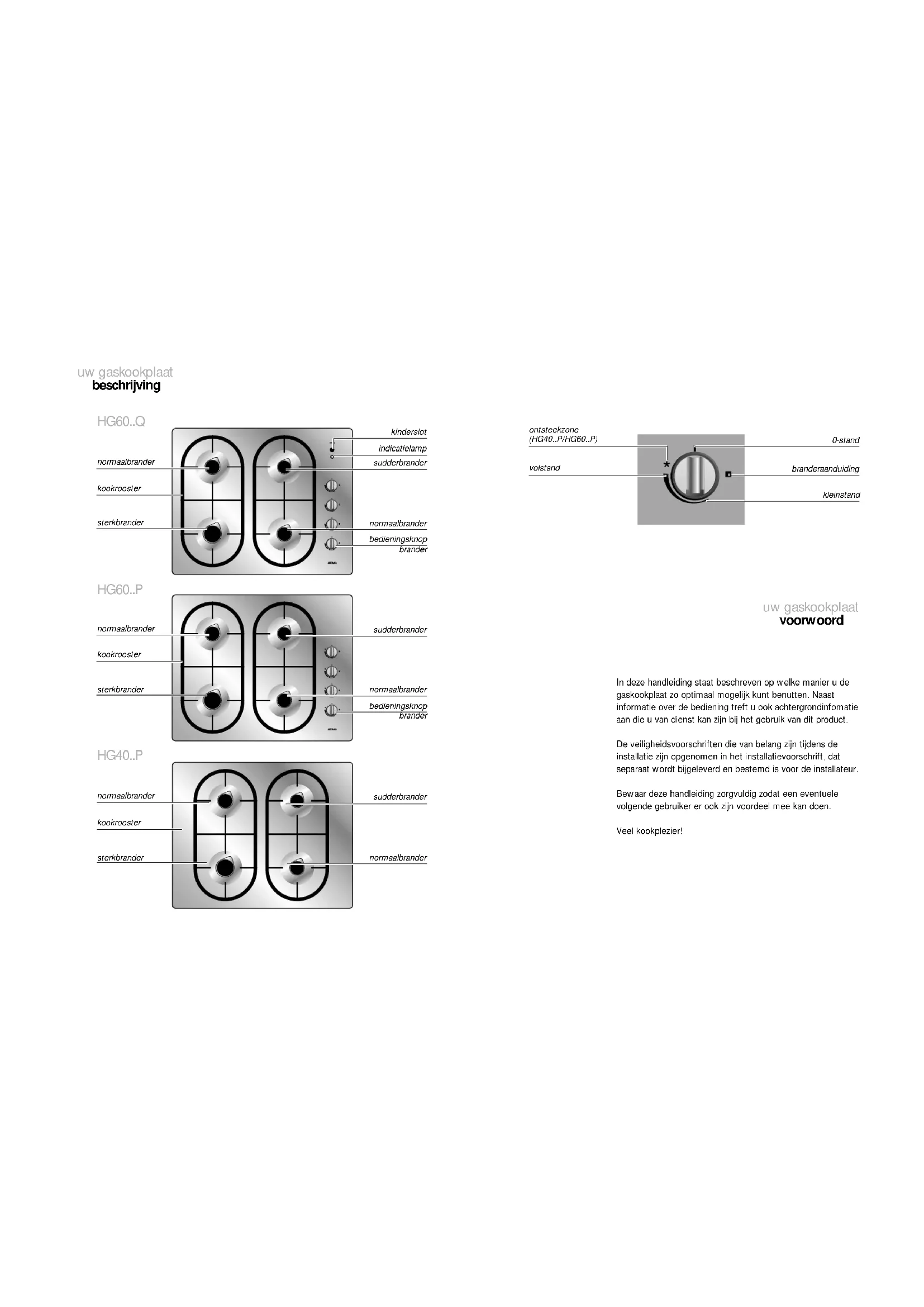

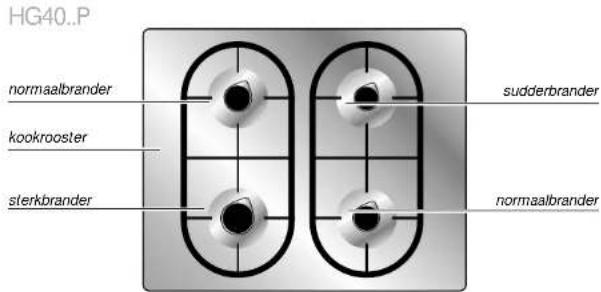

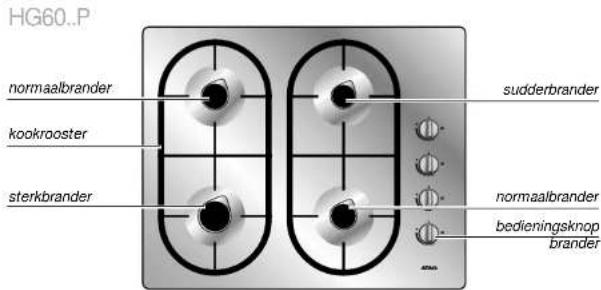

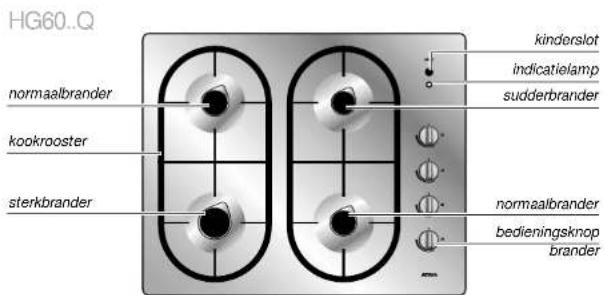

uw gaskookplaat beschrijving

uw gaskookplaat voorwoord

In deze handleiding staat beschreiben op welke manier u de gaskookplaat zo optimaal möglichk sunt benutten. Naast informatatie over de bediening tref u ook achtergrundinformatie aan die u van diest kan bij het gebruik van dit product.

De veilighdevsoorfschrten die van belang zich tijdens de installmentaarigonpenomen in het installatievoorschrift, dat separaat worden bijgeleverend en bestem is voor de installateur.

Bewaar deze handleiding zorgvuldig zoday een eventuele. volgende gebruiker er ook zijn voordeel mee kan doeon.

uw gaskookplaat inleiding

Deze gaskooplaat van Atag is ontworpen voor de母公司 kookliefhebber. De ruime afstandussen de branders maakt het werken comfortabel.

De HG60..Q is voorzien van ionisatiebeveiliging. Deze beveiliging zorgtervoor dat de brander automatisch herontsteekt als de vlam dooft. Dankzij de in de knappen geintegreerde vkontontsteking ontstekt en bedient u de branders met een hand.

uw gaskookplaat inhoud

veiligheid

haar u op moet letten 4-5

bediening

aansteken en instellen 6-7

comfortabel koken

branders 8

paffen 9

onderhoud

reinigen 10

storingen

wat moet ik doe n als... 11

milieu aspecten

verpakking en toestel afvoeren 12

bijiage

haar u op moet letten

veilighheid

haar u op moet letten

algemeen

Controleer, voordat u het toestel installeert, of de gassoor en -druk overeenstemmen met de specificaties van het toestel.

Let er bij gelebruik van een metalen toevoerleiding op dat deze niet beschadigd of atgefneild kan worden.

Bij het gebruik van gaskookapparatuur ontstaat warmte en vocht in de ruimte waar het toestel is geplaatst. Let op dat de ruimte voldoende worden geventlieerd; houd natuurlijke ventilatieopeningen open of installeer een mechanische ventilator (afzuiqkap).

Bij langdurig gebruik van de kookplaat kan extra ventilatie noodzakelijk zijn, bijvoorbeerd een open raam of een hogere stand van de ventilator (afzuigkap).

tijdens het gebruik

Dit kooktoestel is ontworpen voor huishoudelijk gebruik. Gebruik het alleien voor het bereiden van gerechten. Gebruik het toestel Niet voor het verwarmen van de keuken. Er zaan een vochtige atmosefter ontstaan.

Flamberen onder een afzuiŋkap is Niet toegestaan. Door de hoge vliammen kan brand ontstaan, ook bij een uitgeschakdele ventilator.

Tijdens en na het gebruik is het toestel warm. Houd hier rekening mee alskleine kinderen in de buurt van het toestel kurenkomen. Laat kleine kinderen Niet alleen bij een kooktosteel dat warm is.

let op!

De afstand:tussen een pan en een niet hillebestendige wand moet groter zich dan 2cm .Staat de pan dichterbij, dan kan dit tot verkleuren of vervormen van de wand leidon.

De vlambeveiliging (ionisatiebeveiliging) zorgt ervoor dat de gastoevoer stopt als de vlam dooft. Als de vlam dreigt to doven ontsteekt het toestel automatisch.

Indien u, na het koken, vergeet een ofeer branders uitt te zetten en deze langer dan vier uur laut branden, za de gastoevoer automatisch sluiten.

Het rode indicatielampje gaat knipperen.

Door nu alle bedieningsknuppen in de "uit"-positie te draaien, haalt u het toestel uit deze vergrendeling.

kinderslot HG60.Q

kinderslot

De kinderslot-beveiliging stopt de gastoevoer. De beveiliging voorkomt 'ongowenst' gebruik van het gaskoektoostel.

op slot

Druk op het kinderslotknopje.
Het rode indicatielampje gaat branden, de gasteoever is gesloten en het toestel reageert Niet meer op de bedieningsknuppen.

van het slot

U kunt这点bebeveiling uitschaken doar ca. 4 seconden het kinderslotknopje ingedrukt te houden. Het rode lampje doofn en de gastroevoer is weer geopeend.

bediening

aansteken en instellen

bediening

aansteken en instellen

aansteken H60.Q

1. Druk de bedieningsknop in en draai deze waar vol-open. De brander ontsteekt automatisch.

Ontsteekt de brander Niet binnen ± 10 seconden, dan worden de gastoeevoer afgesloten en doven alle branders. Het rode indicatielampje gaat knipperen. Draai alle bedieningsknuppen in de "uit"-stand en wacht tot het indicatielampje gedoofd is. Vervolgens probeert u het opnieuw.
Indien de brander uit waait ontsteekt deze automatisch opnieuw. Ontsteekt het toestel Niet binnen ca. 10 Seconden, wordt de gastoeevoer afgesloten en doven alle branders.
Controleer bij een Niet onstekende brander ook altd of: -de dop goed op de brander ligt; -de brander droog en schoon is.

installen

Tussen vol-open en dekleinstand is debrandertraploos regelbaar.

aansteken HG60.P/HG40.P

1. Druk de bedieningsknop in.
2. Draai bedieningsknop voorzichtig aan de ontsteekzone.

De brander ontsteekt.

1. Draai de bedieningsknop door maar de gewenste positie,\ nadat de brander ontstoken is.

Ontsteekt de brander Niet, controlleren dan of:

• de dop goed op de brander ligt;
• de brandier droog en schoon is.

installen

let op!

Tussen vol-open en dekleinstand is debrander traplores regelbaar.

U kunt de brander alleen ontsteken in de ontsteekzone.

comfortabel koken

branders

comfortabelkoken

pannen

sterkbrander

Bakken en braden, friluren en blancheren, doorkoken van groite hoeveelheden en roerbakken gaat het beste op de sterkbrender. Deze heeft het hoogste vermogen.
Let wel op de diameter van de pan. Het beste is een diameter:tussen 16 en 28 cm, alhoewel een pan van 12 cm ook op deze brandor past.

normaalbrander

De normalbrander is bij uitstek geschikt voor stoven en
stomen, koken van gemiddelde porties (ongeveer vier
personen) en het maken van een roux.
Let wel op de diameter van de pan. Het Beste is een
diameterCUS16en28cm,alhoewelen pan van 12cm
ook op de brander past.

suddenbrander

Sauzen bereiden, sudderen en doorkokenkest u het bestedoen op de sudderbrander. Op de vol-openstand is dezebrander groot genoog voor het doorkoken.

diameter

Gebruik het jusite formaat pannen.

Gebruik pannen met een maximale grotte van 28 cm voor de sudder-, sterk- en normaalbrander. Gebruik geen pannen met een Kleinere bodem diameter dan 12 cm.
Kleinere pannen staan niet stabeli: grotere pannen konnen oververhitting van wanden tot gevol hebben.

De punten van de vlam zich het heetst. Als vlammen om de pan—heen speloen gaat er veel warmte verloren. Om het gas zo effcient möglich te benutten kun t het Beste een pan met een groe diamer gebruiken.

tout goed

positie

De afstand:tussen een pan en een knop of een nicht hillebestendige wand moet groter zich dan 2 cm.Staat de pan dichterbij, dan kan dit tot verkleuren of cervormen van de knop of de wand leiden.

Plaats pannen met een diameter groter dan 24 cm bij voorkeur op de achterste brander.

deksel

Kook met het deksel op de pan. U bespaart dan lol 50% energie.

onderhoud

reinigen

Regelmatig onderhoud direct na gebruik voorkomt dat overgekoekt voedsel langeijd kan inwerken en hardnekke, moeillijk te verwijdenere vlekken verroorzaak.

Reining erst de bedieningsknuppen, branders en kookroosters en dan de vangschaal. Hiermert voorkomt u dat de plantaijdens het reinigen opnieuw vuil worden.

dagelijks

Voor die dagelijkse reiniging van uw gaskookplaatkest u het beste een mild reinigingsmiddel gebruken. Gebruik Niet teveel vocht, aangezien dit de brander of ventilatieopeningen kan binnendringen.

hardnekige vlekken op email

Hardnekkige vlekken sunt u het Beste verwijderen met een vloeibaar reinigingsmiddel of een kunststof schuur@sponje. Gebruik nooit schurpoeders, agressieve reinigingsmiddelen en groene schuur@sponjes.

hardnekige vlekken op roestvrijstaal

Hardnekke vlekken kunt u het beste verwijderen met een speciaal roestvrijstaal reinigingsmiddel. Poets alotijd met de structuur van roestvrijstaal mee. Hiermee voorkomt u het ontstaan van glansplekken. Deze schaden valen nicht onder de garantie. Als vlekken zich nicht laten verwijderen, de kookplaat schoonmakers met HG oven & grill reiniger. Behandel alotijd de gehele lekbak om 'kleur'verschil te voorkomen. Steeds nabehandelen met een glans- of onderhoudsmiddel voor roestvrijstaal.

let op!

Overgekoekte voedelsresten direct verwijderen, met name van rodeel kool, apelmoes en rabber. Wanneer deze voedelsrosten lang inwerken kan dit tot verkleuklelogen.

Hete branderdoppen nooit onderdompelen in koud water. Door de sterke akfoeling kan het email beschadigd raken.

storingen

wat moet ik doe n als...

Wanneer het toestel Niet goed werk, beteKent dit Niet alitijd dat het defect is. Probeer het eeuvel eerst zich te verhelpen. Bel de serviciedienst wanneer onderstaande adviezen nicht helpen.

Indien het lampje bij het kinderslot knippert duit dit op een storing. Tel het aanatl korte en lange pulsen. Foutcodes onder de tien worden aangegeven door een aanatl korte pulsen. Foutcodes hoger dan tien worden aangegeven door een angepuls gevolgd door een aanatl korte pulsen. Foutcodes hoger dan twintig worden aangegeven door twee angele pulsion gevolgd door een aanatl korte pulsen.

Bijoorbeeld twee lange pulsen en drie korte pulsen geeft foutcode 23 aan. Schnitt het aantal pulsen op, zodat u deze foutcode aan de monteur kurz doorgenven wanneer deze bij u komt.

storing	oorzaak	oplossing
Brander brandt of ontsteekt Niet goed.	Brander vull of vochtig.	Brander schoen en/of droog makn.
	Branderdekels Niet juist op de brander geplaatst.	Branderdekels op de juiste wijze op de brandter plaatsen.
	De beluchtingsleuven aan dechterzijde van het toestel bijn geblokkaerd.	Maak de beluchtingsleuven vrij.
	Toestel Niet geschikt voor degebruekte gassoort.	Geveeneplaatje controlleden en eventuele contact opnemen met service.
	De vlambeveiliginge heeft gastoevoer gestopt.	Draai alle bedieningsknappen in de 0-stand en ontsteek de brander opnieuw. Treede zeit opnieuw op, controller dan of debranders opdekels op de juiste wijze op de branders geplaatst zichen en ol de branders, ontsteiekopen en/ontisatiepen schoon en droog vrij.
De vontkontsteking vorkt, maar ontsteekt Niet.	Bougie vull.	Reing de bougie.
	Brander vull of vochtig.	Brander schoen en/of droog makn.
	Branderdekels Niet juist op de brander geplaatst.	Branderdekels op de juiste wijze op de brandter plaatsen.
	Gaskranen zijn niem gaslutenijdens het inschakenielt.	Sluit alle gaskranen en ontsteek het toestel opnieuw.
De branders doven plotseling.	Na een kookitijd van vier uurdoven de branders automatisch.	Sluit alle gaskranen en ontsteek het toestel opnieuw.

De verpakking van het toestel is recyclebaar. Gebruikt kennen zijn:

• karton:
  polyethylenfolie (PE);
  CFK-vrij polystyrene (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatie verschaffen over het op verantwoordere wijze afvoeren van afgedankte huishoudelijk apparaten.

frontbediening	toestelvariant I, aardgassen			toestelvariant II, vloeibare gassen lage druk			toestelvariant III, vloeibare gassen hoge druk
brander	belasting G25 25 mbar12L kW	belasting G20 20 mbar2H+2E 2E* kW	belasting G25 20 mbar2LL kW	belasting G30 29 mbar3B,P kW	belasting G31 29 mbar3* kW	belasting G31 37 mbar3P kW	belasting G30 50 mbar13P kW	belasting G31 50 mbar13* kW	belasting G31 67 mbar13P kW
sudden: volstand	0.90	0.95	0.75	0.85	0.70	0.83	0.90	0.80	0.90
normaal: volstand	2.50	2.75	2.25	1.75	1.50	1.70	1.90	1.65	1.90
slerkxbander: volstand	2.90	3.10	2.60	2.80	2.40	2.75	3.10	2.70	3.10

topbediening	toestelvariant I, aardgassen			toestelvariant II, vloeibare gassen lage druk			toestelvariant III, vloeibare gassen hoge druk
brander	belasting G25 25 mber 2L KW	belasting G20 20 mber 2H'2E'2E* KW	belasting G25 20 mber 2LL KW	belasting G30 29 mber 3B/P KW	belasting G31 29 mber 3* KW	belasting G31 37 mber 3P KW	belasting G30 50 mber 3B/P KW	belasting G31 50 mber 3* KW	belasting G31 67 mber 3P KW
sadder: volstand	0.75	0.85	0.68	0.85	0.70	0.83	0.90	0.75	0.90
normaal: volstand	2.50	2.75	2.25	1.75	1.50	1.70	2.00	1.70	2.00
sterkbrander: volstand	2.90	3.20	2.60	2.80	2.40	2.75	3.20	2.75	3.20

De genoemde vermogens zijn nominale vermogens.

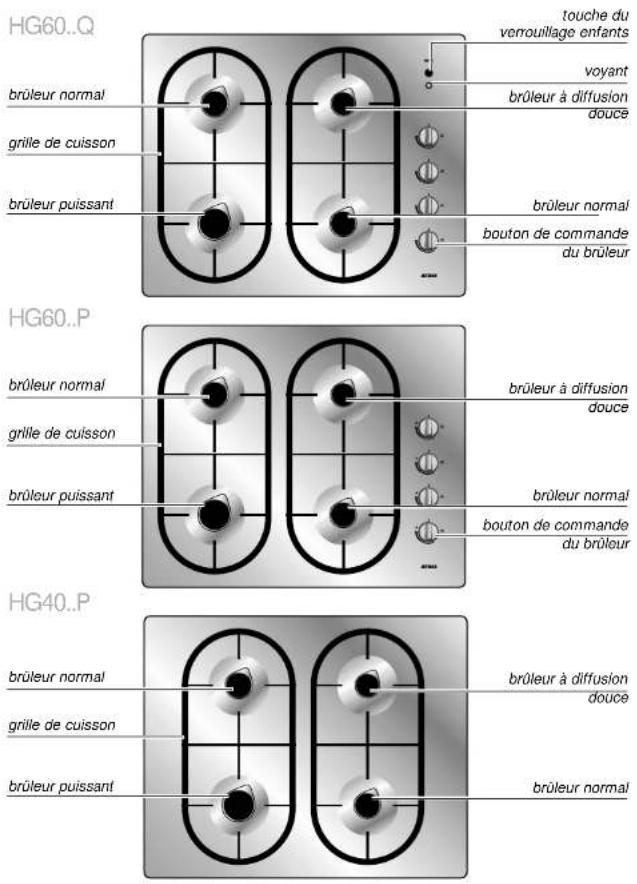

votreclaquedecuissonau gaz description
