Type product	Universele netadapter
Merk	Powerfix
Model	10284A
Ingangsspanning	220-240 V AC, 50 Hz, 0,2 A max
Uitgangsspanningen	3 / 4,5 / 6 / 7,5 / 9 / 12 V DC
Max. uitgangsstroom	300 mA
Afmetingen (L x B x D)	74 x 52,5 x 71 mm (stekker inbegrepen)
Gewicht	93 g
Beschermingsgraad	IP20
Beschermingsklasse	II
Polariteitschakelaar	Ja, positief of negatief
Spanningsschakelaar	Ja, 6 standen
LED-indicator	Rood: normaal bedrijf; knipperend: polariteitsfout of overspanning
Beoogd gebruik	Voeding van gelijkstroomapparaten
Reiniging	Loskoppelen, vochtige doek gebruiken, geen agressieve producten
Garantie	3 jaar
Fabrikant	Uni-Elektra GmbH, Duitsland
Artikelnummer (IAN)	113159
Inhoud van de verpakking	1 universele adapter, 1 handleiding

Veelgestelde vragen - 10284A POWERFIX

Hoe kies ik de spanning en polariteit voor mijn apparaat?

Raadpleeg de vereiste polariteit op het apparaat of de handleiding (symbool met + en -). Stel de polariteitschakelaar (③) dienovereenkomstig in: naar beneden voor positief in het midden, naar boven voor negatief in het midden. Stel vervolgens de spanningsschakelaar (④) in op de aangegeven voedingsspanning. Een verkeerde spanning kan uw apparaat beschadigen.

Wat te doen als de rode LED knippert?

Een knipperend licht duidt op overspanning of verkeerde polariteit. Koppel de adapter onmiddellijk los en controleer de instellingen. Zorg ervoor dat de spanning en polariteit overeenkomen met uw apparaat. Corrigeer en sluit opnieuw aan.

Kan ik deze adapter gebruiken om oplaadbare batterijen op te laden?

Ja, als uw apparaat een ingebouwde oplaadfunctie heeft. Let op: sluit geen gewone niet-oplaadbare batterijen aan. De LED kan knipperen als de polariteit onjuist is of bij overspanning. Controleer altijd de compatibiliteit.

Wat te doen als het aangesloten apparaat niet werkt?

Koppel de adapter los en controleer de instellingen van spanning en polariteit. Zorg ervoor dat de uitgangsspanning exact overeenkomt met die welke door uw apparaat wordt vereist. Test indien mogelijk met een ander apparaat. Als het probleem aanhoudt, is de adapter mogelijk defect.

Hoe reinig ik de netadapter?

Koppel de adapter los van het stopcontact voordat u gaat reinigen. Gebruik een zachte, vochtige doek. Gebruik nooit agressieve reinigingsmiddelen of oplosmiddelen. Voorkom dat er water in de adapter komt.

Wat is de garantie van deze adapter?

De garantie is 3 jaar vanaf de aankoopdatum. Het dekt materiaal- en fabricagefouten. Bewaar uw kassabon. Neem voor klachten contact op met het servicecentrum: Uni-Elektra GmbH, telefoon +49 (0) 74 78 / 9 13 85-0, e-mail [e-mail].

Kan ik de adapter buitenshuis gebruiken?

Nee, de adapter is alleen ontworpen voor binnengebruik (IP20). Stel het niet bloot aan vocht, regen of extreme temperaturen (onder 0°C of boven 40°C).

Hoe weet ik of de adapter compatibel is met mijn apparaat?

Controleer de ingangsspanning en polariteit van uw apparaat (meestal aangegeven op het apparaat of de handleiding). De adapter biedt een spanningsbereik van 3 tot 12 V DC en een instelbare polariteit. Zorg ervoor dat de vereiste stroom niet hoger is dan 300 mA.

Wat te doen bij storing (geur, oververhitting)?

Koppel de adapter onmiddellijk los. Stop met het gebruik. Open het niet (risico op elektrische schok). Neem contact op met de klantenservice op het nummer in de handleiding voor reparatie of vervanging onder garantie.

Hoe moet ik de adapter aan het einde van zijn levensduur weggooien?

Gooi het niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor elektronisch afval of breng het terug naar de winkel waar u het hebt gekocht. Conform de AEEA-richtlijn wordt het op milieuvriendelijke wijze gerecycled.

GEBRUIKSAANWIJZING 10284A POWERFIX

Bedienings- en veiligheidsinstructies

DE

universAl-netzAdApter

Vouw vóór het lezen de beide pagina's met de afbeeldingen open en moak u vertrouwd met alle functies van het apparaat.

DE

Beschrijving van de onderdelen 59

Polariteit kiezen 66

Uitgangsspanning kiezen 67

Met de eindapparaat verbinden....67

Netadapter insteken 67

Betekenis van de LED indicator 68

Scheiden van het stroomnet 69

Reiniging....69

Verwijdering 70

Garantie en service 71

Serviceadres....72

Fabrikant 73

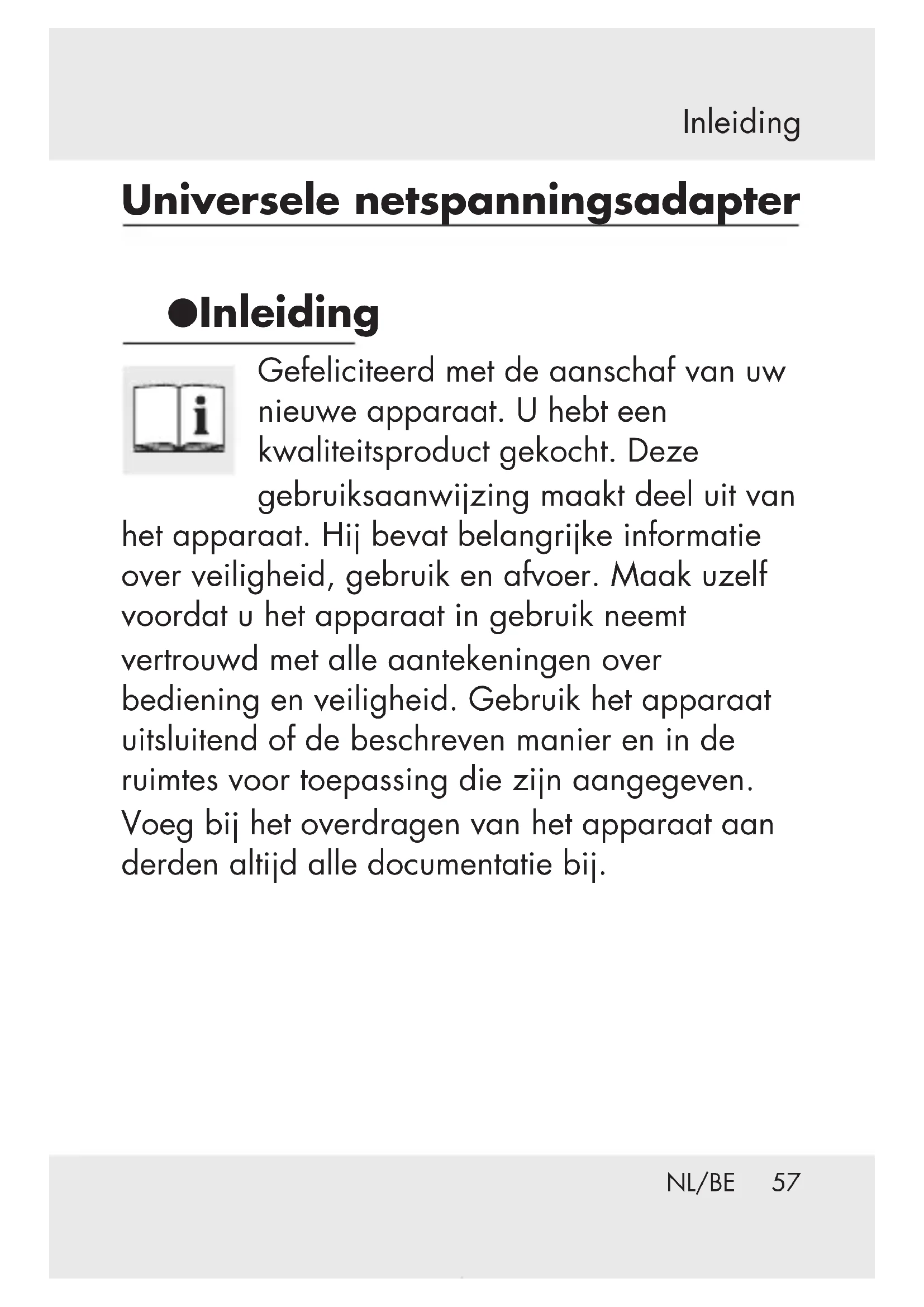

Universele netspanningsadapter

●Inleiding

Gefeliciteerd met de aanschaf van uw nieuwe apparaat. U hebt een kwaliteitsproduct gekocht. Deze gebruiksaanwijzing maakt deel uit van het apparaat. Hij bevat belangrijke informatie over veiligheid, gebruik en afvoer. Maak uzelf voordat u het apparaat in gebruik neemt vertrouwd met alle aantekeningen over bediening en veiligheid. Gebruik het apparaat uitsluitend of de beschreven manier en in de ruimtes voor toepassing die zijn aangegeven.

Voeg bij het overdragen van het apparaat aan derden altijd alle documentatie bij.

●Praktische toepassing

De netadapter is ontworpen voor de stroomverzorging van gelijkstroomapparaten. De netadapter is alleen geschikt voor gebruik binnenshuis (veiligheidsklasse IP20 II). Een andere toepassing of een wijziging aan de netadapter is niet toegestaan en leidt tot beschadiging. Worden de veiligheidsaanwijzigingen niet opgevolgd, dan kunnen levensgevaarlijke situaties, verwondingen en technische storingen (kortsluiting, brand, elektrische schok etc.) optreden. Deze netadapter is uitsluitend bedoeld voor huishoudelijk gebruik.

Uitgangsstroom Max. 300 mA

Veiligheidssoort IP 20

Veiligheidsklasse II

Afmetingen

(inc. stekker) 74 x 52,5 x 71 mm

(l x b x h)

Gewicht 93 g

- Beschrijving van de onderdelen

1 Stekker
2 LED rood
3 Keuzeschakelaar voor polariteit
4 Spanningschakelaar
5 Laagspanningsstekker

●Leveringsomvang

Na het uitpakken moet eerst gecontroleerd worden of alles aanwezig is en of het product zich in goede staat bevindt.

1 x Gebruikershandleiding

1 x Universele netadapter

Veiligheidsaanwijzingen

Lees deze gebruikershandleiding goed door en bewaar hem zorgvuldig. Neem in het bijzonder de veiligheidsaanwijzingen in acht. Deze gebruikershandleiding behoort bij de universele netadapter POWERFIX® model 10284A. Bij schade, die door niet in achtneming van deze gebruikershandleiding, in het bijzonder van de veiligheidsaanwijzigingen worden veroorzaakt, vervalt de garantie. De hiervoor genoemde materiële en personenschade en de daaruit resulterende vervolgschade, vallen buiten onze aansprakelijkheid.

Een ieder, die dit product gebruikt, reinigt of verwijderd, moet met de inhoud van deze gebruikershandleiding bekend zijn. Deze gebruikershandleiding vormt een onderdeel van dit product. Neem altijd alle veiligheidsaanwijzingen in acht. Mocht u vragen hebben of onzeker zijn over het gebruik van

de netadapter, neem dan contact op met de servicedienst.

BELANGRIJK: neem tijdens het gebruik van de netadapter de navolgende aanwijzingen in acht, om persoonlijke of materiële schade door verkeerd gebruik te voorkomen.

■Gebruikershandleiding bewaren en evt. doorgeven aan derden. Bewaar de gebruikershandleiding en geef deze met het doorgeven met de netadapter mee.

■Netadapter niet manipuleren. Manipuleer of verander de netadapter niet. Dergelijke ingrepen zijn levensgevaarlijk wegens elektrische schok en zijn op keuringsgronden (CE) verboden. De behuizing mag onder geen voorwaarde geopend worden.

■Spanningen controleren. Voor ingebruikname dienen de spanningen op de in- en uitgang en de netstroom van de

netadapter van het betreffende apparaat gecontroleerd te worden. Overtuig uzelf ervan, dat de aanwezige netspanning overeenkomt met die op het typeplaatje aangegeven spanning. Bij niet inachtneming kan dit leiden tot oververhitting.

Bij defect buiten bedrijf nemen. Neem de netadapter bij storingen en defecten/ beschadigingen buiten bedrijf. Defecten kunnen door slagen, stoten of vallen vanaf geringe hoogte optreden. Laat de netadapter controleren en evt. repareren voor u deze weer in gebruik neemt. Bij niet in acht nemen bestaat gevaar voor elektrische schok.

■Wees voortdurend alert en let altijd op wat u doet Gebruik nooit elektrische apparaten, als u ongeconcentreerd, onopmerkzaam of onder invloed van drugs, alcohol of medicijnen bent. Een klein moment van onachtzaamheid kan bij het gebruik van elektrische apparaten tot ernstige ongevallen

en verwondingen leiden

■Netadapter beveiligen tegen gebruik door vreemden (in het bijzonder kinderen). Bewaar de ongebruikte netadapter op een droge, hooggelegen of afgesloten plaats, buiten het bereik van kinderen.

Niet in een explosieve omgeving gebruiken. Gebruik het product niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Dit product is hiervoor niet gecertificeerd.

■Dit apparaat is niet bestemd gebruikt te worden, door personen (inclusief kinderen) met een beperkt lichamelijk, zintuiglijk of geestelijk vermogen of gebrek aan ervaring en/of gebrek aan kennis, tenzij deze voor hun veiligheid door een ervaren persoon begeleid worden of door deze

aanwijzingen ontvangen, hoe het apparaat gebruikt moet worden. Kinderen moeten onder toezicht staan, om te zorgen, dat zij niet met het apparaat gaan spelen.

■Landelijke verordeningen. Neem bij het installeren, gebruik en verwijdering van de netadapter de landelijk geldende voorschriften en regels in acht.

■Op omgevingsfactoren letten. Gebruik in de volgende omgevingen is niet toegestaan: omgevingstemperatuur van boven 40°C resp. beneden -0°C, omgeving met brandbare gassen, oplosmiddelen, dampen en stof.

■Dit product uitsluitend voor de stroomvoorziening van gelijkspanningsapparaten (eindapparaat) gebruiken. Let erop, dat de benodigde ingangsspanning van de eindapparaat overeenkomt met de ingestelde spanning van de netadapter en dat de polariteit goed is ingesteld.

■Laat nooit kinderen zonder toezicht met het verpakkingsmateriaal. Het verpakkingsmateriaal houdt het gevaar op verstikking in. Kinderen onderschatten vaak het gevaar. Houd kinderen altijd uit de buurt van het verpakkingsmateriaal. Dit apparaat is geen speelgoed.

■Kinderen of personen die niet beschikken over voldoende kennis of ervaring voor het omgaan met het apparaat, of die beschikken over beperkte fysieke, zintuiglijke of mentale vermogens, mogen het apparaat niet gebruiken zonder toezicht of aanwijzingen door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen dienen altijd onder toezicht te staan om te voorkomen dat ze met het apparaat spelen.

LET OP: GEVAAR OP LETSEL!

Gebruik dit apparaat niet als u ontdekt dat het op enige wijze is beschadigd.

●Bediening

●Polariteit kiezen

□Controleer op uw eindapparaat dan wel in de gebruikershandleiding van de eindapparaat, welke polariteit er nodig is. Zie afbeelding A voor positieve polariteit, buiten-/binnen+. Zie afbeelding B voor negatieve polariteit, buiten+/binnen-.

□Zet de polariteitsschakelaar ③ op uw netadapter op de gewenste stand. Zie afbeelding C voor positieve polariteit met de polariteitsschakelaar omlaag. Zie Afbeelding D voor negatieve polariteit met de keuzeschakelaar omhoog.

●Uitgangsspanning kiezen

□Zet de spanningsschakelaar 4 op de voor uw eindapparaat benodigde stand.

VOORZICHTIG: een verkeerde spanning kan de aangesloten eindapparaat beschadigen.

●Met de eindapparaat verbinden

□Steek de passende adapterstekker 5 in de voedingsbus van uw eindapparaat.

VOORZICHTIG: overtuig u ervan, dat de niet gebruikte stekkers geen kortsluiting kunnen veroorzaken!

VOORZICHTIG: geen normale (niet oplaadbare) batterijen aansluiten!

●Netadapter insteken

□Steek de netadapter in een spanningvoerend stopcontact.

●Betekenis van de LED indicator

☐De rode LED ② brandt wanneer de netadapter goed aangesloten en in bedrijf is.

VOORZICHTIG: een verkeerd ingestelde polariteit kan de aangesloten eindapparaat beschadigen.

De rode LED ② knippert wanneer de spanning te hoog is of de polariteit verkeerd is ingesteld en

• bij eindapparaten met laadfunctie (ook accu's of eindapparaten met ingebouwde accu) de laadindicatie niet werkt of
• bij eindapparaten zonder laadfunctie de eindapparaat niet werkt.

In genoemde gevallen moeten de instellingen van de netspanningsadapter onmiddellijk worden gecontroleerd.

VOORZICHTIG: bij eindapparaten met zeer geringe kortsluitstroom (bijv. MP3-spelers) kan de rode LED ② ook bij een verkeerd ingestelde polariteit branden! Als de aangesloten eindapparaat dus niet naar behoren werkt, de netadapter er meteen uittrekken, de ingestelde polariteit controleren en evt. omdraaien.

●Scheiden van het stroomnet

□Scheidt de netadapter van het stroomnet, als u de eindapparaat niet meer nodig heeft.

●Reiniging

GEVAAR: Voor het reinigen eerst de stekker eruit trekken!

□Vanwege de elektrische veiligheid mag het apparaat alleen met een licht vochtige doek gereinigd worden. Gebruik geen sterke reinigingsmiddelen of chemicaliën.

●Verwijdering

De verpakking en het verpakkingsmateriaal bestaan uit milieuvriendelijke materialen en zijn voor 100% recyclebaar.

De netadapter mag niet met het normale huisvuil worden verwijderd. Verwijder daarom oude apparaten via de aangewezen inzamelpunten of stuur het apparaat voor verwijdering naar de zaak waar u het gekocht heeft. Deze zal dan voor verdere verwijdering zorgen.

Voer geen elektrische apparatuur af met het huishoudelijk afval!

2012/19/EC, die betrekking heeft op oude elektrische en elektronische apparatuur en de vertaling hiervan in nationale wetgeving, moet gebruikte elektrische apparatuur op ecologisch verantwoorde wijze apart worden ingezameld en gerecycled.

Als u afstand wilt doen van het apparaat, voer het dan af in overeenstemming met de regelgeving die op dat moment van toepassing is. Er is meer informatie verkrijgbaar bij uw lokale overheid.

●Garantie en service

Dit apparaat heeft een garantie van 3 jaar na de aankoopdatum die alleen wordt verleed aan de oorspronkelijke koper en die niet overdraagbaar is. Bewaar uw kassabon als aankoopbewijs. De garantie is uitsluitend van toepassing op materiaal- of fabricagefouten. Hij dekt geen slijtage van onderdelen of schade die is veroorzaakt door onjuist gebruik. De garantie vervalt indien derden werkzaamheden aan het apparaat hebben verricht. Deze garantie beperkt uw wettelijke rechten niet. Neem in geval van aanspraak op garantie contact op met het servicecentrum. Alleen zo kunnen we waarborgen dat u uw apparaat gratis kunt opsturen.

●Serviceadres

Neem voordat u het defecte apparaat retourneert contact op met ons. Wij bellen u ook graag terug! De garantie wordt alleen gehonoreerd als het defecte apparaat vergezeld van een kopie van de kassabon wordt opgestuurd. Wij nemen geen ongefrankeerde zendingen in ontvangst. Vraag een formulier voor retourzending aan bij:

Uni-Elektra GmbH

Kirchstraße 48

D-72145 Hirrlingen

Duitsland

Tel.: [phone] / 9 13 85-0

E-mail: [e-mail]

IAN 113159

Houd bij het inwinnen van inlichtingen uw kassabon en het artikelnummer (bijv. IAN 12345), als bewijs van aankoop bij de hand.

●Fabrikant

Uni-Elektra GmbH

Kirchstraße 48

D-72145 Hirrlingen

Duitsland
