10284A - Elektrisches Ladegerät POWERFIX - Kostenlose Bedienungsanleitung

Produkttyp	Universelles Netzteil
Marke	Powerfix
Modell	10284A
Eingangsspannung	220-240 V AC, 50 Hz, 0,2 A max
Ausgangsspannungen	3 / 4,5 / 6 / 7,5 / 9 / 12 V DC
Max. Ausgangsstrom	300 mA
Abmessungen (L x B x T)	74 x 52,5 x 71 mm (mit Stecker)
Gewicht	93 g
Schutzart	IP20
Schutzklasse	II
Polaritätsschalter	Ja, positiv oder negativ
Spannungswahlschalter	Ja, 6 Positionen
LED-Anzeige	Rot: Normalbetrieb; blinkend: Polaritätsfehler oder Überspannung
Bestimmungsgemäße Verwendung	Stromversorgung von Gleichstromgeräten
Reinigung	Netzstecker ziehen, mit einem feuchten Tuch reinigen, keine aggressiven Reinigungsmittel
Garantie	3 Jahre
Hersteller	Uni-Elektra GmbH, Deutschland
Artikelnummer (IAN)	113159
Verpackungsinhalt	1 Universal-Netzteil, 1 Bedienungsanleitung

Häufig gestellte Fragen - 10284A POWERFIX

Wie wähle ich Spannung und Polarität für mein Gerät?

Überprüfen Sie die erforderliche Polarität am Gerät oder in der Anleitung (Symbol mit + und -). Stellen Sie den Polaritätsschalter (③) entsprechend ein: nach unten für Pluspol in der Mitte, nach oben für Minuspol in der Mitte. Stellen Sie dann den Spannungswahlschalter (④) auf die angegebene Versorgungsspannung. Eine falsche Spannung kann Ihr Gerät beschädigen.

Was tun, wenn die rote LED blinkt?

Ein Blinken weist auf eine Überspannung oder falsche Polarität hin. Ziehen Sie sofort den Netzstecker und überprüfen Sie die Einstellungen. Stellen Sie sicher, dass Spannung und Polarität mit Ihrem Gerät übereinstimmen. Korrigieren Sie die Einstellungen und schließen Sie das Netzteil wieder an.

Kann ich dieses Netzteil zum Laden von wiederaufladbaren Akkus verwenden?

Ja, wenn Ihr Gerät über eine integrierte Ladefunktion verfügt. Achtung: Schließen Sie keine nicht wiederaufladbaren Batterien an. Die LED kann bei falscher Polarität oder Überspannung blinken. Überprüfen Sie immer die Kompatibilität.

Was tun, wenn das angeschlossene Gerät nicht funktioniert?

Ziehen Sie den Netzstecker und überprüfen Sie die Einstellungen von Spannung und Polarität. Stellen Sie sicher, dass die Ausgangsspannung genau der von Ihrem Gerät benötigten Spannung entspricht. Testen Sie gegebenenfalls mit einem anderen Gerät. Wenn das Problem weiterhin besteht, ist das Netzteil möglicherweise defekt.

Wie reinige ich das Netzteil?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein weiches, feuchtes Tuch. Verwenden Sie niemals aggressive Reinigungsmittel oder Lösungsmittel. Vermeiden Sie, dass Wasser in das Innere gelangt.

Welche Garantie hat dieses Netzteil?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Sie deckt Material- und Herstellungsfehler ab. Bewahren Sie Ihren Kassenbeleg auf. Bei Reklamationen wenden Sie sich an das Service-Center: Uni-Elektra GmbH, Telefon [phone] / 9 13 85-0, E-Mail [e-mail].

Kann ich das Netzteil im Freien verwenden?

Nein, das Netzteil ist nur für die Verwendung in Innenräumen (Schutzart IP20) ausgelegt. Setzen Sie es keiner Feuchtigkeit, Regen oder extremen Temperaturen (unter 0°C oder über 40°C) aus.

Wie erkenne ich, ob das Netzteil mit meinem Gerät kompatibel ist?

Überprüfen Sie die Eingangsspannung und Polarität Ihres Geräts (normalerweise auf dem Gerät oder in der Anleitung angegeben). Das Netzteil bietet einen Spannungsbereich von 3 bis 12 V DC und eine einstellbare Polarität. Stellen Sie sicher, dass der erforderliche Strom 300 mA nicht überschreitet.

Was tun bei Fehlfunktion (Geruch, Überhitzung)?

Ziehen Sie sofort den Netzstecker. Verwenden Sie das Netzteil nicht mehr. Öffnen Sie es nicht (Stromschlaggefahr). Wenden Sie sich an den Kundendienst unter der in der Anleitung angegebenen Nummer für eine Reparatur oder einen Austausch im Rahmen der Garantie.

Wie entsorge ich das Netzteil am Ende seiner Lebensdauer?

Entsorgen Sie es nicht im Hausmüll. Geben Sie es an einer Sammelstelle für Elektroschrott ab oder bringen Sie es zum Geschäft zurück, in dem Sie es gekauft haben. Gemäß der WEEE-Richtlinie wird es umweltgerecht recycelt.

BEDIENUNGSANLEITUNG 10284A POWERFIX

Bedienungs- und Sicherheitshinweise

CH

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes

IAN 113159

3

IAN 113159

SE BE

Technische gegevens 58

●Technische gegevens

Model 10284A

Type A-DC500

Netspanning 220-240V AC (0,2 A max)

Netfrequentie 50 Hz

Uitgangsspanning 3 / 4,5 / 6 / 7,5 / 9 /

12 V DC

Bestimmungsgemäße Verwendung 75

Technische Daten....76

Teilebeschreibung 77

Lieferumfang 77

Bedienung....83

Polarität wählen 83

Ausgangsspannung wählen 84

Mit Endgerät verbinden 84

Netzadapter einstecken 85

Bedeutung der LED-Anzeige 85

Trennung vom Stromnetz 86

Reinigung....86

Entsorgung 87

Garantie und Service 88

Serviceadresse 89

Hersteller 90

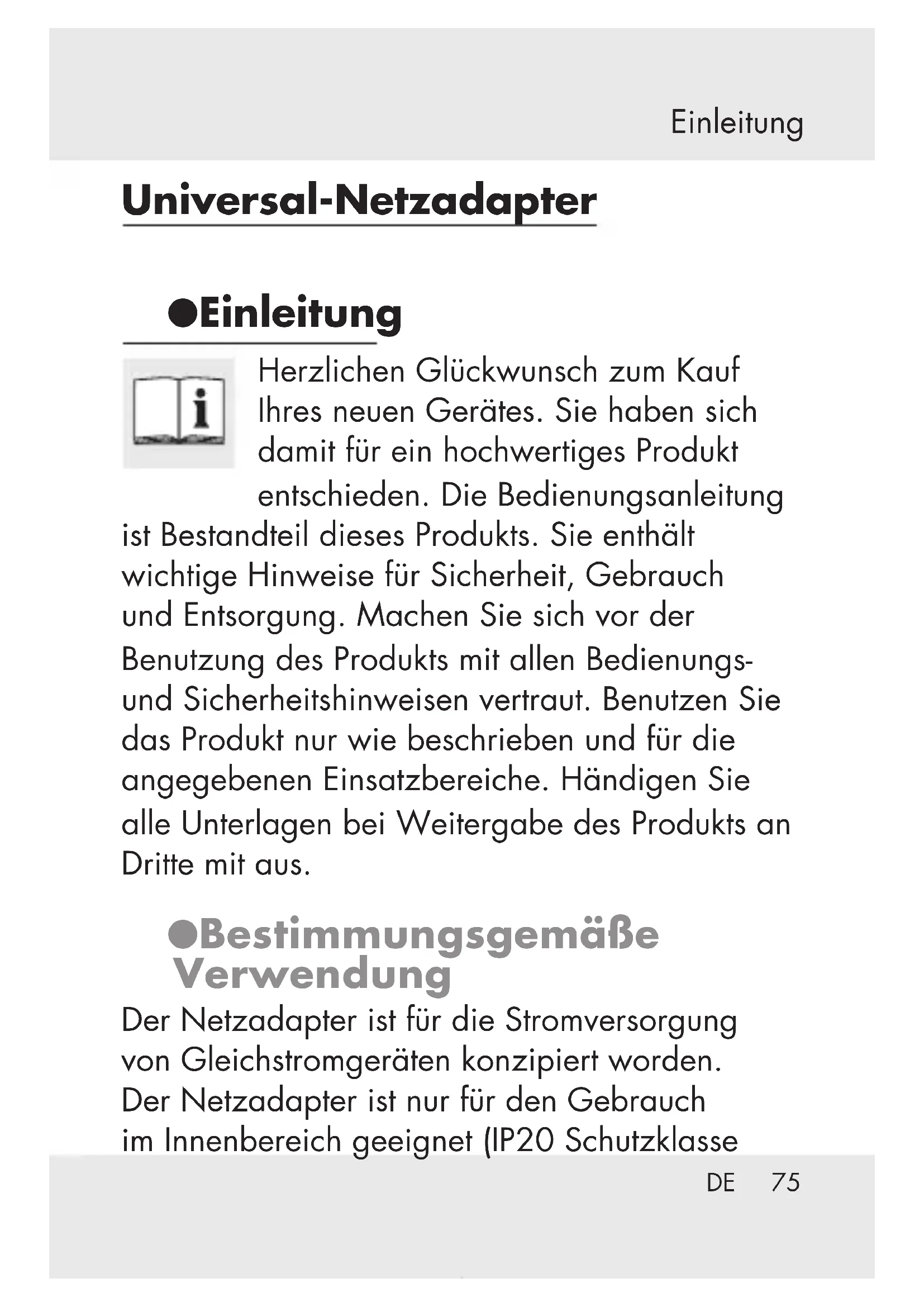

Universal-Netzadapter

●Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedienungs- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

●Bestimmungsgemäße Verwendung

Der Netzadapter ist für die Stromversorgung von Gleichstromgeräten konzipiert worden. Der Netzadapter ist nur für den Gebrauch im Innenbereich geeignet (IP20 Schutzklasse

DE 75

Einleitung

II). Ein anderer Verwendungszweck oder eine Veränderung des Netzadapters ist nicht zulässig und führt zur Beschädigung. Werden die Sicherheitshinweise nicht beachtet, können lebensgefährliche Gefahren und Verletzungen sowie technische Fehlfunktionen (Kurzschluss, Brand, elektrischer Schlag etc.) auftreten. Dieser Netzadapter ist nur für den Einsatz in Privathaushalten vorgesehen.

●Technische Daten

Modell 10284A

Typ A-DC500

Nennspannung 220-240V AC (0,2 A max)

Nennfrequenz 50 Hz

Ausgangs- 3 / 4,5 / 6 / 7,5 / 9 /

spannungen 12 V DC

Ausgangsstrom Max. 300 mA

Schutzart IP 20

Schutzklasse II

Abmessungen

(inkl. Stecker) 74 x 52,5 x 71 mm (LxBxT)

Gewicht 93 g

●Teilebeschreibung

1 Stecker
2 LED rot
3 Polaritäts-Wahlschalter
4 Spannungs-Wahlschalter
5 Niederspannungs-Adapterstecker

Lieferumfang

Nach dem Auspacken ist unverzüglich der Lieferumfang auf Vollständigkeit zu überprüfen, sowie der einwandfreie Zustand des Produktes.

1 x Gebrauchsanleitung
1 x Universal-Netzadapter

Sicherheitshinweise

Lesen Sie diese Gebrauchsanleitung sorgfältig durch und bewahren Sie diese auf. Beachten und befolgen Sie insbesondere die Sicherheitshinweise. Diese Gebrauchsanleitung gehört zu dem Universal-Netzadapter POWERFIX® Modell 10284A. Bei Schäden,

Einleitung

welche durch das Nichtbeachten dieser Gebrauchsanleitung, insbesondere der Sicherheitshinweise verursacht werden, erlischt die Garantie. Für hervorgerufene Sach- und Personenschäden sowie die daraus resultierenden Folgeschäden wird keine Haftung übernommen.

Jede Person, die dieses Produkt verwendet, reinigt oder entsorgt, muss mit dem Inhalt dieser Gebrauchsanleitung vertraut sein. Diese Gebrauchsanleitung ist Bestandteil dieses Produktes. Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher sein in Bezug auf die Benutzung des Netzadapters, kontaktieren Sie Ihre Servicestelle.

Wichtig! Beachten Sie beim Gebrauch des Netzadapters die nachfolgenden Hinweise, um Personengefahren oder Sachschäden durch fehlerhafte Benutzung zu vermeiden.

■ Gebrauchsanleitung aufbewahren und ggf. an Dritte weiterreichen. Bewahren Sie die Gebrauchsanleitung auf und geben Sie diese bei der Weitergabe des Netzadapters mit.

■Netzadapter nicht manipulieren. Manipulieren oder verändern Sie niemals den Netzadapter. Solche Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag und sind aus Zulassungsgründen (CE) untersagt. Das Gehäuse darf unter keinen Umständen geöffnet werden.

Spannungen überprüfen. Vor der Inbetriebnahme müssen die Spannungen auf der Ein- und Ausgangsseite und der Nennstrom des Netzadapters auf das betreffende Endgerät überprüft werden. Überzeugen Sie sich davon, dass die vorhandene Netzspannung der Angabe auf dem Typenschild entspricht. Bei Nichtbeachten kann dies zu übermäßiger Hitzeentwicklung führen.

■Bei Defekt außer Betrieb nehmen. Nehmen

Sie den Netzadapter bei Funktionsstörungen und Defekten/ Beschädigungen außer Betrieb. Defekte können durch Schläge, Stöße oder einem Fall bereits aus geringer Höhe auftreten. Lassen Sie den Netzadapter überprüfen und ggf. reparieren, bevor Sie diesen wieder in Betrieb nehmen. Bei Nichtbeachten besteht die Gefahr durch Stromschlag.

Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun. Verwenden Sie Elektrogeräte nicht, wenn Sie unkonzentriert oder unaufmerksam sind, bzw. unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bereits ein Moment der Unachtsamkeit kann beim Gebrauch von Elektrogeräten zu ernsthaften Unfällen und Verletzungen führen.

■Netzadapter gegen Fremdbenutzung (insbesondere Kinder) sichern. Bewahren Sie den ungenutzten Netzadapter in einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der

Reichweite von Kindern auf.

Nicht in Ex-Umgebung verwenden. Verwenden Sie das Produkt nicht in explosionsgefährdeter (Ex) Umgebung, in welcher sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Dieses Produkt ist für diese Umgebung nicht zugelassen.

■ Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

■Nationale Bestimmungen: Beachten Sie ggf. bei der Installation, Nutzung und Entsorgung des Netzadapters geltende nationale Vorschriften und Bestimmungen.

Einleitung

■ Auf Umgebungsbedingungen achten. Der Betrieb in folgenden Umgebungen ist nicht zulässig: Umgebungstemperaturen über 40°C bzw. unter 0°C, Umgebung mit brennbaren Gasen, Lösungsmitteln, Dämpfen und Staub.
■Dieses Produkt ausschließlich für die Versorgung von Gleichspannungsgeräten (Endgeräten) verwenden. Achten Sie darauf, dass die benötigte Eingangsspannung des Endgerätes mit der jeweils eingestellten Spannung des Netzadapters übereinstimmt und die Polarität richtig eingestellt ist.

LEBENS-

WARNING!

UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

■Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Verpackungsmaterial fern. Das Produkt ist kein Spielzeug.

Kinder oder Personen, denen es an Wissen oder Erfahrung im Umgang mit dem Gerät mangelt, oder die in ihren körperlichen, sensorischen oder geistigen Fähigkeiten eingeschränkt sind, dürfen das Gerät nicht ohne Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person benutzen. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

⚠ VORSICHT! VERLETZUNGSGEFAHR!

Verwenden Sie das Gerät nicht, wenn Sie irgendwelche Beschädigungen feststellen.

●Bedienung

●Polarität wählen

☐ Prüfen Sie an Ihrem Endgerät bzw. in der Betriebsanleitung des Endgerätes, welche Polarität der Stromversorgung benötigt wird, siehe Abbildung A für positive Polarität (außen -/ innen +) oder Abbildung B für negative Polarität (außen +/ innen -).

☐ Stellen Sie den Polaritäts-Wahlschalter 3 Ihrem Netzadapter auf die entsprechende Stellung. Siehe Abbildung C für positive Polarität mit Wahlschalter unten oder Abbildung D negative Polarität mit Wahlschalter oben.

●Ausgangsspannung wählen

□Stellen Sie den Spannungs-Wahlschalter 4 auf die für Ihre Endgerät benötigte Versorgungsspannung ein.

⚠ VORSICHT! Eine falsche Spannung kann das angeschlossene Endgerät beschädigen.

●Mit Endgerät verbinden

□Stecken Sie den jeweils passenden Adapterstecker 5 in die Versorgungsbuchse Ihres Endgerätes.

⚠ VORSICHT! Stellen Sie sicher, dass die nicht benutzten Stecker keinen Kurzschluss verursachen können!

⚠ VORSICHT! Keine normalen (nicht wieder aufladbare) Batterien anschließen!

●Netzadapter einstecken

□Stecken Sie den Netzadapter in eine

Spannung führende Schutzkontaktsteckdose ein.

● Bedeutung der LED-Anzeige

☐Die rote LED ② leuchtet, wenn der

Netzadapter richtig angeschlossen und in Betrieb ist.

VORSICHT! Eine falsch eingestellte

Polarität kann das angeschlossene Endgerät beschädigen. Die rote LED ② blinkt, wenn Überspannung vorliegt oder die Polarität falsch eingestellt ist und

• bei Endgeräten mit Ladefunktion (also Akkus oder Endgeräte mit eingebautem Akku) die Ladeanzeige nicht funktioniert oder
• bei Endgeräten ohne Ladefunktion das Endgerät nicht funktioniert.

In den genannten Fällen muss sofort die Einstellungen am Netzadapter überprüft werden.

VORSICHT! Bei Endgeräten mit sehr geringem Kurzschlussstrom (z.B. MP3- Spielern) kann die rote LED ② auch bei falsch eingestellter Polarität leuchten! Wenn also das angeschlossene Endgerät nicht ordnungsgemäß funktioniert, den Netzadapter sofort abstecken, die eingestellte Polarität überprüfen und ggf. umschalten.

●Trennung vom Stromnetz

☐Trennen Sie den Netzadapter vom Stromnetz, wenn Sie das Endgerät nicht mehr benötigen.

●Reinigung

GEFAHR! Vor der Reinigung Netzstecker ziehen!

□Aus Gründen der elektrischen Sicherheit darf das Gerät nur mit einem leicht feuchten Tuch gereinigt werden. Verwenden Sie keine scharfen Reinigungsmittel bzw. Chemikalien.

Entsorgung

Die Verpackung und das Verpackungsmaterial bestehen aus umweltfreundlichen Materialien und sind zu 100% recyclingfähig.

Der Netzadapter darf nicht im üblichen Hausmüll entsorgt werden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß der europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte und der Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Wenn Sie sich vom Gerät trennen möchten, entsorgen Sie es nach den derzeit gültigen Bestimmungen. Auskunft erteilt Ihnen Ihre Gemeinde- oder Stadtverwaltung.

●Garantie und Service

3 Jahre Garantie ab Kaufdatum auf dieses Gerät, gilt nur gegenüber dem Ersteinkäufer und ist nicht übertragbar. Bitte Kassenbon als Nachweis aufbewahren. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen durch unsachgemäßen Gebrauch. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden.

●Serviceadresse

Bitte kontaktieren Sie uns vor Einsendung des defekten Produktes, gerne rufen wir Sie auch zurück! Garantie nur gültig bei Einsendung des defekten Gerätes mit einer Kopie des Kassenbons. Unfrei zugesandte Sendungen können nicht angenommen werden, fordern Sie einen Rücksendeschein an.

Uni-Elektra GmbH Kirchstraße 48 D-72145 Hirrlingen Deutschland Tel.: [phone] / 9 13 85-0 E-Mail: [e-mail]

IAN 113159

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

Garantie und Service

Hersteller

Uni-Elektra GmbH

Kirchstraße 48

D-72145 Hirrlingen

Deutschland

Garantie und Service
