GEBRUIKSAANWIJZING HG00304 POWERFIX

Bedienings- en veiligheidsinstructies

IAN 271160

NL/BE Bedienings- en veiligheidsinstructies

Correct gebruik.. 62

Werkwijze. 62

Beschrijving van de onderdelen.. 62

Omvang van de levering.. 63

Veiligheidsinstrumentes voor batterijen.. 64

Voor de ingebruikname

Batterijplaatsen/vervangen.. 65

Ingebruikname

Aan- en uitschakelen.. . 66

Temperatuurenheid selecteren.. 66

Temperatuur meten.. 67

Temperatuurafwijking tonen.. 68

Referentiewaarde registrieren.. 68

Tolerantiebereik instellen.. 68

Temperatuurafwijking scannen.. . 69

Toepassingsvoorbeeld.. 69

Batterijweergave.. 69

Storingen oplossen.. 70

Onderhoud en reiniging.. 70

Afvoeren.. 71

Garantie . 71

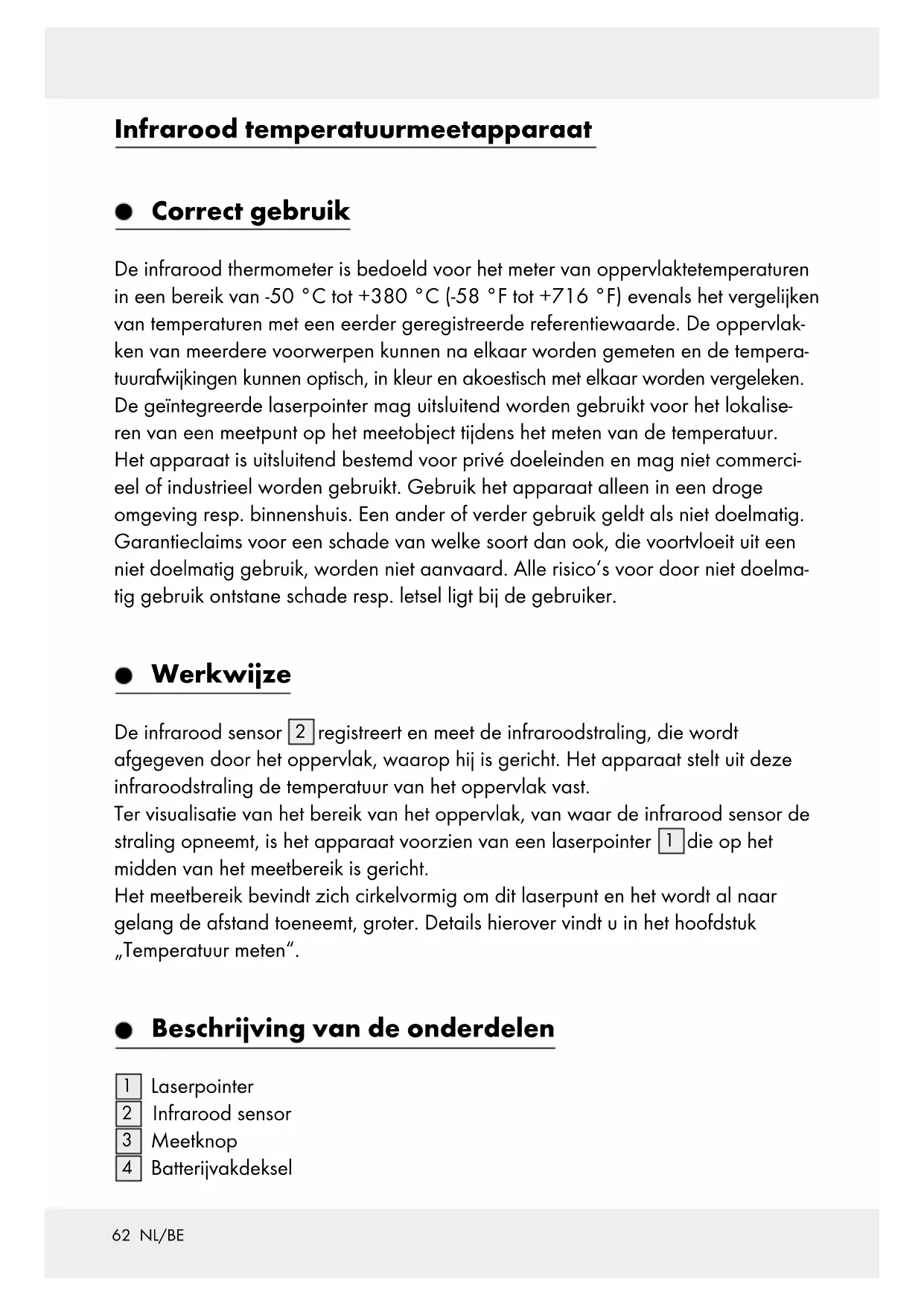

Infrarood temperatuurmeetapparaat

- Correct gebruik

De infrarood thermometer is bedoeld voor het meter van oppervlaktetemperaturen in een bereik van -50^ tot +380^ (-58°F tot +716°F) evenals het vergelijk den temperaturen met een erder geregisteerde referentiewaarde. De oppervlakken van meerere voorwerpen+kunnen na elkaar worden gemeten en de temperatuurafwijkingen+kunnen optisch, in kleur en akoestisch met elkaar worden vergeleken. De geintegreerde laser pointer mag uitsluitend worden gebruikt voor het lokaliseren van een meetpunt op het meetobject tijdens het meten van de temperatuur. Het apparaat is uitsluitend bestemd voor privé doeleinden en mag nicht commercieel of industrieel worden gebruikt. Gebruik het apparaat alleen in een droge omgeving resp. binnenshuis. Een ander of verder gebruik geldt als Niet doelmatig. Garantieclaims voor een schade van welke soort dan ook, die voortvloeit UIT een Niet doelmatig gebruik, worden Niet aanvaard. Alle risico's voor door Niet doelmatig gebruik ontstane schade resp. letsel ligt bij de gebruiker.

Werkwijze

De infrarood sensor 2 registreert en meet de infraroodstraling, die worden afgegeben door het oppervlak, waarop hij is gericht. Het apparaat stelt uit deze infraroodstraling de temperatuur van het oppervlak vast.

Ter visualisatie van het bereik van het oppervlak, van waar de infrarood sensor de straling opneemt, is het apparaat voorzien van een laserpointer die op het midden van het meetbereik is gericht.

Het meetbereik bevindt zich cirkelvormig om dit laserpunt en het worden al waar gelang de afstand toeneemt, groter. Details hierover vindt u in het hoofdstuk „Temperatuur meten".

- Beschrijving van de onderdelen

1 Laserpointer 2 Infrarood sensor 3 Meetknop 4 Batterijvakdeksel

5 Display
6 Weergave van de referentiewaarde
7 Temperatuurenheit
8 Meetwaarde
9 Keuze van het tolerantiebereik
10 knop
11 °C/°F/SET-knop
12 knop
13 9V-blokbatterij

- Omvang van de levering

1 infrarood thermometer
1 9V-blokbatterij
1 gebruiksaanwijzing

Stroomvoorziening: 1 × 9 V-blokbatterij (type 6F22 of 6LR61)

Meetbereik: -50 °C tot +380 °C (-58 °F tot +716 °F)

Meetnauwkeurigheid voor T > 0^ ± 1,5^ resp. ± 1,5% van de meetwaarde

Meetnauwkeurigheid voor T < 0^ : ± 3^ resp. ± 3% van de meetwaarde

Laserklasse: 2

Golfengte van de laser: 650 nm

Uitgangsvermogen van de laser: < 1 mW

Bedrijfstemperatuar: 0^ tot 40^

Luchtvochichtig: ≤ 75%

Afmetingen: ca. 18 × 12 × 4,2 cm

Gewicht zonder batterij: ca. 170 g

Veiligheidsinstructies

Maak u voor de eerste ingebruikname van het product vertrouwd met alle bedie-nings- en veiligheidsvoorschriften! Geef alle documenten mee wanneer u het product aan derden geeft!

Gevaar door laserstraling

Het apparatus bevat een klasse-2-laser.

Richt de laserstraal nooit op Personen of dieren.

Kijk nooit direct in de straal. Een zwakke laserstraal kan al tot oogletsel leiden.

Richt de laserstraal nooit op reflecterende oppervlakken of materialen. Ookeen gereflecteerde laserstraal kan zorgen voor schade aan de ogen.

Iedere instelling voor het versterken van de laserstraal is verboden. Er bestaat gevaar voor letsel!

Voor schade die voortvloeit uit manipulatie aan de lasereenheid evenals het Niet in acht nemen van de veiligheidsinstructies worden aansprakelijkheid aanvaard.

apparaat kan door kinderen vanaf 8 alsook personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht geinstrueerd werden met betrekking tot het veilige gebruik van het en zij de hieruit voortvloeijeende bevaren begrijpen. Kinderen mogen met apparaat spelen. Reiniging en onderhoud mag nicht door kinderen gezicht worden uitgevoerd.

Neem het product Niet in gebruik als u een beschadiging heeft geconstasteerd.

Houd de open vlam uit de buurt van het apparaat!

Beschem het apparaat gegen vocht en het binnendringen van vloeistoffen.

Vermijd direct zonlicht.

Voer geen veranderingen uit aan het apparaat.

OORZICHTIG! EXPLOSIEGEVAAR! Gebruik het apparaat Niet op plekken, waar brand- of explosiegevaar bestaat, bijvoorbeeld in de buurt van brandbare vloeistoffen of gassen.

Veiligheidsinstructies voor batterijen

WAARSCHUWING! LEVENSGEVAAR! Houd batterijen uit de buurt

vankinderen.

Raadpleeg bij inslikken onmiddelijk een arts!

VOORZICHTIG! EXPLOSIEGEVAAR! Laad Niet-oplaadbare batterijen nooit op, sluit ze Niet kort en/of open ze nicht!

Gooi batterijen nooit in vuur of water!
Stel batterijen nicht bloot aan mechanische belastingen.

Gevaar dat de batterijenlekken

Als de batterij lekt, dient u de batterij direct ut het apparaat te halen om beschadigingen te voorkomen!

Vermijd contact met huid, ogen en slijmvliezen! Spoel in geval van contact met batterijzuur de desbeteffende plekken direct af met voldoende schoon water en raadpleeg onmiddelijk een arts!
Vermijd extreme omstandigheden en temperaturen die invloed op de batterijen zouden können haben bijv. door radiatoren/direct zonlicht.
- Verwijder de batterijen uit het apparaat als het gedurende een langereperiode Niet worden gebruikt!

Gevaar voor beschadiging van het apparaat

Gebruik uitsluitend het aangegeven soort batterij!
Let bij hetplaatsen van de batterijen op de juiste polariteit! Deze worden weergegeven op het deksel van het batterijvakje.
Reinig indien nodig de contacten van de batterij en het batterijvak voor hetplaatsen van de batterij.
Verwijder een verbruike batterij direct uit het apparaat!

Voor de ingebruikname

Het display 5 is voor de transportbescherming afgedekt met een beschemende folie. Verwijder eerst de beschemende folie.

Om het apparaat in gebruik te nemen, staat u de meegeleverde batterij (9 V-blokbatterij). Ga zoals hierna beschreiben te werk:

- Batterijplaatsen/vervangen

Open voor hetplaatsen/ervangen van de batterijh het batterijvakdeksel 4 Schuif hiervoar het batterijvakdeksel in de richting van de pijl en klap het open.

Verwijder indien nodig de oude batterij enplaats een neue. Reinig indien nodig de contacten van het batterijvak en de batterij. Gebruik uitsluitend een 9 V-blokbatterij van het type 6F22 of 6LR61.
Let tijdens hetplaatsen van de batterij op de juiste polariteit. Deze worden weergegeven op het batterijvakdeksel (afb. C).
Sluit het batterijyakdeksel.

Uw infrarood thermometer is nu gereed voor gebruik.

Ingebruikname

Pak de greed van het apparaat zo vast, dat de wijsvinger de meetknop en de duim de knoppen 10 tot 12 kan bedieren.

Aan- en uitschakelen

Druk op de meetknop om het apparaat aan te schakelen. Het display 5 begint te branden en u hoor een kort geluidsignaal.
Druk de °C/°F/SET-kn en houd deze ca. 3 seconden ingedrukt, om het apparaat uit te schakelen. U hoog twee korte geluidsignalen.
Als het apparaat Niet meer worden gebruikt, gaat de acheftergrundverlichting van het display na ca. 15 secondenuit. Na ca. 60 seconden wordt het apparaat automatisch uitgeschakeld; twee korte geluidsignalen makeu hierop attent.

- Temperatuurenheid selecteren

Na het inschakelen is in eerste instantie de LAST gekozen temperatuurenheid geselecteerd.

Druk kort op de ^ C / ^ F / SET knod, om:tussen de temperatuurenheid 7 (°C resp. ^ F ) te wisselen.

De officièle temperatuurenheid in Europa is ^ C

- Temperatuur meten

Geef het apparaat voor het gebruik ongeveer 30 minutes de tijd, om zich aan de klimaatsituatie van de omgeving aan te passen.

Houd de meetknβ ingedrukt, verwijl de laserpointer 1 op het te meten oppervlak is gericht.
Terwijul de meetknop drukt, wordt de temperatuur gemeten; hierbij wordt op het display 5 „SCAN" getoond.
Na het loslaten van de meetknop worden deIRST gemeten temperatuur op het display getoond en de laserpointer worden uitgeschakeld.

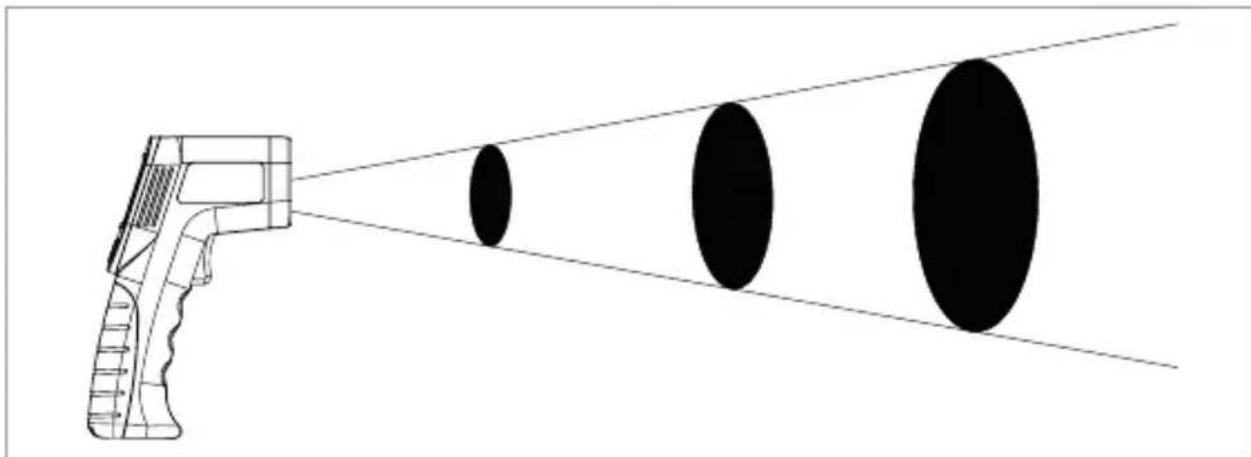

De vastgestelde temperatuur is de gemiddelde temperatuur van het gemeten oppervlak. Het gemeten oppervlak is een cirkel. De diameter van het te meten oppervlak „S" is een twaalfde van de afstand van het oppervlak tot de infrarood sensor 2 „D".

Navolgend een paar waarden ter orientatie:

S (voor surface-diameter = oppervlaktei- ameter):	25 mm	75 mm 125 mm
D (voor distance = afstand): 300 mm 900 mm 1500 mm

Let a.u.b. op:

Het oppervlak van het object moet duidelijk groter zichn dan het meetoppersvlak van het apparaat. Anders is geen betrouwbare meting möglichk.
Meet principieel in de kleinst möglichke afstand ten opzichte van het te meten oppervlak.
Richt het apparaat zo mogelijk verticaal op het te meten oppervlak.

Meet nicht in een stoffige, stomende of rokerige omgeving.

Meet nicht door transparante stoffen, zoals glas of kunststoff.

- Temperatuurafwijking tonen

Met de temperatuurafwijking worden het verschil tussen een eerder geregisteerde referentiewaarde en een gemeten temperatuur bedoeld. De afwijkingen worden als cijferwaarde en met behulp van een kleurige weergave op het display ⑤ weergegeven. Bovendien hoort u nog een geluidsignal.

Referentiewaarde registrenderen

Druk op de meetknop enricht de laserpointer 1 op de plek, diens temperatuur u als referentie wilt hebben. De temperatuur worden weergegeven op het display 5
Druk nu, verwil u de meetknop ingedrukt houd, op de °C/°F/SET-knôp, om de temperatuur als referentiewaarde te bepalen. Deze temperatuur worden op het display naast de weergave „REF“ als referentiewaarde-weergave 6 getoond.

- Tolerantiebereik instellen

U kurz aan het apparaat instellen, vanaf welt temperatuurverschil ten opzichte van de referentiewaarde met een optisch en akoestisch signal moet worden gereageerd.

Druk hiervoortijdens de referentiewaarde op het display 5 wordt getoond, de knop 10 resp. de knop 12 Met behulp van deze knop beweegt op het display het symbol boven de selectie van het tolerantiebereik 9 maar rechts (resp. links ()

Kies zouit de onder het display weergegeven keuze van het tolerantiebereik:

OFF

0,5°C 1°F

3°C 5°F

5,5°C 10°F

- Temperatuurafwijking scanners

Kies, zoals hierboven beschreiben, een referentietemperatuur.
Druk op de meetknop en richt de laserpointer 1 op de te meten plek. De temperatuur worden weergegeven op het display 5.
Houd tijdens het scannen de meetknop ingedrukt en beweeg de laserpunt langzaam en voortdurend over het te meten oppervlak. De temperatuurafwijkingen:tussenreferentie- enmeetwaarde worden als volgt weergegeven:

Optische weergave	Akoestische weergave	Oorzaak
Rode display-achtergrund	Snelle volgorde van geluidsignalen	De bovenste temperatuurgrens is overschreten
Groene display-achtergrund	Geen geluidsignal Binnen het ingestelde temperatuur-bereik
Blauwe display-achtergrund	Langzaam volgorde van geluidsignalen	De onderste temperatuurgrens is onderschreten

Toepassingsvoorbeeld

Om bijvoorbeeld het binnendringen van koude lucht in een ruimte tussen een raam en de muur te controleren, scant u eerst de temperatuur rondon het kozijn, direct naast het gesloten raam. Kies de warmste plek van het kozijn als referentietemperatureur en verwolgens bijvoorbeeld een temperatuurverschil van 3^ / 5^ . Scan nu nogmaals gelijkmatig direct naast het kozijn van het raam. En möglichk binnendringen van koude lucht met meer dan 3^ / 5^ verschil worden door de blauwe kleur en door een langzame volgorde van geluidsignalen aangegeven.

Batterijweergave

Op het display 5 versushijnt het batterij-symbolo bra de batterijspanning te laag is.

Als dit symbool verschijnt, dient u, zoals beschreiben in het hoofdstuk „Batterijplaatsen/vervangen", een neue batterij teplaatsen.

Bij een lege batterij bestaat het gevaar, dat deze.gaatlekken. Bovendien is bij een lage batterijspanning een nauwkeurigheid van de meting conform de informatatie in de „Technische geevens" nicht meer gewaarborgd.

Storingen oplossen

Opmerking: Het apparaat bevat gevoelige elektronische componenten.

Daarom is het möglichk dat het door radiografische apparaten in de directe omgeving gestoord worden. Bij eventuele functionele storingen要去en möglichke storingsbronnen uit de omgeving van het product worden verwijderd.

Opmerking: Elektrostatice ontladingen können tot fonctionele storingen leiden. Verwijder in geval van dergelijkke functionele storingen even de batterij enplaats deze opnieuw in het apparaat.

De volgende tabel helpt bij het lokaliseren en verhelpen vankleinere storingen:

Storing Mogelijke oorzaak Oplossing
Het display 5 geeft niets wee.	De batterij 13WORD nicht correct geplaatst.
	De batterij is verbruikt. Plaats een neue batterij.
Op het display verzschijnt de weergave "L".	De te meten temperatuur ligt onder het te meten bereik (<-50 °C resp. -58 °F).
Op het display verzschijnt de weergave "H".	De te meten temperatuur ligt boven het te meten bereik (+380 °C resp. +716 °F).

- Onderhoud en reiniging

Zorg ervoor, dat tijdens het reinigen geen water in het apparaatterecht komt!

Reinig het product regelmatig met een droge, pluisvrije doek.

Bij hardnekkige verontreinigingen van het apparaatkest u een ietwat vochtig doekje met een beetje afwasmiddel gebruiken.

Zorg ervoor, dat er geen voorwerpen in de opening van de infrarood sens zerecht komen. Reinig de opening, indien nodig, uitsluitend met perslucht met een geringe druk.

- Afvoeren

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kurz afvoeren.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid. Over afgitheplaatsen en hun openingsstijden kurz u zich bij uw aangewezen instantie informeren.

Batterijen mogen nicht via het huisvuil worden weggegooid. Ze können giftig zwaar metaal bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn als volgt: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruike batterijen waar om af bij een gemeentelijk inzamelpunt.

Garantie

Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie Niet beperkt.

U ontvangt op dit apparaat 3aar garantie vanaf de aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen 3aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - maar once keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te vervallen als het product beschadigd worden, Niet correct gebruikt of onderhonden worden.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is nicht van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of derge-lijke onderdelen, die gemaakt zijn van glas.

C E
