GEBRUIKSAANWIJZING PLS 10 A3 POWERFIX

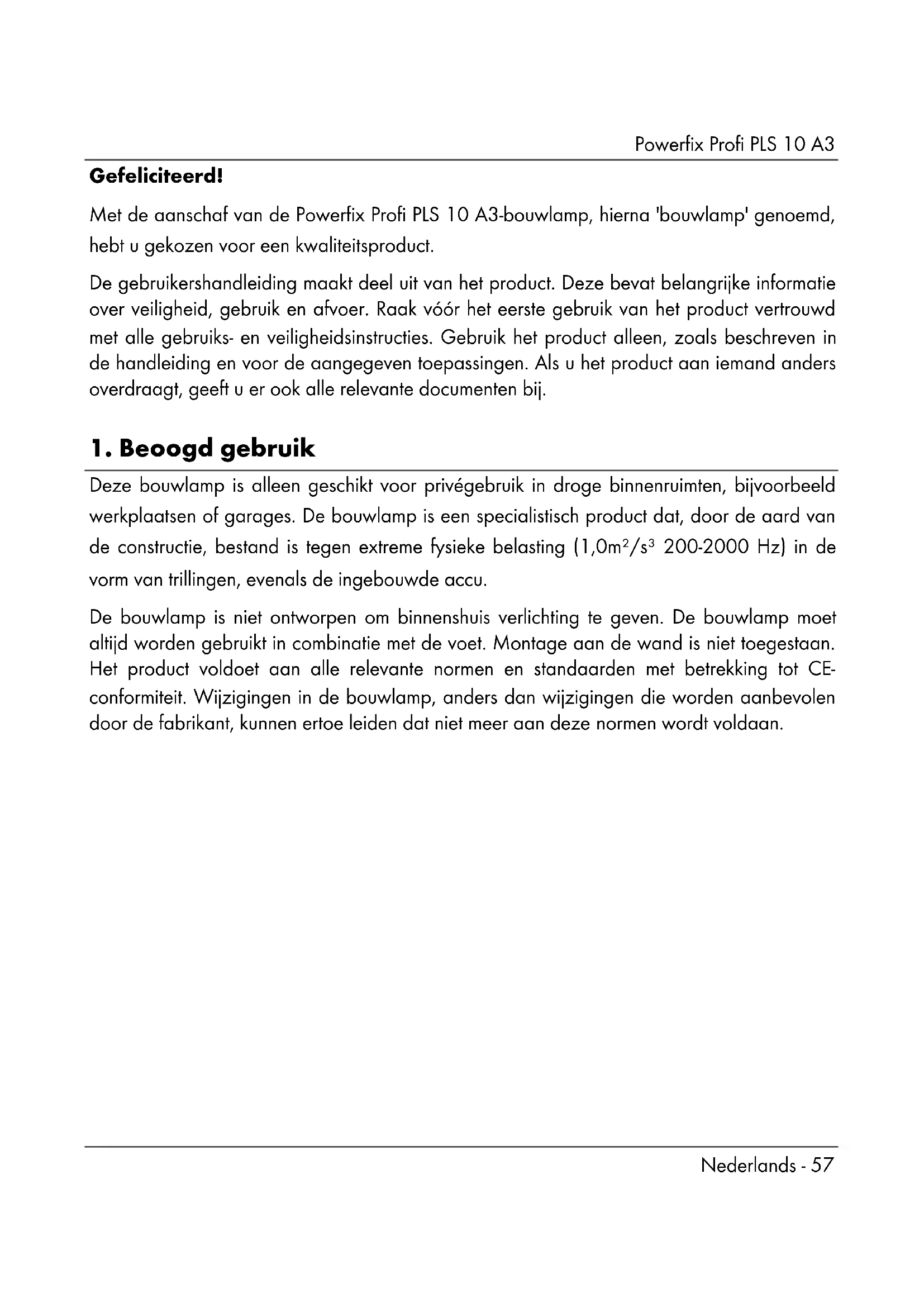

Nederlands - 57 Gefeliciteerd! Met de aanschaf van de Powerfix Profi PLS 10 A3-bouwlamp, hierna 'bouwlamp' genoemd, hebt u gekozen voor een kwaliteitsproduct. De gebruikershandleiding maakt deel uit van het product. Deze bevat belangrijke informatie over veiligheid, gebruik en afvoer. Raak vóór het eerste gebruik van het product vertrouwd met alle gebruiks- en veiligheidsinstructies. Gebruik het product alleen, zoals beschreven in de handleiding en voor de aangegeven toepassingen. Als u het product aan iemand anders overdraagt, geeft u er ook alle relevante documenten bij.

Deze bouwlamp is alleen geschikt voor privégebruik in droge binnenruimten, bijvoorbeeld werkplaatsen of garages. De bouwlamp is een specialistisch product dat, door de aard van de constructie, bestand is tegen extreme fysieke belasting (1,0m²/s³ 200-2000 Hz) in de vorm van trillingen, evenals de ingebouwde accu. De bouwlamp is niet ontworpen om binnenshuis verlichting te geven. De bouwlamp moet altijd worden gebruikt in combinatie met de voet. Montage aan de wand is niet toegestaan. Het product voldoet aan alle relevante normen en standaarden met betrekking tot CE- conformiteit. Wijzigingen in de bouwlamp, anders dan wijzigingen die worden aanbevolen door de fabrikant, kunnen ertoe leiden dat niet meer aan deze normen wordt voldaan.Powerfix Profi PLS 10 A3

2. Inhoud van de verpakking

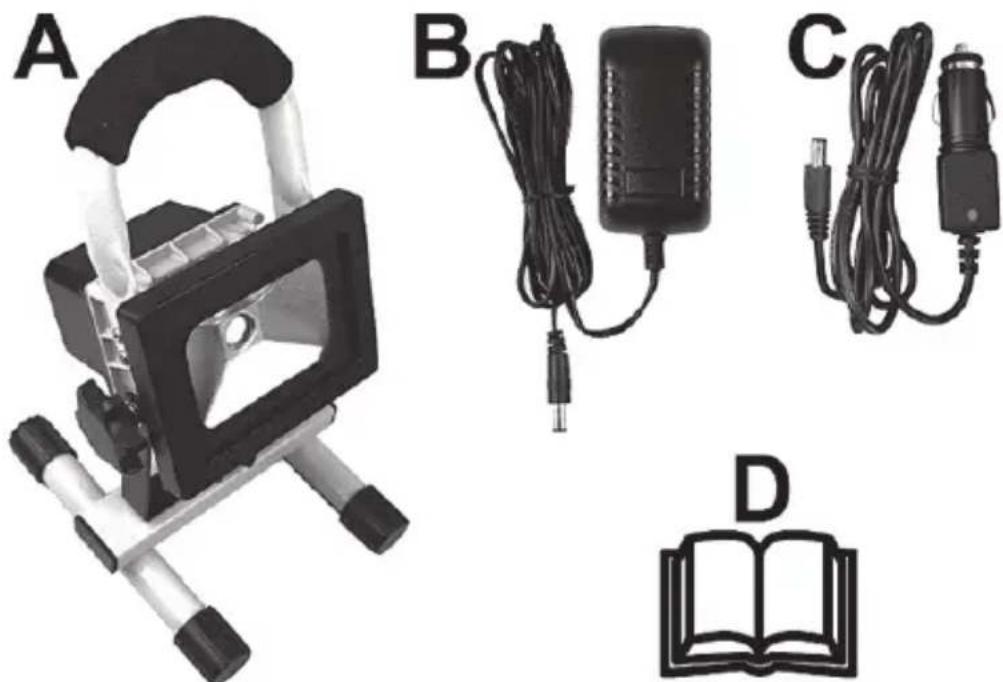

A Powerfix Profi PLS 10 A3 led-bouwlamp van 10 W met accu B Accuoplader met stekker C Autolaadkabel van 12/24 V D Deze bedieningsinstructies (lijntekening) Deze bedieningsinstructies hebben een uitvouwbare omslag. Op de binnenzijde van de omslag staat een illustratie van de led-bouwlamp met accu waarbij de onderdelen zijn genummerd. Deze nummers hebben de volgende betekenis: 1 Handvat 2 Led-bouwlamp van 10 W met accu 3 Montagebeugel 4 Kartelschroef 5 Standaard 6 Led-laadlampje 7 Robberen dop (voor gelijkstroomaansluiting) 8 Gelijkstroomaansluiting 9 Aan/uit-schakelaar 10 KartelschroevenPowerfix Profi PLS 10 A3 Nederlands - 59

3. Technische specificaties

Led-bouwlamp met accu Merk Powerfix Profi Modelnaam PLS 10 A3 Werkingsvoltage 12 - 24 V (Gelijkstroom) Oplaadbare accu Oplaadbare Li-Ion-accu 7,4 V / 5200 mAh Oplaadtijd accu circa 6 uur Gebruiksduur met volledig opgeladen accu circa 4 uur met lichtstroom van ca. 85% Stroomverbruik led-bouwlamp met volle accu circa 10 W Veiligheidsklasse III, (Extra Laag Voltage, ELV) Beveiligingsklasse IP65 (bescherming tegen stof en waterstralen) Bedieningspositie verticaal - bouwlamp bovenaan, standaard (5) onderaan Max. projectiegebied ongeveer 10 m² indien ingesteld op een afstand van 3 meter Lamp Citizen-led Led-stroomverbruik circa 8,5 W Totale lichtstroom 900 lm +/-5% (met afdekking / glazen raam) Kleurtemperatuur circa 5000 K (neutraal wit) Opening lichtstraal circa 100° Levensduur led ca. 30.000 uur Gebruikstemperatuur Laden: 0 °C tot +45 °C Ontladen: -20 °C tot +45 °C Afmetingen (B x H x D) circa 11,4 x 8,6 x 10,5 cm Gewicht circa 1040 gPowerfix Profi PLS 10 A3

Acculader met stekker Fabrikant GuangZhou HongGuang Electronics Co., Ltd Model HV-T16VB-12100A Ingangsvoltage 100-240 V wisselstroom, 50/60 Hz Uitgangsvoltage 12 V (Gelijkstroom), 1 A, Polariteit Veiligheidsklasse II, Autolaadkabel Merk Powerfix Profi Model PLS 10 A3 Ingangsvoltage 12 V/24 V (Gelijkstroom) Uitgangsvoltage 12 V/24 V (Gelijkstroom), 1 A , Polariteit Zekering T 3.15 A H 250 V De technische specificaties en het ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.

4. Veiligheidsinstructies

Lees, voordat u deze led-bouwlamp met accu (A) voor het eerst gebruikt, deze instructies en waarschuwingen en volg deze op, zelfs als u bekend bent met de bediening van elektronische apparatuur. Bewaar deze bedieningsinstructies op een veilige plaats, zodat u deze later kunt raadplegen. Als u het apparaat verkoopt of weggeeft, dient u ook de bedieningsinstructies erbij tePowerfix Profi PLS 10 A3 Nederlands - 61 doen. De gebruikershandleiding maakt deel uit van het apparaat.

GEVAAR! Dit symbool en het woord 'Gevaar' maken u attent op een potentieel gevaarlijke situatie. Negeren kan leiden tot ernstig letsel of zelfs de dood.

WAARSCHUWING! Dit symbool en het woord 'Waarschuwing' staan bij belangrijke informatie voor een veilig gebruik van de bouwlamp en de veiligheid van de gebruikers.

De voedingsadapter is alleen geschikt voor gebruik in droge ruimten binnenshuis.

Beveiligd tegen kortsluiting, verzegelde veiligheidstransformator

ZLVS (zeer lage veiligheidsspanning) met speciale bescherming tegen elektrische schokken

Zelfstandig opererende apparaat voor gebruik buitenshuis brandt zonder bijkomende afdekking

Brandgevaar: Zorg ervoor dat de lichtstraler ten minste 0,5 m verwijderd is van de materialen waarop deze schijnt. Overmatige hitte kan brand veroorzaken. Gespecialiseerd product: niet geschikt voor binnenverlichting in huis.

LET OP! Elektrische apparaten zijn niet geschikt voor kinderen. Laat kinderen niet zonder toezicht met elektrische apparaten spelen. Kinderen begrijpen het gevaar ervan mogelijk niet. Houd het verpakkingsmateriaal buiten het bereik van kinderen. Dit kan verstikkingsgevaar veroorzaken. LET OP! Led-straling! Voorkom beschadiging van uw ogen! Kijk nooit in de led-straal. Raadpleeg een arts als u vermoedt dat uw ogen beschadigd zijn geraakt. LET OP! Als u merkt dat het apparaat rook of vreemde geluiden of geuren produceert, zet u de lamp direct uit. Als dit gebeurt, mag u de lamp niet meer gebruiken en moet u deze laten nakijken door een deskundige. Adem rook die uit het apparaat komt nooit in. Raadpleeg een arts als u rook per ongeluk inademt. De ingeademde rook kan schadelijk zijn voor uw gezondheid.Powerfix Profi PLS 10 A3 Nederlands - 63 LET OP! Gebruik nooit optische instrumenten, zoals een vergrootglas, om rechtstreeks in de straal te kijken. Hierdoor kunt u uw ogen beschadigen. Raadpleeg een arts als u vermoedt dat uw ogen beschadigd zijn geraakt. WAARSCHUWING! Hang niets aan de bouwlamp en plaats er geen voorwerpen op. De behuizing is niet ontworpen om gewicht te dragen. Hierdoor kan de led-bouwlamp met accu (A) beschadigd raken. WAARSCHUWING! Gebruik de meegeleverde acculader met stekker (B) en de meegeleverde autolaadkabel van 12/24 V (C) om de ingebouwde accu van de bouwlamp (A) op te laden, maar gebruik deze nooit voor een doorlopende stroomvoorziening, zoals een voedingsadapter. Sluit de acculader met stekker (B) of de autolaadkabel van 12/24 V (C) nooit aan op andere apparaten. Laad de ingebouwde accu van de bouwlamp (A) op met de meegeleverde acculader met stekker (B) of de meegeleverde autolaadkabel van 12/24 V (C).Powerfix Profi PLS 10 A3

De volledige inhoud van deze gebruikershandleiding wordt beschermd door het auteursrecht en wordt uitsluitend ter informatie aan de lezer verstrekt. Het is strikt verboden om gegevens en informatie te kopiëren zonder voorafgaande uitdrukkelijke schriftelijke toestemming van de auteur. Dit geldt ook voor commercieel gebruik van de inhoud en informatie. Alle teksten en afbeeldingen waren actueel op het moment dat deze handleiding werd gedrukt. De inhoud kan zonder kennisgeving worden gewijzigd.

Haal de led-bouwlamp met accu (A) en de accessoires uit de verpakking. Onderzoek de led-bouwlamp met accu (A) en de accessoires op schade. Als de bouwlamp (A) beschadigd is, dient u deze niet te gebruiken.

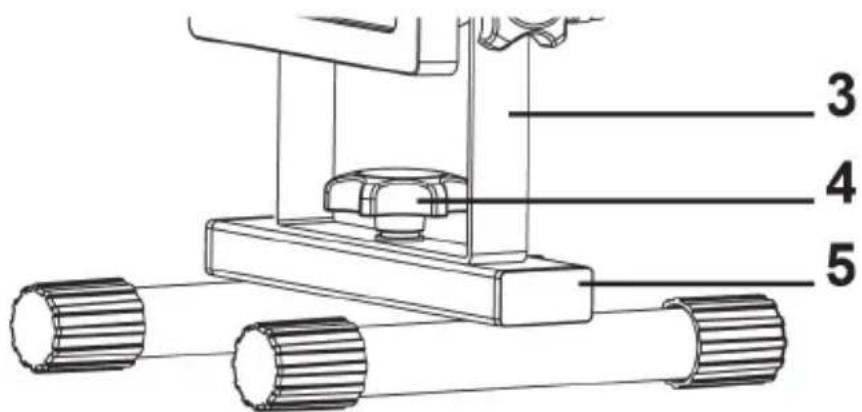

U hebt geen gereedschap nodig om de led-bouwlamp met accu (A) te monteren. De led- bouwlamp (A) wordt geleverd in twee delen (bouwlamp met handvat en standaard). Om te beginnen moet u deze in elkaar zetten. Draai hiervoor de kartelschroef (4) aan de onderkant, waarmee de standaard (5) voor transport is vastgezet, linksom en verwijder de schroef. Zorg dat u de sluitring en de zekeringsring op de schroefdraad van de kartelschroef (4) niet kwijtraakt. Draai de montagebeugel (3) omlaag. Duw de kartelschroef (4) door het middelste boorgat van de montagebeugel (3) en vanaf de bovenkant door de draad in de standaard (5) en draai de schroef rechtsom aan (zie afbeelding). Draai de kartelschroef (4) goed vast, zodat de montagebeugel (3) goed vastzit aan de standaard (5).Powerfix Profi PLS 10 A3 Nederlands - 65

De gelijkstroomaansluiting (8) wordt tegen vocht beschermd met een rubberen dop (7). U verwijdert deze rubberen dop (7) door aan het rode klemmetje te trekken. Steek vervolgens de oplaadplug van de acculader (B) in de gelijkstroomaansluiting (8) van de bouwlamp (A) en steek de stekker van de acculader (B) in een goed toegankelijk stopcontact. Laad de ingebouwde Li-Ion-accu helemaal op voordat u het apparaat voor het eerst gebruikt. Tijdens het opladen brandt het laadlampje (6) rood. Wanneer de ingebouwde Li-Ion-accu volledig is opgeladen, wordt het laadlampje (6) groen. Trek de stekker van de acculader (B) uit het stopcontact en verwijder de plug van de acculader (B) uit de gelijkstroomaansluiting (8). Dek de gelijkstroomaansluiting (8) af met de rubberen dop. De led-bouwlamp met accu (A) is nu klaar voor gebruik. Opmerking Als het laadlampje (6) rood knippert terwijl de bouwlamp (A) wordt gebruikt, is de ingebouwde Li-Ion-accu bijna leeg. Laad in dat geval de accu op.

U kunt de twee kartelschroeven (10) gebruiken om de verticale hoek en daarmee de straal van de bouwlamp (A) aan te passen. Draai de kartelschroeven (10) los door ze 360 graden linksom te draaien. Pas de verticale hoek van de led-bouwlamp (A) naar wens aan. Draai de twee kartelschroeven (10) weer vast. Gebruik de aan/uit-schakelaar (9) om de led-bouwlamp met accu (A) in en uit te schakelen. De aan/uit-schakelaar (9) wordt tegen vocht beschermd door een rubberen afdekking. U kunt de positie van de aan/uit-schakelaar (9) achterhalen aan de hand van deze rubberen afdekking. Daarnaast worden de posities van de schakelaar (ON/OFF) aangegeven.

8. Autolaadkabel van 12/24 V

Naast de acculader met stekker (B) kunt u de ingebouwde Li-Ion-accu van de led-bouwlamp met accu (A) ook opladen met de meegeleverde autolaadkabel van 12/24 V (C). U verwijdert de rubberen dop (7) door aan het rode klemmetje te trekken. Steek vervolgens de oplaadplug van de autolaadkabel van 12/24 V (C) in de gelijkstroomaansluiting (8) van de bouwlamp (A) en steek de autolader (C) in een geschikte sigarettenaansteker van 12/24 VPowerfix Profi PLS 10 A3

in de auto. Het groene lampje op de stekker van de autolaadkabel van 12/24 V (C) geeft aan de deze klaar is voor gebruik. Tijdens het opladen brandt het laadlampje (6) van de bouwlamp (A) rood. Wanneer de ingebouwde Li-Ion-accu volledig is opgeladen, wordt het laadlampje (6) groen. Koppel de autolaadkabel van 12/24 V (C) los van de sigarettenaansteker en verwijder de plug van de autolaadkabel (C) uit de gelijkstroomaansluiting (8). Dek de gelijkstroomaansluiting (8) af met de rubberen dop. De led-bouwlamp met accu (A) is nu klaar voor gebruik.

8.1 De zekering vervangen

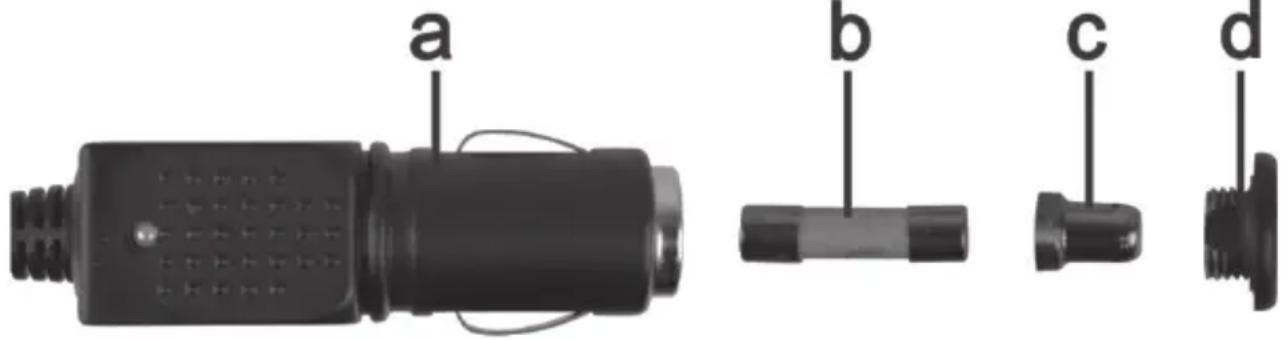

Als de autolaadkabel van 12/24 V (C) is aangesloten, maar het led-lampje van de autolaadkabel (C) niet brandt, is de zekering mogelijk defect. WAARSCHUWING! Als u de zekering moet vervangen, gebruik dan een zekering van hetzelfde type (zie de technische specificaties). U vervangt de zekering als volgt Draai de schroefdop (d) linksom en verwijder deze van de sigarettenaanstekerplug (a). Gebruik zo nodig een tang. Vervang de zekering (b) door een nieuwe zekering van hetzelfde type. U kunt een geschikte zekering kopen in elke elektronicawinkel. Steek de zekering (b) eerst in de sigarettenaanstekerplug (a). Steek het metalen contact (c) in de schroefdop (d). Plaats vervolgens de schroefdop (d) met het geplaatste metalen contact (c) over de zekering (b) en schroef de dop (d) rechtsom op de sigarettenaanstekerplug (a).Powerfix Profi PLS 10 A3 Nederlands - 67

9. Onderhoud/reiniging

De bouwlamp met accu (A) gebruikt een led-lamp met een lange levensduur. Deze kan niet worden vervangen en vereist geen onderhoud. De ingebouwde accu is geen standaardaccu en is niet verkrijgbaar in de winkel. Daarom is het niet de bedoeling dat de klant de accu vervangt.

Zorg ervoor dat er geen vloeistoffen in de behuizing terechtkomen. Hierdoor kan de led-bouwlamp met accu (A) beschadigd raken. U reinigt de bouwlamp (A) met een zachte, droge doek. Gebruik nooit oplos- of schoonmaakmiddelen die de plastic behuizing kunnen beschadigen. Voor hardnekkiger vuil gebruikt u een licht bevochtigde doek.

9.3 Opslag indien niet in gebruik

Als u de bouwlamp (A) gedurende een langere periode niet gebruikt, bewaart u deze op een schone en droge plaats. Voor het behoud van de batterijprestaties laadt u het apparaat regelmatig op, indien u dit gedurende langere perioden opslaat.

10. Problemen oplossen

Led-bouwlamp met accu brandt niet Controleer de stand van de aan/uit-schakelaar (9). De ingebouwde accu is mogelijk leeg. Laad de accu opnieuw op.Powerfix Profi PLS 10 A3

Accu wordt niet opgeladen De stekker van de acculader (B) is defect. Controleer of u de accu kunt opladen met de autolaadkabel van 12/24 V (C). Autolaadkabel van 12/24 V (C) is defect. Controleer of het groene led-lampje op de plug van de autolaadkabel (C) brandt nadat u deze in een sigarettenaansteker hebt gestoken. Zo niet, vervang dan de zekering van de autolaadkabel van 12/24 V (C), zoals wordt beschreven in 'De zekering vervangen'.

11. Milieuvoorschriften en afvalverwijdering

Apparaten met dit symbool zijn onderworpen aan de Europese richtlijn 2012/19/EU. Alle elektrische en elektronische apparaten moeten worden gescheiden van huishoudelijk afval en bij een officiële afvalverwerkingsinstantie worden ingeleverd. Voorkom schade aan het milieu en risico's voor uw eigen gezondheid door het apparaat op de juiste manier als afval te verwerken. Voor meer informatie over een juiste afvalverwerking neemt u contact op met de plaatselijke overheid, de afvalverwerkingsinstantie of de winkel waar u het apparaat hebt gekocht. Gooi al het verpakkingsmateriaal weg op een milieuvriendelijke manier. De kartonnen verpakking kan voor recycling naar de oudpapierbak of een openbaar inzamelpunt worden gebracht. Folie of plastic in de verpakking moet worden ingeleverd via een daarvoor bestemde inzamelmethode. Let bij het verwijderen van het verpakkingsmateriaal op de aangebrachte merktekens; op het etiket staan de afkortingen (a) en (b) met de volgende betekenis: 1-7: kunststof / 20-22: papier en karton / 80-98: composietmaterialen

11.1 De accu verwijderen

Deze bouwlamp (A) bevat een ingebouwde accu. De accu moet worden verwijderd voordat u de bouwlamp (A) weggooit. Ga hiervoor als volgt te werkPowerfix Profi PLS 10 A3 Nederlands - 69

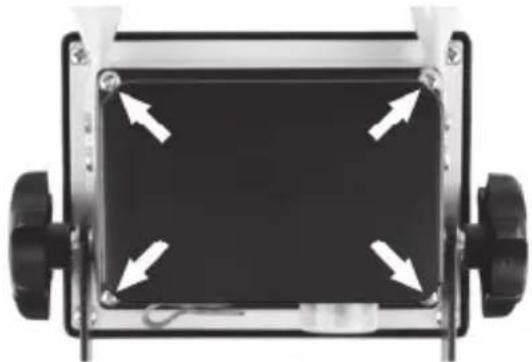

1. Draai de vier kruiskopschroeven (pijlen)

op de achterkant van de bouwlamp (A) los.

los en verwijder de accu. Gooi de accu en de bouwlamp gescheiden weg. Respecteer het milieu. Oude accu's en batterijen mogen niet bij het huishoudelijk afval worden weggegooid. Deze moeten worden ingeleverd bij een inzamelpunt voor lege batterijen. Zorg dat accu's/batterijen helemaal leeg zijn voordat u ze inlevert bij een verzamelpunt voor oude batterijen. Als u accu's/batterijen inlevert die niet helemaal leeg zijn, moet u voorzorgsmaatregelen treffen om kortsluiting te voorkomen. U voorkomt kortsluiting door de accukabelplug met isolatietape af te plakken.

Det product voldoet aan de eisen van de toepasselijke Europese en nationale richtlijnen. Er is bewijs van conformiteit verstrekt. De fabrikant beschikt over de relevante verklaringen en documentatie. De volledige Europese conformiteitsverklaring is te downloaden via deze link: www.targa.de/downloads/conformity/310908.pdfPowerfix Profi PLS 10 A3

Garantie van TARGA GmbH Geachte klant, U krijgt op dit apparaat 3 jaar garantie vanaf de datum van aankoop. In het geval van gebreken aan dit product heeft u ten opzichte van de verkoper van het product bepaalde wettelijke rechten. Deze wettelijke rechten worden door onze hierna volgende garantie niet beperkt. Garantievoorwaarden De garantietermijn begint op de datum van aankoop. Bewaart u de originele kassabon goed. Deze bon is nodig als bewijs van aankoop. Indien er binnen drie jaar vanaf de datum van aankoop van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons – naar ons goeddunken – gratis gerepareerd of vervangen. Garantietermijn en wettelijke aanspraak bij gebreken De garantietermijn wordt door de wettelijke aanspraak bij gebreken niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel reeds bij aankoop aanwezige schade en gebreken dienen onmiddellijk na het uitpakken te worden gemeld. Na afloop van de garantietermijn benodigde reparaties worden alleen tegen betaling uitgevoerd. Garantiedekking Het apparaat is zorgvuldig gefabriceerd volgens strenge kwaliteitsrichtlijnen en voor de levering nauwgezet onderzocht. De garantie dekt materiaal- en fabricagefouten. Deze garantie dekt geen onderdelen van het product die onderhevig zijn aan normale slijtage en daardoor kunnen worden beschouwd als slijtbare onderdelen of beschadigingen aan breekbare onderdelen zoals schakelaars, batterijen of onderdelen gemaakt van glas. De garantie vervalt als het product beschadigd, niet doelmatig gebruikt of onderhouden is. Voor een doelmatig gebruik van het product dienen alle in de meegeleverde handleiding opgenomen aanwijzingen strikt te worden nageleefd . Gebruiksdoeleinden en handelingen die in de handleiding worden afgeraden of waarvoor wordt gewaarschuwd, dienen in elk geval te worden vermeden. Het product is uitsluitend bestemd voor privégebruik en niet voor commercieel gebruik. In geval van misbruik of niet doelmatig gebruik, gebruik van geweld of ingrepen die niet zijn uitgevoerd door onze geautoriseerde service-afdeling, komt de garantie te vervallen. Met de reparatie of vervanging van het product begint geen nieuwe garantietermijn.Powerfix Profi PLS 10 A3 Nederlands - 71 Afwikkeling van een garantieclaim Gelieve voor een snelle verwerking van uw probleem de volgende aanwijzingen in acht te nemen - Lees voordat u het product in gebruik neemt de bijbehorende documentatie aandachtig door. Mocht er een probleem optreden dat op deze manier niet kan worden opgelost, neem dan contact op met onze hotline. - Houdt u bij elke navraag de kassabon en het artikelnummer of indien beschikbaar het serienummer als bewijs van aankoop bij de hand. - In het geval dat een oplossing per telefoon niet mogelijk is, zal onze hotline er afhankelijk van de oorzaak van het probleem voor zorgen dat het probleem op andere wijze wordt opgelost. Service

Fabrikant Merk op dat het volgende adres geen service-adres is. Neem eerst contact op met de bovenvermelde service-afdeling. TARGA GmbH Coesterweg 45 DE-59494 Soest DUITSLANDPowerfix Profi PLS 10 A3
