NÁVOD NA OBSLUHU PLS 10 A3 POWERFIX

Gratulujeme! Kúpou batériového LED žiariča Powerfix Profi PLS 10 A3, ďalej len batériový LED žiarič, ste si vybrali kvalitný produkt. Používateľská príručka je súčasťou produktu. Obsahuje dôležité informácie o bezpečnosti, používaní a likvidácii. Pred použitím produktu sa oboznámte so všetkými prevádzkovými a bezpečnostnými pokynmi. Produkt používajte len tak ako je opísané a len pre dané aplikácie. Ak predáte produkt niekomu inému, odovzdajte s ním aj všetky príslušné dokumenty.

Tento batériový LED žiarič je vhodný len na používanie v suchých interiéroch, napr. dielňach alebo garážach. Batériový LED žiarič je špeciálny produkt, ktorý svojou konštrukciou odolá extrémnemu fyzickému zaťaženiu (1,0 m² / s³ 200-2000 Hz) vo forme vibrácií, rovnako ako zabudovaná batéria. Batériový LED žiarič nie je určený na poskytovanie osvetlenia v domácnostiach. Vždy sa musí používať len so stojanom, montáž na stenu nie je povolená. Tento produkt spĺňa normy a predpisy potrebné pre Vyhlásenie o zhode s európskou certifikáciou. Akékoľvek iné úpravy batériového LED žiariča, než sú zmeny odporúčané výrobcom, môžu spôsobiť, že zariadenie už nebude tieto normy spĺňať.Powerfix Profi PLS 10 A3 Slovensky - 107

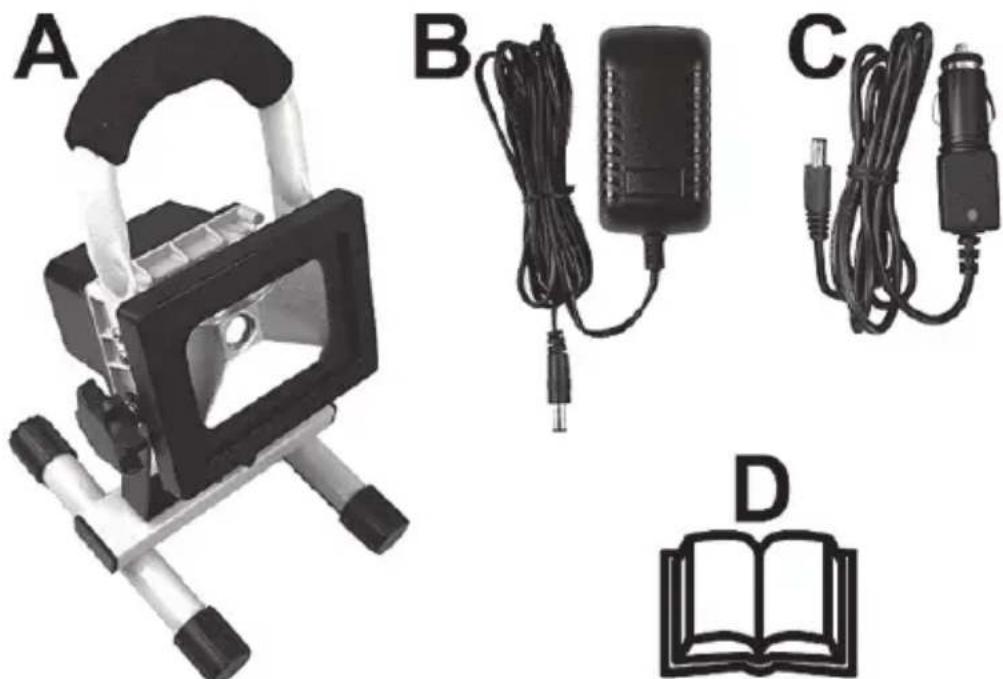

A Batériou napájaný LED žiarič Powerfix Profi PLS 10 A3 B Nabíjačka batérie do sieťovej zásuvky C Kábel nabíjačky do auta 12/24 V D Táto používateľská príručka (grafická ilustrácia) Tieto prevádzkové pokyny majú otvárací obal. Na vnútornej strane krytu je očíslovaná schéma s komponentmi batériového LED žiariča. Význam čísel je nasledovný: 1 Rukoväť 2 Batériový LED žiarič 3 Montážna konzola 4 Ryhovaná skrutka 5 Stojan 6 Kontrolka LED nabíjania 7 Gumený kryt (pre zásuvku DC-IN) 8 Zásuvka DC-IN 9 Spínač zap./vyp. 10 Ryhované skrutkyPowerfix Profi PLS 10 A3

Batériový LED žiarič Značka Powerfix Profi Názov modelu PLS 10 A3 Prevádzkové napätie 12 – 24 V (Jednosmerný prúd) Nabíjateľná batéria Nabíjateľná lítium-iónová batéria 7,4 V / 5200 mAh Doba nabíjania batérie pribl. 6 hodín Prevádzka s plne nabitou batériou pribl. 4 hodiny a okolo 85% svetelného toku Spotreba energie kompletný batériový LED žiarič pribl. 10 W Bezpečnostná trieda III, (mimoriadne nízke napätie, ELV) Stupeň ochrany IP65 (ochrana pred prachom a striekajúcou vodou) Prevádzková poloha vertikálna – žiarič hore a stojan (5) dole Max. osvetlená plocha pribl. 10 m² pri nastavení vo vzdialenosti 3 metrov Svietidlo Citizen LED LED – spotreba energie pribl. 8,5 W Celkový svetelný tok 900 lm +/-5% (s krytom/sklom) Farebná teplota pribl. 5000 K (neutrálna biela) Apertúra svetelného lúča pribl. 100° Prevádzková životnosť diódy LED pribl. 30 000 hodín Prevádzková teplota Nabíjanie: 0°C až +45°C Vybíjanie: -20°C až +45°C Rozmery (Š x V x H) pribl. 11,4 x 8,6 x 10,5 cm Hmotnosť pribl. 1040 gPowerfix Profi PLS 10 A3 Slovensky - 109 Nabíjačka batérie do sieťovej zásuvky Výrobca GuangZhou HongGuang Electronics Co., Ltd Model HV-T16VB-12100A Vstupné napätie 100 – 240 VAC, 50/60 Hz Výstupné napätie 12 V (Jednosmerný prúd), 1 A, Polarita Bezpečnostná trieda II, Kábel nabíjačky do auta Značka Powerfix Profi Model PLS 10 A3 Vstupné napätie 12 V/24 V (Jednosmerný prúd) Výstupné napätie 12 V/24 V (Jednosmerný prúd), 1 A, Polarita Poistka T 3.15 A H 250 V Technické údaje a dizajn sa môžu zmeniť bez predchádzajúceho upozornenia.

4. Bezpečnostné pokyny

Ak batériový LED žiarič (A) používate po prvýkrát, prečítajte si príslušné pokyny a dodržujte ich aj všetky varovania, aj keď ste sa už zoznámili s používaním rôznych elektronických zariadení! Príručku uložte na bezpečnom mieste na neskoršie použitie. Ak toto zariadenie predáte alebo ho darujete inej osobe, predajte so zariadením aj túto Používateľskú príručku. Používateľská príručka je súčasťou produktu.Powerfix Profi PLS 10 A3

NEBEZPEČENSTVO! Tento symbol a slovo Nebezpečenstvo upozorňujú na možnú nebezpečnú situáciu. Ignorovanie upozornenia môže viesť k vážnemu až smrteľnému zraneniu.

VAROVANIE! Tento symbol a slovo Varovanie upozorňujú na dôležitú informáciu potrebnú pre bezpečnú prevádzku batériového LED žiariča (A) a pre zaistenie bezpečnosti používateľov.

Napájací adaptér je vhodný len na použitie v suchých vnútorných priestoroch.

Bezpečnostné zvlášť nízke napätie so špeciálnou ochranou proti úrazu elektrickým prúdom

Nezávislé prevádzkové zariadenie na použitie vonkajších svetiel bez ďalšieho krytu

Prepínateľné napájaniePowerfix Profi PLS 10 A3 Slovensky - 111 Nebezpečenstvo požiaru: Batériový LED žiarič musí byť vzdialený od materiálov, na ktoré žiari, minimálne 0,5 m. Nadmerné teplo môže spôsobiť požiar. Špeciálny produkt: nie je vhodný na osvetlenie interiéru doma.

NEBEZPEČENSTVO! Elektrické zariadenia nie sú vhodné pre deti. Nikdy nenechajte deti používať elektrické zariadenia bez dozoru. Deti nemusia chápať, že tieto zariadenia môžu byť nebezpečné. Držte baliaci materiál mimo dosahu detí. Je tu riziko udusenia. NEBEZPEČENSTVO! Radiácia LED! Nepoškoďte svoje oči! Nikdy sa nepozerajte do lúča LED. Ak máte podozrenie, že ste si poškodili zrak, vyhľadajte lekársku pomoc. NEBEZPEČENSTVO! Ak si všimnete dym, nezvyčajné zvuky alebo zápach, okamžite batériový LED žiarič vypnite. Ak dôjde k takejto situácii, nepoužívajte už zariadenie a nechajte hoPowerfix Profi PLS 10 A3

skontrolovať odborníkom. Ak vznikne na zariadení požiar, nikdy sa nedýchajte dymu. Ak sa neúmyselne nadýchnete dymu, vyhľadajte lekársku pomoc. Vdýchnutie dymu môže poškodiť vaše zdravie. NEBEZPEČENSTVO! Nikdy nepoužívajte optické zariadenia, ako sú lupy, aby ste sa pozreli priamo do lúča. Môžete si poškodiť oči. Ak máte podozrenie, že ste si poškodili zrak, vyhľadajte lekársku pomoc. VAROVANIE! Nič nevešajte ani neukladajte žiadne predmety na LED žiarič. Kryt nie je určený na záťaž. Mohlo by to poškodiť batériový LED žiarič (A). VAROVANIE! Na nabíjanie zabudovanej batérie LED žiariča (A) používajte dodávanú nabíjačku batérie do sieťovej zásuvky (B) a dodávaný kábel nabíjačky do auta 12/24 V (C) a nikdy ich nepoužívajte na nepretržitú prevádzku ako napájacie adaptéry. Nikdy nepripájajte nabíjačku batérie do sieťovej zásuvky (B) alebo kábel nabíjačky do auta 12/24 V (C) k iným zariadeniam. Nabite zabudovanú batériu batériového LED žiariča (A) dodávanou nabíjačkou batérie do sieťovej zásuvky (B) a dodávaným káblom nabíjačky do auta 12/24 V (C).Powerfix Profi PLS 10 A3 Slovensky - 113

Celý obsah tejto Používateľskej príručky je chránený autorským právom a je poskytnutý čitateľovi iba na informačné účely. Kopírovanie dát a informácií bez predošlého písomného a explicitne vyjadreného súhlasu od autora je prísne zakázané. Platí to aj pre akékoľvek obchodné použitie obsahu a uvedených informácií. Všetky texty a obrázky sú aktualizované k dátumu tlače. Podliehajú zmene bez upozornenia.

Vyberte batériový LED žiarič (A) a príslušenstvo z obalu. Skontrolujte, či nie sú batériový LED žiarič (A) a príslušenstvo poškodené. Ak je batériový LED žiarič (A) poškodený, nepoužívajte ho.

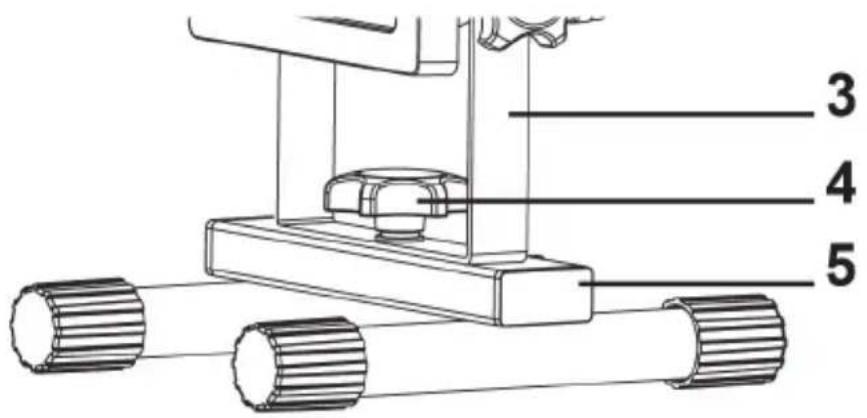

Na montáž batériového LED žiariča (A) nie sú potrebné žiadne nástroje. Batériový LED žiarič (A) sa dodáva v dvoch kusoch (žiarič s rukoväťou a stojan). Na začiatok ich musíte spolu zmontovať. Urobte to otočením ryhovanej skrutky (4), ktorá zaisťuje zariadenie pri preprave a je vložená v stojane (5), proti smeru hodinových ručičiek a jej vybratím. Nestraťte podložku a upínací krúžok o závitového kolíka ryhovanej skrutky (4). Potom zložte montážnu konzolu (3) dole. Vložte ryhovanú skrutku (4) cez stredovú dieru montážnej konzoly (3) zhora do závitu stojana (5) a otočte v smere hodinových ručičiek (pozrite si obrázok). Dotiahnite ryhovanú skrutku (4) tak, že montážna konzola (3) pevne drží so stojanom (5).Powerfix Profi PLS 10 A3

Zásuvka DC-IN (8) je chránená pred vlhkosťou gumeným krytom (7). Potiahnutím červenej západky uvoľníte gumený kryt (7). Pripojte prípojku nabíjačky batérie do sieťovej zásuvky (B) do zásuvky DC-IN (8) batériového LED žiariča (A) a pripojte nabíjačku (B) do ľahko prístupnej sieťovej zásuvky. Pred prvým použitím zariadenia plne nabite zabudovanú lítium- iónovú batériu. Počas nabíjania bude kontrolka nabíjania (6) svietiť načerveno. Keď sa zabudovaná lítium-iónová batéria plne nabije, kontrolka nabíjania (6) začne svietiť nazeleno. Odpojte nabíjačku batérie (B) zo sieťovej zásuvky a následne odpojte nabíjačku batérie (B) zo zásuvky DC-IN (8). Zatvorte zásuvku DC-IN (8) gumeným krytom (7). Teraz je batériový LED žiarič (A) pripravený na používanie. Poznámka: Ak kontrolka nabíjania (6) bliká načerveno počas používania batériového LED žiariča (A), zabudovaná lítium-iónová batéria je takmer vybitá. V tomto prípade nabite batériu.

Vertikálny uhol a tým aj lúč svetla batériového LED žiariča (A) môžete nastaviť pomocou dvoch ryhovaných skrutiek (10). Uvoľnite ryhované skrutky (10) otočením o 360 stupňov proti smeru hodinových ručičiek. Nastavte vertikálny uhol batériového LED žiariča (A) podľa potreby. Dotiahnite potom dve ryhované skrutky (10). Pomocou spínača zap./vyp. (9) zapínate a vypínate batériový LED žiarič (A). Spínač zap./vyp. (9) je chránený pred vlhkosťou gumeným krytom. Polohu spínača zap./vyp. (9) môžete rozpoznať pohľadom na tento gumený kryt. Okrem toho, polohy spínača zap./vyp. sú označené.

8. Kábel nabíjačky do auta 12/24 V

Okrem nabíjačky batérie do sieťovej zásuvky (B) môžete zabudovanú lítium-iónovú batériu LED žiariča (A) nabiť pomocou dodávaného kábla nabíjačky do auta 12/24 V (C). Potiahnutím červenej západky uvoľníte gumený kryt (7). Pripojte prípojku kábla nabíjačky do auta 12/24 V (C) do zásuvky DC-IN (8) batériového LED žiariča (A) a potom pripojte kábel nabíjačky do auta 12/24 V (C) do vhodného 12/24 V cigaretového zapaľovača vo vozidle. Zelená kontrolka LED na prípojke kábla nabíjačky do auta 12/24 V (C) naznačuje, že je pripravený na použitie. Počas nabíjania bude kontrolka nabíjania (6) batériového LEDPowerfix Profi PLS 10 A3 Slovensky - 115 žiariča (A) svietiť načerveno. Keď sa zabudovaná lítium-iónová batéria plne nabije, kontrolka nabíjania (6) začne svietiť nazeleno. Odpojte kábel nabíjačky do auta 12/24 V (C) z cigaretového zapaľovača vo vozidle a následne odpojte prípojku kábla nabíjačky batérie do auta 12/24 V (C) zo zásuvky DC-IN (8). Zatvorte zásuvku DC-IN (8) gumeným krytom (7). Teraz je batériový LED žiarič (A) pripravený na používanie.

Ak je kábel nabíjačky do auta 12/24 V (C) pripojený, ale kontrolka LED kábla nabíjačky do auta 12/24 V (C) nesvieti, poistka môže byť chybná.

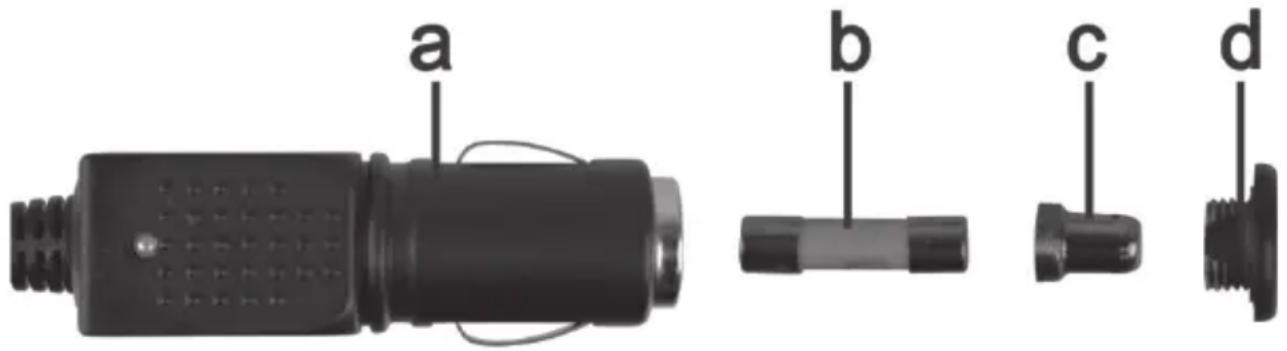

VAROVANIE! Ak potrebujete vymeniť poistku, použite poistku rovnakého typu (pozrite si časť Technické parametre). Poistku vymeňte nasledujúcim spôsobom: Otočte skrutkovú päticu (d) proti smeru hodinových ručičiek a vyberte ju z krytu konektora zapaľovača cigariet (a). V prípade potreby použite kombinačky. Vymeňte poistku (b) za novú poistku rovnakého typu. Vhodnú poistku môžete zakúpiť v akomkoľvek obchode s elektronikou. Najprv vložte poistku (b) do krytu konektora zapaľovača cigariet (a). Vložte kovový kontakt (c) do skrutkovej pätice (d). Potom vložte skrutkovú päticu (d) s vloženým kovovým kontaktom (c) cez poistku (b) a zaskrutkujte päticu (d) v smere hodinových ručičiek do krytu konektora zapaľovača cigariet (a).Powerfix Profi PLS 10 A3

Batériový LED žiarič (A) používa LED sa dlhou životnosťou. LED Nie je možné vymeniť a nevyžaduje údržbu. Zabudovaná batéria je neštandardná batéria, ktorá nie je k dispozícii v maloobchodných predajniach. Preto zákazník nemôže batériu vymeniť.

Dajte pozor, aby sa do vnútra nedostala žiadna tekutina. Mohlo by to poškodiť batériový LED žiarič (A). Batériový LED čistič (A) čistite mäkkou a suchou handričkou. Nikdy nepoužívajte žiadne rozpúšťadlá, ani čistiace prostriedky, ktoré by mohli poškodiť plastový kryt. Na odolnejšiu špinu použite mierne navlhčenú handričku.

9.3 Skladovanie pri nepoužívaní

Ak nebudete batériový LED žiarič (A) používať dlhšiu dobu, uskladnite ho na čistom a suchom mieste. Pri dlhom skladovaní udržujte výkon batérie pravidelným nabíjaním.

11. Informácie o environmentálnych nariadeniach a likvidácii

Zariadenia označené týmto symbolom podliehajú európskej smernici 2012/19/EU. Všetky elektrické a elektronické zariadenia je potrebné likvidovať oddelene od domáceho odpadu, na oficiálnych zberných miestach. Zabráňte ohrozeniu životného prostredia a ohrozeniu vášho zdravia správnou likvidáciou zariadenia. Podrobnejšie informácie o správnom spôsobe likvidácie získate, keď sa obrátite na miestnu administratívu, na organizácie zaoberajúce sa likvidáciou alebo na predajcu, od ktorého ste zariadenie zakúpili. Všetky obalové materiály zlikvidujte s ohľadom na životné prostredie. Obalové kartóny je možné vyhodiť do odpadových kontajnerov na recykláciu papiera alebo odovzdať na recykláciu na verejných zberných miestach. Akékoľvek fólie alebo plasty obsiahnuté v obale by sa mali kvôli likvidácii vrátiť na verejné zberné miesta. Pri likvidácia obalového materiálu si na ňom všimnite označenia. Na štítku sú označené skratky (a) a čísla (b), a ich význam je nasledovný: 1 – 7: plast/ 20 – 22: papier a kartón / 80 – 98: kompozitné materiály

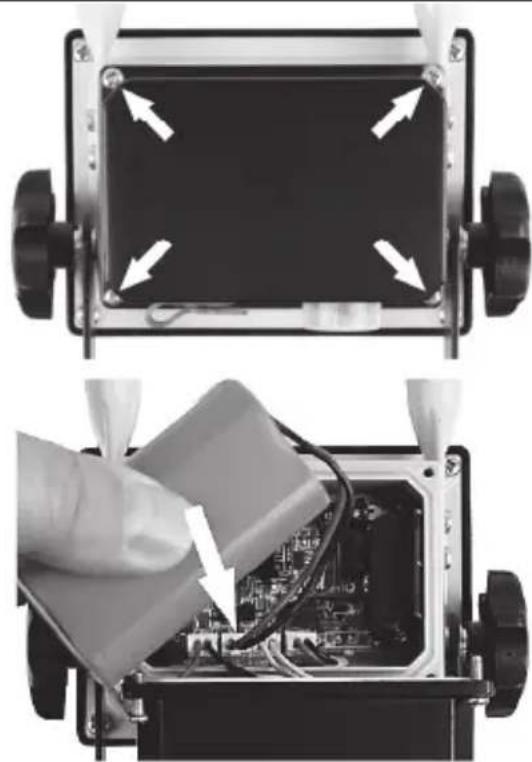

1. Uvoľnite 4 krížové skrutky (šípky) na

čiernom kryte čierneho panela batériového LED žiariča (A).

2. Preklopte čierny kryt.

3. Odpojte konektor kábla batérie (šípka) a

vyberte batériu. Zlikvidujte batériu a LED žiarič samostatne. Chráňte životné prostredie. Staré batérie nepatria do domového odpadu. Musia byť odovzdané do zberného strediska pre staré batérie. Batérie musia byť zlikvidované v stave úplného vybitia, v jednom zo zberných miest pre použité batérie. V prípade likvidácie batérií, ktoré nie sú úplne vybité, je potrebné prijať opatrenia na predchádzanie skratom. Konektor kábla batérie oblepte izolačnou páskou, aby ste predišli skratom.

12. Informácie o zhode

Produkt spĺňa požiadavky príslušných európskych a národných smerníc. Poskytujeme dôkaz súladu. Výrobca má príslušné vyhlásenia a dokumentáciu. Úplné Vyhlásenie o zhode EÚ je k dispozícii na prevzatie cez tento odkaz: www.targa.de/downloads/conformity/310908.pdfPowerfix Profi PLS 10 A3 Slovensky - 119

13. Informácie o záruke a servise

Záruka spoločnosti TARGA GmbH Vážená zákazníčka, vážený zákazník, Na tento prístroj máte trojročnú záruku od dátumu nákupu. V prípade nedostatkov tohto výrobku máte voči jeho predajcovi zákonné práva. Tieto zákonné práva nie sú obmedzené našou zárukou, ktorá je uvedená ďalej. Záručné podmienky Záručná doba začína dňom kúpy. Dobre si uschovajte originál pokladničného bloku. Tento doklad je potrebný ako potvrdenie o kúpe. Ak sa v priebehu troch rokov od kúpy tohto výrobku prejaví materiálová alebo výrobná chyba, tento výrobok vám podľa našej úvahy bezplatne buď vymeníme alebo opravíme. Záručná doba a zákonné nároky z titulu chyby Záruka sa nepredlžuje o dobu trvania záručných opráv. To platí aj na vymenené alebo opravené diely. Prípadné už pri kúpe zistené chyby a nedostatky musíte ohlásiť ihneď po vybalení výrobku. Opravy, ktoré spadajú do obdobia po skončení záruky, si musíte zaplatiť. Rozsah záruky Prístroj bol podľa prísnych kvalitatívnych predpisov starostlivo vyrobený a pred expedíciou dôkladne vyskúšaný. Záruka platí na materiálové a výrobné chyby. Táto záruka neplatí na také súčasti výrobku, ktoré sú vystavené normálnemu opotrebeniu, takže sa na ne hľadí ako na opotrebené diely, ani na poškodenia krehkých dielov, ako sú spínače, akumulátory alebo diely zo skla. Táto záruka stráca platnosť, ak bol výrobok poškodený, nesprávne používaný alebo udržiavaný. Pre správne používanie tohto výrobku treba presne dodržiavať všetky pokyny uvedené v návode na používanie. Bezpodmienečne sa treba vyhnúť takému účelu používania a takej manipulácii, pred akými sú v návode na používanie uvedené výstrahy. Výrobok je určený len na súkromné používanie a nie na podnikateľské účely. Záruka stráca platnosť pri zaobchádzaní nezodpovedajúcemu účelu a pri neprimeranom zaobchádzaní, pri použití násilia a pri zásahoch, ktoré neurobil náš autorizovaný servis. Opravou ani výmenou výrobku nezačína plynúť nová záručná doba.Powerfix Profi PLS 10 A3

Postup pri uplatňovaní záruky Ak chcete zabezpečiť rýchle vybavenie vašej požiadavky, riaďte sa týmito pokynmi: - Pred uvedením výrobku do prevádzky si pozorne prečítajte priloženú dokumentáciu. Ak by sa vyskytol problém, ktorý sa takýmto spôsobom nedá vyriešiť, obráťte sa na našu zákaznícku linku. - Pri každej požiadavke majte poruke účtenku a číslo výrobku príp. jeho výrobné číslo ako doklad o kúpe. - V prípade, že telefonické vyriešenie nie je možné, v závislosti od príčiny chyby zákaznícky servis zariadi ďalšie služby.

Výrobca Majte na pamäti, že táto adresa nie je adresou servisu. Najprv sa obráťte na vyššie uvedenú opravovňu. TARGA GmbH Coesterweg 45 DE-59494 Soest NEMECKO
