Producttype	Voorlader wasmachine
Merk	Haier
Model	HW80B14979S
Wascapaciteit	8 kg
Afmetingen (B x D x H)	60 x 55 x 85 cm
Netto gewicht	70 kg
Voeding	220-240 V ~ 50 Hz
Energielabel	A+++
Maximaal centrifugetoerental	1400 tpm
Aantal programma's	15
Geluidsniveau wassen / centrifugeren	56 dB / 76 dB
Belangrijkste functies	Uitgestelde start, kinderslot, trommelreiniging, voorwas, extra spoelen
Type deur	Deur met scharnier (type 1 of 2)
Benodigd gereedschap voor reparatie	Torx T25 sleutel, moersleutel nr.7, kruiskopschroevendraaier, platte schroevendraaier, tang
Beschikbare reserveonderdelen	Deur, scharnier, deurslot, deurafdichting, wasmiddellade
Aanbevolen onderhoud	Reiniging van wasmiddellade, afvoerfilter, deurafdichting
Veiligheid	Deurvergrendeling, overloopbeveiliging, kinderslot
Repareerbaarheid	Vervangingsinstructies voor onderdelen zijn in de handleiding opgenomen

Veelgestelde vragen - HW80B14979S HAIER

Hoe open ik de deur bij stroomuitval?

Bij stroomuitval gebruikt u de noodopeningshendel bij het afvoerfilter. Trek deze naar beneden om de deur te ontgrendelen. Raadpleeg de handleiding voor de exacte locatie.

Hoe maak ik de wasmiddellade schoon?

Verwijder de lade door hem stevig naar buiten te trekken. Maak de voorkant los, let op de haken. Maak alle onderdelen schoon met lauw water en droog ze voordat u ze terugplaatst.

Wat te doen als het deurslot niet meer werkt?

Haal de stekker uit het stopcontact. Open de deur, verwijder de buitenste ring met een platte schroevendraaier en koppel de afdichting los. Schroef het slot los, koppel de stekkers los en vervang het door een nieuw. Zorg dat u de aansluitingen niet omkeert.

Hoe vervang ik de deurafdichting?

Open de deur, verwijder de buitenste ring, maak de afdichting los van de behuizing. Verwijder de ring van de buis en haal de afdichting eruit. Plaats de nieuwe afdichting met de inkepingen uitgelijnd en bevestig de klemringen.

Hoe demonteer ik het scharnier van de deur?

Open de deur, verwijder de schroeven van het scharnier met een Torx T25-sleutel. Scheid het frame van het tegenframe. Voor type 2 verwijdert u eerst de stang en de flens van de deur voordat u het scharnier losschroeft.

Waarom leegt mijn machine niet?

Controleer het afvoerfilter (meestal rechtsonder): maak het schoon als het verstopt is. Zorg dat de afvoerslang niet geknikt of verstopt is. Als het probleem aanhoudt, kan de afvoermotor of pomp defect zijn.

Hoe activeer ik het kinderslot?

Druk 3 tot 5 seconden op de knop 'Kinderslot' (vaak aangegeven met een hangslot) tot er een symbool op het scherm verschijnt. Om uit te schakelen, herhaalt u de handeling.

Welk programma gebruiken voor fijn wasgoed?

Gebruik het programma 'Fijn' of 'Wol' op maximaal 30°C. Kies een lagere centrifugetoerental (max 600 tpm) om de vezels te beschermen.

Hoe maak ik het afvoerfilter schoon?

Haal de stekker uit het stopcontact. Open het onderklepje, plaats een bak onder het filter. Draai het filter tegen de klok in om het te verwijderen. Maak het schoon onder stromend water en plaats het terug.

Wat betekent een foutcode op het display?

Veelvoorkomende foutcodes: E1 (watertoevoerprobleem), E2 (afvoer), E3 (oververhitting), E4 (deur niet goed gesloten). Raadpleeg de handleiding voor de exacte betekenis en aanbevolen acties.

GEBRUIKSAANWIJZING HW80B14979S HAIER

Aanauapmoayote nyn eriaeaepaaic kai tnaivee eevduoei

8

Aaipote to npoatautko vepou

3

Moic aepBei o apyktnap,
aotouvdeote topeyu ao to
paeuubua wat e uptepetie
npbaon oto oueepik ta npovtoc

6

2 verwijderen waarmee het scharnier aan de kast is bevestigd

trek het deurglas naar boven en verwijder het

DEURGLAS | TYPE 2 WERKTUIGEN - 25 TORX-SLEUTEL, FLEXIBELE 7-PIJPSLEUTEL

1 Open het deurglas

2 Verwijder het deksel nadat u de schroef hebt verwijderd

3 Verwijder de schroeven van het plastic scharnier

4 Trek het deurglas waar boven en verwijder het

Haier

Scharnier

INSTRUCTIES

SCHARNIER | TYPE 1 WERKTUIGEN - 25 TORX-SLEUTEL

1 Open het deurglas

4 Verwijder alle schroeven van het deurglas

2 Gebruik de 25-pijspleutel om de schroeve te verwijderen waarmee het scharnier aan de kast is bevestigd

5 Scheid het frame van het tegenframe

3 Trek het deurglas maar boven en verwijder het

6 Vervang het scharnier en zorg ervoor dat u de bussen Niet verliest

SCHARNIER | TYPE 2 WERKTUIGEN - 25 TORX-SLEUTEL, FLEXIBLE 7-PIJPSLEUTEL

1 Open het deurglas

4 Trek het deurglas maar boven en verwijder het

7 Zodra de riem is verwijderd, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

2 Verwijder het deksel nadat u de schroef hebt verwijderd

5 Verwijder de pen

8 Verwijder de externe schroeven van het scharnier

3 Verwijder de schroeven van het plastic scharnier

6 Verwijder de deurclip

9 Verwijder de schroeven in de kast met de 7-pijpsleutel. Verwijder de scharnieren

DEURSLOT | TYPE 1 WERKTUIGEN - SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

1 Open het deurglas

2 Gebruik de piatte schroevendraaier voor hefboomwerking en verwijder de externe klem

Zodra de kiem verwijerd is, maakt u de flap los van de pakking om tegang te krijgen tot de binnenkant van het product

4 Gebruik een Torx-sleutel, verwijder de bevestigingssschroeven van het deurslot en druk op de sluiting.

5 Verwijder het deurslot

6 | Ontkoppel de bedrading, in het geval van "faston", let op dat u de bedrading niet omkeert

DEURSLOT TYPE 2 WERKTUIGEN-SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

1 Open het deurglas

2 Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem

3 Zodra de klem verwijderd is, maakt u de flap los van de pakking om togang te krijgen tot de binnenkant van het product

4 Gebruik een Torx-sleutel om de borgschroeven van het deurslot te verwijderen

5 Demonteer het werkblad en de bekleding

6 Demonteer de dispenser en de ring

7 Verwijder het deurslot

8 Verwijder de waterbescherming

9 Vervang het deurslot en let op de mechancische koppeling van de noodopening en elektrische aansluitingen

PAKKING DEUR WERKTUIGEN - TORX MOERSLEUTEL, TANG, VLAKKE SCHROEVENDRAAIER, TWEE 7-PIJPSLEUTELS

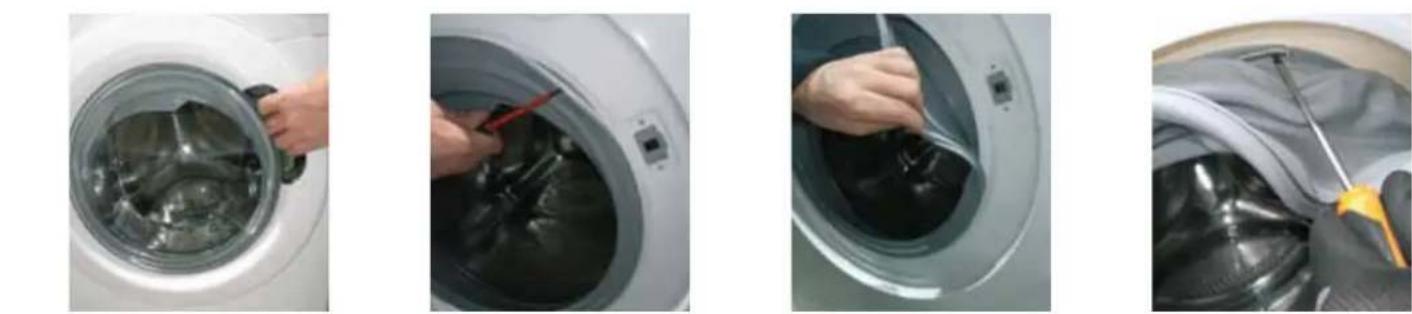

1

Open het deurglas

2

Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem

3

Zodra de klem verwijderd is, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

4

Verwijder de klem op de buis met behulp van eenvlakke schroevendraaler

5

Verwijder de pakking

6

Plaats de neue pakking en let waar bij op de inkepingen voor deplaatsing.

7

Plaats de bedravingsklem aan de buiszijde

8

Draai de klem vlak op de buis vast met behulp van het gereedschap

9

Monteer depakking op de kast. Bevestig de externe klem en draai deze vast (indien nodig met een tang)

Wasmiddellade

INSTRUCTIES

WASMIDDELLADE

1

Open de wasmiddellade

2

Trek het stevig UIT met twee handen

3

Maak het masker los van de wasmiddellade en zorg ervoor dat de haken nicht breken
