HW80B14979S - Waschmaschine HAIER - Kostenlose Bedienungsanleitung

Produkttyp	Frontlader Waschmaschine
Marke	Haier
Modell	HW80B14979S
Waschkapazität	8 kg
Abmessungen (L x B x H)	60 x 55 x 85 cm
Nettogewicht	70 kg
Stromversorgung	220-240 V ~ 50 Hz
Energieeffizienzklasse	A+++
Maximale Schleuderdrehzahl	1400 U/min
Anzahl Programme	15
Geräuschpegel Waschen / Schleudern	56 dB / 76 dB
Hauptfunktionen	Startzeitvorwahl, Kindersicherung, Trommelreinigung, Vorwäsche, Extra Spülen
Türtyp	Tür mit Scharnier (Typ 1 oder 2)
Erforderliche Reparaturwerkzeuge	Torx-Schlüssel T25, Gabelschlüssel Nr. 7, Kreuzschlitzschraubendreher, Schlitzschraubendreher, Zange
Verfügbare Ersatzteile	Tür, Scharnier, Türverriegelung, Türdichtung, Waschmittelschublade
Empfohlene Wartung	Reinigung der Waschmittelschublade, Ablauffilters, Türdichtung
Sicherheit	Türverriegelung, Überlaufschutz, Kindersicherung
Reparierbarkeit	Anleitungen zum Austausch von Teilen in der Bedienungsanleitung enthalten

Häufig gestellte Fragen - HW80B14979S HAIER

Wie öffne ich die Tür bei einem Stromausfall?

Bei einem Ausfall verwenden Sie den Notentriegelungsgriff in der Nähe des Ablauffilters. Ziehen Sie ihn nach unten, um die Tür zu entriegeln. Die genaue Position entnehmen Sie der Bedienungsanleitung.

Wie reinige ich die Waschmittelschublade?

Ziehen Sie die Schublade kräftig nach außen. Lösen Sie die Frontblende vorsichtig von den Haken. Reinigen Sie alle Teile mit lauwarmem Wasser und trocknen Sie sie, bevor Sie sie wieder einbauen.

Was tun, wenn die Türverriegelung nicht mehr funktioniert?

Ziehen Sie den Netzstecker. Öffnen Sie die Tür, entfernen Sie die äußere Klemme mit einem Schlitzschraubendreher und lösen Sie die Dichtung. Schrauben Sie die Verriegelung ab, trennen Sie die Steckverbinder und ersetzen Sie sie durch eine neue. Achten Sie darauf, die Anschlüsse nicht zu vertauschen.

Wie ersetze ich die Türdichtung?

Öffnen Sie die Tür, entfernen Sie die äußere Klemme, lösen Sie die Dichtung vom Gehäuse. Entfernen Sie die Klemme vom Schlauch und nehmen Sie die Dichtung heraus. Setzen Sie die neue Dichtung ein, richten Sie die Kerben aus, und befestigen Sie die Schellen.

Wie demontiere ich das Türscharnier?

Öffnen Sie die Tür, entfernen Sie die Scharnierschrauben mit einem Torx-Schlüssel T25. Trennen Sie Rahmen und Gegenrahmen. Bei Typ 2 entfernen Sie zuerst den Stift und die Türhalterung, bevor Sie das Scharnier abschrauben.

Warum pumpt meine Maschine nicht ab?

Überprüfen Sie den Ablauffilter (oft unten rechts): reinigen Sie ihn, wenn er verstopft ist. Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt oder verstopft ist. Wenn das Problem weiterhin besteht, könnte die Ablaufpumpe oder der Motor defekt sein.

Wie aktiviere ich die Kindersicherung?

Drücken Sie die Taste 'Kindersicherung' (oft mit einem Schloss gekennzeichnet) 3-5 Sekunden lang, bis ein Symbol auf dem Display erscheint. Zum Deaktivieren wiederholen Sie den Vorgang.

Welches Programm für empfindliche Wäsche?

Verwenden Sie das Programm 'Feinwäsche' oder 'Wolle' bei maximal 30°C. Wählen Sie eine reduzierte Schleuderdrehzahl (max. 600 U/min), um die Fasern zu schonen.

Wie reinige ich den Ablauffilter?

Ziehen Sie den Netzstecker. Öffnen Sie die untere Klappe, stellen Sie eine Auffangschale unter den Filter. Drehen Sie den Filter gegen den Uhrzeigersinn, um ihn zu entfernen. Reinigen Sie ihn unter fließendem Wasser und setzen Sie ihn wieder ein.

Was bedeutet ein angezeigter Fehlercode?

Häufige Fehlercodes: E1 (Wasserzufuhrproblem), E2 (Ablaufproblem), E3 (Überhitzung), E4 (Tür nicht richtig geschlossen). Die genaue Bedeutung und empfohlenen Maßnahmen entnehmen Sie der Bedienungsanleitung.

BEDIENUNGSANLEITUNG HW80B14979S HAIER

GERMAN DE REPARATURANLEITUNG

GREEK EL OAHHIEE ENIISKKEYH

TÜR | TYP 1 WERKZEUG - 25er TORX-SCHLUSSEL

1 Offnen Sie die Turs

2

Entfernen Sie mit dem 25er Torx-Schlussel die Schrauben, mit denen das Scharnier am Gehause befestigt ist

3

Ziehen Sie die Tur von oben heraus

TÜR | TYP 2 WERKZEUG - 25er TORX-SCHLUSSEL, FLEXIBLER 7er ROHRSCHLUSSEL

1 Offnen Sie die Turt

2

Nehmen Sie die Abdeckung, nach dem Sie deren Schraube entfernt haben, ab

3

Entfernen Sie die Schraubende Kunststoffscharniers

4 Ziehen Sie die Tur von oben heraus

SCHARNIER | TYP 1 WERKZEUG - 25er TORX-SCHLUSSEL

1 Öffnen Sie die Tur

4 Enternen Sie alle Schrauben an der Turi

2 Entfernen Sie mit dem 25er Rohrschussel die Schrauben, mit denen das Scharnier am Gehäuse befestigt ist

5 Trennen Sie den Rahmen vom Gegenrahen

3 Ziehen Sie die Tur von oben heraus

6 Tauschen Sie das Scharnier aus und achten Sie damit darauf, dass die Buchsen nicht verloren gehen

SCHARNIER | TYP 2 WERKZEUG - 25er TORX-SCHLUSSEL, FLEXIBLER 7er ROHRSchLUSSEL

1 Offnen Sie die Tur
4 Ziehen Sie die Tur von oben hersaus

7 Losen Sie, sobald der Biegel entfernt ist, die Klappe von der Dichtung, um Zugang zum Inneren des Geräts zu erhalten

2 Nehmen Sie die Abdeckung, nach dem Sie deren Schraube entendet haben, ab

5 Entfernen Sie den Stift

8 Entfernen Sie die außeren Scharnierschrauben

3 Entfernstesiechrauben des Kunststoffschairners
6 Entfernen Sie die Turklammer

9 Enternen Sie die Schrauben im Inneren des Gehauses mit dem 7er Rohrschlussel. Enternen Sie das Scharnier

TURSCHLOSS | TYP 1 WERKZEUG - KREUZSCHLITZSCHRAUBENDREHER, ZANGE, SCHLITZSCHRAUBENDREHER

1 Offnen Sie die Tur

4 Entfernen Sie mit dem Torx-Schlüssel die Befestigungsschrauben des Turschlosses, und drücken Sie auf dessen Schnalle.

2 Verwenden Sie den Flachen Schraubendreher als Hebel und entfern den Sie die externe Klammer

5 Entfernen Sie das Turschloss

3 Losen Sie, nachdem die Klemme entertn.
wurde, die Klappe von der Dichtung, um
Zugang zum Inneren des Gerats zu erhalten

6 Trennen Sie die Verkabelung,chten Sie bei "faston" darauf, dass die Verkabelung nicht vertauscht wird

TURSCHLOSS | TYP 2 WERKZEUG - KREUZSCHLITZSCHRAUBENDREHER, ZANGE, SCHLITZSCHRAUBENDREHER

1 Offnen Sie die Tur

4 Entfernen Sie mit dem Torx-Schlüssel die Befestigungsschrauben des Turschlosses

7 Entfernen Sie das Turschloss

2 Verwenden Sie den flachen Schraubendreher als Hebel und entfernen Sie die exter Klammer
5 Demontieren Sie die Arbeitsplatte und die Verkleidungen

8 Entfernen Sie den Wasserschutz

3 Lösen Sie, nach dem die Klemme entfern wurde, die Klappe von der Dichtung, um Zugang zum Inneren des Geräts zu erhalten
6 Demontieren Sie den Spender und die Blende

9 Ersetzen Sie das Turschloss. Achten Sie darauf auf die mechanische Verbindung der Notöffnung und die elektrischen Anschüsse

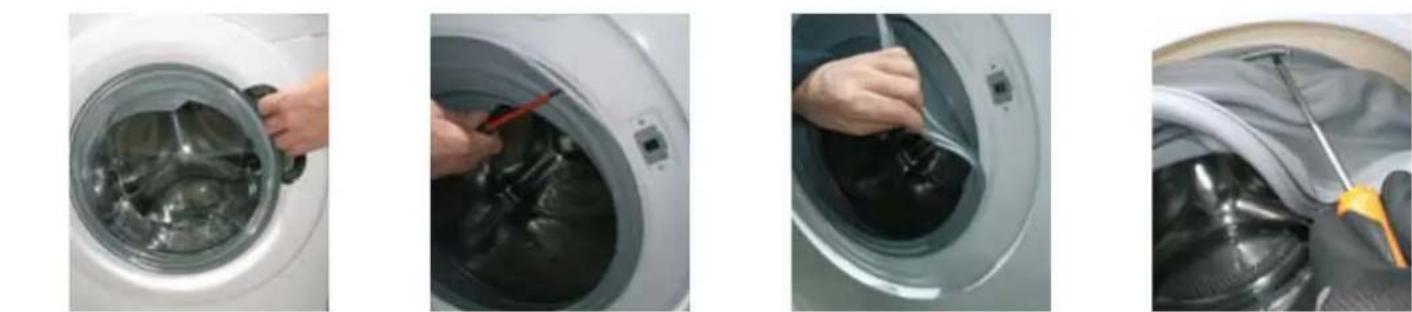

TURDICHUNG WERKZEUG-TORX-SCHLUSSEL, ZANGE, SCHLITZschraBENDREHER, ZWEI 7er-ROHRsCHLUSSEL

1

Öffnen Sie die Tür

2

Verwenden Sie den flachen Schraubendreher als Hebel und externen Sie die externe Klammer

3

Liesen Sie, nachdem die Klemme entfern.
wurde, die Klappe von der Dichtung, um Zugang zum Inneren des Gerats zu erhalten

4

Entfernen Sie mit einem Schlitzschraubendreher die Schelle am Rohr

5

Entfernen Sie die Dichtung

6

Setzen Sie die neue Dichtung ein. Achten Sie darauf auf die Positionierungskerben

7

Stecken Sie die Schelle auf das Rohr

8

Schrauben Sie die Schelle mit dem Werkzeug bündig am Rohr fest

9

Befestigen Sie die Dichtung am Gehäuse. Bringen Sie die äußere Schelle an und ziehen Sie sie fest (ggf. mit der Zange)

Waschmittelschublade

A N L E I T U N G

WASCHMITTELSCHUBLADE

1

Öffnen Sie die Waschmittelschublade

2

Ergreifen Sie sie mit
beiden Händen und
ziehen sie heraus

3

Haken Sie die Maske aus der Waschmittelschublade aus. Achten Sie damit darauf, dass die Haken nicht abbrechen

Popta πλυντηριου

O△HΓIE∑

IOPTA NAYNTHPOY TYNO1 EPRAAEIA-MHXANIKO KAEI DI TYPOY TORX APIG.25

1

AvoTe Tny npTa Tou nauvtipou

2

XpouoTouWvTaC to
mXavko KkEoiTuOu Torx
ap0.25, aphiapeTo TC
BiEe cNou OTepeWovUv To
VEVTEcO Tov dA

3

Szuflada na detergenty

I N S T R U K C J E

SZUFLADA NA DETERGENTY

1
