HW80B14979S - Lavatrice HAIER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavatrice frontale
Marca	Haier
Modello	HW80B14979S
Capacità di lavaggio	8 kg
Dimensioni (L x P x A)	60 x 55 x 85 cm
Peso netto	70 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Classe energetica	A+++
Velocità di centrifuga massima	1400 giri/min
Numero di programmi	15
Livello sonoro lavaggio / centrifuga	56 dB / 76 dB
Funzioni principali	Partenza differita, sicurezza bambini, pulizia del cestello, prelavaggio, risciacquo extra
Tipo di oblò	Oblò con cerniera (tipo 1 o 2)
Utensili necessari per la riparazione	Chiave Torx T25, chiave a rullino n°7, cacciavite a croce, cacciavite piatto, pinza
Ricambi disponibili	Oblò, cerniera, blocco porta, guarnizione porta, cassetto detersivo
Manutenzione consigliata	Pulizia del cassetto detersivo, filtro di scarico, guarnizione porta
Sicurezza	Bloccaggio porta, protezione antiallagamento, sicurezza bambini
Riparabilità	Istruzioni per la sostituzione dei pezzi incluse nel manuale

Domande frequenti - HW80B14979S HAIER

Come aprire l'oblò in caso di guasto elettrico?

In caso di guasto, utilizzare la linguetta di apertura di emergenza situata vicino al filtro di scarico. Tirarla verso il basso per sbloccare la porta. Consultare il manuale per la posizione esatta.

Come pulire il cassetto detersivo?

Rimuovere il cassetto tirandolo saldamente verso l'esterno. Staccare il frontalino facendo attenzione ai ganci. Pulire tutte le parti con acqua tiepida e asciugarle prima di rimontarle.

Cosa fare se il blocco porta non funziona più?

Scollegare l'apparecchio. Aprire l'oblò, rimuovere il collare esterno con un cacciavite piatto, quindi scollegare la guarnizione. Svitare il blocco, scollegare i connettori e sostituirlo con uno nuovo. Assicurarsi di non invertire le connessioni.

Come sostituire la guarnizione della porta?

Aprire l'oblò, rimuovere il collare esterno, quindi staccare la guarnizione dal telaio. Rimuovere il collare del tubo ed estrarre la guarnizione. Posizionare la nuova guarnizione allineando le tacche, quindi fissare i collari di serraggio.

Come smontare la cerniera dell'oblò?

Aprire l'oblò, rimuovere le viti della cerniera con una chiave Torx T25. Separare il telaio dal controtelaio. Per il tipo 2, rimuovere prima l'asta e la flangia della porta prima di svitare la cerniera.

Perché la mia lavatrice non scarica?

Controllare il filtro di scarico (spesso in basso a destra): pulirlo se ostruito. Assicurarsi che il tubo di scarico non sia piegato o intasato. Se il problema persiste, il motore di scarico o la pompa potrebbero essere difettosi.

Come attivare la sicurezza bambini?

Premere il pulsante 'Sicurezza bambini' (spesso indicato da un lucchetto) per 3-5 secondi fino a quando non appare un simbolo sul display. Per disattivare, ripetere l'operazione.

Quale programma utilizzare per la biancheria delicata?

Utilizzare il programma 'Delicati' o 'Lana' a 30°C massimo. Selezionare una velocità di centrifuga ridotta (max 600 giri/min) per proteggere le fibre.

Come pulire il filtro di scarico?

Scollegare l'apparecchio. Aprire lo sportello inferiore, posizionare un recipiente sotto il filtro. Ruotare il filtro in senso antiorario per rimuoverlo. Pulirlo sotto acqua corrente e rimontarlo.

Cosa significa un codice di errore visualizzato?

I codici di errore comuni: E1 (problema di alimentazione acqua), E2 (scarico), E3 (surriscaldamento), E4 (porta non chiusa correttamente). Consultare il manuale per il significato esatto e le azioni consigliate.

MANUALE UTENTE HW80B14979S HAIER

ITALIANIT IISTRUZIONI DI RIPARAZIONI

DUTCHNL REPARATIE-INSTRUCTIES

POLISHPL INSTRUKCJE NAPRAWY

PORTUGUESEPT INSTRUÇOES DE REPARACAO

ROMANIAN RO | INSTRUCTIUNI DE REPARARE

SLOVENIAN SL | NAVODILA ZA POPRAVILO

SLOVAK SK | POKNY PRE OPRAVY

2 Usando il caccavite 125, rimuovere le viti che tengono fi sata la cerniera all'elett rodomesti co

3 Tirare I'oblo dall'alto e rimuoverlo

OBLI TIPO2 UTENSILI-CACCIAVITE T25,CHIAVE A TUBO7

1 Apirel'oblo

2 Rimuovere il coperchio\ dopo aver rimosso le viti

3 Rimuovere le viti della cerniera in plastica

4 Tirare I'oblò dall'alto e rimuoverlo

Haier

Cerniera

ISTRUZIONI

CERNIERA | TIPO 1 UTENSILI-CACCIAVITE TORX T25

1

Aprire l'oblo

4

Rimuovere tutte e le viti dell'oblo

2

Servendosi servendosi del cacciavite T25, rimuovere le viti che tengono fi ssata la cerniera all'elett rodomesti co

5

Separare la cornice dal controteaio

3

Tirare I'oblo dall'alto erimuoverlo

6

Sosti tuite la cerniera, facendo att enzione a non perdere le boccole

CERNIERA | TIPO 2 UTENSILI-CACCIAVITE TORX T25, CHIAVE A TUBO 7

1

Aprire I'oblo

4

Tirare I'obl dall'to erimuoverlo

7

Una volta rimossa la clip, staccare lo sportello alla guaranzione per poter acceder all'interno dell'apparechio

2

Rimuovere il coperchio dopo aver rimioso le viti

5

Rimuovere il perno

8

Rimuovere le viti esterne alla cerniera

3

Rimuovere le viti della cerniera in plastica

6

Rimuovere la clip dello sportello

9

Rimuovere le viti all'interno

dellelettrodomesti co con la chiave a tubo 7. Rimuoverelacerniera

Chiusura di sicurezza dello sportello

S T R U Z I O N I

CHIUSURA DISICUREZZA DELLOSPORTELLO | TIPO 1 UTENSILI-CACCIAVITE A CROCE, PINZA, CACCIAVITE PIATTO

1 Apriere'oblo

2 Serviri del cacciavite piatt o per fare leva e rimuovere la fascett a esterna

3 Una volta rimossa a fascett a, staccare lo sportello dallaguanizione per poter accederate all'interno dell'appareccchio

Uti lizzare il cacciavite Torx per rimuovere le viti che tengono fi sata la chiusura di sicurezza dello sportello e premere sul suo fermo.

5 Rimuovere la chiusura di sicurezza dello sportello

6 Disconnett ere il cabaggio; in caso di connett ore faston, prestare att enzione a non inverte re il cabaggio

CHIUSURA DISICUREZZA DELLO SPORTELLO | TIPO 2 UTENSILI-CACCIAVITE A CROCE, PINZA, CACCIAVITE PIATTO

1 Apriere'oblo

2 Serviri del cacciavite piatt o per fare leva e rimuovere la fascett a esterna

3 Una volta rimossa la fascett a, staccare lo sportello dalla guarnizione per poter accedere all'interno dell'apparechio

4 Uti lizzare il caccavite Torx per rimuovere le viti che tengono fi sata la chiusura di sicurezza dello sportello

5 Smontare il piano superiore e i profi li

6 Smontare il dispensere la cornice

7 Rimuovere la chiusura di sicurezza dello sportello

8 Rimuovere la protezione anti allagamento

9 Sosti ture la chiusura di sicurezza dello sportello facendo att enione al collegamento meccanico dell'apertura di sicurezza e ai connett ori elett rici

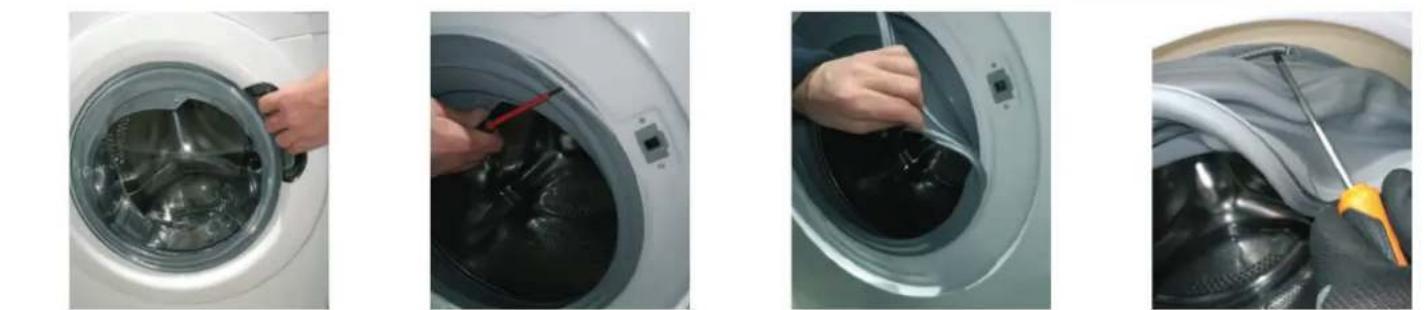

GUARNIZIONDELLOSPORTELLO UTENSILI-CACCIAVITERTORX,PINZA,CACCIAVITEPIATTO,DUE CHIAVINGLES17

1

Aprirel'oblo

2

Servisi del cacciavite piatt o per fare leva e rimuovere la fascett a esterna

3

Una volta rimossa la fascett a, staccare lo sportello alla guarnizione per poter accedere all'interno dell'apparecchio

4

Serviri del cacciavite piatt o, rimuovere la fascett a sulla vasca

Rimuovere la guarnizione

6

Posizionare la nuova guarnizione, facendo att enzione agli incastri per il positizimento

1 d

Inserire la fascett a sullato della vasca

Stringere la fascett a sulla vasca uti lizzando gli attrezzi

9

Posizione la guarnizione sull'elett rodomesti co. Fissare la fascett a esterna e stringerla (se necessario aiutarsi con la pinza)

CASSETTO DEL DETERSIVO

1

Aprire il cassetto del detersivo

2

Servendosi di due mani, estrarlo con fermezza

3

Sganciare la maschera dal cassetto del detersivo, facendo att enzione a non rompere i ganci

DEURGLAS | TYPE 1 WERKTUIGEN - 25 TORX-SLEUTEL

1 Open het deurglas
