Producttype	CD-speler/recorder met cassettedeck
Merk en model	Tascam CDA700
Gewicht	6,4 kg
Voeding	Netvoeding 120/230 V, 50-60 Hz (universeel model)
Stroomverbruik	14 W
Gelezen formaten	Digitale audio-cd's (logo 1151)
Opgenomen formaten	Audiocassettes (C-60, C-90)
Frequentierespons (cd-speler)	10 tot 20.000 Hz ±0,5 dB
Signaal-ruisverhouding (cd-speler)	90 dB
Dynamisch bereik (cd-speler)	90 dB
Totale harmonische vervorming (cd-speler)	0,02% (1 kHz)
Snelheidsvariator (cd en cassette)	±12%
Cassettedeck - Wow & flutter	0,08% (W. RMS)
Cassettedeck - Frequentierespons (metaalband)	50 - 15.000 Hz ±3 dB
Cassettedeck - Signaal-ruisverhouding (Dolby uit)	59 dB
Hoofdfuncties	CD afspelen, cassette opnemen, synchrone cd-kopie, willekeurige afspeelvolgorde, herhaling (1/ALL/A-B), programmering, toonhoogteregeling, automatisch zoeken (CPS), automatische spatiëring, voorgeprogrammeerde timer
Ruisonderdrukking	Dolby NR (AAN/UIT)
Afstandsbediening	Draadloos (AA-batterijen × 2 meegeleverd)
Uitgangen	Lijn (symmetrisch/asymmetrisch), CD-lijn, digitaal SPDIF, koptelefoon (1 mV/8 Ω)
Ingangen	Lijn (87 mV, 50 kΩ)
Onderhoud	Koppen reinigen met speciale vloeistof, demagnetiseren met TEAC E-3
Veiligheid	Open de behuizing niet, vermijd hitte/vocht, stekker uittrekken voor reiniging

Veelgestelde vragen - CDA700 TASCAM

Hoe plaats ik een cd en start ik het afspelen?

Druk op OPEN/CLOSE om de lade te openen. Plaats de schijf met het label naar boven en sluit de lade. Druk op CD PLAY om het afspelen vanaf het eerste nummer te starten.

Hoe programmeer ik de afspeelvolgorde van de nummers?

In de stopmodus drukt u op PROGRAM (PGM-indicator brandt). Gebruik de SKIP-toetsen om het nummer te selecteren, druk dan op PROGRAM om het toe te voegen. U kunt maximaal 20 nummers programmeren. Druk op CD PLAY om het geprogrammeerde afspelen te starten.

Hoe gebruik ik de herhalingsfunctie?

Om een enkel nummer te herhalen, drukt u eenmaal op REPEAT 1/ALL (indicatoren REPEAT en SINGLE). Om de hele schijf te herhalen, drukt u tweemaal (indicatoren REPEAT en ALL). Om een passage A-B te herhalen, druk tijdens het afspelen op A-B aan het begin van de passage en nogmaals aan het einde.

Hoe neem ik een cd op op een cassette?

Plaats een cd en een lege cassette. Selecteer CD als bron met SOURCE. Druk op CD SYNC om de synchrone kopie te starten: het apparaat spoelt de cassette terug, speelt 10 seconden lead-in af en start gelijktijdig het opnemen en het afspelen van de cd.

Hoe stel ik de toonhoogte in (Pitch Control)?

In de stopmodus drukt u op PITCH CONTROL (indicator brandt). Draai de knop PITCH CONTROL naar rechts om te versnellen (hogere toon) of naar links om te vertragen (lagere toon). Het bereik is ±12%.

Wat te doen als de cd-speler de schijf niet leest?

Controleer of de schijf met het label naar boven is geplaatst en schoon is. Reinig het oppervlak van de schijf van het midden naar buiten met een zachte doek. Zorg ervoor dat de schijf het logo 1151 (audio-cd) draagt.

Hoe gebruik ik de afstandsbediening?

Richt de afstandsbediening op de sensor op het voorpaneel. Vervang de batterijen (twee AA) als het bereik afneemt. Let op de polariteit bij het plaatsen. Verwijder de batterijen als de afstandsbediening langer dan een maand niet wordt gebruikt.

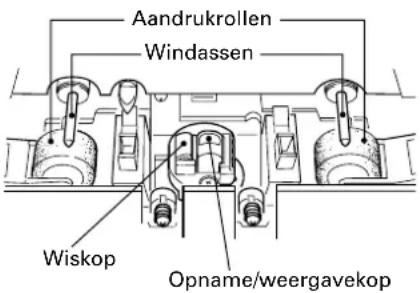

Hoe reinig ik de koppen van het cassettedeck?

Gebruik een wattenstaafje gedrenkt in kopreinigingsvloeistof. Wrijf voorzichtig over de koppen, de capstan en de aandrukrollen. Demagnetiseer met een TEAC E-3 demagnetiseerder terwijl het apparaat is uitgeschakeld.

Hoe programmeer ik de opname van nummers op kant A en B (A-B opname)?

Druk in de stopmodus op A-B. Het display toont 'A-': programmeer de nummers voor kant A met SKIP en PROGRAM. Druk opnieuw op A-B om naar kant B te gaan ('B-' knippert) en herhaal de handeling. Start met CD SYNC.

Welke accessoires worden meegeleverd met het apparaat?

Draadloze afstandsbediening RC-A500, twee AA-batterijen (SUM-3, R6), montageschroefset voor 19-inch rek.

GEBRUIKSAANWIJZING CDA700 TASCAM

Lees dit voor het gebruik

• Kies zorgvuldig een geschikte plaats voor het apparaat. Zet het Niet in de volle zon en Niet te zich bij een warmtebron. Vermijd tevensplaaten met trillingen, veel stof,洵, koude of vocht. Houd afstand van apparatuur die brom of elektrische storing kanveroorzaken, zoals transformators of motoren.
• Open in geen geval de ombouw van het apparatusaat, om schade aan de circuits en gevaar voor een elektrische schok te vermijden. Mocht er vloeistof een voorwerp in het apparatusaat terechtkomen, neem dan Kontakt op met uw audiohandelaar.
• Voor het verwijderen van de stekker uit het stopkontakt mag u alleen de stekker vastpakken; trek nooit aan het snoer.
  Zorg dat uw handen schoon zijn voor u een compact disc pakt. Plaats nooit een gebarsten disc in het apparaat.
• Gebruik voor het reinigen van het apparaat geen chemische oplosmiddelen, aangezien deze de afwerking hunnen aantasten. Veeg het apparaat schoon met een zicht, droog doekje.
  Bewaar deze gebruiksaanwijzing op een veilige plaats waar u hem voor naslag gemakkelijk kut terugvinden.

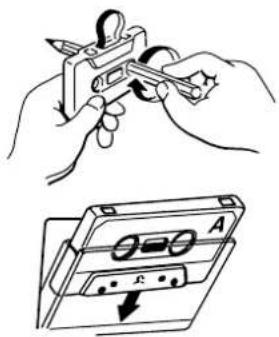

Behandelen van cassettes

Vermijd voor het bewaren van uw cassettes de volgendeplaatsen:

Vlakbij of bovenop een verwarming, in de volle zon of op andereplaatsen met hoge temperaturen.
Dicht bij luidsprekers, op een TV-toestel of een versterker, waar de cassettes kuren worden blootgesteld aan krachtige magnetische velden.
Vemijdplaatsen met veel vocht, stof of vuil.
Zorg dat uw cassettes nicht kuren vallen en Niet worden blootgesteld aan heftige schokken.
- Gebruik liever geen C-120 cassettes, aangezien de uiterst dunne band hiervan gemakkelijk kan uitrekken en verstrikt kan raken in het bandloopwerk.

Soorten cassetteband

Keuze van de bandsoort:

De automatische bandsoort-instelling van dit apparaat kan slechts waar behoren werken als cassettes met chrom-(kobalt-) of metaalband zichoorzien van hun eigener karakteristieke bandsoort-openingen.

*De Dolby ruisonderdrukking is vervaardigd onder licentie van de Dolby Laboratories Licensing Corporation.

De naam "DOLBY" en het dubbele-D symbol Zijn handelsmerken van de Dolby Laboratories Licensing Corporation.

Behandelen van compact discs

Dit apparatus is ontworpen voor het afspelen van compact discs met het "beeld Merk. Het is Niet geschikt voor andere soorten discs.

• Plaats een compact disc.altijd met de label-kant boven in de disc-lade. (Compact discs maar aan een kant afspeelbaar.)
• Om een compact disc uit het doosje te nemen, drukt u met een vinger de middenklemmetjes in en tilt u de disc aan de randen omhoog, zonder het glimmende oppervlak aan te raken.

Uitnemen van een compact disc

Vasthouden van een compact disc

Vingerafdrukken en stof kunt u van de bespeelde onderkant van de disc verwijderen met een zacht doakje.

Schoonvegen van het midden\ aar de rand

• Gebruik geen benzine, tri of spiritus voor het reinigen van compact discs, aangezien vluchtige stoffen het plastic oppervlak van de disc hunnen aantasten.
  Berg elke compact disc na het aftspelen weer in het bijbehorende doosje op, om te voorkomen dat er krassen opkommen waardoor de laser-weergavekop zou konnen "overspringen".
  Zorg dat compact discs nicht te lang worden blootgesteld aan direkte zonnnestraling, veel vocht of hoge temperaturen.
  Door langdurige verwarming können de discs kromtrekken.
• Plak geen etiketten op de label-kant van een compact disc en schrijf er Niet met een balpen op.

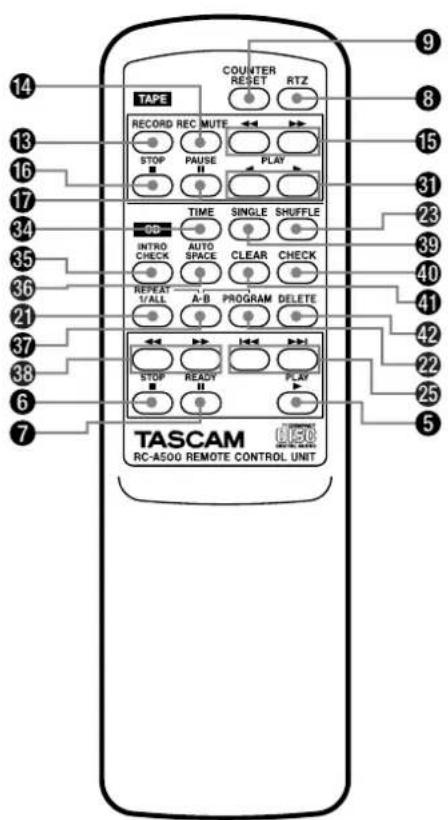

Afstandsbediening

Richt de afstandsbediening voor gebruik\ haar de afstandssensor op het voorpaneel\ van het toestel.

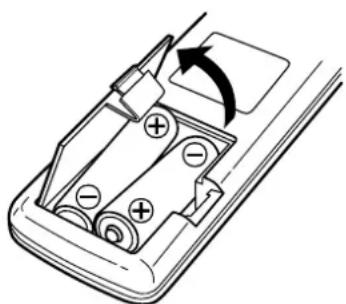

Plaatsen van batterijen

1. Verwijder het deksel van het batterijvak.
2. Plaats twee "AA" (R6, SUM-3) droge cel batterijen.

Plaats de batterijen met de positieve en negatieve polen in de juisteRCTING.

1. Sluit het deksel zodate het vastklikt.

Vervangen van batterijen

De batterijen zich bijna uitgeput wanneer het bereik van de afstandsbediening aanzienlijkkleiner wordt en het toestel Nieteer juist op de signalen reageert. U moet nu de batterijen door weitere verrangen.

Voorzorgen aangaande de batterijen

• Plaats de batterijen beslil met de positieve en negatieve polen in de juiste richting.
• Gebruik batterijen van hetzelfde type. Gebruik Niet tegelijkertijd batterijen van verzschillend type of merk.
• U kunt zowel oplaadbare als Niet-oplaadbare batterijen gebruiken. Zie de voorzorgen die op de batterijen zijn gedrukt.
• Verwijder de batterijen uit de afstandsbediening indien u deze voor langereijd Niet gaat gebruiken (langer dan een maand), zodat er geen batterijvloeistof kan gaan lekken. Indien de batterijen toch hebben gelekt, veeg de vloeistof dan goed uit het batterijyak en verrang de batterijen door(AP).
• Verwarm en demonteer batterijen nicht. Gooi gebruike batterijen nooit in een vuur.

Spanningsomzetting (Enkel voor algemene exportmodellen)

Vergeet Niet de stekker uit het stopkontakt te trekken alvorens de spanningskiezer in een andere stand te zetten.

1. Lokaliseer de spanningskiezer op het achterpaneel.
2. Zet de spanningskiezer, afhankelijk van het land, m.b.v. een platte schroevedraaier in de 230 V of 120 V stand.

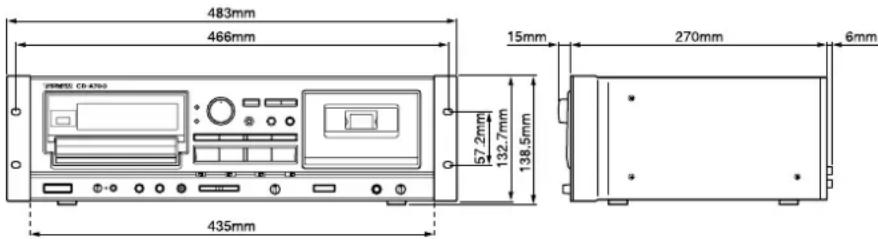

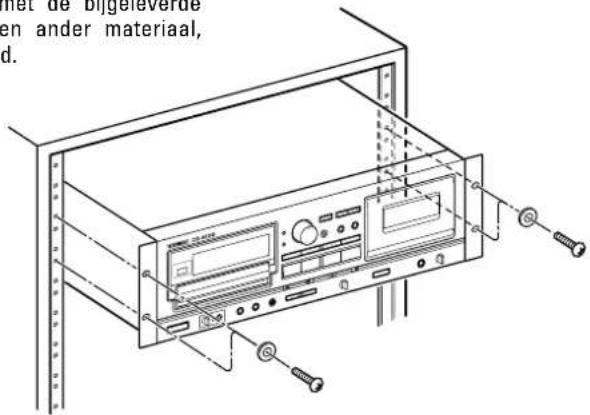

Montage in inbouwrek

Installer dit deck met de bijgeleverde montageschroeven en ander materiaal, zoals hierbij afgebeeld.

Aansluitingen

Schakel alle apparatuur uit voordat u deze gaat aansluiten en zorg dat u bij het aansluiten de linker (L) en rechter (R) aansluitingen nicht verwisselt.
Lees voor het aansluiten van andere apparatuur de waar bij behorende gebruiksaanwijzingen door.

■ Signaalsnoeren

LINE INPUT/OUTPUT aansluitingen (Gebalanceerd/Ongebalanceerd)

Gebruik deze aansluitingen om het deck op een mixer, een cassettercorder of op andere componenten aan te sluiten.
- De LINE OUTPUT aansluitingen geven de signalen van de CD of de cassette door. Wanner zowel de CD als de cassette afgespeeld worden, gaat het signal van de cassette voor.

CD LINE OUTPUT aansluitingen (Gebalanceerd/Ongebalanceerd)

Gebruik deze aansluitingen om het deck aan te sluiten op de CD, DAT of AUX aansluitingen van de stereo versterker.
- CD LINE OUTPUT aansluitingen geven altijd het signal van de CD door.

DIGITAL OUTPUT

Deze RCA (tulpstekker) aansluiting geeft digitale audio-gegevens door in het SPDIF formaat.

Opmerking:

Mocht de compact disc speler storingveroorzaken bij de tuner of de televisie,That dan een ruime afstand tussendezetostehen onderling.

CONTROL I/O (Parallelle poort)

Deze 15 pens "D"-sub aansluiting worden gebruikt voor aansluiting op een waarvoor geschikte controller.

kunt in de tabel hieronder zien welke signalen er aan welke pennen van deze aansluiting zichtoegewezen.

Pennr. Component & Signaal Richting Functie
1 CASSETTE GEREED IN		Externe commando ontvangst; actief wanner laag (grondpotentieel voor 30 ms of langer)
2 CASSETTE WEERGAVE TERUG IN
3 CASSETTE WEERGAVE VOORUIT IN
4 CD TERUGSPOELEN IN
5 CD VOORUIT SPOELEN IN
6 CD STOP IN
7 CD GEREED IN
8 GEREED Aarde — —
9 CASSETTE STOP IN		Externe commando ontvangst; actief wanner laag (grondpotentieel voor 30 ms of langer)
10 CASSETTE VOORUIT SPOELEN IN
11 CASSETTE TEREUGSPOELEN	IN
12 CASSETTE WEERGAVE VOLGEN UIT		Geeft transportstatus indicationsignalen in open collector (maximaal toelaatbaar voltage 15 V en maximaal toelaatbare stroomsterkke 80 mA)
13 CD WEERGAVE VOLGEN UIT
14 CD FADER START/GEREED	IN	Actief wanner laag (grondpotentieel voor 500 ms of wanner ON/OFF)
15 CD EVENT START	IN	Actief wanner laag (grondpotentieel voor 100 ms)

Netsnoer

Steeke de stekker van het netsnoer in een stopkontakt dat het juiste voltage levert.

Hoofdtelefoon

Voor gebruik van een hoofdtelefoon steekt u de stekker van de hoofdtelefoon in de PHONES aansluiting.

Stel de geluidssterkte van de hoofdtelefoon maar wens in met de LEVEL regelaar.

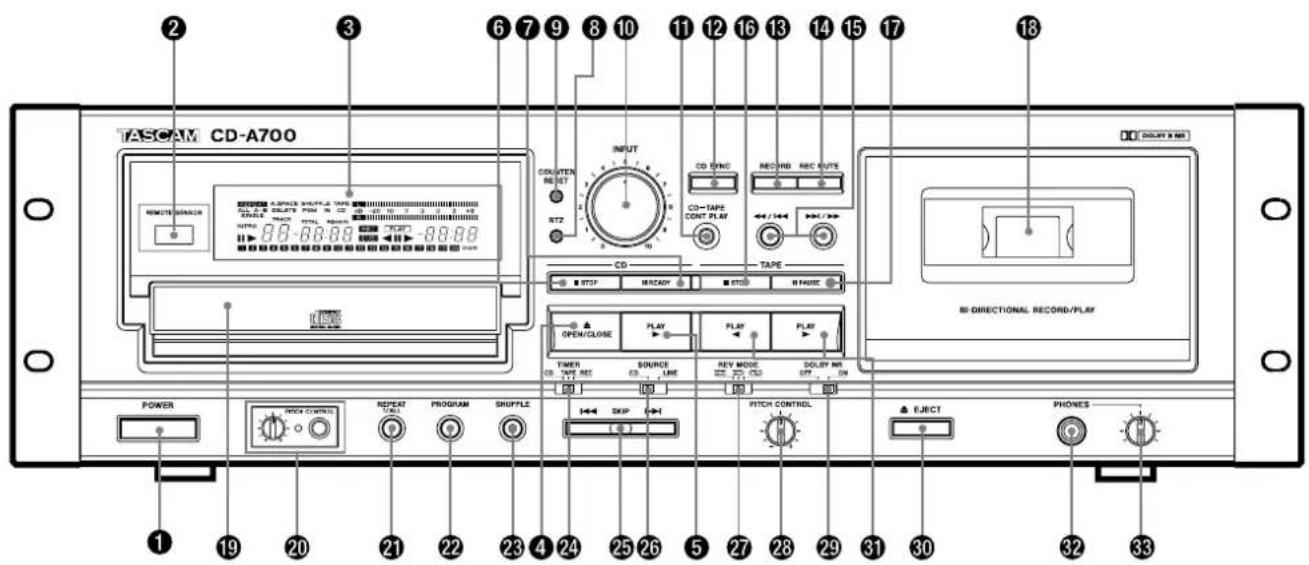

Aan/uit-schakelaar (POWER)
Afstandsbedieningssensor (REMOTE SENSOR)

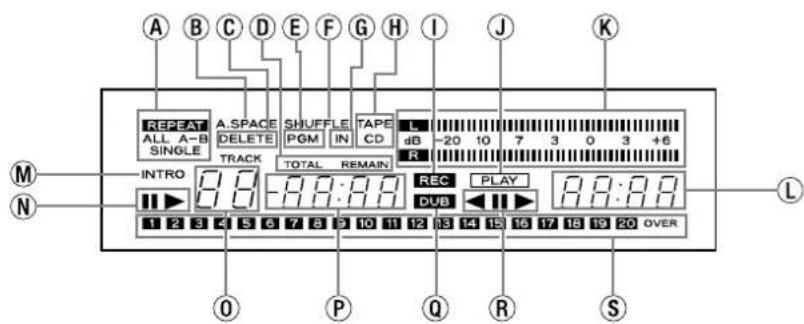

Multifunktioneel uitleesvenster
Herhaal-indikator (REPEAT)
B Tussenruimte-indikator (A.SPACE)
Weglaat-indikator (DELETE)
Tijdfunktie-indikator
Programmeer-indikator (PGM)
FWillekeurige weergave-indikator (SHUFFLE)
CD-ingangsindikator (IN)
Cassette/CD-indikator (TAPE/CD)
①Opname-indicator (REC)
Cassetteweergave-indikator (PLAY)
Geluidssterktemeters
① Bandteller
Introweergave-indikator (INTRO)
CD paraat/weergave-indikator (1/
Muziekstuknummer (TRACK)
Tijdteller
①Kopieer-indikator (DUB)
Cassette achteruit/pauze/vooruit-indikator (▲■▶)
S Muziekkalender
4 Open/sluit-toets (OPEN/CLOSE () )
CD-weergavetoets (CD PLAY ()
CD-stoptoets (CD STOP)
CD-paraattoets (CD READY (II))

Nulpunt-terugkeertoets (RTZ)
9Tellernulstelloets (COUNTER RESET)
Ingangsniveauregelaar (INPUT)
Doorlopende-weergavetoets (CD-TAPE CONT PLAY)
CD-synchronopnametoets (CD SYNC)
Opamatoets (RECORD)
Opnamedempingtoets (REC MUTE)
Terug/vooruitspoel/zoektoetsen
Cassette-stoptoets (TAPE STOP(■))
Cassette-pauzetoets (TAPE PAUSE)
Cassetteholder
Disc-lade
CD snelheidsregelaar aan/uit toets en snelheidsregelaar (PITCH CONTROL)
Herhaaltoets (REPEAT 1/ALL)
2Programmeertoets(PROGRAM)
Willekeurige-weergavetoets (SHUFFLE)
2 Schakelklok-schakelaar (TIMER)
Terug/vooruitspring/zoektoetsen (1-4)
Geluidsbron-keuzeschakelaar (SOURCE)
2 Omkeerfunktieschakelaar (REV MODE)
Cassette slelheidsregelaar (PITCH CONTROL)
29 Dolby ruisonderdrukkingsschakelaar (DOLBY NR)
Cassette-uitwerptoets (EJECT () )
Cassette-weergavetoetsen (TAPE PLAY ( /)
2 P H O T E F O A S U T H O T H S U T H S U T H S U T
Hoofdtelefoon-volumeregelaar
Tijdtotoets (TIME)
Intro-weergavetoets (INTRO CHECK)
Tussenruimtetoets (AUTO SPACE)
A-B cassettekant-programmeertoets (A-B)
CD zoektoetsen ( / )
Enkel-nummer weergavetoets (SINGLE)
④ Kontroloeots (CHECK)
Enkel-nummer wistoets (CLEAR)
Weglaat-programmeertoets (DELETE)

Basisbediening

1. Druk de POWER schakelaar in.

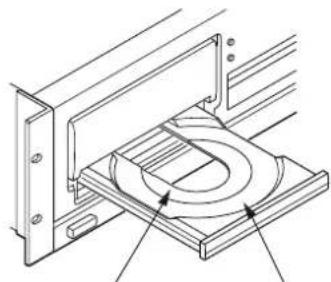

1. Druk op de OPEN/CLOSE (△) toets.

De disc-lade komt maar buiten. Plaats de disc met het label omhoog wijzend voorzichtig op de schuif. De disc dient binnen de uitsparingen te liggen.

Voor 8 cm "single" discs

Voor 12 cm discs

1. Druk nogmaals op de OPEN/CLOSE (▲) toets.

De disc-lade sluit.
Enkele sekonden later verschijnt de volgende informatatie in het uitleesvenster.

Totale aantal muziek- Totale weergavetijd stukken op de disc van de disc 20107303+6 53:18 Maximaal 20 muzieknummers op de disc

4.Druk op de CD PLAY () toets.

Weergave start vanaf het begin van het eerste muziekstuk en de (weergave) indicatorlicht op.

Tijdens weergave knippert het nummer van het spelende muziekstuk in de mumiekkalender.
- Na weergave van het muziekstuk dooft het overeenkomende nummer in de muziekkalender.

Zelfs als de disc-lade open is...

Wanneer de CD PLAY (▶) toets ingedrukt wordt:

De disc-lade wordt gesloten en weergave begint vanaf het eerste muziekstuk.

Stoppen van de weergave

Druk op de STOP (■) toets. De stopfunktie worden ingeschakeld.

Uitnemen van een disc:

Druk op de OPEN/CLOSE (▲) toets. De weergave stopt, de disc-lade komt maar buiten en alle funkties worden op hun oorspronkelijke instelling teruggesteld.

Tijdelijk onderbreken van de weergave (paraatstand):

Druk op de toets. Weergave stopt bij de huidige positie. De indicatorlicht op. Druk op de of toets om de weergave vanafdezelfde positie te hervatten.

WAARSCHUWING:

• Forceer de disc-lade tijdens het openen en sluiten Niet met de hand.

Muziekzoekfunktie

■ Muziekzoeken met de SKIP toetsen (1<4/>1)

Het begin van elk nummer kan makkelijk gelokaliseerd worden m.b.v.de SKIP toetsen. Deze bedieningswijze worden duidelijk in de TRACK display aangegeven.

• Verspringen is tevens möglichtijdens geprogrammeerde weergave. Er worden in dit gevalECHTER alleen naar de geprogrammeerde nummers versprongen.

Om maar het volgende nummer te gaan: Druk op de toets.

Telkens bij indrukken van de toets gaat de afspeelkop maar het volgende muziekstuk.

De afspeelkop kan op deze manier maar het waarste muziekstuk gestuurd worden, maar als de toets daarna ingedrukt worden, gebeurt er niets.

Teruggaanaar hetvorigemeuziekstuk: Druk op de 一 _ 1 ^ 一 toets.

Telkens bij indrukken van de Itoets gaat de afspeelkop een muziekstuk terug. Als de toets in het midden van een muziekstuk ingedrukt wordt, gaat de afspeelkop terug hier het begin van het huidige muziekstuk. De toets dient tweeemaal ingedrukt te worden om de afspeelkop terug te latent gaan hier het vorige muziekstuk.

Op deze manier kan de afspeelkopiturug
aar het begin van het eerste muziekstuk op de disc worden gestuurd.

Muziekzoekfunktie met de ( / ) Zoektoetsen

Houdijdens weergave of in de paraatstand de toets op de afstandsbediening of de Vooruitspringtoets op het voorpaneel wat langer ingedrukt om de muziek snel voorwaarts te doorzoeken en houd de toets op de afstandsbediening of de terugspringtoets op het voorpaneel ingedrukt om de muziek snel terugwaarts te doorzoeken.

Tijdens het handmatigzoekeken zal het geluid welhoorbaar,zijn,maar het klinkt minder luid.Zo kurz u aan de hand van het versneld weergegeven geluid precies degewenste muziekpassage op de disc opzoekeken.Wanneru de gewenste passage hoort,laat u de toets los om terug te keren maar de eerdere stand,weergave of pauze.

Geprogrammeerde weergave

Middels geprogrammeerde weergave kuren maximaal 20 muziekstukken (nummers) voor weergave in elke gewenste volgorde worden geprogrammeerd.

■ Programmeren van gewenste muziekstukken

Voorbeeld: In de stop muziekstukken 5 2 8 in\ deze volgorde programmeren.

1. Druk op de STOP (■) toets.

2. Druk op de de PROGRAM toets.

De CD-speler schakelt in de programmeerfunktie.

De PGM indicator in het uitleesvensterlicht op.

3. Druk awisselend op de 一 SKIP toets(en) en de PROGRAM toets in de volgende volgorde:

kies 5) (kies 2)(invoeren)

(kies 8)(invoeren)(invoeren)

4. Druk op de CD PLAY (▶) toets.

Het eerst geprogrammeerde muziekstuk begint te spelen.

• Programmeren van nummers is alleen möglich als de spelere op stop staat.
• De nummers van uw muziekprogramma blijven in het geheugen bewaard, ook na afloop van de programma-weergave en nadat u de weergave onderbreekt met de STOP (■)toets.
• Wanneer u in de stopstand op de STOP (■) toets drukt, worden de nummers van uw muziekprogramma uit het geheugen gewist.

• Om de programmeerfunktie uit te schakelen, drukt u nogmaals op de programmeertoets.
  Tijdensprogramma-weergave wordert er onder TOTAL REMAIN in het uitleesvenster de totale resterende speelduur van de geprogrammeerde muziekstukken aangegeven, vanaf het huidige punt in de weergave.

• Als er muziekstuknummers boven de 32 zichn geprogrammeerd, kan de totale speelduur Niet in het uitleesvenster worden aangegeven. (In plaat hiervan verschijnt er dan slechts "nn : nn" in het tijdvenster.)

Aangeven van de totaleprogramma-speelduur

Tijdens het programmeren kutu door indrukken van de TIME toets de totaleprogramma-speelduur zien.

Druk nogmaals op de TIME toets om de compact disc speler terug te zetten in de programmeerstand.

■ Kontroleren van de nummers in uw muzzlekprogramma

1. Druk tijdens het programmeren op de CHECK konstroloets.

Het eerste geprogrammeerde muziekstuknummer verschijnt en het volgnummer "P-01" knippert in het uitleesvenster.

2. Telkens wanneer u op de CHECK toets drukt,licht het volgende geprogrammeerde muziekstuknummer op.

Hierbij knippert steeds het "P-XX" volgnummer in het uitleesvenster.

• Wanner het LASTe geprogrammeerde nummer is aangegeven, za de volgende druk op de CHECK toets de compact disc speler terugzetten in de programmeerstand, zDat u nog meer nummers aan uw programma kunt toevoegen.
• De muziekstuknummers die u in het geheugen hebt geprogrammeerd zullen worden aangegeven in de muziekkalender. De muziekkalender kan darüber geen nummers boven de 20 aangeven. Als u hogere nummers programmeert, zal de "OVER" indicator oplichten.

■ Wissen van een geprogrammeerd nummer

Druk op de CLEAR toets om het staatgeprogrammeerde nummeruit het geheugen te wissen.

Programmeren door weglaten van nummers

Deze methode werkt precies andersom als hetnormaleprogrammeren,door het weglaten van de muziekstuknummers die u bij het afspelen wilt overslaan.Gebruik deze weglaat-programmeerfunktie als u slechts enkele muziekstukken op een disc nicht wilt horen.

1. Druk op de STOP (■) toets.

2. Druk op de DELETE toets.

De CD-speler komt nu in de weglaatprogrammeerstand. In het uitleesvenster lichten de "DELETE" en "PGM"indikators op.

3. Druk nu beurtelings op de SKIP toets(en) en de PROGRAM toets, in elke gewenste volgorde.

4. Druk op de CD PLAY (▶) weergavetoets.

Nu begint de geprogrammeerde weergave, waar bij de ongewenste nummers worden overgeslagen.

In de weglaat-programmeerstand kunt u met een druk op de TIME toets de totale speelduur van de overgebleven muziekstukken zien. Druk nogmaals op de TIME toets om de CD-speler terug te zetten in de weglaat-programmeerstand.
Bij indrukken van de CHECK kontroloeets worden het eerste overgeslagen nummer aangegeven. Telkens wanner u op de CHECK toets drukt,licht het volgende overgeslagen muziekstuknummer op. Wanner het LASTE overgeslagen nummer is aangegeven, za de volgende druk op de CHECK toets de CD-speler terugzetten in de programmeerstand, zodat u nog meer nummers kunt weglaten.
- Druk op de CLEAR toets om het LASTe weggelaten nummer uit het geheugen te wissen en het muziekstuk waar voor weergave beschikbaar te make.
- Wonneur in de stopstand op de STOP (■)toets drukt, worden de nummers van uw weglaat-programma uit het geheugen gewist.

Afpelen in willekeurige volgorde

1. Druk in de stopstand op de SHUFFLE toets.

In het uitleesvensterlicht de SHUFFLE indicator op.

2. Druk op de CD PLAY () weergavetoets.

Alle muziekstukken op de compact disc worden nu in willekeurige volgorde weergegeven.

• Druk tijdens de willekeurige weergavefunktie op de toets om willekeurig een ander muziekstuk in te stellen. Druk op de toets om het spelende muziekstuk waar vanaf het begineer te gehen.
• Een muziekstuk kan na weergave nicht met deze funktie worden herhaald.
• Drukijdens willekeurige weergave nogmaals op de SHUFFLE toets om de willekeurige weergavefunktie te annuleren. De muziekstukken worden vanaf het spelende muziekstuk in hun normale volgorde weergegeven.

Snelheidsregelaar

U kunt de weergavesnelheid regelen, zodat de toonhoogte van het gereproduerede geluid verandert.

De slelheidsregelaar (PITCH CONTROL) functioneert alleen wanneer het toestel gestopt is. Wanner de toets voor de slelheidsregelaar worden ingedrukt, gaat de indicator voor de slelheidsregelaar branden. Door de slelheidsregelaar verrolgensaar rechts te draaien za de weergavesnelheid hoger worden, wat za resulteren in een hogere klank. Door de slelheidsregelaaraar links te draaien, za de weergavesnelheid dalen, waardoor ook de toonhoogte van het weergegeven geluid zalalen.

• Als de snelheidsregelaar helemaal waar rechts is gedraaid, za de snelheid met ongeveer 12% zich toegenomen.
• Als de snelheidsregelaar helemaal maar links is gedraaid, za de snelheid met ongeveer 12% zich afgenomen.

Herhaalfunktie

De herhaalfunktie dient voor het herhalen van een enkel muziekstuk, de gehele compact disc of een gedeelte van de disc tussen twee door u gekozen punten (beginpunt en eindpunt).

• Voor het uitschakelen van de herhaalfunktie drukt u nogmaals op de REPEAT 1/ALL toets.

Herhalen van een enkel muziekstuk (REPEAT 1 - enkele herhaalfunktie)

1. Druk op de REPEAT 1/ALL toets.

In het uitleesvenster lichten de "REPEAT" en "SINGLE" indikators op.

2. Kies met de of toets het muziekstuk dat u wilt herhalen.

Het gekozen muziekstuk worden weergegeven, aan het eind ervan gaat de CD-speler terug maar het begin van het muziekstuk en dan begint de weergave opnieuw. Zo za het gekozen muziekstuk meermalen achetereen worden afgespeeld.

Herhalen van een gehele compact disc (REPEAT ALL - volledige herhaalfunktie)

1. Druk tweeemaal op de REPEAT 1/ALL toets.

In het uitleesvenster lichten de "REPEAT" en "ALL" indikators op.

2. Druk op de CD PLAY () weergavetoets.

De compact disc worden nu in zijn geheel weergegeven, aan het eind ervan gaat de CD-speler helemaal terug maar het begin van het eerste muziekstuk om waar opnieuw te beginnen en zo worden de gehele CD herhaaldelijk weergegeven.

Herhalen van een door u gekozen gedeelte (REPEAT A-B herhaalfunktie)

1. Start de weergave vanaf elk gewenst punt voor het te herhalen gedeelte.
2. Kies het punt van waaraf u de weergave wilt herhalen (beginpunt A) en druk aan op de A-B toets.

In het uitleesvenster lichten de "REPEAT" en "A-" indicators op en gaat de "B" indicator knipperen om aan te Geven dat sunt A in het geheugen is vastgelegd.

3. Wanner het eindpunt van het te herhalen gedeelte worden bereikt, drukt u nogmaals op de A-B toets om punt B vast te leggen.

Nu stopt de "B" indicator met knipperen en blijft branden om aan te Geven dat de A-B herhaalfunktie isingeschakeld.

De CD-speler keert nu automatisch maar punt Aeregun begint waar weer met weergave.

Bij het opnieuw bereiken van punt B keert de CD-speler wee terug maar punt A en zo blijft dit zich herhalen.

• Na het vastleggen van beginpunt A kunt u het eindpunt B ook sneller opzoekeken met de of toets, inplaats van te wachten tot het punt met de normale weergave worden bereikt.
• Druk tijdens de A-B weergave nogmaals op de A-B toets om deze herhaalfunktie uit te schakelen.

Herhalen van de geprogrammeerde weergave

U kunt de herhaalfunktie ook inschakeni tijdens geprogrammeerde weergave.

Om alle geprogrammeerde muziekstukken te herhalen, drukt u tweetemaal op de REPEAT 1/ALL toets. (Kontroleer of hierbij de "REPEAT" en "ALL" indicators oplichten in het uitleesvenster.)

Geprogrammeerde muziekstukken

Aanduiding van de tijdteller Automatische intervalfunktie

In hetijdvenster können verschillende tijdsaanduidingen worden aangegeven, als volgt.

① Totale speelduur van de compact disc Na het sluiten van de disc-lade met waarin een compact disc worden de totale speelduur van de disc en het totale aantal muziekstukken aangegeven.
② Verstreken spelelduur Zodra de weergave begint worden de verstreken spelelduur van het weergegeven muziekstuk in minutes en seconden aangegeven.
③Resterende speelduur (REMAIN) Bij eenmaal indrukken van de TIME toets verschijnt de resterende speelduur van het weergegeven muziekstuk. Zo kut u gemakkelijk kontraleren hoe lang het muziekstuk nog duurt.
④ Totale resterende speelduur (TOTAL REMAIN)

Bij tweeemaal indrukken van de TIME toets verschijnt de totale resterende speelduur op de gehele compact disc. De aangegevenijd is het totaal vanaf het punt van weergave tot het eind van de disc;ijdens de weergave blijdtijdtdeller terugtellen aan "00:00".

• Na dierraal indrukken van de TIME toets verschijnt weeer een optellendeijd. Dit is waar de verstreken spelelduur, zoals aangegeven bij ②.
• Alsijdens het normale afspelen een muziekstuk met een nummer hoger dan 32 worden weergegeven, dan kan deijdterller Niet de resterende speelduur aangeven, ook al drukt u op de TIME toets. In plaat s van deijd zal er dan "nn:nn" in hetijdvenster verschijnen.

Alsudge fuktie is bijgeschakeld, zal automatisch tussen de afzonderlijke muziekstukken een interval van 4 sekonden worden aangebracht.

De funktie worden geaktiveerd door op de AUTO SPACE toets te drukken zodat de A.SPACE indicator in het uitleesvenster oplicht.

Als de AUTO SPACE toets hierna opniew wordt ingedrukt, za de funktie wordenuitgeschakeld en de bijbehorende indicator doven.

Intro-weergave

De intro-weergave speelt achtereenvolgens van ieder muziekstuk alleen de eerste 10 sekonden.
1. Druk op de INTRO CHECK toets. De INTRO en indicators verschijnen.
2. Druk nogmaals op de INTRO CHECK toets om de intro-weergave te annuleren.
- De intro-weergave is tevens bruikbaar in kombinatie met de SHUFFLE, PROGRAM en REPEAT ALL funkties.

Enkel-nummer weergave

1. Druk op de SINGLE toets. In het uitleesvensterlicht de "SINGLE" indicator op.
2. Zoek het gewenste muziekstuk op met de SKIP verspring/ zoektoetsen.
3. Nu wirdt alleen het gekozen muziekstuk weergegeven en dan keert de CD-speler terug in de stopstand.
4. Om de SINGLE enkel-nummer weergaveuit te schakelen, drukt u nogmaals opde SINGLE toets.

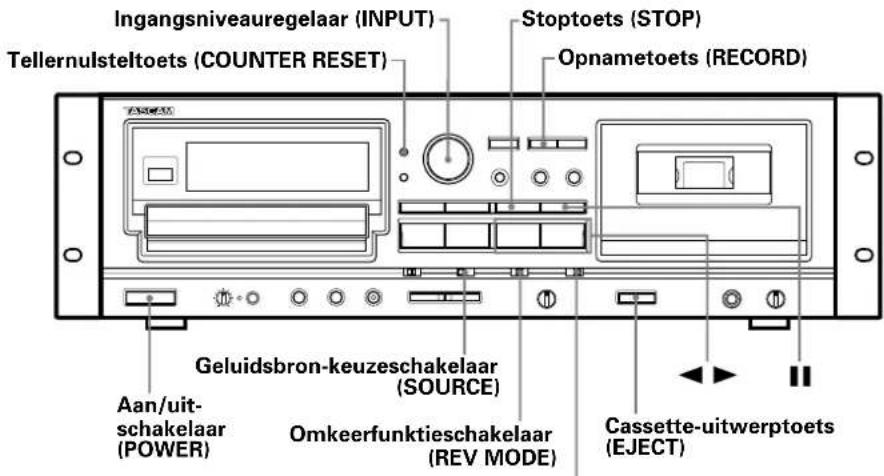

Afspelen

1. Druk de POWER schakelaar in.
2. Stel met de REV MODE schakelaar in op de gewenste omkeerfungtie.

Stand schakelaar	Bandloop
	Afspelen van een enkele cassettekant
	KANT A→KANT B→STOP
	→KANT A→KANT B→Na vijfmaal volledig afspelen stopt de bandloop.

1. Plaats een beseelede cassette in de houder met de open bandzijde omlaag en de af te spelen kant Aaar u toe gericht.
2. Zet de DOLBY NR schakelaar maar keuze op ON/OFF voor ruisonderdrukking of Niet.
3. Druk op de of toets om te beginnen met afspelen.
4. Stel de geluidssterkteaar wens in met de volumeregelaar van de versterker.
5. Om te stoppen met afspelen drukt u op de STOP (■) toets.

Plaatsen van een cassette

1. Trek eventuele lussen in de band strak met uw vinger of een potlood zoals afgebeeld.
   Opmerking: Raak de band zich nicht aan. Vingerafdrukken trekken namelijk stof en vuil aan.
2. Druk op de uitwerptoets ()^* om de cassetteholder te openen.
3. Plaats een cassette met de kant waar de band bloot ligt maar beneden gericht.
4. Sluit de cassettehouser voorzichtig.

*Opmerkingen:

• De cassettehouser kan tijdens opname of weergave Niet worden geopend.
• De cassette kan möglichk nicht wordenuitgenomen indien het apparaatijdens weergave of opname werduitgeschakeld. U dient in zo'n gevaleerst het apparaat weeer aan te schakelen en verrolgens nogmaals op de uitwerptoets te drukken.

Dolby ruisonderdrukkingsschakelaar (DOLBY NR)

Opnemen

1. Druk de POWER schakelaar in de AAN stand.
2. Stel met de REV MODE schakelaar in op de gewenste omkeerfectie.
3. Als u op beiden kanten van de cassette wilt opnemen,zet u de REV MODE schakelaar in de of l stand.
4. Als u aan dechterkant met opnemen begint door indrukken van de, toets, dan za het opnemen altid stoppen aan het einde van dechterkant.
   Zet de omkeerfunktieschakelaar in de stand als u slechts op een enkele kant van de cassette wilt opnemen.
5. Plaats een voor opnemen geschikte cassette in de houder.
6. Kontroleer eerst even of de wispreventienokjes van de cassette in orde+zijn. Ontbreekt er een nokje,plak de ontstane uitsparing dan af met een stukje plakband.
7. Kies met de SOURCE schakelaar de geluidsbron die u wilt opnemen.
   Bij instellen op "CD" zal er worden opgenomen vanaf de ingebouwde compact disc speler.
   Bij instellen op "LINE" zal het geluidssignaal dat binnenkomt via de "LINE INPUT" aansluitingen worden opgenomen.
8. Zet de DOLBY NR schakelaar maar keuze op ON/OFF voor ruisonderdrukking of Niet.

9. Druk op de RECORD opnametoets en het cassettedeck komt in de opnamepauzestand (waarbij de REC en indikators oplichten).

10. Stel het opnameniveau zodanig in met de INPUT regelaar dat de niveaumeters bij de luidste op te nemen geluiden net tot aan de "0 dB"uitslaan (voor normaalband- of chroomband-cassettes) of net tot aan het +3dB punct (voor metaalband-cassettes).

dB -20 10 7 3 0 3 +8

1. Druk op de II pauzetoets wanneer u met opnemen wilt beginnen.

2. Om het opnemen tijdelijk te onderbreken, drukt u op de II pauzetoets. Om het opnemen daarna te hervatten, drukt u nogmaals op de II pauzetoets of op de of weergavetoets. Als u tijdens de opnamepauzestand op de weergavetoets drukt waarvan het of lampje brandt, begint het opnemen onmiddelijk; drukt u erchter op de weergavetoets waarvan het of lampje Niet brandt, dan verandert alleen de bandlooprichting; om te beginnen met opnemen drukt u dan nogmaals opdezelfde toets.

3. Om te stoppen met opnemen drukt u op de STOP (■) toets.

Uitwissen

Een eerder gemaakte opname zal automatisch worden gewist door er een neue opname overheen aan te brengen. Verder kan opgenomen materialaak worden gewist door een opname te makem met de INPUT regelaar op "0".

LET OP:

Het opnemen van voorbespeelde cassettes, grammofoonplaten of ander geluidsmaterialiaal kan een inbreuk op de auteursrechtwetgeving inhouden. Stel u waarom op de hoogte van deze wetten alvorens op te nemen.

Bandteller

De bandteller telt op wonneer de band in voorwaartse richting loopt en telt terug tijdens het terugspoelen van de band. Om een punt op de band terug te vinden kut u de bandteller op nul zetten met een druk op de COUNTER RESET nulsteltoets, zodat het tellervenster "0000" aangeeft.

Nulpunt-terugkeerfunktie (RTZ)

Met een druk op de RTZ (Return To Zero) nulpunt-terugkeertoetskest u een eeder vastgelegd nulpunt op de band opzoeken, zodat de bandloop automatisch stopt bij "0000".

• De nulpunt-terugkeerfunktie zal nicht werken wanner de bandteller een waarde:tussen "9996"en "0004" aangeeft.

Snelheidsfijnregeling

Tijdens afspelen kut u de能力和 van de bandloop bijregelen en daarmee de toonhoogte van het opgenomen of weergegeven geluid.

Door de PITCH CONTROL regelaar rechtsom te draaien verhoegt u de bandsnelheid en dus de toonhoogte. Door de regelaar linksom te draaien verlaagt u de bandsnelheid en dus de toonhoogte.

• Met de regelaar geheel maar rechts gedraaid loopt de band onceveer 12% sneller dan normal.
• Met de regelaar geheel maar links gedraaid loopt de band ongeveer 12% langzamer dan normal.

Snelspoelen

In de stopstand kurz u de en toetsen gebruiken om de band snel terug of vooruit te spoelen.

Tijdens het afspelen van een cassette werken deze toetsen als "CPS" muzzlekoektoetsen.

of

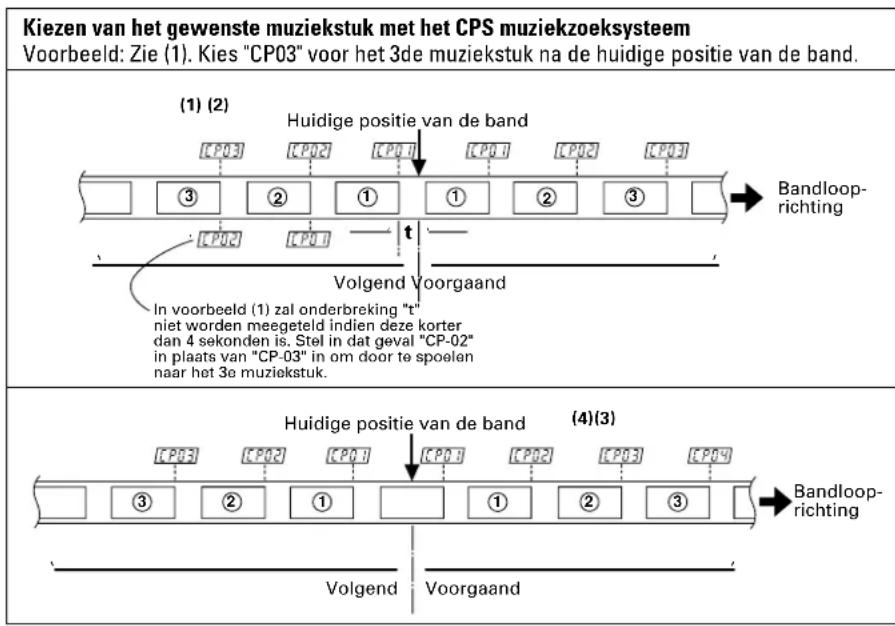

Muziekzoekfunktie

Met de CPS Zoekfunktie kut u snel en gemakkelijk een ander muziekstuk opzoeken en afspelen, tot 15 nummers verder of ereder op de band dan het weergegeven muziekstuk. Deze funktie werkt door het herkennen van onbespeelde bandgedeelten van minstens 4 seconden lang tussen de muziekstukken. Dergelijk tussenruimtes kut uijdens opnemen zich invoegen met behulp van de REC MUTE opnamedemping.

Opmerkingen:

In de volgende aanwijzingen 1 en 2\ wordt voor het gemak alleen de uitleg\ gegeven voor voorwaartse weergave\ (in de richting). U(Int de funktie echter net zo gebruikenijdens "terugwaartse" weergave.
De vooruitspoeltoets en de terugspoeltoets werkken tijdens weergave als "CPS" muziekzoektoetsen. Daarom staat er op het Voorpaneel boven deze toeelsen /1 /1 "aangegeven, toen verwijt er op de afstandsbediening slechts " en " staat. In de volgende uitleg gebruiken we voor de duidelijkheid alleen de aanduidingen " en

1. Drukijdens voorwaartse weergave net zo vaak op de of toets totdat het aanlal muziekstukken dat u wenst over te slaan in het uitleesvenster worden getoond. Gebruik de toets voor doorspoelen maar een verder gelegen muziekstuk, en de toets voor terugspoelen maar een erder gelegen muziekstuk. Zie tevens het overzicht Kiezen van het gewenste muziekstuk met het CPS muziek-zoeksysteme".

2. Indien u per ongeluk te vaak op bijvoorbeeld de toets—heeft gedrukt, dan kurz u het eenaal muziekstukken dat in het uitleesvenster worden getoond verminderen door net zo vaak als vereist op de toets te drukken.
   Bij het drukken op de toets zal het volgende muziekstuk als nummer "1" worden geteld. Bij het drukken op de toets is het spelende muziekstuk beschter nummer "1".

3. De band spoelt nu door maar het begin van het muziekstuk dat het gekozen aantal muziekstukken verder ligt, waarna automatisch op weergave worden overgeschakeld.

Opmerkingen aangaande het CPS muziekzoeksysteme

Het CPS systeem werkt door het tellen van blanco passages vaneer dan 4 sekonden en neemt waar bij aan dat deze+tussen muziekstukken in liggen. Hierdoor zal in de volgende gevallen het CPS systeem möglichk Nietaar behoren fungtioneren.

• Als de intervalten:tussen muziekstukken nicht waarneembaar zich:

• Intervallen van minder dan 4 sekonden lenghte.

• Veel ruis in het interval.
• Zeer lange rustige passages (zoals b.v. in klassieke muziek)

Opnamedemping

Automatische intervalfunktie voor blanco intervallen van 4 seconden (tijdens opname)

Drukijdens opname op de REC MUTE toets. De band blijft lopen en een blanco interval van 4 seconden worden opgenomen (de REC indicator knippert). Hierna schakelt het deck automatisch in opnamepauze (zowel de RECORD als de PAUSE (II) indicators lichten op). Druk op de PAUSE toets om de opname verzolgens te hervatten (de PAUSE indicator dooft).

Automatische intervalfunktie voor blanco intervallen van 4 sekonden (tijdens opnamepauze)

Doorijdens de opnamepauzefunktie op de REC MUTE toets de drukken za de bovenstaande interval-opnamefunktie automatisch in werkung worden gesteld. Het deck za verwolgens terugschakelen in opnamepauze, maar voor verdere opnamen.

Opnemen van een blanco interval vaneer dan 4 seconden

Houd de REC MUTE toetsijdens opname voor een langereperiode ingedrukt. Een blanco passage van gelijke lenghte za op band worden aangebracht. Laat de toets los om in de opnamepuazefunktie over te schakelen. Druk op de PAUSE (II) toets om hierna de opname te hervatten.

• Indien uijdens het opnemen van een blanco interval (terwijl de REC indicator knippert) opnieuw op de REC MUTE toets drukt, zal de blanco-opname stoppen en de opname direkt worden voortgezet.

Met de CD-synchrononopnamefunktie kurz u op eenvoudige wijze muzzlek van compact discs op cassette opnemen.

1. Leg een CD in de disc-lade.
2. Plaats een voor opnemen geschikte cassette in de houder.

3. Zet de DOLBY NR schakelaar maar keuze op ON/OFF voor ruisonderdrukking of Niet.

4. Bij de CD-synchronopnamefunktie is de stand van de INPUT niveauregelaar Niet van invloed op het opgenomen geluid, aangezien het opnameniveau hierbij automatisch worden ingesteld.

Opnemen vanaf het begin van de cassette

Druk in de stopstand op de CD SYNC toets.

De cassetteband worden dan teruuggespoeld.
haar het begin van kant A, de bandteller
komt op "0000" te staan en de CD-speler
wacht aan het begin van het eerste
muziekstuk in de weergave-paraatstand.
Nu gaat eerst de band onceveer 10
seconden lang lopen zonder opname (om
de aanloopband door te draaien) en dan
begint het cassettedeck met opnemen
terwijl de CD-speler de weergave van de
CD start.

Opnemen vanaf een ander gewenst punt op de band

1. Spoel de band door tot het punt waar u de nieuwe bandopname wilt lately beginnen en druk waar op de STOP (■) toets.
2. Druk op de RECORD opnametoets. Het cassettedeck komt in de opname-pauzestand.
3. Druk op de CD SYNC opnametoets. Het opnemen van de CD muziek op de cassette begint dan vanaf het gekozen punt op de band.
4. Tijdens het CD SYNC opnemen werken alleen nog de CD STOP toets, de TAPE STOP toets, de OPEN/CLOSE toets en de TIME toets.

Kiezen van muziekstukken op CD voor opname op cassettekant A of B (A-B cassettekant-opname)

Met de A-B cassettekant-opname=kunt u muziekstukken van een CD kiezen voor opname op cassettekant A of B.

1. Druk op de PROGRAMtoets.

of

1. Druk op de A-B toets.

De "A-" indicator gaat knipperen en de "B" indicator Licht op in het uitleesvenster, om aan te Geven dat de CD-speler nu in de "cassettekant-A programmeerstand" staat.

1. Programmeer de gewenste muziekstukken voor opname op cassettekant A.

Volg de aanwijzingen vanaf stap 3
onder "Geprogrammeerde weergave" op blz.74.

• Voor het aangeven van de totale programma-speelduur drukt u in de programmeerstand op de TIME toets. Dit maakt het u gemakkelijk om de totale programma-speelduur aan te passen aan de beschikkbare bandlengte. Druk nogmaals op de TIME toets om de CD-speler terug te zetten in de programmeerstand.
• Druk nogmaals op de A-B toets. Nu blijft de "A-" indicator branden en gaat de "B" indicator knipperen in het uitleesvenster, om aan te gezven dat de CD-speler nu in de "cassettekant-B programmeerstand" staat.
• Programmeer de gewenste muziekstukken voor opname op cassettekant B.

• Door in de cassettekant-B programmestand nogmaals op de A-B toets te drukken, kunt u de CD-speler terugzetten in de cassettekant-A programmestand.

• Druk op de CD SYNC toets.

De cassetteband wordt dan teruggespoeld naer het begin van kant A, de bandteler komt op 0000 te staan en de CD-speler komt in de weergaveparaatstand, aan het begin van het eerste muziekstuk van uw cassettekantAprogramma.

Vervolgens gaat eerst de band ongeveer 10 seconden lang lopen zonder opname (om de aanloopband door te draaien) en dan begint het cassettedeck met opnemen verwijl de CD-speler de weergave van uw CD-muziekprogramma start.

• Door op de RECORD opnametoets te drukken voor u op de CD SYNC toets drukt, kutu het opnemen lately beginnen vanaf het huidige punt op de band (dus zonder de band maar het begin terug te spoelen).
• Als er voor het staatte muziekstuk aan cassettekant A te weinig ruimte is en de band eindigt voordat er 01:30 (anderhalve minuut) van het CD-muziekstuk is afgeseel, dan worden hetzelfde muziekstuk als eerste op cassettekant B opgenomen (bevalbe bij de A-B cassettekant-opname).
• Wonneer het afspelen van de CD-speler stopt, worden ook de CD SYNC opnamefunktie uitgeschakeld.
• Als het einde van cassettekant B worden bereikt voor de de CD-speler maar is met afspelen, dan worden de CD SYNC opnamefunktie uitgeschaka-keld.

Doorlopende weergave van compact disc en cassette

De doorlopende afspeelfunktie zorgt dat er, zodra het afspelen van de CD-speler of het cassettedeck stopt (of wordt onderbroken), onmiddelijk worden doorgegaan met weergave van de andere geluidsbron (cassette of compact disc).

1. Druk op de CD-TAPE CONT PLAY doorlopende-weergavetoets.

In het uitleesvenster gaan de "TAPE" en "CD" indicators knipperen.

1. Druk (bijvoorbeeld) op de CDweergavetoets.

Het afspelen van de compact disc begint. De aanduiding "CD" blijft in het uitleesvenster knipperen.

1. Zodra nu de weergave van de CD eindigt, gaat automatisch het cassettedeck door met afspelen. Nu gaat in het uitleesvenster de aanduiding "TAPE" knipperen. Vervolgens za na afloop van de weergave de andere geluidsbron het afspelen weever overnemen.

2. Het maakt Niet UIT of de ene geluidsbron (compact disc of cassette) geheel is afgespeeld of worden onderbroken door indrukken van de STOP (■) toets, de andere geluidsbron za automatisch het afspelen verzolgen.
   In de stopstand kurz u zonder bezwaar een andere cassette o een andere compact disc plaatsen.

3. Om de doorlopende aftspeelfunktie uit te schakelen, drukt u nogmaals op de CD-TAPE CONT PLAY toets.

Schakelklok-funkties

Dit apparaat is geschikt voor opnemen en afspelen met een schakelklok. Door het aansluiten van een los verkrijgbare audioschakelklok kunt u het opnemen en afspelen automatisch latent beginnen op een van tevoren ingesteld tijdstip.

Schakelklok-weergave van een compact disc of cassette

1. Sluit dit apparaat en uw stereoinstallatie aan op een audioschakelklok, Zoals aangegeven in de volgende afbeeldenen.
2. Schakel alle betrokken apparatuur in, met de aan/uit-schakelaars (POWER) in de AAN stand.
3. Plaats een bespeelde cassette of de af te spelen compact disc.
4. Zet de TIMER schakelklok-schakelaar\ haar keuze in de "CD" of "TAPE" stand.

Aansluiten van de schakelklok

Audio-schakelklok

Tuner

aar de netuitgang van de schakelklok

aar de netuitgang van de tuner

Versterker

CD-A700

1. Stel op de aangesloten audioschakelklok de gewenste inschakeltijd en uitschakeltijd in.
   Wonneer u deze instellenen maar behoren hebt gemaakt, worden de stroomvoorziening van alle betrokken apparatuur automatischuitgeschakeld.
2. Bij het bereiken van de ingestelde inschakeltijd worden de stroom waar ingeschakeld en begint automatisch het afspelen van de gekozen geluidsbron.

Schakelklok-opname

1. Stel uw versterker in op weergave van een geluidsbron die u op dit cassettedeck kut opnemen.
2. Kies de op te nemen geluidsbron (FMradio, AM-radio enz.).

3. Plaats een voor opnemen geschikte cassette en zet de "TIMER" schakelaar in de "REC" stand.

4. Stel op de aangesloten audio-schakelklok de gewenste inschakeltijd en uitschakeltijd in.

Wonneer u deze instellenen maar behoren hebt gemaakt, worden de stroomvoorziening van alle betrokken apparatuur automatischuitgeschakeld.
5. Bij het bereiken van de ingestelde inschakeltijd worden de stroom waar ingeschakeld en begint automatisch het opnemen van de gekozen geluidsbron.

Mocht er zich met dit apparaat een probleem voordoen, dan kurz u dezelfde werkwijze volgen als voor andere elektrische of elektronische apparatuur. Kontroleer algtd erst de mogelijkke oorzaken die het meest voor de hand liggen. Als leidraad kurz u bijvoorbeeld de volgende kontrolepunten doornenen:

Probleem Mogelijk oorzaak Oplossing
Algemeen
Bij indrukken van de POWER De netschakelaar worden het apparaat in het nicht ingeschakeld.	hoerstekker zit Niet goed Steek de stekker stokkontakt.werkend stopkontakt.	tevig in een
Een storende bromtoen. Een van de tulstekkers is Niet Steek alle tulpstekkers steveig stevig aangesloten. in de aansluitbussen.
Storing in de radio-ontvangst. Het apparaat staat te dicht bij Zet dit apparaat en de tuner. verder uit elkaar of schakel dit		de tunerietssapparaat uit.
Er worden geen geluid weergegeven. Erisiets mis met de aansluitingen Kontrolle van de stereo-installatie.		de aansluitingen.
De afstandsbediening werkt nicht.	De POWER schakelaar staat nog in de UIT stand.	Druk de schakelaar in de AAN stand.
	Er zitten geen batterijen in de Plaats een afstandsbediening of zeijken leeg.	stell neue batterijen in de afstandsbediening.
Compact disc spelere
De geplaatste CD worden nicht afgespeeld.	De disc ligt ondersteboven in de disc-lade.	Leg de compact disc met de label-kant boven.
	De compact disc is vuil.	Maak de compact disc schoon.
Er worden geen geluid weergegeven.	Er isiets mis met de aansluitingen van de stereo-installatie.	Kontroleer de aansluitingen.
Geen compact disc weergave. Het cassettedeck staat in deStop hét weergavestand.		afspelen van het cassettedeck, of verbind de CD LINE OUT stekkerbussen met de ingangen van de versterker.
Er worden maar een enkel muziekstuk weergegeven.	De SINGLE toets is ingedrukt.	Druk nogmaals op de toets om de enkel-nummer weergave uit te schakelen.
Het muziekprogramma worden nicht weergeven.	De PROGRAM MAets is Niet ingedrukt.	Druk op de toets zodate het uitleesvenster "PGM" aangeeft.
De weergave stottert of springt over.	De CD-speler staat bloot aan trillingen of schokken.	Zet het apparaat op een stevige, trillingsbestendige ondergrond.
	De compact disc is vuil.	Maak de compact disc schoon.
Vreemde weergave.	De snelheidsregelaar is verdraaid.	Zet de snelheidsregelaar terug in het midden.
Cassettedeck
De geluidskwaliteit is beneden peil.	De bandkoppen zijn vuil.	Maak de bandkoppen schoon.
	De bandkoppen zijn gemagnetiseerd.	Demagnetiseer de koppen met de TEAC E-3.
	De DOLBY NR schakelaar staat in de verkeerde stand.	Zet de schakelaar om.
De weergave klinkt vreemd.	De snelheidsregelaar is verdraaid.	Zet de snelheidsregelaar terug in de middenpositie.
Het opnemen werkelt nicht.	Een of beiden wispreventienokjes van de geplaatste cassette� uitgebrozen.	Plak de ontstane uitsparing(en) af met plakband.
	De bandkoppen� uin vuil.	Maak de bandkoppen schoon.

Onderhoud

De koppen en de onderdelen waarangs de band loopt dieren geregeld schoon-gemaakt en gedemagnetiseerd te worden.

Reinigen van de onderden waarlangs de band loopt

• Breng kopenreinigungsvloeistof* aan op een wattenstaafje of een zachte doek en wrijf voorlichtig over de kappen, windassen en alle metalen onderdelen waarangs de band loopt.
• Reinig tevens de aandrukrollen m.b.v. rubberreinigingsvloeistof*.
• Beide zichen verkrijngbaar als TEAC HC-2 en RC-2 in de V.S. en als TEAC TZ-261 cassetterecorder-reinigungsset in andere landen.

Demagnetiseren van de koppen

Zorg er allereerst voor dat de spanninguitgeschakeld is.

Demagnetiseer verwolgens de kopen m.b.v. de TEAC E-3 demagnetiseerder of een gewiekwaardig apparaat. Lees de bijbehorende aanwijzingen voor details.

Technische gegevens

Compact disc spelER

(Audio)

Aantal kanalen: 2

Frekwentiebereik: 10 - 20.000 Hz ± 0,5 dB

Signaal/ruisverholding: 90 dB

Snelheidsfluktuaties: Onmeetbaar gering (door kwartskoppeling)

Kanaalscheiding: 75 dB

Bandsnelheidsregeling: ± 12%

Uitgangsspanning: 2 V rms

Digital filter: 4-voudige overbemonitoring

Analogog filter: 3de orde

(Signaalverwerking)

Bemonsteringsfrekwentie: 44,1 kHz

Digital-analoog omzetter: 16-bit linearair/kanaal

Kanaal-bitverwerking: 4,3218 Mb/sec.

Kanaal-modulatiecode: EFM

Foutcorrectie: CIRC

(Aftastkop)

Type: Objektiflensaandrijving, optische 3-stralen laser pick-up

Objektiefelens: 2-dimensionale parallelaandrijiving

Lasertype: Halfgeber laser van het GaAlAs type

Golfengte: 780 nm

Cassettedeck

Spoorsystem: 4 sporen, 2 kanalen stereo

Bandkoppen: Opname/weergavekop x 1 (roterend voor omkering), wiskop x 1

Geschikt voor cassettes: C-60, C-90 compact cassettes

Bandsnelheid: 4,76 cm/sec.

Motor: Gelijkstroom-servomotor x 1

Snelheidsfluktuaties: 0.08% (W.RMS)

Bandsnelheidsregeling: ± 12%

Frekwentiebereik (totaal):

50 - 15.000 Hz ± 3 dB, metaalband

50-15.000 Hz ± 3 dB, chroomband

50 - 14.000 Hz ± 3 dB, normal band

Signaal/ruisverhouding (totaal):

59 dB (zonder Dolby ruisonderdrukking, bij 3% THV, gewogen), 69 dB (met Dolby ruisonderdrukking, boven 5 kHz)

Snelspoeltijd: Ca. 120 sec. (met C-60 cassette)

Ingangsspanning:

Lijningangen; 87 mV

(ingangsimpedantie 50 kohm ofmeer)

Uitgangsspanning:

Lijnuitgangen; 0,46 V

(belastingsimpedantie 50 kohm ofeer)

Hoofdtelefoon; 1 mV/8 ohm

Algemeen

Stroomvoorziening: 120/230 V

wisselstroom, 50 / 60Hz (model voor de V.S./Canada/algemeen exportmodel)

230 V wisselstroom, 50 Hz (model voor Europa/Groot-Brittanniè)

240 V wisselstroom, 50 Hz (model voor Australie)

Stroomverbruik: 14 watt

Afmetingen b / h / d : 483× 133× 270mm

Gewicht: 6,4 kg

Bijgeleverd toebehoren:

Infrarood-afstandsbediening RC-A500, batterijen (SUM-3, R6, AA-formaat) x 2, stel schroeven voor inbouwrekmontage

Wijzigingen door verbetering in
ontwerp en technische gegevens
voorbehoenden, zonder kennisgeving.
- De Foto's en afbeeldingen können Licht afwijken van de uiteindelijke productiemodellen.

For U.S.A.

TO THE USER
