Produkttyp	CD-Player/Recorder mit Kassettenlaufwerk
Marke und Modell	Tascam CDA700
Gewicht	6,4 kg
Stromversorgung	Netz 120/230 V, 50-60 Hz (Universalmodell)
Stromverbrauch	14 W
Gelesene Formate	Audio-CDs (Marke 1151)
Aufgenommene Formate	Audiokassetten (C-60, C-90)
Frequenzgang (CD-Player)	10 bis 20.000 Hz ±0,5 dB
Signal-Rausch-Verhältnis (CD-Player)	90 dB
Dynamikbereich (CD-Player)	90 dB
Klirrfaktor (CD-Player)	0,02 % (1 kHz)
Geschwindigkeitsregelung (CD und Kassette)	±12 %
Kassettenlaufwerk - Gleichlaufschwankungen	0,08 % (W. RMS)
Kassettenlaufwerk - Frequenzgang (Metallband)	50 - 15.000 Hz ±3 dB
Kassettenlaufwerk - Signal-Rausch-Verhältnis (Dolby aus)	59 dB
Hauptfunktionen	CD-Wiedergabe, Kassettenaufnahme, CD-Synchronkopie, Zufallswiedergabe, Wiederholung (1/ALL/A-B), Programmierung, Höhenkontrolle, automatische Suche (CPS), automatische Lücke, programmierter Timer
Rauschunterdrückung	Dolby NR (EIN/AUS)
Fernbedienung	Kabellos (2 AA-Batterien enthalten)
Ausgänge	Line (symmetrisch/unsymmetrisch), CD Line, digital SPDIF, Kopfhörer (1 mV/8 Ω)
Eingänge	Line (87 mV, 50 kΩ)
Wartung	Köpfe mit Spezialflüssigkeit reinigen, mit TEAC E-3 entmagnetisieren
Sicherheit	Gehäuse nicht öffnen, Hitze/Feuchtigkeit vermeiden, vor Reinigung Netzstecker ziehen

Häufig gestellte Fragen - CDA700 TASCAM

Wie lege ich eine CD ein und starte die Wiedergabe?

Drücken Sie OPEN/CLOSE, um das Fach zu öffnen. Legen Sie die Disc mit dem Etikett nach oben ein, schließen Sie das Fach. Drücken Sie CD PLAY, um die Wiedergabe ab dem ersten Titel zu starten.

Wie programmiere ich die Wiedergabereihenfolge der Titel?

Im Stopp-Modus drücken Sie PROGRAM (Anzeige PGM leuchtet). Wählen Sie mit den Tasten SKIP den Titel aus und drücken Sie PROGRAM, um ihn hinzuzufügen. Sie können bis zu 20 Titel programmieren. Drücken Sie CD PLAY, um die programmierte Wiedergabe zu starten.

Wie verwende ich die Wiederholungsfunktion?

Um einen einzelnen Titel zu wiederholen, drücken Sie einmal REPEAT 1/ALL (Anzeigen REPEAT und SINGLE). Um die ganze Disc zu wiederholen, drücken Sie zweimal (Anzeigen REPEAT und ALL). Um eine A-B-Passage zu wiederholen, drücken Sie während der Wiedergabe am Anfang der Passage A-B und dann erneut am Ende.

Wie nehme ich eine CD auf Kassette auf?

Legen Sie eine CD und eine leere Kassette ein. Wählen Sie mit SOURCE die Quelle CD. Drücken Sie CD SYNC, um die Synchronkopie zu starten: Das Gerät spult die Kassette zurück, läuft 10 Sekunden Vorlauf, startet dann gleichzeitig die Aufnahme und die CD-Wiedergabe.

Wie stelle ich die Tonhöhe ein (Pitch Control)?

Drücken Sie im Stopp-Modus PITCH CONTROL (Anzeige leuchtet). Drehen Sie den Regler PITCH CONTROL nach rechts, um zu beschleunigen (höherer Ton), oder nach links, um zu verlangsamen (tieferer Ton). Der Einstellbereich beträgt ±12%.

Was tun, wenn der CD-Player die Disc nicht liest?

Überprüfen Sie, ob die Disc mit dem Etikett nach oben eingelegt und sauber ist. Reinigen Sie die Disc-Oberfläche mit einem weichen Tuch von der Mitte nach außen. Stellen Sie sicher, dass die Disc das Logo 1151 (Audio-CD) trägt.

Wie verwende ich die Fernbedienung?

Richten Sie die Fernbedienung auf den Sensor an der Vorderseite. Ersetzen Sie die Batterien (zwei AA-Batterien), wenn die Reichweite nachlässt. Achten Sie auf die Polarität beim Einlegen. Entfernen Sie die Batterien, wenn die Fernbedienung länger als einen Monat nicht benutzt wird.

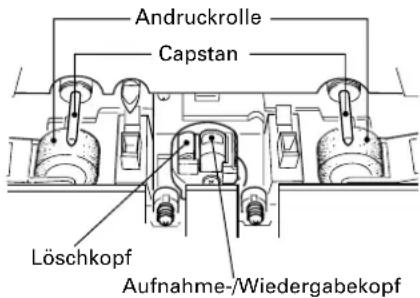

Wie reinige ich die Köpfe des Kassettenlaufwerks?

Verwenden Sie einen mit Kopfreinigungsflüssigkeit getränkten Wattestäbchen. Reiben Sie vorsichtig die Köpfe, die Tonwelle und die Andruckrollen. Zum Entmagnetisieren verwenden Sie einen TEAC E-3 Entmagnetisierer bei ausgeschaltetem Gerät.

Wie programmiere ich die Aufnahme der Titel auf Seite A und B (A-B-Aufnahme)?

Drücken Sie im Stopp-Modus A-B. Das Display zeigt 'A-': Programmieren Sie die Titel für Seite A mit SKIP und PROGRAM. Drücken Sie erneut A-B, um zu Seite B zu wechseln ('B-' blinkt), und wiederholen Sie den Vorgang. Starten Sie mit CD SYNC.

Welches Zubehör ist im Lieferumfang enthalten?

Kabellose Fernbedienung RC-A500, zwei AA-Batterien (SUM-3, R6), Rack-Montageschrauben-Set.

Benutzerfragen zu CDA700 TASCAM

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Cd-spieler/rekorder kostenlos im PDF-Format! Finden Sie Ihr Handbuch CDA700 - TASCAM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CDA700 von der Marke TASCAM.

BEDIENUNGSANLEITUNG CDA700 TASCAM

Bitte vor der Ingebrauchnahme durchlesen

Einen geeigneten Aufstellungsordwahlen, der vor direkter Sonneneinstrahlung und/oder hohen Temperaturoren geschützt ist. Das Gerät solle weder Vibrationen, starker Staub-, Hitze-, Kälte- oder Feuchtingkeitseinwirkung noch elektromagnetischen Einflüssen einschließlich Brummeinstreuungen (Transformerator, Generator etc.) ausgesetzt werden.
Niemals die Geräteverkleidung abnehmer, da andernfalls die elektrischen Schaltkreise beschädigt werden konnen und Stromschlaggefahr besteht. Falls ein Fremdkörper oder Flüssigkeit in das Geräteinnere eingedrungen ist, wenden Sie sichitte an ihren Fachhändler.
CDs niemals mit schmutzigen Fingern handhaben. Niemals eine stark verkratzte oder verworfene CD einlagen.
Bei Abziehen das Netzkabel stets am Steckerende fassen. Niemals am Kabel zerren.
Niemals das Gehäuse mit chemischen Lösungsmitteln reinigen. Anderfalls konnen Verfährungen und Verformungen auftreten. Verwenden Sie zur Reinigung ein sauberes, trockenes, fusselfreies Tuch.
-itte bewahren Sie diese Anleitung zur späteren Bezugnahme sorgfältig auf.

Handhabung von Audiocassetten

Cassetten niemals an Orten aufbewahren, die folgenden Umgebungseinfüssen ausgesetzt sind:

Direkte Sonneneinstrahlung (z.B. auf Fenstersims), hohe Temperaturen (z.B. geben Heizkörper).
Starke elektromagnetische Felder (z.B. ),...,!,...,!,...,!,...,!, ...),...,!, ...), ...), ...), ...), ...), ...), ...), ...), ...), ...), ...), ...), ...), ...), ...), ...), ...)
Stärke elektromagnetische Felder (z.B. ),...,!,...,!,...,!, ...
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
],.
]
].
].
].
].
].
].
].
].
].
].
].
].
].
].
].
].
].
].
].
].
].
].
].
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
]
}
}
}
}
}
}
}
}
}
}
}
}
}
}
}
}
}
}
}
}
}
}
}
}
. [ \begin{array}{l} \text { Starke elektromagnetische Felder (z.B. } \ \text { ),...,! }\text { ), }\text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \ \text { ), }\text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \text { }, \ \text { ) }\ \end{array} ]
Hohe Luftfeuchtigkeit, starke Staubeinwirkung oder sonstige startverschmutzte Umgebungen.
Cassetten niemals heftigen Stöhen oder Erschüttungen aussetzen.
Wie empfehlen, C-120-Kassetten nicht zu verwenden, da es zu Bandverschlin-gungen und schweren Betriebsstörungen kommt kann.

Bandsorte

Bandsortenwahl:

Die automatische Bandsortenwahl (Metall- und Chromband (Kobaltband)) besteht nur einwandfrei, wenn Cassetten entsprechende Identifikationsöffnungen vorweisen.

*Dolby Rauschunterrückung hergestellt unter Lizenz von Dolby Laboratories Licensing Corporation.

DOLBY und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories Licensing Corporation.

Handhabung von CDs

Dieses Gerät spielt ausschließlich CDs ab, die mit dem Zeichen "11111111" gekennzeichnet sind. Andere CDs sind nicht verwendbar.

Eine CD stets mit nach oben weisendem Etikett einlagen. (CDs enthalten Signale nur auf einer Seite).
Zur CD-Entnahme aus der Schutzhülle den mittleren Nabenkranz andrücken und die CD beim Entnehmen vorsichtig am Rand fassen.

TASCAM CDA700 - Handhabung von CDs - 1
Entnehmen der CD

TASCAM CDA700 - Handhabung von CDs - 2
Die CD am Rand Halten

Fingerabdrücke, Staub etc. vorsichtig mit einem weichen fusselfreien Tuch entfernen.

TASCAM CDA700 - Handhabung von CDs - 3
Gerade nach außen wischen

Zur Reinigung niemals Farbverdūnner, Benzin oder Alkohol verwenden, da diese und sonstige Lösungsmittel die CD-Oberfläche irreparabel beschädigen.
CDs nach dem Abspielen stets in ihrer Schutzhülle aufbewahren, um Kratzer etc. zu vermeiden. Kratzer konnen bei der CD-Wiedergabe Laser-Fehlabastungen verursachen.
CDs niemals langdauernd direkter Sonneneinstrahlung, hohen Temperatoren oder hoher Luftfeuchtigkeit aussetzen.

Bei Einwirkung extrem hoher Tempera-turen kann es zu CD-Verwerfungenkommen.

Niemals die CD-Etikettseite bekleben oder mit einem Kugelschreiber beschritten!

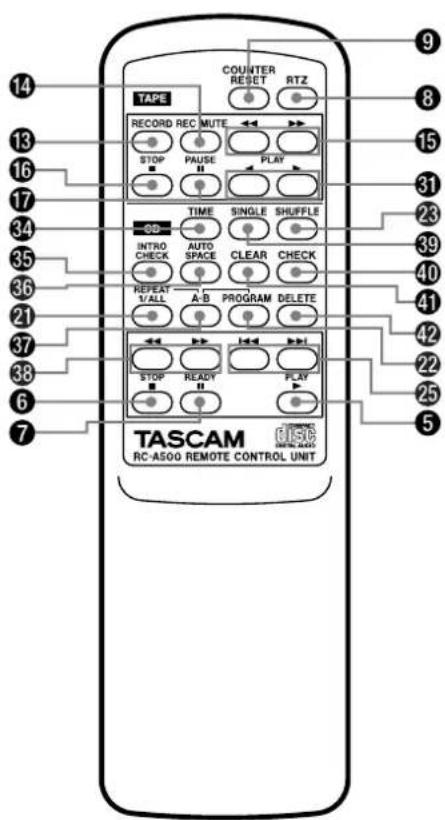

Fernbedieneinheit

Die Fernbedieneinheit bei Gebrauch auf den Fernbediensensor am Deck ausrichten.

TASCAM CDA700 - Fernbedieneinheit - 1

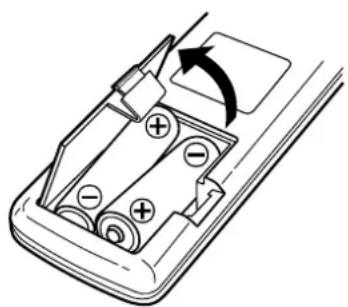

■ Einlagen der Batterien

Die Batteriefach-Abdeckung entfernen.
Zwei Batterien "AA" (R6, SUM-3) polrlichtig ( /) einlagen.
Die Abdeckung wieder einwandfrei anbringen.

Batteriewechsel

Muß der Abstand zwischen Gerät und Fernbedieneinheit zur Funktionsauslösung verringgert werden, wird ein Batteriewechsel notwendig. Stets zwei neue Batterien einlagen.

Batterie-Vorsichtsmaßregeln

Die Batterien stets polrlichtig ( / ) einlagen.
Stets zwei Batterien der gleichen Ausführung verwenden. Niemals gleichzeitige gebrauchte und eine neue Batterie verwenden.
- Sowohl Einweg- als auch wiederaufladbare Batterien sind verwendbar. Die Sicherheitshinweise auf den Batterien beachten.

Bei längerem Nichtgebrauch (über einen Monat) sollen den Batterien entnommen werden, um dem Auslaufender Batterien vorzubeugen. Ausgelaufene Batterien entnehmen und nach Säubern des Batteriefachs gegen frische auswechseln.
Batterien niemals erhitzen, zerlegen oder zur Entsorgung verbrennen.

Netzspannungsumstellung (Nur für allgemeine Exportmodelle)

Vor der Umstellung des Netzspannungswährers unbedingt das Netzkabelabziehen!

Der Spannungswahler befindet sich an der Geräterückseite.
Mit einem Flachklingen-Schraubenreher wie erforderlich auf Position 230 V oder 120 V stellen.

Anschlüsse

Vor der Anschlußherstellung alle einbezogenen Geräte ausschalten. Auf einwandfrei Kanalzuweisung ((Kennzeichen L) links/(Kennzeichen R) rechts) achtEN.
- Für alle eingesetzten Geräte die zugehörige Bedienungsanleitung durchlehen.

■ Signalkabel

Line-Eingang/-Ausgang (LINE INPUT/OUTPUT) (symmetrisch/unsymmetrisch)

These Buchsen mit einem Mischpult, Cassettenrecorder etc. verbinden.

Die Buchsen LINE OUTPUT geben das CD- oder Cassettenbandsignal ab. Werden CD und Cassettenband gleichzeitig wiederergegeben, hat das Cassettenbandsignal Vorrang.

CD-Line-Ausgang (CD LINE OUTPUT) (symmetrisch/unsymmetrisch)

These Buchsen mit den Buchsen CD, DAT oder AUX eines Stereo-Veränderkers verbinden.
Die Buchsen CD LINE OUTPUT geben stets das CD-Signal abl.

Digital-Ausgang (DIGITAL OUTPUT)

These Cinchbuchsen liefern das Digital-Audiosignal im SPDIF-Format.

Achtung:

Falls dieser CD-Spieler Interferenzen beim UKW-Tuner, TV-Empfänger etc. verursacht, auf ausreichenden Abstand achten.

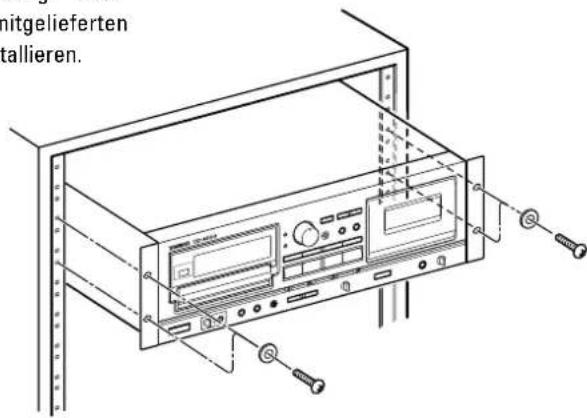

Gestelleinbau

Das Deck wie gezeigt unter
Vewendung der mitgelieferten
Einbauchrauben installieren.

TASCAM CDA700 - Gestelleinbau - 1

Steuersignal-Eingang/Ausgang (CONTROL I/O) (Parallel-Port)

An thisem 15poligen Sub-D-Steckverbinder kann ein entspruchend geeigneter Controller angeschlossen werden. Die Pinbelegung des Steckverbinders liegt wie folgt vor:

Pin-Nr.	Komponente & Signal Richtung Funktion
1	CASSETTE BEREIT EINGABE		Steuerbefehle von externen Controllern; aktiv wenn LOW (Erdpotentia/l für 30 ms oder länger)
2	CASSETTE RÜCKW.-WIEDERGABE EINGABE
3	CASSETTE VORW.-WIEDERGABE EINGABE
4	CD RÜCKW.-SUCHLAUF EINGABE
5	CD VORW.-SUCHLAUF EINGABE
6	CD STOPP EINGABE
7	CD BEREIT EINGABE
8	ERDE	—	—
9	CASSETTE STOP EINGABE		Steuerbefehle von externen Controllern; aktiv wenn LOW (Erdpotentia/l für 30 ms oder länger)
10	CASSETTE VORSPULEN EINGABE
11	CASSETTE RÜCKSPULEN EINGABE
12	CASSETTE WIEDERGABE-TALLY ABGABE		Signalisierung des Laufwerksstatus bei offenem Kollektor (15 V max. zulässige Spannung, 80 mA max. zulässiger Strom)
13	CD WIEDERGABE-TALLY ABGABE
14	CD FADER START/BEREIT EINGABE		Aktiv wenn LOW (Erdpotentia/l für 500 ms bei EIN/AUS)
15	CD BEFEHL AUSFühREN EINGABE		Aktiv wenn LOW (Erdpotentia/l für 100 ms)

Netzkel

Bei Netzanschluß sichergehen, daß die vorgeschriebene Netzspannung vorliegt.

Kopfhorerbuchse

Für den Anschluß eines Stereokopfhörers.

Die Kopfhörerlaufstarke einstehen.

TASCAM CDA700 - Kopfhorerbuchse - 1

TASCAM CDA700 - Kopfhorerbuchse - 2

TASCAM CDA700 - Kopfhorerbuchse - 3

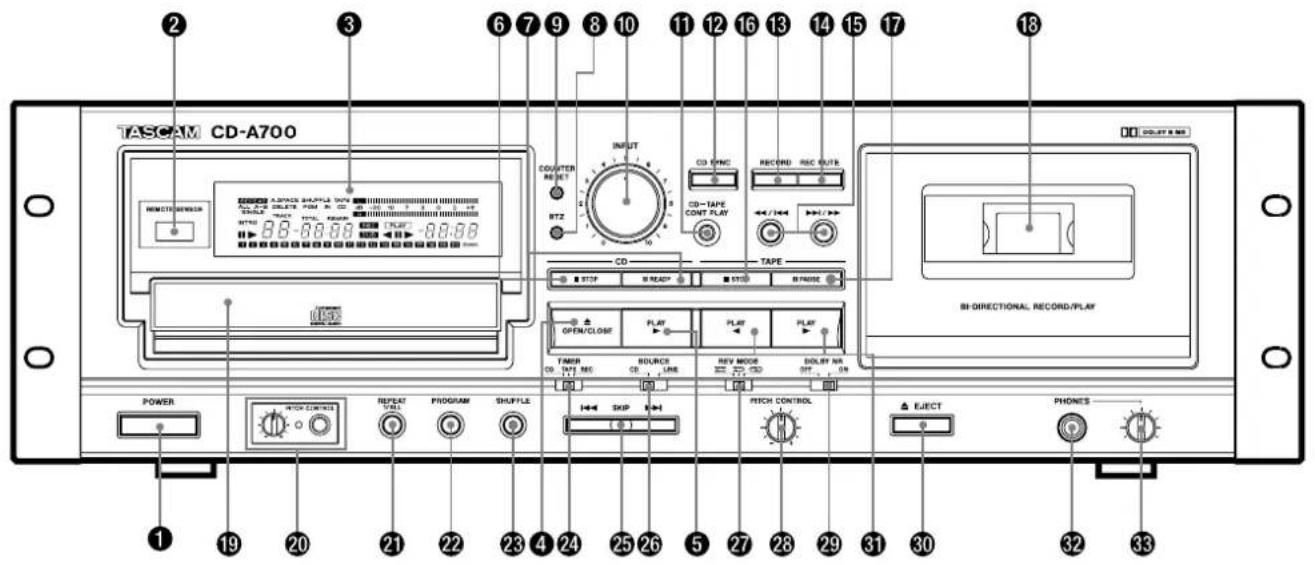

1 Netzschalter (POWER)
Fernbediensensor (REMOTE SENSOR)

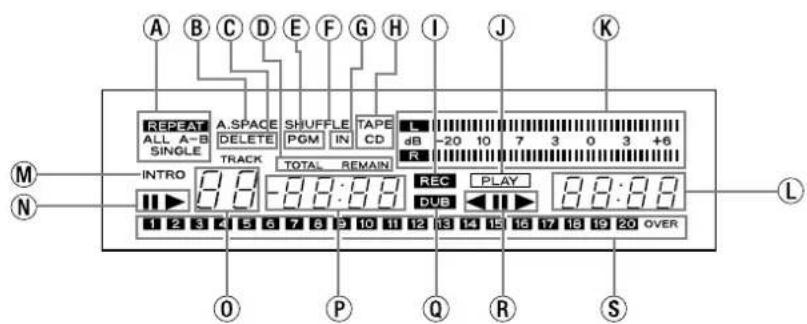

Mehrfachanzeige-Displayfeld

A Wiederholanzeige (REPEAT)
Auto-Einfuganzeige (A.SPACE)
CLoschanzeige (DELETE)
①Zeitmodusanzeige
EProgrammieranzeige (PGM)
FZufallswiedergabe-Anzeige (SHUFFLE)
⑥ CD-Eingangsanzeige (IN)
Band/CD-Anzeige (TAPE/CD)
① Aufnahmeanseige (REC)
① Bandwiedergabeanzeige (PLAY)
K Pegelmeter
Bandzahler
M Anspielsuchlaufanzeige (INTRO)
NCD-BereitschaftsWiedergabeanzeige (I/
① Titelanseige
PZeitzahleranzeige
① Kopieranzeige (DUB)
Bandlaufrichtungs-/ Pausenanzeige (AII)
⑤Musikkalender

4 Offnen-/SchlieBen-Taste (OPEN/CLOSE ▲)
CD-Wiedergabetaste (CD PLAY
CD-Stoppaste (CD STOP)
CD-Bereitschaftsstaste (CD READY II)

Nullrücklauftaste (RTZ)
Zählerrückstelltaste (COUNTER RESET)
Eingangspegelregler (INPUT)
Taste für kontinuierliche Wiedergabe (CD-TAPE CONT PLAY)
CD-Synchron-Kopiertaste (CD SYNC)
Aufnahmetaste (RECORD)
14 Stummaufnahmetaste (REC MUTE)
UmspluCPS-Tasten

$$ (\triangleleft / \mid \triangleleft \triangleright \mid / \triangleright \triangleright) $$

⑥ Bandstopptaste (TAPE STOP
Bandpausentaste (TAPE PAUSE II)
Cassettenhalter
CD-Halter
CD-Geschwindigkeitsfeintaste (PITCH CONTROL) / Geschwindigkeitsfeinregler
Wiederholtaste (REPEAT 1/ALL)
2Programmiermodustaste (PROGRAM)
Zufallswiedergabetaste (SHUFFLE)
© Timer-Schalter (TIMER)
Titelsprungtasten (SKIP 1-▶▶1)
26 Signalquellenwahler (SOURCE)
2 Umkehrmodusschalter (REV MODE)
Geschwindigkeitsfeinregler (PITCH CONTROL)
Dolby-Rauschunterrückungsschalter (DOLBY NR)
Auswurftaste (EJECT ▲)
③ Bandwiedergabetasten (TAPE PLAY /
Kopfhorerbuchse (PHONES)
Kopfhörer-Lautstärkeregler
Zeittaste (TIME)
An Spielsuchlaustaste (INTRO CHECK)
Taste für automatische Leerabschnitteneinführung (AUTO SPACE)
Abschnittstaste (A-B)
CD-Suchlauftaste (CD SEARCH
Einzeltiteltaste (SINGLE)
40 Prüfaste (CHECK)
4Löschtaste (CLEAR)
42Löschprogrammiertaste (DELETE)

Grundsätzliche Bedienschritte

Den Schalter POWER drucken.

TASCAM CDA700 - Grundsätzliche Bedienschritte - 1

Die Taste OPEN/CLOSE (△) drücken.

TASCAM CDA700 - Grundsätzliche Bedienschritte - 2

Der CD-Halter wird ausgefahren. Eine CD vorsichtig mit nach oben weisendem Etikett einlagen. Die CD muß in der Mitte des CD-Halters, innerhalb der CD-Vertiefung, eingesetzt werden.

TASCAM CDA700 - Grundsätzliche Bedienschritte - 3

Fur CD-Singles (8 cm)

FürnormaleCDs (12cm)

Die Taste OPEN/CLOSE (▲) erneut betäti-gen.

Der CD-Halter wird eingefahren.
Nach weniger Sekunde erscheidt die folgende Anzeige.

TASCAM CDA700 - Grundsätzliche Bedienschritte - 4

Die Taste CD PLAY () betätigten.

Die Wiedergabe startet beim ersten Titel, die Wiedergabeanzeige leuchtet.

TASCAM CDA700 - Grundsätzliche Bedienschritte - 5

Bei Wiedergabe blinkt im Musikkalender jeweils die Nummer des Abspiel-Titels.
- Nach vollständiger Wiedergabe erlischt die zugehörige Titelnummer des Musikkalenders.

■ Bei ausgefahrenem CD-Halter

Wenn die Taste CD PLAY( ) betägt wird:

Der CD-Halter wird eingefahren und die Wiedergabe startet mit dem ersten Titel.

TASCAM CDA700 - ■ Bei ausgefahrenem CD-Halter - 1

Wiedergabestopp

Die Taste STOP betätgen. Das Laufwerk wird gestopt.

TASCAM CDA700 - Wiedergabestopp - 1

Entnehmen der CD:

Die Taste OPEN/CLOSE (▲) betätigen. Die Wiedergabe stoppt und der CD-Halter wird ausgefahren. Das Gerät schaltet auf den Anfangsstatus.

TASCAM CDA700 - Wiedergabestopp - 2

Kurzzeitige Wiedergabeunterbrechung (Wiedergabebereitschaft):

Die Taste II betätigten. Die Wiedergabe wird bei der vorliegenden Laserabnehmerposition unterbrochen. Die Pausen-anzeige II leuchtet. Zur Wiedergabe-fortsetzung die Taste oder II betätigten.

TASCAM CDA700 - Wiedergabestopp - 3

VORSICH:

Den CD-Halter-Einschub oder -Ausschub niemals behindern und keinerlei Druck auf den CD-Halter ausüben.

Titelsuchlauf

Titelsuchlauf mit den Tasten (1-1/1)

Titelanfänge konnen mit Hilfe der Tasten SKIP 一一 / 一一 auf einfache Weise angewählt werden. Dieser Modus wird im Displayfenster TRACK angezeigt.

These Funktion arbeiten auch bei der programmierten Wiedergabe, allerdings nur für die programmierten Titel.

■ Versetzen zum nachten Titel Die Taste betätigen.

Bei jedem Druck auf die Taste wird der Laserabnehmer zum Anfang des jeweils nachfolgenden Titels weitergesetzt. Diese Funktion ist bis zum letzten CD-Titel verfügbar. Wird diese Tasse nach Erreichen des letzten Titels betägt, unterbleibt die Weitersetzung des Laserabnehmers.

TASCAM CDA700 - Titelsuchlauf mit den Tasten (1-1/1) - 1

■ Versetzen zum vorhergehenden Titel. Die Taste betätigten.

Bei Betätigen der Taste wird der Laserabnehmer zum Anfang des vorliegenden Titels versetzt. Soll der Anfang des vorhergehenden Titels angewählt werden, muß diese Taste zweimal betätig werden.

Auf diese Weise kann der Laserabnehmer bis zum Anfang des ersten Titels rückgesetzt werden.

TASCAM CDA700 - Titelsuchlauf mit den Tasten (1-1/1) - 2

■ Musik-Suchlaufasten (SEARCH

Bei Wiedergabe oder-bereitschaft kann die Abspielposition unterbrechungsfrei beschleunigt in beiden Richtungen versetzt werden. Zum Vorwärtssuchlauf die Taste

auf der Fernbedienung oder die Taste am Gerat gedrückt halten. Zum Rückwartssuchlauf die Taste auf der Fernbedienung oder die Taste am Gerat gedrückt halten.

Da bei diesen Suchlauf das zeitgeraffte Tonsignal bei verringerter Lautstärke mitgehört werden kann, ist so die Anzahl einer neuen CD-Abspielposition möglich. An der gewünschten CD-Abspielposition einfach die Taste freigeben. Der CD-Spieler schaltet wieder auf den ursprünglichen Modus.

TASCAM CDA700 - ■ Musik-Suchlaufasten (SEARCH - 1

Programmierte Wiedergabe

These Funktion ermittelungen in beliebiger Reihenfolge programmierten Titeln (max. 20).

■ Programmierung von CD-Titeln

Beispiel:

Im Stoppmodus die Titelfolge 5 2 8programmieren.

1. Die Taste STOP (■) betätigen.

2. Die Taste PROGRAM betätigten.

Das Gerät schaltet auf den Programmiermodus. Die Anzeige PGM leuchtet.

TASCAM CDA700 - Die Taste PROGRAM betätigten. - 1

3. Abwechselnd die Taste(n) SKIP und die Taste PROGRAM in der gezeugten Reihenfolge betätigten.

TASCAM CDA700 - Abwechselnd die Taste(n) SKIP und die Taste PROGRAM in der gezeugten Reihenfolge betätigten. - 1
(5 anwahlen) (2 anwahlen)(abspeichern)

TASCAM CDA700 - Abwechselnd die Taste(n) SKIP und die Taste PROGRAM in der gezeugten Reihenfolge betätigten. - 2
(8 anwahlen) (abspeichern)(abspeichern)

4. Die Taste CD PLAY () drucken.

Die programmierte Wiedergabe startet beim ersten Programmtitel.

TASCAM CDA700 - Die Taste CD PLAY () drucken. - 1

Titel konnen nur programmiert werden, wenn der CD-Spieler auf Stopp geschalte t.
Die programmierte Titelfolge wird nach vollständiger programmierter Wiedergabe oder bei Abbruch der programmierten Wiedergabe mit der Stoptaste im Speicher beibehalten.
Die programmierte Titelfolge wird gelöscht, wenn die Stoptaste im Stoppmodus gedrückt wird.
Zum Verlassen des programmierten Wiedergabemodus nochmals die Programmiertaste betätigten.
- Bei der programmierten Wiedergabe bezieht sich die Restzeitanseige TOTAL REMAIN auf die Restzeit der verbleibenden programmierten Titel ab der vorliegenden Abspielposition.
- Werden Titel mit Titelnummern über 32 programmiert, kann die Anzeige TOTAL entfallen (die Anzeige "nn: nn" erscheint stattdessen.).

Anzeige der Gesamtspielzeit aller programmierten Titel

Hierzu im Programmiermodus die Taste TIME drucken.

Durch nochmaliges Betätigungen der Taste TIME schaltet der CD-Spieler erneut auf den Programmiermodus.

TASCAM CDA700 - Anzeige der Gesamtspielzeit aller programmierten Titel - 1

■ Überprüfung der Programmierung

1. Im Programmiermodus die Taste CHECK drucken.

Die Nummer des ersten programmierten Titels wird zusammen mit der blinkenden Programmfolgenummer "P-01" angezeigt.

2. Jeder weitere Druck auf die Taste CHECK ruft die Anzeige für den jeweils nachsten programmierten Titel auf.

Die zugehörige Programmfolgenummer "P-XX" blinkt.

Nach Anzeige der letzten programmierten Titelnummer schaltet der CD-Spieler bei Betätigkeiten der Taste CHECK erneut auf den Programmiermodus zurück, so daß weitere Titel programmiert werden können.
Die Nummern der abgespeicherten programmierten Titel werden im Musikkalender angezeigt. Da die Musikkalenderanzeige auf 20 Titel begrenzt ist, werden darüberliegende Titelnummern durch die Leuchtanzeige "OVER" bestätigt.

Lösung programmierter Titel

Mit Taste CLEAR kann die jeweils zuletzt abgespeicherte Titelnummer gelöscht werden.

TASCAM CDA700 - Lösung programmierter Titel - 1

Löschprogrammierung

Bei diesen Programmierverfahren werden ausschließlich die Titel programmiert, die nicht wiedergegeben werden sollen. Dies ist vorteilhaf, wenn eine CD Titel enthalt, die Sie nicht horen möhen.

1. Die Taste STOP (■) betätigten.

2. Die Taste DELETE betätigten.

Der CD-Spieler schaltet auf den Löschprogrammiermodus. Die Displayfeldanzeigen "DELETE" und "PGM" leuchten.

3. Abwechselnd die Taste(n) ↓ und die Taste PROGRAM in der gewünschten Reihenfolge betätigten.

4. Die Taste CD PLAY () betätigen.

Die Wiedergabe startet für die nicht gelöschten Titelnummern.

Zur Überprüfung der Gesamtspielzeit der nicht gelöschten Titelnummern im Löschprogrammiermodus die Taste TIME drucken.
Durch nochmaliges Betätigkeiten der Taste TIME schaltet der CD-Spieler erneut auf den Löschprogrammiermodus.
Im Löschenprogrammiermodus die Taste CHECK drücken, um die Nummer des ersten gelöschten Titels anzuzeigen.
Jeder weitere Druck auf die Taste CHECK ruft die Anzeige für die jeweils nachste gelöschten Titelnummer auf. Nach Anzeige der letzten gelöschten Titelnummer schaltet der CD-Spieler bei Betätigten der Taste CHECK erneut auf den Löschprogrammiermodus darüber, so daß weitere Titelnummern gelöscht werden können.
Mit Taste CLEAR kann die jeweils zuletzt durchgeführte Titelnummerlösung rückgangig gemacht werden.
Zum Verlassen des Löschprogrammiermodus im Stoppmodus die Taste STOP (■) betätigen.

Zufallswiedergabe

1. Im Stoppmodus die Taste SHUFFLE betätigten.

Die Displayfeldanzeige SHUFFLE leuchtet.

TASCAM CDA700 - Im Stoppmodus die Taste SHUFFLE betätigten. - 1

2. Die Taste CD PLAY () betätigten.

Die Wiedergabe erfolgt bei zufällig bestimmter Titelreihenfolge.

TASCAM CDA700 - Die Taste CD PLAY () betätigten. - 1

Bei ausgelöster Zufallswiedergabe kann mit Taste ein neuer ZufallsTitel angewählt werden. Mit der Taste kann der vorliegende Titel von Anfang an erneut abgeschweit werden.
Ein bereits einmal abgespielter Titel wird nicht mehr aufgerufen.
Zum Verlassen des Zufallswiedergabemodus nochmals die Taste SHUFFLE betätigten. Herauf werden alle verbleibenden Titel ab dem vorliegenden Titel in normaler Reihenfolge abgespielt.

Geschwindigkeitsfeinregler

Mit thisem Regler laßt sich die Bandgeschwindigkeit feineinstehen.

TASCAM CDA700 - Geschwindigkeitsfeinregler - 1

Der Regler PITCH CONTROL arbeitet ausschließlich im Stoppmodus. Nach Betätigten von Taste PITCH CONTROL leuchtet die Anzeige PITCH CONTROL. Nun kann mit dem Regler PITCH CONTROL die Bandgeschwindigkeit fein eingestellt werden: nach rechts drehen, um die Geschwindigkeit zu erhöhen (höhere Tonlage), nach links drehen, um die Geschwindigkeit zu verringern (tiefere Tonlage).

Bei Regleranschlag im Uhrzeigersinn wird eine um ca. 12% erhöhte Bandgeschwindigkeit erzielt.
Bei Regleranschlag gegen den Uhrzeigersinn wird eine um ca. 12% verringte Bandgeschwindigkeit erzielt.

Wiedergabewiederholung

Die Wiedergabewiederholung kann für einen Titel, die gesamte CD oder einen vorbestimmten CD-Abschnitt (A-B) durchgeführt werden.

Zum Verlassen des Wiedergabewiederholmodus nochmals die Taste REPEAT betätigten.

■ Wiederholung eines Titels (Einzeltitelwiederholung)

1. Die Taste REPEAT 1/ALL betätigen.

Die Anzeigen REPEAT und SINGLE leuchten.

TASCAM CDA700 - Die Taste REPEAT 1/ALL betätigen. - 1

2. Den gewünschten Titel mit Taste und/oder aufrufen.

Jeweils nach der vollständigen Wiedergabe wird der gleiche Titel nochmals aufgerufen und erneut abgespielt. Diese Wiederholung kann beliebig oft erfolgen.

TASCAM CDA700 - Den gewünschten Titel mit Taste und/oder aufrufen. - 1

■ Wiederholung aller CD-Titel (Gesamtwiederholung)

Die Taste REPEAT 1/ALL zweimal betätigten.

Die Anzeigen REPEAT und ALL leuchten.

Die Taste CD PLAY () betätigten.

Die Wiedergabe startet. Jeweils nach der vollständigen Wiedergabe aller Titel wird erneut der ersten Titel angewählt und die CD wird nochmals abgeschweit. Diese Wiederholung kann beliebig oft erfolgen.

■ Wiedergabe eines CD-Abschnittes (A-B-Abschnittswiederholung)

Die Wiedergabe beliebig vor dem Abschnittsstartpunkt auslösen.
Den Abschnittsstartpunkt (A) durch Drucken der Taste A-B markieren.

Die Anzeigen REPEAT und A- leuchten, die Anzeige B blinkt. Dies bestätigt, daß A abgespeichert wurde.

TASCAM CDA700 - ■ Wiedergabe eines CD-Abschnittes (A-B-Abschnittswiederholung) - 1

3. Im nachfolgenden Abspielbereich der CD den Abschnittsendpunkt (B) durch Drücken der Taste A-B markieren.

Hierauf leuchtet Anzeige B konstant zur Bestätigung, daß B abgespeichert wurde. Hierauf wird die Abschnittswiederholung ausgelost.

Der CD-Spieler wechselt auf Punkt A und setzen die Wiedergabe hier fort.

Wird Punkt B erreicht, erfolgt erneuter Wechsel auf Punkt A und Wiedergabe bis Punkt B. Dieser Vorgang wird beliebig oft wiederholt.

Nach der Abspeicherung von Punkt A kann Punkt B Schneller mit den Tasten oder angewählt werden.
Zum Verlassen des Abschnittswiederholungsmodus nochmals die Taste A-B betätigten.

TASCAM CDA700 - Im nachfolgenden Abspielbereich der CD den Abschnittsendpunkt (B) durch Drücken der Taste A-B markieren. - 1

■ Wiederholung programmierter Titel

Die Wiederholfunktion ist auch bei programmierter Wiedergabe einsetzbar.

Zur Wiederholung aller programmierten Titel die Taste REPEAT 1/ALL zweimal drücken. (Sicherstellen, daß hierauf die Anzeigen REPEAT und ALL leuchten.)

TASCAM CDA700 - ■ Wiederholung programmierter Titel - 1

Zähleranzeige

Der Zähler kann auf die folgenden Zeitanzeigefunktionen geschlossen werden:

TASCAM CDA700 - Zähleranzeige - 1

①CD-Gesamtzeit

Nach Einfahren des belegten CD-Halters werden CD-Gesamtspielzeit und CD-Gesamttitelzahl angezeigt.

② Laufzeititanzeige

Ab Wiedergabestart wird die Titellaufzeit in Minutes und Sekunden angezeigt.

③ Restzeitanzeige (REMAIN)

Erfolggt, wenn Taste TIME einmal gedrückt wird. So kann die Titelrestzeit schnell überprüft werden.

④ Gesamtrestzeitanzeige (TOTAL REMAIN)

Erfolggt, wenn Taste TIME zweimal gedrückt wird. Die Restzeitanzeige bezieht sich auf die gesamte verbleibende Spielzeit ab der vorliegenden Abspielposition. Die Anzeige erfolgt während der Wiedergabe bei Abwartszahlung bis "00:00".

TASCAM CDA700 - ④ Gesamtrestzeitanzeige (TOTAL REMAIN) - 1

Wird angezeigt, wenn Taste TIME dreimal gedrück wird. Die gezeigte Zeit ist die Laufzeit ②.
Wird bei herkommlicher Wiedergabe ein Titel mit einer Titelnummer über 32 abgespielt, unterbleibt die Restzeit-anzeige, auch wenn die Taste TIME betetzt wird. Im Zeitanzeiebereich erscheidtstattdessen die Meldung "nn:nn".

Automatische Leerabschnittteinfigung

These Funktion fegt automatisch zwischen den einzelnen Titeln eine 4 Sekunden dauernde Pause ein, so daß zwischen allen Titeln gleicher Abstand gegeben ist. Hierzu die Taste AUTO SPACE drucken, so daß die Anzeige A.SPACE leuchtet. Zum Verlassen des Einfugmodus nochmals die Taste AUTO SPACE drucken, so daß die Anzeige erlischt.

TASCAM CDA700 - Automatische Leerabschnittteinfigung - 1

Anspielsuchlauf

Für einenchnellen CD-Inhaltsüberblick werden jeweils die ersten 10 Sekunden von jedem Titel angespielt.

Die Taste INTRO CHECK drucken.

Die Anzeigen INTRO und leuchten.

Zum Verlassen des Anspielmodus nochmals die Taste INTRO CHECK drucken.
Die Anspielfunktion ist auch in Verbindung mit der Zufallswiedergabe, programmierten Wiedergabe und Gesamtwiederholfunktion einsetbar.

TASCAM CDA700 - Anspielsuchlauf - 1

Einzelwiedergabe

Die Taste SINGLE drücken. Die Displayfeld-Anzeige SINGLE leuchtet.
Den gewünschten Titel mit den Tasten SKIP wie erforderlich aufrufen.
Der aufgerufen Titel wirdomal abgespielt. Am Titelende schaltet der CD-Spieler auf Stopp.
Zum Verlassen des Einzelwiedergabemodus nochmals die Taste SINGLE drucken.

TASCAM CDA700 - Einzelwiedergabe - 1

Wiedergabe

Mit Taste POWER einschalten.
Mit Schalter REV MODE den Bandlaufmodus bestimmmen.

Einstellung	Bandlauf
	Wiedergabe einer Seite
	Seite A → Seite B → Stopp
	→ Seite A → Seite B —Das Band wird nach 5 Abläufen gestopt.

Eine bespielte Cassett einlagen. Die Bandöffnung muß nach unter, Seite A muß nach außen weisen.
Mit Schalter DOLBY NR die Rauschunterstützung aktivieren (ON) oder deaktivieren (OFF).
Zum Wiedergabestart die Taste oder drücken.
Die Lautstärke am Versteller einstehen.
Zum Wiedergabestopp die Taste STOP (■) drucken.

Einlagen einer Cassette

Das Band straffen. Hierzu die Nabe mit einem Finger oder Bleistift etc. drehen.
Hinweis: Nicht das Band berühren! Fingerabdrücke verursachen Staub- und Schmutzablagerungen.
Zum Offnen des Cassettenhalters die Auswurftaste ()^* drucken.
Eine Cassette mit nach unter weisender Bandöffnung einlagen.
Den Cassettenhalter vorsichtig undrücken.

TASCAM CDA700 - Einlagen einer Cassette - 1

TASCAM CDA700 - Einlagen einer Cassette - 2

*Hinweis:

Der Cassettenhalter kann bei Aufnahme oder Wiedergabe nicht geöffnet werden.
- Werde das Gerät bei Aufnahme oder Wiedergabe ausgeschaltet, ist der Cassettenauswurf ggf. nicht möglich. In dieser Fall das Gerät einschalten und hierauf die Auswurftaste drücken.

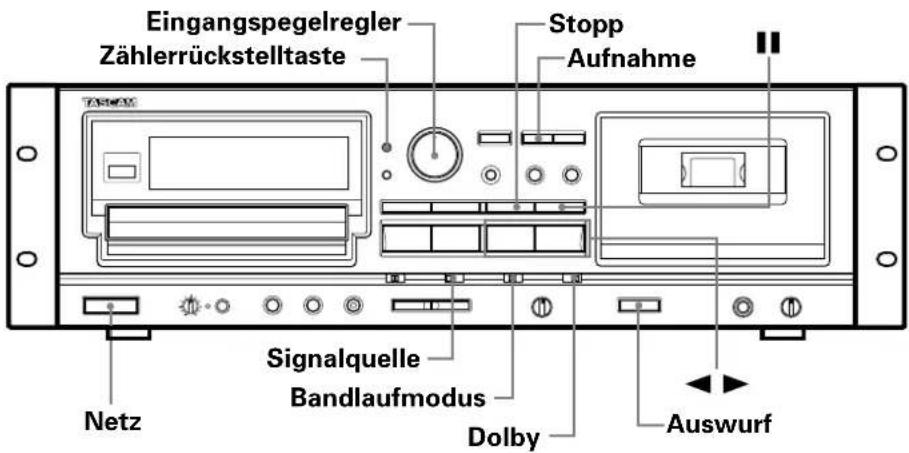

TASCAM CDA700 - *Hinweis: - 1

Aufnahme

Mit dem Schalter POWER einschalten.
Den Bandlaufmodus mit Schalter REV MODE bestimmen.
Sollen beiden Seiten bespielt werden, den Schalter REV MODE auf oder sollen.
Wird die Aufnahme mit Taste ausgelöst, erfolgt die Aufnahme nur für eine Bandseite.
Soll nur eine Seite bespielt werden, den Schalter REV MODE auf stellen.
Eine bespielbare Cassette einlagen.
Sicherstellen, daß die Aufnahmearungen am Cassettenrücken vorhanden sind. Falls nicht, die Lösenschutzöffnungen mit Klebeband abdecken.
Mit Schalter SOURCE die Signalquelle bestimmten.
Bei Vorwahl "CD" gilt der eingebaute CD-Spieler als Signalquelle.
Bei Vorwahl "LINE" wird die an den Buchsen "LINE INPUT" anliegende Signal-quelle vorgewählt.
Mit Schalter DOLBY NR die Rauschunterrückung aktivieren (ON) oder deaktivieren (OFF).
Mit Taste RECORD das Deck auf Aufnahmebereitschaft schalten (die Anzeigen REC und leuchten).
Den Aufnahmepegel mit Pegelregler INPUT so aussteuern, daß Pegelspitzen kurz im Bereich "0 dB" (Normal- oder Chromband) bzw. im Bereich "+"3 dB" (Metalband) angezeigt werden.

TASCAM CDA700 - Aufnahme - 1

TASCAM CDA700 - Aufnahme - 2

Zum Aufnahmestart nochmals die Taste PAUSE (II) drucken.

Zur kurzzeitigen Aufnahmeverbrechung die Taste PAUSE (I) drücken. Zur Aufnahmefortsetzung die Taste PAUSE (II) oder die Taste PLAY (▲) drücken. Wird bei Aufnahmepause die Taste gedrück, deren Anzeige (▲ oder ) leuchtet, erfolgt der Aufnahmestart. Wird die Taste gedrück, deren Anzeige nicht leuchtet, wird nur die Band-laufrichtung gewechselt. Zum Auf-nahmestart die gleiche Taste nochmals drucken.
Zum Aufnahmestopp die Taste STOP (■) drucken.

Loschen

Bereits auf dem Band aufgezeichnete Signale werden bei der Neuaufnahme automatisch gelöscht und durch die Neuaufnahme ersetzt. Um ein Band ohne Neuaufnahme zu loschen, den Pegelregler INPUT auf "0" stellen und die Aufnahme starten.

VORSICHT

Das Aufzeichnen von kommerziell bespielen Cassetten, Schallplatten, Sendeprogrammen und anderen Medien kann gegen das Urheberrecht verstoßen. Die gesetzlichen Bestimmungen vor der Aufnahme überprüfen.

Bandzahler

Der Bandzahler zählt aufwarts bei Vorwartsrichtung und abwarts bei Rückwartsrichtung. Die Anzeige kann mit Taste COUNTER RESET auf "0000" rückgestellt werden.

Bandversetzung bis zur Zähler-nullanzeige (Nullrücklauf)

Durch Drucken der Taste RTZ (Return To Zero) wird das Band bis zum Erreichen der Zählernullanzeige "0000" umgespult. Hierauf wechsel das Deck auf Stopp.

Die Nullrücklauf-Funktion arbeitet nicht, wenn die Zähleranzeige im Bereich zwischen "99996" und "0004" liegt.

Geschwindigkeitsfeineinstellung

Bei Wiedergabe kann die Bandgeschwindigkeit feineingestellt werden, um Klangabweichungen zu kompensieren oder bewuft einzusetzen.

Den Regler PITCH CONTROL nach rechts drehen, um die Bandgeschwindigkeit zu erhöhen (höhere Tonlage). Den Regler nach links drehen, um die Bandgeschwindigkeit zu verringn (tiefere Tonlage).

Bei Anschlag im Uhrzeigersinn ist die Bandgeschwindigkeit um ca. 12 % erhöht.
Bei Anschlag gegen den Uhrzeigersinn ist die Bandgeschwindigkeit um ca. 12% verringgert.

Umspulen

Im Stoppmodus dienen die Tasten und als Umspultasten (vorwarts/ ruckwarts).

Im Wiedergabemodus dieren diese Tasten als CPS-Tasten.

oder

CPS (Computomatic-Programm-Suchlauf)

Die CPS-Funktion ermoiglich den Zugriff auf einen beliebigen Titel zur Wiedergabe, wobei bis zu 15 Titel vor oder nach dem vorliegenden Titel übersprungen werden konnen. Der Suchlauf orientiert sich an den 4 Sekunden dauernden Leerabschnitten zwischen den einzelnen Titeln. Diese Leerabschnitte konnen mit der Stummaufnahmefunktion hergestellt werden.

Hinweise:

Die folgenden Anleitungsschritte 1 und 2 behandeln zur Vereinfachung nur die Vorwärtsrichtung () Die Bedienschritte gelten entsprechend fur die Rückwärtsrichtung ()
- Bei Wiedergabe arbeiten die Umspultasten (▶ und <▶) als CPS-Tasten. Am Gerät finden Sie die Tastenbeschriftung "▶/I▶▶" und auf der Fernbedienung die Tastenbeschriftung "▶▶" vor. In der folgenden Beschreibung werden diese Tasten als "▶" und "▶" angegeführrt.
1. Bei Vorwarts-Wiedergabe die Taste oder (wiederholt) drücken, bis die Anzahl der gewünschten Sprungtitel angezeigt wird. Taste dient zur Anzahl von nachfolgenden Titeln, Taste arbeitet entsprechend für vorhergehende Titel. Siehe auch die Tafel "Anzahl eines Titels mit der CPS-Funktion".

Wenn die Taste zu oft betätig wurde, kann die Zahl der angezeigte Sprungtitel mit Taste verringgert und damit berichtigt werden.
Bei Verwendung der Taste wird der{nachste Titel als Sprungtitel 1 gezahlt, während mit Taste der vorliegende Titel als Sprungtitel 1 gilt.
Das Band wird vorgaspult, bis die eingegebene Anzahl von Leerabschnitten erfasst wurde. Die Wiedergabe setzt dann am Anfang des gesuchten Titels wieder ein.

Hinweise zur CPS-Funktion

Der CPS-Suchlauf bezieht sich auf die 4 Sekunden langen Leerabschnitte zwischen den einzelnen Titeln. In den folgenden Fällen arbeitet diese Funktion ggf. nicht ordnungsgemäß.

Der Abstand zwischen einzelnen Titeln wird nicht als Leerabschnitt erkannt, wenn

der Leerabschnitt kürzer als 4 Sekunden Sekunden ist,
- der Leerabschnitt einen hohen Störpegel aufweist,
- langere Passagen einen geringen Signalpegel (klassische Musik etc.) aufweisen.

Anzahl eines Titels mit der CPS-Funktion

Beispiel: Siehe (1). Für Suchlauf zum 3. Titelanfang nach der vorliegenden Bandposition "CP03" wahren.

(1) (2)

Vorliegende Bandposition

TASCAM CDA700 - Anzahl eines Titels mit der CPS-Funktion - 1

Nachfolgend Vorangehend

Wenn "t" in Beispiel (1) kürzer ist als 4 Sekunden, wird das Interval nicht als Leerstelle gezahlt. In dieser Fall muß zur Wahl des 3. Titels "CP-02" an von "CP-03" eingegeben werden.

Vorliegende Bandposition

TASCAM CDA700 - Anzahl eines Titels mit der CPS-Funktion - 2

Nachfolgend Vorangehend

Stummaufnahme

Automatische 4-Sekunden-Leerabschnittteinfigung bei Aufnahme

Bei Aufnahme die Taste REC MUTE drucken. Ohne Bandlaufunterbrechung wird ein Leerabschnitt von ca. 4 Sekunden Dauer aufgezeichnet (die Anzeige RECORD blinkt). Herauf schaltet das Deck auf Aufnahmepause (die Anzeigen RECORD und PAUSE leuchten). Zur Aufnahmefortsetzung erneut die Taste PAUSE (II) drucken (die Anzeige PAUSE erlischt).

Automatische 4-Sekunden-Leerabschnitteanfugung bei Aufnahmepause Bei Aufnahmepause die Taste REC MUTE drucken. Der Bandlauf wird ausgelost, wobei ein Leerabschnitt wie oben beschrieben aufgezeichnet wird. Herauf schaltet das Deck erneut auf Aufnahmepause.
■ Herstellen eines Leerabschnittes von mehr als 4 Sekunden Dauer

Bei Aufnahme die Taste REC MUTE gedrück halten. Solange diese Taste gedrück gehalten wird, erfolgt eine Leerabschnittteaufzeichnung. Bei Freigabe der Taste REC MUTE wechselt das Deck auf Aufnahmepause. Zur Aufnahmefortsetzung die Taste PAUSE (II) drücken.

Eine bereits aktiviertes Stummaufnahme (blinkende Anzeige RECORD) kann durch nochmaliges Drucken der Taste REC MUTE aufgehoben werden, wobei die Aufnahme direkt fortgesetzt wird.

Mit der CD-Synchron-Kopierfungtion ist die Überspielung von CD auf Band entsprechend einfach.

Eine CD einlagen.
Einen bespielbare Cassette einlegen.
Mit Schalter DOLBY NR die Rauschunterrückung aktivieren (ON) oder deaktivieren (OFF).
Beim CD-Synchron-Kopiermodus arbeitet der Pegelregler INPUT nicht, da der Aufnahmepegel hierbei automatisch ausgesteuert wird.

Aufnahme ab Bandanfang

Im Stoppmodus die Taste CD SYNC drucken.

TASCAM CDA700 - Aufnahme ab Bandanfang - 1

Das Band wird bis zum Anfang zureckgespult und der Zahler wird auf "0000" ruckgestellt. Der CD-Spieler schaltet am Anfang des ersten Titels auf Bereitschaft.

Nach einer Stummaufnahme von ca. 10 Sekunden (um den Bandvorspann zu vermeiden) wird die Bandaufnahme zeitgleich mit der CD-Wiedergabe ausgelost.

Aufnahme ab einer beliebigen Bandposition

Das Band bis zur gewünschten Stelle umspulen. Dann die Taste STOP (■) drucken.
Die Taste RECORD drucken. Das Deck schaltet auf Aufnahmepause.
Die Taste CD SYNC drücken. Die CD-Kopieraufnahme wird an der vorgesehenen Bandstelle ausgelost.
Wahlrend der CD-Synchron-Kopieraufnahme arbeiten nur die Tasten STOP (CD), STOP (Band), OPEN/CLOSE und TIME.

■ Zuweisung der CD-Aufnahmetitel für Bandseite A und B (Programmierte A-B-Kopieraufnahme)

Mit dieser Funktion konnen CD-Titel zur Aufnahme auf Bandseite A oder B vorgemerkt werden.

Die Taste PROGRAM drucken.

TASCAM CDA700 - ■ Zuweisung der CD-Aufnahmetitel für Bandseite A und B (Programmierte A-B-Kopieraufnahme) - 1
oder

TASCAM CDA700 - ■ Zuweisung der CD-Aufnahmetitel für Bandseite A und B (Programmierte A-B-Kopieraufnahme) - 2

Die Taste A-B drucken.

TASCAM CDA700 - ■ Zuweisung der CD-Aufnahmetitel für Bandseite A und B (Programmierte A-B-Kopieraufnahme) - 3

Anzeige "A-" blinkt, Anzeige "B" leuchtet. Dies bedeutet, daß der CD-Spieler auf Titel-Programmierung für Bandseite A geschalteit ist.

Die für Bandseite A vorgesehenen Titel programmieren.

Wie in Schritt 3 des Kapitals "Programmmierte Wiedergabe" auf Seite 34 beschrieben vorgehen.

Zur Anzeige der Gesamtzeit aller programmierten Titel im Programmiermodus die Taste TIME drucken. So kann überprüft werden, ob die Aufnahmedauer für die Bandlänge geeignet ist. Durch nochmaliges Betätigten der Taste TIME schaltet der CD-Spieler erneut auf den Programmiermodus.
Die Taste A-B drucken.
Anzeige "A-" leuchtet, Anzeige "B" blinkt. Dies bedeutet, daß der CD-Spieler auf Titel-Programmierung für Bandseite B geschalteit ist.
Die für Bandseite B vorgesehenen Titel programmieren.
Wird die Taste A-B im Programmiermodus für Seite B gedrückt, wechselt der CD-Spieler auf Programmierung für Seite A.

Kontinuierlicher Wiedergabewechsel zwischen CD und Band

Die Taste CD SYNC drucken.

Das Band wird bis zum Anfang von Seite A zurückgespult und der Zähler wird auf "0000" rückgestellt. Der CD-Spieler schaltet am Anfang des ersten Titels von Seite A auf Bereitschaft. Nach einer Stummaufnahme von ca. 10 Sekunden (um den Bandvorspann zu vermeiden) wird die Bandaufnahme zeitgleich mit der programmierten CD-Wiedergabe ausgelost.

Wird vor der Taste CD SYNC die Taste RECORD gedrückt, wird die Aufnahme an der vorliegenden Bandstelle ausgelost (ohne Rückspulen bis zum Bandanfang).
Wird das Ende von Bandseite A erreicht und wurde der vorliegende CD-Titel zu dieser Zeitpunkt für weniger als 1 Minute und 30 Sekunden abgeschweit, wird die Aufnahme auf Seite B mit dieser abgebrochenen Titel gestartet (dies gilt nicht für die programmierte A-B-Kopieraufnahme).
Wenn der CD-Spieler die Wiedergabe beendet, wird der CD-Synchron-Kopieraufnahmehodem verlassen.
Wird das Ende von Bandseite B erreicht, noch ehe der CD-Spieler die Wiedergabe beendet, wird der CD-Synchron-Kopieraufnahmemodus beendet.

These Funktion sorgt damit, daß bei Wiedergabeende oder -stopp des CD-Spielers oder Cassettendecks die jeweils andere Signalquelle die Wiedergabe fortsetzt.

Die Taste CD-TAPE CONT PLAY drucken.

TASCAM CDA700 - Kontinuierlicher Wiedergabewechsel zwischen CD und Band - 1

Die Displayfeldanzeigen TAPE und CD blinken.

(Beispiel) Die CD-Wiedergabetaste drucken.

TASCAM CDA700 - Kontinuierlicher Wiedergabewechsel zwischen CD und Band - 2

Der CD-Spieler startet die Wiedergabe. Die Displayfeldanzeige CD blin

Wenn die CD-Wiedergabe stoppt, lösst das Cassettendeck automatisch die Bandwiedergabe aus. Die Displayfeldanzeige TAPE blinkt. Hierauf gilt: Sobald eine Wiedergabe endet, wird die andere Wiedergabe ausgelost.
Ungeachtet ob die Wiedergabe des CD-Spielers oder Cassettendecks mit Taste STOP (■) beendet wird oder am letzten Titel endet, die Wiedergabe wird jeweils mit dem anderen Laufwerk fortgesetzt.
Für das auf Stopp geschalte Laufwerk kann jeweils der Signalträger (CD oder Cassette) ausgetauscht werden.
Zum Verlassen des kontinuierlichen Wiedergabemodus nochmals die Taste CD-TAPE CONT PLAY betätigten.

Dieses Gerät ist zum Timer-gesteuerten Betrieb geeignet. Dementsprechend konnen Wiedergabe oder Aufnahme zu einem am externen Timer (nicht mitgeliefert) vorbestimmten Zeitpunkt ausgelöst werden.

Timer-gesteuerte CD- oder Cassettenwiedergabe

Dieses Gerät und das Stereo-System wie gezeigt an einen Timer anschließen.
Alle zu benutzenden Geräte einschalten.
Eine CD oder bespielte Cassette einlagen.
Den Schalter TIMER in Stellung CD oder TAPE bringen.

TASCAM CDA700 - Timer-gesteuerte CD- oder Cassettenwiedergabe - 1

Am Timer die gewünschte Startzeit (Einschaltzeit) und Stopzeit (Ausschaltzeit) eingeben. Nach dieser Einstellung werden alle Geräte ausgeschelt.
Zum voreingestellen Zeitpunkt werden die Geräte mit Spannung versorgt und die Wiedergabe startet automatisch.

Timer-gesteuerte Aufnahme

Den Verträger-Eingang wahlen, der die Aufnahme mit thisem Deck erhögt.
Die aufzunehmende Signalquelle (UKW, MW etc.) bestimmten.
Eine bespielbare Cassette einlagen und den Schalter TIMER in Stellung REC bringen.

TASCAM CDA700 - Timer-gesteuerte Aufnahme - 1

Am Timer die gewünschte Startzeit (Einschaltzeit) und Stopzeit (Ausschaltzeit) eingeben. Nach dieser Einstellung werden alle Geräte ausgeschelt.
Zum voreingestellen Zeitpunkt werden die Geräte mit Spannung versorgt und die Aufnahme startet automatisch.

TASCAM CDA700 - Timer-gesteuerte Aufnahme - 2

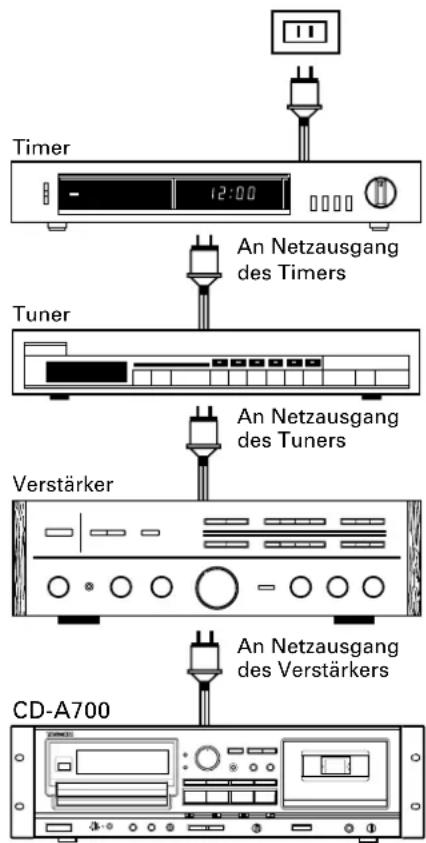

Timer-Anschlüsse

Pflege und Wartung

Köpfen und Bandpfaden sollen in regelmäßigen Abständen gereinigt und entmagnetisiert werden.

Reinigung des Bandpfades

Auf ein Wattestabchen oder weiches Tuch Kopfreinigungsfluigkeit* auftragen und Köfe, Capstan und alle Metalteile des Bandpfades leicht abreiben.
Die Andruckrolle mit Gummireinigungsfluigkeit* reinigen.
Beide sind in den Bandgeräte-Reinigungssets TEAC HC-2 und RC-2 (in den U.S.A.) oder TEAC TZ-261 (in anderen Ländern) enthalten.

TASCAM CDA700 - Reinigung des Bandpfades - 1

Entmagentisieren der Köfe

Sicherstellen, daß die Spannungss-versorgung ausgeschalte ist. Dann die Köfe mit dem Entmagnetisierer TEAC E-3 oder einem gleichwertigen Gerät entmagnetisieren. Ausfuhrliche Angabe zur Handhabung finden sich in der Bedienungsanleitung der Entmagnetisiergeräte.

Die grundsätzliche Störungssuche sollte wie bei sonstigen elektrischen oder elektronischen Geräten üblich vorgenommen werden. Zunachst naheliegende mögliche Störungsursachen überprüfen. Hier sind einige Beispiele aufgeführrt:

Störung Mögliche Ursache Abhilfe
Allgemein
Keine Einschaltung nach Drücken Keine einwandfrei Netzkabel einwandfrei anschließen. von Schalter POWER. Netzkabelverbindung.
Brummstörung. Keine einwandfrei Die Kabel einwandfrei anschließen. Cinchsteckerkabelverbindung.
Störeinstreuung bei Tuner ist zu nahe aufgestellt. Abstand zwischen Tuner und erweitern oder		dieses Gerät ausschalten.
Keine Tonwiedergabe. Unsachgemäß Anschluß am Die Anschlüsse überprüften Stereo-System.
Fernbedienung ist nicht möglich. Gerät ist ausgeschaltet. Gerät einschalten.

Keine Batterien in der Batterien einlagen. Fernbedieneinheit.
CD-Spieler
Keine Wiedergabe von der eingelegten CD.	CD ist mit Etikettseite nach unter weisend eingelegt.	Mit Etikettseite nach oben weisend einlagen.
Keine Wiedergabe von der eingelegten CD.	Verschmutzte CD.	Die CD-Oberfläche säubern.
Keine Tonwiedergabe. Unsachgemäß Anschluß am Die Anschlüsse überprüften Stereo-System.
Keine CD-Signalwiedergabe.	Das Cassettendeck ist auf Wiedergabe geschaltet.	Die Cassettenwiedergabe stoppen. Oder den CD-Ausgang mit dem Verstärke verbinden.
Es wird nur ein Titel abgespiel.	Es ist auf Einzeltitel-Wiedergabe geschaltet.	Mit Taste SINGLE deaktivieren.
Keine programmierte Wiedergabe.	Es wurde nicht auf den Programmiermodus geschaltet.	Die Taste PROGRAM drücken, so daß Anzeige PGM leuchtet.
Tonaussetzer.	Vibrations- oder Stoffeinwirkung auf den CD-Spieler. aufstellen.	Dieses Gerät an einem anderen Ort
Tonaussetzer.	Verschmutzte CD.	Die CD-Oberfläche reinigen.
Klangabweichungen.	Der Regler PITCH CONTROL wurde verwendet.	Den Regler PITCH CONTROL in seine Mittelstellung bringen.
Cassettendeck
Dumpfes Klangbild.	Verschmutzte Köfe. Die Köfe reinigen.
	Magnetisierte Köfe.	Die Köfe ent Magnetisieren (mit TEAC E-3).
	Ungeeignete Stellung des DOLBY NR-Schalters.	Den Schalter in die geeignete Stellung bringen.
Ungewohntes Klangbild.	Die Geschwindigkeitsfeineinstellung Den wurde verstellt.	Geschwindigkeitsfinregler in die mittlere Stellung bringen.
Aufnahme ist nicht möglich.	Die Aufnahmearzungen der Cassette sind halten.	Die Lösenschutzöffnungen mit Klebeband abdecken.
	Verschmutzte Köfe.	Die Köfe reinigen.
	Zu niedriger Aufnahmepegel.	Den Pegelregler INPUT nach rechts drehen.

CD-Spieler

(Audio)

Zahl der Kanäle: 2

Frequenzgang: 10 -20.000 Hz ± 0,5 dB

Signal/Rausch-Abstand: 90 dB

Dynamikbereich: 90 dB

Gleichlaufschwankungen: Nicht meßbar (quarzgenau)

Kanaltrennung: 75 dB

Tonhöhe (Pitch Control): ±12 %

Ausgang: 2 Veff.

Digitalfilter: 4fach-Oversampling

Analogogfilter: 3. Ordnung

(Signalformat)

Kanal-Modulationscode: EFM

Fehlerkorrektur: CIRC

Abnehmer

Typ: Gesteuerter optischer Dreistrahl-Laser-Tonabnehmer

Linse: Zweidimensionaler Parallelantrieb

Laser: GaAlAs-Halbleiter-Laser

Wellenlange: 780 nm

Cassettendeck

Spursystem: 4-Spur/2-Kanal-Stereo

Kopfe: Aufnahme/Wiedergabe x 1 (Umkehrkopf), Löschen x 1

Cassetten: C-60, C-90

Bandgeschwindigkeit: 4,76 cm/Sek.

Motor: Gleichstrom-Servo-Motor x 1

Gleichlaufschwankungen: 0,08 (W. RMS)

Tonhöhe (Pitch Control): ±12 %

Frequenzgang (gesamt):

50 - 15.000 Hz ±3 dB, Metall

50-15.000 HZ ±3 dB, Chrom

50 - 14.000 HZ ±3 dB, Normal

Signal/Rausch-Abstand (gesamt):

59 dB (Dolby-Rauschunter. aus, 3%

Klirrfaktor, gewichtet), 69 dB (Dolby

Rauschunter. ein, großer 5 kHz)

Umspuldauer: Ca. 120 Sek. (mit C-60-

Cassette)

Eingang:

Line; 87 mV

(Mind. 50 kohm Eingangsimpedanz)

Ausgang:

Line; 0.46 V

(Mind. 50 kohm Lastimpedanz)

Kopflorer; 1 mV/8 ohm

Allgemein

Spannungsversorgung:

120/230 V Wechselsspannung, 50/60 Hz

230 V Wechselspannung, 50 Hz (Europa/

Großbritannien)

240 V Wechselspannung, 50 Hz

(Australien)

Leistungsaufnahme: 14 W

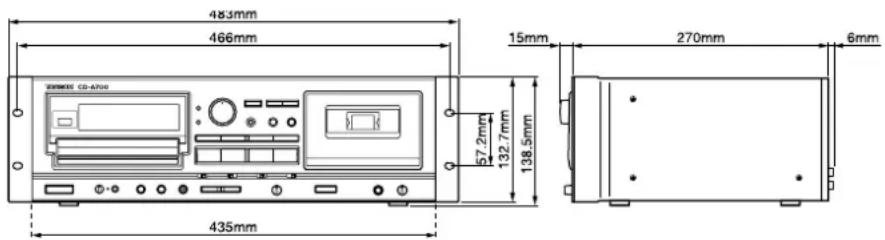

Abmessungen (BxHxT): 483 x 133 x 270 mm

Gewicht: 6,4kg

Mitgeliefertes Zubehör:

Drahtlose Fernbedieneinheit RC-A500

Batterie (SUM-3, AA, R6) x 2

Einbauschrauben-Garnitur

Änderungen der technischen Daten und Konstruktion jederzeit ohne Vorankündigung vorbehalten.
Die Abbildungen in dieser Anleitung können leicht von der Geräteausführung abweichen.

TASCAM CDA700 - Mitgeliefertes Zubehör: - 1

Dynamisch bereik: 90 dB

Totale harmonische verrorming: 0,02% (1 kHz)

TEAC DEUTSCHLAND GmbH Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Germany Phone: 0611-71580

TEAC FRANCE S. A. 17 Rue Alexis-de-Tocqueville, CE 005 92182 Antony Cedex, France Phone: 01.42.37.01.02

TEAC BELGIUM NV/SA P.A. TEAC Nederland BV, Perkinsbaan 11a, 3439 ND Nieuwegein, Netherlands Phone: 0031-30-6048115

TEAC NEDERLAND BV Perkinsbaan 11a, 3439 ND Nieuwegein, Netherlands Phone: 030-6030229

TEAC AUSTRALIA PTY., LTD.

A.C.N.005 408 462
