Producttype	Multifunctionele schuurmachine
Merk	Parkside
Model	PWBS 180 A1
Nominale spanning	230 V ~, 50 Hz
Opgenomen vermogen	1050 W
Snelheidsregeling	Elektronisch via toetsen (+/-)
Geluidsdrukniveau (LpA)	94 dB(A)
Geluidsvermogensniveau (LWA)	105 dB(A)
Trillingen (oppervlakteslijpen)	16,4 m/s², onzekerheid K=1,5 m/s²
Afzuigsysteem	Slang (1 m, uitrekbaar tot 3,5 m) + stofzak 25 L
Bevestigingswijze schuurmiddelen	Klittenband (Velcro)
Meegeleverd schuurpapier	6 vellen (2x korrel 40, 2x korrel 80, 2x korrel 120)
Andere meegeleverde accessoires	Hardmetalen schuurkop, montagesleutel met twee pennen, afzuigadapter
Extra handgreep	Inclinatie verstelbaar
Beschermkap	Met verwijderbaar segment voor randschuren
Gewicht (schatting)	3,5 kg
Garantie	3 jaar
Beoogd gebruik	Droog schuren van muren, plafonds, vloeren, metaal, steen, hout; verwijderen van verf en lijm
Certificeringen	CE, conformiteit met normen EN 60745, EN 55014, etc.
Onderhoud	Regelmatig reinigen; stofzak legen; geen speciaal onderhoud

Veelgestelde vragen - PWBS 180 A1 PARKSIDE

Hoe vervang ik de schuurvellen?

De schuurvellen worden bevestigd met klittenband. Reinig de schuurteller met een kwast voordat u een nieuw vel plaatst. Plaats het vel en lijn de afzuiggaten uit, druk stevig aan. Om te verwijderen, til een kant op en trek.

Hoe stel ik de rotatiesnelheid in?

Gebruik de toetsen + en - op het apparaat om de snelheid te verhogen of te verlagen. Een lage snelheid is geschikt voor grof schuren, een hoge snelheid voor precisiewerk.

Hoe gebruik ik het afzuigsysteem?

Sluit de afzuigslang aan op de afzuigaansluiting van de schuurmachine en op de stofzak (25 L). Gebruik voor externe afzuiging de meegeleverde adapter met een goedgekeurde stofzuiger. Zorg dat de slang niet knikt.

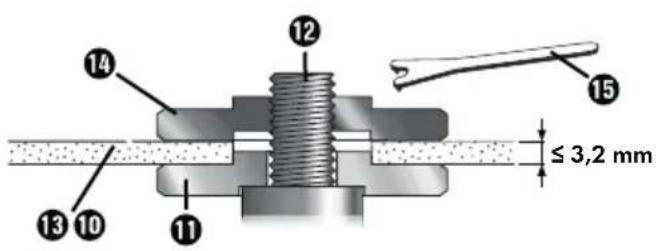

Hoe monteer ik de hardmetalen schuurkop?

Druk op de spindelvergrendelingsknop om de spindel te blokkeren. Plaats de bevestigingsflens op de spindel, daarna de schuurkop. Schroef de borgmoer en draai deze vast met de montagesleutel met twee pennen. Zorg dat de kraag van de moer naar buiten wijst.

Hoe leeg ik de stofzak?

Open de ritssluiting van de stofzak en schud hem uit boven een afvalcontainer. Leeg hem regelmatig voor optimale afzuiging.

Welke soorten schuren zijn mogelijk met dit apparaat?

Dit gereedschap is geschikt voor droog schuren van pleisterwerk, verf, muurbekleding, lijm, beton, pleister, dekvloeren, gipsplaten, metaal, steen en hout. Het is ook geschikt voor het ontstoffen van beton en het perforeren van muurbekleding.

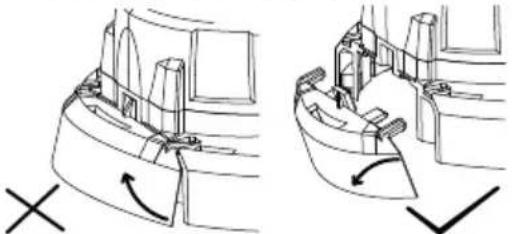

Hoe schuur ik bij randen?

Verwijder het kapsegment van de beschermkap door het naar voren te trekken. Dit brengt het gereedschap verder naar voren voor nauwkeurig schuren bij vloeren, muren, plafonds of installaties. Plaats het segment na gebruik terug.

Welk onderhoud heeft de schuurmachine nodig?

Reinig de behuizing regelmatig met een zachte doek. De ventilatieopeningen moeten vrij zijn. Gebruik geen scherpe voorwerpen of vloeistoffen. Leeg de stofzak na elk gebruik. Geen speciaal onderhoud vereist.

Wat is de garantie op dit apparaat?

De garantie is 3 jaar vanaf de aankoopdatum. Deze dekt materiaal- en productiefouten. Bewaar het aankoopbewijs als bewijs. Slijtageonderdelen (schuurpapier, enz.) vallen niet onder de garantie.

Welke accessoires worden meegeleverd met de PWBS 180 A1 schuurmachine?

De verpakking bevat: 1 schuurmachine, 1 afzuigslang (1 m uitrekbaar tot 3,5 m), 1 stofzak (25 L), 1 afzuigadapter, 6 schuurvellen (2x korrel 40, 2x korrel 80, 2x korrel 120), 1 hardmetalen schuurkop, 1 montagesleutel met twee pennen en de gebruiksaanwijzing.

GEBRUIKSAANWIJZING PWBS 180 A1 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

C

SYSTEM K OPRACOVÁNISTEN A PODLAH

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

NL/BE Vertaling van de originele gebruiksaanwijzing Pagina 47

Procedure en cas de garantie

Gebruik in overeenstemming met bestemming 48
Onderdelen 48
Inhoud van het pakket 48
Technische gegevens 49

Algemene veiligheidsvoorschriften voor elektrische gereedschappen . . . . 49

1. Veiligheid op de werkplek 50
   2.Elektrischeveiligheid 50
2. Veiligheid van Personen 50
3. Gebruik en behandeling van het elektrische gereedschap 51
4. Service 51

Veiligheidsvoorschriften voor alle toepassenen 51
Terugslag en bijbehorende veiligheidsvoorschriften 53
Speciale instructies voor slijpen 53
Aanvullende veiligheidsvoorschriften voor schuren met schuurpapier 54
Aanvullendeveiligheidsvoorschriften 54

Vór de ingebruikname 55

Schuurvenen verwisselen 55
Hulpstukken monteren/verwisselen (afb. A) 56
Stofafzuging monteren 56
Adapter voor externe afzuiiging monteren 57
Hulphandgreep instellen 57

Werkinstructures. 57

Schuren 57

Schurenvlak bij randen 58

Bediening 58

Inschakelen 58
Uitschakelen 58
Toerental instellen 58

Onderhoud en reiniging 58

Stofzak legen 59

Opbergen en onderhoud van aan bevolen hulpstukken 59

Afvoeren 59

Garantie van KompernaB Handels GmbH 60

Service 61

Importeur 61

Vertaling van de oorspronkelijke conformiteitsverklaring 62

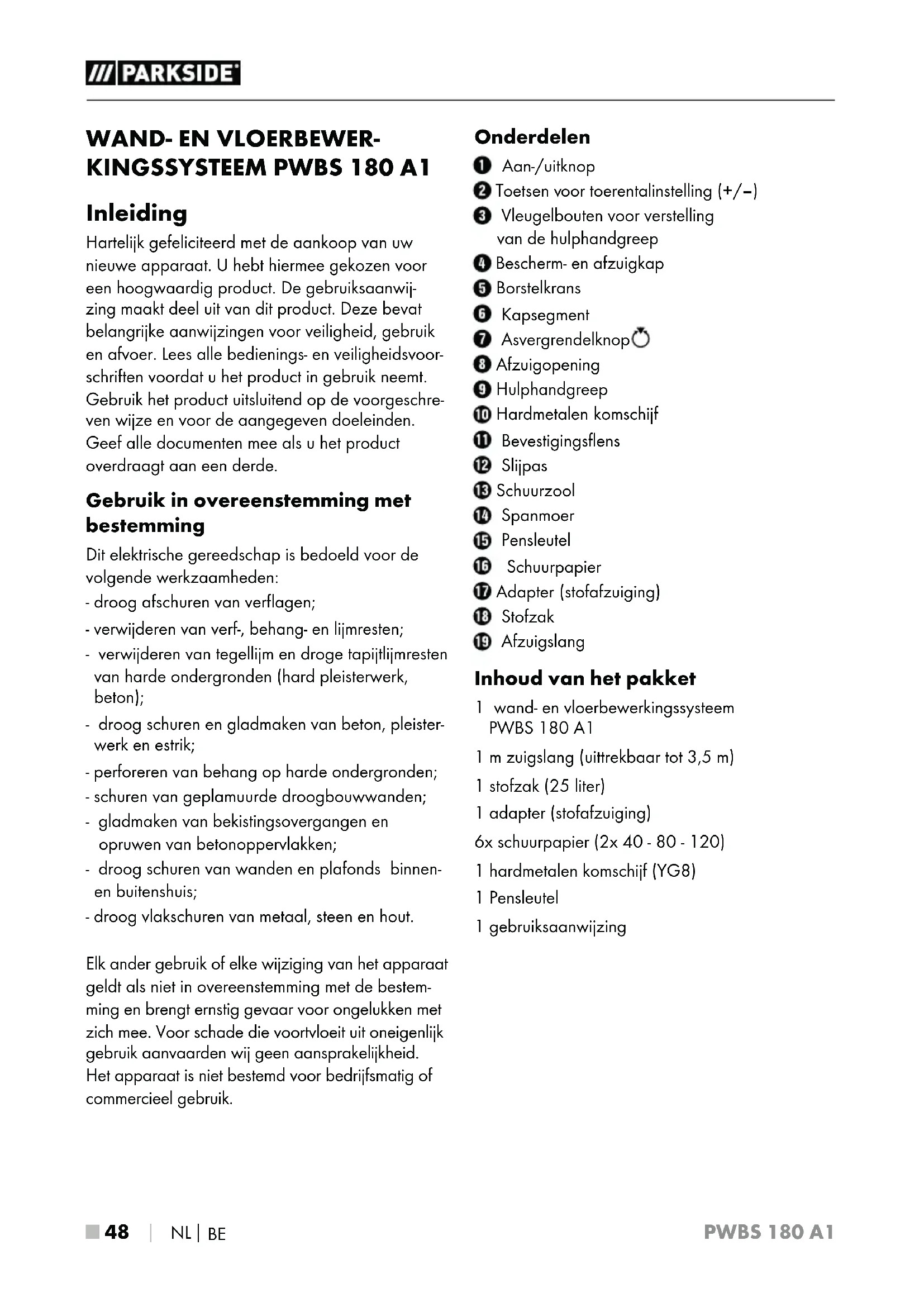

WAND- EN VLOERBEWERKINGSSYSTEM PWBS 180 A1

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw neue apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veriligheid, gebruik en afvoer. Lees alle bedienings- en veriligeidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.

Gebruik in overeenstemming met bestemming

Dit elektrische gereedschap is bedoeld voor de volgende werkzaamheden:
- droog afschuren van verflagen;
- verwijderen van verf., behang- en lijmresten;
- verwijderen van tegellijm en droge tapiijtlijmresten van harde ondergronden (hard pleisterwerk, beton);
- droog schuren en gladmaken van beton, pleisterwerk en estrik;
-perforeren van behang op harde ondergronden;
- schuren van geplamurde droogbouwwanden;
- gladmaken van bekistingsvergangen en opruwen van betonoppervlakken;
- droog schuren van wanden en plafonds binnenen buitenshuis;
- droog vlakschuren van metaal, steen en hout.

Elk ander gebruik of elle wijziging van het apparaat geldt als Niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. Voor schade die voortvloeit uit oneigenlijk gebruik aanvaarden wij geen aansprakelijkheid. Het apparaat is Niet bestemd voor bedrijfsmatig of commercieel gebruik.

Onderdelen

Aan-/uitknop
Toetsen voor toerentalinstelling (+ / - )
Vleugelbouteen voor verstelling van de hulphandgreep
4 Beschem- en afzuigkap
5 Borstelkrans
Kapsegment
Asvergrendelknop
8 Afzuigopening
Hulphandgreep
10 Hardmetalen komschijf
1 Bevestigingsflens
12 Slijpas
13 Schurzool
16 Spanmoer
15 Pensleutel
16 Schuurpapier
Adapter (stofafzuiiging)
18 Stofzak
19 Afzuigslang

Inhoud van het pakket

1 wand- en vloerbewerkingsysteme PWBS 180 A1
1 m zuigslang (uittrekbaar tot 3,5 m)
1 stofzak (25 liter)
1 adapter (stofafzuiging)
6x schuurpapier (2x 40 - 80 - 120)
1 hardmetalen komschijf (YG8)
1 Pensleutel
1 gebruiksaanwijzing

Technische gegevens

Nominate spanning: 230V 50Hz (wisselsroom)

Nominal vermogen: 1050 W

Nominal toerental: n 410 - 1900 min

Nominglecapaciteit:0180mm

Schroefdragd: M14

Beschermingsklasse: (dubbel geisoleerd)

Geluids- en trillingsgegevens:

Gemeten waarde voor geluid vastgesteld conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch:

Geluidsemissiewaarde:

Geluidsdrukniveau: L_PA = 94 ~dB(A)

Onzekerheid: K=

Geluidsvermogensniveau: L_WA = 105 dB (A)

Onzekerheid: K=

Draag gehoorbescherming!

Totale trillingswaarde:

Vlakschuren: 164 m/s² h AG

Onzekerheid: K = 1.5 m/s

OPMERKING

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten conform een geharmoniseerde meetprocedure en kan worden gebruikt om apparaten met elkaar te vergelijk-ken. De vermelde trillingsemissiewaarde kan ook worden gebruikt voor een voorlopige beoordeling van de blootstelling.

WAARSCHUWING!

Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in bepaalde gezallen hoger+zijn dan de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan worden onderschat wonneer het elektrische gereedschap regelmatig op een dergelijke manier worden gebruikt. Probeer de belasting door trillingen zo laag möglich te honden. Om de trillingsbelasting te reducere kunt u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daar bij dient u rekening te honden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap isuitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar nicht worden belast).

Algemene veiligheids-voorschriften voor elektrische gereedschappen

WAARSCHUWING!

Lees alle verilgheidsvoorschriften en aanwij- zingen. Het Niet naleven van de verilgheidsvoorschriften en aanwijzingen kan elektrische schokken, brand en/of ernstig letselveroorzaken.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor toekomstig gebruik.

De in de veiligheidsinstrumenties gebrukte term "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligkeit op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een nicht-verlichte werkomgeving konnen leiden tot ongelukken.
b) Gebruik het elektrische gereedschap Niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap geeft vonken af die stof of dampen+kennen doen ontvammen.
c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat kunnen verliezen.

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparatusbinnendringt, bestaat er een verhoogde kans op een elektrische schok.
d) Gebruik het netsnoer Niet voor een ander gebruik dan het bedoelde gebruik, bijvoorbeeld om het elektrische gereedschap te dragen, om het op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok.

e) Wonneer u buitenshuis met elektrisch gereed-schap werkt, gebruik dan alleen verlengsnoeren die geschikt zichoor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.
f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschemmingsmiddelen en draag altiijd een veiligheidsbril. Persoonlijke beschemmingsmiddelen dragen, zoals een stof-masker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, alaar gelang het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel.
c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aan-zet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben.
e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Los zittende kleding, sieraden of haren hunnen door bewegende onderdelen gegrepen worden.
g) Als het möglich is om stofafzuiigings- en-op-vangvoorzieningen te installereren, zorg er dan voor dat deze zijn aangesloten en correct worden gezruikt. Het gebruik van een stofafzuiing kan risico's door stof beperken.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het waarvoort boedelde elektrisch gereedschap. Met een passend elektrisch apparaat werkt u beter en veiligier in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waar- van de aan-/uitknop defect is. Elektrisch gereed-schap dat Niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden.
c) Haal de stekker uit het stopcontact en/of verwijder de accu voordat u het apparaat instelt, accessoires verwisselt of het apparaat wegegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.
d) Berg elektrisch gereedschap buten het bereik van kinderen op wonneer het Niet in gebruik is. Zorg ervoor dat het apparaat Niet worden gebruikt door Personen die hiermee nicht vertrouwd zijn of die deze instructies Niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
e) Onderhoud elektrisch gereedschap zorgvuldig. Controller of bewegende onderdelenaar behoren werken en nicht klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zich dat daardoor de werkung van het elektrische gereedschap nadelig worden beinvloed. Laat beschadigde onderdelen repareren voordatu het apparaat in gebruik neemt. Veel ongelukken zich het gevolg van slecht onderhoud van elektrisch gereedschap.

f) Houd snijgereedschappen scherp en schoon. Met zorg onderhonden zagen met scherpe zaagvlakken lopen minder vaak vast en zich gemakkelijker te sturen.
g) Gebruik elektrisch gereedschap, accessoires, hulpstukken en dergelijk in overeenstemming met deze instructies. Houd waar bij rekening met de werkomstandigheden en de te verrichten werkzaamheden.

Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situatuies leiden.

5. Service

a) Laat uw elektrische gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele verrangingsonderdelen repareren. Op die manier blift de verilgheid van het elektrische gereedschap gewaarborgd.
b) Laat de verranging van de stekker of het netsnoer altiid over aan de fabrikant van het elektrische apparaat of aan zich klantenservice. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

Veiligheidsvoorschriften voor alle toepassingen

Gemeenschappelijkke veiligheidsvoorschriften voor slijpen en met schuurpapier schuren:

a) Dit elektrische gereedschap moet worden gebrukt als slijper en schuirmachine. Neem alle verilgheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens in acht die bij het apparaat worden meegeleverd. Als u de volgende aanwijzingen Niet opvolgt, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
b) Dit elektrische gereedschap is nicht geschickt voor werkzaamheden met staalborstels, polijsten en doorslijpen. Gebruik waarvoort het elektrische gereedschap Niet geschikt is, kan leiden tot gevaar en letsel.
c) Gebruik geen accessoires die nicht special door de fabrikant voor dit elektrische gereed-schap zichen voorzien en aanbevolen. Het feit dat accessoires op uw elektrische gereedschap kunnen worden bevestigd, garandeert nog geen veilig gebruik.

d) Het toegestane toerental van het hulpstuk要去 minstens even hoog zijn als het maximaile toerental dat op het elektrische gereedschap is vermeld. Accessoires die sneller draaien dan toegestaan, können breken en worden weggeslingerd.
e) De buitendiameter en dikte van het hulpstuk要去en overeenkomen met de specificaties van uw elektrische gereedschap. Verkeerd bemeten hulpstukken konnen nicht voldoende worden afgeschermd of bestuurd.
f) Hulpstukken met schroefdraad dienen precies op de schroefdraad van de slijpas te passen. Bij hulpstukken die met een flens worden gemonteerd, dient de gatdiameter van het hulpstuk te passen op de asdiameter van de flens. Hulpstukken die Niet exact op het elektrische gereedschap worden bevestigd, draaien ongelijkmatig, trillen hevig en kuren leiden tot controverlies.
g) Gebruik geen beschadigde hulpstukken. Controller voor elk gebruik hulpstukken zoals slijpschijven op splinters en barsten, en afbraamschijven op barsten en (ernstige) slijtage. Als het elektrische gereedschap of het hulpstuk valt, dient u te controlleren of het beschadigd is, of een onbeschadigd hulpstuk te gebruiken. Als u het hulpstuk hebte gecontroleerd en teruggeplaatst, dient u het apparaat een minuut lang op maximaal toerental te latent draaien, waar bij u ervoor zorgt dat iedereen, ook uzelf, buiten het vlak van het roterende hulpstuk blijft. Beschadigde hulpstukken breken meestal tijdens deze testperiode.

h) Draag persoonlijke beschemingsmiddelen. Gebruik al naargelang de toepassing een volledig gelaatsmasker, oogbescherming of een veiligheidsbril. Voor zover relevant draagt u een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort, die u beschermt gegen keine slijpen materiaaldeeltjes. De ogen要去en worden beschermd gegen rondvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof ofademhalingsmasker要去 het stof filteren dat bij het gebruik van het gereedschap ontstaat. Als u lange tijd bent blootgesteld aan lawaai, kunt u gehoorverlies lijden.
i) Let op dat anderen een veilige afstand tot uw werkomgeving houden. Ledereen die de werkomgeving betreedt, moet persoonlijke beschermingsmiddelen dragen.

Afgeb broken stukken van het werkstuk of gebrozen hulpstukken konnen worden weggeslingerd en verwondingen veroorzaken, ook buiten het directe werkgebied.

i) Pak het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken wanner u werkzaamheden uitvoert waar bij het hulpstuk verborgen elektriciteitsleidingen of het stroomsoer kan raken. Bij contact met een leiding waar spanning op staat,+kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en een elektrische schokveroorzaken.
k) Houd het snoer weg van roterende hulpstukken. Als u de controle verliest over het apparaat, kan het snoer worden doorgesneden of gegrepen en kan uw hand of arm in het roterende hulpstuk terechtkommen.
I) Leg het elektrische gereedschap nooit neer voordat het hulpstuk volledig tot stilstand is gekomen. Het roterende hulpstuk kan in contact komen met het vlak waarop het worden neergelegd, zodat u de controle kunt verliezen over het elektrische gereedschap.
m) Laat het elektrische gereedschap nicht draaien terwijl u het draagt. Uw kleding kan door toevellig contact met het roterende hulpstuk worden gegren en het hulpstuk kan zich in uw lichaam boren.

n) Reinig regelmatig de ventilationspleten van uw elektrische gereedschap. De motorventilator zuigt stof in de behuizing, en een sterke oopenhoping van metaalstof kan elektrische bevarenveroorzaken.
o) Gebruik het elektrische gereedschap nicht in de buurt van brandbare materialen. Vonken kuren deze materialen doen ontvlammen.
p) Gebruik geen hulpstukken die vloeibare koelstoffen nodig hebben. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot een elektrische schok.

Terugslag en bijbehorendeveiligheidsvoorschriften

Een terugslag is een plotselinge reactie door een hulpstuk dat blijft haken of blokkeert, zoals een slijpschijf, slijpstaat, staalborstel enz. Het vasthaken of blokkeren zorgt ervoor dat het roterende hulpstuk abrupt stopt. Daardoor schiet het elektrische gereedschap op het blokkeerpunt weg, gegen de draairichting van het hulpstuk in.

Als bijv. een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de kant van de slijpschijf die in het werkstuk verzinkt vast komen te zitten, waardoor de slijpschijf losbreekt of er een terugslag veroorzaakt worden. De slijpschijf draait dan maar de gebruiker toe of van hem weg, al naargelang de draairichting van de schijf aan het blokkeerpunt. Hierbij kan de slijpschijf ook breken.

Een terugslag is het gevolg van onjuist gebruik van het elektrische gereedschap. Dit is te voorkomen door passende voorzorgsmaatregelen, zoals hieronder beschreven.

a) Houd het elektrische gereedschap goed vast en breng uw lichaam en armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om een zo groot möglichke controle te hebben over terugslagkrachten of reactiemomenten wonneer het apparaat op volte toeren draait. U kunt door passende veiligheidsmaatregelen de terugslag- en reactiekrachten beheersen.

b) Breng uw hand nooit in de buurt van roterende hulpstukken. Het hulpstuk kan bij een terug-slag uw hand raken.
c) Vermijd met uw lichaam de zone waarin het elektrische gereedschap wegschiet bij een terugslag. Door de terugslag schiet het elektrische gereedschap in de tegengestelde richting van de draaibeweging van de doorslijpschijf op het blokkeerpunt.
d) Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen enz. Voorkom dat het hulpstuk uit het werkstuk terugslaat en vastloopt. Het roterende hulpstuk heeft de neiging vast te lopen bij hoeken, scherpe randen of wanner het afketst. Ditveroortzaakt verlies aan controle of een terugslag.
e) Gebruik geen kettingzaagblad of getand zaagblad. Dergelijke hulpstukken veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Speciale instructies voor slijpen

a) Gebruik uitsluitend de voor uw elektrische gereedschap toegestane slijpmiddelen en de voor deze slijpmiddelen bestemde beschermkap. Slijpmiddelen die Niet bedoeld zijn voor het elektrische gereedschap,+kunnen Niet voldoende worden afgeschermd en zich onveilig.
b)Gekropte slijpschijven moeten zodanig worden gemonteerd, dat het slijpvlak Niet uitsteekt over de rand van de beschemkap. Een ondeskundig gemonteerde slijpschijf, die over de rand van de beschemkap uitsteekt, kan Niet afdoende worden afgeschermd.
c) De beschemkap要去eig zijn aangebracht op het elektrische gereedschap en voor een maximale veiligheid zodanig ingesteld zijn, dat een zo Klein maybeik deel van de slijpschijf onbeschermd aan de gebruiker gericht is. De beschemkap要去 de gebruiker beschemmen gegen afrekend materiaal, toeforallig contact met de slijpschijf en vonden die de kleding kennen doen ontbranden.

d) Slijpmiddelen mogen alleen worden gebrukt voor de aanbevolen toepassen.

Bijvoorbeeld: slijp nooit met het zijvlak van een doorslijpschijf. Doorslijspcsijven zijn bedoeld voor het doorslijpelen van materiaal met de rand van de schijf. Door zijdelingse krachtinwerking op deze doorslijspcsijven konnen ze breken.

e) Gebruik alkijd onbeschadigde spanflenzen van de juiste groote en vorm voor de door u gekozen doorsliipschijf. Geschikte flenzen steunen de doorsliipschijf en beperken zo het risico dat de doorsliipschijf breekt. Flenzen voor doorsliipschijven konnen verschillend zijn van de flenzen voor andere slijpschijven.
f) Gebruik geen versleten sliipschijven van gro- tere elektrische gereedschappen. Sliipschijven voor grotere elektrische gereedschappen zichn Niet ontworpen voor de hogere toerentallen van Kleinere elektrische gereedschappen en+kunnen breken.

Aanvullende veriligeidsvoorschriften voor schuren met schuurpapier

a) Gebruik geen te große schuurvellen, maar neem de gegevens van de fabrikant over de grootte van het schuurvel in acht. Schuurvellen die uitsteken over de schuurzool,+kennen verwondingen verooorzaken en de schuurvellen doen blokkeren of scheuren,of leiden tot een terugslag.

Aanvullende veiligheidsvoorschriften

WAARSCHUWING!

Draag altijd een veiligheidsbril.

WAARSCHUWING!

Draag altijd een stofmasker.

Gebruik geschichte detectoren om verborgen elektra-, gas- of waterleidingen op te sporen of informeer bij hetplaatselijke nutsbedrijf.

Contact met elektrische leidingen kan branden een elektrische schok veroorzaken. Beschadiging van een gasleiding kan leiden tot een explosie. Binnendringen in een waterleiding resulteert in materièle schade of kan een elektrische schok veroorzaken.

Ontgrendel de aan-/uitknop en zet deze op de stand Uit wonneer de voeding worden onderbroken, bijv. bij een stroomstoring of doordat de stekker uit het stopcontact worden gehald. Dit voorkomt ongecontroleerd opnieuw starten.
Gebruik het elektrische apparaat alleen voor droog schuren. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoogde kans op een elektrische schok.
Plaats het elektrische gereedschap alleen ingeschakeld gegen het werkstuk en schakel het apparaat pas uit nadat u het van het werkstuk hebt afgetild. Het elektrische gereedschap kan plotseling bewegen.
Let erop dat niemand gevaar loopt door rondvliegende vonden. Verwijder brandbare materialen uit de omgeving. Bij het schuren van metaal ontstaan er vonden.
Gebruik geen versleten, insgeschurde of intensief gebruekte schuurgereedschappen. Beschadigde schuurgereedschappen kunneneheuren, worden weggeslingerd en iemand verwonden.
Gebruik geen doorslijp- of afbraamschijven of komborstels. Het elektrische gereedschap is nicht geschikt voor gebruik van deze hulpstukken. Er bestaat gevaar voor letse!
Gebruik als het elektrische gereedschap in werkking is altijd de meegeleverde afzuig-slang en een geschikte stofafzuiing. Het gebruik van een stofafzuiing kan risico's door stof beperken.
Let op! Brandgevaar! Voorkom oververhitting van het te schuren materiaal en de schuurmachine. Maak bij werkpauzes altiid het stofreservoir leeg. Schurstof in de stofzak, het microfilter, de papieren zak (of in de filterzak resp. het filter van de stofzuiger) kan bij ongunstige omstandigheden, zoals een vondenegen bij het schuren van metalen, spontaan ontbranden. Er bestaat met name gevaar als het schurstof is vermengd met lak- of polyurethaanresten of andere chemische stoffen en het te schuren materiaal na lang werken heet is.

Houd het elektrische gereedschap tijdens het werken stevig met beiden handen vast en zorg dat u stabel staat en uw evenwicht bewaart. Het elektrische gereedschap worden met twee handen veiliger gehanteerd.
Draag gehoorbescherming, een veiligheidsbril, een stofmasker enevt. handschoenen. Gebruik als stofmasker minimaal een deeltjesfilterend halfgelaatsmasker van Klasse FFP 2.
Gebruik voor de bewerking vansteen een stofafzuiig. De stofzuiger要去en goedgeeurd voor het wegzuigen van steenstof. Het gebruik van deze voorzieningen verminder het risico door stof.
Raak hulpstukken pas aan als ze helemaal afgekoeld zich. De hulpstukken worden tijdens het werken zeer heet.
Draag veiligheidshandschoenen bij het verwissenen van de hulpstukken. Hulpstukken worden bij langdurig gebruik warm.
Bewerk geen materialen waar bij voor de gezondheid schadelijke stoffen, bijv. beukenhout- of eikenhoutstof, stof van gesteente of asbest vrijkomen. Deze stoffen gelden als kankerverwekkend.
Informeer u over de geldende wet- en regelgeving in uw land met betrekking tot de omgang met voor de gezondheid schadelijke stoffen.
Raak nooit het draaiende schuurgereedschap aan. Er bestaat letselgevaar.
Gebruik zo nods een steiger voor de werkzaamheden. Als u op een ladder werk, kunt u Niet veilig en stabel staan.

Vóör de ingebruikname

Trek voorafgaand aan alle werkzaamheden aan het apparaat de stekker uit het stopcontact!

VOORZICHTG!

Draag veiligheidsschoenen bij het verwissenen van gereedschappen. Bij aanraking van de hulpstukken bestaat er letselgevaar.

Op basis van het te bewerken materiaal en de gewenste materiaalafname zich er verschillende hulpstukken beschikbaar.

OPMERKING

Leg het apparaat Niet neer zonder gemonteerd hulpstuk (schuurzool, hardmetalen komschijf, enz.). Daardoor zou de borstktrans 5 kunnen verbuigen en beschadigd kunnen raken.

Schuurvellen verwisselen

Het oppervlak van de schuurzool 1bestaat uit klittenbandweeefsel, zodate u schuurvellen 1net klittenbandbevestiging snel en eenvoudig kunt bevestigen.

Verwijder, voordat u een nieuw schuurve bevestigt, vuil en stof van de schuurzool bijv. met een kwastje.
Druh het schuurvel gegen de rand van de schuurzool teg het schuurvel volgens op de schuurzool n druk het stevig vast. Breng het schuurvel zo aan, dat de gaten in het schuurvel den de schuurzool enstemmen.
Om het schuurve te verwijderen, tilt u het aan de zijkant op en trekt u het van de schuurzool 13

Hulpstukken monteren/verwisselen (afb. A)

WAARSCHUWING!

• Gebruik de asvergrendelknop ① College wanner de slijpas ② tilstaat. Anders kan het apparaat beschadigd raken.

Gebruik alleen hardmetalen komschijven met een egaal slijpoppervlak.

Reinig de slijpat en alle te monteren onder-delen.
Druk voor het vastklemmen en losmaken van het hulpstuk op de asvergrendelknop om deze vast te zetten.
Voor bevestiging van het hulpstukplaatst u de bevestigingsflens op de slijpas 12
Plaats het gewenste hulpstuk op de slijpa12.
Schroef de spanmoet op de as en draai deze met de pensleutel 15ast.

OPMERKING

Let erop dat de rand van de spanmoet4\ aar buiten wijst.

Stofafzuiging monteren

Stof van materialen zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kan schadelijk zijn voor de gezondheid. Aanraken of inademen van deze stoffen kan allergische reacties en/of ademhalingsaandoingen bij de gebruiker of zich in de directe nabijheid bevindende Personen verooorzaken.

Bepaalde stoffen, zoals eiken- of beukenstof, gelden als kankerverwekkend, met name in combinatie met additieven voor houtbehandeling (chromaat, houtbeschermingsmiddel). Asbesthoudend materiaal mag uitsluitend door vakmensen worden bewerkt.

Gebruik altijd een stofafzuiig.
Gebruik het elektrische gereedschap ofwel met de stofzak 18 of met een stofzuiger van stofklasse M.
Zorg voor een goede ventilatie van de werkplek.
Het verdient aanbeveling om een ademhalings-masker van filterklasse P2 te dragen.
Voorkom dat de afzuigslang knikt.

Neem de voor uw land geldende voorschriften voor de te bewerken materialen in acht.

Steek de ingangskont van de afzuigslan op de afzuiqopening 8.
Verbindervolgengenduuitgangskant van de afzuigslang met de stofzak Steek de uitgangskant van de afzuigslang in de afzuigopening van de stofzak, tot de beide drukknoppen van de afzuigslang vastklikken.
Om de afzuigslang te demonteren, drukt u erst de drukknoppen aan de zijkanten van de afzuigslang 19. Trek daarna de afzuigslang 19 van de afzuigopening 8f.

Adapter voor externe afzuiging monteren

Steek zo nodig de adapter voor de stofaf-zuiging 17 op de afzuiqopening 8
Sluit een goedgekeurde stofafzuging aan.

OPMERKING

Bij het bewerken van hout of materialen waar bij stof vrijkomt dat de gezondheid in gevaar brengt, moet het apparaat worden aangesloten op een passend, goedgekeurd afzuigsystem.

Hulphandgreep instellen

De kantelhoek van de hulphandgreep 9 an worden ingesteld, om bij bepaalde toepassingen een gunstigere werkhouding van de leidende hand te bereiken (bijv. voor schuren vlok bij randen).

Draai de bye vleugelbouter3 los en draai de hulphandgreep 9n de gewenste werk-positie.
Draai de vleugelbouter 3 weer vast.

Werkinstructies

Trek voorafgaand aan alle werkzaamheden aan het apparaat de stekker uit het stopcontact!
Wacht tot de schuurmachine tot stilstand is gekomen voordat u de machine weglect.

De materiaalafname en de oppervlaktekwaliteit worden voornamelijk bepaald door de keuze van het schuurgereedschap, het vooraf ingestelde toerentalniveau en de druk die wordt uitgeoefend.

Alleen onberispelijke schuurgereedschappen zorgen voor goede schuurprestaties en sparen het apparaat.

Schuren

Houd het apparaat tijdens het werken stevig met beiden handen vast en zorg dat u stabel staat en uw evenwicht bewaart. Het apparaat wordt met twee handen veiliger gehanteerd.
Sluit uw afzuigsysteme aan (interne of externe afzuiing).
Bij externe afzuiiging:

Werk zo möglichk met de afstandsuitschakeling of met het automatische start-/stopmechanisme van de zuiger. De zuiger worden automatisch ingeschakeld en met een bepaalde vertraging waar uitgeschakeld, om reststof uit de zuigslang te verwijderen.

Schakel het apparaat in,plaats het met het volledige schuurvlak op de te bewerken ondergrond en beweeg het met matige druk over het werkstuk.
Oefen met het apparaat een gelijkmatige drukuit om de levensduur van de hulpstukken teverhogen.
Een te sterke verhoging van de druk resulteert Niet in een betere materiaalafname maar in een sterkere slijtage van het apparaat en het hulpstuk.
Haal het apparaat van het oppervlak af.
Bij interne afzuiging:

Laat het elektrische gereedschap nog enkele seconden draaien, om reststof uit de afzuigslang te verwijderen.

Schuren vlak bij randen

Voor schuren vlak bij randen kan een kapsegment 6 van de bescherm- en afzuigkap 4 vorden verwijderd. Daardoor kan het gebruike hulpstukDICHTer bij VLOER, Wand- en plafondranden en bij aanwezige installmentie-elementen zoals buizen komen, en kunnen de aangrenzende oppervlakken nauwkeurig worden bewerkt.

Houd bij deze werkzaamheden rekencing met stofontwikkeling, aangezien de bescherm- en af-zuigkap ④ Nieteer gesloten is.

Trek het kapsegen ⑤ maar voren UIT de beschem- en afzuigkap 4

Bewerk de zich bij de randen bevindende oppervlakken.
Steek het kapsegen 6 weer op de afzuigkap 4, tot het vastklikt.

Bediening

Prairrichting van het gereedschap!

Inschakelen

Voor inschakeling van het apparaat schuift u de aan-/uitknop 1aar voren. Om de aan-/uitknop 1ast te zetten, drukt u de aan-/uitknop 1an de voorkant omaag, tot deze vastklikt.

Uitschakelen

Om het elektrische gereedschap uit te schake- len, laat u de aan-/uitknop 0s. Als deze vergrendeld is, druk dan kort op het achefterste deel van de aan-/uitknop n laat deze dan los.

Toerental instellen

Stel het voor de toepassing passende toerental in voordat u aan het werk.gaat. Kies een laag toerental voor grove schuurwerkzaamheden en verhoog het toerental voor fjinschuurwerk.

Verstel het toerental door op de toetse te drukken.
Druk op de toets ^ + om het toerental te verhogen.
Druk op de toet2 - om het toerental te verlagen.

OPMERKING

Het hulpstuk draait nog verder nadat het apparaat is uitgeschakeld. Wacht tot het hulpstuk tot stilstand is gekomen voordatu het apparaat wegegt.

Onderhoud en reiniging

WAARSCHUWING!LETSELGEVAAR! Schakel voorafgaand aan alle werkzaamheden aan het apparaat het apparaat uit en haal de stekker uithet stopcontact.

Het apparatus is onderhoudsvrij.
Gebruik geen scherpe voorwerpen om het apparaat schoon te make. Er mogen geen vloeistoffen binnendringen in het apparaat. Anders kan het apparaat beschadigd raken.
Maak het apparaat regelmatig schoon, bij voorkeur steeds meteen na de werkzaamheden.
■ Reinig de behuizing met een droge doeck. Gebruik in geen geval benzine, oplosmiddelen of reinigingsmiddelen die kunststof aantasten.
■ Ventilateopeningen要去nt altdvrijn.
■ Verwijder vastzittend schuurstof met een kwastje.

OPMERKING

Niet-vermelde verwangingsonderdelen (zoals koolborstels, schakelaars)kestu bestellen via onze service-hotline.

Stofzak legen

Maak de stofzak 13ig leeg om een optimale stofafzuing te waarborgen.

Open de ritssluiting van de stofzal 18.
Schud de stofzalleeg boven een geschikte afvalbak.

Opbergen en onderhoud van aanbevolenhulpstukken

Schurgereedschappen要去en voorzichtig worden behandeld en vervoerd.
Schurgereedschappen moeten zodanig worden bewaard dat ze nicht worden blootgesteld aan mechanische beschadigungen of omgevingsin-vloeden (bijv. vocht).

Afvoeren

De verpakking bestaat uit milieuvriendelijke materialen. De verpakking kan in deplaatselijke kringloopcontainers worden gedeponeerd.

Deponeer elektrisch gereedschap.
niet bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU要去 afgedankt elektrisch gereedschap geschaden worden ingezameld en op een milieuvriendelijk wijze worden gerecycled.

Informatie over het afvoeren van het afgedankte apparaat krijgt u bij uw gemeenteinigingsdienst.

Voer de verpakking af overeenkomstig de milieuvoorschriften.

Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nodig geschaden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis:

1-7: kunststoffen,
20-22: papier en karton,
80-98: composietmaterialen.

Meer informatie over het afvoeren van het afgedankte product kunt u inwinnen bij de gemeentereing.

Het product is recycleraar; er is een uitgebrede producentenverantwoorde-lijkheid op van toepassing en het afval worden geschienen ingezameld.

Garantie van KompernaßHandelsGmbH

Geachte klant,

U hebt op dit apparaat 3aar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten gegenover de verkoper van het product. Deze wettelijke rechten worden door once hierna beschreiben garantie nicht beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebthem nodig als bewijs van aankoop.

Als er binnen drieIRST aanaf de aankoopdatum van dit product een materiaal- of fabricagebout optreedt, wordt -aar once keuze - het product door ons kosteloos gerepareerd of verrangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defekte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drie eer worden overlegd en dat kort wordt om-schreiben waaruit het gebrek bestaat en wonneer het is opgetreden.

Wonneer het defect door once garantie worden gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of verwanging van het product begint er geen{nieuwe garantiperiode.

Garantieperiode en wettelijke aanspraken bij gebreken

De garantieperiode worden door deze waarborg nicht verlengd. Dat geldt ook voor verwangen en gerepareerde onderdelen. Eventuel al bij aankoop aanwezigee schade en gebreken要去en meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst möglichke zorg vervaardigden voorafgaand aan de levering nauwkeuriggecontroleerd.

De garantie geldt voor materiaal- of fabricagefou- ten. Deze garantie geldt Niet voor productonderdelen die onderhevig+zijn aan normale slijtage en die waar om als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars, accu's of onderdelen die van glas+zijn gemaakt.

Deze garantie vervalt wonneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product要去en alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor worden gewaarschuwd,要去en beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door ons erkend servicefilaraal�uiu uitgevoerd, vervalt de garantie.

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in ache:

Houd voor alle aanvragen de kassabon en het artikelnummer (bij. IAN 12345) als aankoop-bewijs bij de hand.
Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achefter- of onderkant van het product.
■ Als er fouten in de werkung of andere gebrenken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, Telefonisch of via e-mail.
Een als defect geregisteerd product kunt u dan zonder portokosten maar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden.

Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo's en installationsoftware downloaden.

Met deze QR-code gaat

u direct maar de website van Lidl Service (www.lidl-service.com) en kurz u met het invoeren van het artikelnummer (IAN) 123456 de gebruikesaanwijzing openen.

OPMERKING

Bij gereedschap van Parkside en Florabest: returneer a.u.b.uitsluitend het defecte articel zonder accessoires (bijv.accu, opbergkoffer, montagegereedschap, enz.).

Service

NL Service Nederland

Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven serviceadres.

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de sheer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUISTLAND, verklaren hier bij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn (2006/42/EC)

Elektromagnetische compatibiliteit

(2014/30/EU)

RoHS-richtlijn (2011/65/EU)*

• De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreiben object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen:

EN 60745-1:2009/A11:2010

EN 60745-2-3:2001/A13:2015

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Typeaanduiding van het apparaat: Wand- en vloerbewerkingsystemePWBS 180 A1

Productieaar: 08-2019

Serienummer: IAN 303200_1904

Bochum, 28-08-2019

CE

Semi Uguzlu

• Kwaliteitsmanager -

Technische wizzigingen vanwege verdere ontwikkeling voorbehonden.

Spistresci

Wstep. 64
