Producttype	Afvoerreinigingsset
Merk	Parkside
Model	IAN 55992
Lengte flexibele slang	15 m
Maximale werkdruk	160 bar
Maximale inlaattemperatuur	60 °C
Minimale buisdiameter	40 mm
Maximale buighoek	90°
Minimale buigradius	70 mm
Compatibiliteit	Hogedrukreinigers Parkside PHD 100 A1, PHD 150, PHD 150 A1
Garantie	36 maanden (huishoudelijk gebruik)
Gebruik	Huishoudelijk, niet industrieel
Onderhoud	Reinigen met een vochtige doek; onderhoudsvrij
Opslag	Vorstvrije ruimte
Veiligheid	Rode veiligheidsmarkering; straal niet richten op personen, dieren of elektrische apparatuur
Leveringsinhoud	Flexibele slang, sproeikop, aansluiting, adapter

Veelgestelde vragen - IAN 55992 PARKSIDE

Hoe gebruik ik de afvoerreiniger Parkside IAN 55992?

Bevestig de aansluiting (5) op het pistool van de hogedrukreiniger. Duw de flexibele slang (3) minstens tot de rode markering (2) in de te reinigen buis. Start de hogedrukreiniger en druk op de hendel. Leid de slang handmatig terwijl de sproeikop beweegt.

Welke veiligheidsmaatregelen moet ik nemen?

Richt de straal nooit op personen, dieren of elektrische apparatuur. De rode markering moet vóór het starten in de buis zijn ingebracht. De watertemperatuur mag niet hoger zijn dan 60 °C. Houd toezicht op kinderen en laat het apparaat niet onbeheerd achter.

Kan ik het apparaat gebruiken met een andere hogedrukreiniger dan Parkside?

Ja, dankzij de meegeleverde adapter kunt u de set op andere hogedrukreinigers aansluiten. Het is echter geoptimaliseerd voor de Parkside modellen PHD 100 A1, PHD 150 en PHD 150 A1.

Hoe installeer ik de meegeleverde adapter?

Plaats de adapter (8) op het pistool van de hogedrukreiniger voordat u de aansluiting (5) van de flexibele slang bevestigt. Draai de aansluiting 90° tot hij vastklikt (bajonetsluiting).

Wat is de maximale druk die de slang kan verdragen?

De flexibele slang is bestand tegen een maximale druk van 160 bar. Overschrijd deze waarde niet om schade te voorkomen.

Wat is de maximale watertemperatuur die ik kan gebruiken?

De inlaattemperatuur van het water mag niet hoger zijn dan 60 °C om de flexibele slang niet te beschadigen.

Hoe reinig en onderhoud ik de set?

Reinig het apparaat met een vochtige doek. Het is onderhoudsvrij. Berg het na gebruik op in een vorstvrije ruimte.

Waar moet ik het apparaat opslaan?

Bewaar het apparaat op een droge, vorstvrije plek. Vermijd negatieve temperaturen die de componenten kunnen beschadigen.

Wat is de garantieperiode?

De garantie is 36 maanden voor huishoudelijk gebruik. Voor industrieel gebruik is de garantie 12 maanden volgens de wettelijke voorschriften.

Welke soorten leidingen zijn geschikt?

Het apparaat is geschikt voor leidingen met een diameter van minimaal 40 mm, een buigradius van minimaal 70 mm en een maximale buighoek van 90°. Het kan worden gebruikt voor rioolbuizen, afvoeren en toiletten.

GEBRUIKSAANWIJZING IAN 55992 PARKSIDE

Vertaling van de originele gebruksaanwijzing

DE AT CH

Vouw voor het lezen de pagination met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE/AT/CH	Bedienungs- und Sicherheitshinweise	Seite	4
FR/CH	Instructions d'utilisation et consignes de sécurité	Page	7
IT/CH	Indicazioni per l'uso e per la sicurezza	Pagina	10
NL Bedienings- en veiligheidsinstrumentes	Pagina 13

Lees voor de inbedrijfstelling\ deze bedieningshandleiding\ aandachtig door.

Bewaar de handleiding goed en geef deze door aan de volgende gebruiker van deze soldeerbout, zodat iedere gebruiker te allen tjnde kan beschikken over de informatatie.

Toepassingsgebied

De buisreinigingsset macht buizen, regenpijpen, afwateringen en toiletten vrij vanverstoppingen.

Het apparaat is voorzien voor het gebruik met de hogedrukreiners Parkside PHD 100 A1, PHD 150 en PHD 150 A1. Bij gebruikmaking van de adapter is het apparaat passend voor nog andere hogedrukreiners.

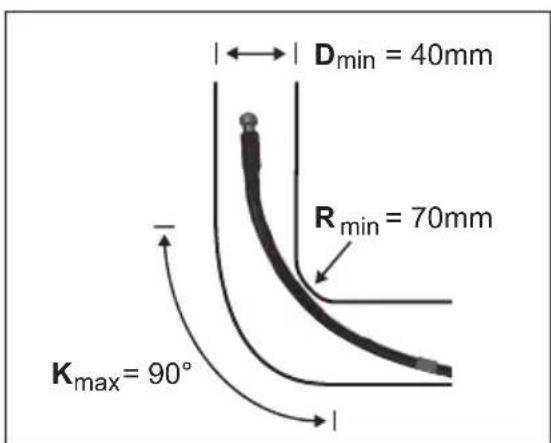

Het apparatus is geschikt voor volgende buizen:

• Kromming "K" ten hoogste 90^ ;
• Diameter "D" minstens 40 mm;
• Radius "R" minstens 70 mm.

Het apparaat is nicht voor industrieel gebruik bestemd.

De bedieningspersoon of gebruiker is voor ongevallen of schade aan andere mensen of aan hun eigendom verantwoordelijk.

De fabrikant is Niet aansprakelijk voor beschadigingen, die door een toepassing,

die in stijd met het reglementair voorgeschreven gebruik is, of door een verkeerde bediening veroorzaakt werden.

Veiligheidsvoorschriften

Neem de veiligheidsinstructies van uw hagedrukreiniger in acht.

Zo vermijdt u ongevallen en verwondingen:

Hogedrukreinigers können bij een onoordeelkundig gebruik gevaarlijk়. De straal mag

niet op Personen, op dieren, op actieve elektrische uitrusting of op het apparaat zich geficht worden.

• Dit apparaat dient Niet om door personen (kinderen inbegrepen) met beperkte fysieke, motorieke of psychische capaciteiten of met een tekort aan ervaring en/of kennis gebruikt te worden; tenzij zich van een voor de veiligheid instaande persoon onder toezicht staan of tenzij zich van deze LASTE instructies krijgen, hoe het apparaat te gebruiken is.
• Kinderen dieren onder toezicht te staan om te vrijwaren dat ze nicht met het apparatusaat spelen.
• De bediening van het apparaat is voor personenjonger dan 16aar Niet toe-gestaan.
• Laat een operationeel apparatusaat nooit zonder toezicht op de werkplaats achter.
  Schakel de hagedrukreiniger pas in wanner de buisreinigungsslang zich minstens tot aan de rode marking in de te reinigen buis bevindt.
  Trek nooit de ingeschoven slang in de hagedrukmodus volledig uit de te reini-gen buis. U zou door de hagedrukstra

al verwondingen{kunnen oplopen.

• De maximale watertemperatuur mag nicht meer dan 60^ bedragen. De slang zou beschadigd können worden.

Beschrijving van de Werking

De buisreinigungsset bestaat uit een sproeikop en een 15m Lange flexibele slang, die op een hagedrukreiniger aangesloten kan worden. Door de vier achefterwaarts gerichte hagedrukstralen worden de slang door de buis voortbewogen en de verstopping met de waterstraal opgelost.

De afbeeldingen=kunt u vinden op de voorste uitklappagina.

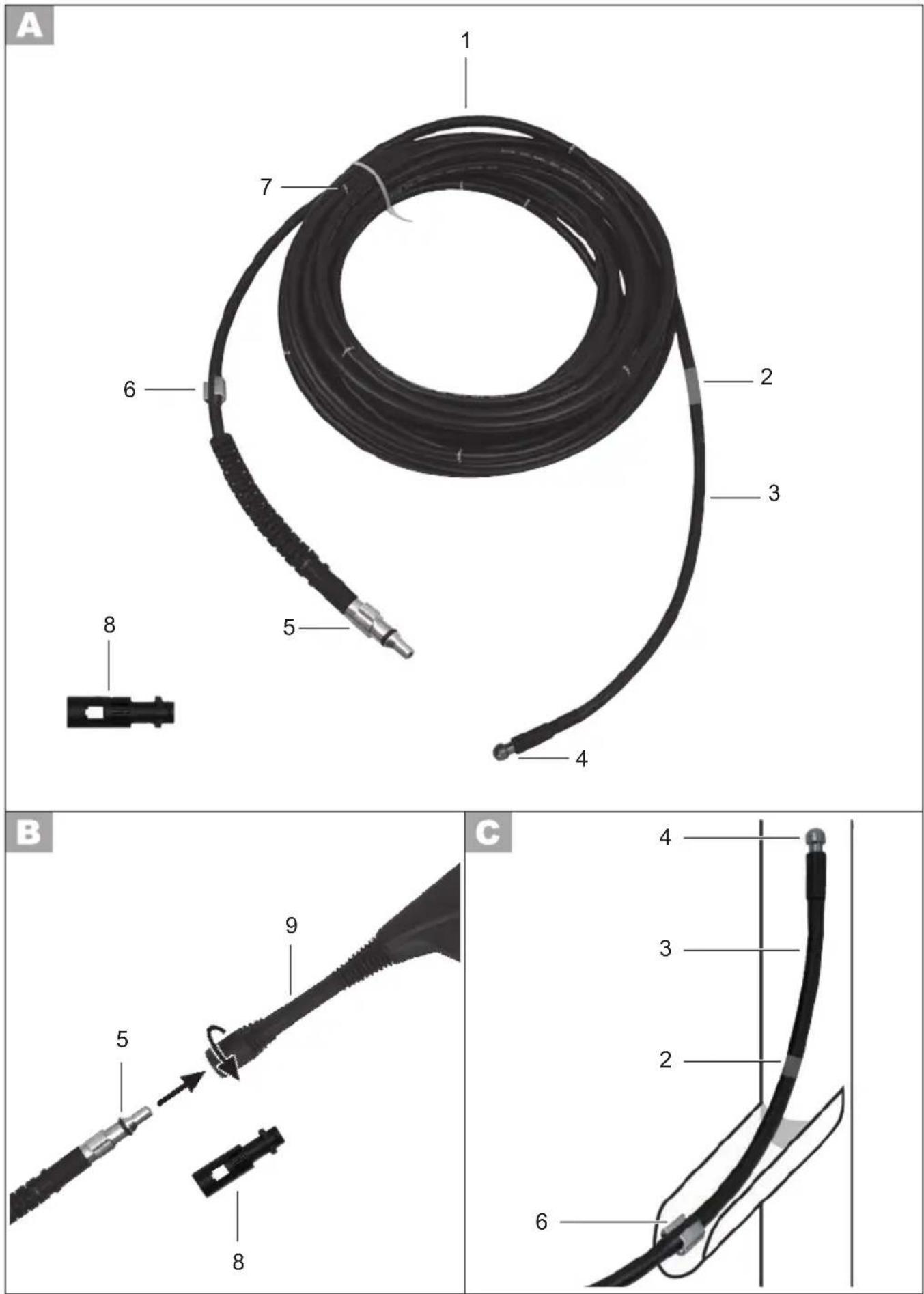

Overzicht

3 Buisreinigungsslang
4 Sproeikop
5 Aansluitstuk
6 Markeringsring
7 Graadverdeling
8 Adapter

Inbetriebnahme

1. Speld het aansluitstuk (5) op het spuiptpistool (9) van de hagedrukreiniger. Draai 90^ totdat het vastklikt (bajonetsluiting).

2. Zet zo nodig de bijgevoegde adapter (8) op het spuitpistol voordat u het aansluitstuk (5) van de buisreinigungsslang monteert.

1. Schuif de buisreinigungsslang (3) minstens tot aan de rode veilig

heidsmarkering (2) in de te reini-gen buis.

Opgelet! De rode veiligheidsmarkering moet zich voör het inschakelen van de hagedrukreiniger in de buis bevinden. U zou door de hagedrukstraal verwondingen{kunnen oplopen.

1. Schakel de hagedrukreiniger in en druk op de hefboom van het spuitpistol (B 9).
2. Terwijl de spreiekop (4) zelfstandig door de buis voortbeweegt, leidt u met de hand de buisreinigingslang (3) na.
3. Om verstoppingen op te losesn, drukt u meermaals achtereenvolgens op de hefboom en LASTU deze weeer los.
4. Met de markingsring (6) kurz u de vooruitgang in de buis marke- ren. Aan de hand van de witte, op een afstand van 1 m op de slang gedrukte graadverdeling (A 7) kurz u de vooruitgang aflezen.

Reiniging/onderhoud/opslag

• Reinig het apparaat met een vochtig doekje.
• Het apparaat is vrij van onderhoud.
• Bewaar het apparaat in een vorstvrijlokaal.

Afvalverwerking en milieuubescherming

Breng het apparaat, de toebehoren en de verpakking maar een geschikt recyclage-punt.

Geef het apparaat in een recyclagepark af.

Raadpleeg hiervoor ons servicecenter.

Technische gegevens

Hogedrukslang

Lengte 15 m

Max.druk 160 bar

Toevoertemperatuur max. 60^

Technische en optische wijzigingen kūn- nen in het kader van de verdere ontwik- keling+zonder aankondiging doorgevoerd worden. Alle in deze gebruiksaanwijzing vermelde afmetingen, aanwijzingen en gegevens zijn waarom Niet bindend. Wettige aanspraken, die op basis van deze gebruiksaanwijzing gemaakt worden, kan men waarom Niet doein gelden.

Garantie

• Wij geen 36 maanden garantie op dit product. Voor zakelijk gebruik en verrangende apparatuur geldt een verdorte garantie van 12 maanden, overeenkomstig de wettelijk bepalingen.
• Indien er van een gegond geval van garantie sprake is, verzoeken wij u, met ons servicecenter (telefoonnummer, faxnummer, e-mail adres: zich om slagagina) op te nemen. Daar verkrijgt u bijkomende informatie over de behandeling van klachten.
• Deze garantiebepaling is nicht van toe-passing op beschadigingen die het gevolg zichn van natuurlijke slijtage, onreglementair gebruik of overbelasting.
• De vereiste voorwaarde voor garantievergoedingen is bovendien dat de in de gebruiksaanwijzing verstekte instructies voor de reiniging en het onderhoud in acht genomen werden.
• Beschadigingen, die door materiaal- of fabricagefouten ontstaan zich, worden gratis door schadeloosstelling of door

een herstelling verholpen. Voorwaarde is dat het apparaat Niet gedemonteerd is en met aankoop- en garantiebewijs bij ons servicecenter worden ingeleverd.

Herstellingen, die nicht onder de garantie ressorteren, kunt u tegen facturatie door ons servicecenter laden doorvoeren. Ons servicecenter maakt graag voor u een bestek op.

Wij kuren apparaten slechts behandelen indien ze voldoende verpakt en gefrankeerd toe gezonden werden.

• Ongefrankeerd - als oningepakt vrachtgoed, als expresgoed of met een andere speciale vracht - ingezonden apparaten worden nicht aangenomen.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij Gratis door.
