Produkttyp	Rohrreinigungs-Kit
Marke	Parkside
Modell	IAN 55992
Länge des flexiblen Schlauchs	15 m
Maximaler Betriebsdruck	160 bar
Maximale Eingangstemperatur	60 °C
Minimaler Rohrdurchmesser	40 mm
Maximaler Krümmungswinkel	90°
Minimaler Krümmungsradius	70 mm
Kompatibilität	Parkside Hochdruckreiniger PHD 100 A1, PHD 150, PHD 150 A1
Garantie	36 Monate (Haushaltsgebrauch)
Verwendung	Haushalt, nicht industriell
Wartung	Mit feuchtem Tuch reinigen; wartungsfrei
Lagerung	Frostsicherer Raum
Sicherheit	Rote Sicherheitsmarkierung; Strahl nicht auf Personen, Tiere oder elektrische Geräte richten
Lieferumfang	Flexibler Schlauch, Düsenkopf, Anschluss, Adapter

Häufig gestellte Fragen - IAN 55992 PARKSIDE

Wie verwende ich den Rohrreiniger Parkside IAN 55992?

Befestigen Sie den Anschluss (5) an der Pistole des Hochdruckreinigers. Schieben Sie den flexiblen Schlauch (3) mindestens bis zur roten Markierung (2) in das zu reinigende Rohr. Schalten Sie den Hochdruckreiniger ein und drücken Sie den Hebel. Führen Sie den Schlauch manuell, während der Düsenkopf vorrückt.

Welche Sicherheitsvorkehrungen muss ich beachten?

Richten Sie den Strahl niemals auf Personen, Tiere oder elektrische Geräte. Die rote Markierung muss vor dem Einschalten in das Rohr eingeführt sein. Die Wassertemperatur darf 60 °C nicht überschreiten. Beaufsichtigen Sie Kinder und lassen Sie das Gerät nicht unbeaufsichtigt.

Kann ich das Gerät mit einem anderen Hochdruckreiniger als Parkside verwenden?

Ja, dank des mitgelieferten Adapters können Sie das Kit an andere Hochdruckreiniger anschließen. Es ist jedoch für die Modelle Parkside PHD 100 A1, PHD 150 und PHD 150 A1 optimiert.

Wie installiere ich den mitgelieferten Adapter?

Setzen Sie den Adapter (8) auf die Pistole des Hochdruckreinigers, bevor Sie den Anschluss (5) des flexiblen Schlauchs befestigen. Drehen Sie den Anschluss um 90° bis zum Einrasten (Bajonettverschluss).

Was ist der maximale Druck, den der Schlauch aushält?

Der flexible Schlauch hält einem maximalen Druck von 160 bar stand. Überschreiten Sie diesen Wert nicht, um Schäden zu vermeiden.

Welche maximale Wassertemperatur kann ich verwenden?

Die Eingangswassertemperatur darf 60 °C nicht überschreiten, um den flexiblen Schlauch nicht zu beschädigen.

Wie reinige und warte ich das Kit?

Reinigen Sie das Gerät mit einem feuchten Tuch. Es ist wartungsfrei. Lagern Sie es nach Gebrauch in einem frostsicheren Raum.

Wo soll ich das Gerät lagern?

Bewahren Sie das Gerät in einem trockenen und frostsicheren Raum auf. Vermeiden Sie Minustemperaturen, die die Komponenten beschädigen könnten.

Wie lange ist die Garantiezeit?

Die Garantie beträgt 36 Monate bei Haushaltsgebrauch. Bei gewerblicher Nutzung beträgt die Garantie 12 Monate gemäß den gesetzlichen Bestimmungen.

Welche Rohrtypen sind kompatibel?

Das Gerät eignet sich für Rohre mit einem Durchmesser von mindestens 40 mm, einem Krümmungsradius von mindestens 70 mm und einem maximalen Krümmungswinkel von 90°. Es kann für Abwasser-, Abfluss- und Toilettenrohre verwendet werden.

BEDIENUNGSANLEITUNG IAN 55992 PARKSIDE

Originalbetriebsanleitung

SET DE NETTOYAGE POUR CANALISATIONS

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

Bitte lessen Sie diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät benutzen.

Bewahren Sie die Anleitung gut auf und geben Sie sie an jedem nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Verwendung

Das Rohrreinigungsset befrei Rohre, Fallrohre, Abflusse und Toiletten von Verstopfungen.

Das Gerat ist vorgesehen für den Einsatz mit den Hochdruckreinigern Parkside PHD 100 A1, PHD 150 und PHD 150 A1.

Unter der Verwendung des Adapters ist das Gerät passend für weitere Hochdruckreiniger.

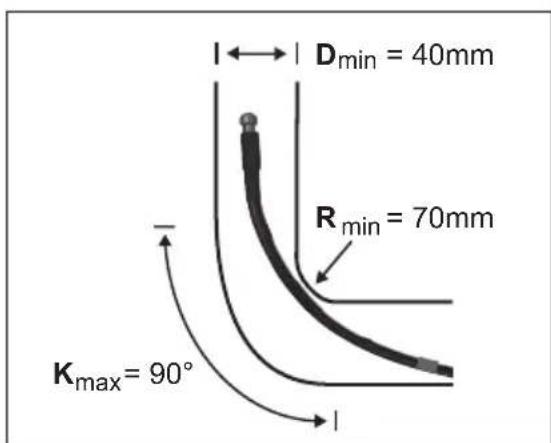

Das Gerät ist geeignet für folgende Rohre:

• Krümmung K höchstens 90^ ;
• Durchmesser D mindestens 40~mm
• Radius R mindestens 70 mm.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Sicherheitshinweise

Beachten Sie auch die Sicherheitshinweise Ihres Hochdruckreinigers.

So vermeiden Sie Unfälle und Verletzungen:

Hochdruckreiniger konnen bei unsachgemäßen Gebrauch gefährlich sein. Der Strahl darf

nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei dessen werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Das Bedieren des Gerätes ist Personen unter 16 Jahren nicht gestattet.
• Hinterlassen Sie ein betriebsbereites Gerät niue unbeaufsichtigt am Arbeitsplatz.
• Schalten Sie den Hochdruckreiniger erst ein, wenn sich der Rohrreinigungsschlauch mindestens bis zur roten Markierung im zu reinigenden Rohr befindet.
• Ziehen Sie niemals den eingeschobenen Schlauch im Hochdruckbetrieb vollständig aus dem zu reinigenden Rohr Heraus. Sie konnten von dem Hochdruckstrahl verletzt werden.
  Die maximale Wassertemperatur auf 60^ nicht überschreiben. Der Schlauch konnte beschädigt werden.

Funktionsbeschreibung

Das Rohrreinigungsset besteht aus einem Düsenkopf und einem 15 m langen flexiblen Schlauch, der sich an einen Hochdruckreiniger anschließen{lsst. Durch die vier nach hinten gerichteten Hochdruckstrahlen wird der Schlauch durch das Rohr bewegt und die Verstopfung mit dem Wasserstrahl gelöst.

Die Abbildungen finden Sie auf der Ausklappseite.

Übersicht

1 Rohrreinigungsset

2 Rote Sicherheitsmarkierung

3 Rohrreinigungsschlauch
4 Dusenkopf
5 Anschluss-Stück
6 Markierungsring
7 Skalierung
8 Adapter

Inbetriebnahme

1. Stecken Sie das Anschluss-Stück (5) auf die Spritzpistole (9) des Hochdruckreinigers auf. Drehen Sie um 90^ bis zum Einrasten (Bajonettverschluss).

2. Setzen Sie bei Bedarf den beiliegenden Adapter (8) auf die Spritzpistole, bevor Sie das Anschluss-Stück (5) des Rohrreinigungsschlauches montieren.

1. Schieben Sie den Rohrreinigungsschlauch (3) mindestens bis zur roten Sicherheitsmarkierung (2) in das zu reinigende Rohr. Achtung! Die rote Sicherheitsmarkierung muss sich vor Ein

schalten des Hochdruckreinigers im Rohr befinden. Sie konnten von dem Hochdruckstrahl verletzt werden.

1. Schalten Sie den Hochdruckreiniger ein und drücken Sie den Hebel der Spritzpistole (B 9).
2. Wahrend sich der Dusenkopf (4) selbständig durch das Rohr bewegt, führen Sie von Hand den Rohrreinigungsschlauch (3) nach.
3. Um Verstopfungen zu halten, drücken Sie mehrmals hintereinnander den Hebel und setzen Sieihn wieder los.
4. Mit dem Markierungsring (6)** küssen Sie das Fortkommen im Rohr markieren. Anhand der weiß im Abstand von 1 m auf den Schlauch gedruckten Skalierung (A 7) können Sie das Fortkommen ablesen.

Reinigung/Wartung/Lagerung

• Reinigen Sie das Gerät mit einem feuchten Tuch.
  Das Gerat ist wartungsfrei.
  Bewahren Sie das Gerät in einem frostsicheren Raum auf.

Entsorgung/Umweltschutz

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Geben Sie das Gerät an einer Verwertungsstelle ab.

Fragen Sie hierzu unser Service-Center.

Technische Daten

Hochdruckschlauch

Lange 15 m

Max.Druck 160 bar

Zulauftemperatur max. 60^

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können dazu nicht geltend gemacht werden.

Garantie

• Für diesen Gerät leisten wir 36 Monate Garantie. Für Austauschgeräte gilt eine verkürzte Garantie von 12 Monaten, gemäß den gesetzlichen Bestimmungen.
• Bei Vorliegen eines berechtigten Garantiefalles bitten wir um Kontaktaufnahme mit unserem Service-Center (Tel.-Nr., Fax-Nr., E-mail-Adresse siehe Umschlagseite). Dort erhalten Sie weitere Informationen über die Reklamationsbearbeitung.
  Schaden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen.
  Voraussetzung für Garantieleistungen ist zudem, dass die in der Betriebsanleitung angegebenen Hinweise zur Reinigung und Wartung eingehalten wurden.
  Schaden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf

und Garantienachweis an unser ServiceCenter zurückgegeben wird.

• Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte werden nicht angenommen.
  Die Entsorgung Ihrer defekten eingeschickten Geräte führen wir kostenlos durch
