Tipo di prodotto	Kit di pulizia tubi
Marca	Parkside
Modello	IAN 55992
Lunghezza del tubo flessibile	15 m
Pressione massima di esercizio	160 bar
Temperatura di ingresso massima	60 °C
Diametro minimo delle tubazioni	40 mm
Angolo di curvatura massimo	90°
Raggio di curvatura minimo	70 mm
Compatibilità	Idropulitrici Parkside PHD 100 A1, PHD 150, PHD 150 A1
Garanzia	36 mesi (uso domestico)
Utilizzo	Domestico, non industriale
Manutenzione	Pulire con un panno umido; senza manutenzione
Conservazione	Locale al riparo dal gelo
Sicurezza	Marchio di sicurezza rosso; non dirigere il getto verso persone, animali o apparecchiature elettriche
Contenuto della confezione	Tubo flessibile, testa dell'ugello, raccordo, adattatore

Domande frequenti - IAN 55992 PARKSIDE

Come utilizzare il pulitore per tubi Parkside IAN 55992?

Fissare il raccordo (5) sulla pistola dell'idropulitrice. Spingere il tubo flessibile (3) almeno fino al contrassegno rosso (2) nel tubo da pulire. Accendere l'idropulitrice e premere la leva. Guidare il tubo manualmente durante lo spostamento della testa dell'ugello.

Quali precauzioni di sicurezza devo osservare?

Non dirigere mai il getto verso persone, animali o apparecchiature elettriche. Il contrassegno rosso deve essere inserito nel tubo prima dell'accensione. La temperatura dell'acqua non deve superare 60 °C. Sorvegliare i bambini e non lasciare l'apparecchio incustodito.

Posso utilizzare l'apparecchio con un'altra idropulitrice diversa da Parkside?

Sì, grazie all'adattatore in dotazione, è possibile collegare il kit ad altre idropulitrici. Tuttavia, è ottimizzato per i modelli Parkside PHD 100 A1, PHD 150 e PHD 150 A1.

Come installare l'adattatore in dotazione?

Posizionare l'adattatore (8) sulla pistola dell'idropulitrice prima di fissare il raccordo (5) del tubo flessibile. Ruotare il raccordo di 90° fino allo scatto (chiusura a baionetta).

Qual è la pressione massima supportata dal tubo?

Il tubo flessibile supporta una pressione massima di 160 bar. Non superare questo valore per evitare danni.

Quale temperatura massima dell'acqua posso utilizzare?

La temperatura di ingresso dell'acqua non deve superare 60 °C per non danneggiare il tubo flessibile.

Come pulire e mantenere il kit?

Pulire l'apparecchio con un panno umido. È privo di manutenzione particolare. Riporlo in un locale al riparo dal gelo dopo l'uso.

Dove devo conservare l'apparecchio?

Conservare l'apparecchio in un locale asciutto e al riparo dal gelo. Evitare temperature negative che potrebbero danneggiare i componenti.

Qual è la durata della garanzia?

La garanzia è di 36 mesi per uso domestico. Per uso industriale, la garanzia è di 12 mesi secondo le disposizioni di legge.

Quali tipi di tubazioni sono compatibili?

L'apparecchio è adatto per tubazioni con diametro di almeno 40 mm, con raggio di curvatura di almeno 70 mm e angolo di curvatura massimo di 90°. Può essere utilizzato per tubi di scarico, scarichi e wc.

MANUALE UTENTE IAN 55992 PARKSIDE

Traduzione delle istruzioni d'uso originali

REINIGINGSSET VOOR BUIZEN

Prima di leggere apriere la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.

NL

Si prega di leggere con attenzione le presenti istruzioni per l'uso la prima volta che si usa l'apparecchio.

Conservare con cura il presente manuale d'uso e consegnarlo al successivo utilizzatore prestando attenzione che sia sempre a disposizione di chi usa l'apparecchio.

Uso previsto

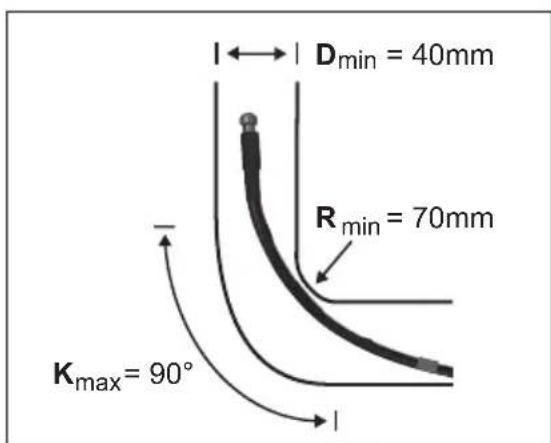

Il set di pulizia per tubature libera tubature, grondaie, scarichi e water dagli intasamenti. L'apparecchio è previsto per l'impiego con i pulitori ad alta pressione Parkside PHD 100 A1, PHD 150 e PHD 150 A1. Con l'ausilio dell'adattatore, l'apparecchio è adatto ancche per altri pulitori ad alta pressione. L'apparecchio è destinato per le seguenti tubature:

• Curvatura K massimo 90^
• Diametro D minimo 40 mm;
• Raggio R minimo70 mm.

L'apparecchio non è concepito per l'uso industriale.

L'operaatore o utilizzatore è responsable per infortuni o anni ad altre persone o alla proprietà delle stesse.

Il produttore declina agli responsabilità per anni causati dall'uso impropero o dal commando errato dell'apparecchio.

Norme di sicurezza

Osservareancheleindicazioni di sicurezza del vostropulitore idraulico.

In questo modo si evitano infortuni e lesioni:

Pulitori ad alta pressione possono essere pericolosi se usati in modo improprio. Il getto non

deve essere indirizzato verso persona, animali, attrezzatura elettrica attiva o versuso l'apparecchio stesso.

• L'apparecchio non è adatto all'uso da parte di persona (compresi bambini) con facoltà fisiche, sensoriali o mentali limitate o con scarse esperenze o conoscenze; a meno che non siano sorvegliati da una persona responsabile per la loro sicurezza o abbiamo ricevuto istruzioni su come usare l'apparecchio.
• Bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Il dato dell'apparecchio non è ammesso per persona di età inferiore ai 16 anni.
  Non abbandonare mai un appearecchio acceso incustodito sul posto di lavoro.
• Accendere il pulitore ad alta pressione solo quando il tubo flessibile è inserto nella tubatura da pulire minimo fino alla marcatura rossa.
  Non estrarre mai il tubo flessibile inserto completamente alla tubatura da pulire con l'alta pressione accesa. Si rischia di essere feriti dal getto ad alta pressione.
• La temperatura dell'acqua massima non deve superare i 60^ . Il tubo flessibile potrebbe essere danneggiato.

Descrizione delle funzionalità

Il set di pulizia per tubature è composto da una testa dell'ugello e un tubo flessibile lungo 15 m che viene collegato al pulitore ad alta pressione. Mediente i quattro getti ad alta pressione orientati all'indietro il tubo flessibile viene spintoattraverso la tubatura e l'intasamento viene liberatoattraverso il getto d'acqua.

Le immagini si trovano sulla parte anteriore dell'apertura ribaltabile.

Illustrazione

1 Set di pulizia di tubature
2 Marcatura di sicurezza rossa
3 Tubo flessibile per la pulizia di tubature
4 Testa dell'ugello
5 Raccordo
6 Anello di marcatura
7 Scala
8 Adattatore

Messa in esercizio

1. Inserire il raccordo (5) sulla pistola a spruzzo (9) del pulitore ad alla pressione. Ruotare a 90^ fino allo scatto (chiusura a baionetta).

2. All'occorreanza, insere l'adattatore fornito (8) sulla pistola a spruzzo, prima di montare il raccordo (5) del tubo flessibile per la pulizia di tubature.

1. Spingere il tubo flessibile (3) nella tubatura da pulire minimo fino alla marcatura di sicurezza rossa (2).

Attenzione! La marcatura di

sicurezza rossa deve trovarsi nella tubatura prima di accende re il pulitore ad alta pressione. Altrimenti si rischia di essere feriti dal getto ad alta pressione.

1. Accendere il pulitore ad alta pressione e premere la leva della pistola a spruzzo (B 9).
2. Mention la testa dell'ugello (4) si muove autonomamente nella tubatura, spingere manualmente il tubo flessibile (3).
3. Per rimuovere le intasature, premere ripeturamente la leva e rilasciarla.
4. Mediente l'anello di marcatura (6) è possibile marcare lo stato di avanzamento nella tubatura. Attraverso la Scala (A 7) bianca stampata sul tubo flessibile a una distanza di 1 m è possibile leggere lo stato di avanzamento.

Pulizia/manutenza/ stoccaggio

• Pulire l'apparecchio con un panno umido.
• L'apparecchio non richiede interventi di manutenzione.
• Conservare l'apparecchio in un luogo protetto dal gelo.

Smaltimento/Tutela dell'ambiente

Effettuare lo smaltimento dell'apparecchio, degli accessori e della confezione nel rispetto dell'ambiente presso un punto di raccolta per riciclaggio.

Consegnare l'apparecchio presso un centro di raccolte e ricupero.

Chiedere informazioni a riguardo al nostro centro assistenza clienti.

Dati tecnici

Tubo flessibile ad alta pressione Lunghezza. 15 m Pressione max. 160 bar Temperatura di alimentazione ...max. 60^

Modifiche tecniche ed estetiche possono essere apportate nel corso dello sviluppo ulteriore di questo sono alla annunci. Tutte le misure,indicazioni e dati di queste istruzioni per l'uso sono perché sono garanzia.Le rivendicazioni di diritti,che si dovessero far valere in base alle istruzioni per l'uso, sono da ritenersi perché non valide.

Garanzia

• Per quello apparecchio forniamo 36 mesi di garanzia. Per uso industriale e apparecchi sostitivi vige una garanzia abbreviata di 12 mesi, in osservanza delle disposizioni di legge.

• In presenza di un caso di garanzia giustificato vi preghiamo di contattare il nostro centro di assistenza tecnica (tel., fax, indirizzo e-mail vedi pagina di copertina). Troverete ulteriori informazioni sullo svolgimento dei reclami.

• I danni riconducibili ad usura, sovracca-rico outilizzato improprio non sono coperti da garanzia.

• Requisito essenziale per le prestazioni in garanzia è inoltre che leindicazioni riportate alla voce Pulizia e Manutenzione siano state rispetto.

• I danni che siano risultati da difetti del materiale o errori di costruzione verranno eliminati alla cun costing, tramite sostituzione del prodotto o la riparazione dello stesso.

Per usufruire della garanzia è necessario che l'apparecchio sia spedito - non smontato - al nostro Centro di Assistenza unitamente alla prova d'acquisto e al tagliando di garanzia.

Le apparecchiature inviate non affrancate - come merce voluminosa, per esso o con altra spedizione speciale - non potranno essere accettate.

• Lo smaltimento degli apparecchio difetosi consegnati viene effettuato Gratisamente.
