GEBRUIKSAANWIJZING 5B36N0250GB BLAUPUNKT

Inbouwbakoven 5B36N0250GB

Forno da incasso 5B36N0250GB

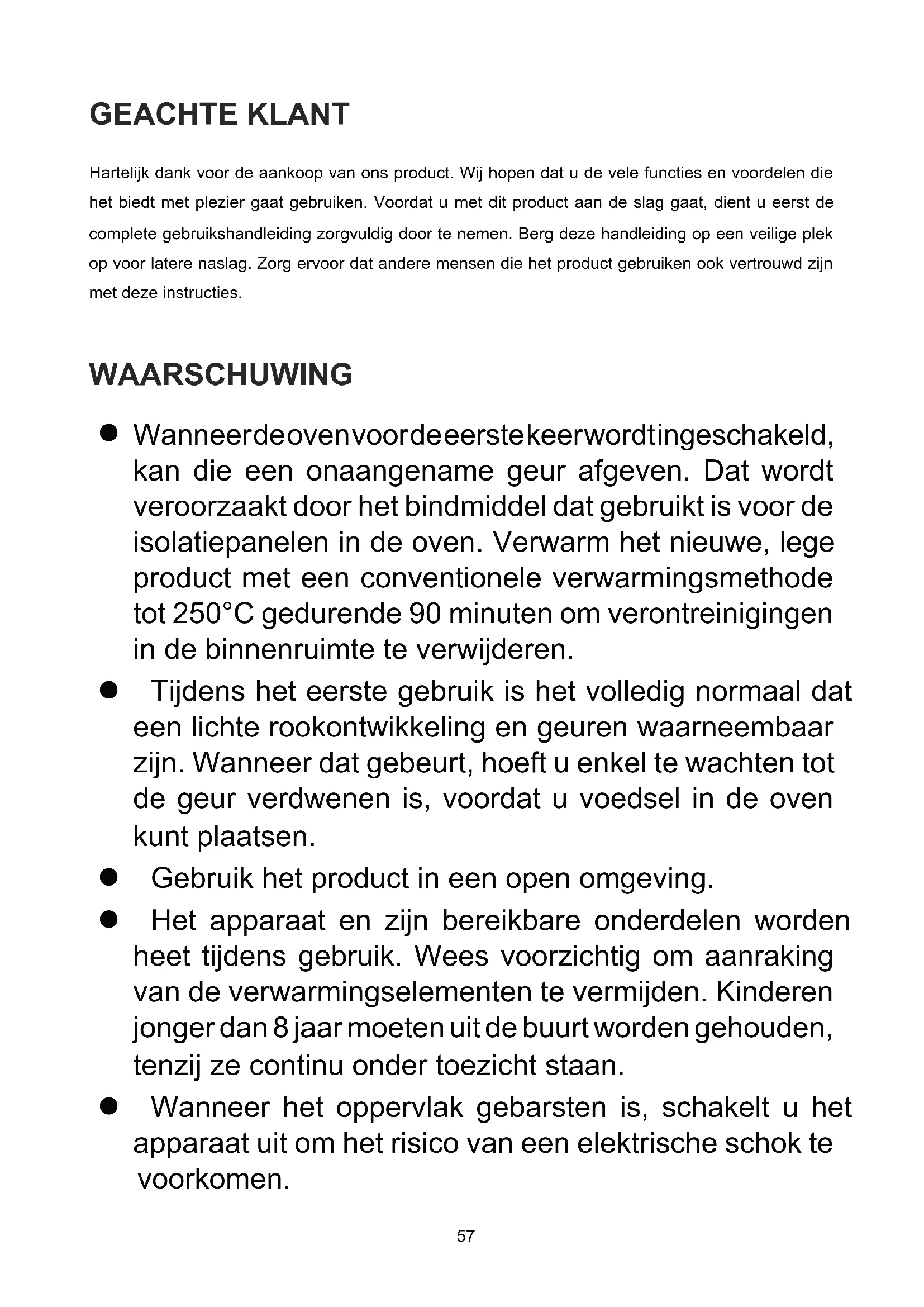

Hartelijk dank voor de aankoop van ons product. Wij hopen dat u de vele functies en Voorden die het biedt met plezier gaat gebruiken. Voordat u met dit product aan de slag gaat, dient u eerst de complete gebruikshandleiding zorgvuldig door te nemen. Berg deze handleiding op een veilige plek op voor latere naslag. Zorg ervoor dat andere mensen die het product gebruiken ook vertrouwd zijn met deze instructies.

WAARSCHUWING

• Wanneerdeovenvoorderstekeerwordtingeschakeld, kan die een onaangename geur afgeven. Dat worden veroorzaakt door het bindmiddel dat gezruikt is voor de isolatiepanelen in de oven. Verwarm het/Newwe, lege product met een conventionele verwarmingsmethode tot 250^ gedurende 90 minutes om verontreinigingen in de binnenruimte te verwijdenen.
• Tijdens het eerste gezruik is het volledig normalaal dat een lichte rookontwikkeling en geuren waarneembaar zich. WannerDat gebeurt, hoeft u enkel te wachten tot de geur verdwenen is, voordat u voedsel in de oven kuntplaatsen.
• Gebruik het product in een open omgeving.
• Het apparaat en zijn bereikbare onderdelen worden heetijdens gebruik. Wees voorzichtig om aanraking van de verwarmingselementen te vermijden. Kinderenjonger dan 8aar要去en uit de buurt worden gehouden, tenzij ze continu ondertoezicht staan.

• Wanneer het oppervlak gebarsten is, schakelt u het apparaatuit om het risico van een elektrische schok te voorkomen.

• Dit apparaat kan worden gebruikt door kinderen van 8年龄段 en ouder en personen met verminderde lichamelijke, sensorische of mentale vaardigheden of gebrek aan ervaring en kennis wanseer ze onder toezurecht staan of geinstrueerd zich over het verilige gebruik van het apparaat en de bevaren die hieraan verbonden zich. Kinderen mogen Niet met het apparaat spelen. Zonder toezurecht mogen kinderen het apparaat nicht reinigen of normalaal onderhoud uitvoeren.

• Tijdens het gebruik kan het apparaat zeer heet worden. Wees voorzichtig om aanraking van de verwarmingselementen in de oven te vermijden.
• Laat kinderen nooit in de buurt van de oven, wanner die in gebruik is, met name wanner de grill worden gebruikt.
• Zorg ervoor dat het apparaatuitgeschakeld is voordatu de ovenlampervangt om de kans op een elektrischeschok te vermijden.
• De onderbreking moet in de vaste stroomkring worden ingebouwd conform de aansluitspecificaties.
• Kinderen要去en onder toezicht staan, zodat ze nicht met het apparaat gaan spelen.

• Dit apparaat is nicht bedoeld voor gebruik door Personen (waaronder kinderen) met verminderde lichamelijke, sensorische of mentale vaardigheden, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of geinstrueerd zich over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun verilgheid.

• Toegankelijke onderdelen können heet worden tijdens het gebruik. Houdjonge kinderen uit de buurt.

• Een alpolige schakelaar要去 in de vaste stroomkring worden ingebouwd conform de installmentvoorschriften.
• Wanner het netsnoer beschadigd is,要去 het door de fabrikant,zijn onderhoudscentrum of personen met overeenkomstige kwalificaties worden verrangen,om gevaren te voorkomen.
• Gebruik geen scherpe, schurende reinigers of scherpe metalen schrapers om de deurruit van de oven te reinigen. Deze können het oppervlak beschadigen waardoor het glas kan breken.
• Het gebruik van een stoomreiniger is nicht toegestaan.
• Het apparaat is nicht geschikt voor gebruik met een externe timer of een apart afstandsbedieningsystem.
• De instructies voor ovens met roosterzijrails bevatten details over de juiste inbound van de roosters.

VEILIGHEIDSTIPS

• Gebruik de oven uitsluitend als u schoeisel draagt. Raak de oven Niet met natte of vochtige handen.
• Voor de oven: Ovendeur mag Niet te vaak worden geopendijdens de bereidingsstijd.
• Het apparaat moet worden geinstalleerd en in gebruik genomen door een gekwalificierde monteur. De produit is nicht verantwoordelijk voor eventuele schade die ontstaat door verkeerde opstellingen installmentie door ongekwalificierd personeel.
• Er mag niets op een geopende deur of klep van de oven worden geplaatst. Hierdoor kan het apparaat instabiel worden of de deur defect raken.
• Enkele onderdelen van het apparaat hunnen langeijd warm blijven; wacht waarom tot het apparaat is afgekoeld voordat uplaatsen aanraakt dierechtstreeks waren blootgesteld aan de hitte.
• Wanner u het apparaat een langearend Niet gebruikt, adviseren wij u de stekker uit het stopcontact te trekken.

DE OVEN IN DE KEUKENKAST INBOUWEN

Plaats de oven in de waarvoor bestemde ruimte in de keukenkast; hij kan onder een werkblad of in een hoge kast worden geplaatst. Schroef de oven op+zijn plek vast via de twee bevestigingsgaten in het frame. De bevestigingsgaten bevinden zich in de binnenruimte. Houdt u aan de maten en afstandenijdens inbouw van de oven zodate voldoende ventilatie gewaarborgd is.

BELANGRIJK

De keukenkast moet geschikt+zijn voor een correcte werkig van de oven. De panelen van de keukenkast die zich om de oven bevinden,要去en gemaakt,zijn van warmtebestendig materiaal. Let erop dat de lijm die gebruikt is voor gefineerde keukenkasten ten minste bestand is gegen temperaturen van 120 ^ C . Kunststoffen of lijmen die Niet bestand,zijn tegen dergelijk temperaturen smelten,waardoor de kast kan verrormen.Nadat de oven in de kast is geplaatst,要去en de elektrische onderdelen volledig geisoleerd worden.Dat is een wettelijk veiligheidsvoorschrift.Alle veiligheidsvoorzieningen要去en stevig op hun plek,zijn vastgezet, zodat ze onmogelijk+kennen worden verwijderd zonder speciala gereedschap.Verwijder dechterwand van de keukenkast zodat voldoende luchtstroming rond de oven gegarandeerd is.De oven moet aan de achterzijde een ruimte van minimaal 35mm hebben.

VERKLARING VAN OVEREENSTEMMING

Wanner u de oven uitgepakt hebt, controeert u of deze absolut onbeschadigd is. Wanner u

twijfelt, het apparaat Niet gebruiken: neem contact op een gekwalificeerdevakman.

Houd verpakkingsmaterialen, zoals plastic zakken, polystyrene of spijkers uit de buurt van kinderen, waar die een gevaar vormen voor kinderen.

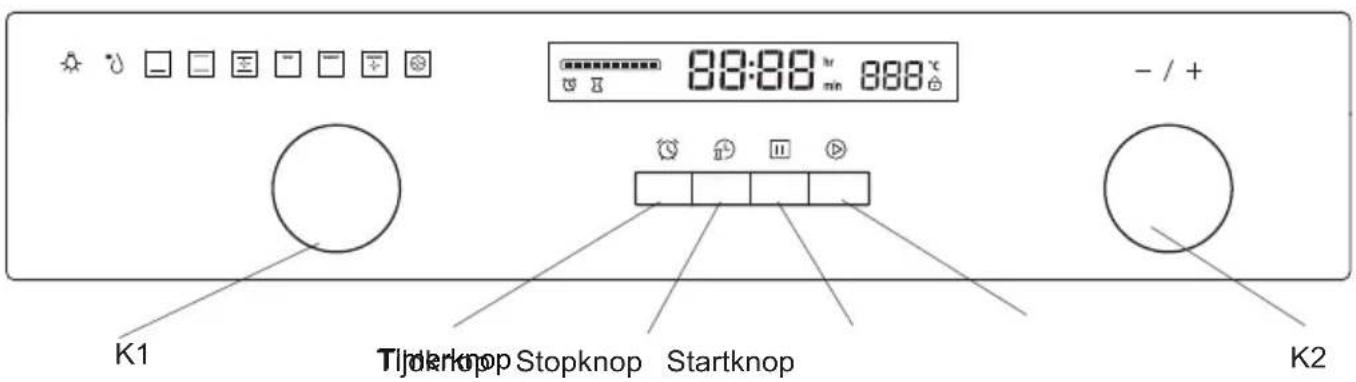

PRODUCTBESCHRIJVING

Symbool
	Ovenverlichting: Hiermee kan de gebruiker het bereidingsproces bekijken zonder de deur te openen. De ovenver-lichting brandt bij alle bereidingsfuncties behalve ECO-functie.
	Ontdooijen: Door het circuleren van lucht op kamertemporatuur kan bevroen voedsel sneller ontdooien, (zonder warmte te gebruiken). Het is een voorzichtigige maar snelle manier om de ontdooitijd te verkorten en het ontdooien van kant-en-klaar-maaltijden en producten gemuld met crème enz. te versnellen.
	Onderverwarming: Een verborgen verwarmingselement in de bodem van de oven biedt eenmeer geconcentre-erde—ittle bij de basis van het voedsel+zonder het te bruinen. Dit is bij uittstek geschikt voor het vereiden van ge-rechten met een lange bereidingsstijd, zoals ovenschotels, stoofschotels, gebakjes en pizza'saar een knapperige bodem gewenst is. De temperatuur kan worden ingesteld tussen 60-120°C. De standardtemperatuur is 60°C.
	Boven- en onderwarmte: Het bovenste en onderste verwarmingselement werkken samen voor conventioneel koken. De temperatuur kan worden ingesteld tussen 50-250°C. De standardtemperatuur is 220°C.
	Boven- en onderwarmte met ventilator: Combinatie van ventilator en beiden verwarmingselementen zorgt voor een nog hogere warmtdoendring, waarmee 30 - 40% energia worden bespaard. Berechten worden Licht gebruind aan de buitenzijde, terwijl ze van binnen nog sappig�. Let op: deze functie is geschikt voor het grillen of braden van een groot stuk vlees bij een hogere temperatuur. De temperatuur kan worden ingesteld tussen 50-250°C. De standardtemperatuur is 220°C.
	Grill: Het binnenste grilleelement schakelt in een uit om de temperatuur te handhaven. De temperatuur kan worden ingesteld tussen 180-240°C. De standardtemperatuur is 210°C.
	Dubbele grill: Het grillelement en het bovenste verwarmingselement zijn actief. De temperatuur kan worden ingesteld tussen 180-240°C. De standardtemperatuur is 210°C.
	Dubbele grill met ventilator: Het grillelement en het bovenste verwarmingselement werkken samen met de ventilator. De temperatuur kan worden ingesteld tussen 180-240°C. De standardtemperatuur is 210°C.
	Convectie: Rondom de convectieventilator is een ringverwarmingselement aangebracht die een extra hittebron vomt voor convectiekoken. In de convectiestand schakelt de ventilator automatisch in om de luchtcirculatione binnen de oven te verbeteren en zorgt voor een gelijkmatigeHSVoor de bereiding. De temperatuur kan worden ingesteld tussen 50-240°C. De standardtemperatuur is 180°C.
	Een energiebesparende verwarmingsmethode voor het gezond bereiden van vlees, vis en gebak. Het apparaat regelt de energietoevoer in de binnenruimte optimaal. Afhankelijk van de bereiding en het gerecht kan energia worden bespaard.

BEDIENINGSINSTRUCTIES

1. Tijd instellen

Nadat het apparaat op het lichtnet is aangesloten, wordt "0:00" weergegeven in het display.

1> Druk op "L de uren gaan knipperen.
2 > Draai "K2" om de uren in te stellen, (tijd moet binnen 0-23 liggen).
3> Druk op "p, de这段时间 gaan knipperen.
4> Draai "K2" om de Minutes in te stellen, (tijd moet binnen 0-59 liggen).
5> Druk op ^L om het instellen van deijd te voltooien. "knippert en deijd worden verlicht. Opmerking: Deijdweergave is 24-uurs. Wanner na het inschakelen deijd Niet is ingesteld, geeft de klok "0:00" weeer.

2. Functie selecteren

1> Draai "K1" om de gewenste bereidingsfunctie te selecteren. Het bijbehorende symbollicht op.
2> Draai "K2" om de temperatuur in te stellen.
3> Druk op "om de start van bereiding te bevestigen.
4> Wonneer stap 2 is overgeslagen, drukt u op “ ” om de start van de bereiding te bevestigen, de standaardtijd is 9 eer, de standaardtemperatuur worden op het LED-display weergegeven. OPMERKING:
1> Deijdinstelling per knopdruk vindt plaats in de volgende stappen:

0-0:30 min: stap = 1 minut
0:30-9:00 aur: stap = 5 minutes
2> De waarden van de instelstappen voor het wijzigen van de temperatuur is 5^ en van de grillfunctie 30^ .
3> Door "K1" te draaien,=knt u voor aanvang van de bereiding de bereidingstijd instellen. Druk verzolgens op "om te bevestigen.

Wonneer "biet binnen 3 seconden worden ingedrukt, keert de oven terug maar de vorige tijdsinstelling om de bereiding voort te zetten.
4> Door "K2" te draaien,=kunt u voorafgaand aan de bereiding de temperatuur instellen. Het bijbehorende symbolGaat branden.
Druk verwolgens op "om de bereiding te starten. Wonneer " Het binnen 3 seconden worden ingedrukt, keert de oven terug maar de vorige temperatuurinstelling om de bereiding voort te zetten.

3. Verlichtingsinstelling

1> Draai "K1" om de relevante functie te selecteren, het bijbehorende symbol brandt.
2> Druk op de knop “om te beginnen, “0:00” en het lampsymbol “” hennen op, “”: begint te knipperen.

4. Informatiefunctie

In de volgende standen=kunt u de actuèle instelleningen opvragen, na 3 seconden worden de actuèle status opnieuw weergegeven.

1> Tijdens het gebruik van de oven, wanner de klok is ingesteld, drukt u op de knop "om de huidige tijd te zien; is de timer ingesteld, dan drukt u op de knop om de tijd van de timer waar te gezven.
2> Als de klok is ingesteld voor de timer, drukt u op de knop "om de huidigeijd te zien.
3> Wanner de kloktijd worden weergegeven, verwijl de functie uitgestelde start is ingesteld, drukt u op de knop om het tijdstip van de uitgestelde start te zien.

5. Kinderslotfunctie

Inschakelen: druk tegelijkkertijd gedurende 3 seconden op "en", klinkt een lang geluidssignaal en de "is verlicht.

Uitschakelen: druk tegelijkkertijd gedurende 3 seconden op “ 電 en " , er klinkt een lang geluidssignaal en het kinderslot is uitgeschakeld.

Opmerking: Wanner u tijdens een bereiding wilt stoppen, drukt u snel op de stopknop. Druk Niet te lang op de stopknop, dat worden beschouwd als een ongeldige handeling.

6. Timerfunctie:

Het apparaat beschikt over een timer waarmee u deijd=kunt instellen tussen 0:01 en 9:59. Alleen wonneer de oven in de stand-bystand staat, kan de timer worden ingesteld. Volg de onderstaande stappen om de timer in te stellen:

1> Druk op de instelknop voor de timer "
2> Draai "K2" om de uurtijd van de timer in te stellen. (Tijd要去ussen 0-9 liggen).
3> Druk opnieuw op de instelknop voor de timer "
4> Draai "K2" om de minutentijd van de timer in te stellen. (Tijd要去ussen 0-59 liggen).
5> Druk op "om de instelling te bevestigen. De vrij teelt af.

Opmerking: Het geluidssignaal van de oven klinkt 10 maal nadat de tijd is afgelopen. U kurz de timer tijdens het instellen annuleren door op de knop "+1 te drukken; nadat timer is ingesteld, kurz u hem annuleren door twee koer op de stopknop te drukken.

7. Bereiding starten/onderbreken/annuleren

1> Wonneer de bereidingstijd is ingesteld, drukt u op “ 日 ” om de bereiding te starten. Wonneer de bereiding is onderbroken, drukt u op “ 日 ” om de bereiding te hervatten.
2> Tijdens de bereiding drukt u eenmaal op "II" om de bereiding te onderbreken. Druk tweeemaal op "Iom de bereiding te annuleren.

8. Energiebesparingsfunctie

1> In de stand-by- en in de timerstand drukt u drie seconden op “ ”, het LED-display dooft en de energiebesparingsstand is geactiveerd.
2> Wonneer in de stand-bystand binnen 10 minutes geen handeling worden UITgevoerd, dooft het LED-display en schakelt het over maar de energiebesparingsstand.
3> In de energiebesparingsstand drukt u op een willekeurige toets of draait u aan een willekeurige knop om deze stand te annuleren.

9. Functie uitgestelde start

1> Om de functie uitgestelde start te konnen gebruiken,要去 vooraf de tijd worden ingesteld. Voor het instellen van de uitgestelde starttijd gebruikt u bezelfde procedure als voor het instellen van de normale tijd, (a> Druk op de instelknop "Z"oor de uitgestelde start: b> Stel met "K2" de uren in voor de uitgestelde starttijd. De uurtijd要去ussen 0-23 liggen. c> Druk opnieuw op de instelknop "Z"oor de uitgestelde start; d> Draai "K2" om de minutentijd van de uitgestelde start in te stellen. Tijd要去ussen 0-59 liggen),aar druk dit geen nicht op de tijdknop.Draaiervolgens knob "K1" om de functie te selecteren.
2> Druk op de knop "D" om de bereidingstijd en de temperatuur in te stellen. Draai verwolgens knop "K1" om de tijd in te stellen en knop "K2" om de temperatuur in te stellen.
3> Bevestig de instelling met de knop l . Op het scherm branden zowel deijd als ook het symbool van de uitgestelde start l Er worden geen andere functiessymbolen getoond. Deijd van de uitgestelde start kan worden gecontroleerd door op l te drukken, na 3 seconden worden de kloktijd waar getoond.
4> Op hetijdstip van de uitgestelde start begint de bereiding automatisch na een geluidssignaal. Het symbool van de uitgestelde start "dooft en het scherm toont waar de normale symbolen.

Opmerking:

1. De functie uitgestelde start kan nicht worden ingesteld voor verlichting, ontdooien en vleestermometer.

2. Tijdens de uitgestelde start drukt u eenmaal op de annuleringsknop om tijd en temperatuur van de functie uitgestelde start wee ter te geven, verwijl het menusymbol permanent brandt. Door opnieuw de annuleringsknop in te drukken, wordt de kloktijd weer getoond, of druk op de startknop om terug te gaan waar de uitgestelde start.

3. De timerfunctie werkt nichtijdens de uitgestelde start.

10. Opmerking

1> De ovenverlichting brandt bij alle functies.
2> Nadat het bereidingsprogramma is ingesteld en de knop “ ” nicht binnen 5 minutes worden ingedrukt, worden de huidigeijd weergegeven of worden de stand-bystand waar actief. De instelling worden ongedaan gemaatk.
3> Het geluidssignaal klinkt eenmaal wanner de knop correct worden ingedrukt, anders klinkt er geen geluidssignaal.
4> Het geluidssignaal klinkt vrij maal om u erop te attenderen dat de bereiding voltooid is.

ACCESSIONS

Rooster: voor grillgerechten, bakvormen met gerechten om te braden en te grillen.

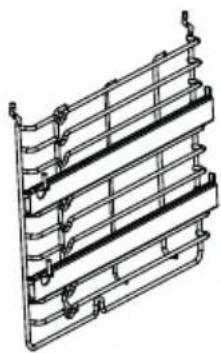

Zijrails: deze roostersteunrails aan de rechtter- en de linkerkant van de oven+kennen worden verwijderd om de ovenwanden te reinigen. (alleen voor specifieke modellen)

Bakplaat: voor het bereiden van grote hoeveelheden voedsel, zoals vochtige taarten, gebakjes, bevroren voedsel enz. of voor het opvangen van vet/restjes en vleessappen.

Telescopische uitschuifrails: sommige modellen können voorzien zijn van telescopische uitschuifrails om het gebruik van de oven te vergemakkelijkden. Deze telescopische uitschuifrailslopen voor reinigging worden gedemonteerd door de bevestigingsschroeven los te draaien. (alleen voor specifieke modellen)

Om er zeker van teল dat de ovenroosters veilig gebruikt worden, is de juisteplaatsing van der roosters tussen de zijrails van het hoogste belang. Dat zorgt ervoor datijdens het voorzichtig verwijderen van het rooster of de bakplaat de hete gerechten er nicht afglijden.

GLOEILAMP VERVANGEN

Voor het verrangen gaat u als volgt te werk:

1> Verbreek de stroomtoevoer van het Lichtnet of schakel de zekeringautomaatuit van het elektrische circuit waarop het apparaat aangesloten is.
2> Schroef de glazen lampafdekking los door die linksom te draaien (let op, dat kan stroef gaan) en verrang de gloeilamp door een neue van hetzelfde type.
3> Schroef de glazen lampafdekking weeop+zijn plek.

OPMERKING: Gebruik uitsluitend halogeenlampen met de waarden 25-40 W/220 - 240 V, T 300°C.

DE OVEN AAN DE KAST BEVESTIGEN

1. Plaats de oven in de kastuitsparing.
2. Open de ovendeur.

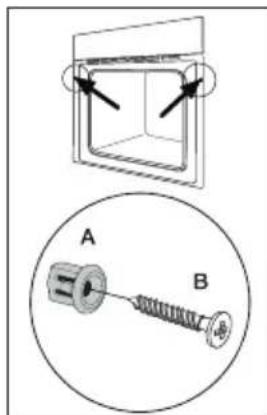

3. Zet de oven vast in de keukenkast met de twee afstandsholders "A" die in het frame van de oven passen en breng de twee schroeven "B" aan.

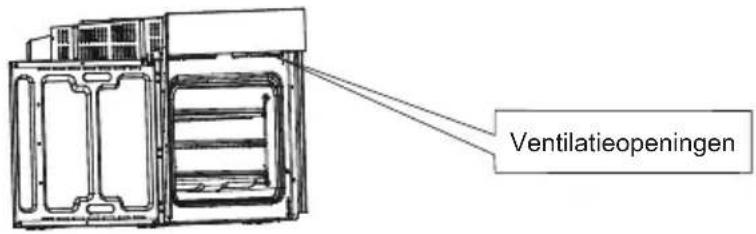

VENTILATIEOPENINGEN

Wanner de bereiding voltooid, onderbroken of in de stand-bystand is, en de temperatuur in het midden van de oven is hoger dan 75 graden, schakelt de koelventilator in gedurende ca. 15 minutes. Of wanner de temperatuur in het midden van de oven onder 75 graden daalt, stopt de koelventilator al eerder.

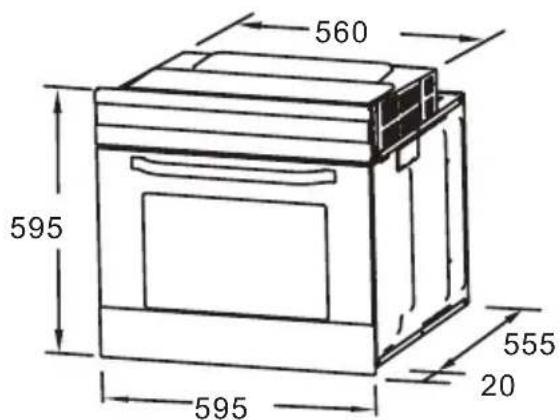

INSTALLATIE

OPMERKING: Het,aantal meegeleverde accessoires is afhankelijk van het desbeteffende apparaat dat is aangeschäft.

REINIGING EN ONDERHOUD

Ten behoeve van een fraaie uitstraling en een betrouwbare werkung, moet u het apparaat schoonhonden. Dankzij het moderne ontwerp van het apparaat worden onderhoud tot een minimum beperkt. De onderdelen van het apparaat die in contactkommen met voedsel要去en regelmatin worden gereinigd.

Voorafgaand aan onderhoud en reiniging, moet de spanning worden verbrozen.
Zet alle bedieningselementen in de UIT-stand.
Wacht tot de binnenruimte van het apparaat Niet更是 heel maar nog lauwarm is - een warm apparaat is gemakkelijker te reinigen.
Reinig het oppervlak van het apparaat met een vochtige doek, zachte borstel of een fijn spons en veeg het apparaat cervolgens droog. In geval van zware verontreiniging gebruikt u heet water met een nicht-schurend reinigingsmiddel.
- Gebruik voor het reinigen van het glas in de ovendeur geen schurende reinigers of scherpe metalen schrapers, deze können krassen in het oppervlak of schade aan het glas veroorzaken.
Laat nooit zure substanties (citroensap, azijn) ache ter op de roestvrijstalen onderdelen.
- Gebruik geen hagedrukreiniger voor het reinigen van het apparaat. De bakplaten können worden schoongemaakt met een mild afwassopje.

Dit apparatus is gelabeld in overeenstemming met de Europese Richtlijn 2012/19/EU voor afgedankte elektrische en elektronische apparatuur (AEEA).

Door ervoor te zorgen dat dit product correct worden afgevoerd, helpt u möglichke negatieve gevolgen voor het milieu en de menselijk gezondheid te voorkomen die anders zouden+kennen ontstaan door de verkeerde afvalverwerking van dit product. Het symbool op dit product geeft aan dat het Niet als huisvuil mag worden verwerkt. Inplaats waarvan要去 het bij een geschikt inzamelpunt worden ingeleverd voor het recyclen van elektrische en elektronische apparatuur. Het afvoeren要去 worden gedaan volgens de lokale milieuvoorschriften voor de verwerking van afval. Voor meer gedetailleerde informatie over de behandeling, terugwinning en recycling van dit product neemt u contact op met uwplaatselijk gemeentekantoor, het inzamelpunt voor huishoudelijk afval of de winkel waar u het gekocht hebt.

Installatie-instructies voor de afdeklijk van het deurframe en draaiklemmen

Voorbereiding voorafgaand aan demontage

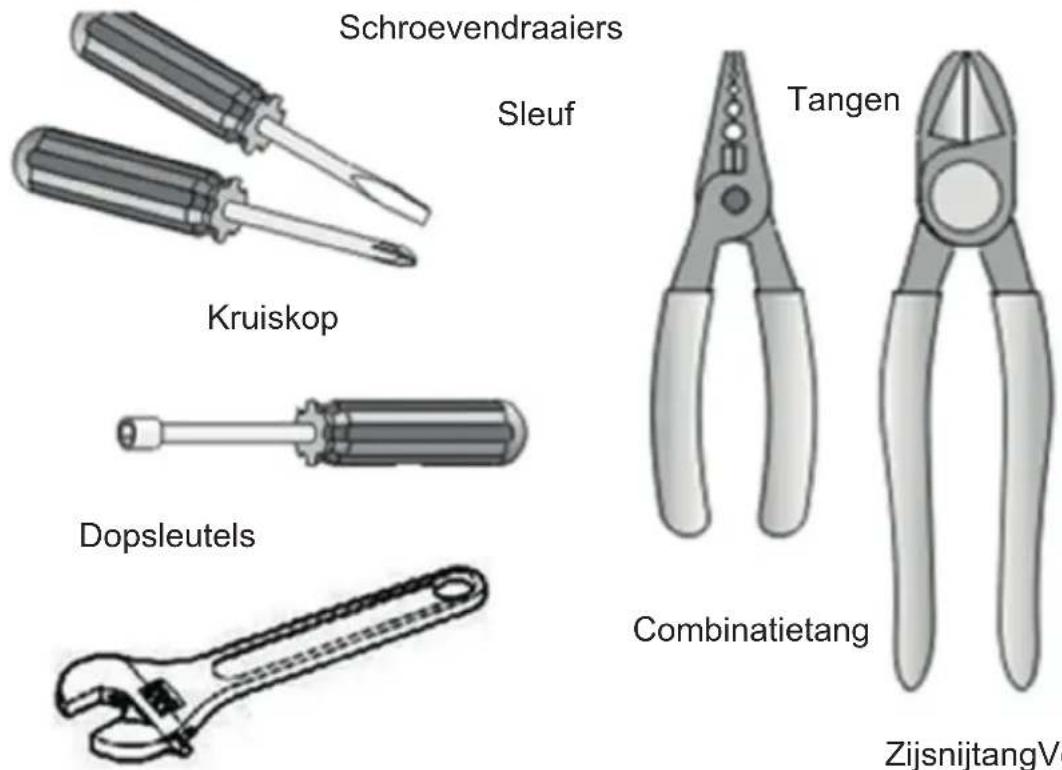

De meeste gereedschappen die u nodig hebt, staan hieronder afgebeeld. Sommige gereedschappen zijn optioneel.

ZijsnijtangVerstelbare moersleute

Onderdelen uitbouwen

De overdeur uittbouwen

Stap 1: Open de ovendeur volledig.

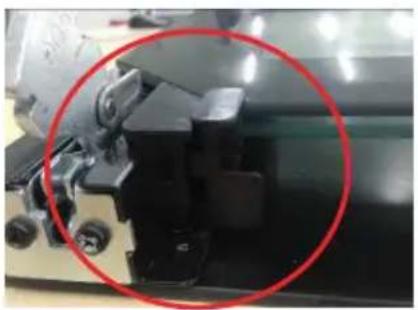

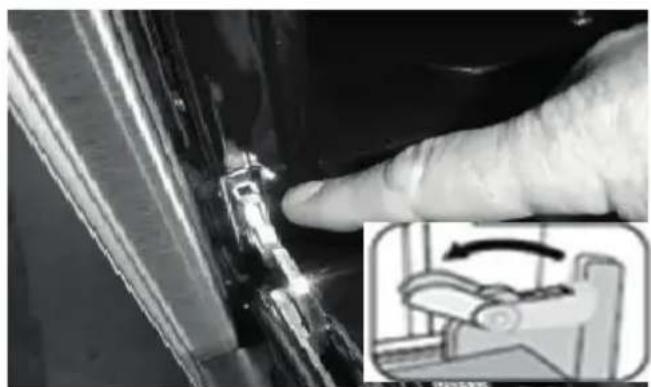

Stap 2: Trek de scharniervergrendelingen bij beiden scharnieren maar voren tot ze stoppen.

Scharnierslot

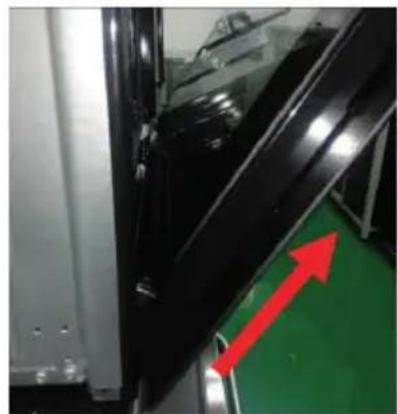

Stap 3: Breng de deur omhoog, zodat deze onder een hoek van 30^ staat ten opzichte van de voorzijde van de oven.

Houd de deur aan elke zichde vast met een hand. Til de deur op en eruit.

Waarschuwing: Trek de deur er Niet met kracht uit en voorkom glasbreukijdens het demontageproces.

Waarschuwing: Til of draag de ovendeur Niet aan de deurgreep.

Demonteren van de ovendeurcomponenten.

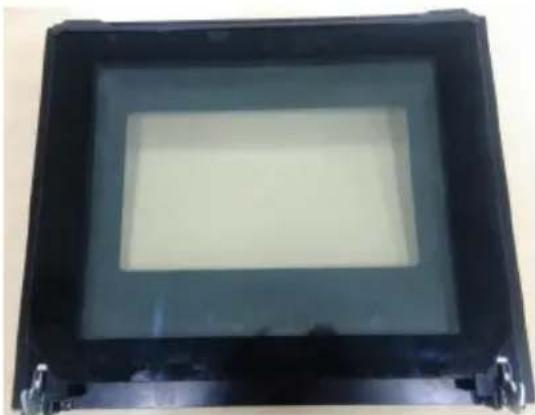

Stap 1: Neem de deur uit de oven,plaats hem verrolgens op een zache ondergrond op het werkblad, die afbeelding 2.1.

Stap 2: Open de draaklemmen van de deur, raadpleeg de handeling in de volgende afbeelding.

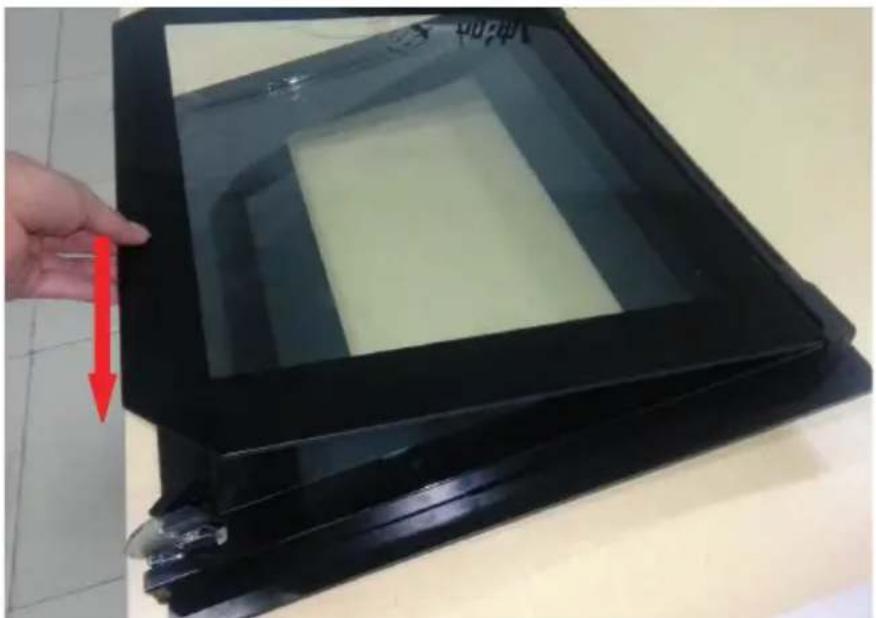

Stap 3: Til de buitenste glasplaat van de deur op en trek hem eruit, verwijder verrolgens de middelste glasplaat opdezelfde manier.

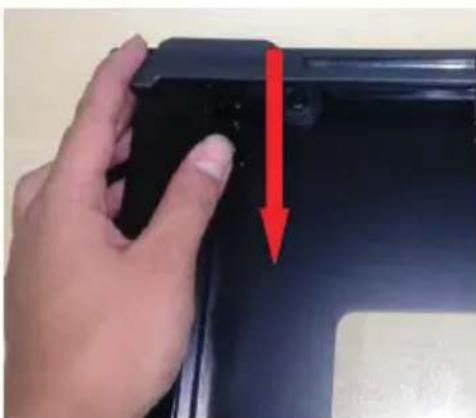

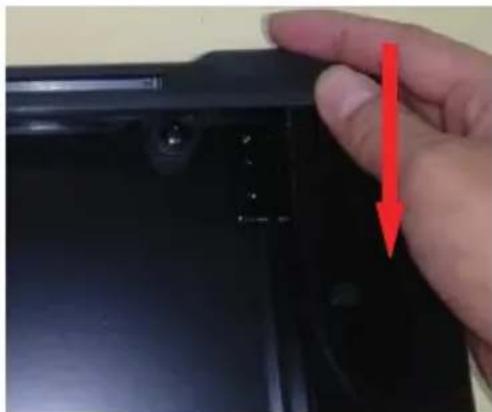

Stap 4: Duw met een hand de afdeklijst van het deurframe waar het midden (1) en til verwolgens de afdeklijst op met de andere hand (2).

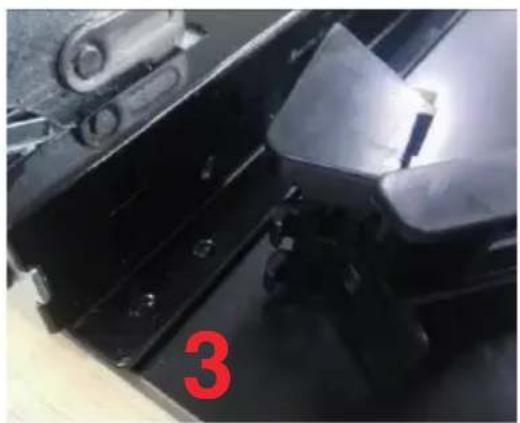

Stap 5: Gebruik de schroevendraaier om de draaklemmen uit te bouwen en neem ze verwolgens uit het deurframe.

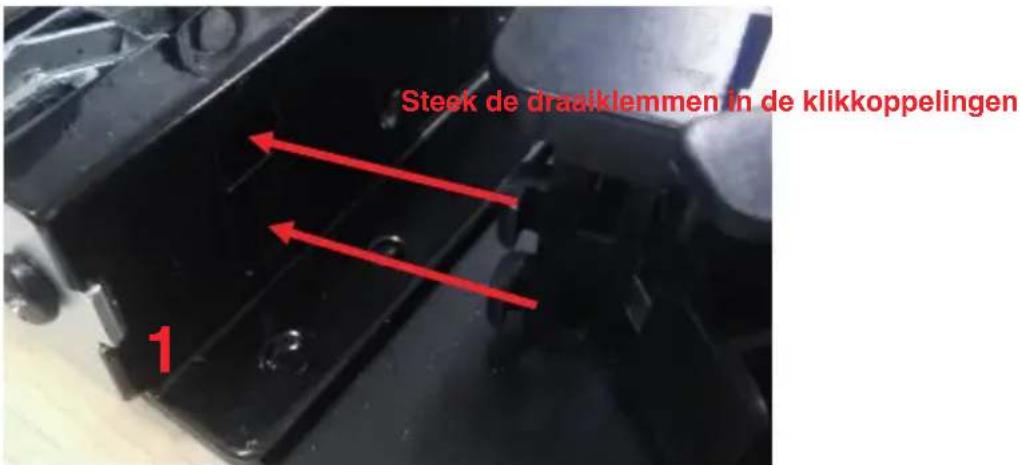

Stap 6: Neem de neue draaiklemmen en streek ze in de klikkoppelingen en zet ze ten slotte vast met schroef.

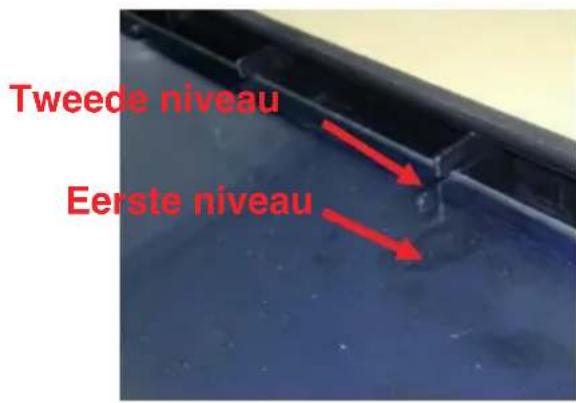

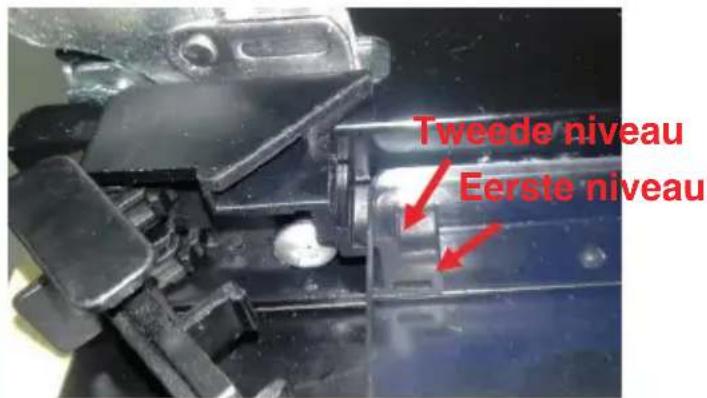

Stap 7: Monteer de nouvelle afdeklijst van het deurframe op het frame en zorg dat die stevig vast zit.

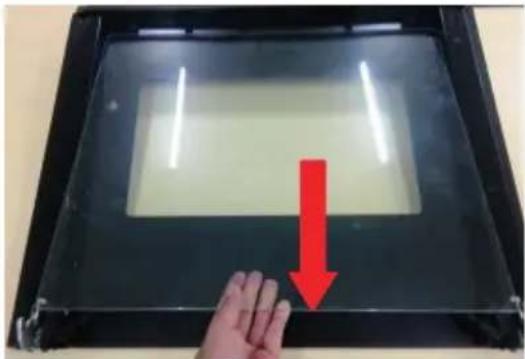

Stap 8: Bouw de middelste glasplaat van de deur in en let er waar bij op dat die op het tweede niveau van de afdeklijst ligt bij deuren met 3 glasplaten en bij deuren met 4 glasplaten moet nog een middelste glasplaat op het eerste niveau worden geplaatst.

Stap 9: Bouw de buitenste glasplaat in en voltooi de verrangende werkzaamheden.
