BEDIENUNGSANLEITUNG 5B36N0250GB BLAUPUNKT

[de] Montage- und Gebrauchsanweisung 2

Einbau Backofen 5B36N0250GB

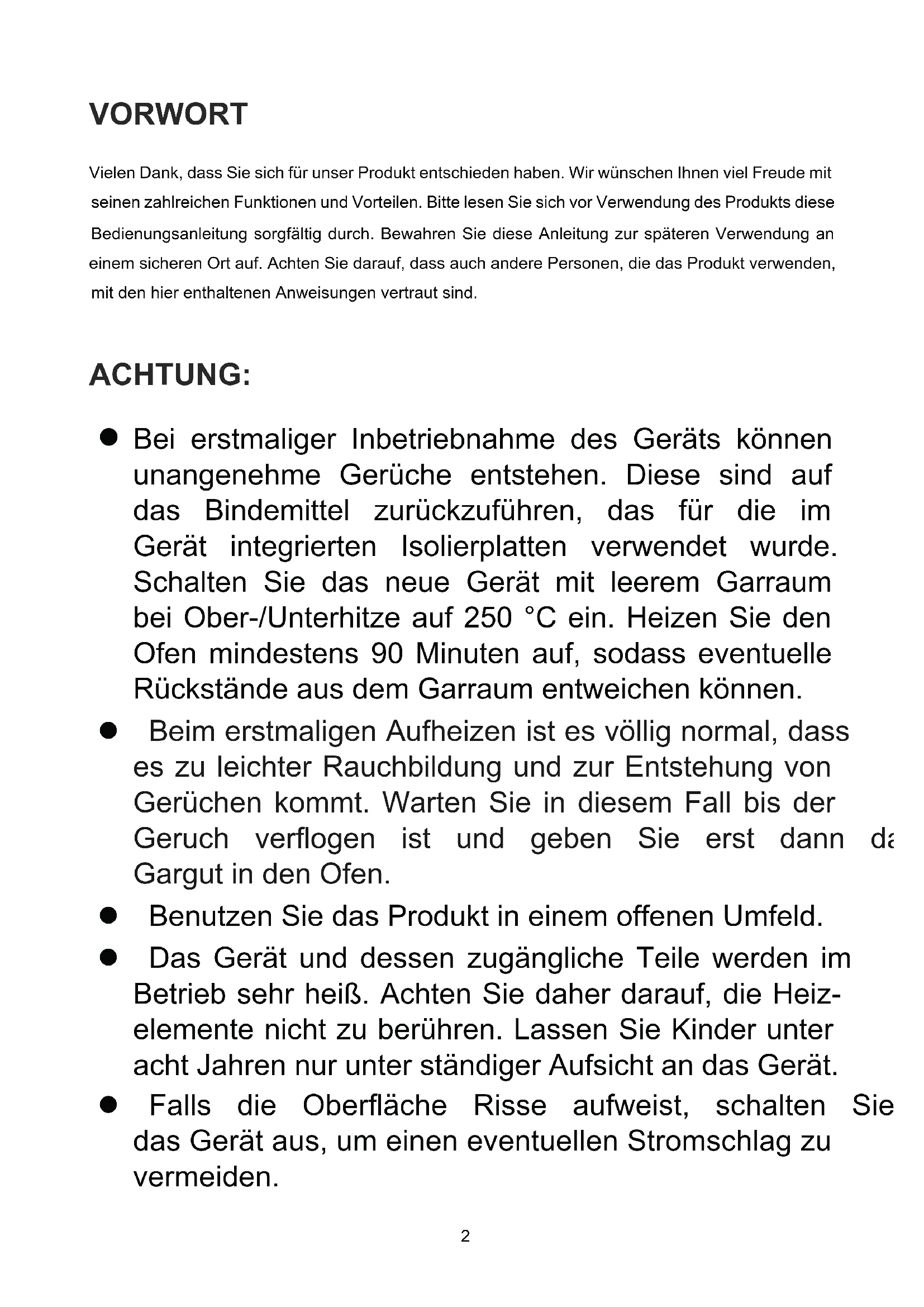

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit seinen zahlreichen Funktionen und Vorteilen.itte lessen Sie sich vor Verwendung des Produkts diese Bedienungsanleitung sorgfältig durch. Bewahren Sie diese Anleitung zur späteren Verwendung an einem sicheren Ort auf. Achten Sie darauf, dass auch andere Personen, die das Produkt verwenden, mit den hier enthaltenen Anweisungen vertraut sind.

ACHTUNG:

• Bei erstmaliger Inbetriebnahme des Geräts konnen unangenehme Gerüche entstehen. Diese sind auf das Bindemittel zurückzuführen, das für die im Gerät integrierten Isolierplatten verwendet wurde. Schalten Sie das neue Gerät mit leerem Garraum bei Ober-/Unterhitze auf 250 °C ein. Heizen Sie den Ofen mindestens 90 Minuten auf, sodass eventuelle Rückstände aus dem Garraum entweichen konnen.
• Beim erstmaligen Aufheizen ist es vollig normal, dass es zu leichter Rauchbildung und zur Entstehung von Gerüchen kommt. Warten Sie in thisem Fall bis der Geruch verflogen ist und geben Sie erst dann da Gargut in den Ofen.
• Benutzen Sie das Produkt in einem offen Umfeld.
• Das Gerät und dessen zugängliche Teile werden im Betrieb sehr heißt. Achten Sie dazu auf, die Heiz-elemente nicht zu berühren. Lassen Sie Kinder unter acht Jahren nur unter ständiger Aufsicht an das Gerät.

• Falls die Oberfläche Risse aufweist, schalten Sie das Gerät aus, um einen eventuellen Stromschlag zu vermeiden.

• Das Gerät kann von Kindern ab acht Jahren sowie Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder auch Mangel an Erfahrung und Wissen verwendet werden, wenn diese darauf beaufsichtigt werden oder in der sicheren Verwendung des Geräts angeleitet worden sind und die mit der Verwendung einhergehenden Gefahren verstanden haben. Das Gerät ist kein Kinderspielzeug. Reinigung und Pflege)dürfen von Kindern nur unter Aufsicht durchgeführt werden.
  Das Gerät wird im Betrieb sehr heißt. Achten Sie dazu darauf auf, die Heizelemente im Ofeninnenraum nicht zu berühren.

• Halten Sie Kinder während des Betriebs vom Ofen fern, insbesondere bei eingeschalteten Grill.
• Vor einem Austausch der Backofenlampe das Gerätausschalten, um einem möglichen Stromschlag vorzubeugen.
• Die Trennvorrichtungen müssen nach den Verdraughtungsregeln in die festverlegte elektrische Installation integriert werden.
• Das Gerät ist kein Spielzeug. Daher sind Kinder fernzuhalten.
  Das Gerätarf von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder auch Mangel an Erfahrung und Wissen verwendet werden, wenn diese von einer für deren Sicherheit verantwortlichen Person bzw. beaufsichtigt werden oder in der sicheren Verwendung des Geräts angeleitet worden sind.

Die zugänglichen Teile des Geräts konnen im Betrieb besteht werden. Kleinkinder sind davon vom Gerät fernzuhalten.
- Eine allpolige Trennvorrichtung muss nach den Verdrahtungsregeln in die festverlegte elektrische Installation integriert werden.
- Ein beschädigtes Anschlusskabel ist zur Verhütung von Gefahren vom Hersteller, dessen Kundendienstmitarbeiter oder einer Person von vergleichbarer Qualification umgehend zuersetzen.
- Zum Reinigen der Glastür des Backofens keine scharfen bzw. scheuernden Reinigungsmittel oder scharfen Metalschaber verwenden, da diese die Oberfläche zerkratzen können, was wiederum zum Zerbersten des Glases führen kann.
Die Verwendung von Dampfreinigern ist nicht zulässig.
- DasGerätistnichtfürdie Bedienung übereinenexternen Timer oder ein gesondertes Fernsteuerungssystem vorgesehen.
- Bei den Ofenmodellen mit verschiedene Einschubebenen sind in der Bedienungsanleitung auch Anweisungen zum wichtigen Einbau diesen Zubehörns enthalten.

SICHERHEITSHINWEISE

• Achten Sie bei Benutzung des Geräts darauf, dass Sie zum Schutz der Fuß Schuhe,tragen. Berühren Sie das Gerät nicht mit nassen oder feuchten Händen.
• Beim Ofen: Die Geräte tür sollte während des Garvorgangs nicht allzu oft geöffnet werden.
  Das Gerät muss von einer zugelassenen Fachkraft installiert und in Betrieb genommen werden. Der Hersteller haftet nicht für Schäden, die infolge falscher Aufstellung und fehlerhaftem Einbau durch nicht zugelassenes Personal entstanden sind.
• Legen Sie keine Gegenstände auf die geöffnete Tur oder Schublade, da sich dadurch der Gewichtsschwerpunkt verlagern oder die Tur beschädigt werden kann.
• Einige Gerätekomponenten sind unmittelbarer Hitze ausgesetzt und speichern diese über einen längeren Zeitraum. Warten Sie davon, bis sie abgekühlt sind.
• Wenn Sie das Gerät für einen längeren Zeitraum nicht benutzen, sollen den Sie es von der Stromversorgung trennen.

EINBAU DES OFENS IN DEN KÜCHENSCHRANK

Bauen Sie das Gerät in die davon vorgesehene Gerätenische ein; z. B. unterhalb einer Arbeitsplatte oder in einen Hochschrank. Fixieren Sie das Gerät mit den beiden Schrauben in den davon vorgesehen Montagebohrungen im Rahmen. Die Montagebohrungen befinden sich im Garraum. Achten Sie beim Festschauben des Ofens darauf, dass die vorgegebenen Maße und Abstände eingehalten werden, um eine ausreichende Belüftung zu gewährleisten.

WICHTIG

Ein ordnungsgemäßer Betrieb des Geräts kann nur bei geeigneter Umgebung (z. B. einer geeigneten Schranknische) gewährleistet werden. Die an den Ofen angrenzenden Schrankflächen müssen aus hitzebeständigem Material gefertigt sein. Achten Sie daraufuf, dass die bei Furnierholz verwendenten Klebstoffe Temperaturen von mindestens 120^ standhalten konnen. Kunst- bzw. Klebstoffe, die nicht für solche Temperaturen ausgelegt sind, schmelzen und führen so zur Verformung des Schranks. Nach dem Einbau des Ofens in die Nische sind alle elektrischen Teile vollständig zu isolieren. Dies ist gesetzlich vorgeschreiben. Alle Schutzvorrichtungen müssen fest installiert werden, so dass sie sich nicht ohne Spezialwerkzeug abnehmer halten. Entfernen Sie die Rückwand der Schranknische, um eine angemessene Belüfung des Geräts sicher zu stellen. Zwischen Gerät und Wand muss ein Mindestabstand von 35 mm eingehalten werden.

KONFORMITÄTSERKLÄRUNG

Überprüfen Sie den Ofen nach der Entnahme aus der Verpackung auf eventuelle

Beschädigungen. Nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb, sondern

wenden Sie sich an qualifiziertes Fachpersonal. Halten Sie Verpackungsmaterialien

wie z. B. Plastiktuten, Styropor oder Nagel von Kindern fern, da diese eine Gefahr fur Kinder darstellen.

PRODUKTBESCHREIBUNG

Symbol	Funktionsbeschreibung
	Backofenlampe: Dank der Ofenlampe kann der Benutzer den Garvorgang beobachten, ohne dazu die Gerättür öffnen zu müssen. Die Ofenlampe leuchtet bei allen Backfunktionen ausgenommen ECO-Funktion.
	Auftaufen: Durch die Luftzirkulation bei Zimmertemperaturlässt sich Tiefkühlkost schneller auftaufen (ohne Zuschaltung der Heizelemente). So{lassen sich Tiefkuhlgerichte, mit Sahne gefüllte Speisen usw. schonend und Schnell auftaufen.
	Unterhitze: Das unsichtbare unter Heizelement gibt intensive Hitze an die Unterseite des Garguts ab, ohne dass diese gesetzt wird. Diese Betriebsart eignet sich vor allem für langsam garende Gerichte wie etwa Aufläufe, Schmorgerichte, Gebäck und Pizzen, wo ein knusprige Boden erwünscht ist. Der zur Auswahl stehende Tempera-turbereich umfasst 60-120 °C. Der voreingestellte Wert beträgt 60 °C.
	Ober-/Unterhitze: Das obere und andere Heizelement sind bei Ober-/Unterhitze gleichzeitig im Betrieb.Der zur Auswahl stehende Temperaturbereich umfasst 50-250 °C. Der voreingestellte Wert beträgt 220 °C.
	Umluft: Die Kombination aus Ventilator und beiden Heizelementen sorgt für eine gleichmäßige Wärme und spart bis zu 30 - 40% Energie. Das Gargut wird außen leicht gebräunt und bleibt innen saftig und feucht. Hinweis: Die-se Funktion eignet sich zum Grillen und Braten großer Fleischstücke bei higheren Temperaturen. Der zur Auswahl stehende Temperaturbereich umfasst 50 - 250 °C. Der voreingestellte Wert beträgt 220 °C
	Grill: Der obere Grillheizkörper schaltet sich nach Bedarf ein und aus, um die gewünschte Temperatur beizubehalten.Innerhalb des Temperaturbereichs von 180 - 240 °C kann jeder beliebige Temperatur gewählt werden. Der vorein-gestellte Wert beträgt 210 °C.
	Großflächengrill: Die beiden oberen Heizelemente sind bei dieser Funktion eingeschaltet.Innerhalb des Temperaturbereichs von 180 - 240 °C kann jeder beliebige Temperatur gewählt werden. Der vorein-gestellte Wert beträgt 210 °C.
	Grill-Bratsystem: Die beiden oberen Heizelemente inklusive Ventilator sind eingeschaltet.Der zur Auswahl stehende Temperaturbereich umfasst 180 - 240 °C. Der voreingestellte Wert beträgt 210 °C.
	Heißluft: Der Umluftventilator ist von einem Ringheizkörper umgeben, der als zusätzliche Wärmequelle für das Heißluftgaren dient. Im Heißluftbetrieb schaltet sich der Ventilator automatisch zu. Die dadurch optimierte Luftzir-kulation sorgt für eine gleichmäßige Temperatur im Garraum. Der zur Auswahl stehende Temperaturbereich umfasst 50 - 240 °C. Der voreingestellte Wert beträgt 180 °C.
	Eine energiesparende Heizart zur schonenden Zubereitung von Fleisch, Fisch und Gebäck. Das Gerätregelt optimal die Energiezufahr in den Garraum. Je nach Zubereitung und Lebensmittel kann Energiegespart werden.

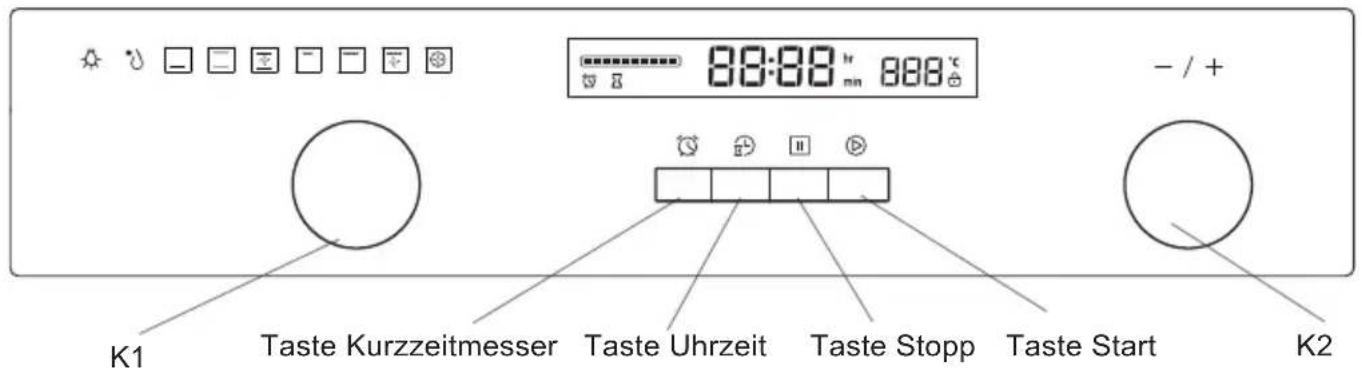

BEDIENUNGSANLEITUNG

1. Einstellung der Uhr

Nachdem das Gerät an die Stromversorgung angeschlossen wurde, erscheint auf dem Display die Anzeige „0:00".

1> Drucken Sie die Taste „. Daraufhin blinken die Ziffern für die Stunden.
2> Stellen Sie durch Betätigten des Drehreglers „K2" die gewünschten Stunde (zwischen 0 und 23) ein.
3> Drucken Sie die Taste „. Daraufhin blinken die Ziffern für die Minuten.
4> Stellen Sie durch Betätigkeiten des Drehreglers „K2" die gewürschten Minuten (zwischen 0 und 59) ein.
5> Drücken Sie die Taste „ü, um die Eingabe zu bestätigen und den Einstellungsmodus zu verlassen. :“

blinkt nun und eingestellte Zeit wird angezeigt.

Hinweis: Die Uhrzeit wird im 24-Stunden-Format angezeigt. Wird die Uhrzeit nach dem Einschalten des Gerätes nicht eingestellt, zeigt sie weiterhin „0:00" an.

2. Einstellung der Heizart

1> Wahlen Sie durch Betätigten des Drehreglers „ K1" die gewünschte Garfung.
Das entsprechende Symbol leuchtet daraufufhin in der Anzeige.
2> Stellen Sie durch Betätigkeiten des Drehreglers „K2" die Temperatur ein.
3> Starten Sie den Garvorgang durch Drucken der Taste,
4> Wenn Schritt 2 übersprungen wird, starten Sie den Garvorgang mit der Taste „D". Standard-mäßig ist eine Garzeit von 9 Stunden eingestellt. Die voreingestellte Temperatur erscheint auf dem LED-Display.

HINWEIS:

1> Die Garzeit wird mit Hilfe der Drehregler in folgenden Intervallen eingestellt:
0 bis 30 Minuten: in 1-Minuten-Schritten. 30 Minuten bis 9 Stunden: in 5-Minuten-Schritten.
2> Die Temperatureinstellung erfolgt in Schritten von 5^ , bei der Grillfunktion in Schritten von 30^ .
3> Durch Betätigkeiten des Drehreglers „K1" können Sie zu Beginn des Garvorgangs die gewünschte Garzeit

einstellen. Bestätigen Sie ihre Eingabe anschließend mit der Taste.

Wenn die Taste nicht binnen 3 Sekunden gedrückt wird, wird die Garzeit auf den vorherigen Wert zurückgesetzt und der Garvorgang mit dieser Einstellung fortgesetzt.

4> Stellen Sie durch Betätigten des Drehreglers „K2" zu Beginn des Garvorgangs die gewünschte Temperatur ein. Die entsprechende Anzeige leuchtet daraufufhin auf.

Starten Sie den Garvorgang mit der Taste „. Wenn die Taste „ nicht binnen 3 Sekunden gedrückt wird, wird die Temperatur auf den vorherigen Wert zurückgesetzt und der Garvorgang mit dieser Einstellung fortgesetzt.

3. Einschalten der Lampe

1> Wahlen Sie die gewünschte Funktion durch Betätigten des Drehreglers „K1". Daraufhin leuchtet das zugehörige Symbol.
2> Starten Sie den Vorgang mit der Taste 日 . Die Anzeige 0:00" sowie das Lampensymbol , leuchten auf und der Doppelpunkt 日 :“ blinkt.

4. Abfrage von Einstellungen

In folgenden Modi können Sie die aktuellen Einstellungen abfragen. Nach 3 Sekunden kehrt die Anzeige jeweils wieder in den eigenen Status zurück.

1> Während des Betriebs konnen Sie durch Drucken der Taste „ die aktuelle Zeit abrufen (sofern die Uhr eingestellt wurde). Falls der Kurzzeitmesser programmiert wurde, konnen Sie sich die eingestellte Zeit durch Drucken der Taste „ anzeigen setzen.
2> Beim aktivierten Kurzzeitmesser konnen Sie sich durch Drücken der Taste „ die aktuelle Uhrzeit anzeigen setzen (sofern die Uhr eingestellt wurde).
3> Während die Uhrzeit angezeigt wird, können Sie sich durch Drücken der Taste „ die Startzeitvorwahl anzeigen halten.

5. Kindersicherung

Aktivieren der Kindersicherung: Drücken Sie gleichzeitig 3 Sekunden lang die Tasten und „ Es ertont ein langer Signalton und das Symbol „ leuchtet auf.

Deaktivieren der Kindersicherung: Drücken Sie gleichzeitig 3 Sekunden lang die Tasten „ und „. Es eront ein langer Signalon, der anziegt, dass die Kindersicherung nun deaktiviert ist.

Hinweis: Wenn Sie den Garvorgang während des Betriebs abbrechen möchten, drücken Sie kurz die Stopp-Taste. Ein zu langes Drücken der Stopp-Taste wird vom Gerät als ungültig interpretiert.

6. Kurzzeitmesser:

Das Gerät verfügbar über einen Kurzzeitmesser, dessen Zeit auf einen Wert zwischen 0:01 und 9:59 Stunden programmiert werden kann. Diese Funktion kann nur eingestellt werden, während sich das Gerät im Stand-by-Modus befindet. Um den Kurzzeitmesser einzustellen, gehen Sie wie folgt vor:

1> Drücken Sie die Taste für den Kurzzeitmesser, ①u;
2> Stellen Sie durch Betätigten des Drehreglers „K2" die Stunden für den Kurzzeitmessen ein (zwischen 0 und 9).

3> Drücken Sie erneut die Taste für den Kurzzeitmesser,
4> Stellen Sie durch Betätigten des Drehreglers „K2" die Minuten für den Kurzzeitmesser ein (zwischen 0 und 59).
5> Bestätigen Sie die eingestellte Zeit mit der Taste. Die Zeit wird nun heruntergebnzt.

Hinweis: Nach Ablauf der eingestellten Zeit ertont 10 mal hintereinander ein Signalton.

Sie können den Kurzzeitmesser während der Einstellung durch Drücken der Taste, abbrechen. Nach bereits erfolgter Aktivierung können Sie den Kurzzeitmesser durch zweimaliges Betätigten der Stopp-Taste abbrechen.

7. Start/Pause/Abbrechen

1> Um den Garvorgang nach eingestellter Garzeit zu starten, drücken Sie die Taste. Um den Garvorgang bei unterbrochenem Betrieb wieder fortzusetzen, drücken Sie.
2> Um den Garvorgang zu unterbren, drücken Sie einmal die Taste „II". Drücken Sie zweimal die Taste „II", um den Garvorgang abzubrechen.

8. Energiesparfungtion

1> Während sich das Gerät im Bereitschafts- bzw. Kurzzeitmessermodus befindet, können Sie durch 3-sekündiges Betätigten der Taste in den Energiesparmodus wechseln. Auch das LED-Display schaltet sich dann aus und wechselt in den Energiesparmodus.
2> Wenn im Bereitschaftsmodus 10 Minuten lang keine Aktion erfolgt, schaltet sich das LED-Display aus und der Energiesparmodus wird aktiviert.
3> Das Betätigen einer beliebigen Taste bzw. eines Drehreglers führt zum Abbruch des Energiesparmodus.

9. Startzeitvorwahr

1> Die Startzeitvorwahr Funktioniert nur, wenn zuvor die Uhrzeit eingestellt wurde. Die Startzeit, zu der das Gerät eingeschaltet werden soll, muss in gleicher Weise wie die übliche Uhrzeit eingestellt werden (a> Taste für die Startzeitvorwahr „drücken. b> Mit Drehregler „K2" die Stunden der Startuhrzeit einstellen. Die Stundeneingabe sollte bei einer Zahl zwischen 0 und 23 liegen. c> Drücken Sie die Taste für die Startzeitvorwahr „erneut. d> Mit Drehregler „K2" die Minuten der Startuhrzeit einstellen Die Minuteneingabe sollte bei einer Zahl zwischen 0 und 59 liegen. Drücken Sie thismal jeder chinesfalls das Uhrensymbol. Wahlen Sie als Nächstes mit dem Drehregler „K1" die Funktion aus.
2> Drücken Sie die Taste, um Garzeit und Temperatur einzustellen. Stellen Sie die Uhrzeit mit dem Drehregler „K1" und die Temperatur mit dem Drehregler „K2" ein.
3> Beenden Sie die Einstellung mit der Taste. Auf der Anzeige leuchten sowohl die Uhr als auch das Symbol für die Startzeitvorwahl. Keine anderen Funktionssymbole werden darge-stellt. Sie können sich durch Betätigung der Taste, die Startzeit anzeigen halten.

Nach 3 Sekunden kehrt die Anzeige wieder zur Uhr zurück.

4> Sobald die Startuhrzeit erreicht wird, ertont ein Signaton und der Garvorgang wird automatisch gestartet. Das Symbol für die Startzeitvorwahr „Ü" erlischt und das Display zeigt wieder die üblichen Symbole an.

Hinweis:

1. Bei folgenden Funktionen ist die Startzeitvorwahr nicht möglich: Lampe, Auftauen und Kerntemperatursensor.
2. Wenn Sie während der Startzeitvorwahr die Stopp-Taste einmalig betätigten, werden Uhrzeit und Temperatur der Startzeitvorwahr angezeigt, während das Menüsymbol kontinuierlich leuchtet. Wenn Sie die Stopp-Taste erneut drücken, kehr die Anzeige zur Uhr zurück. Drücken Sie die Start-Taste, kehren Sie zur Startzeitvorwahr darüber.
3. Der Kurzzeitmesser Funktioniert nicht in Verbindung mit der Startzeitvorwahl.

10. Hinweis

1> Die Ofenlampe brennt bei allen Funktionen.
2> Wenn nach Einstellung des Garprogramms die Taste „ © " nicht innerhalb von 5 Minuten gestruckt wird, wird wieder die aktuelle Uhrzeit angezeigt oder der Bereitschaftsmodus aktiviert. Das eingestellte Programm wird dann wieder verworfen.
3> Bei kräftigem Drücken der Taste für den Signalton ertont der Signalton. Achtung: Wenn die Taste nicht richtig gedrückt wird, wird kein Signalton ausgegeben.
4> Sobald der Garvorgang beendet ist, ertont fuf Mal hintereinander ein Signalton.

ZUBEHÖR

Gitterrost: für Grillgut, Kuchenformen, zum Braten und Grillen.

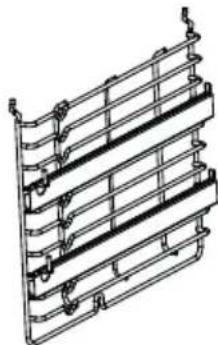

Backblecheinschübe: Die Backblecheinschübe an der rechten und linken Seite des Geräts können zur Reinigung der Innewände herausgenommen werden (modellabhängig).

Universalbackblech: Zur Zubereitung großerer Mengen wie z. B. von saftigem Kuchen, Gebäck, Tiefkuhlkost usw. oder zum Auffangen von Fett/Flüssigkeiten und Fleischsaft.

Teleskopauszüge: Manche Modelle sind für eine einfachere Bedienung des Geräts mit Teleskopauszügen ausgestellt. Die Teleskopauszüge setzen sich durch Lösen der Schrauben zur Reinigung auseinandernehmen (modellabhängig).

ACHTUNG BEIM EINSCHIEBEN VON ROST ODER BLECH:

Um einen sicheren Betrieb des Geräts zu gewährleisten, ist unbedingt darauf zu achten, dass Rost oder Blech ordnungsgemäß zwischen denSECTION angebrachten Einschubschienen eingefuhrt werden. So kann heiges Gargut beim Entnahmen des Rosts oder Blechs nicht so leicht verrutschen.

AUSWECHSELN DER OFENLAMPE

Gehen Sie zum Auswechseln der Ofenlampe wie folgt vor:

1> Trennen Sie das Gerät vom Netz oder schalten Sie den Schutzschalter der Steckdose aus.

2> Schrauben Sie die Glasabdeckung der Lampe gegen den Uhrzeigersinn ab (eventuell ist sie ether schwergängig). Tauschen Sie die Lampe gegen eine neue gleichen Typs aus.

3> Schrauben Sie die Glasabdeckung der Lampe wieder an.

HINWEIS: Es dürfen nur Halogenlampen verwendet werden, die für 25 - 40 W/220 V-240 V und eine Temperatur von 300^ ausgelegt sind.

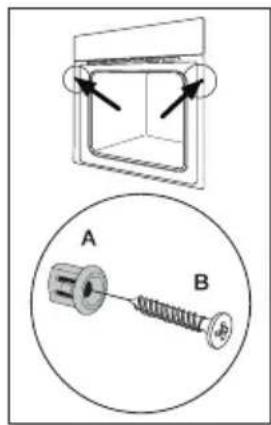

FESTSCHRAUBEN DES GERÄTS AM SCHRANK

1. Setzen Sie den Backofen in die Gerätenische des Schranks ein.

2. Offnen Sie die Geräte tür.

3. Stecken Sie die beiden Distanzstücke „A" in die Montagebohrungen am Geräterahmen und schrauben Sie das Gerät anschließend mit den beiden Schrauben „B" am Schrank fest.

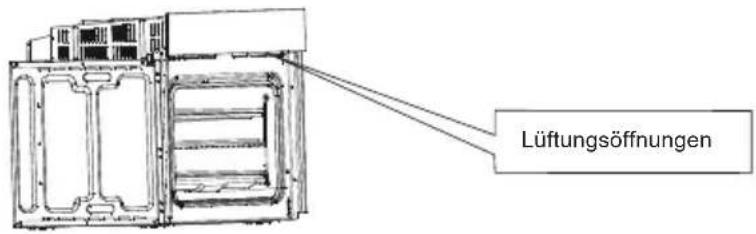

LUFTUNGSÖFFNUNGEN

Wenn die Temperatur nach Beendigung des Garvorgangs, bei einer Garpause oder im Bereitschaftsmodus in der Mitte des Garraums bei 75^ oder darüber liegt, lauft das Kuhlgeblase noch 15 Minuten lang nach. Sinkt die Temperatur in der Mitte des Garraums vorher unter 75 ^ C , schaltet sich das Kuhlgeblase schon früher aus.

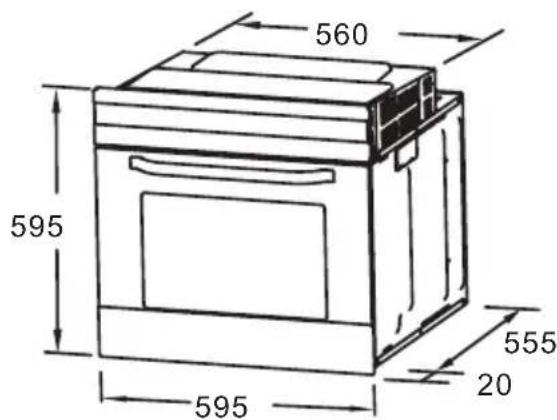

EINBAU

HINWEIS: Die Zahl mitgelieferter Zubehörteile richtet sich nach dem jeweils gekauften Gerät.

REINIGUNG UND PFLEGE

Für ein ansprechendes Erscheinungsbild und eine zuverlässige Funktion sollen den Sie das Gerät stets sauber halten. Das moderne Design des Gerätes reduziert Reinigung und Pflege auf ein Minimum. Die Komponenten des Gerätes, die mit Lebensmitteln in Kontakt kommt, müssen regelmäßig gereinigt werden.

Trennen Sie das Geräst stets vom Netz, bevor Sie Reinigungs- bzw.
Wartungsarbeiten durchfuhren.
Schalten Sie alle Funktionen AUS.
Das Gerät ist leichter zu reinigen, wenn es noch handwarm ist.
Reinigen Sie die Flächen des Gerätes mit einem angefeuchteten Tuch, einer weichen Bürste oder einem weichen

Schwamm und trocknen Sie anschließend nach. Verwenden Sie zum Entfernen starker Verschmutzungen bereits Wasser und ein nicht-scheuerndes Reinigungsmittel.

• Verwenden Sie zum Reinigen der Glasscheibe in der Gerätür keine scheuernden Reinigungsmittel oder scharfen

Metallschaber, da diese die Oberfläche zerkratzen oder das Glas beschädigen können.

Entfernen Sie säurehaltige Substanzen (Zitronensaft, Essig) immer sofort von Komponenten aus Edelstahl.
Keine Hochdruckreiniger verwenden. Reinigen Sie die Backbleche mit einem handelsüblichen Geschirrspulmittel.

Dieses Gerät ist mit Kennzeichnungen nach der EU-Richtlinie 2012 / 19 / EU über Elektro- und Elektronik-Altgeräte (WEEE) versehen.

Indem Sie eine sachgemäß Entsorgung sicherstellen, tragen Sie dazu bei, andernfalls drohenden Schaden für die Umwelt und die menschliche Gesundheit abzuwenden. Das auf dem Produkt angebrachte Symbol weist daraufhin, dass diese nicht über den Hausmüll entsorgt werden damit. Stattdessen ist es auf dem jeweils zuständigen Wertstoffhof für Elektro- und Elektronikgeräte gemäß den vor Ort geltenden Umweltschutzvorschriften und Entsorgungsvorgaben zu entsorgen. Für{nahere Informationen zu Verwertung, Rückgewinnung und Recycling des Produkts wenden Sie sich an ihre Stadtverwaltung, Ihr Hausmüllentsorgungsunternehmen oder den Handler, bei dem Sie das Gerät gekauft haben.

Austausch der Türabdeckleiste und Drehhalterungen

Vorbereitung

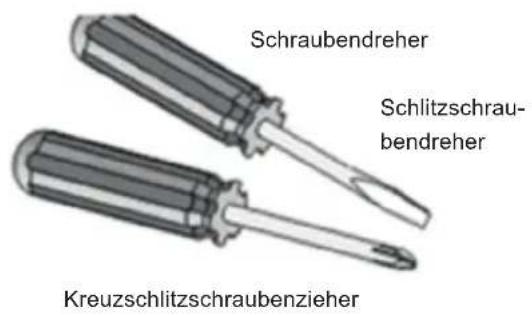

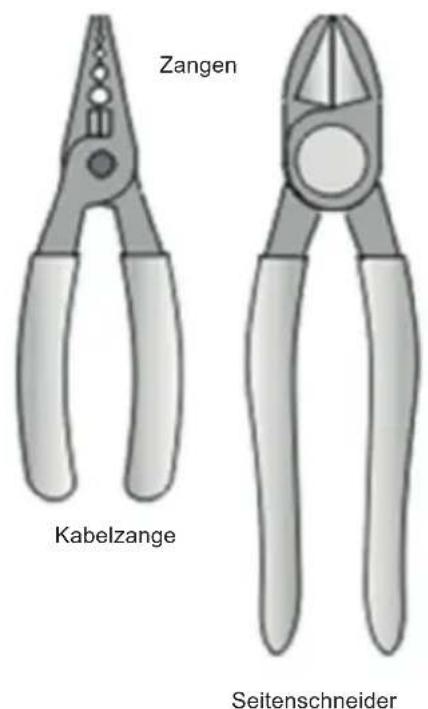

Der Großteil der eventuell benöttigten Werkzeuge ist nachfolgend abgebildet. Einige der Werkzeuges sind optional.

Demontage der Komponenten

Ausbau der Geräteür

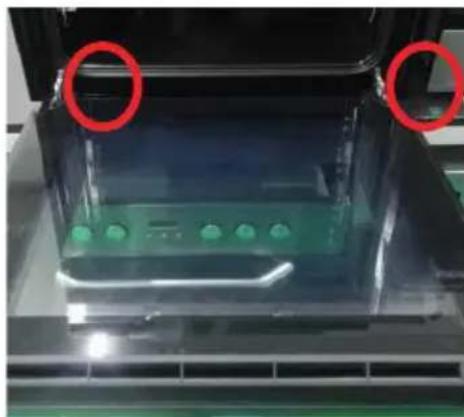

Schnitt 1: Öffnen Sie die Geräte tür vollständig.

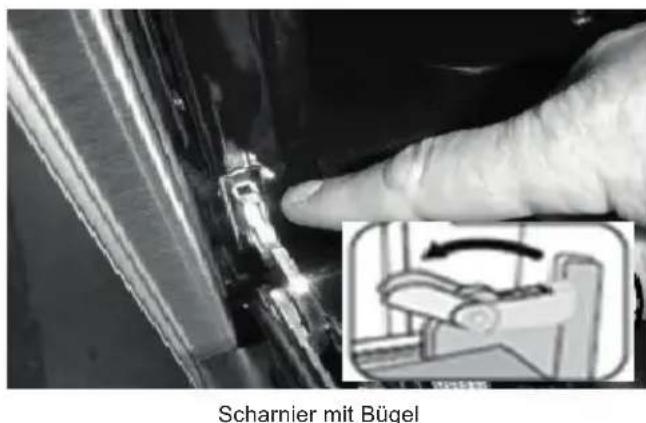

Schnitt 2: Ziehen Sie die Bügel auf den beiden Scharnieren bis zum Anschlag hers aus.

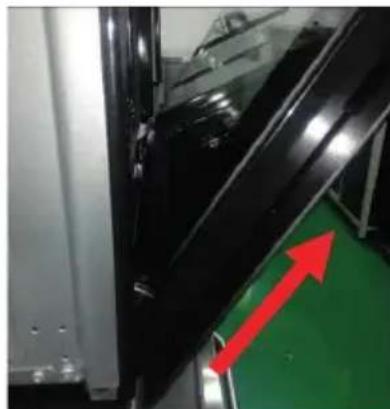

Schnitt 3: Schließen Sie die Geräte tür bis zu einem Winkel von ca. 30^

Heben Sie die Tür beidseitig mit je einer Hand an undziehen Sie sie vorsichtig hersaus.

Warning: Wenden Sie keine Gewalt an. Sonst konnte die Glasscheibe zerbrechen.

Warning: Die Scharnierfedern können nachgeben, wodurch es zu Verletzungen kommt.
konne.

Warning: Der Tügriff ist keinesfalls ein Halte- oder Transportgriff. Zerlegen der Gerätetur.

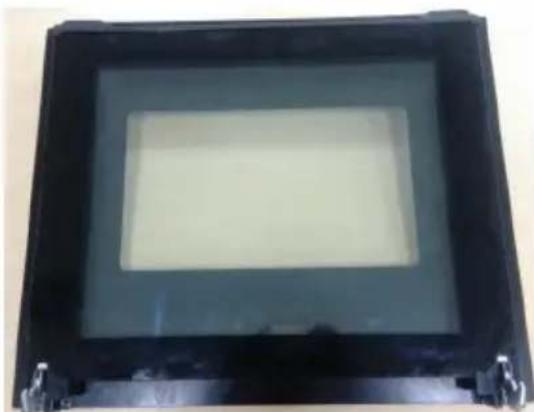

Schnitt 1: Entfernen Sie die Geräteur und legen Sie sie flach mit einer weichen Unterlage auf die Arbeitsplatte (siehe dazu Abbildung 2.1).

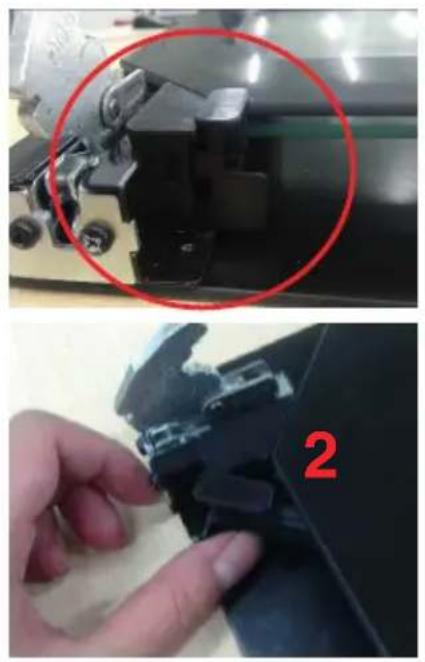

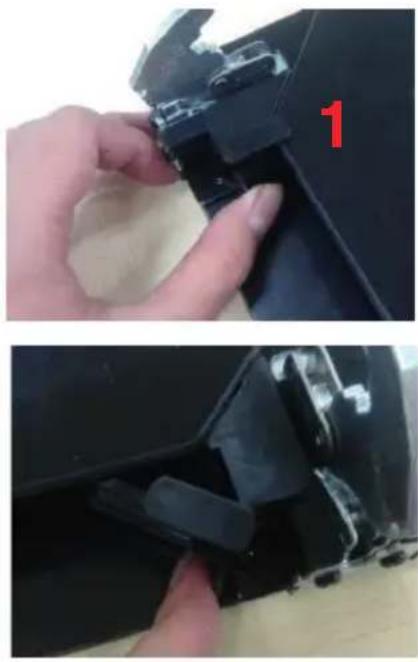

Schnitt 2: Öffnen Sie die Drehhalterung wie in folgender Abbildung zu sehen.

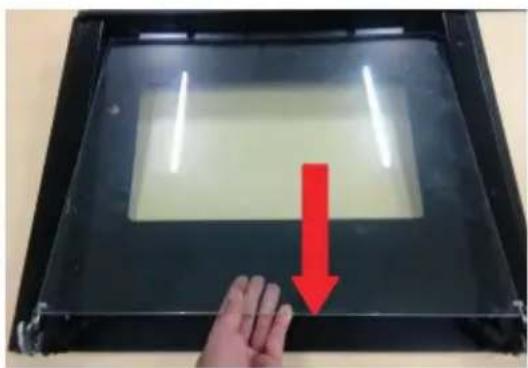

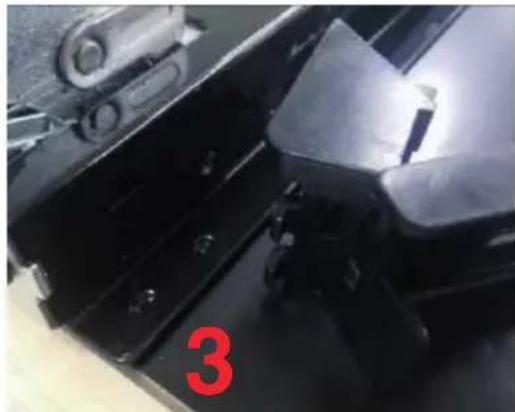

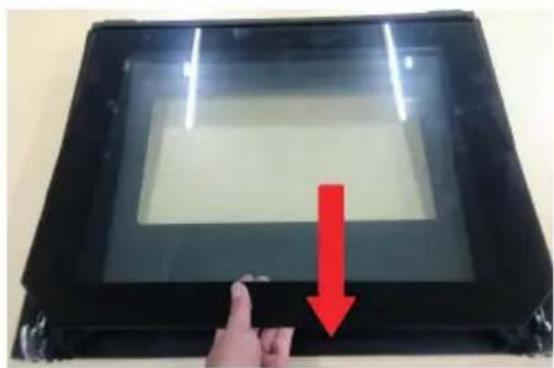

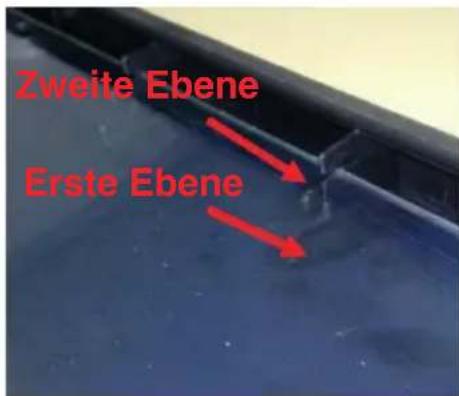

Schritt 3: Hebien Sie die äußere Glasscheibe der Gerätetür an undziehen Sie sie hereaus. Gehen Sie mit der mittleren Glasscheibe ebenso vor.

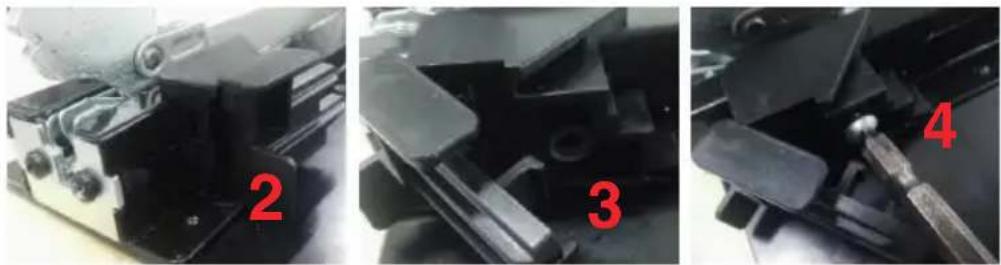

Schritt 4: Schieben Sie die Türabdeckleiste mit der linken Hand hin zur Mitte (1) undziehen Sie die Leiste dann mit der rechten Hand nach rechtsiben (2).

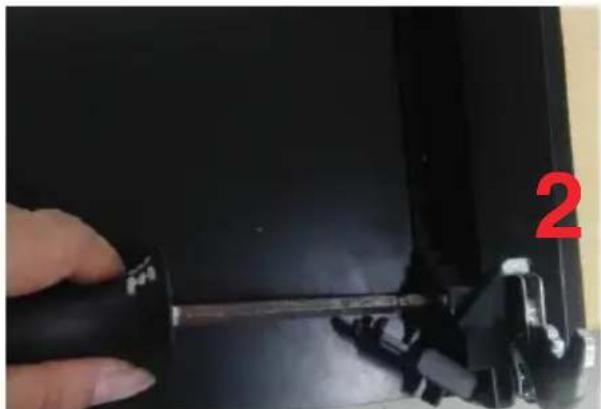

Schritt 5: Lösen Sie die Drehhalterung mit Hilfe des Schraubendrehers und entfern den Sie sie anschließend vom Turrahmen.

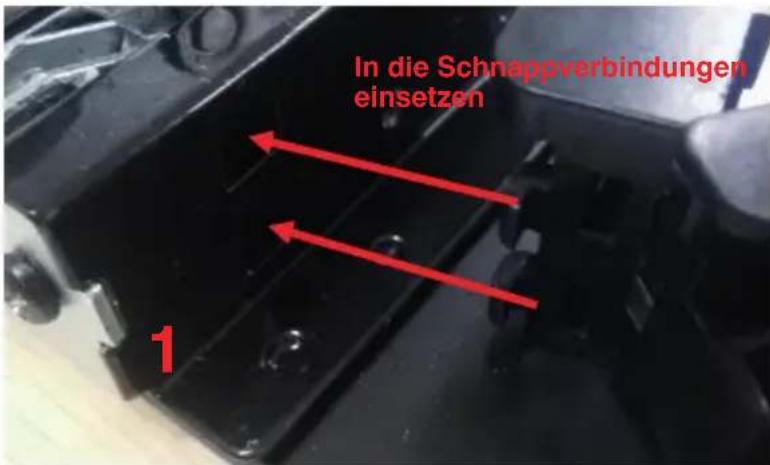

Schritt 6: Tauschen Sie die Drehhalterung aus und setzen Sie die neuen in die Schnappverbindungen ein. Befestigen Sie sie mit den Schrauben.

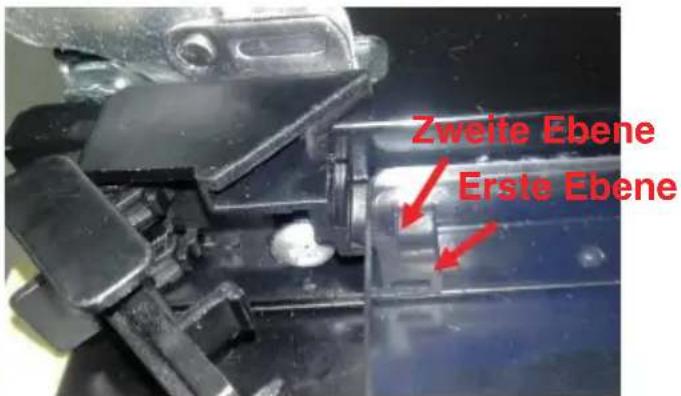

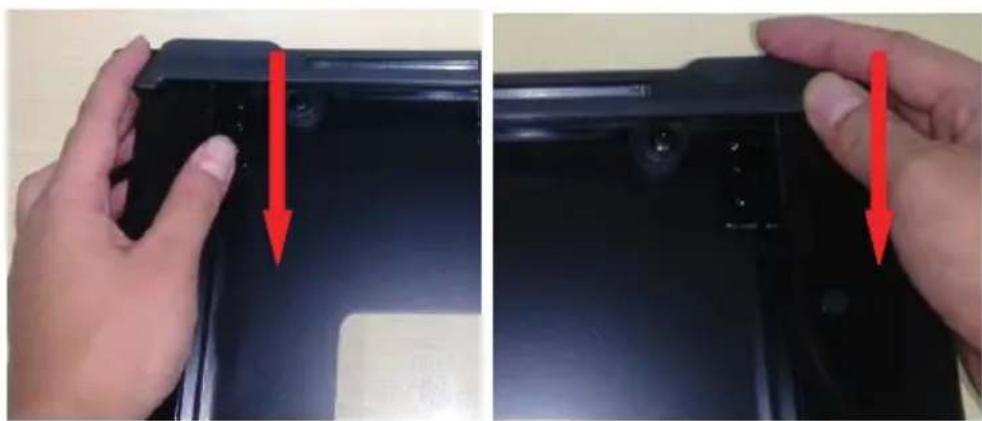

Schritt 7: Befestigen Sie die neue Turabdeckleiste und achten Sie auf einen festen Sitz.

Schritt 8: Setzen Sie die mittlere Glasscheibe wieder in die Tur ein und achten Sie darauf, dass sie bei 3-Scheiben-Türen in der zweiten Ebene der oberen Abdeckung eingesetzt werden muss. Bei 4-Scheiben-Türen muss in der ersten Ebene eine weitere mittlere Glasscheibe eingesetzt werden.

Schnitt 9: Setzen Sie die äußere Glasscheibe ein und schlieben Sie die Austauscharbeiten ab.

ACKNOWLEDGMENT

Waurschuwing: De scharnierveren können losschieten, wat letsel kan veroorzaken.

4. Informationsfunktion
