GEBRUIKSAANWIJZING BD2176IFAN Profilo

Reparatie informatatie - Koelvriescombinatie

1.1 Belangrijke informatie 119

1.1.1 Doel 119
1.2 Verklaring van symbolen 119
1.2.1 Gevarenniveauaus 119
1.2.2 Gevarensymbolen 119
1.2.3 Structuur van de waarschuwingen 120
1.2.4 Algemene symbolen 120

A Veiligheid 121

2.1 Algemene veiligheidsinstructies 121

2.1.1 Alle huishoudelijke apparaten 121

Gereedschappen en hulpmiddelen 122

Reparatie. 123

4.1 Deurafdichting verrangen 123

4.1.1 Deurafdichting verwijderen 123
4.1.2 Deurafdichting monteren 123

4.2 Deurgreepervangen 126

4.2.1 Deurgreep verwijderen 126
4.2.2 Deurgreep monteren 126

4.3 Bovenste deurscharnier verrangen 127

4.3.1 Bovenste deurscharnier verwijdenen 127
4.3.2 Bovenste deurscharnier monteren 128

4.4 Bovenste deurscharnier verrangen (deur met display) 129

4.4.1 Bovenste deurscharnier verwijdenen 129
4.4.2 Bovenste deurscharnier monteren 130

4.5 Middelste deurscharnier verrangen 131

4.5.1 Middelste deurscharnier verwijderen 131
4.5.2 Middelste deurscharmier monteren 131

4.6 Onderste deurscharnier verrangen 132

4.6.1 Onderste deurschamier verwijderen 132
4.6.2 Onderste deurschamier monteren 132

4.7 Plateau verwangen 133

4.7.1 Plateau verwijderen 133
4.7.2 Plateau monteren.. 133

4.8Variabel legplateau verrangen 134

4.8.1 Variabel legplateau verwijderen 134
4.8.2 Variabellegplateauplaatsen 134

4.9 Flexibel legplateu verrangen 135

4.9.1 Flexibel legplateau verwijderen 135
4.9.2 Flexibel legplateau plaatsen 135

4.10 Ontbijtset verrangen 136

4.10.1 Ontbijtset verwijderen 136
4.10.2 Ontbijtsetplaatsen 136

4.11 Flessenrek verrangen 137

4.11.1 Flessenrek verwijderen 137
4.11.2 Flessenrek monteren 137

4.12 Deurrek verrangen 138

4.12.1 Deurrek verwijderen 138
4.12.2 Deurrek monteren 138

4.13 Vrieslade verwangen 139

4.13.1 Vrieslade verwijderen 139
4.13.2 Vrieslade installeren 139

4.14 Lade verwangen 140

4.14.1 Lade verwijderen 140
4.14.2 Lade installeren 140

4.15 Uittrekbare lade verwangen 141

4.15.1 Uittrekbare lade verwijderen 141
4.15.2 Uittrekbare lade monteren 141

4.16 LED-spot verrangen 142

4.16.1 LED-verlichting verwijderen 142
4.16.2 LED-verlichting installeren 142

4.17 LED-bovenlicht verwangen 143

4.17.1 LED-verlichting verwijderen 143
4.17.2 LED-bovenlicht installeren 144

4.18 LED-zijlichtbalk verrangen 145

4.18.1 LED-zijlichtbalk verwijderen 145
4.18.2 LED-zijlichtbalk installeren 146

Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijizingen worden de klant geholpen zich apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatme over ho gedefinierte reserveonderdelen konnen worden verwangen met inbegrip van waarschuwingen enGeVaren.

Neem bij vragen contact op met ozone klantenservice. We stellen ons alleen ansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevloodl.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveauaus

De waarschuwingsniveauaus worden aangegeven met een symbol en een signalwoord. Het signalwoord geeft de ernst van het gevaar aan.

Table 1: Gevarenniveaus

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing Niet in acht worden genommen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing Niet in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICTIG	Als de waarschuwing Niet in acht worden genommen, kan dat tot Licht letsel leiden.
LET OP!	Als de waarschuwing Niet in acht worden genommen, kan dat tot materièle schade leiden.

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische abweidungen die einen individie geben van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Over dit document

Gevarensymbol Betekenis
	Beknellingsgevaar
	Gevaar voor hete oppervlakken
	Gevaar voor sterke magnetische velden
	Gevaar voor nicht-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een gestandaardiseerde structuur.

GEVAAR

Soort gevaar en bron van het gevaar!

Mogelijkke gevolgen van het negeren van het gevaar / de waarschuwing.

Maatregelen en verboden om het gevaar te voorkomen.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderden wordt gewaarschuwd. De maatregel om het gezaatvear to vermijden wordt vermeld.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbol Betekenis
i	Identificatie van een speciale tip (tekst en/of afbeelding)
f	Identificatie van een eenvoudige tip(tekst)
	Identificatie van een link maar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
if	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst/ster (in het display van het apparatusat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijkke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparations aan elektrische componenten konnen tot een elektrische schok leiden!
  Koppel het apparaat minstens 60 seconden los het stroomnet voordat u met de werkzaamheden begint.
  Laat na de reparatie eeneiligkeitstest conform VDE 0701 of de landspecifieke regelinge uitvoeren.

Gevaar voor letsel aan scherpe randen!

Draag veiligheidshandschoenen.

Beknellsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

Draag veiligheidsschoenen.
- Beveilig zware componenten gegen vallen.
Steeke gen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werkking van het apparaat!

Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!
Raak de modules met inbegrip van de aansluitingen en geleiderbanen Niet aan.

Gereedschappen en hulpmiddelen

Benaming Details	Afbeeldingen
Beschermdoek [00342013]	60 cm x 50 cm	Imbauch zu verkauchener Werkionment für Holesfeld
Sleufschroeven- draaier	Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]	Ø
Spezial gereed- schap [00342180]
Zuignap [00342224]	Ø50 mm
Torxbit TX20 [00340865]	6,3 mm (1/4")	Ø
Sleufschroeven- draaier	Kop 10 mm x 1,6 mm x 200 mm	Ø

Voorwaarde:
Deur is open.

4.1.1 Deurafdichting verwijdersen

1. Haal deurafdichting losuitde sleuf in de rechter-en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting wordt verwijderd.

4.1.2 Deurafdichting monteren

i	De dikte van de nieuwe deurafdichting kanlicht afwijken van de dikte van de oude deurafdichting. Dit doet geen affbreuk aan de sluiteigenschappen en de werkung op de lange termijn.
i	Als uw apparaat verstelbare scharnieren of scharmierbevestigingen heeft, kunt u de sluiteigenschappen later optimaliseren.
i	De zijaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie). Dit zichen geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. Als de sleuf voor de affdichting is beschadigd:

2. Neem contact op met de klantenservice.

Een lichte verworming van de deurafdichting is normalaal en doet geen.

attrebuek aan de werking. Geadviseerd worden de deuradichtingrecht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdlichting met een haardroger of met warm water en bredh het handmatig terug in zichvorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

Reparatie

1. Druk de hele afdichting stap voor stap in de sleuf.

De deurafdichting wordt gemonteerd.

Sleufschroevendraaier Kop 10 mm x 1,6 mm x 200 mm

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorzieening.
Deur is open.

4.2.1 Deurgreep verwijderen

1. Verwijder twee schroefkappen (1).

2. Draai de wee schroeven los (2).

3. Verwijder de deurgrup (3).

Deurgreep wordt verwijderd.

Deurgreep voor de tweede deur kan opdezelfde manier worden verwijderd.

4.2.2 Deurgreep monteren

Monteer in omgekerde volgorde.

Reparatie

4.3 Bovenste deurscharnier verrangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING

Zware, omvangrijke apparaten!

Rug-en spierletsel

• De werkzaamheid het nevet verwijderen van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
  Om het apparaat te verplaatsen zich twee mensen nods.
• Gebruik alleen geschichte gereedschappen en apparatusuur.

VOORZICHTIG

Scherpe randen!
Snijletsel
Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglieden van schuin staande apparaten!
Botbreuken / beknellingsletsel
Beveilig apparaten gegen weglijden.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte
schroeven!
Letsel als gevolg van vallende onderdelen.
Beveilig component gegen vallen.

LET OP!

Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Schade aan andere onderden van het apparaat of bij de klant thus bij
voorbeeld aan de vloer.
Beveilig component gegen vallen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Het interieur van het apparaat is verwijderd.

4.3.1 Bovenste deurscharnier verwijderen

1. Leg het apparaat op+zijn Achterkant.

Reparatie

2.1.Druk aan beide kanten op de bovenste scharmierafdekking (1).

1. Haal de bovenste scharnierafdekking eruit (2).
2. Draai de schamierafdekking (3).
3. Verwijder de bovenste scharmierafdekking (4).
   5.Draai de twee schroeven los (5).
4. Verwijder het bovenste schamier (6).

Het bovenste scharnier worden verwijderd.

4.3.2 Bovenste deurscharnier monteren

Monteer in omgeekerde volgorde.

Reparatie

4.4 Bovenste deurscharnier verrangen (deur met display)

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING

Zware, omvangrljke apparaten!

Rug-en spierletsel

• De werkzaamheid het nevet verwijderen van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
  Om het apparaat te verplaatsen zich twee mensen nods.
• Gebruik allein geschickt gereedschappen en apparatuur.

VOORZICHTIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglieden van schuin staande apparaten!
tbreuken / beknellingsletsei
Beveilig apparaten gegen weggliden.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte
schroeven!
Letsel als gevolg van vallende onderdelen.
Beveilig component gegen vallen.

LET OP!

Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.
Beveilig component gegen vallen.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen要去en door gekwaliffeerde elektriciens worden gerepareed.
Laat na de reparatie een verilgheidest conform VDE 0701 of de landspecifieke regelegeving ultvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde

len! Dood door elektrocutie

Haal apparalen minstens 60 seconden voor u met reparaties begint van de stroomvoortziening af.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.

Het interieur van het apparaat is verwijderd.

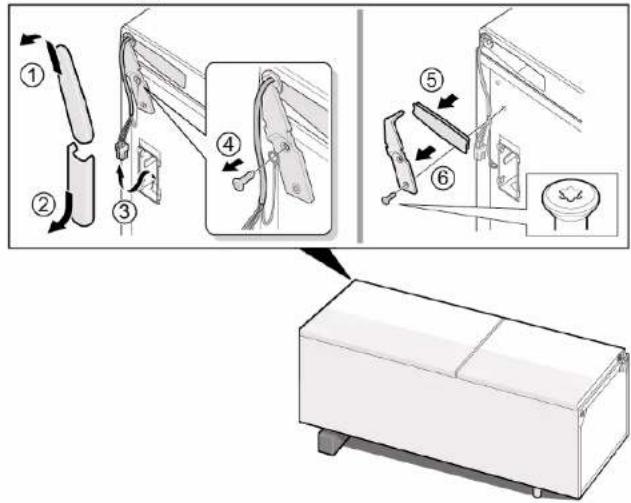

4.4.1 Bovenste deurscharnier verwijderen

1. Leg het apparaat op+zijn achterkant.

Reparatie

2.1.Verwijder de bovenste scharnierafdekking (1).

1. Verwijder de afdekking van de aansluitdoos (2).
2. Haal de elektrische aansluiting los (3).
3. Draai de aardverbindingsschroef los (4).
4. Verwijder de kabelbeschermer (5).
5. Draai de schroef (6) los.

Het bovenste scharnier worden verwijderd.

4.4.2 Bovenste deurscharnier monteren

Monteer in omgeekerde volgorde.

Reparatie

4.5 Middelste deurscharnier verrangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING

Zware, omvangrljke apparaten!

Rug-en spierletsel

• De werkzaamheid het nevet verwijderen van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
  Om het apparaat te verplaatsen zich twee mensen nods.
• Gebruik alleen geschichte gereedschappen en apparatusuur.

A VOORZICTIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglieden van schuin staande apparaten!

Botbreuken / beknellingsletsel

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.

Apparaat is losgekoppeld is van de stroomvoorziening.
De interieurdelen van het apparaat worden verwijderd.

Het bovenste deurscharnier worden verwijderd.
Bovendeur word verwijderd.

4.5.1 Middelste deurscharnier verwijdenen

1. Verwijder de deur van het koelvak (1).
2. Draai de twee schroeven los (2).
3. Verwijder het middelste scharnier (3).

Het middelste scharmier worden verwijderd.

4.5.2 Middelste deurscharnier monteren

Monteer in omgekeerde volgorde.

Reparatie

4.6 Onderste deurscharnier verrangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWIN

Zware, omvangrjke apparaten!

Rug-en spierletsel

• De werkzaamheid het neh verwijderen van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
  Om het apparaat te verplaatsen zich twee mensen nods.
• Gebruik allein geschickt gereedschappen en apparatuur.

A VOORZICTHIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglieden van schuin staande apparaten!

Botbreuken / beknellingsletse!

Gevaar voor valende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor valende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.

Apparaat is losgekoppeld is van de stroomvoorziening.
Het interieur van het apparaat is verwijderd.

Het bovenste scharmier worden verwijderd.
Het middelste scharmier worden verwijderd.

4.6.1 Onderste deurscharnier verwijdenen

1. Verwijder de deur van het vriesvak (1).
2. Draai de schroef (2) los.
3. Draai het onderste scharnier eruit (3).
4. Verwijder het onderste scharnier (4).

Het onderste deurscharnier worden verwijderd.

4.6.2 Onderste deurscharnier monteren

Monteer in omgekeerde volgorde.

Reparatie

4.7 Plateau verrangen

Voorwaarde:
Deur is open.

4.7.1 Plateau verwijderen

Trek het plateau eruit.

Plateau wordt verwijderd.

4.7.2 Plateau monteren

Monteer in omgekeerde volgorde.

Reparatie

4.8 Variabel legplateau verrangen

Voorwaarde:
Deur is open.

4.8.1 Variabel legplateau verwijderen

1. 1. Trek het rechtergedeelte van het variabile legplateau waar voren (1).

2. Verwijder het rechtsgeredeelte van het variabele legplateau (2)

1. Verwijder het linkergedeelte van het variabile legplateau opdezelfde wijze.
   Variabel legplateau wordt verwijderd.

4.8.2 Variabel legplateau plaatsen

Monteer in omgekeerde volgorde.

Reparatie

4.9 Flexibel legplateau verrangen

Voorwaarde:
Deur is open.

4.9.1 Flexibel legplateau verwijden

1. Verwijder glasplateau (1).
2. Licht het flexibele legplateau op en trek het eruit (2).

Flexibel legplateau worden verwijderd.

4.9.2 Flexibel legplateau plaatsen

Monteer in omgekeerde volgorde.

Reparatie

4.10 Ontbijtset verrangen

Voorwaarde:
Deur is open.

4.10.1 Ontbijtset verwijderen

Licht de ontbijtset op en trek hem eruit.

Ontbijtset wordt verwijderd.

4.10.2 Ontbijtset plaatsen

Monteer in omgekeerde volgorde.

Reparatie

4.11 Flessenrek verrangen

Voorwaarde:
Deur is open.

4.11.1 Flessenrek verwijderen

Trek het flessenrek eruit.

Flessenrek worden verwijderd.

Monteer in omgekeerde volgorde.

Reparatie

4.12 Deurrek verrangen

Voorwaarde:
Deur is open.

4.12.1 Deurrek verwijden

Licht het deurrek omhoog.

Deurrek worden verwijderd.

4.12.2 Deurrek monteren

Monteer in omgeekerde volgorde.

Reparatie

4.13 Vrieslade verrangen

Voorwaarde:

Deur is open.

4.13.1 Vrieslade verwijderen

1.Trek de vrieslade er helemaaluit (1).
2. Verwijder de vrieslade (2).

Vrieslade word verwijderd.

4.13.2 Vrieslade installeren

Monteer in omgekeerde volgorde.

Reparatie

4.14 Lade verwangen

Voorwaarde:
Deur is open.

4.14.1 Lade verwijderen

1. Haal de onderste koellade eruit (1).
2. Haal de bovenste koellade eruit (2).

De lades worden verwijderd.

4.14.2 Lade installeren

Monteer in omgekeerde volgorde.

Reparatie

4.15 Uittrekbare lade verwangen

Voorwaarde:
Deur is open.

4.15.1 Uittrekbare lade verwijderen

1.Trek de uittrebkare lade er helemaaluit (1).
2. Verwijder de uittrekbare lade (2).

Uittrekbare lade worden verwijderd.

4.15.2 Uittrekbare lade monteren

Monteer in omgekeerde volgorde.

Reparatie

4.16 LED-spot cervangen

Speciale hulpmiddelen:

Special gereedschap [00342180]

Uw apparaat heeft een onderhoudsvrje LED-verlichting
Deze verlichting mag alleen maar door de klantenservice of geautoriserende monteurs worden verragen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!
Levensgevaar door elektrische schokken in geval van een ondeskundig reparatie

• Elektrische onderdelen要去en door gekwalificeerde elektriciens worden gerepareed.
  Laat na de reparation een veilighheidstest conform VDE 0701 of de landspecifieke regelgeving uitovoeren.

GEYAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoortziening af.

VAOORZICHITIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

Voorwaarde:

4.16.1 LED-verlichting verwijderen

1. Gebruik het speciale gereedschap om de LED-verlichting te verrangen (1).

1. Haal de stekker van de elektrische aansluitingen van de LED-verlichting eruit.
   LED-verlichting worden verwijderd.

4.16.2 LED-verlichting installeren

Monteer in omgekeerde volgorde.

Reparatie

4.17 LED-bovenlicht cervangen

Speciale hulpmiddelen:

Sleufschroevendraier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat heeft een onderhoudsvrijde LED-verlichting. Deze verlichting mag alleen maar door klantenservice of geautori-seerde monteurs worden verragen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!
Levensgevaar door elektrische schokken in geval van een ondeskundig

• Elektrische onderdelen要去en door gekwalificeerde elektriciens worden gerepareerd.
  Laat na de reparat een veilighheidstest conform VDE 0701 of de landspecifieke regelingeve uitovoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!
door door elektrocutie
Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

A VOORZICTIG

Scherpe randen!
Snjijletsel
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
Het inetrieur is verwijderd.

4.17.1 LED-verlichting verwijderen

1. Verplaats de LED-verlichting waar de linkerkant.

De elektrische aansluiting van de LED-verlichting worden losgehaald.

1. Haal de haken van de LED-verlichting los.

Reparatie

1. Verwijder de LED-verlichting door het maar voren te bewegen.

LED-verlichting worden verwijderd.

4.17.2 LED-bovenlicht installeren

Monteer in omgekeerde volgorde.

Reparatie

4.18 LED-zijlichtbalk verrangen

Speciale hulpmiddelen:

Zuignap 050 mm [00342224]

Uw apparaat heeft een onderhoudsvrje LED-verlichting

Deze lichtenogen alleen maar door klantenservice of geautiserde monteurs worden verrangen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

• Elektrische onderdelen要去en door gekwalificeerde elektriciens worden gerepareed.
  Laat na de reparatie een veilighheidstest conform VDE 0701 of de landspecifieke regelingeve uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoortziening af.

VAORZICTIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
Koelvakplateaus worden verwijderd.

4.18.1 LED-zijlichtbalk verwijderen

1. Plak de zuignap op het bovenste derde deel van de LED-zijlichtbalk.

Reparatie

1. Trek de zuignap met LED-zijlichtbalk in een draaiende bewegingaar voren.

1. Haal de elektrische aansluiting van de LED-zijlichtbalk los.

LED-zijlichtbalk wordt verwijderd.

4.18.2 LED-zijlichtbalk installeren

1. Verbind de elektrische aansluiting van de LED-zijlichtbalk.
2. Zet de LED-zijlichtbalk op়plaats vast aan de wand van hetvak (haak klikt vast).
   LED-zijlichtbalk worden geinstalleerd.

4.1 Replacing door gasket 152

4.1.1 Removing door gasket 152
4.1.2 Installing door gasket 152

4.2 Replacing door handle 155

4.2.1 Removing door handle 155
4.2.2 Installing door handle 155

4.3 Replacing door upper hinge 156

4.3.1 Removing door upper hinge 156
4.3.2 Installing door upper hinge 157

4.4.1 Removing door upper hinge 158
4.4.2 Installing door upper hinge 159

4.5 Replacing door middle hinge 160

4.5.1 Removing door middle hinge 160
4.5.2 Installing door middle hinge 160

4.6 Replacing door lower hinge 161

4.6.1 Removing door lower hinge 161
4.6.2 Installing door lower hinge 161

4.12.1 Removing door rack 167
4.12.2 Installing door rack 167

4.13 Replacing frozen food container 168

4.13.1 Removing frozen food container 168
4.13.2 Installing frozen food container 168

4.14 Replacing container 169

4.14.1 Removing container 169
4.14.2 Installing container 169

4.15 Replacing extendable container 170

4.15.1 Removing extendable container 170
4.15.2 Installing extendable container 170

4.1 Replacing door gasket

4.1.1 Removing door gasket

4.1.2 Installing door gasket

4.2.2 Installing door handle

4.3 Replacing door upper hinge

Required tools:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Prerequisite:

4.3.1 Removing door upper hinge

4.3.2 Installing door upper hinge

4.4.1 Removing door upper hinge

4.4.2 Installing door upper hinge

4.6.2 Installing door lower hinge

4.12.1 Removing door rack

4.12.2 Installing door rack

Puratai manusi de protectie.

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Usaeste deschisa.

4.7.1 Odobratie odkladacej plochy

Vythnite odkladaciu plochu.

Odkladacia plocha je odobrata.

4.7.2 Montáz odkladacej plochy

4.8.1 Odobratie odkladacej plochy variable

1. 1. Potiahnite cast' odkladacej plochy variable po pravej ruke (1).
2. Odoberte cast odkladacej plochy variable po pravej ruke (2).

1. Odoberte Čast odkladacej plochy variable po favej ruke rovnakym sposobom.
   Odkladacia plocha variable je odobraná.

4.8.2 Montáz odkladacej plochy variable

Pri montaži postupujte v opacnom poradik krokov demontaje.

Oprava

4.9 Vymena odkladacej plochy flexible

Požiadavka:
Dvierka su otvorené.

4.9.1 Odobratie odkladacej plochy flexible

1. Odoberte skleneni policu (1).
2. Zdvihnite odkladaci plochu flexible a vytiahnite ju (2).

Odkladacia plocha flexible je odobrata.

4.9.2 Montáz odkladacej plochy flexible
