NÁVOD K OBSLUZE BD2176IFAN Profilo

Poznámky k opravě - Kombinace chladnicky s mrazničkou

1 O tomto dokumentu 61

1.1 Dulezite informace 61

1.1.1 Ucel 61
1.2 Vysvětlení symbolù 61
1.2.1 Uroven nebezpeci 61
1.1.2.2 Symboly nebezpeci 61
1.2.3 Struktura vystrah 62
1.2.4 Obecne symbol 62

Bezpečnost. 63

2.1 Vseobecne bezpecnostnifokyny 63

2.1.1 Vsechny domaci spotfebiče 63

Nastroje a pomúcky 6

Oprava

4.1 Vymena tesheni dvirek 65

4.1.1 Vyjmuti tsesneni dvirek 65
4.1.2 Montaz tsesneivdirek 65

4.2 Vymena madla dvifek 68

4.2.1 Vyjmutl madla dvifek 68
4.2.2 Montaz madla dvlirek 68

4.3 Vymena horniho zavesu dvirek 69

4.3.1 Vyjmutl horniho zavesu dvilek.. 69
4.3.2 Montázh horniho zavésu 70

4.4 Vymena horniho zavesu dvirek (dvifka sukazatelem) 71

4.4.1 Vyjutihorniho zavesu dvifek. 71
4.4.2 Montáz horniho závesu 72

4.5 Vymena stredniho zavesu dvirek 73

4.5.1 Vyjmuti stredniho zavesu dvirek 73
4.5.2 Montaz strednilho zavesu dvirek 73

4.6 Vymena dolnlo hozavesu dvirek 74

4.6.1 Vyjmuti spodnilho zavesu dvirek. 74
4.6.2 Montaz spodniho zavesu dvirek 74

4.7 Vymena odkladaci plochy 75

4.7.1 Vyjmuti odkladaci plochy.. 75
4.7.2 Montáz odkladaci plochy 75

4.8 Vymena variabilni odkladaci plochy 76

4.8.1 Vyjmuti variabilni odkladaci plochy 76
4.8.2 Montaz variabilni odkladaci plochy 76

4.9 Vymena flexibilni odkladaci plochy 77

4.9.1 Vyjmuti flexibilni odkladaci plochy 77
4.9.2 Montáz flexibilí odkládac i plochy 77

4.10 Vymena snidañové sady 78

4.10.1 Vyjmuti snidañové sady 78
4.10.2 Montaz snidañové sady 78

4.11 Vymena drzaku na lahve 79

4.11.1 Vyjmuti drzaku na lahve 79
4.11.2 Montáz drázaku na láhve. 79

4.12 Vymena dvernipnhrady 80

4.12.1 Vyjmuti dvefni prihradky 80
4.12.2 Montáz dveñni prihrádky. 80

4.13 Vymena zasobniku nazmrazené potraviny 81

4.13.1 Vyjmuti zasobniku nazmrazené potraviny 81
4.13.2 Montáz zásobniku nazmrazené potraviny 81

4.14 Vymena zasobniku 82

4.14.1 Vyjmuti zasobniku 82
4.14.2 Montaz zasobniku 82

4.15 Vymena vysuvneho zasobniku 83

4.15.1 Vyjmuti ysvuyného zasobniku 83
4.15.2 Montaz vysuvneho zasobniku 83

4.16 Vymena LED bodoveho osvétleni 84

4.16.1 Vyjmuti LED bodového osvětlení 84
4.16.2 Montaz LED bodovho osvetleni 84

4.17 Vymena LED horniho osvétleni 85

4.17.1 Vyjmuti LED osvětlení 85
4.17.2 Montaz horniho LED osvétlení 86

4.18 Vymena LED osvteleni bochni listy 87

4.18.1 Vyjmuti LED osvetleni bočni listy.. 87
4.18.2 Montaz LED osvetleni bocnl listy 88

O tomto dokumentu

1.1 Dulezite informace

1.1.1 Ucel

TytoPokynykopravpomahajspotbrebiti privlastnoruciopravspotbrebiu v souladus platnymipredispysokodesignu (platnymi k 03/2021).

Obsahuji informace o vymene nekterych nahradnich dilu vctne prisluynych vystrah a nebezpeci.

V pripadé dotazu se obratte na nās zákaznicky servis. Za skody rucime pouze v pripadé, ze budou správné dodrženyPokyny k opravě.

1.2 Vysvétlení symbolú

1.2.1 Uroven nebezpeci

Jednotlivo urovné vystrah se skladají ze symbolu a signáního slova. Signáni slova uvádeji závažnost nebezpeči.

Ürove'n yvästráhy Význam
NEBEZPEČI	Nedodrženi yvästráného upozornění zpú-sobí smrt nebo vázné zraněné.
VYSTRAHA	Nedodrženi yvästráného upozornění mù-ze zpúsobit smrt nebo vázné zraněné.
POZOR	Nedodrženi yvästráného upozornění mù-ze zpúsobit lehák zraněné.
POZOR!	Nedodrženi yvästráného upozornění mù-ze zpúsobit škody na majelku.

Tabulka 1: Uroven nebezpeci

1.2.2 Symboly nebezpeci

Symboly nebezpeci jsou symbolicka znazorneni urcujici druh nebezpeci

V tomt dokumentu jsou pouzity nasledujici symbolo nebezpeci:

Symbol nebezpeči Význam
!	Obecné vystražné upozorněni
	Nebezpečí vycházející z elektrického na- pětí
	Nebezpečí výbuchu
	Nebezpečí pořezánl
	Nebezpečí rozdrcení

O tomto dokumentu

Symbol nebezpeći Význam
	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektrö-magnetického pole
	Nebezpećí z neionízujicího zářeni

Tabulka 2: Symboly nebezpeci

1.2.3 Struktura vystrah

Vystrahy pouzite v toto dokumentu maj standardizovan yzhled a strukturu.

NEBEZPECI

Typ a zdroj nebezpeci!

Mozné dusledky nedodrženi výstrázného upozornění.

• Opatfeni a zakazy eliminujici nebezpeci

Nasledujicj pflklad ukauzje vystruh, ktera varjue prd zasaheim elektrickym proudem piti doktu dilu pod prudem. Je uvedeno opatfeni pro zabraneni rizika.

NEBEZPECI

Nebezeci urazu elektrickym proudem pri dotyku dilu pod proudem!

Usmrceni elektrickym proudem

• Odpoje spotfebič od privodu elektrického proudu alespon 60

sekund prd zahajenim opravy.

1.2.4 Obecné symboly

V toto dokumentu jsou pouzity nasledujici obecne symboly:

Obecný symbol Význam
i	Uvedeni zviástnlo tipu (text nebo grafické vyjädfeni)
j	Uvedeni jegnoduchého tipu (pouze text)
k	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojú
	Uvedeni požadovaných podmínek
	Uvedeni podmínty (když, pak atd.)
	Uvedeni vysledku
Start Uvedeni klávesy nebo tlacitka
[00123456] Uvedeni Čísla materiálu
Status Uvedeni zobrazeného texlu / okna (naukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Vseobecne bezpečnostníPokyny

2.1.1 Vsechny domáci spotřebrane

Nebezpeci urazu elektrickym proudem pfi dotyku dlu pod proudem!

Chyby pri oprave elektrickych soucasti mohou vest k urazu elektrickym proudem!
- Odpoje spotfebic ze site alespon 60 sekund prd zahajenim praci.
- Po opravě nechte provest bezpečnostnízkoušku podle VDE 0701 nebo spečifický predpisù dané zěme.

Nebezpeci poraneni o ostre hrany!

Pouzivejte ochranné rukavice.

Nebezpeci rozdrceni bēhem opravy, udžby, odstraněni zavad a servisu tězkymi a pohyblivými součastmi

Pouzivejebezpecnostn obuv.
Zajistete tězké současti préd pádem.
Nesahejte na pohyblive soucasti.

Nebezpeci z hlediska bezpečnosti / funkce spotřebrane!

• Používejte pouze origináni nahradní dily.
  Nebezpeči poskození elektrostatisty citlivych současti (elektrostatický vyboj)!
  Nedotykejtesmodulu,vctnepripojakvodicu.

Nastroje a pomücky

Označeni Detally Shimky
Ochranná tkanina [00342013]	60 cm x 50 cm	###
Plochy šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]		Φ
Speziální nástroj [00342180]
Pflsavka [00342224]	Ø50 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")	Φ
Plochy šroubovák Čepel 10 mm x 1,6 mm x 200 mm		Φ

Požadavek:
Dvirika jsou otevteena.

4.1.1 Vyjmuti tsesneni dvirek

1. Uvolnete tésnéni dviřek z drážky v pravém a levém rohu.

1. Vytihněte těsněni z dražky.

Tesneni dvirek je vyjmute.

i	Nové těsněni dvírek muže mīt trochu jinou šífku než púvodní těsněni. Dovřění dvírek ani dlouhodobá funkce tim nebudou ovlivnény.
i	Pokud má spotřebrić nastavitelné závěsy nebo nastavce závěsù, mužete dovřění dvírek následné upravit.
i	Malé bočné olvory v těsněni dvírek jsou funkčné (slouží pro prívod vždu-chu). Nejsou vadou vyrobku.

Oprava

1. Zkontrolujte, zda neni poskozena drážka těsněné.

1. Pokud je drażka tśsényi poskozenia, kontaktuje zákaznicky servis.

3

Lehka deformace tsesnén dviTek je normaln a nemaviv na jeho
funkci.Pred vlozenim do spotfebeic doporuucjeme tsesnén narovnat.

Tésnéní zahréjte fénm nebo horkou vodou a manuálne upravte jeho tvar.

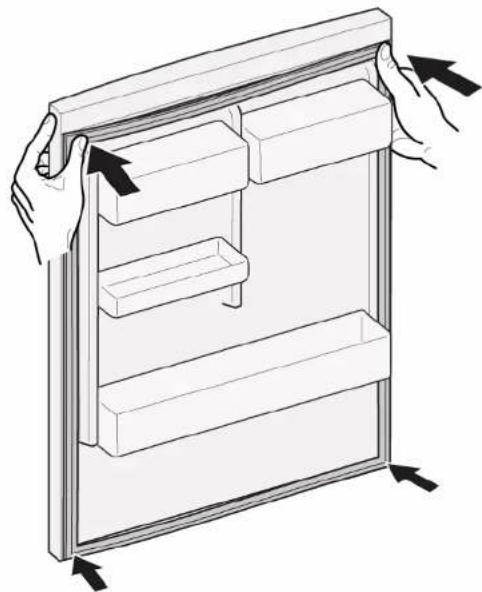

1. Zatlače homí a dolní rohy těsněni do dražky.

Oprava

1. Postupné zallacte do dražky celé těsněni.

Tesneivirek je namontovane.

Spotfebi je opdojeny od prlvodu elektricke energie.
Dvlka jsou oteviena.

4.2.1 Vyjmuti madla dvirek

1. Odstrante dve krytky sroubu (1).
2. Vysroubujte dva srouby (2).
   3.Vyjmte madlo dvirek (3).

Madlo dvifek je vyjmuté

Madlo druhych dvirek muze byt vyjmuto stejnym zpusobem.

Horní záves je vyjmuty.

4.3.2 Montáz horniho závesu

Montaz provedte v opacnem sledu.

Oprava

4.4 Vymena horniho zavesu dvirek (dvirka sukazelem)

Speziální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VYSTRAHA Tzka,cbiampa spothejel

Poranéni zad a svalu

Odrstaneni dvlfek spotfebcie by mel provadet vyhradne skoleny obdbrnl.
Pro manipulaci se spotbrebiem jsou nutni dva lidé.

Pouzijte pouze vchodne nastroje a zaftzenl.

POZOR

Ostre hrany!

Nebezpečí feznych poraněni

Pouziveje ochranné rukavice.

VYSTRAHA

Sklouznuti naklonenych spotrebic!

Zlomeniny / poraněni rozdrcením

Zajistete spotfebece protisklouznutf.

POZOR

Nebezpeči padajicich dilu kvuli uvolněnym sroubúm!

pranénpadajicimi dily

Zajistete jednotlive soucasti prd padem.

POZORI

Nebezpeči padajích dìlù kvúli uvoɪněm sroubúm!

Poskozeni jin'ych caski spotfebiene bo prvku domacosti zakaznka,

napr. podlavy.

Zajistete jednotlivé soucasti préd pádem.

Požadavek:

Spotbrebi je odpojeny od privodu elektricke energia.
Vinitni kovani spotbrebiče je odstraneno.

4.4.1 Vyjmuti horniho zavesu dvirek

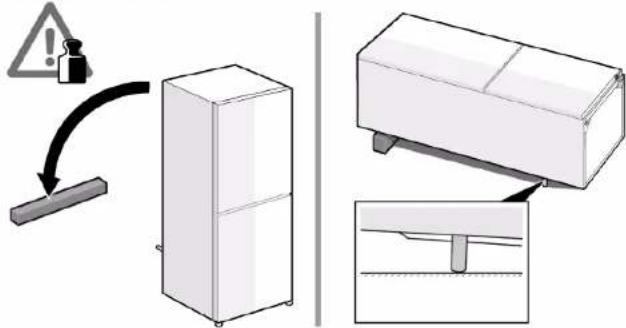

1. Polozte spotbrebic na zadni stranu.

Oprava

2.1.Odstrahte kryt horniho zavesu (1).

1. Odstrańte kryt kabelové skrǐne (2).
2. Odpojte elektrické pripojeni (3).
3. Vysroubujte sroup zemnici pripojky (4).
4. Odstrante ochranu kabelu (5).
   6.Vysroubujte sroub (6)

Horní záves je vyjmuty.

4.4.2 Montáz horniho závesu

Montaz provedte v opacnem sledu.

Oprava

4.5 Vymena stredniho zavesu dvirek

Speziální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Tezké, objemne spotfeblé!

Poranéni zad a svalu

Odrstaneni dvlfek spotfebcie by mel provadet vyhradne skoleny obdknli.
Pro manipulaci se spotbrebiem jsou nutni dva lidé.
Poujite pouze vchodne nastroje a zaifzenl.

Ostre hrany!

Nebezpečí feznych poraněni

Pouziveje ochranné rukavice.

Sklouznuti naklonenych spotrebic!

Zlomeniny / poraněni rozdrcením

Zajistete spotfebeice protisklouznutf.

Nebezpeči padajicich dilu kvuli uvolněnym sroubúm!

pranéni padajicimi dily
Zajistete Jednotlivo socasti prd padem.

Nebezpeć padajicich dilu kvuli uvolnémý sroubúm!

Poskozeni jin'ych caski spotfebiene bo prvku domacosti zakaznka,

napr. podlavy.

Zajistete jednotlive soucasti pdef padem.

Požadavek:

Spotbreic je opdojeny od prlvodu elektricke energia.
Viniti kovani spotbreicje odstraneNo.
Horní záves dvířek je vyjmuty.

Horní dvífka jsou vyjmutá.

4.5.1 Vyjmuti stredniho zavesu dvirek

1. Vyjmete dvirka chladici prihradky (1).

2. Vysroubujte dva srouby (2).
   3.Vyjmte stredni zaves (3).

Stfedni zaves je vyjmuty.

4.5.2 Montáz stredniho závesu dvírek

Montaz provedte v opacnem sledu.

Oprava

4.6 Vymena dolniho zavesu dvfek

Speziální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Tezké, objemne spotfeblé!

Poranéni zad a svalu

Odrstaneni dvlfek spotfebié by mél provadét vyhradne školeny obdnikl.
Pro manipulaci se spotbrebiem jsou nutni dva lidé.
Pouzijte pouze vchodne nastroje a zaftzenl.

Ostre hrany!

Nebezpečí feznych poraněni

Pouziveje ochranné rukavice.

Sklouznuti naklonenych spotrebic!

Nebezpeči padajicich dilu kvuli uvolněm šroubùm!
pranéni padajími dily.
Zajistete jednotlive soucasti prd padem.

Nebezpeci padajicich dilu kvuli uvolnemyn sroubum!
Poskozeni jin'ych casti spotfebié nebo prvku domacosti zakaznka,
napr. podlavy.
Zajistete jednotlivé soucasti préd pádem.

Požadavek:

Spotbreic je opdojeny od prlvodu elektricke energia.
Vinitrni kovani spoIebiie je odstanen.
Horní záves je vyjmuty.

Stedni zaves je vyjmuty.

4.6.1 Vyjmuti spodniho závesu dvirek

1. Vyjmete dvirka mrazici prihradky (1).
2. Vysroubjte srouby (2).
   3.Vytoctespodni zaves (3).
   4.Vyjmte spodni zaves (4).

Spodni záves dvířek je vyjmuty.

4.6.2 Montáz spodniho závesu dvírek

Montaz provedte v opachem sledu.

Oprava

4.7 Vymena odkladaci plochy

Požadavek:
Dvirika jsou otevtena.

4.7.1 Vyjmuti odkladaci plochy

Vytáhněte odkláDACi plochu.

Odkladyaci plocha je vyjmuto.

4.7.2 Montáz odkladaci plochy

Montáz provedte v opacné m sledu.

Oprava

4.8 Vymena variabilni odkladaci plochy

Požadavek:
Dvlkajsouoteviena.

4.8.1 Vyjmuti variabilni odkladaci plochy

1. 1. Pravou căst variabilni odkladaci plochy vytáhněte dopředu (1).
      2.Vyjmete pravou ccast variabilni odkladaci plochy (2).

1. Stejnym zpusobem vyjmete levou ccast variabilni odkladaci plochy.
   Variabilni odkladaci plocha je vyjmuta.

4.8.2 Montáz variabilín odkládaci plochy

Montáž provedte v opacné sledu.

Oprava

4.9 Vymena flexibilni odkladaci plochy

Požadavek:
DviriKa jsou otevtena.

4.9.1 Vyjmuti flexibilni odkladaci plochy

1. Vyjměte skleněnou polici (1).
   2.Zvednete variabilni odkladaci plochu a vytahnene ji ven (2).

Flexiblin odkladaci plocha je vyjmuta.

4.9.2 Montáz flexibilín odkládaci plochy

Montaž provedte v opacné sledu.

Oprava

4.10 Vymena snidańové sady

Požadavek:
Dvirika jsou otevtena.

4.10.1 Vyjmuti snidañové sady

Zvednene snidaanovou sadu a vytahnete ji.

Snidañová sada je vyjmutá.

4.10.2 Montáz snidánové sady

Montáz provedte v opacné muleu.

Oprava

4.11 Vymena drzaku na lahve

Požadavek:
Dvirika jsou otevteena.

4.11.1 Vyjmuti drzaku na lahve

Vytáhněte držák na láhéve.

Drzak na lahve je vyjmuty.

4.11.2 Montáz drázúka na láhve

Montáz provedte v opacné m sledu.

Oprava

4.12 Vymena dverniprihradky

Požadavek:
Dvirika jsou otevteena.

4.12.1 Vyjmuti dveñni prihrádky

Zvednete dvein pihradku nahoru.

Dvefni pihradrka je vyjmuta.

4.12.2 Montáz dveñni prihrádky

Montáz provedte v opacné m sledu.

Oprava

4.13 Vymena zasobniku nazmrazené potraviny

Požadavek:

Dvirika jsou oteviena.

4.13.1 Vyjmuti zasobniku nazmrazené potraviny

1. Üplne vytáhněte zásobnik nazmrazené potravy (1).
   2.Vyjmetezasobnik na potraviny (2).

Zasobnik nazmrazené potraviny je vyjmuty.

4.13.2 Montáz zásobniku nazmazené potraviny

Montáz provedte v opacné muleu.

Oprava

4.14 Vymena zasobniku

Požadavek:
Dvirika jsou otevtena.

4.14.1 Vyjmuti zásobniku

1. Vytáhněte spodní zásobník chladníčý (1).
2. Vytáhněte horní zásobník chladnicky (2).

Zasobniky jsou vyjmuté.

4.14.2 Montáz zásobníku

Montaz proved v opacnem sledu.

Oprava

4.15 Vymena vysuvneho zasobniku

Požadavek:
Dvirika jsou otevteena.

4.15.2 Montáz vysuvného zásobniku

Montaz proved v opacnem sledu.

Oprava

4.16 Vymena LED bodového osvetleni

Speziální nástroje:

Speziáni nástroj [00342180]

Vas spotfebi je vybaven bezudr2bovym LED osvetlenim. Tato osvetleni smi byt opravena pouze zakaznickym servisem neboopravennym technikem!

NEBEZPECI

Nebepezeci urazu elektrickym proudem pri dotyku dilu pod proudem! V pripadé neodbomé opravy hrozi nebezpezci smrteleho urazu elektrickym proudem

Opravu elektrického zaizeni smi povádět jen kvalifikovany elektrárák.
Po opravě nechte provest bezpečnostni zkoušku podle VDE 0701 nebo spezifikéch předispíů dané zěm.

NEBEZPECI

Nebezpeci urazu elektrickym proudem pri dotyku dilu pod proudem! Usmrceni elektrickym proudem
- Odjopte spotrebé od pfivodu elektrického proudu alespo 60 sekund sped zahajén opravy.

POZOR

Ostré hrany!
Nebezpeci feznych poraneni
Pouzivejte ochranné rukavice.

Požadavek:

Spotfebic je odpojeny od privodu elektrické energia.
Dvifka jsou otevrená.

4.16.1 Vyjmuti LED bodového osvětleni

1. Pro vytażení LED bodového osvětlení použijte SPECIALN nastroj (1).

1. Odpojte elektrické pripojeni LED bodoveho osvetleni.
   LED bodové osvětělení je vyjmúte.

4.16.2 Montáz LED bodového osvětleni

Váš spotřebie je vybaven bezudžbovym LED osvetlenim. Tato osvetleni smi byt opravena pouze zákaznickým servi opravěněny technikem!

NEBEZPEČI

Nebepezci urazu elektrickym proudem pī dotykū dilu pod proudem! V pripadé neodborné aprvy hrozi nebezpezci smtelného urazu elektrickym proudem

Opravu elektrického zafizen smi provadět jen kvalifikovaný elektrikár
- Po opravě nechte provosté bezpečnostníkoušku podle VDE 0701 nebo spezifikéch předpisùdůné zěme.

NEBEZPEČI

Nebepezé urazu elektrický proudm pfl dotyku dlù pod proudm! Usmrcené elektrický proudm

• Odpojte spotfbeic od pfrivodu elektrickeho proudu alespn 60 sekund pfed zahajenim opravy.

POZOR

Ostré hryn! Nebezpěře zhynych poraněni

Pouziveje ochranné rukavice.

Požadavek:

Spotbreic je odpojeny od privodu elektricke energia.
Dvirkajsouotevrena.
Homé vinití nkvánjevyjmuto.

4.17.1 Vyjmuti LED osvētleni

1. Posunte LED osvétlení k levé strane.

Elektrické pripojeni LED osvětlení je odpojené.

1. Uvolněte haky LED osvetleni.

Oprava

1. Odstrante LED osvětěné jeho posunúím dopředu.

LED osvétlení je vyjmute.
4.17.2 Montáz horniho LED osvétlení
Montaz provedte v opacnem sledu.

Oprava

4.18 Vymena LED osvetleni bocni listy

SPECIAL NASTROJE:

Prisavka 050 mm [00342224]

Vas spotflebi je vybaven bezudzbovym LED osvetlenim. Tato osvetleni smi byt opravena pouze zakaznickym servism neboopravennym technikem!

NEBEZPECI

Nebezpeci urazu elektrickym proudem pri dotyku dilu pod proudem! V pripadé neodborné aprvy hrozi nebezpeci smrtehného urazu elektrickym proudem

Opravu elektrického zaizeni smi povádět jen kvalifikovany elektrárák.
Po opravě nechte provest bezpečnostni zkoušku podle VDE 0701 nebo spezifikéch předispíů dané zěm.

NEBEZPECI

Nebepezl urazu elektrickym proudem pif dotyku dlu pod proumd! Usmrceni elektrkym proudem

Nebezpečí Žeznych poraněni

Pouziveje ochranné rukavice.

Požadavek:

Spotfebic je odpojeny od privodu elektrické energia.
Dvifka jsou otevrená.
Odkladaci plochy chladici prihradykjsouyvjmute.

4.18.1 Vyjmuti LED osvétleni bočni listy

1. Pfilepte prisavku na horni tretinu LED bočni listy.

Oprava

1. Otočením vytáhněte doprodu prísvaku s LED osvětělením bočné listy.

1. Odpoje elektrické pripojeni LED osvetleni bočni listy.

LED osvětlení boční listy je vyjmute.

4.18.2 Montáž LED osvětlení bočné listy

1. Zapojte elektrické pripojeni LED osvetleni bočni listy.
2. Upevnete LED osvétlení bočni listy na své mistro ve stěne prihrádky (hák y musi zaklapnout).
   LED osvetleni bočni listy je namontované.

Ak mate otazky, kontaktujte nás zákaznicky servis. Za poskodenia ručime len vtedy, ak poukyny boli dodržanje správné.

1.2 Vysvetlenie symbolov


NEBEZPEČENSTVO Nebezpečenstvo Úrazu elektrickým prudom pri dotyku s Čast'am pod napatím! Umtie v dösledku zásahu elektrickým prudom Odpojte spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatkom opráv.

1.2.4 Vseobecne symboly

V toto dokunte sa pouzivaju nasledujuce vseobecne symboly:

Vseob. symbol Význam
i	Označenie špecialnéhoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

1. Vytilhniite tesnenie z drážky.

Pri montázi postupujte v opacnom poradl krokov demontáze.

Oprava

4.3 Vymena horneho zavesu dveri

Specliale nastroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Tzke, objemne spotreblie!

Poranenie chrbta a svalov

Proces odoberania dvierok spotrebica by mal vykonavat' skoleny obdornki.
Na presunutie spotrebia sa vyzaduju dve osoby.

2.Vytiahnite kryt horného zavesu (2).
3. Otoctekryt zavesu (3).
4. Odoberte kryt horného závesu (4).
5. Odskrutkujte dve skrutky (5).
6. Odoberte horny zaves (6)

Horny zaves je odobrát.

4.3.2 Montáz horného závesu dvierok

Pri montázi postupujte v opacnom poradl krokov demontáze.

Oprava

4.4 Vymena horneho zavesu dvierok (dvierka s displejom)

Specliale nastroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE

Tazke, objemne spotreblie!

Poranenie chrbta a svalov

Proces odoberania dvierok spotrebica by mal vykonavat' skoleny obdornki.
Na presunutie spotrebica sa vyzaduju dve osoby.

Pouzite vhodne nastroje a vybavenie.

UPOZORNENIE

Ostre hrany!

Rezné poranenia

Noste ochranné rukayice.

VAROVANIE

Zosmyknutie naklonenych spotrebičov!

Zlomeniny/pomliazdenia

Zaistite spotrebice proti zoemyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvolnéni skrutiek!

Spotrebič je odpojený od elektrického napajania.
Tvarovsky z interiéru spotrebica su odobráté.

4.4.1 Odoberanie horneho zavesu dvierok

1. Spotrebić dajte na zadnú stranu.

Oprava

2.1. Odoberte kryt horého závesu (1).

1. Odoberte kryt priestoru na kable (2).
2. Odpoje elektrické pripojenie (3)
3. Odskrutkujte skrutku uzemnovacieho pripojenia (4).
4. Odoberte ochranu kábla (5).
5. Odskrutkujte skrutku (6)

Horny zaves je odobrát.

4.4.2 Montáz horného závesu dvierok

Pri montázi postupujte v opacnom poradl krokov demontáze.

2021-06-09 9001647374 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 565 z 697

Oprava

Spotrebič je opdojený od elektrického napájania.
Tvarovsky z interiEru spotrebiča su odobrata.
Horny záves dvierok je odobrát.

Horné dvierka su odobrátě.

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

Spotrebič je opdojený od elektrického napájania.
Tvarovsky z interiEru spotrebiča su odobráté.
Homy zaves je odobratay.

Prostredny zaves je odobratay.

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

Pri montázi postupujte v opacnom poradí krokov demontáze.

Oprava

4.8 Vymena odkladacej plochy variable

Pri montázi postupujte v opacnom poradik krokov demontáze.

2021-06-09 9001647374 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 570 z 697

Oprava

4.10 Vymena rañajkovej sady

Požiadavka:
Dvierka su otvorené.

4.10.1 Odobratie rañajkovej sady

• Rañajková sadu nadviñnite a vysunte ji.

Ranajkova sada je odobrata.

4.10.2 Montáz rañajkovej sady

Pri montázi postupujte v opacnom poradi krokov demontáze.

2021-06-09 9001647374 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 571 z 697

Oprava

4.11 Vymena odkladacieho priestoru na fase

Požiadavka:
Dvierka su otvorené.

4.11.1 Odobratie odkladacieho priestoru na flase

VytilhniTE odkladaci priestor na flase.

Odkladaci priestora flase je odobratay.

4.11.2 Montáz odkladacieho priestoru na ff'ase

Pri montazi postupujte v opacnom poradik krokov demontaze.

Oprava

4.12 Vymena policky v dvierkach

Požiadavka:
Dvierka su otvorené.

4.12.1 Odobratie policky v dvierkach

Policku v dvierkach zodvihnite smerom nahor.

Polickavdierkachjeodobrata.

4.12.2 Montáz policky do dvierok

Pri montázi postupujte v opacnom poradí krokov demontáze.

Oprava

4.13 Vymena nadoby na zmrazene potraviny

Požiadavka:

Dvierka su otvorené.

4.13.1 Odobratie nádoby nazmrazené potraviny

1. Uplne vytahnite nadobu na zmrazené potraviny (1).
2. Odoberte nadobu na varené potravity (2).

Nádoba na zmrazené potraviny je odobrata.

4.13.2 Montáz nádoby nazmrazené potraviny

Pri monta zi postupujte v opacnom poradi krokov demonta ze.

2021-06-09 9001647374 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 574 z 697

Oprava

4.14 Vymena nadoby

Požiadavka:
Dvierka su otvorené.

4.14.1 Odobratienádoby

1. Vyberte spodnu nadobu chladnicky (1).
2. Vyberte hornu nadobu chladnicky (2).

Nadoby su odstranene.

4.14.2 Montáz nádoby

Pri montázi postupujte v opacnom poradí krokov demontáze.

Oprava

Pri montázi postupujte v opacnom poradik krokov demontáze.

Oprava

4.16 Vymena bodoveho LED svetla

SPECIALNE nastroje:

Ohrozenie Života spósbénye elektrickým zásahom v tripade nesprávnéj opravy

Elektrické diely ma opravovat' kvalifikovny elektrikar.
Po oprave zariajdte yvonanie bezepcefnstnohe testu v sulade s nariadienm VDE 0701 alebo s miestnymi nariadienami.

NEBEZPEÇENSTVO

Nebepezencstvo urazu elektrickym prudom pri dotyku scastami pod napatim!
Umrtie v dosledku zasahu elektrickym prudom
Odojote spotrebicé od elektrického zdroja aspoh 60 sekund pred zaciatkom oprav.

UPOZORNENIE

Ostré hrany!
Rezné poranenia
Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napajania.
Dvierka su otvorené.

1. Odpoje elektrické priopojenia bodoveho LED svetla.
   Bodové LED svetlo je odobráté.

4.16.2 Montáz bodóvoho LED svetla

Pri montaži postupujte v opacnom poradi krokov demontáze.

Oprava

Elektrické diely ma opravovat' kvalifikovny elektrikar.

• Pograve zariajdte vykonanie bezpeceostnhe testu v sultade s nariadienm VDE 0701 alebo s miestnymi nariadieniami.

NEBEZPEGENSTVO

Nebezpečenstvo urazu elektrickým prudom pri dotyku s Čast'am pod napātim!

Umtte v dosledku zasaahu elektrickym prudom Odoje spotrebiče od elektrického zdroja aspon 60 seksund pred začiatkom oprav.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

Noste ochranné rukayice.

Požiadavka:

Spotrebie je odpojeny od elektrickho napajania.
Dvierka sù otvorené.
Horné tvarovsky z interiéru su odobráté.

4.17.1 Odobratie LED osvetlenia

1. Posunte LED svetlo na favu stranu.

Elektrické pripojenie LED svetla je odpojené.

1. Uvolfnite haciky LED svetla.

Oprava

1. Presuite LED svetlo posunutim dopreu.

LED svetlo je odobratae.

4.17.2 Montázh horého LED svetla

Pri montázi postupujte v opacnom poradi krokov demontáze.

2021-06-09 9001647374 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 579 z 697

Oprava

Ohrozenie Života spósbénye elektrickým záśahom v pripade nesprávnéj spravy

Elektrické diely ma opravovat' kvalifikovny elektrikár.
Po oprave zariadte vykonanie bezpeccnotnohe testu v sultade s nariadienim VDE 0701 alelo b miestnymi nariadieniami.

NEBEZPEÇENSTVO

Nebepezentstvo urazu elektrickym prudom plo dotyku s ccastaml pod napatim!
Umrtie v dosledku zasahu elektrickym prudom
Odojote spotrebicé od elektrického zroja aspoh 60 sekund pred zaciatkom oprav.

UPOZORNENIE

Ostre hrany!
Rezné poranenia
Noste ochranné rukavice.

Požiadayka:

Spotrebič je odpojený od elektrického napajania.
Dvierka su otvorene.
Policky chladiaceho priestoru su odobraté.

4.18.2 Montáz bočného pásoveho LED svetla

1. Pripojte elektrické pripojenie bočného pásoveho LED svetla.
2. Pripevnite bočné pásove LED svetlo na svoje miesto na stene priestoru (háčíky zacvakné).
   Boché pásové LED svetlo je namontované.

2021-06-09 9001647374 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 581 z 697

Zlomi kosti/zmečkanine

Zlomi kosti/zmečkanine

Aparate zašcitite pred zdrsvanjem.

PREVIDNO
