MANUAL DE UTILIZARE BD2176IFAN Profilo

Indicii pentru reparati - Combinație aparat de răcire/congelare

Referitor la acest document. 525

1.1 Informati importante 525
1.1.1 Aplicabilitatea 525
1.2 Explicatia symbolurilor 525
1.2.1 Nivelurile de pericol.. 525
1.2.2 Simbolorile de pericol 525
1.2.3 Structura avertismentelor 526
1.2.4 Simbolurile generale 526

Siguranta 527

2.1 Instrueti generale de siguranta 527
2.1.1 Toate aparatele electrocasnice 527

Instrumente simeriale utile 528

Repararea 529

4.1 Inlocuirea gamiturii uui 529
4.1.1 Demontarea gamiturii uui 529
4.1.2 Montarea gamiturii usii 529

4.2 Inlocuirea manerului uii 532
4.2.1 Demontarea manerului uşi 532
4.2.2 Montarea manerului usii 532
4.3 Inlocuirea balamalei de sus a usii 533
4.3.1 Demontarea balamalei de sus a usii 533
4.3.2 Montarea balamalei de sus a uui 534

4.4 Inlocuirea balamalei de sus a usi (uscaufisaj) 535

4.4.1 Demontarea balamalei de sus a uii 535
4.4.2 Montarea balamalei de sus a uui 536

4.5 Inlocuirea balamalei din milloc a uui 537
4.5.1 Demontarea balamalei din miiloc a uii 537
4.5.2 Montarea balamalei din migloc a usi.. 537

4.6 Inlocuirea balamalei de jos a uui 538
4.6.1 Demontarea balamalei de jos a uii 538
4.6.2 Montarea balamalei de jos a usii 538

4.7 Repositionarea raftului 539

4.7.1 Demontarea raftului 539
4.7.2 Montarea raftului 539

4.8 Repositionarea raftului variabil 540

4.8.1 Demontarea raftului variabil 540
4.8.2 Montarea raftului variabil 540

4.9 Repositionarea raftului flexibil 541

4.9.1 Demontarea raftului flexibil.. 541
4.9.2 Montarea raftului flexibil 541

4.10 Repositionarea setului pentru mic dejun 542

4.10.1 Demontarea setului pentru mic dejun.. 542
4.10.2 Montarea setului pentru mic dejun 542

4.11 Repozijonarea suportului pentru stile 543

4.11.1 Demontarea suportului pentru sticle 543
4.11.2 Montarea suportului pentru sticle 543

4.12 Repositionarea raftului pentru ușă. 544

4.12.1 Demontarea raftului pentru usă 544
4.12.2 Montarea raftului pentru usha 544

4.13 Repositionarea containerului pentru alimente ingheata 545

4.13.1 Demontarea containerului pentru alimente ingheata 545
4.13.2 Montarea containerului pentru alimente ingheata 545

4.14 Repositionarea containerului 546

4.14.1 Demontarea containerului 546
4.14.2 Montarea containerului 546

4.15 Repositionarea containerului extensibil 547

4.15.1 Demontarea containerului extensibil 547
4.15.2 Montarea containerului extensibil 547

4.16 Inlocuirea spotului luminos LED 548

4.16.1 Demontarea spotului luminos LED 548
4.16.2 Montarea spotului luminos LED 548

4.17 Inlocuirea lampii LED de sus.. 549

4.17.1 Demontarea lampii LED 549
4.17.2 Montarea lampii LED de sus 550

4.18 Inlocuirea lampii LED de pe bara laterala 551

4.18.1 Demontarea lampii LED de pe bara laterala 551
4.18.2 Montarea lampii LED de pe bara laterala 552

Referitor la acest document

1.1 Informati importante

1.1.1 Aplicabilitatea

Aceste instructiuni de reparare il ajutape client saisi repare singur aparatele, in conformitate cu normele de projetare ecologica aplicabile (incepandu 03/2021).

Acestea contin informati privind modul de inlocuire a pieselor de schimb specifie, inclusiv averistamente si pericole.

Dacă aveti intrebări, va rugam să luati tegătura cu serviciul reliții clienti. Ne asumâr raspunderea pentru daune numai dacă instrucțunile de reparare au fost respectate pe deplin.

1.2 Explicaţia simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alerta sunt representate printr-un simbol si un cuvant de averizare. Cu-vantul de averizare indicà gravitatea pericolului.

Nivelul de alerta Semnificatie
PERICOL	Nerespectarea mesajului de averizare va provoca accidente grave Sau deposul.
VERTISMENT	Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau deposul.
ATTENTIONARE	Nerespectarea mesajului de averizare ar putea provoca accidente usoare.
ATENTIE!	Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietàti.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolorile de pericol

Simbolurile de pericol sunt reprezentari simbolice care indică tipul de pericol.
In acest document sunt utilizezicimbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
!	Mesaj de averizare general
	Pericol din cauza tensiunii eletrice
	Pericol deexplozie
	Pericol de tãiere
	Pericol de zdrobire

Referitor la acest document

Simbol de pericol Semnificatie
	Pericol din cauza suprafetelor fierbinti
	Pericol din cauza câmpului magnetic pu-ternic
	Pericol din cauza radiajiei neionizante

Table 2: Simbolorile de pericol

1.2.3 Structura averismentelor

Avertimentele din acest document au un aspect si o structura standard.

Exempli umator prezinta un avertiment prvidc electrocutarea din cauza pieseler sub tensiune. Se mentioneazmaura necessitiesa para eiva pericolul.

In acest document sunt utilizez simbolurile generale de mai jos:

Simbol general Semnificatie
i	Identificare unei recomandari speciale(text Şi/sau grafică)
i	Identificare unei recomandari simple(numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip in-structiv
	Identificarea sculelor necessitiesare
	Identificarea condiţijilor preliminare nece-sare
	Identificarea unei stâri (dacă..., apoi...)
	Identificarea unui rezultat
[Pornire]Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de série
Stare Identificarea unui text/unei ferestre afisate
	(pe ecranul aparatului)

Pericol de electrocutare din cauza pieselor sub tensiune!

Eorile care au loc in timpul reparatiilor efectuate la componentele electrice pot sa duca la electrocutari!
- Deconecta! aparatul de la sursa de alimentare cu tensiune cu cel putin 60 de se cunde inante de a Incepe lucrarié.
- Dupa reparatie, this obligatore efectuarea unei verificari de siguranta conform cu VDE 0701 sau cu reglementarie nationale respective.

Pericol de ranire din cauza muchilor ascutite!

Pericol pentru siguranta/functionarea aparatului!
Utilizati numai piese de schimb originale.
Pericol de deteriorare a componentelor sensibile la electricitatea statica (ESD)!
Nu atingeti modulele, inclusiv conexiunile si caile conductorilor.

Desemnare Detali li imagini
Material textile de protecţie [00342013]	60 cm x 50 cm
Şurubelniţă plată La	mă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]
Instrument special [00342180]
Ventuză [00342224]	Ø50 mm
Cap torx TX20 [00340865]	6,3 mm (1/4")
Şurubelniţă plată La	mă de 10 mm x 1,6 mm x 200 mm

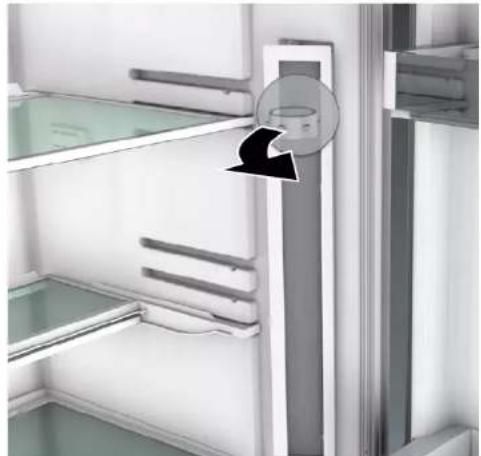

1. Indepartati garnitura usii din canelura colturilor din dreapta si stanga.

1. Demontati garnitura usii din canelură.

Garnitura uşii este demontata.

4.1.2 Montarea garniturii u

i	Grosimea garnituri nostrus usii poate fi usor diferità fatà de grosimea garni- turii vechi a usii. Acest lucru nu va afcta comportamentul de inchidere sì functionea pe termen lung.
i	Dacā aparatul dumneavoastrā are balamale reglabile sai accesoriù pen- tru balamale, puteṭi optimiza comportamentul de inchidere in consecţā.
i	Orificile de mici dimensionali practicate in garnitura usii au rol functional (sunt necessare pentru ventilătie). Eie nu sunt defe cate ale produsului.

Repararea

1. Verificatç canalura pentru montarea garniturii si asiguratj-va ca nu prezintă defecte.

1. Daca canelura pentru montarea garniturii prezintă defeche, este deteriorata. Contactati departamentul de service pentru clienti.

3

O deformare uoarà a gamiturii usi este normala si nu afteezafunctionarea acesteia. Se recomanda sā indreptati gamitura usi inante de a o introduce in aparat.

Incaliziti garnitura usi ci un uscator de parr Sau ci apa fierbinte si remodelati-o cu mana.

1. Impingeti colturile de sus si de jos ale gamituri in canelura.

Repararea

1. Apasaji intreaga garniturān canelurā, pas cu pas.

Garnitura usii est me montata.

4.2 Inlocuirea帽子erului uşii

Scule speciale:

Aparatul este deconectat de la sursa de energia electrica.
Usa este beschisă.

4.2.1 Demontarea manerului uşii

1. Demontati doua capace de suruburi (1).

2. Desurubati doua suruburi (2).

3. Demontati manerul usii (3).

Mainerul usiieste demontat.

Mainerul usi penta cea de-a doua usa poate fi demontat in acela si mod.

4.2.2 Montarea manerului usii

Montaú urmand procedura de demontare in ordine inversä.

Repararea

4.3 Inlocuirea balamalei de sus a usii

Scule speciale:

Operatia de demontare a usiaparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizati numai instrumente si echipamente adecvaite.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIE!

Pericol din cauza pieselor carecadpentruca suruburile sunt slabi

te!

DeteriorareaAlterortiesaleaparatuluii sauea casei clientului,deexemplu, partejoos.

Fixati componenta impotrivacaderi.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

4.3.1 Demontarea balamalei de sus a usii

1. Asezati aparatul pe spate.

Repararea

2.1. Apasati capacul balamalei de sus pe ambele partj laterale (1).

1. Indepartatcapacul balamalei de sus (2).
2. Rotiti capacul balamalei (3)
3. Demontatci capacul balamalei de sus (4).
4. Deşurubati două Şuruburi (5).
5. Demontati balamaua de sus (6)/

• Operativa de demontare a usii aparatului trebule efectuata numai de specialisti instrui.
  Pentru deplasarea aparatului sunt necesare doua persone.
  Utilizati numai instrumente si echipamente adecvaite.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaaderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru cã suruburile sunt slabi

te!

DeteriorareaAlterortiesaleaparatuluiiauaseiclientului,deexemplu partea dejos.

Fixati componenta impotrivacaderi.

PERICOL

Pericol de electrocutare din cauza pieseler sub tensiune! Pericol de moarte prin electrocutare in cazul unei reparati necorespunzatoare

• Componentele le electrice trebuie reparate de caret electricieni calificati.
• Dupa reparatie, este obligatorie efectuarea unei verificandi de siguranta conform cu VDE 0701 sau cu reglementarie nationale respectve.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

Deconectati aparatele de la sursa de alimentare cu tensiune cu

cel putin 60 de secunde inainte de a incepe reparatiile.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.

Fittingurile interioare ale aparatului sunt demontate.

4.4.1 Demontarea balamalei de sus a usii

1. Asezati aparatul pe spate.

Repararea

2.1.Demontati capacul balamalei de sus (1). 2.Demontati capacul cutiei de cabluri (2)

1. Deconnectati conxiunea electrica (3)
2. Desurubati surubul conexiunii de impamantare (4).
3. Demontati protectia cablurilor (5).
4. Deurubati surubul (6)

4.5 Inlocuirea balamalei din migloc a usii

Scule speciale:

• Operativa de demontare a usii aparatului trebuele efectuata numai de specialisti instrui.
  Pentru deplasarea aparatului sunt necesare doua persone.
  Utilizi numai instrumente si echipamente adecvate.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Puratai manusi de protecje.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotrivala unecarii.

ATENTIONARE

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru ca suruburile sunt slabi

te!

DeteriorareaAlterortiesaleaparatuluii sauacaseiclientului,deexemplu, parte de jos.

Fixati componenta impotrivacaderi.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

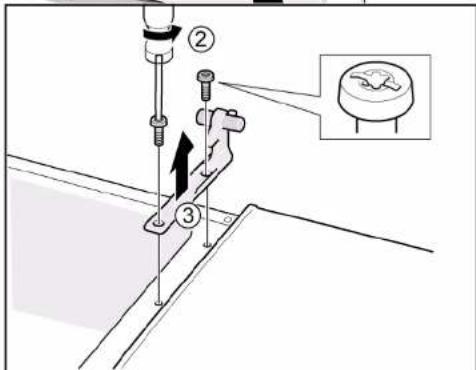

1. Scoateti usa compartmentului frigiderului (1).
2. Desurubati doua suruburi (2).
3. Scoateji balamaua din miiloc (3).

Balamaua din milioc este demontata.

4.5.2 Montarea balamalei din mijloc a usii

• Operativa de demontare a usii aparatului trebuele efectuata numai de specialisti instrui.
  Pentru deplasarea aparatului sunt necesare doua persone.
  Utilizi numai instrumente si echipamente adecvate.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Puratai manusi de protecje.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotrivala unecarii.

ATENTIONARE

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru că suruburile sunt slâbl

te!

DeteriorareaAlterotiesaleaparatuluiiauaseiclientului,deexemplu, parte do jos.

Fixati componenta impotrivacaderi.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

Balamaua de sus este demontata.
Balamaua din mischief demontata.

4.6.1 Demontarea balamalei de jos a usii

1. Scoateti usa compartmentului congelatorului (1).
2. Deşurubati Şurubul (2)
3. Rotiti sicoatei balamaua de sus (3).
4. Demontati balamaua dejos (4).

Balamaua de jos a usii este demontata.

4.6.2 Montarea balamalei de jos a usii

4.7 Repositionarea raftului

Cerinta:
Usa este beschia.

4.7.1 Demontarea raftului

Scoateti raftul.

Raftul este demontat.

4.7.2 Montarea raftului

4.8 Repositionarea raftului variabil

4.8.1 Demontarea raftului variabil

1. 1. Trageti in fata parte din dreapta a raftului variabil (1).
2. Scoateti partea din dreapta a raftului variabil (2).

1. Scoatei partea din stanga a raftului variabil in acelasi mod.
   Raftul variabil est demontat.

4.8.2 Montarea raftului variabil

Montaúrmand procedura de demontare in ordine inversã.

Repararea

4.9 Repositionarea raftului flexibil

4.9.1 Demontarea raftului flexibil

1. Scoateti raftul din sticla (1).
2. Ridicati raftul flexibil si scoateti-I (2).

Raftul flexibil este demontat.

4.9.2 Montarea raftului flexibil

4.10 Repositionarea setului pentru mic decrement

4.10.1 Demontarea setului pentru mic decrement

Ridicati setul pentru mic dejun si scoatei-I.

Setul pentru mic decrement.

4.10.2 Montarea setului pentru mic decrement

Montaúrmand procedura de demontare in ordine inversã.

Repararea

4.11 Repositionarea suportului pentru sticle

4.11.1 Demontarea suportului pentru sticle

Tragetisuportul pentru sticle pentru a-l scoate.

Suorul pentru sticle este demontat.

4.11.2 Montarea suportului pentru sticle

4.12 Repositionarea raftului pentru ușă

4.12.1 Demontarea raftului pentru usa

Ridicati raftul pentru usa.

Raftul pentru ușă este demontat.

4.12.2 Montarea raftului pentru ușă

Montaú urmánd procedura de demontare in ordine inversá.

Repararea

4.13 Repositionarea containerului pentru alimente ingheata

4.13.1 Demontarea containerului pentru alimente ingheata

1.Extragei complet containerul pentru allimene ingheate (1).
2. Demontata containerul pentru alimente (2).

Containerul pentru alimente inghejate estdemontat.

4.13.2 Montarea containerului pentru alimente ingheata

4.14 Repositionarea containerului

Cerinta:

Usa estedeschisa.

4.14.1 Demontarea containerului

1. Demontati containerul de jos al frigiderului (1). 2. Demontati containerul de sus al frigiderului (2).

Containerele sunt demontate.

4.14.2 Montarea containerului

4.15 Repositionarea containerului extensibil

4.15.1 Demontarea containerului extensibil

1.Extractejcompletencounterulextensibil(1).
2. Demontati containerul extensibil (2).

Containerul extensibil este demontat.

4.15.2 Montarea containerului extensibil

4.16 Inlocuirea spotului luminos LED

Scule speciale:

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare in cazul unei reparati necorespunzatoare

• Componentele electrice trebuie reparate de câtre electriciens calificati.
• Dupa reparatie, este obligatore efectuarea unei verificandi de siguranta conform cu VDE 0701 sau cu reglementarie nationale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

• Deconectati aparatele de la sursa de alimentare cu tensiune cui cetuin 60 de secunde finante de aincepe reparatiile.

ATENTIONARE

Marginea ascutite!

Ranire print taiere

4.16.1 Demontarea spotului luminos LED

1. Utilizati instrumentul special pentru a trage spotul luminos LED afara (1).

1. Deconnectati conexiunile electricale spotului luminos LED.
   Sportul luminos LED este demontat.

4.16.2 Montarea spotului luminos LED

Montaúrmand procedura de demontare in ordine inversã.

Repararea

4.17 Inlocuirea lampii LED de sus

Scule speciale:

Surubelnijatapla Lamade 2.4 mm x 0.4 mm x 60 mm, in kitut [00341820]

Aparatul dumneavoastré este echipat cu o lampa LED care nu necessities intretinere.
Aceste lampi pot fi nlocuile numai de câtre departamentul de service pentruclienti saudecalcê tehnicieni autorizatl!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare en cazul unei reparati neocorespunzaboare

• Componentelele electrice trebuie reparate de catre electricieni calificati.
• Dupa reparatie, este obligatoriae efectuarea unei verificari de siguranta conform cu VDE 0701 sau cu reglementarile nationale respectve.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

• Deconectaşi aparatele de la sursa de alimentare cu tensiune cu cel punit 60 de secunde inante de aincepe reparatiile.

ATENTIONARE

Marginea ascuţite!

Ranire prin taiere

Puratai manusi de protecje.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Usa este descisã
Fittingurile interioare din partea de sus sunt demontate.

4.17.1 Demontarea lampii LED

1. Deplasati lampa LED spre stanga.

Conexiunea electrica a lampii LED este deconectata.

2.Decuplatc arligele lampii LED.

Repararea

1. Demontaji lampa LED deplasand-o in fata.

Lampa LED este demontata.

4.18 Inlocuirea lampii LED de pe bara laterala

Scule speciale:

Ventuzá 050 mm [00342224]

Aparatul dumneavoastré este echipat cu o lampa LED care nu necessita Intretinere.
Aceste lampi pot fi nlocuite numai de câtre département du service pentruclienti saudecalctehnicieni autorizatl!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare in cazul unei reparajii neocorespunzatoare

• Componentele electrice trebuie reparate de câtre electriciens calificati.
• Dupa reparatie, este obligatore efectuarea unei verificandi de siguranta conform cu VDE 0701 sau cu reglementarie nationale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

• Deconectati aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde finante de aincepe reparatiile.

ATENTIONARE

Marginea ascutite!
Ranire printaiere
Purtati manusi de protectie.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Usa estedeschisa.
Rafturile din compartmentul frigiderului sunt demontate.

4.18.1 Demontarea lampii LED de pe bara laterala

1. Aplicati ventuza in treimea superioar a lampi LED de pe bara laterala.

Repararea

1. Tragej in fala ventuza cu lampa LED de pe bara laterala, cu o miscare de rotatie.

1. Deconecta conexiunea electrica a lampii LED de pe bara laterala.
   Lampa LED de pe bara laterala este demontalá.

4.18.2 Montarea Iampii LED de pe bara laterala

1. Conectati conexiunea electrica a lampii LED de pe bara laterala.
2. Fixa lampa LED de pe bara laterala in locatia sa de pe peretele compartmentului (cargilele se fixeazá cu un cigl).
   Lampa LED de pe bara laterala este montata.

Poznámky k opravém - Kombinácia chladniccy a mraznicky

O toto dokunte. 554

1.1 Dolezite informacia 554

1.1.1 Ucel 554
1.2 Vysvetlenie symbolov 554
1.2.1 Urovne nebezpečenstva. 554
1.2.2 Symbolo označujuce rizika 554
1.2.3 Struktura varovani 555
1.2.4 Vseobecne symbol 555

Bezpečnost 556

2.1 Vseobecne bezpechnostné poukyny 556

2.1.1 Vsetky domace spotrebice 556

Nastroje a pomocky 557

Oprava 558

4.1 Vymena tesenia dvierok. 558

4.1.1 Odoberanie tesenia dvierok 558
4.1.2 Montaz tesnenia dvierok 558
