4.1.1 Demontering av dorpakning

4.1.2 Montering av dorpakning

i	Tykkelsen på den nye ørdpakningen kan avvike litf fra tykkensen på den gamle ørdpakningen. Det har ingen innvirking på lukkeatferd og langva- rig funksjon.
i	Hvis apparatet har justerbare hengsler eller hendselefter, kan du op- timalisere lukkeatferden etterp.
i	Små sidehull i ørdpakningen har en funksjon (nødvendige for ventilasjo- nen). Det dreier seg ikke omprodukjsonsell.

Reparasjon

4.2 Utskiftning av dorhandtak

4.2.2 Montering av dorhandtak

Monteresimotsattrekkefolge.

Reparasjon

4.8.1 Demontering av variabel hylle

1. 1. Trekk hoyre del av den variable hyllen forover (1).
2. Demonter hoyre del av den variable hyllen (2).

1. Demonter venstre del av den variable hylle pa samme mate.
   Den variable hyllen er demonter.

4.8.2 Montering av variabel hylle

Monteres i motsatt rekkefolge.

Reparasjon

4.9 Utskiftning av fleksibel hylle

4.9.2 Montering av fleksibel hyle

Monteres i motatsatt rekkefolge.

Reparasjon

4.10.2 Montering av frokostsett

Monteres i motsatt rekkefolge.

Reparasjon

1. Fest sugekoppen pa ovre tredel av LED-lampen i sidelisten.

Reparasjon

1. Trekk sugekoppen forover med LED-lampen i sidelisten i en roterende bevegelse.

1. Koble fra den elektriske tilkobligen for LED-lampen i sidelisten.

LED-lampen i sidelisten er demontert.

4.18.2 Montering av LED-lampe i sidelist

1. Koble til den elektriske tilkoblingen for LED-lampen i sidelisten.
2. Fest LED-lampen i sidelisten pa rett sted pa veggen i apparatrommet (krokene klikker pa plass).
   LED-lampen i sidelisten er montert.

Verktyg och hjälpmedel. 644

Reparation 645
4.1 Byta dorrpackning 645

4.1.1 Ta bort dorrpackning 645

4.8 Byte av den flyttbara hyllan 656

4.8.1 Borttagning av den flytbara hyllan 656
4.8.2 Montering av den flyttbara hyllan 656

4.9 Byte av den bollyga hyllan 657

4.9.1 Borttagning av den böjiga hyllan 657
4.9.2 Montering av bölig hylla 657

4.10 Byte av frukostgruppen 658

4.10.1 Borttagning av frukostgruppen 658
4.10.2 Montering av frukostgruppen 658

4.11 Byta flaskhylla 659

4.11.1 Ta bort flaskhylla 659
4.11.2 Montera flaskhylla 659

4.12 Byta dornylla 660

4.12.1 Ta bort dorrhylla 660
4.12.2 Montera dorrhylla 660

4.13 Byta fack for frysta matvaror 661

4.13.1 Ta bort fack for frysta matvaror 661
4.13.2 Montera fack for frysta matvaror 661

4.14 Byta fack 662

4.14.1 Ta bort fack 662
4.14.2 Montera Iada 662

4.15 Byta utdragbar lada 663

4.15.1 Ta bort utdragbar lada 663
4.15.2 Montera utdragbar lada 663

4.16 Byta LED-spotlight 664

4.16.1 Ta bort LED-spotlight 664
4.16.2 Montera LED-spotlight 664

4.17 Byta oversta LED-lampan 665

4.17.1 Ta bort LED-lampan 665
4.17.2 Montera oversta LED-lampan 666

4.18 Byta LED-sidoramplampa 667

4.18.1 Ta bort LED-sidoramplampa 667
4.18.2 Montera LED-sidoramplampa 668

Om detta Dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehaller information om hur vissa reservdilar skya bytas samt tillhOrande varmingar och risker.

Kontakta var kundtjanst om du har fragor. Vi atar oss bara ansvar for skador om reparationstipsen har folits korrekt.

1.2 Symbolforklaringar

1.2.1 Faronivae

Varningsnivaerna bestar av en symbol och ett signalord. Signalordet visar hur allvarlig faran ar.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fällsjs kom-mer det att leda till dödsfall erller allvarliga persanskador.
VARNING!	Om inte varningsmeddelandet fällsjs kandet leda till dödsfall erller allvarliga pers- skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fällsjs kandet leda tilllettare persanskador.
OBS!	Om inte varningsmeddelandet fällsjs kandet leda till materialskador.

Grafik 1: Faronivae

1.2.2 Risksymboler

Risksymboler ar symboler som visar typen av fara.

Foljande risksymboler anvands i detta dokument:

Risksymbol Innebörd
!	Allmächt varingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara für krosskador

Om detta Dokument

Risksymbol Innebörd
	Fara på grund av heta ytor
	Fara på grund av starka magnetfällt
	Fara på grund av icede-joniserande strål- ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har att standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Mojlga konsekvenser av att faran/vermingen ignoreras.

Atgarder och forbud for att forebygga faran.

Följande exempl visar en varning som varmar for elstötar fran strömforande delar. Det stär vilken atgård som forebygger faran.

Dödsfall pa grund av elstötar

Koppla bort maskiner fr elforsorjningen minst 60 sekunder innar reparationarpojaras.

1.2.4 Allmanna symboler

Foljande allmanna symboler anvands i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
f	Identifizierung av ett enkeit tips (endast text)

Allm. symbol Innebörd
	Identifizierung av en länk till en videohand- ledning
	Identifizierung av verktyg som behövs
	Identifizierung av villkor som@måste vara uppfyllda
	Identifizierung av ett tillständ (om ..., sà ...)
	Identifizierung av ett resultat
Start Identifizierung av en tangent eller knapp
[00123456] Identifizierung av ett materialnummer
Status Identifizierung av text/fonster som visas (i maskinens display)

Grafik 3: Allmanna symboler

Sakerhet

2.1 Allmanna sakerhetsanvisningar

2.1.1 Alla hushallsmaskiner

Fel vid reparatoner som beror elkomponenter kan orsaka elstotar!
Koppla bort maskinen fran elnätet minst 60 sekunder innan arbetet paborjas.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 ell er landsspecifika regler.

Anvand skyddshandskar.

Risk for krosskador vid reparation, underhall, felsökning och service pa grund av tunga och rörliga componenter

Anvand skyddsskor.
Sakra tunga komponenter sa att de inte faller ner.
- Stick inte in kroppsdelar i rroliga komponenter.

Risk for maskinens sakerhet/funktion!

• Använd endast originaldelar.
  Risk for skador pa komponenter kansliga for statisk elektricitet (ESD)!
  Ror inte modulerna somt anslutninger och stromforande ledninger.

Verktyg och hjälpmedel

Beteckning Detalje	Bilder
Skyddstrasa [00342013]	60 cm x 50 cm	Inbetriebnahme verzinsliche Überleitung Werkstoffentwicklung für Risikopflege
Spårskruvmejsel Blad	2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]	Ø
Specialverklyg [00342180]
Sugkopp [00342224]	Ø50 mm
Torxbits TX20 [00340865]	6,3 mm (1/4")	Ø
Spårskruvmejsel Blad	10 mm x 1,6 mm x 200 mm	Ø

2021-06-09 9001647374 Copyright BSH Hausgeräte GmbH Sida 644 av 697

Reparation

4.1 Byta dorrpackning

Forutsattning:
Dörren ar öppen.

4.1.1 Ta bort dorrpackning

1. Lossa dörpackingen fran sparet hogra och vänstra homet.

1. Dra ut dorpackningen fran sparet.

i	Dennya dörnpackingengens tjocklek kan avvika nagot fran den gamla dörnpackingengens tjocklek. Detta kommtinte paverka stängningsegenskapema erler Funktionen langsikitigt.
i	Om apparaten har justerbara gängjärn erller gängjärnsfästen kan du opti-mera stängningsegenskaperna senare.
i	Små sidohål i dörnpackingen fyller en Funktion (kravs for ventilation).Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrolera om sparet for packningen har skador.

Viss deforming av dorrpackningen ar normalt och paverkar inte

packningenkungsfaktor. Det rekommenderas att man strackerdorpackingen innan den sattis in i apparaten.

Varm dorrpackningen med en hartork aller hett vatten och forma om den med han

derna.

1. Tryck in packningens hörn langst upp och langst ner i späret.

Reparation

Dorrpackningen ar monterad.

2021-06-09 9001647374 Copyright BSH Hausgeräte GmbH Sida 647 av 697

Reparation

Montera i omvand ordning.

Reparation

4.3 Byta dörrens övre gangjärn

Nödvändiga verktyg:

4.3.1 Ta bort dorrens övre gangjärn

1. Lagg ner apparaten pa baksidan.

Reparation

2.1. Tryck pa det ovre gangjärnsskyddet pa bada sider (1).

1. Flytta ut det ovre gangjamskyddet (2).
2. Vrid gangjärnsskyddet (3).
3. Ta bort det ovre gangjarnsskyddet (4).
4. Skruva ur de tvá skruvama (5).
5. Ta bort det övre gangjarnet (6)/

Det övre gangjärnet har tagits bort.

4.3.2 Montera dörrens övre gangjärn

Montera i omvand ordning.

Reparation

4.4 Byta dörrens övre gangjärn (dorr med display)

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsattning:

Apparaten ar bortkopplad fran stromforsorjning.

Tillbehör inuti apparaten har tagits bort.

4.4.1 Ta bort dorrens övre gangjärn

1. Lagg ner apparaten pa baksidan.

Reparation

2.1. Ta bort det ovre gangjarnsskyddet (1).

1. Ta bort kabelboxhöljet (2)
2. Lossa elanslutningen (3)
3. Skruva ur jordanslutningsskruven (4).
4. Ta bort kabelskyddet (5)
5. Skruva ur skruven (6)

Det övre gangjärnet har tagits bort.

4.4.2 Montera dörrens övre gangjärn

Montera i omvand ordning.

Reparation

4.5 Byta dörrens mellersta gangjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Invändiga tillbehör i kylskapet har tagits bort.
Dorrens ove gangjarn har tagits bort.
Den ovre dorren har tagits bort.

4.5.1 Ta bort dorrens mellersta gangjärn

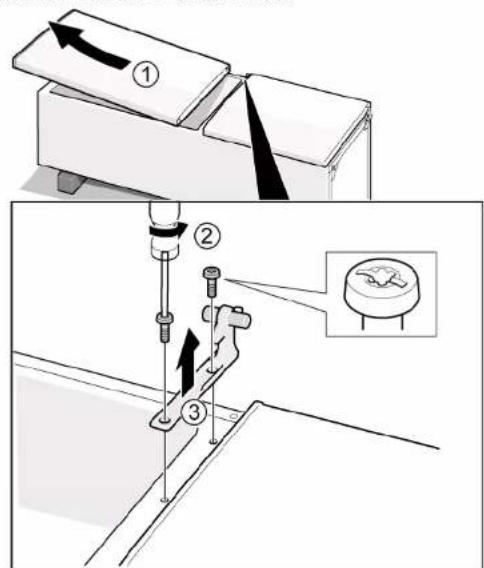

1. Ta bort kyldelens dorr (1).
2. Skruva ur de två skruvarna (2).
3. Ta bort det mellersta gangjarnet (3).

Det mellersta gängjarnet har tagits bort.

4.5.2 Montera dörrens mellersta gangjärn

Montera i omvand ordning.

Reparation

4.6 Byta dörrens nedre gängjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Forutsattning:

4.6.1 Ta bort dörrens nedre gangjärn

1. Ta bort friesdelens dorr (1).
2. Skruva ur skruven (2).
3. Vrid ut det nedre gangjarnet (3)
4. Ta bort det nedre gängjarnet (4)

4.6.2 Montera dörrens nedre gängjärn

Montera i omvand ordning.

Reparation

4.7 Bytha hylla

Forutsattning:
Dörren ar öppen.

4.7.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.8 Byte av den flyttbara hyllan

Forutsattning:
Dörren ar öppen.

4.8.1 Borttagning av den flyttbara hyllan

1. 1. Dra den flyttbara hyllans hogra del framat (1).
2. Ta bort den flyttbara hyllans hogra del (2).

1. Ta bort den flyttbara hyllans vänstra del pa sama satt.
   Den flytbara hyllan ar nu borttagen.

4.8.2 Montering av den flyttbara hyllan

Montera i omvand ordning.

Reparation

4.9 Byte av den bjjiga hyllan

Forutsattning:
Dörren ar öppen.

4.9.1 Borttagning av den bjliga hyllan

1. Ta bort glashyllan (1).
   2.Lyftuppdenbojigahyllanochdrautden(2)

Den bõjiga hyllan ar nu borttagen.

4.9.2 Montering av bõjlig hylla

Montera i omvand ordning.

Reparation

4.10 Byte av frukostgruppen

Forutsattning:
Dörren ar öppen.

4.10.1 Borttagning av frukostgruppen

Lyft upp frukostgruppen och dra ut den.

Frukostgruppen ar nu borttagen.

4.10.2 Montering av frukostgruppen

Montera i omvand ordning.

Reparation

4.11 Byta flaskhylla

Forutsattning:
Dörren ar öppen.

4.11.1 Ta bort flaskhylla

Dra ut flaskhyllan.

Flaskhyllan har tagits bort.

4.11.2 Montera flaskhylla

Montera i omvänd ordning.

Reparation

4.12 Byta dorrhylla

Forutsattning:
Dörren ar öppen.

4.12.1 Ta bort dorrhylla

Lyftdorrhyllan uppat.

Montera i omvänd ordning.

Reparation

4.13 Byta fack for frysta matvaror

Forutsattning:
Dörren ar öppen.

4.13.1 Ta bort fack for frysta matvaror

1. Dra ut facet for frysta matvaror helt (1). 2. Ta port facet for matvaror (2).

Facket for frysta malvaror har tagits bort.

4.13.2 Montera fack for frysta matvaror

Montera i omvand ordning.

Reparation

4.14 Byte fack

Forutsattning:
Dörren ar öppen.

4.14.1 Ta bort fack

1. Ta ut det nedre kylf Jacket (1).
2. Ta ut det ovre kylfacket (2).

Montera i omvand ordning.

Reparation

4.15 Byta utdragbar lada

Forutsattning:
Dörren ar öppen.

4.15.1 Ta bort utdragbar lada

1.Dra ut den utdragbara lidan helt (1).
2. Ta bort den utdragbara ladan (2).

Den utdragbara ladan har tagits bort.

4.15.2 Montera utdragbar lada

Montera i omvand ordning.

Reparation

4.16 Byta LED-spotlight

Nödvändiga verktyg:

Specialverktyg [00342180]

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Dörren ar öppen.

4.16.1 Ta bort LED-spotlight

1. Anvand specialverktyg for att dra ut LED-spotlighten (1).

1. Lossa elansluttingarna till LED-spotlighten.
   LED-spotlighten har tagits bort.

4.16.2 Montera LED-spotlight

Montera i omvand ordning.

Reparation

4.17 Byta oversta LED-lampan

Nödvändiga verktyg:

Sparskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhallsfri LED-lampa.

Dessa lampor far endast bytas av kundtjänst ell er auktoriserade tekniker!

FARAI!

rfsara paground av elstotar vid felaktiga reparationer

Elektriska delar ske repareras av behorig elektriker.
Lat utfora ettsakerhetstest after reparationen, i enlight med VDE
0701 ellerrlandsspecifika regler.

EARAL

Dödsfall pa grund av elstötar

Koppla bort maskiner fran elforsorjningen minst 60 sekunder innan reparation国家标准

A ForsIKTIG!

Vassa kanter!
Skarskador
Anvand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Dorren ar Oppen.
Tillbehör överst inuti apparaten har tagits bort.

4.17.1 Ta bort LED-lampan

1. Flytta LED-lampan at vänster.

LED-lampans elanslutting ar bortkopplad.

1. Lossa LED-lampans hakar.

Reparation

1. Ta bort LED-lampan genom att flyta den framat.

Montera i omvand ordning.

Reparation

4.18 Byta LED-sidoramplampa

Nödvändiga verktyg:

Sugkopp 050 mm [00342224]

Din apparat har en underhallsfri LED-lampa.

Dessa lampor far endast bytas av kundtjänst ell er auktoriserade tekniker!

Elektriska delar ske repareras av behörig elektriker.

Dödsfall pā grund av elstötar

Koppla bort maskiner fran elforsorjningen minst 60 sekunder innan

reparationerpborjas.

Vassa kanter!

Skärskador

Anvand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Dorren ar oppen.
Kydeldshyllorna har tagits bort.

4.18.1 Ta bort LED-sidoramplampa

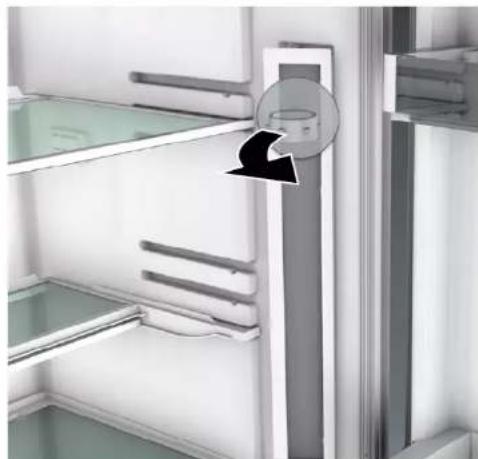

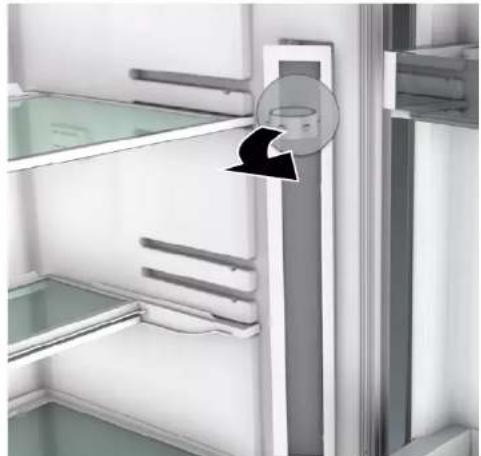

1. Satt sugkoppen pa den ovre tredjedelen av LED sidoramplampan.

Reparation

1. Dra sugkoppen framat med LED-sidoramplampan i en vridroelse.

1. Lossa elanslutningen till LED-sidoramplampan.

LED-sidoramplampan har tagits bort.

4.18.2 Montera LED-sidoramplampa

1. Anslut elanslutningen till LED-sidoramplampan.
2. Satt fast LED-sidoramplampan pa dess plats pa kyldelsvaggen (hakarna klickar i).
   LED-sidoramplampan har monterats.
