GEBRUIKSAANWIJZING HGG 120 Niro EINHELL

1 Motorrooster
7 Mantel compleet
8 Voetstuk
19 Handgreep
20 Piezo-aansteekknop
21 AAN/UIT-schakelaar

NL Schema generale

Veiligheidsmaatregelen

Lees voor het in gebruik nemen de gebruiksaanwijzing a.u.b. goed door.
- Als de temperatuurbegrenzer tijdens het gebruik uitschakelt, dan要去h er het wee in gebruik nemen de oorzaak van de oververhitting verhelpen! Luchtaanzuiging of -uitblazing belemmerd? Ventilator geblokkeerd?
- Het apparaat alleen in goed geventileerde ruimten gebruiken en voor voldoende toevoer van ventilatielucht zorgen. Niet in gesloten ruimten gebruiken!
- Het voortdurend aanwezig zijn van personen in de ruimte waarin het apparaat opgesteld staat, is verboden.
- Alleen de bijgevoegde drukregelaar gebruiken (DIN 4811, deel 1)uitgave 10/78
- De verwarming nicht zonder afdekkap lately lopen.
In de ruimte, waar de verwarming loopt, moet voor een goede ventilatie gezorgd zich. Men heeft een opening maar buiten van 6,5cm^2 per 250 kcal/h nodig. (komt overeen met 273~cm^2 bij maximaal vermogen)

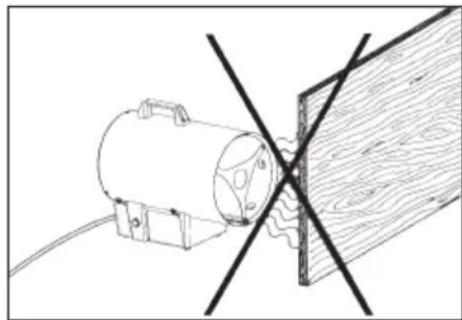

- Het verwarmingsapparaat mag niet in de buurt van brandge waarlijke materialen opgesteld worden en er mogen geen voorwerpen, ook als deze nicht brandhaar zijn, op een afstand van minder dan een meter van het verwarmingsapparaat opslagen worden.
- De doorsnede van de uitblaasconus mag in geen enkel geval verminderd worden.
- Als het verwarmingsapparaat slecht werkt, neem dan a.u.b.

contact op met once klantenservice-afdeling.

Voor alle onderhouds-en reparatiewerkzaamheden altijd eerst de stekker uit het stopcontact trekken.

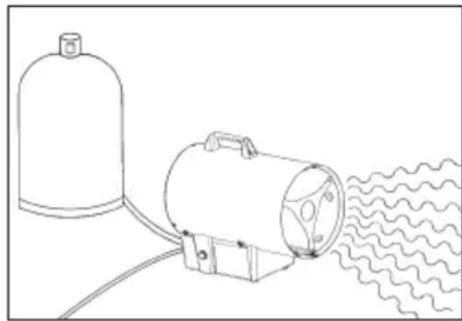

Gasfles tijdens het gebruik nooit voor de blaaskachel zetten, altijd schuin erachter.
- Attentie! Apparaatijdens het gebruik Niet op brandbare ondergrond zetten, (het best op een staalplaat) - brandgevaar -.

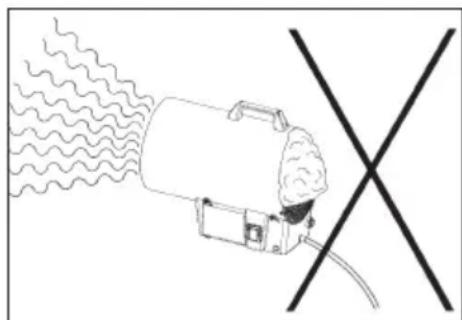

Let er op dat het luchtaanzuigrooster en hetuitblaasrooster van de heteluchtblazer algid vrij is en Niet overgedekt worden.
Bij het uitschakelen van het toestel altijd eerst de hoofdschakelaar op AUS (UIT)plaatsen.Trek nooit eerst de stekkeruit de wandcontactdoos.
- Als er zich een lekkage voordoet (gas ontsnapt), onmiddelijk de klep van de fles dichtdraaien. Het toestel afzetten en eventueel defecte onderdelen verrangen door neue onderdelen.
Op gas draaiende toestellen mogen nicht in kelderverdiepingen of onder de begane grond in werkung worden gesteld.
- Een gasfles mag enkel worden verwisseld als er geen ontstekingsbronnen in de buurt van het toestel voorhanden�k.
- Het toestel is Niet bedoel voor huiselijk gebruik.

Opgelet! De HGG 120 mag alleen voor privégebruik zonder slangbreukbeveiliging worden gezruikt; voor commercieel gezruik alleen met slangbreukbeveiliging volgens DIN 30693, art.-nr. 33.912.30! De HGG 200 + 300 zijn standard uitgerust met een geintegreerde slangbreukbeveiliging.

Ingebruikneming

Neem a.u.b. bij de ingebruikneming van het verwarmingsapparaat de technische regels van vloeibaar gas (in Duitsland TRF 1988) en de desbeteffende richtlijnen voor het gebruik van vloeibaar gas (in Duitsland ZH 1/455) inRCT.

Neem ook de onderstaandetekt in acht en ga in die volgorde te werk.

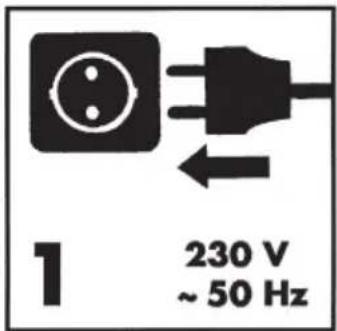

1. Stekker in het stopcontact steken (230V 50Hz)

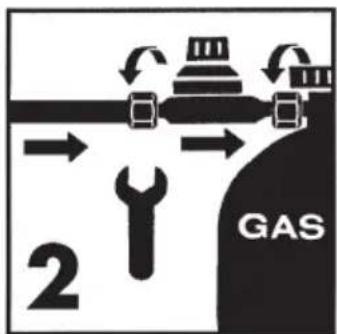

2. De gasslang met drukverminderingsklep en geinteggreerde slangbreukbeveiliging aan de gasklep schroeven (zich van de dichtheid van de schroefkoppelingen vergewissen!). De gasflesklep opendraaien.
   2.1 De drukknoop van de slangbreukbeveiliging indrukken.

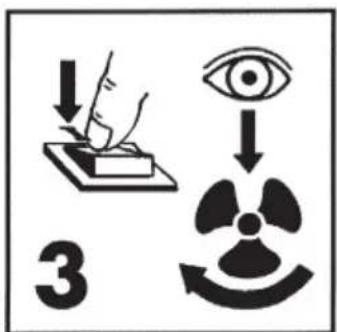

3. IN-UIT-schakelaar indrukken. Van de aanzuigkant nakijken of de ventilatormotor draait.
4. Alleen als de ventilator draait, gasventielknop indrukken en gegelijkdig ontstekingstoetsmeermaals indrukken tot debrander ontstoken is. Na hetontsteken de gasventielknop nog ca. 10 sec. ingedrukt honden.

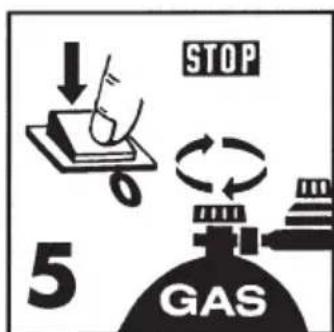

5. Voor het uitschakelen van het verwarmingsapparaat steeds eerst het gasflesventiel zichtdraaien, daarna pas de ventilatormotor uitschakelen.

Brandstof

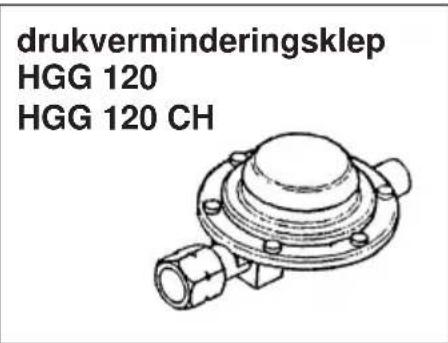

HGG 120/HG 120 Niro CH In de handel verkrijgbaar propaan (DIN 51622)

In de handel verkrijgbaar butaan (DIN 51622)

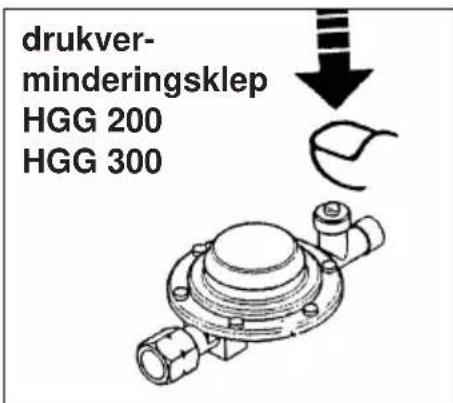

Drukregelaar 300 mbar HGG 200 Niro/HGG 300 Niro In de handel verkrijgbaar propaan (DIN 51622)

Drukregelaar 1,5 bar

U kan het toestel met elke 5kg of 11 kg gasfles of groter lately werken.

Voor de aansluiting van het toestel op een gasfles enkel een drukregelaar met een uitgangsdruk van 300 mbar bij HGG 120 Niro en HGG 120 Niro/CH en 1,5 bar bij HGG 200 Niro en HGG 300 Niro volgens DIN 4811 deel 1 alsook een slangeiding voor vloeijaar gas volgens DK 6 conform DIN 4815 deel 2 gebruiken.

Ventilate

Attentie:

Het apparaat alleen in goed geventileerde ruimten gebruiken (toestel is Niet voor gesloten ruimten geschikt). Het voortdurend aanwezig zijn van Personen in deze ruimten is verboden. Alsmeer dan een verwarmingsapparaat in een ruimte in gebruik genomen worden, moet er voor dienovereenkomstig meer toevoer van ventilatielucht gezorgd�n.

Reparatie

Voor alle onderhouds-en reparatiewerkzaamheden altijd eerst de stekker uit het stopcontact trekken.
Gasslang van de gasfles scheiden.
- Controller regelmatig de gasslang met�zijn schroefverbindingen op dichtheid. Bij het verwangenogenoemen alleen originele reserveonderdelen of slangen gebruikt worden. Slangen alleen volgens DIN 4815 deel 2.

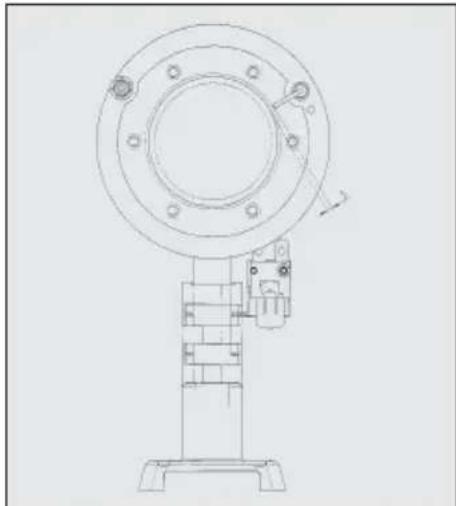

- De stand van de ontstekings-elektrode controeert u zoals in nevenstaande tekening.

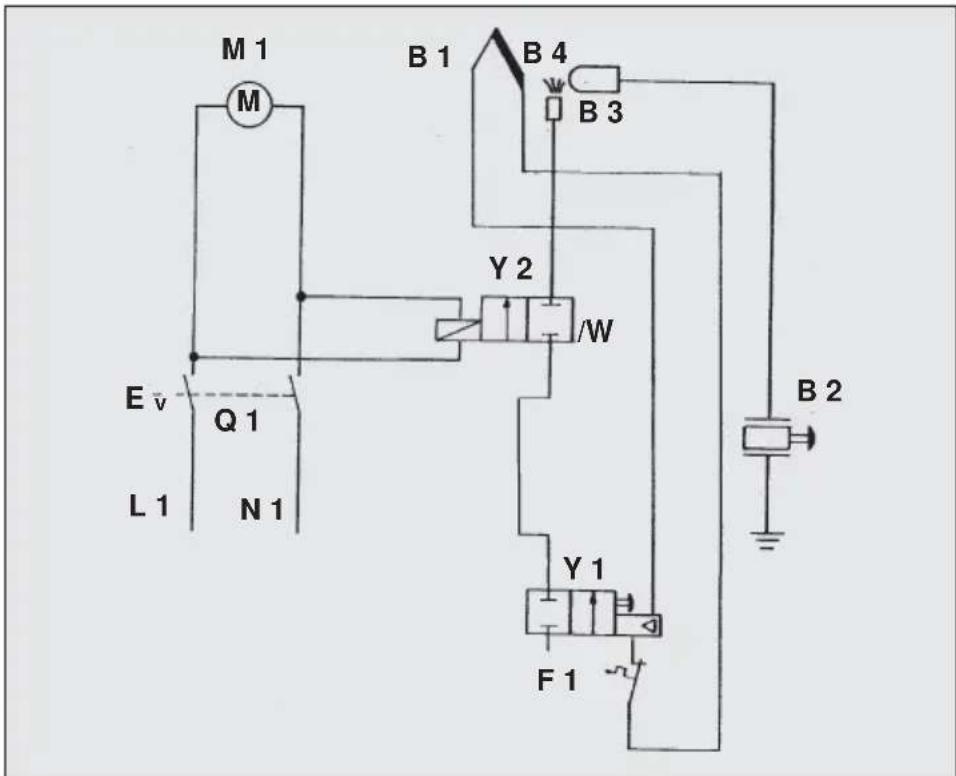

Q1 In/Uit-schakelaar
F1 Veiligheidsthermostat
M1 Ventilatormotor
Y1 Thermo-elektrische ontstekingsbeveiliging
Y2 Veiligheidsmagneetklep
B1 Thermo-element
B2 Piezoontsteking
B3 Ontstekingselektrode
B4 Brander

C

1

Misure di sicurezza

De ondertekenaar verklaart in naam van de firma dat het product overeenstemt met de volgende richtlijnen en normen.

De garantieduur beginnt op de koopdatum en bedraagt 2aar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da waaroor benodigde onderdelen en het arbeidsloon worden nicht in rekening gebracht.

Geen garantie op verdere schaden.

uw contactperson van de klantenservice
