GEBRUIKSAANWIJZING 560 XP Mark II HUSQVARNA

NL Gebruiksaanwijzing 82-120

Inhalt

Einleitung 2

Sicherheit. 4

Montage. 10

Betrieb. 11

Wartung 23

Fehlerbehebung. 34

Deze kettingzaag voor bosbouwtoepassingen is bestemd voor boswerkzaamheden zoals vellen, Snoeien en zagen.

Let op: Nationale wetgeving kan het gebruik van dit product möglichk beperken.

Productbeschrijving

De Husqvarna 560XP Mark II, 560XPG Mark II, 562XP Mark II, 562XPG Mark II zijn hettingzaagmodellen met een verbrandingsmotor.

Er worden voortdurend gewerkt aan het verhogen van uw gezilghed en efficiente tijdens bedrijf. Neem voor meer informatie contact op met uw dealer.

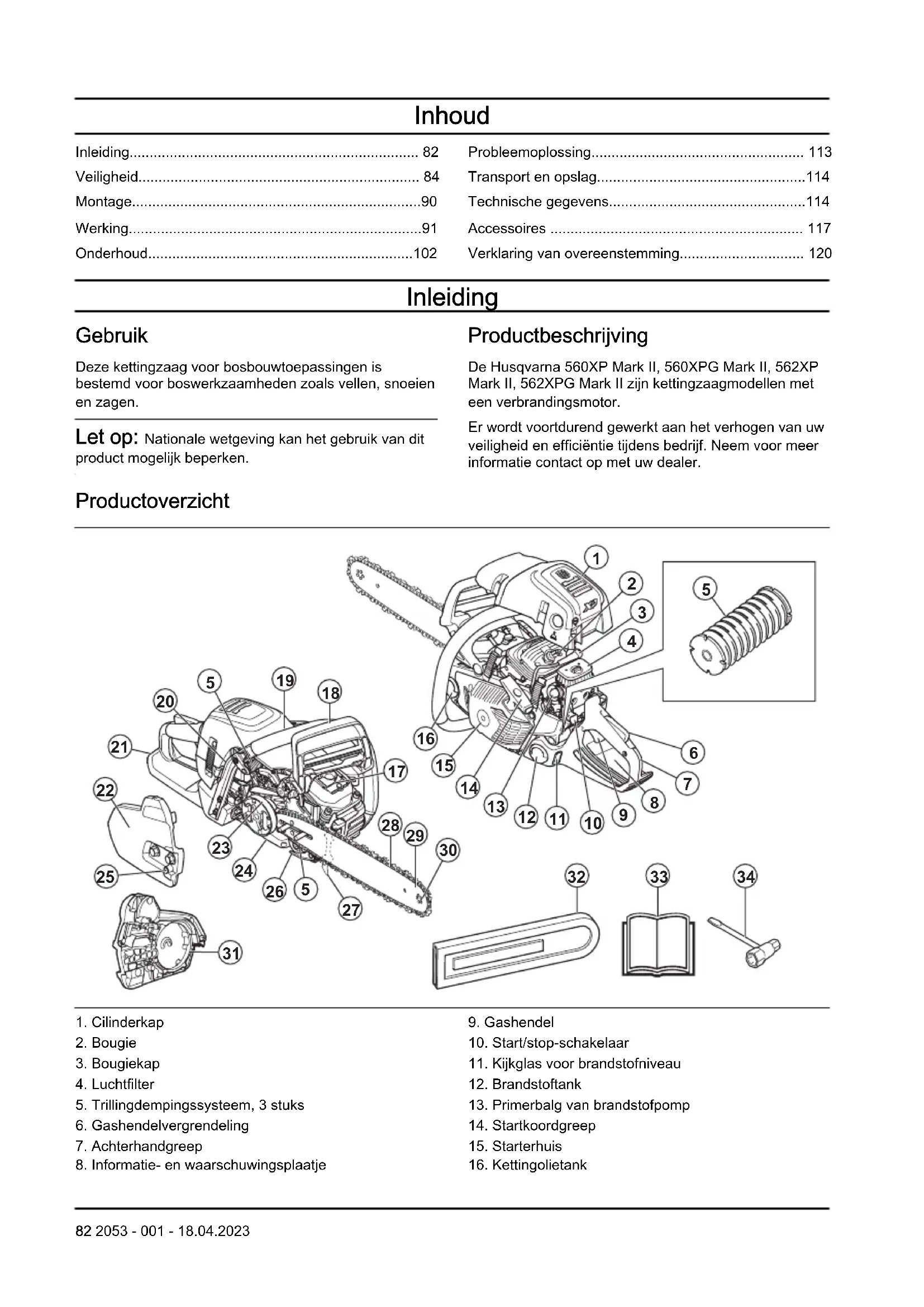

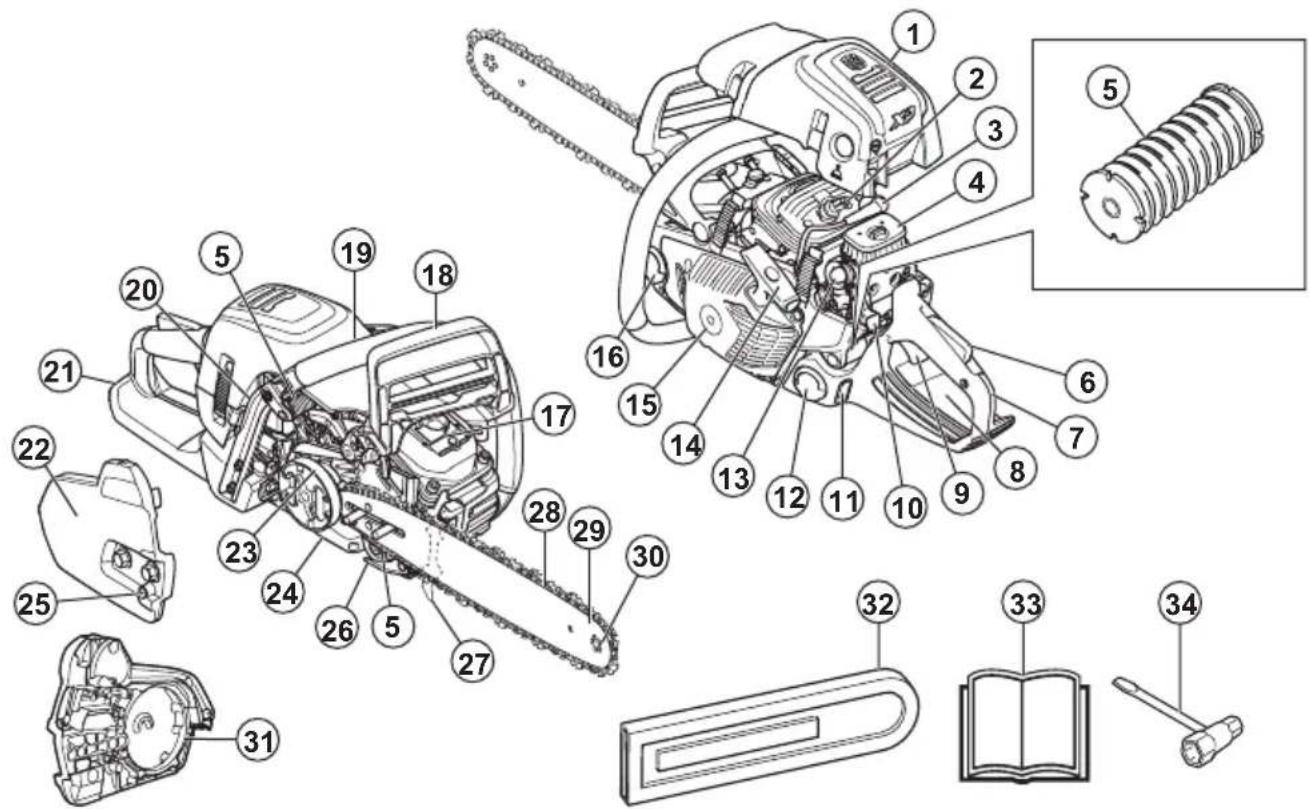

Productverzicht

1. Cylinderkap
2. Bougie
3. Bougiekap
4. Luchtfilter
5. Trillingdempingssystem, 3 stuks
6. Gashendelvergrendeling
7. Achterhandgreep

8. Informatie- en waarschuwingsplaatje

9. Gashendel

10. Start/stop-schakelaar
11. Kijkglas voor brandstofniveau
12. Brandstoftank
13. Primerbalg van brandstofpomp
14. Startkoordgreep
15. Starterhuis

16. Kettingolietank

17. Geluiddemper

18. Kettingrem met handbescherming voor
19. Voorhandgreep
20. Schakelaar voor handgreepverwarming (560XPG Mark II, 562XPG Mark II)
21. Handbescherming rechts
22. Koppelingsdeksel
23. Koppeling/koppelingstrommel
24. Afstelschroef, oliepomp
25. Kettingspannerschroef
26. Kettingvanger
27. Schorssteun
28. Zaagketting
29. Geleider
30. Neuswiel
31. Remvoering
32. Transportbescherming
33. Bedieningshandleiding
34. Ring-steeksleutel

Symbolen op het product

Stop.

Wees voorzichtig en gebruik het product op de juiste manier. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen.

Lees de bedieningshandleiding goed door en zorg dat u de instructies hebt begrepen voordat u dit product gaat gebruiken.

Draag alkijd een goedgekeurde veiligheidshelm en gehoor- en oogbescherming.

Gebruik 2 handen om het product te bedieren.

Gebruik het apparaat nooit met een hand.

Laat de punt van het zaagblad geen objecten raken.

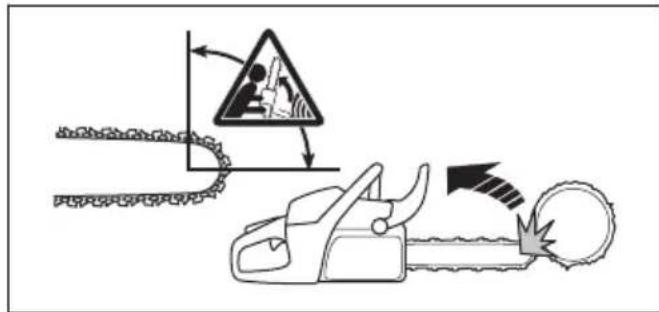

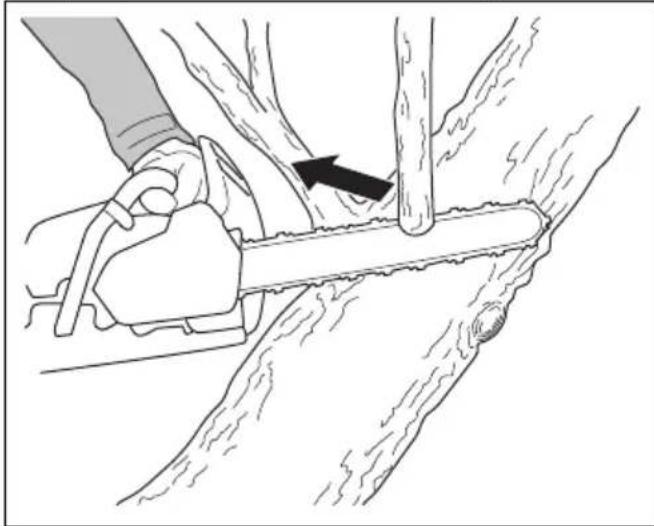

Waarschuwing! Terugslag kan optreden wanner de punt van de geleider een voorwerp raakt. Terugslag leidt tot een zeer snelle, omgekeerde reactie die tot gevolg heeft dat de geleider omhoog beweegt in de richting van de gebruiker. Kan ernstig letsel veroorzaken.

Dit product voldoet aan de geldende EG-richtlijnen.

Dit product voldoet aan geldende VKregelgeving.

Geluidsemissiesaar het omgevingslabel volgens de richtlijnen en voorschriften van de EU en het VK en de wetgeving van Nieuw-Zuid-Wales"Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegardeerde geluidsvermogensniveau van het product staat vermeld in Technische gegevens op pagina 114 en op het label.

Start.

Primerbalg van brandstofpomp.

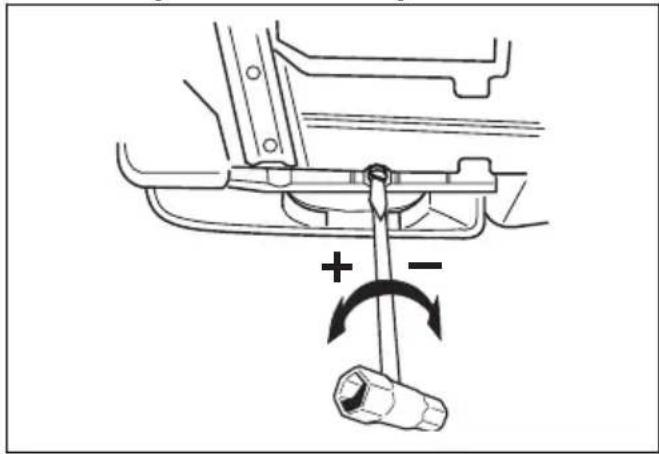

Afstelling van de oliepomp.

Brandstof.

Kettingolie.

Als uw product voorzien is van dit symbol, is het uitgerust met handgreepverwarming.

Kettingrem, ingeschakeld (vooruit). Kettingrem, uittgeschakeld (achteruit).

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wonneer de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding Niet worden gevolgd.

Let op: Geven verdere informatatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Een kettingzaag kan bij onjuist of onachtzaam gebruik een gevaarlijk apparaat zijn dat ernstig letsel of de dood kan veroorzaken. Het is erg belangrijk dat u deze bedieningshandleiding leest en begrijpt.
• De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de fabrikant. Gebruik nooit een product dat gewijzigd lijkt te zijn door anderen, en gebruik uitsluitend de voor dit product aanbevolen accessoires. Niet goedgekeurde wijzigingen en/of niedrivogene onderdelen+kennen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden.
• Een gebruekte geluidemper/vonkenschem en het montageoppervlak van het vonkenschem kunnen afzetten van verbrandingsdeteijes bevatten die kankerverwekkend hunnen bij. Vermijd blootstelling

aan deze verbindingen bij het hanteren van de geluiddempo en/of het vonkenschem. Raadpleeg Geluiddempo op pagina 88voordat u met de geluiddempo en/of het vonkenschem gaat werken.

• Langdurige inademing van de uitlaatgassen van de motor, kettingolienevel en zaagstof kan een gevaar voor de gezondheid opleveren.
• Dit product produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedieren.
• De informatatie in deze gebruikershandleiding kan nooit de kennis verrangen die een vakman via opledingen en praktische ervaring heeft verworven. Wanner u in een situatie belandt waarin u Niet goed weet hoe u verder te werk要去en,要去 u een expert raadplegen. Neem contact op met uw servicedealer of een ervaren kettingzaaggebruiker. Vermijd gebruik waarvan u vindt dat u Niet voldoende gekwalificeerd bent!

Veiligheidsinstructies voor bediening

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Voordat u het product gaat gebruiken, moet u weten wat terugslag is en hoe u dit kurz voorkomen. Zie Kettingrem met terugslagbeveiliging op pagina 87 voor instructies.
• Gebruik nooit een machine die defect is.
• Gebruik nooit een product met zichtbare beschadigingen aan de bougiekap en/of ontstekingskabel. Er bestaat een risico van vonkvorming, wat brand kan veroorzaken.

• Gebruik het product nooit wanner u vermoeid bent, alcohol of drugs hebt gebruikt, of als u medicijnen gebruikt die uw gezichtsvermögen, beordelingsvermögen of coordinatie{kunnen beinvloeden.

• Gebruik het product Niet in ongunstige weersomstandigheden, zoals dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatuies leiden, zo kan de grond glad zichn, de wind de valrichting van de boom beinvoeden enz.

• Start de kettingzaag nooit voordat het zaagblad, de zaagketting en alle=kappen correct gemonteerd zijn. Zie Inleiding op pagina 90voor instructies. Wanner het zaagblad en de zaagketting Niet op de kettingzaag+zijn gemonteerd, kan de koppeling losraken en ernstig letsel veroorzaken.

• Start het product nooit binnenshuis. Vergeet zich dat het gevaarlijk is om de uitlaatgassen van de motor in te ademen.
• De uitlaatgassen van de motor zijn heet en{kennen vonken bevatten die brand kuren veroorzaken. Start het product nooit in de buurt vanlicht ontvlambaar materiaal!
• Controller de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen de dieren in contact komen met het product of uw contrôle over het product belemmeren.
• Sta nooit toe dat kinderen het product gebruiken of in de buurt van het product komen. Omdat het product is uitergerust met een terugverende start/stopschakelaar en kan worden gestart op lage snugheid en met weinig kracht op de starthendel,+kunnen zichskleine kinderen onder bepaalde omstandigheden het product op eigencracht starten. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Verwijder waarom de bougiekap wonneer u geen toezicht houdt op het product.
• Om volledige controle te hebben over het product is het noodzakelijk dat u stabel staat. Werk(nooit verwijl u op een trap staat, hoog in een boom of opplaatsen waar u geen stabiele ondergrond hebt om op te staan.

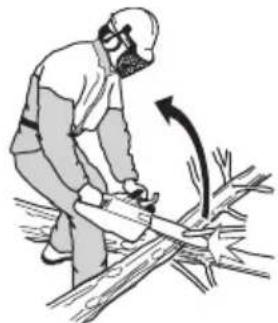

Bij werk in een boom moet speciale zaag- en werktechnieken worden toegepast om het grotere risico van persoonlijk letsel te beperken. Werk alleen

in eenBoom als u specifieke, professionele training voor dergelijk werk hebt gevolgd, waaronder training in het gebruik van veiligheidsmiddelen en andere klimuitrusting, zoals draagstellen, touwen, riemen, klimijzers, snappers, karabijnhaken, enz.

• Probeer nooit een vallend stuk hout op te vangen. Zaag nooit in een boom wanner u slechts met een lijn bent gezekerd. Gebruik.altijd twee veiligheidslijnen.
• Door onoplettendheid kan de terugslagrisico-sector van de motorzaag onopzettelijk een tak, een boom in de buurt of een ander voorwerp raken, en terugslagveroorzaken.

• Gebruik het product nooit door dit met een hand vast te houden. U kunt dit product Niet veilig onder controle houden met een hand.
• Houd het product algijd met twee handen vast. Hou uwrechterland op dechterhandgreep en uw linkerhand op de voorhandgreep. Alle gebruikers, zowel rechts- als linkshandigen,要去en deze greep gebruiken. Houd de handgrepen stevig met de duimen en vingers om de handgrepen van het product Been. Met deze greed minimaliseert u het terugslagrisico en behoudt u de controle over het product. Laat de handvatten Niet los!

• Gebruik het product nooit boven schouderhoogte.

• Gebruik het product nooit als u Niet de mogelijkheid heeft om hulp in te roepen in het geval van een ongeval.

• Wanner u zich verplaatst要去 het product vergrendeld worden met de kettingrem en要去 de motor uitgeschakeld worden. Houd het product vast met de geleider en zaagkettingaar achteren gericht. Als het om transport van het product of een langere verplaatsing gaat, moet u een transportbescherming op de geleider aanbrengen.

• Wanner u het product op de grond plaatst, moet u de zaagketting met de kettingrem blokkeren en ervoor zorgen dat u het product continu in de gaten kunt honden. Als het product langereijd nicht gebruikt worden, moet u de motor uitzetten.
• Soms komen snippers vast te zitten in het koppelingsdeksel, waardoor de ketting blokkeert. Stop altijd eerst de motor voordat u deze verwijdert.
• Een motor laten draaien in een afgesloten of slecht geventileerde ruimte kan de dood tot gevolg hebben door koolmonoxidevergiftingig.
• De uitlaatdampen van de motor zijn heet en kuren vonden bevatten die brand kuren veroorzaken. Start het product Niet in gesloten ruimtes of in de buurt vanlicht ontvlambaar materiaal.
• Gebruik de kettingrem als parkeerrem wonneer u het product start en wonneer u korte afstanden aflegt. Draag het product.altijd aan de voorhandgreep.Dit vermindert de kans dat u of≦emand in uw buurt wordt geraakt door de zaagketting.
• Als men teveel worden blotgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consalteer uw dokter wanner u symptomen heeft die wijzen op te grote blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, 'kriebels', 'speldeprikken', pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen kome meestal voor op vingers, handen of polsen. Deze symptomen+kennen toenemen bij koude temperaturen.
• Het is nicht möglichk om elke situatie die zich kan voordoen tijdens het gebruik van dit product te vermelden. Wees algtd voorzichtig en gebruik uw gezond verstand. Vermijd situatives die uw capaciteiten te boven gaan. Als u na het lezen van deze instructies nog vragen hebt over de bedieningsprocedures dient u een expert te raadplegen voordat u verder.gaat. Aarzel Niet om contact op te nemen met uw leverancier of met Husqvarna als u nog vragen hebt over het gebruik van dit product. We+zijn graag bereid om u te adviseren of u te helpen uw product op een efficiente en veilige manier te gebruiken. Volg een opleiding in het gebruik van kettingzagen. Uw dealer, bosbouwschool of uw bilbiotheek+kennen vertellen welk opleidingsmaterial en welke cursussen beschikbaar+zijn.

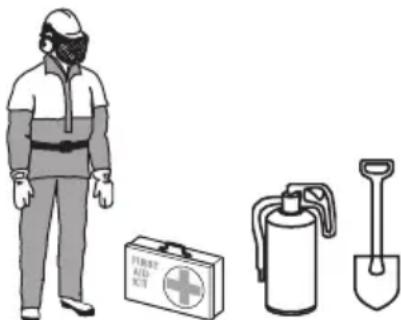

Persoonlijke beschemingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• De meeste ongelukken met een kettingzaag gebeuren wanner de zaagketting contact maakt met de gebruiker. U要去 goedgekeurde personlijke beschermingsmiddelen gebruiken wanner u het product gebruikt. Persoonlijke beschermingsmiddelen bieden geen volledige bescherming gegen letsel, maar+kennen een onceval wel de ernst van het letsel beperken. Neem contact op met uw servicedaler voor de aanbevolen veiligheidsuitrusting.
• Uw kleding moet nauwsluitend zichon zonder uw bewegingsvrijheid te beperken. Controllerer regelmatig de toestand van uw persoonlijke beschermingsmiddelen.
• Draag een goedgekeurde veiligheidshelm.
• Gebruik goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Gebruik een goedgekeurde veiligheidsbril of gezichtsvizier om de kans op letsel door wegvliegende voorwerpen te verkleinen. Het product kan voorwerpen zoals spaanders, keine stukjes hout enz. met groe krachtwegslingeren. Dit kan leiden tot ernstig letsel, vooral aanogen.
  Draag handschoenen met zaagbescherming.
  Draag een broek met zaagbescherming.
• Draag laarzen met zaagbescherming, stalen neuzen en antislipzolen.
• U要去 alsijd een EHBO-kit bij de hand hebben.
• Gevaar voor vonkvorming. Zorg dat u een brandblusser en een schop bij de hand hebt om bosbranden te voorkomen.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik geen producten met gezilgheidsvoorzieningen die beschadigd zijn of nicht correct werken.
• Controller de veiligheidsvoorzieningen regelmatin op een juiste werkung. Raadpleeg De veiligheidsvozrieningen op het product onderhonden en controleren op pagina 103.
• Als de veiligheidsvoorzieningen beschadigd zijn of Niet goed werken, neem dan contact op met uw Husqvarna servicedealer.

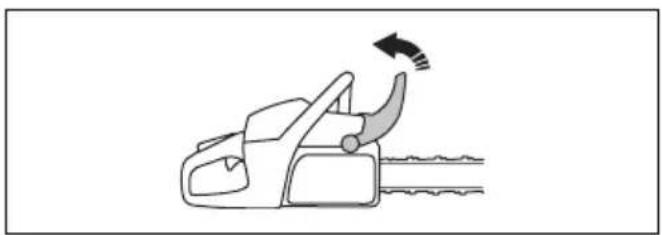

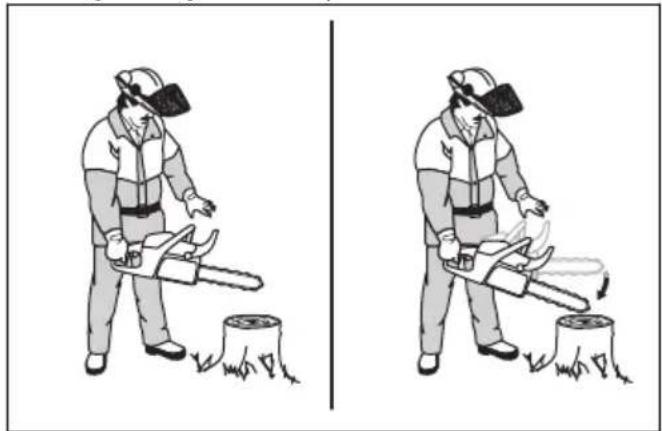

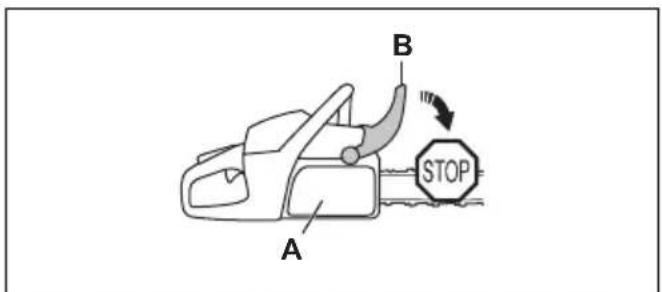

Kettingrem met terugslagbeveiliging

Uw product heeft een kettingrem die de zaagketting stocht in het geval van terugslag. Een kettingrem verminder het risico op oncegvallen, maar alleen u kunt ze voorkomen.

De kettingrem (A) wordt handmatig geactiveerd (via uw linkerhand) of automatisch via het traagheidsmechanisme. Duw de terugslagbeveiliging (B) maar voren om de kettingrem handmatig in te schakelen.

Trek de terugslagbeveiliging maar achefteren om de kettingrem UIT te schakelen.

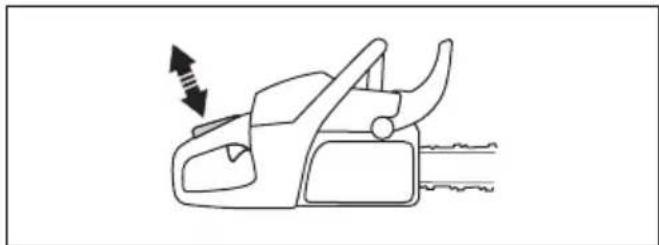

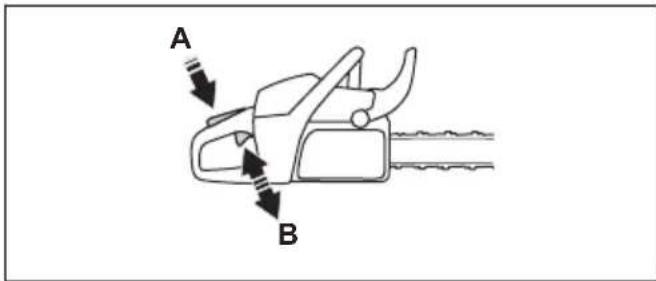

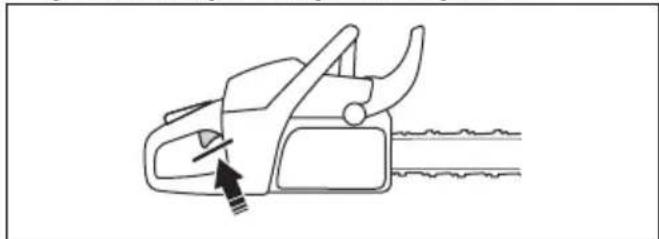

Gashendelvergrendeling

De vergrendeling van de gashendel voorkomt dat de gashendel per ongeluk worden bediend. Pak de handgreep vast en druk de vergrendeling van de gashendel in (A) om de gashendel (B) te ontgrendelen. Als u de handgreep loslaat, keren de gashendel en de vergrendeling van de gashendel terug maar hun beginpositions. Deze functie vergrendelt de gashendel bij stationair toerental.

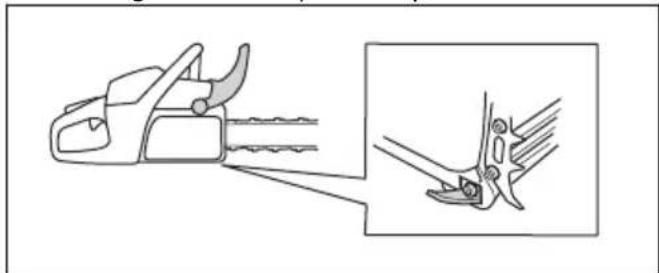

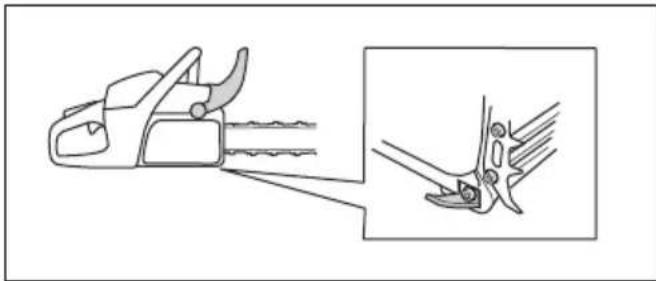

Kettingvanger

De kettingvanger vangt de zaagketting op als deutsche breekt of losraakt. Door de juiste kettingspanning in acht te nemen en de zaagketting en geleider goed te onderhoden, verkleint u de kans op oncevallen.

De rechterhandbescherming beschermt uw hand op de awhilegreep. De rechterhandbescherming biedt u bescherming als de zaagketting breekt of losraakt. De rechterhandbescherming biedt u ook bescherming gegen takken of twijgen.

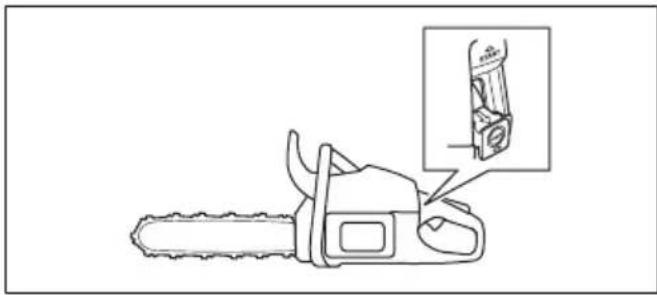

Trillingdempingssysteme

Het trillingdempingssysteme vermindert trillingen in de handgrepen. Trillingdempers fungeren als scheiding:tussen de productbehuzing en de handgreep.

Raadpleeg Productoverzicht op pagina 82 voor informatie over de locatie van het trillingdempingssystem op uw product.

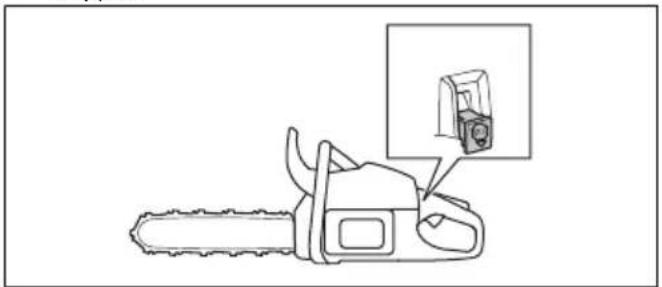

Schakel de motor uit met de start/stop-schakelaar.

WAARSCHUWING: De start/stopschakelaar keert automatisch terug maar de startpositie. Om onbedoeld starten te voorkomen, verwijdert u de bougiekap van de bougie bij montage van of onderhoud aan het product.

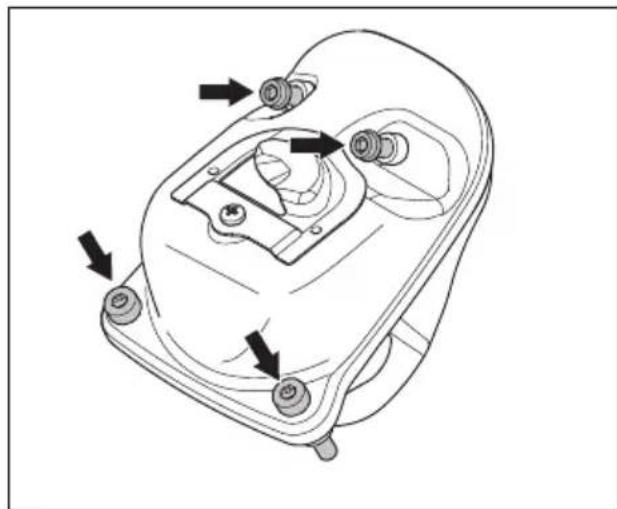

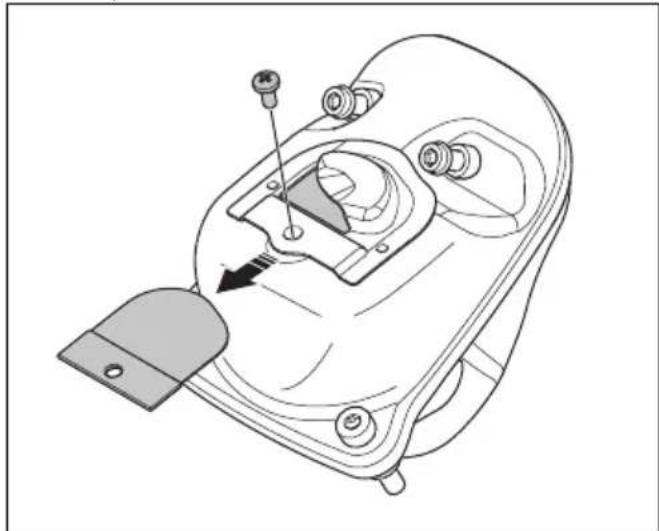

Geluiddempers

WAARSCHUWING: De

geluidemper wordt erg heet tijdens en na gebruik en bij stationair torental. Hierdoor is er brandgevaar, vooral wanner u het product in de nabijheid van brandbare materialen en/of dampen gebruikt.

WAARSCHUWING: Gebruik het product nooit zonder geluiddemper of met een beschadigde geluiddemper. Wanner de geluiddemper beschadigd is, stijgt het geluidsniveau en neemt het risico op brand toe. Houd brandblusmiddelen binnen handbereik. Gebruik een product nooit zonder of met een defect vonkenopvangnet als u in uw werkgebied een vondenopvangnet moet hebben.

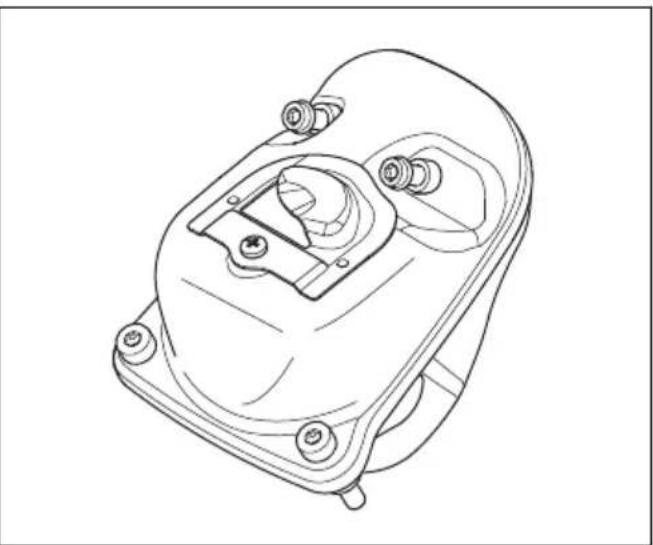

WAARSCHUWING: Gebruik nooit

een product met een beschadigde geluiddempoer of een geluiddempoer die in slechte staat verkeert. Retoureer het productaar een Husqvarna-dealer/onderhoudsstation als de geluiddempoer beschadigd is.

De uitlaatdemper is bedoeld om het geluidsniveau zo laag möglich te houden en om de uitlaatgassen uit de buurt te houden van de gebruiker. In gebieden met een warm en droog klimaat kan het risico op brand erg groot+zijn. Volg de lokale voorschriften en onderhoudsinstructies.

volgende waarschuwingen voordat u het product gaat gebruiken.

Zorg voor een goede ventilatieijdens het tanken en het(AP) mengen van brandstof (benzine en tweetaktolie).
- Brandstof en brandstofdampen zijn zeer brandgevaarlijk en(AP)knen leiden tot ernstig letsel bij inademing en contact met de huid. Wees waarom voorzichtig wanner u met brandstof werkt en zorg voor goede luchtventilatie bij de brandstofhantering.
- Wees voorzichtig bij het hanteren van brandstof en kettingolie. Vergeet het brand-, explosie- en inademingsgevaar Niet.
- Rook nicht en plaats ook geen warme voorwerpen in de buurt van de brandstof.
- Stop de motor en LAST hem voor het tanken enkele minutes afkoelen.
- Open de dop van de tank voorzichtig wanner u wilt tanken zodate eventuele overdruk langzaam verdwijnt.
- Draai de dop van de tank goed vast na het tanken.
Tank nooit wanner de motor van de machine loopt.

• Verwijder het product altijd ten minste 3m (10 ft) uit de buurt van de tankplaats en brandstofbron voordat u het product gaat starten.

Na het tanken zijn er nog enkele situatuies waarin u het product nooit mag starten:

• Als u brandstof of kettingolie op het product hebtt gemorst. Neem alle gemorste brandstof af en laat de benzineresten verdampen.
• Als u brandstof op uzelf of op uw kleding hebt gemorst. Trek schone kleding aan en was uw lichaamsdelen die in contact zichn gekomen met brandstof. Gebruik water en zeep.
• Als het product brandstof lekt. Controller de brandstoffank, tankdop en brandstofleidingen regelmatig op lekkage.

Veiligheidsinstrumenties voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

• De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding zichen beschreiben. Laat professioneel onderhoudspersoneel alle andere service en reparations uitvoeren.
  Voer met regelmaat de in deze handleiding beschreiben veiligheidscontroles en onderhouds-en service-instructiesuit.Regelmatig onderhoud verlengt de levensduur van het product en verkleint de kans op ongevallen. Zie Onderhoud op pagina 102voor instructies.
• Neem contact op met uw servicedealer als u na het uitvoeren van onderhoud het product Niet=kunt goedkeuren volgens de in deze bedieningshandleiding opgenomen veiligheidscontroles. Wij garanderen dat uaar professionele reparaties en service voor uw product krijgt.

Veiligheidsinstructies voor snijuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik alleen goedgekeurde combinaties van zaagblad/zaagketting en de hulpmiddelen voor vrijlen. Zie Accessoires op pagina 117voor instructies.
• Draag veilgheidshandschoenen wonneer u onderhoud aan de zaagketting uityvoert of de zaagketting gekruikt. Ook een zaagketting die nicht beweegt, kan verwondingen veroorzaken.

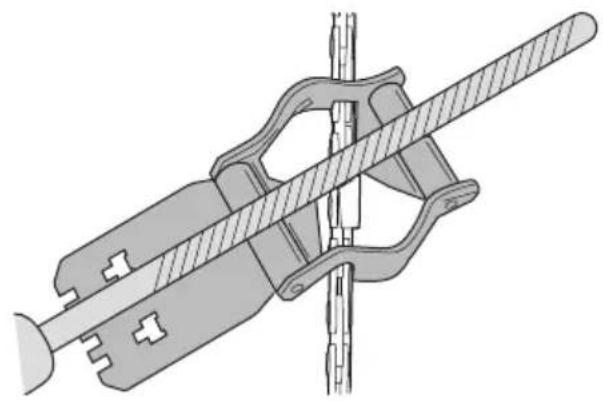

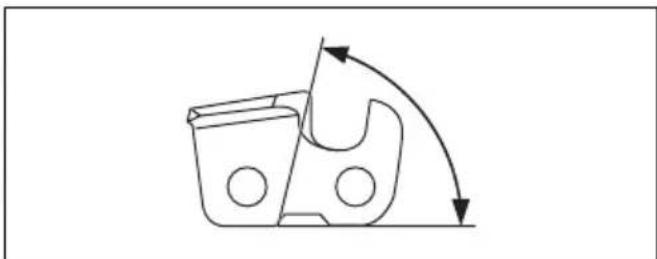

• Houd de zaagtanden goed geslepen. Volg de instructies en gebruik de aanbevolen vrijmal. Een beschadigde of verkeerd geslepen zaagketting vergroot de kans op ongevallen.

• Zorg voor de correcte tanddiepte. Volg de instructies en gebruik de aanbevolen instelling voor de vijilmal. Als de tanddiepte te groot is, vergroot dit de kans op terugslag.

Zorg dat de zaagketting de juiste spanning heeft. Als de zaagketting Niet strak gegen het zaagblad loopt, kan de zaagketting van het zaagblad lopen. Een verkeerde kettingspanning zorgt voor overmatige slijtage van het zaagblad, de zaagketting en het kettingaandrijfweit. Zie De spanning van de zaagketting afstellen op pagina 110.

Voer regelmatig onderhoud uit op de snijuitrusting en houd deze goed gesmeerd. Bij onvoldoende smering van de zaagketting is de kans op slijtage van het

zaagblad, de zaagketting en het kettingaandrijfwiel groter.

Montage

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert.

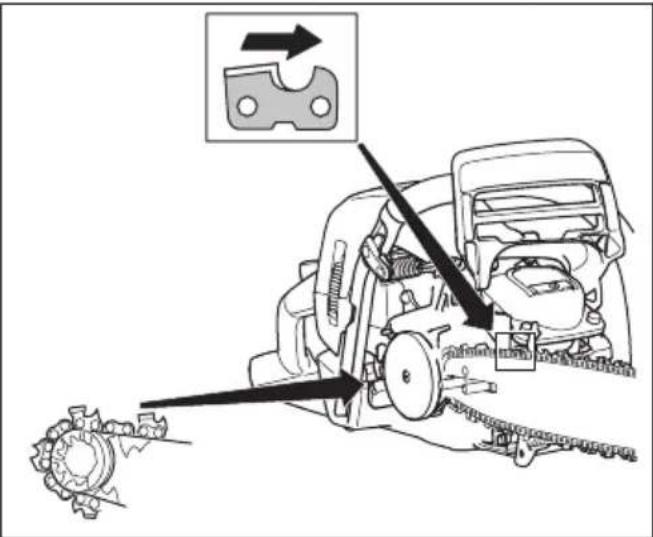

Geleider en zaagketting monteren

1. Trek de handbescherming vooraar achteren om de kettingrem te ontgrendelen.

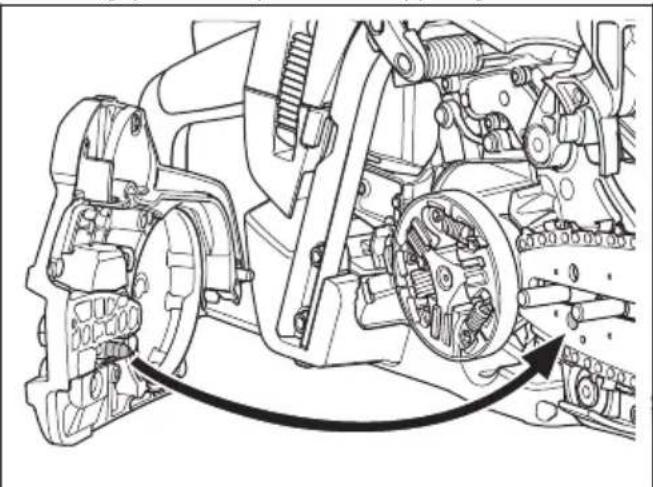

2. Draai de zaagbladmoeren los en verwijder het koppelingsdeksel.

Let op: Als het koppelingsdeksen moeilijk te verwijderen is, draait u de zaagbladmoer aan en schakelt u de kettingrem in en weer uit. U hoort een klik als de kettingrem goed vrijkomt.

1. Plaats het zaagblad op de zaagbladbouten. Duw het zaagblad in dechterste positie.
2. Monteer de zaagketting rond het aandrijftandwiel en plaats de ketting in de groef van het zaagblad.

WAARSCHUWING: Draag.altijd veiligheidshandschoenen wanner u de zaagketting monteert.

1. Zorg dat de snijkanten van de zaagschakels op de bovenrand van het zaagblad waar voren wijzen.

1. Lijn het gat in het zaagblad uit met de stelpen van de kettingspanner enplaats het koppelingsdeksel.

1. Draai de motorzaagbladmoeren met de hand vast.
2. Zet de zaagketting vast. Raadpleeg De spanning van de zaagketting afstellen op pagina 110 voor instructies.
3. Draai de zaagbladmoeren vast.

Let op: Sommige modellen haben slechts eén zaagbladmoer.

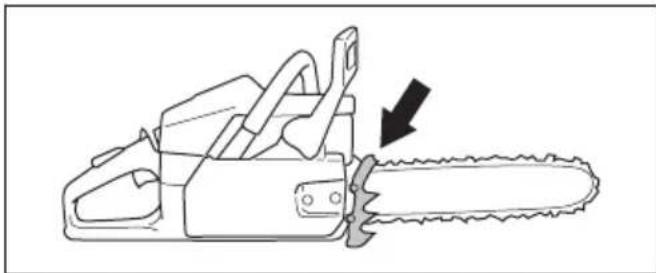

Een schorssteun monteren

Neem contact met uw servicedealer om een schorssteun te monteren.

Werking

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

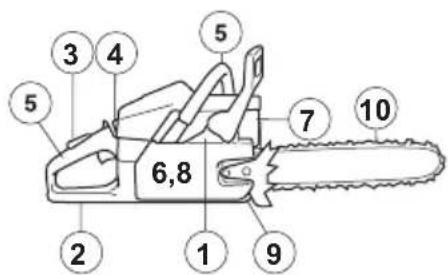

De werkung controleren voordat u het product gebruikt

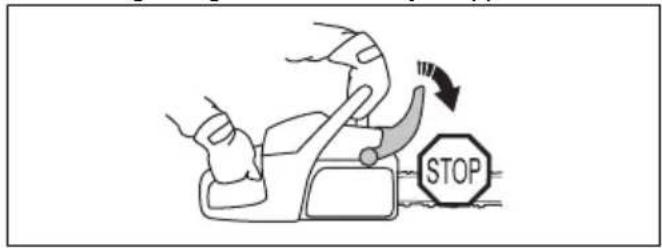

1. Controller of de kettingrem correct werkt en nicht beschadigd is.
2. Controller of de rechtberhandbescherming nicht is beschadigd.
3. Controller of de gashendelvergrendeling correct werkten nicht beschadigd is.

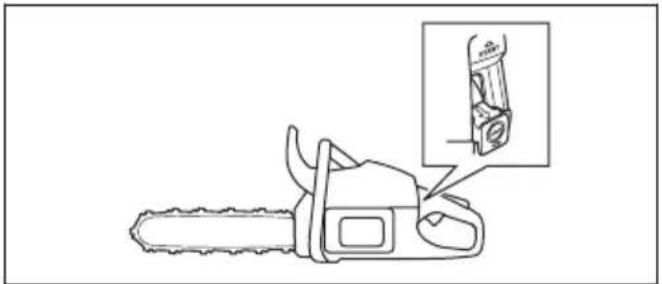

4. Controller of de start/stop-knop correct werkt en nicht beschadigd is.
5. Zorg ervoor dat er geen olie op de handgrepen zit.
6. Controller of het trillingdempingssystemeem correct werk et niet beschadigd is.
7. Controller of de geluidemper correct is aangebracht en nicht beschadigd is.
8. Controller of alle onderdelen van het product correct zijn aangebracht en nicht beschadigdংn of ontbreken.
9. Controller of de kettingvanger correct is aangebracht.
10. Controller de spanning van de zaagketting.

Brandstof

Dit product is uitgerust met een tweetaktmotor.

OPGELET: Een verkeerde soort brandstof kan leiden tot motorschade. Gebruik een(AP)ngsel van benzine en tweetaktolie.

Voorgemengde brandstof

• Gebruik voorgemengde Husqvarna-alkylaatbrandstof voor optimale prestaties en een lange levensduur van de motor. Deze brandstof bevat minder schadelijke stoffen dan reguliere brandstof waardoor de uitstoot van schadelijke uitlaatgassen worden beperkt. Bij gebruik van deze brandstof blijven er minder verbrandingsresten in de motor acheter waardoor de onderdelen van de motor schoner blijven.

Brandstof mengen

Benzine

• Gebruik hoogwaardige loodvrijne benzine met maximaal 10% ethanol (E10).

OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON/87 AKI. Een lager octaangetal kan leiden tot pingelen van de motor wat tot motorschade kan leiden.

Tweetaktolie

• Gebruik voor de Beste resultaten en optimale prestaties Husqvarna tweetaktolie.
• Als geen Husqvarna tweetaktolie beschikbaar is, gebruik dan een andere hoogwaardige tweetaktolie voor luchtgekoelde motoren. Bespreek de keuze van de tweetaktolie met uw servicedealer.

OPGELET: Gebruik geen tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil. Gebruik geen olie die is bedoeld voor viertaktmotoren.

Benzine en tweetaktolie melden

Benzine, liter Tweetaktolie,	liter
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

OPGELET: Wanner ukleine

hoeveelheden brandstof meldt, kunnen kleine fouten grote gevolgen hebben voor de mengverhouding.Meet de hoeveelheid olie nauwkeurig af om het juiste mensel te verkrijgen.

1. Giet de helft van de benzine in een schone brandstofbestendige houder.
2. Voeg de volledige hoeveelheid olie toe.
3. Schud het brandstofmengsel.
4. Giet de resterende hoeveelheid benzine in de houder.
5. Schud het brandstofmengsel grondig.

OPGELET: Meng maximaal de

hoeveelheid brandstof die u nodig hebt voor 1 maand.

Brandstoftank vullen

WAARSCHUWING: Houd u voor

uw eigen verilgheid aan de volgende procedure.

1. Stop de motor en LAST de motor afkoelen.

2. Maak het gebied rond de brandstoftankdop goed schoon.

1. Schud de container en zorg ervoor dat de brandstof volledig is gemengd.
2. Draai de brandstoftankdop langzaam los om de druk te lately ontsnappen.
3. Vul de brandstoftank.

OPGELET: Zorg dat er nicht te veel brandstof in de brandstoftank zit. De brandstof zet uit wanner deze heet wordt.

1. Draai de tankdop volledig vast.
2. Verwijder gemorste brandstof op en rond het product.
3. Verwijder het product algid ten minste 3 m uit de buurt van de tankplaats en brandstofbron voordat u het product gaat starten.

Let op: Zie Productverzicht op pagina 82om te zien waar de brandstoffank op uw product is.

De motor laten inlopen

• Laat de motor tijdens de eerste 10 bedrijfsuren nicht langdurig bij nullast draaien terwijl u volgas geeft.

De juiste kettingolie gebruiken

WAARSCHUWING: Gebruik geen afvalolie. Dit kan letsel en schade aan het milieu verroorzaken. Afgewerkte olie verroorzaakt ook schade aan de oliepomp, de geleider en de zaagketting.

WAARSCHUWING: De zaagketting kan breken bij onvoldoende smering van de zaagcomponenten. De gebruiker kan hierdoor ernstig of dodelijk letsel oplopen.

WAARSCHUWING: Dit product beschikt over een functie die ervoor zorgtdat de brandstof erder op is dan dekettingolie. Gebruik voor een goede werkinq van deze functie de juiste kettingolie. Bespreek de keuze van de kettingolie met uw servicedaler.

• Gebruik Husqvarna kettingolie voor een maximale levensduur van de zaagketting en minimale gevolgen voor het milieu. We adviseren u om een standardkettingolie te gebruiken als Husqvarnakettingolie Niet verkrijgbaar is.
• Gebruik een kettingolie die goed aan de zaagketting hecht.
• Gebruik een kettingolie met een viscositeitsbereik dat bij de luchttemperatuur past.

OPGELET: Als de olie te dun is,
zal deze opraken voordat de brandstof opraatk. Bij temperaturen onder 0^/32^ worden sommige kettingolien te dik, wat kan leiden tot beschadiging van de onderdelen van de oliepomp.

• Gebruik de aanbevolen snijuitrusting. Raadpleeg Accessoires op pagina 117.

De kettingolietank vullen

• Verwijder de dop van de kettingolietank.
  Vul de kettingolietank met kettingolie.
• Plaats de dop goed terug.

Let op: Om te zien waar de kettingolietank op uw product is, raadpleegt u Productverzicht op pagina 82.

Informatie over terugslag

WAARSCHUWING: Als gevolg van terugslag kuren de gebruiker en anderen ernstig of dodelijk letsel oplopen. Om de risico's te beperken, moet u de oorzaken van terugslag kennen en weten hoe u terugslag kunt voorkomen.

Terugslag vindt plaats wanner de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp. Een terugslag kan plotseling en met grote kracht optreden, waardoor het product richting de gebruiker worden geworpen.

Terugslag gebeurt altijd in de richting van de geleider. Meestal raakt het product de gebruiker, maar het kan ook in een andere richting bewegen. De bewegingsrichting worden bepaald door de manier waarop u het product gebruikt op het moment dat de terugslag optreedt.

Een Kleinere neusradius vermindert de kracht van deterugslag.

Gebruik een zaagketting met geringe terugslag om de effecten van terugslag te beperken. Laat de terugslagzone geen objecten raken.

WAARSCHUWING: Geen enkele zaagketting kan terugslag volledig voorkomen. Volg altijd de instructies.

Veelegestelde vragen over terugslag

• ZalIRST hand de kettingrem bij terugslag alsijd activeren?

Nee. Er is enige kracht nodig om de terugslagbeveilingaar voren te duwen. Als u onvoldoende kracht gebruikt, wordt de kettingrem nicht ingeschakeld. Bovendien moet u het product stevig vasthouden met beiden handgrepenijdens gebruik. Bij terugslag is het maybelk dat de kettingrem de zaagketting Niet stopt voordat deze u raakt. In sommige posities kunt u met uw hand Niet bij de terugslagbeveiling om de kettingrem te activeren.

Zal het traagheidsmechanisme de kettingrem bij terugslag allijd activeren?

Nee. Ten ersten要去 het wettingrem correct werkken. Zie De wettingrem controeren op pagina 104 voor instructies over het controleren van de wettingrem. We raden aan deze controle altijd uit te voeren voor u het product gebruikt. Ten tweede要去 de terugslag voldoende sterk+zijn om de wettingrem te activeren. Als de wettingrem te gevoelig is, kan deze inschakelen tijdens ruw gebruik.

Zal de kettingrem bij bij terugslag algtd beschemmen tegen letsel?

Nee, de kettingrem moet goed werken om bescherming te kunnen bieden. Bij een terugslag moet de kettingrem geactiveerd worden om de zaagketting te stoppen. Als u zich dicht bij het

zaagblad bevindt, is het möglichk dat de kettingrem de zaagketting Niet opijdstopt voordat deze u raakt.

WAARSCHUWING: Alleen met een juiste werktechniek kunt u terugslag voorkomen.

Product starten

Voorbereiden om het product te starten

WAARSCHUWING: De kettingrem moet geactiveerd zich wanner u de kettingzaag start, om de kans op letsel te beperken.

1. Duw de handbescherming voorঀn oom de kettingrem in te schakelen.

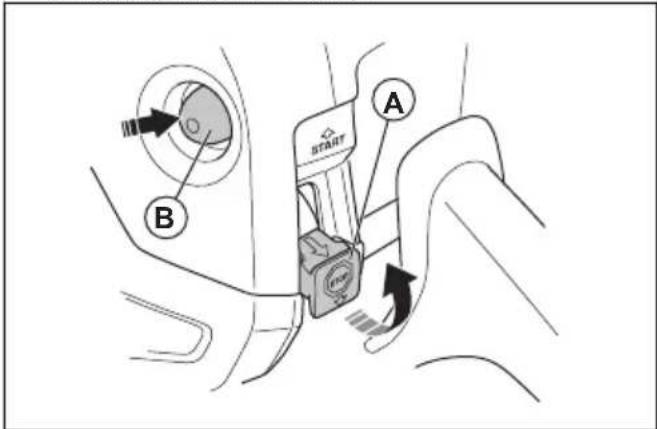

1. Trek de start/stop-schakelaar (A) maar buiten en omhoog om deze in de startup positie tezetten.
2. Druk 6 keer op het primerbalgje (B) van de brandstofpomp of anders net zo vaak tot het balgje zich met brandstof vult. Het is Niet nodig de primerbalg volledig te vullen.

1. Ga verdner maar Product starten op pagina 94 voormeer instructies.

Product starten

WAARSCHUWING: Zet uw voeten in een stabiele positie wanner u de motor start.

WAARSCHUWING: Als de zaagketting bij stationair toerental draait, neem dan contact op met uw servicedaler en gebruik het product Niet.

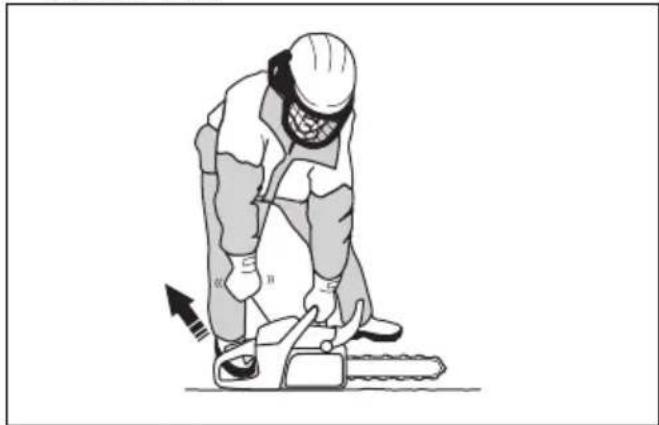

1. Plaats het product op de grond.
2. Plaats uw linkerhand op de voorhandgreep.
3. Plaats uwrechtervoet in de voetgreep op dechterhandgreep.
4. Trek met uw rechterhand langzaam aan de greedp van het startkoord totdat u waarstand voelt.

WAARSCHUWING: Wikkel het startkoord nicht rond uw hand.

1. Trek snel en met kracht aan de startkoordhendel tot de motor start.

OPGELET: Trek het startkoord Niet hebelaal uit en LAST de greed nepiet los.Dit kan schade aan het productveroorzaken.

1. Koppel de gashendelvergrendeling los om de motor met stationair toerental te lien draaien.

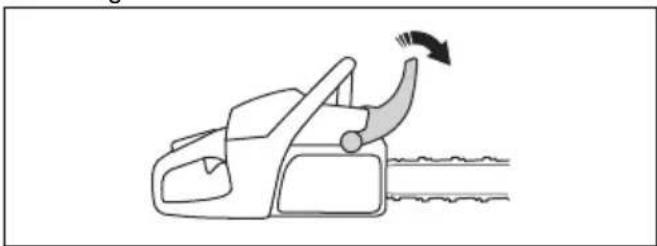

1. Trek de handbescherming vooraarachten om de kettingrem te ontgrendelen.

1. Gebruik het product.

Product stoppen

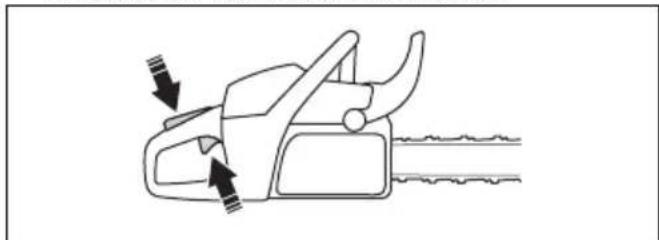

1. Druk de start-/stop-schakelaar in om de motor te stoppen.

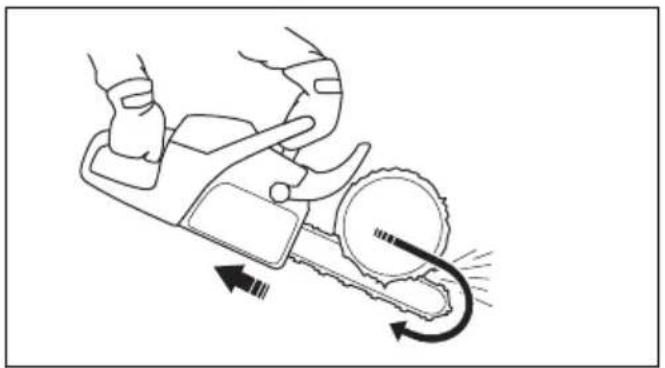

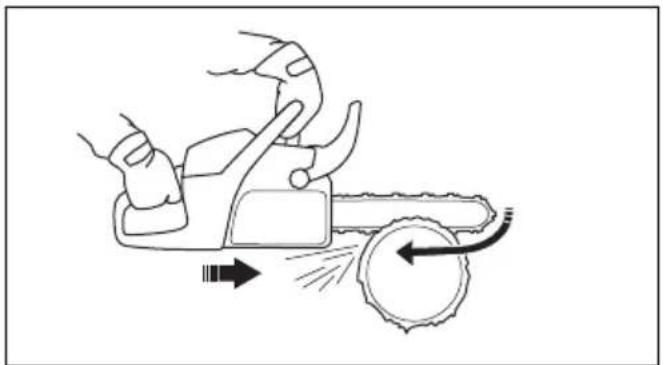

Trekslag en duwslag

U kunt met het product op twee manieren hout zagen.

• U zaagt met een trekkende ketting wanner u zaagt met de onderzijde van de geleider. De zaagketting wordtijdens het zagen door deBoom getrokken. In deze positie hebt u een betere controle over het product en de positie van de terugslagzone.

• U zaagt met een duwende ketting wanner u zaagt met de bovenzijde van de geleider. De zaagketting duwt het product in de richting van de gebruiker.

WAARSCHUWING: Als de zaagketting vastraakt in de boomstam, kan het productaar u toe worden geduwd. Houd het product stevig vast en zorg ervoor dat de terugslagrisico-sector van het zaagblad Niet de boom raakt en een terugslagveroorzaakt.

Zaagtechnieken gebruiken

WAARSCHUWING: Gebruik volgas tijdens het zagen en breng het toerental terug maar stationair na elke zaagsnede.

OPGELET: De motor kan beschadigd raken als hij te lang op vol vermogen draait bij nullast.

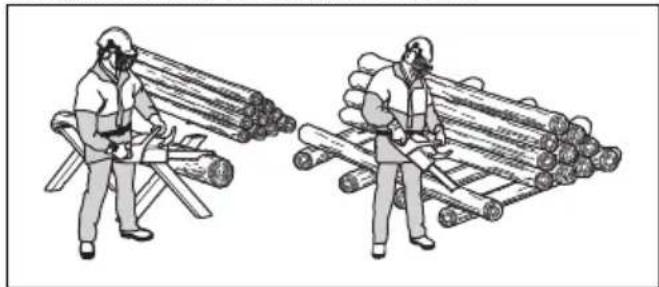

1. Leg de stam op een zaagbok of steun.

WAARSCHUWING: Zaag stammen nicht als deze op een stapel liggen. Dat verhoogt het risico op terugslag en kan ernstig of fataal letsel toebrengen.

1. Verwijder de doorgezaagde stukken uit het werkterrein.

WAARSCHUWING:

Doorgezaagde stukken op het werkterrein verhogen het risico op terugslag en verliezen van uw evenwicht.

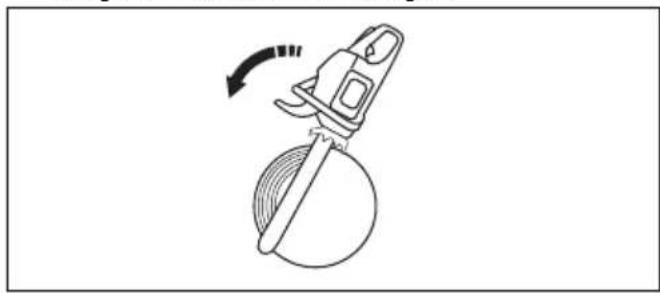

De schorssteun gebruiken

1. Plaats de schorssteun in de stam van deBoom.

2. Geef vol gas en draai het product. Houd de schorssteun gegen de stam. Met deze procedure is het eenvoudiger om de kracht uit te oefenen die nodig is om de stam door te zagen.

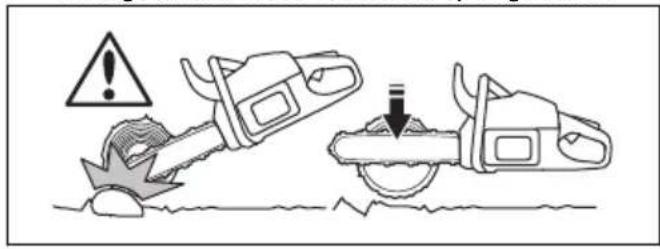

Stammen zagen op de grond

1. Zaag de stam met een treksglag. Gebruik het volle vermogen, maar wees voorbereid op ongelukken.

WAARSCHUWING: Zorg dat de zaagketting de grond Niet raakt wanner u de zaagsnede voltoit.

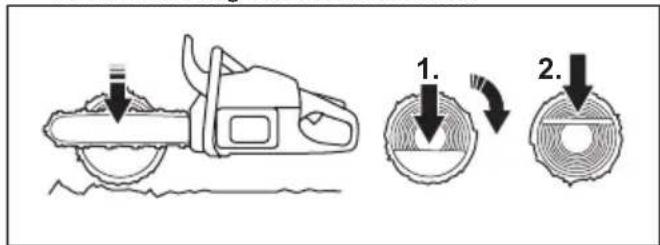

1. Zaag ongeveer 13 door de stam en stop dan. Roteer de stam en zaag van de andere kant.

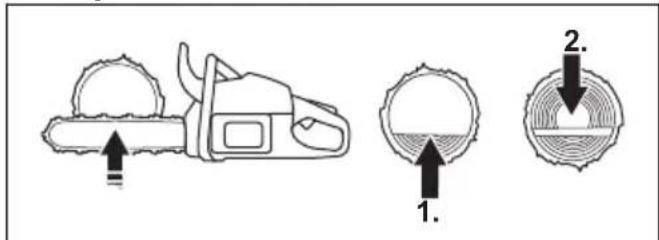

Een stam doorzagen met ondersteuning aan een uiteinde

WAARSCHUWING: Zorg dat de stam Niet breektijdens het zagen. Volg de onderstaande instructies.

1. Zaag de stam ongeveer 13 door met een duwslag.

2. Zaag de stam door met een trekslag totdat de twee zaagsneden elkaar raken.

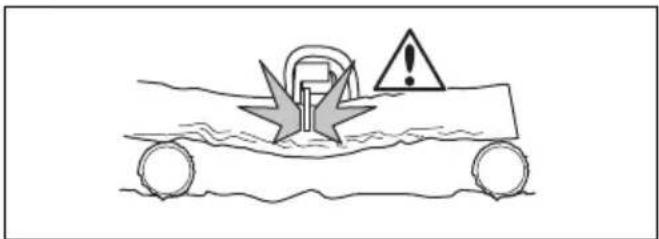

Een stam doorzagen met ondersteuning aan twee uiteinden

WAARSCHUWING: Zorg dat de zaagketting Niet vstraakt in de stam tijdens het zagen. Volg de onderstaande instructies.

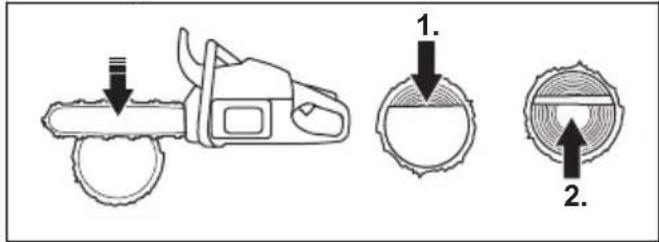

1. Zaag de stam ongeveer 13 door met een trekslag.
2. Zaag de rest van de stam door met een duwslag om de zaagsnede te voltooien.

WAARSCHUWING: Stop de motor als de zaagketting vastraakt in de stam. Gebruik een hefboom om de zaagsnede te openen en het product te verwijderen. Probeer het product Niet met de hand los te trekken. Dit kan leiden tot letsel wonneer het product plotseling losschiet.

De snoeitechnieken gebruiken

Let op: Gebruik de zaagtechniek voor dikke takken.
Zie Zaagtechnieken gebruiken op pagina 95.

WAARSCHUWING: Het
ongevalsrisico is erg groot wanner u de
snoeitechniek gebruikt. Zie Informatie over
terugslag op pagina 93 voor instructies over
het voorkomen van terugslag.

WAARSCHUWING: Snoei takken een voor een. Wees voorzichtig met het verwijderen vankleine takken en zaag nooit meerere struiken ofkleine takken tegelijk door.Kleine takken kannen klem komen te zitten in de zaagketting en veilig gebruik van het product verhinderen.

Let op: Zaag de takken indien nodig stukje voor stukje af.

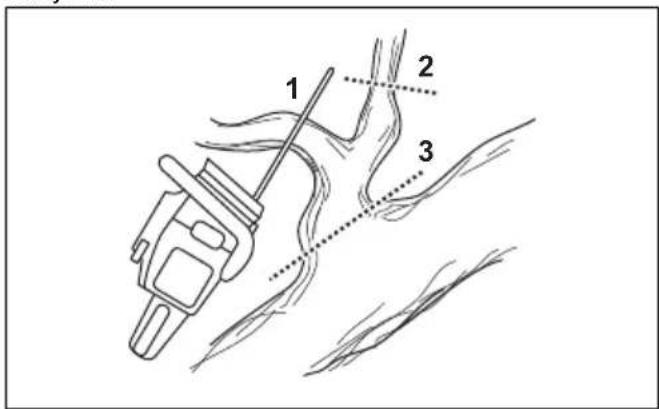

1. Verwijder de takken aan de rechterzijde van de stam.

a) Houd het zaagblad aan de rechterkant van de stam en de romp van het product gegen de stam.
b) Selecteer de toepasselijkke zaagtechniek voor de spanning in de tak.

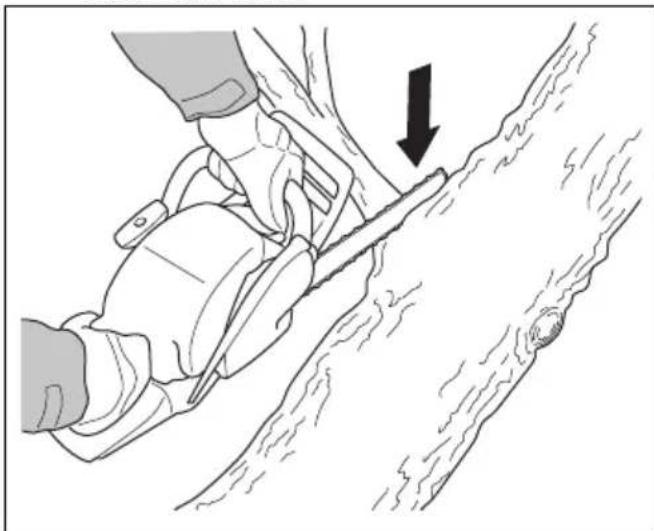

WAARSCHUWING: Als

u Niet zeker weet hoe u de tak moet doorzagen, neemt u contact op met een professionele kettingzaaggebruiker voordat u verder gaat.

1. Verwijder de takken op de bovenkant van de stam.

a) Houd het product op de stam en LAST het zaagblad langs de stam bewegen.

b) Zaag de stam door met een duwslag.

1. Verwijder de takken aan de linkerzijde van de stam.
   a) Selecteer de toepasselijkke zaagtechniek voor de spanning in de tak.

WAARSCHUWING: Als u Niet zeker weet hoe u de tak moet doorzagen, neemt u contact op met een professionele kettingzaaggebruiker voordat u verder gaat.

Zie Bomen en takken zagen die onder spanning staan op pagina 101 voor instructies over het zagen van takken die onder spanning staan.

De boomveltechniek gebruiken

WAARSCHUWING: Een boom vellen vergt veel ervaring. Woon indien möglichk een cursus voor het gebruik van een kettingzaag bij. Neem contact op met een gebruiker met ervaring voor meer informatie.

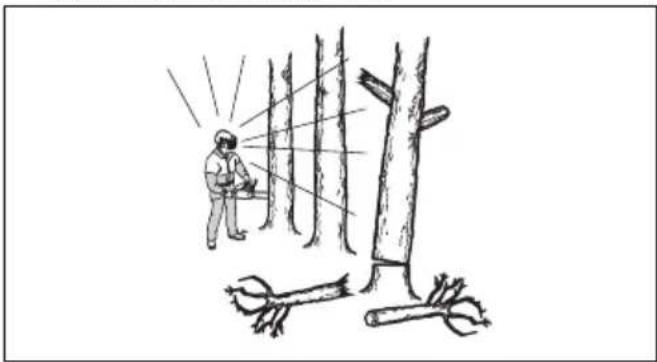

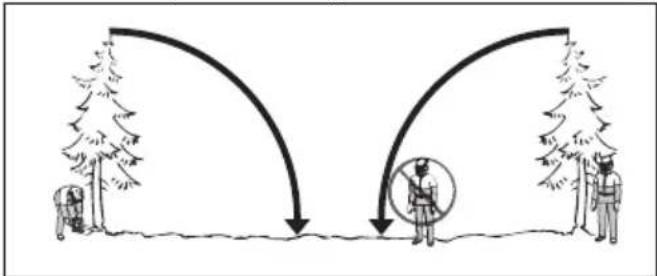

Veilige afstand houden

1. Zorg dat omstanders op veilige afstand staan: minstens 2,5 keer de lengte van deBoom.

1. Zorg ervoor dat niemand zich voor en tijdens het vellen in de risicozone bevindt.

De valrichting bepalen

1. Bepaal in welke richting de boom moet vallen. De boom moet zodanig vallen dat u de stam gemakkelijk kan Snoeien en zagen. Het is belangrijk dat u stabel staat en veilig kan bewegen.

WAARSCHUWING: Als het gevaarlijk of Niet möglichk is de boom in zich naturulijke richting te latent vallen,That de boom dan in een andere richting vallen.

1. Bepaal de natururlijke valrichting van deBoom. Denk bijvoorbeeld aan de helling en kromming van de boom, windrichting, locatie van de takken en het gewicht van sneeuw.
2. Controller of er obstakels zichn, zoals andere bomen, hoogspanningsmasten, wegen en/of gebouwen.
3. Controller de stam op beschadigingen en rotte plekken.

WAARSCHUWING: Een rotte plek in de stam kan tot gevolg hebben dat deBoom valt voordat u hem volledig hebt doorgezaagd.

1. Zorg dat de boom vrij is van beschadigde of dode takken die kuren afbreken en u raken tijdens het vellen.

2. Zorg dat deBoom Niet tegen een andere boom valt. Het is gevaarlijk om een vastgeraakte boom op de grond te krijgen en het ongevalsrisico is erg groot. Zie Een vastgeraakte boom losmaken op pagina 100.

WAARSCHUWING: Bij

belangrijke bewerkingen, moet u uw gehoorbescherming verwijderen zodra de boom is gezeld. Het is belangrijk dat u omgevingsgeluid en waarschuwingen kunt horen.

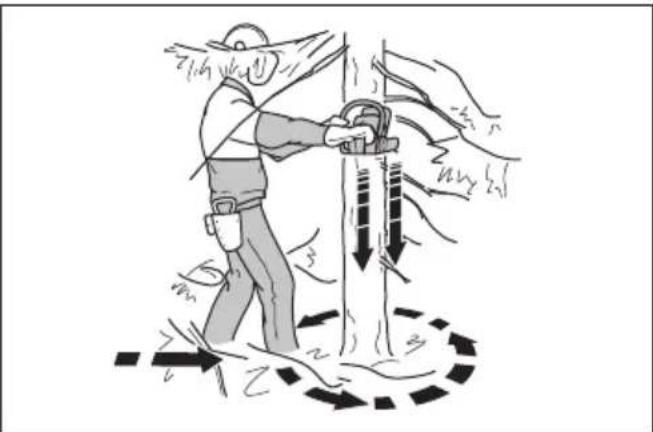

De stam ontdoen van takken en een vrij pad maken

Zaag alle takken vanaf schouderhoogte maar beneden af.

1. Zaag door met een trekslag van boven maar beneden. Zorg dat de boom:tussen u en het product staat.

1. Zorg dat de werkomgeving rond deBoom vrij is van ondergroei. Verwijder het afgezaagde materiaal uit de werkomgeving.

2. Controller de omgeving op obstakels Zoals stenen, takken en gaten. Er moet een obstakelvrij vluchtpad zich wonneer de boom valt. De vluchtweg moet in een hoek van circa 135 graden (schuin awhiles) gegenover de geplande valrichting liggen.

3. De gevarenzone

4. De vluchtweg
5. De valrichting

Boom=kappen

Husqvarna raadt u aan de inkepingen aan te brengen en verrolgens gebruk te make n van de veilige hoekmethode bij het vellen van een boom. De veilige hoekmethode helpt u een juist scharnierstuk te make n en de valrichting te sturen.

WAARSCHUWING: Vel geen bomen met een diameter die groter is dan twee keer de zaagbladlengthe. Hiervoor moe u speciale training volgen.

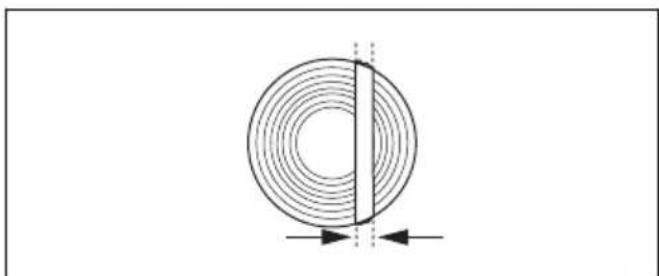

Het scharnierstuk

De belangrijkste procedure tijdens het vellen van een boom is het makeen van het juiste scharnierstuk. Met een juist scharnierstuk stuurt u de valrichting en zorgt u dat de velprocedure veilig verloopt.

De dikte van het scharnierstuk moet gelijk zijn aan en minimaal 10% zijn van de boomdiameter.

WAARSCHUWING: Als het scharnierstuk onjuist of te dun is, hebt u geen controle over de valrichting.

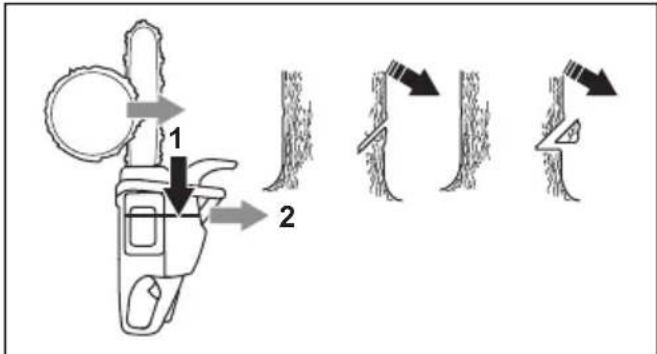

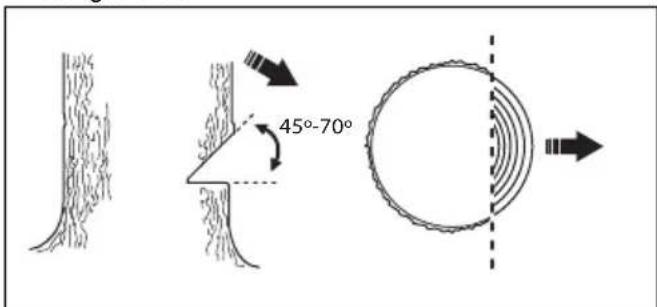

Richtingssneden aanbrengen

1. Maak de inkepingen tot op 14 van de diameter van de boom. De bovenste en onderste inkepingen要去en in een hoek van 45^ - 70^ van elkaar worden aangebracht.

a) Maak de bovenste inkeping. Lijn de markings (1) voor de valrichting op het product uit met de valrichting (2) van de boom. Blijf achefter het product en links van de boom staan. Zaag met een korte trekslag.
b) Maak de onderste inkeping. Zorg dat het uiteinde van de onderste inkeping op hetzelfde puntuitkomt als dat van de bovenste inkeping.

1. Zorg dat de onderste inkeping horizontaal is en onder een hoek van 90^ ten opzichte van de valrichting.

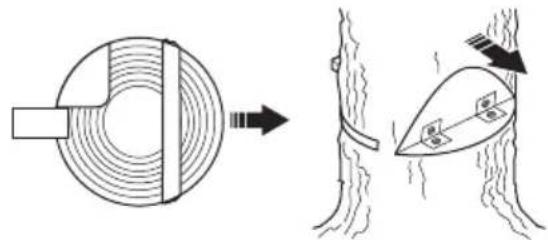

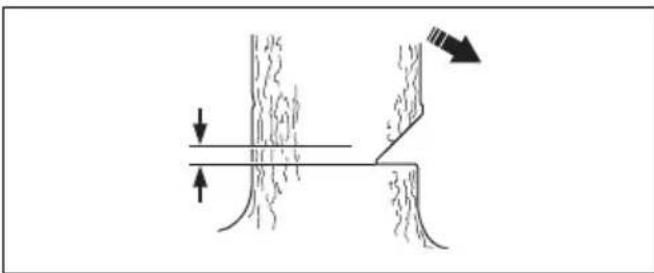

De veilige hoek-methode gebruiken

De zaagsnede moet iets boven de inkeping worden aangebracht.

WAARSCHUWING: Wees voorzichtig wanner u zaagt met de punt van het zaagblad. Begin te zagen met het onderste deel van de punt van het zaagblad wanner u een boring in de stam maakt.

1. Als de bruikbare zaaglente langer is dan de diameter van de boom, voer dan deze stappen (a-d)uit.

a) Maak een boring recht in de stam om de breedte van het scharnierstuk te voltooien.

b) Zaag de stam door met een trekslag tot ongeveer 13 van de stam overblijft.
c) Trek het zaagblad 5-10 cm maarachten.
d) Zaag door de rest van de stam om een veilige hoek te voltooien van 5-10 cm breed.

1. Als de bruikbare zaaglente korter is dan de diameter van de boom, voer dan deze stappen (a-d)uit.

a) Maak een boringrecht in de stam. De boring要去zichuitstrekken tot 3/5 van de boomdiameter.
b) Zaag de rest van de stam door met een trekslag.

c) Zaagrecht in de stam vanaf de andere kant van deboom om het scharnierstuk te voltooien.
d) Zaag de stam door met een duwslag tot 13 van de stam overblijft om de veilige hoek te voltooien.

1. Plaatsrecht vanachteren een wig in de zaagsnede.

1. Zaag de hoek door om de boom te lately vallen.
   Let op: Als de boom nicht valt, sla dan op de wig tot dit wel het geval is.
2. Wanner de boom begint te vallen, gebruik dan de vluchtweg om weg te stappen van de boom. Stap minimaal 5 m weg van de boom.

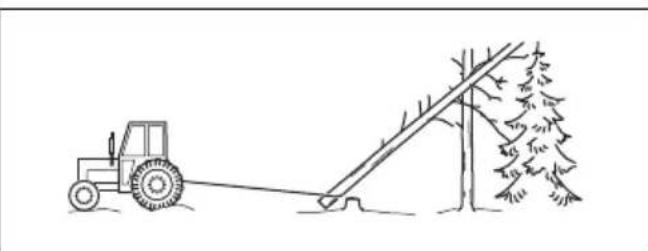

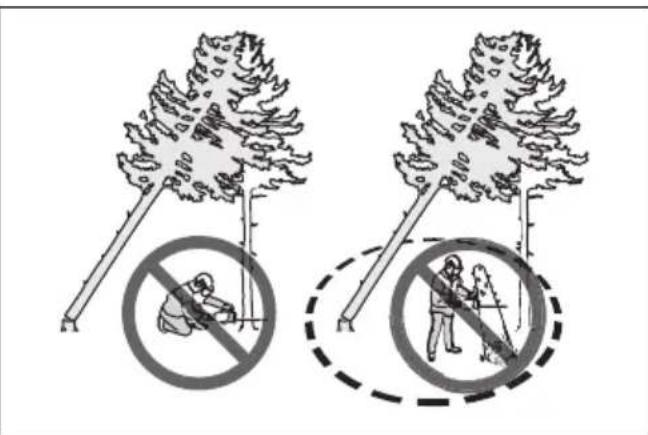

Een vastgeraakte boom losmaken

WAARSCHUWING: Het is erg gevaarlijk om een vastgeraakteBoom op de grond te krijgen en het ongevalsrisico is erg groot. Blijuit de buurt van de risicozone en probeer een vastgeraakte boom Niet te vellen.

De veiligste methode is om een van de volgende lieren te gebruiken:

Gemonteerd op een trekker

• Draagbaar

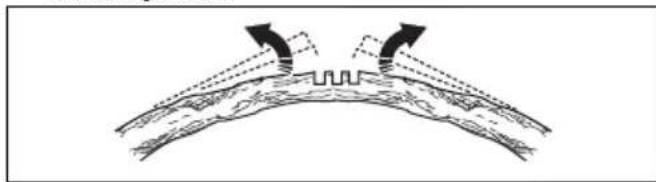

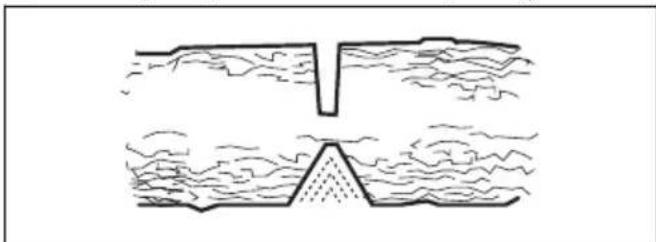

Bomen en takken zagen die onder spanning staan

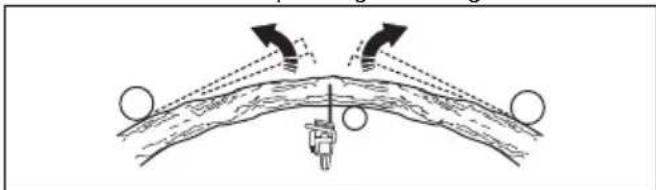

1. Bepaal welke kant van deBoom of takken onder spanning staat.
2. Bepaal op welt punt de meeste spanning staat.

1. Bepaal de veiligste methode om de spanning af te latent.

Let op: In sommige situations is het alleen veilig om een lier te gebruiken en Niet uw product.

1. Ga op een plek staan waar deBoom of tak u zichkan raken wonneer de spanning worden afgelaten.

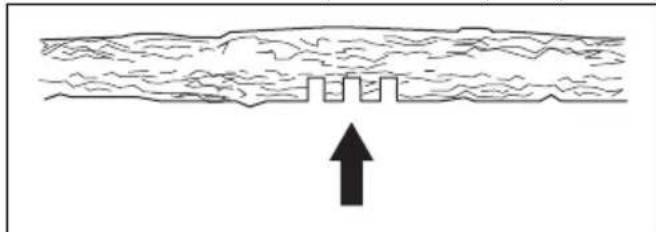

1. Maak een of meerdere sden van voldoende diepte om de spanning af te lately. Zaag op of bij het punt van maximale spanning. Zorg dat de boom of tak breekt op het punt met maximale spanning.

WAARSCHUWING: Zaag een boom of tak die onder spanning staat nooit helemaal door.

WAARSCHUWING: Wees zeer voorzichtig wonneer u een boom zaagt die gespannen staat. De kans bestaat dat deBoom erg snel beweegt voor of na het zagen. Als u op de verkeerde positie staat of verkeerd zaagt, loopt u het risico op ernstig letsel.

1. Als u de boom of tak dwars moet doorzagen, breng dan 2 tot 3 sinedes aan met 2,5 cm (1 inch) ruimte ertussen en met een diepte van 5 cm (2 inch).

1. Blijf zagen tot de boom/tak buigt en de spanning wordt afgelaten.

1. Zaag de boom/tak vanaf de andere kant van de kromming, nadat de spanning is afgelaten.

Het product gebruiken bij koud weer

OPGELET: Bij sneeuw en koud waar hunnen gebruiksproblemen optreden. Risico op een te lage motortemperatuur of ijs op het luchtfilter en de carburateur.

1. Bekleed een deel van de luchtinlaat op de startmotor. Dit verhoogt de motortemperatuur.

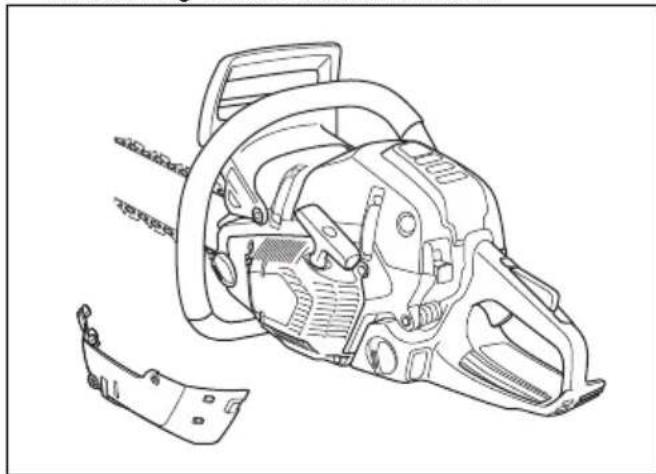

2. Voor temperatenlager dan -5^ of gebruik in de sneeuw is een winterkap beschikbaar.Monteer de winterkap op het starterhuis.De winterkap vermindert de stroom van koele lucht en houdt sneeuw weg van de carburateurruimte.

Let op: De winterkap is als accessoire leverbaar.

OPGELET: Verwijder de winterkap als de temperatuur hoger is dan -5^ / 23 ^ F . Risico op te hoge motortemperatuur en schade aan de motor.

Elektrisch verwarmde handgrepen (560 XPG Mark II, 562 XPG Mark II)

Het product heeft verwarmde vooren weiterhandgrepen. De elektrische verwarmingselementen worden gevoed door een generator.

Druk de schakelaar in de richting van de pijl om de functie in te schakelen. Druk de schakelaar in de tegengestelde richting om de functieuit te schakelen.

Elektrische carburateurverwarming (560 XPG Mark II, 562 XPG Mark II)

De carburateurverwarming worden elektrisch afgesteld via eenthermostaat.Dit houdt de carburateur op dejuiste temperatuuren voorkomt ijsvorming in de carburateur.

Onderhoud

Inleiding

begrepen voordat u onderhoud aan het product gaat uitvoeren.

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en

Onderhoudsschema

Dagelijks onderhoud Wekelijks onderhoud	oud Maandelijks onderhoud
Reinig de externe onderdelen van het product en zorg dat de handgrepen vrij় van olie.	Reinig het koelsystemm. Raadpleeg Koelsystemm reinigen op pagina 112.	Controler de remband. Raadpleeg De remband controlleren op pagina 103.
Controller de gashendel en de gashandelingvergrendeling. Raadpleeg De gashendel en de vergrendeling van de gashendel controlleren op pagina 104.	Controller de starter, het startkoord en de terugspringveer.	Zorg ervoor dat het middenstuk van de koppeling, de koppelingstrommel en de koppelingsveer nicht versleten of beschadigd়.
Zorg ervoor dat de trillingsdempers Niet beschadigd়.	Smeer het naaldlager. Raadpleeg Het naaldlager smeren op pagina 111.	Reinig de bougie. Raadpleeg De bougie controlleren op pagina 107.
Reinig en controller de kettingrem. Raadpleeg De kettingrem controlleren op pagina 104.	Verwijder eventuele bramen op de randen van het zaagblad. Raadpleeg De geleider controlleren op pagina 111.	Reinig de externe onderdelen van de carburateur.
Controller de kettingvanger. Raadpleeg De kettingvanger controlleren op pagina 104.	Reinig of verwang het vonkenscherm op de geluidemper. Raadpleeg Geluidemper controlleren op pagina 105	Controler het brandstofffilter en de brandstoffleiding. Vervang indien no-dig.
Draai het zaagblad, controller de smeeropening en reinig de groef in het zaagblad. Raadpleeg De geleider controlleren op pagina 111.	Reinig het gebied rond de carburateur.	Controler alle kabels en aansluitin-gen.
Dagelijks onderhoud Wekelijks onderhoud	Maandelijks onderhoud
Controller of het zaagblad en deZAAGketting voldoende oliesmeringkrijgen.	Reinig of verrang het luchtfilter.Raadpleeg Het luchtfilter reinigen oppage 107.	Leeg de brandstoftank.
Controller de zaagketting. Raad-pleeg Snijuitrusting controeren oppage 111.	Reinigussen de ribben van de cilin-der.	Leeg de olietank.
Slijp de zaagketting en controllererde spanning. Raadpleeg Zaagkettingslijpen op page 107.
Controller het kettingaandrijfwiel.Raadpleeg Koelsystemeern reinigen oppage 112.
Reinig de luchtinlaat op de starter.
Controller of moeren en schroevengoed vastgedraaid+zijn.
Controller de stopschakelaar. Raad-pleeg De start/stop-schakelaar controeren op page 105.
Controller of er geen brandstof uitt de motor, tank of brandstofleidingenlekt.
Zorg dat de zaagketting Niet draaitwonneer de motor stationair draait.
Zorg dat de rechterhandbeschermingniet beschadigd is.
Controller of de geluidemper cor-rect is bevestigd, Niet is beschadigden of er geen delen van de demperontbreken.

De veiligheidsvoorzieningen op het product onderhonden en controleren

De remband controlleren

1. Verwijder met een borstel houtstof, hors en vuil van de kettingrem en de koppelingsstrommel. Vuil en slijtage hebben een negatieve invloed op het remyervogen.

1. Controller de remband. De remvoering moet op het dunste punt minstens 0,6 mm (0,024 inch) dik zichn.

De terugslagbeveiliging en de kettingremactivering controleren

1. Zorg ervoor dat de terugslagbeveiliging geen beschadigingen vertoont, zoals scheuren.
2. Controller of de terugslagbeveiliging vrij beweegt en of deze veilig op het koppelingsddeksel is bevestigd.

1. Houd het product met 2 handen boven een boomstronk of een ander stabel oppervlak.

WAARSCHUWING: De motordient uitgeschakeld teijken.

1. Laat de voorhandgreep los en LAST de punt van het zaagblad gegen de stomp vallen.

1. Controller of de kettingrem worden ingeschakeld wanner de punt van het zaagblad de boomstronk raakt.

De kettingrem controlleren

1. Start het product. Zie Product starten op pagina 94 voor instructies.

WAARSCHUWING: Zorg ervoor dat de zaagketting Niet in aanraking komt met de grond of andere objecten.

1. Houd het product stevig vast.
2. Geef volgas en draai uw linkerpols gegen de terugslagbeveiliging om de kettingrem te activeren. De zaagketting moet onmiddelijk stoppen.

WAARSCHUWING: Laat het voorste handvat Niet los.

De gashendel en de vergrendeling van de gashendel controleren

1. Controller of de gashendel en de gashendelvergrendeling vrij bewegen en of de retourveer correct werkt.

1. Duw de gashendelvergrendeling omlaag en controllerer of deze terugkeert maar de oorspronkelijke stand wonneer u hem loslaat.

1. Controller of de gashendel vergrendeld is in de stationaire stand wanneer de gashendelvergrendeling worden losgelaten.

1. Start het product en LAST het op vol vermogen werken.
2. Laat de gashendel los en controllerer of de zaagketting stopt en blijft stilstaan.

WAARSCHUWING: Neem contact op met uw servicedaler als de zaagketting draaait terwijl de gashendel in de stationaire stand staat.

De kettingvanger controleren

1. Zorg ervoor dat de kettingvanger nicht beschadigd is.
2. Zorg ervoor dat de kettingvanger stabel is en bevestigd aan de romp van het product.

Controleer de rechterhandbescherming

Zorg ervoor dat de rechterhandbescherming geen beschadigingen heeft, Zoals scheuren.

Trillingsdempingssysteme controleren

1. Controller de trillingdempers op scheuren of cervorming.
2. Controller of de trillingdempers op de juiste wijze..., Zijn bevestigd op de motor en de handgreep.

Raadpleeg Productoverzicht op pagina 82 voor informatie over de locatie van het trillingdempingssystem op uw product.

De start/stop-schakelaar controlleren

1. Start de motor.
2. Druk de start/stop-schakelaar omlaag in de STOP-stand. De motor moet uitschakelen.

Uw product heeft de -functie die de carburateur automatisch aanpast, wat de best möglichke afstelling geeft. zorgt ervoor dat de motor zich aanpast aan de weersomstandigheden, de hoogte, de benzine en het type tweetaktolie.

OPGELET: Als het Niet goed
werkt, neem dan contact op met uw
onderhoudsmonteur. Het product past zich
correct aan na enkele keren tanken.

Geluidemper controleren

WAARSCHUWING: Een gebruike geluiddemper/vonkenscherm en het montageoppervlak van het vonkenscherm+kennen afzetteren van verbrandingsdeeltjes bevatten die kankerverwekkend hunen Zn. Om huidcontact en inademing van dergelijke deeltjes te voorkomen bij het reinigen en/of onderhoden van het vonkenscherm, moet u altijd het volgende doeen:

• draag handschoenen;
• reinig en/of voer onderhouduit in een ruimte met een goede luchtstroom;
• gebruik geen perslucht om het vonkenschemr te reinigen;
• gebruik een staalborstel en borstel van uw lichaam af wanner u het vonkenschem schoonmaakt.

WAARSCHUWING: Gebruik nooit een product met een beschadigde geluidemper of een geluidemper die in slechte staat verkeert.

WAARSCHUWING: Gebruik een product Niet als het vonkenscherm op de geluiddempoontbreekt of beschadigd is.

1. Controller de geluidemper op beschadigingen.
2. Zorg ervoor dat de geluidemper correct aan het product is bevestigd.

Let op: Verwijder de geluidemper Niet van het product.

1. Reinig het vonkenschem wekelijks als uw product een special vonkenschem heeft.

1. Vervang een beschadigd vonkenschem.

OPGELET: Indien het vonkenscherm is verstopt, za het product oververhitten, waardoor de zuiger en cilinder beschadigd raken.

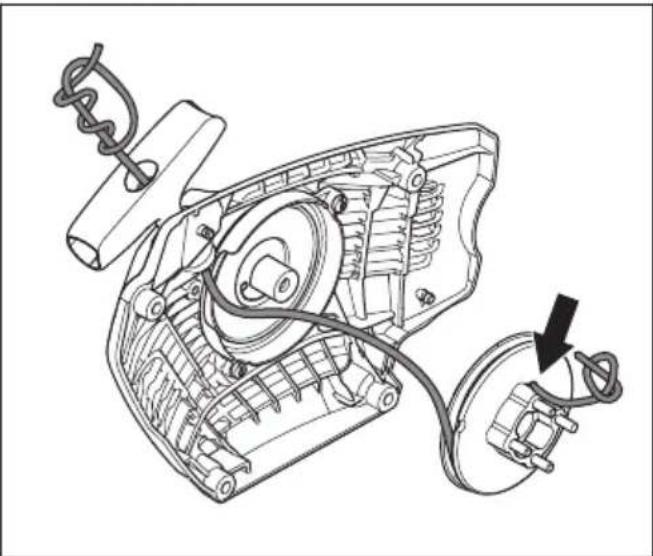

Een gebrozen of versleten startkoord verrangen

1. Draai de schroeven van het starterhuis los.
2. Verwijder het starterhuis.

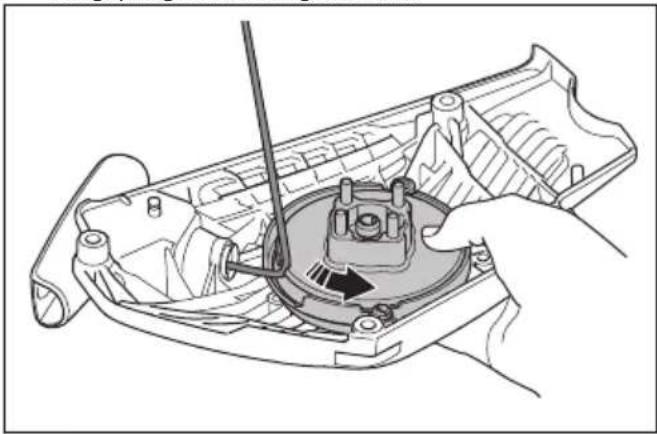

1. Trek het startkoord ongeveer 30 cm maar buiten en plaats het in de uitsparing op de poelie.
2. Laat de poelie langzaam achechteruit draaien om deterugspringveer te ontgrendelen.

WAARSCHUWING: Wees voorzichtig bij het verrangen van de terugtrekveer of het startkoord. De terugspringveer staat onder spanning wanner deze worden opgewiekeld in het starterhuis. Als u Niet voorzichtig bent, kan deze worden uitgeworpen en letsel veroorzaken. Gebruik een beschemingsbril en beschemingshandschoenen.

1. Verwijder de middelste schroef en poelie.
2. Verwijder het oude startkoord van de greed en de poelie.
3. Bevestig een neuen startkoord aan de poelie. Wikkel het startkoord ongeveer 3 omwentelingen rond de poelie.

4. Trek het startkoord door de opening in het starterhuis en de greed van het startkoord.

5. Maak daarna een stevige knoop in het uiteinde van het startkoord.

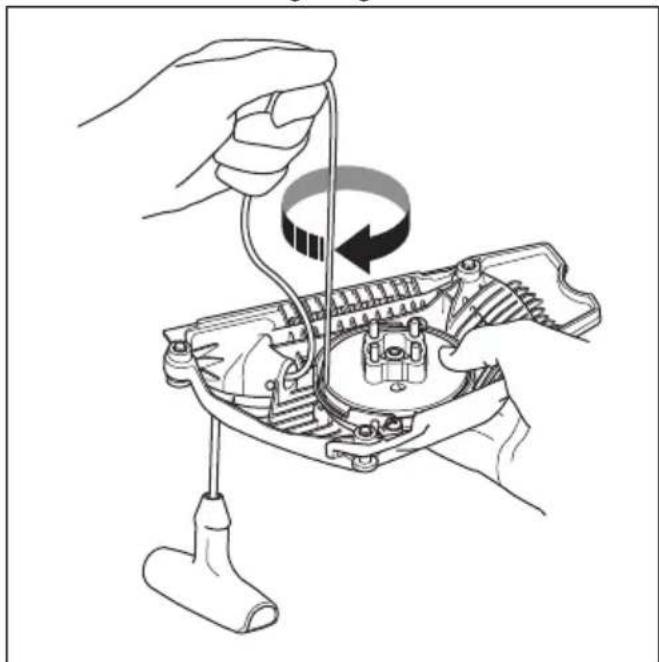

De terugspringveer spannen

1. Plaats het startkoord in de uitsparing van de poelie.
2. Draai de koordpoelie ongeveer 2 slagen rechtsom.
3. Plaats uw duim op de poelie.
4. Trek aan de handgreep van het startkoord en trek het startkoord volledig UIT.
5. Haal uw duim weg en LAST het startkoord los.
6. Controller of u de poelie 1 / 2 slag kurz draaien nadat het startkoord volledig is afgerold.

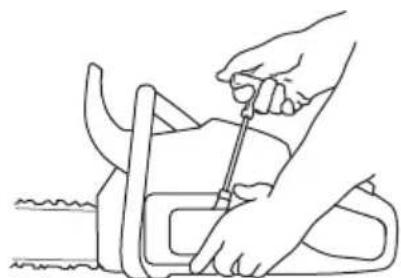

Het starterhuis op het product monteren

1. Trek erst het startkoord volledig UIT enplaats daarna de starter op het carter.

2. Laat het startkoord langzaam los totdat de poelie in de haken grijpt.

3. Draai de schroeven die de starter op+zijnplaats houden vast.

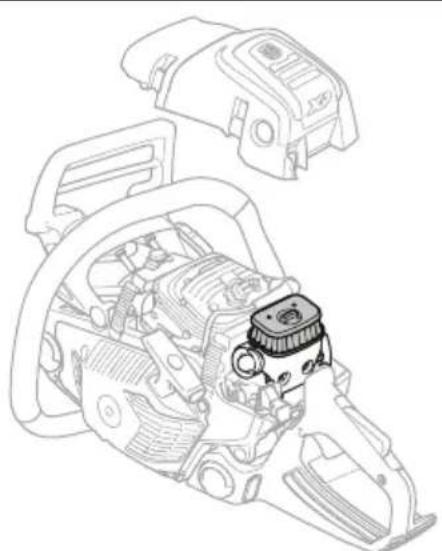

Het luchtfilter reinigen

Reinig het luchtfilter regelmatig om vuil en stof te verwijderen. Hiermee voorkomt u een defecte carburateur, startproblemen, vermogensverlies, slijtage van motoronderdelen en een hoger brandstofverbruik dan normal.

1. Verwijder de cilinderkap en het luchtfilter.
2. Borstel of schud het luchtfilter schoon. Gebruik een reinigingsmiddel en water om het filter goed te reinigen.

Let op: Een luchtfilter dat langeijd is gebruikt, kan nicht volledig worden gereinigd. Vervang het luchtfilter regelmatig en verwang een defect luchtfilter.altijd.

1. Installeer het luchtfilter en controllerer of het luchtfilter strak aansluit op de filterhouser.

Let op: U kunt verschillende soorten luchtfilters gebruiken met uw product, afhankelijk van de werkomstandigheden, het wee of het seizoen. Neem voor meer informatie contact op met uw servicedealer.

De bougie controlleren

OPGELET: Gebruik de aanbevolen bougie. Zie Technische gegevens op pagina 114. Een onjuiste bougie kan leiden tot schade aan het product.

1. Als het product lastig te starten of gebruiken is, of als het product Niet goed werkdt bij stationair toerental, controller dan de bougie op afzettingen. Volg onderstaande stappen om ongewenste afzettingen op de elektroden van de bougie te voorkomen:

a) zorg dat het brandstofmengsel correct is.
b) zorg dat het luchtfilter schoon is.

1. Reinig de bougie als deutsche vuil is.
2. Controller of de afstand tussen de elektroden 0,5 mm/0.020 inch bedraagt.

1. Vervang de bougie maandelijks of vaker, indien nodig.

Zaagketting slijpen

Informatie over de geleider en zaagketting

WAARSCHUWING: Draag, veiligheidshandschoenen wonneer u onderhoud aan de zaagketting uitvoert of de zaagketting gezruikt. Ook een zaagketting die nicht beweegt, kan verwondenen veroorzaken.

Als het zaagblad of de zaagketting versleten of beschadigd is, moet u deze verrangen door een door Husqvarna aanbevolen combinatie van zaagblad en zaagketting. Zo blijven de verilgheidsfuncties van het product behouden. Zie Accessoires op pagina 117 voor een lijst met aanbevolen combinaties voor het verwangen van het zaagblad en de zaagketting.
- Zaagbladlengthe, inch/cm. Informatie over de lenghte van het zaagbladkest u meestal vinden op hetchterste uiteinde van het zaagblad.

• Aantal tanden in het neuswiel (T).

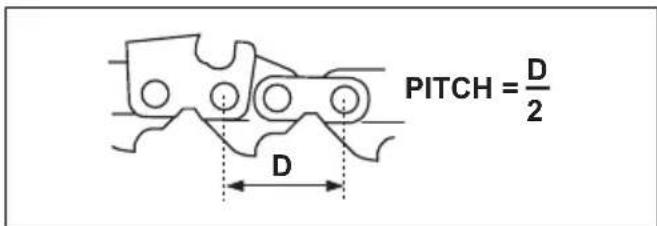

• Steek van de ketting, inch. De afstandussen de aandrijfschakels van de zaagketting, moet overeenkomen met de tandsteek van het neuswiel en het kettingaandrijfwiel.

Aantal aandrijfschakels (stuks). Het aantal aandrijfschakels worden bepaald door het type zaagblad.

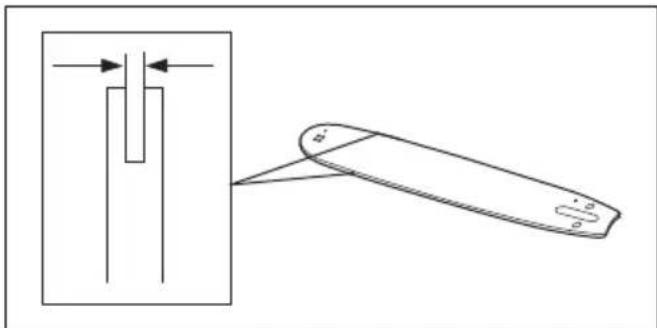

• Breedte geleidergroef, inch/mm. De breedte van de groef in het zaagblad要去gelijk+zijn aan de breedte van de aandrijschakels.

• Kettingolie-opening en opening voor hetterstrekkerpen. De geleider moet aangepast zijn aan het product.

• Breedte aandrijfschakel, mm/inch.

Algemene informatatie over het slijpen van zaagtanden

Gebruik geen ongeslepen zaagketting. Als de zaagketting bot is, dient u meer druk toe te passen om de geleider door het hout te drukken. Als de zaagketting zeer bot is, ontstaan er geen houtsnippers maar zaagsel.

Een scherpe zaagketting zaagt door het hout en de houtsnippers worden lang en dik.

De zaagtand (A) en de dieptesteller (B) samen vormen het zagende deel van de zaagketting, de snijder. Het hoogteverschilussen de twee geeft de zaagdiepte (instelling dieptesteller).

Denk bij het slijpen van een zaagketting aan het volgende:

Vijhoek.

• Snijhoek.

Vijlpositie.

• Diameter van de Ronde vijl.

Het is Niet gemakkelijk om zonder de juiste hulpmiddelen een zaagketting correct te slijpen. Gebruik een Husqvarna-vijlmal. Hiermee zorgt u voor maximale zaagprestaties en beperkt u het risico op terugslag.

WAARSCHUWING: De

terugslagkracht neemt aanzienlijk toe als u de slijpinstructies Niet volgt.

Let op: Zie voor informatie over het slijpen van de zaagketting.

De messen slijpen

1. Gebruik voor het slijpen van de snijtanden een Ronde vijl en een vijlmal.

Let op: Zie Accessoires op pagina 117voor informatatie over welke vrij en mal door Husqvarna wordt aangeraden voor uw zaagketting.

1. Breng de vijlmal correct aan op de messen. Raadpleeg de instructies die bij de vijlmal worden meegeleverd.
2. Beweeg de vijl vanaf de binnenkant van de snijtanden maar buiten. Verlaag de druk bij de trekslag.

1. Verwijder materiaal van een zijde van alle zaagtanden.

2. Draai het product om en verwijder de resten aan de andere kant.

3. Zorg ervoor dat alle snijtandendezelfde lenghte hebben.

Algemene informatatie over hoe u de hoogte van de dieptesteller aanpast.

De hoogte van de dieptesteller (C) neemt af wanner u de zaagtanden (A) slijpt. Voor maximale zaagprestaties moet u de vrijnesten verwijderen van de dieptesteller (B), zodate dieptesteller de juiste hoogte heeft. Zie Accessoires op pagina 117 voor instructies over hoe u voor de juiste hoogte van de dieptesteller zorgt voor uw zaagketting.

WAARSCHUWING: Een te hoge dieptesteller vergroot het terugslagrisico van de ketting!

Hoogte van de dieptesteller aanpassen

Zie Algemene informatie over hoe u de hoogte van de dieptesteller aanpast. op pagina 109 voor instructies voordat u de vrijmal gaat instellen of de zaagtandenGaat slijpen. We raden aan de snijdiepte bij te stellen na elke derde kettingslijpbeurt.

We raden u aan once vijlmal voor de tanddiepte te gebruiken, om de juiste maat voor de tanddiepte en de juiste hoek van de dieptestellernok te krijgen.

1. Gebruik een platte vijl en een vijlmal om de hoogte van de dieptesteller aan te passen. Gebruik alleen een Husqvarna-vijlmal om de juiste tanddiepte en vijlhoek te verkrijgen.
2. Plaats de vijlmal op de zaagketting.

Let op: Zie de verpakking van de vijlmal voormeer informatie over het gebruik.

1. Gebruik de platte vrij om het gedeelte van de dieptesteller te verwijden dat boven de vijlmaluitsteekt.

De spanning van de zaagketting afstellen

WAARSCHUWING: Een

zaagketting die nicht correct is gespannen, kan losschieten uit het zaagblad en ernstig of dodelijk letsel veroorzaken.

Een zaagketting rektuit tijdens gebruik. Stel de zaagketting regelmatig af.

1. Maak de zaagbladmoeren los waarmee het koppelingsdeksel en de kettingrem zijn vergrendeld. Gebruik een moersleutel.

Let op: Sommige modellen haben slechts een zaagbladmoer.

1. Draai de zaagbladmoeren met de hand zo vast möglichk aan.
2. Til de voorkant van de geleider op en draai de stelschroef van de ketting aan. Gebruik een moersleutel.
3. Span de zaagketting aan totdat deze strak gegen het zaagblad aanligt maar toch nog met gemak kan bewegen.

1. Draai de zaagbladmoeren vast met de moersleutel en til hierbij tegelijkkertijd de voorzijde van het zaagblad omhoog.

2. Controller of de zaagketting gemakkelijk met de hand kan worden rondgedraaid en of deze Niet doorhangt aan de onderkant van het zaagblad.

Let op: Raadpleeg Productverzicht op pagina 82voor de positie van de kettingspanschroef op uw product.

Smering van de zaagketting controlleren

1. Start de motor en LAST deze op driekwart van het maximale toerental draaien. Houd het zaagblad ongeveer 20 cm boven een oppervlak in een lichte kleur.
2. Als de kettingsmering correct is, ziet u na 1 minuut een duidelijke olielijn op het oppervlak.

1. Indien de kettingsmering nicht correct werkt, controlleren dan het zaagblad. Zie De geleider controeren op pagina 111 voor instructies. Neem contact op met uw servicedealer als de onderhoudsstappen Niet helpen.

Het rim-aandrijftandwiel controlleren

De koppelengstrommel is voorzien van een rim-aandrijftandwiel dat kan worden verrangen.

• Controller of het rim-aandrijftandwiel Niet verslen
  is. Neem contact op met uwplaatselijke Husqvarna
  servicedealer als deze verslen is.

Het naaldlager smeren

1. Trek de terugslagbeveiliging maar achefteren om de kettingrem uit te schakelen.
2. Draai de zaagbladmoeren los en verwijder het koppelingsdeksen.

Let op: Sommige modellen hebben slechts een zaagbladmoer.

1. Plaats het product op een stabiele ondergrond met de koppelingsstrommel maar boven gericht.
2. Smeer het naaldlager met een smeerpistol. Gebruik motorolie of hoogwaardig lagervet.

Snijuitrusting controleren

1. Controller op scheurtjes in klinknagels en schakels en op losse schakels. Vervang indien nodig.

1. Controller of de zaagketting eenvoudig te buigen is. Vervang de zaagketting wanner deze onbuigzaam is.

2. Vergelijk de zaagketting met een neue om te bepalen of de klinknagels en schakels versleten zijn.

3. Vervang de zaagketting wonneer het langste deel van de zaagtandkleiner dan 4mm / 0,16 inch is. Vervang de zaagketting ook als er scheurtjes in de zaagtanden zitten.

De geleider controleren

1. Controller of het oliekanaal Niet verstopt is. Reinig indien nodig.

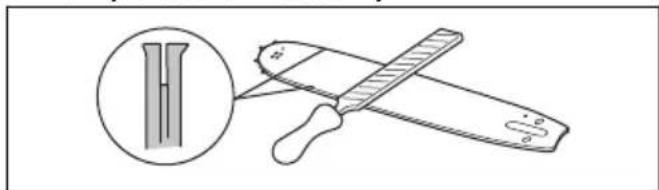

1. Controller de randen van de geleider op bramen. Verwijder bramen met een vijl.

1. Reinig de groef in het zaagblad.

1. Controller de geleidergroef op slijtage. Vervang het zaagblad indien nodig.

1. Controller de punt van de geleider op ruwheid en overmatige slijtage.

1. Controller of het neuswiel van het zaagblad soepel draait en of de smeeropening in het neuswiel van het zaagblad open is. Maak schoon en smeer indien nodig.

1. Draai de geleider dagelijks om de levensduur te verlungen.

Onderhoud uitvoeren aan de brandstoftank en de kettingolietank

• Tap regelmatig de brandstoftank en de kettingolietank af en reinig de tanks.
• Vervang het brandstofffilter Jaarliks of vaker, indien nodig.

OPGELET: Verontreinigung in de tank{kunnen defectenveroorzaken.

Toevoer van de kettingolie afstellen

WAARSCHUWING: Stop de motor voordat u de oliepomp gaat afstellen.

1. Draai de stelschroef van de oliepomp. Gebruik een schroevendraaier of combinatietang.

a) Draai de stelschroef rechtsom om de kettingolietoevoer te verlagen.

b) Draai de stelschroef linksom om de kettingolietoevoer te verhogen.

Aanbevolen instellingen voor de oliepomp

• Zaagbladlengthe 13-15 inch: minimaal debiet
• Zaagbladlengte 16-18 inch: gemiddeld debiet
• Zaagbladlengte 20-28 inch: maximaal debiet

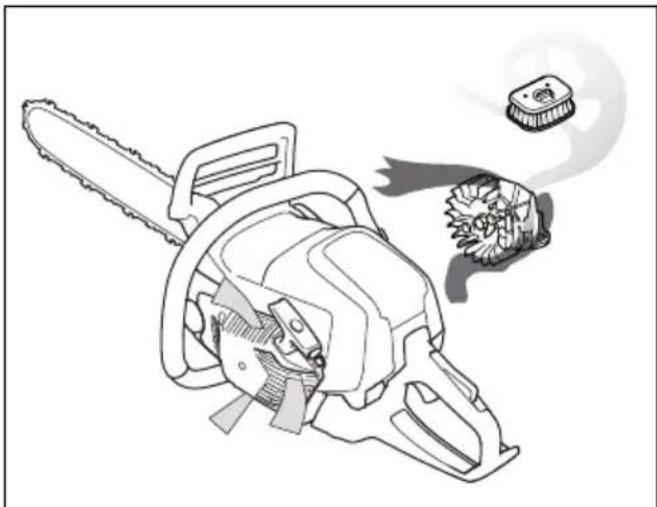

AirlInjection™ is een centrifugaal luchtreinigungssysteme dat stof en vuil verwijdert voordat de deeltjes door het luchtfilter worden opgevangen. AirlInjection™ verlengt de levensduur van het luchtfilter en de motor.

Koelsystem reinigen

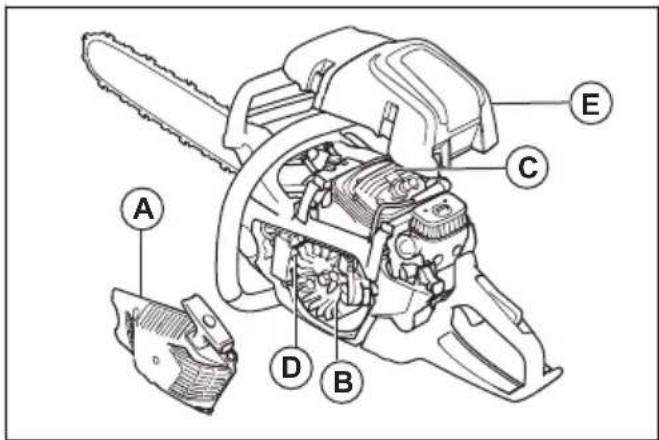

Het koelsystemeem zorgt ervoor dat de motor Niet te warm wordt. Het koelsystemeem bestaat uit de luchtinlaat op de starter (A), de haken op het vliegwiel (B), de koelribben

van de cilinder (C), het koelkanaal (D) en de cilinderkap (E).

1. Maak het koelsystem wekelijks schoon met een borstel, of vaker indien nodig.
2. Zorg ervoor dat het koelsystemeert Niet vuil of verstopt is.

OPGELET: Een vuil of verstopt koelsystem kan tot oververhitting en schade aan het product leiden.

Probleemoplossing

Te inspecteren onderdeel Mogelijk deoorzaak Actie
Starterpallen De starterpallen zijn geleb!	Bokkeerd. Verstel of verrang de starterpallen.
Brandstoffank Verkeerd type brandstof.	Tap de brandstoffank af en vul hem
	De brandstoffank is gemvuld met kettingolie.
Geen ontstekingsvonk De bougie is vies	s of nat. Zorg ervoor dat de bougie droog en schoon is.
	De elektrodenafstand van de bougie is onjuist.
Bougie en cilinder De bougie zit los. Draai de bougie vast.
	De motor is 'verzopen' door herhaald starten met volledig geopende choke na inschakelen contact.

De motor start, maar stopt wee

Te inspecteren onderdeel Mogelijk oorzaak Actie
Brandstoffank Verkeerd type brandstof. Tap de brandstoffank af en vul hem met de juiste brandstof.
Carburateur Het stationair toerental is Niet correct. Neem contact op met uw Servicedea-ler.
Luchtfilter Verstopt luchtfilter. Reinig of verrang het luchtfilter.
Brandstofffilter Verstopt brandstofffilter. Brandstofffilter verwangen.

Transport en opslag

Transport en opslag

• Controller voor opslag en vervoer van het product en de brandstof of er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of ketels, hunnen tot brand leiden.
• Gebruik algid goedgekeurde containers voor opslag en transport van brandstof.
• Leeg voorafgaand aan transport of langdurige opslag de brandstof- en kettingolietanks. Voer de vloeistoffen af volgens deplaatselijk geldende wettelijkke voorschriften.
• Gebruik de transportbescherming op het product om letsel of schade aan het product te voorkomen. Ookeen zaagketting die Niet kan bewegen, kan ernstige verwondingen veroorzaken.
  Maak de bougiekap los en activeer de hettingrem.
• Bevestig het product stevig tijdens vervoer.

Uw product voorbereiden op langdurige opslag

1. Stop het product en LAST het afkoelen voordat u hetuit elkaar haalt.
2. Demonteer en reinig de zaagketting en de groef in het zaagblad.

OPGELET: Als u de zaagketting en het zaagblad nicht reinigt, können ze star of geblokkeerd raken.

1. Bevestig de transportbescherming.
2. Reinig het product. Zie Onderhoud op pagina 102 voor instructies.
3. Voer een volledige onderhoudsbeurt UIT.

Technische gegevens

Technische gegevens

	Husqvarna 560XP Mark II	Husqvarna 560XPG Mark II	Husqvarna 562XP Mark II	Husqvarna 562XPG Mark II
Motor
Cylinderinhoud, cm3	59,8 59,8 59,8 59,8
Stationair toerental, tpm	2800 2800		2800 2800
Maximaal motorver-mogen volgens ISO 7293, kW/pk bij tpm	3,5/4,7 bij 9600	3,5/4,7 bij 9600	3,5/4,7 bij 9600	3,5/4,7 bij 9600
Ontstekingssysteme9
Bougie NGK CMR6H	NGK CMR6H NGK CM	R6H NGK CMR6H
Elektrodenafstand, mm	0,5 0,5		0,5 0,5
Brandstof-/smeersysteme
Inhoud brandstof-tank, liter/cm3	0,65/650 0,65/650 0,65/650 0,65/650 0,65/650
Inhoud olietank, l/cm3	0,32/320 0,32/320 0,33/330 0,33/330
Type oliepomp Versteelbaar Verstelbaar Verstelbaar Verstelbaar
Gewicht
Gewicht, kg 5,8 6,0 5,9 6,1
Geluidsemissies10
Geluidsvermogenni-veau, gemeten dB(A)	116 116	116	116
Geluidsvermogenni-veau, gegandeerd LwA dB(A)	118 118	118	118
Geluidsniveaua11
Equivalent geluids-druk niveau bij hetoor van de gebrui-ker, dB(A)	107 107	107	107
Equivalente trillingsniveaua, a hveq12
Voorste handgreep, m/s2	3,7 3,7 4,0 4,0
Achterste hand-grep, m/s2	3,7 3,7 4,5 4,5
Zaagketting/geleider
Type aandrijfwie-len/aantal tanden	Rim/7	Rim/7	Rim/7	Rim/7
Zaagkettingtoerental bij 133% van maxi- maal motortoerental, m/s (steek).	24,6 (0,325)	24,6 (0,325)	28,4 28,4
	28,4 (3/8)	28,4 (3/8)

Accessoires

Aanbevolen snijuitrusting

Kettingzaagmodellen Husqvarna 560XP Mark II, 560XPG Mark II, 562XP Mark II, 562XPG Mark II zijn op verilgheid getest conform EN ISO 11681-1:2011 (Bosbouwmachines - Draagbare kettingzagen - Veiligheidseisen en beproeving) en voldoen aan de verilgheidseisen indien uitgerust met de hieronder vermelde combinaties van zaagblad en zaagketting.

Zaagketting met geringe terugslag

Een zaagketting die is aangemerkt als zaagketting met geringe terugslag voldoet aan de vereisten voor geringe terugslag zoals vermeld in ANSI B175.1-2012.

Terugslag en neusradius zaagblad

Voor zaagbladen met een neustandwiel worden de neusradius gespecifieerd door het aantal tanden (bijv. 10T). Voor massieve zaagbladen worden de neusradius gespecifieerd door de grootte van de neusradius. Voor een bepaalde zaagbladlengthe kut u een zaagblad metkleinere neusradius gebruiken dan vermeld.

Let op: Voor kettingen met een steek van 0,325" en 3 / 8'' is een ander rim-aandrijftandwiel nodig. Neem contact op met uw Husqvarna servicedealer.

Goedgekeurde snijuitrusting voor Husqvama 560XP Mark II, Husqvama 560XPG Mark II:
Geleider Zaagketting
Lengte, inch/cm	Kettingsteek, inch	Diepte, inch/mm	Max. kopra-dius	Type Zaagblad-	en kettingcombi-naties	Weinig terug-slag
15/38 3/8 0,058	1,5 11T Husqvarna			C85	56
16/40 60
18/45 68
20/50 72
13/33 0,325 0,058	58/1,5 11T Husqvarna			S35G	56 Ja
15/38 64
16/40 11T of 12	T of		34 mm		66
18/45 72
20/50 80

Goedgekeurde snijuitrusting voor Husqvarna 562XP Mark II, Husqvarna 562XPG Mark II:
Geleider Zaagketting
Lengte, inch/cm Kettingsteek, inch	Diepte, inch/mm Max. kopradius Type		Zaagblad- en	kettingcombina-ties
15/38 3/8 0,058/1,5	11T of 34 mm Husqvarna C85 56
16/40 60
18/45 68
20/50 72
24/60 84
28/70 92
15/38 3/8 0,058/1,5	11T of 34 mm Husqvarna S85 56
16/40 60
18/45 68
20/50 72
24/60 84
28/70 92
16/40 3/8 0,050/1,8	11T Husqvarna C83 60
18/45 11T of 34 m 68
20/50 72
24/60 84
28/70 11T 92

De effectieve zaaglengte is meestal 1 inch minder dan de nominale lengte van de geleider.

Vijlbenodigdheden en vijlhoeken

Gebruik een Husqvarna-vijlmal om de zaagketting te slijpen. Een Husqvarna-vijlmal zorgt ervoor dat

u de tanden in de juiste hoek kunt vrijlen. De onderdeelnummers vindt u in onderstaande tabel.

Als u Niet zeker weet hoe u het type zaagketting op uw product kurz herkennen, raadpleegt u www.husqvarna.com voor meer informatie.

C85, C83	5,5 mm / 7/32 inch	586 93 86-01	0,65 mm / 0,025 inch	30°	60°
S35G	4,8 mm / 3/16 inch	587 80 91-01	0,65 mm / 0,025 inch	30°	60°
S85	5,5 mm / 7/32 inch	586 93 86-01	0,65 mm / 0,025 inch	30° 60°

Verklaring van overeenstemming

EC-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaren onder once alleenverantwoordelijkheid dat het product:

Beschrijving Kettingzagen voor bosbouw
Merk Husqvarna
Type / model 560XP Mark II, 560XPG Mark II, 562XP Mark II, 562XPG Mark II
Identificatie Seriennummers vanaf 2023 en verder

voldoen volledig aan de volgende EU-richtlijnen en -regelgeving:

Verordening Beschrijving
2006/42/EG "beteffende machines"
2014/30/EU "beteffende elektromagnetische compatibiliteit"
2000/14/EG "beteffende de geluidsemissies in het milieu"
2011/65/EU "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektrische apparatuur"

en dat de volgende normen en/of technische specifications zijn toegepast: EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 11681-1:2011, EN IEC 63000:2018.

Certificaatnummer: 0404/23/2582

Aangemelde instantie: RISE Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden heeft een EG-typeonderzoek uitgevoerd volgens de machinerichtlijn (2006/42/EG), article 12, punt 3b, bijlage IX namens Husqvarna AB.

RISE Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden is gecertificerd conform Richtlijn 2000/14/EG van de Raad, beordelingsprocedure voor conformiteit: Bijlage V.

Voor informatatie over geluidsemissies, zie Technische gegevens op pagina 114

Huskvarna, 2023-04-14

Stefan Holmberg, Directeur R&D, Technologiemanagement, Husqvarna AB

Verantwoordelijk voor technische documentatie

Husqvarna

www.husqvarna.com

Originalanweisungen

Originele instructies

1143509-20

2023-04-24
