GEBRUIKSAANWIJZING 564 XP G HUSQVARNA

NL Gebruiksaanwijzing 40-76

Vervoer, opslag en verwerking. 73

De Husqvarna 564XP, 564XPG zich kettingzaagmodellen met een verbrandingsmotor.

Er worden voortdurend gewerkt aan het verhogen van uw veiligheid en efficiente tijdens bedrijf. Neem voor meer informatie contact op met uw dealer.

Beoogd gebruik

Deze kettingzaag voor bosbouwtoepassingen is bestemd voor boswerkzaamheden zoals vellen, Snoeien en inkorten.

Let op: Nationale wetgeving kan het gebruik van dit product möglich beperken.

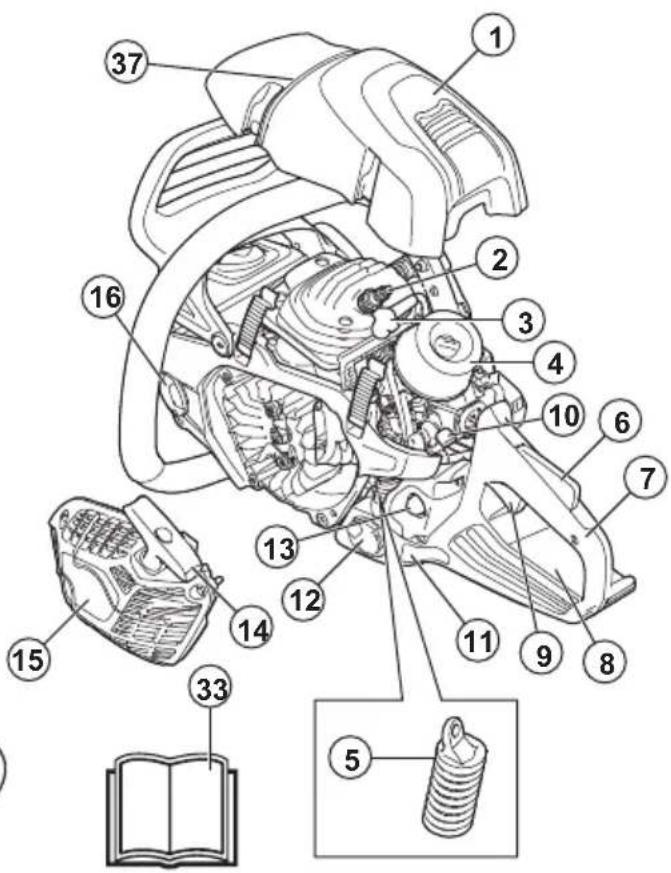

Productverzicht

1. Cylinderkap
2. Bougie
3. Bougiekap

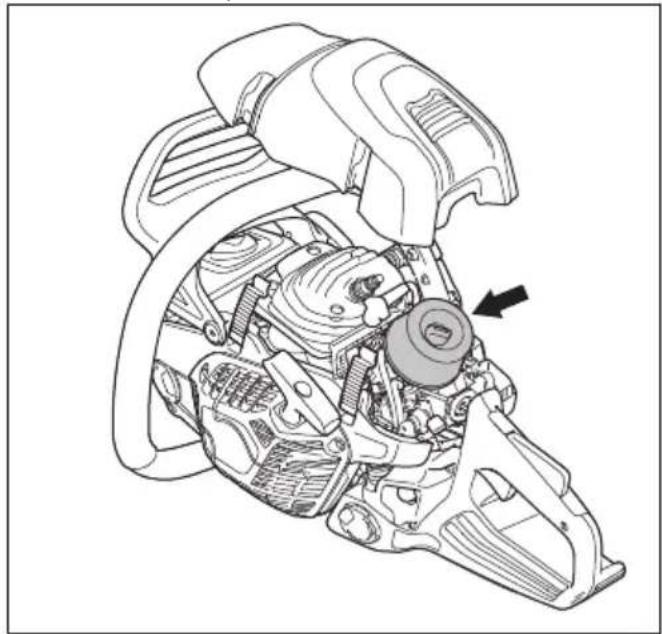

4. Luchtfilter
5. Trillingdempingssystem, 3 stuks

6. Gashendelvergrendeling

7. Achterhandgreep

8. Informatie- en waarschuwingsplaatje
9. Gashendel
10. Stopschakelaar
11. Kijkglas voor brandstofniveau

12. Brandstoftank

13. Primerbalg van brandstofpomp

14. Startkoordgreep
15. Starterhuis
16. Kettingolietank
17. Geluiddemper
18. Kettingrem met handbescherming voor
19. Voorhandgreep
20. Schakelaar voor handgreepverwarming (564XPG)
21. Handbescherming rechts
22. Koppelingsdeksel
23. Koppeling/koppelingstrommel
24. Afstelschroef, oliepomp
25. Kettingspannerschroef
26. Kettingvanger
27. Schorssteun
28. Zaagketting
29. Zaagblad
30. Neuspiel
31. Remvoering
32. Geleiderkap
33. Gebruikershandleiding
34. Ring-steeksleutel
35. Seriennummer
36. QR-code
37. Velrichtpunkt

Symbolen op het product

Stop.

Wees voorzichtig en gebruik het product op de juiste manier. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen.

Lees de bedieningshandleiding goed door en zorg dat u de instructies hebt begrepen voordat u dit product gaat gebruiken.

Draag aktijd een goedgekeurde veiligheidshelm en gehoor- en oogbescherming.

Gebruik 2 handen om het product te bedieren.

Gebruik het apparaat nooit met een hand.

Laat de punt van het zaagblad geen objcten raken.

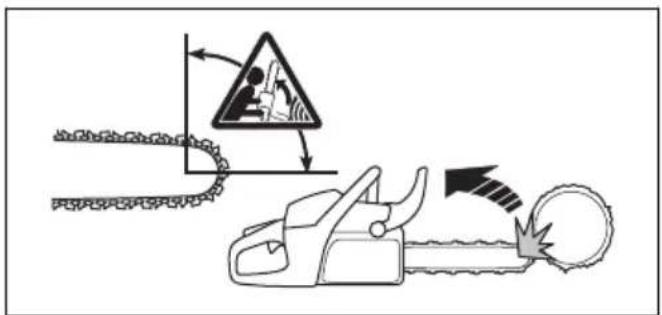

Waarschuwing! Terugslag kan optreden wanneer de punt van het zaagblad een voorwerp raakt. Terugslag leidt tot een zeer snelle, omgekeerde reactie die tot gevolg heeft dat het zaagblad omhoog beweegt in de richting van de gebruiker. Kan ernstig letsel veroorzaken.

Dit product voldoet aan de geldende EG-richtlijnen.

Geluidsemissiesaar het omgevingslabel volgens de richtlijnen en voorschriften van de EU en het VK en de wetgeving van Nieuw-Zuid-Wales"Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegardeerde geluidsvermogensniveau van het product staat vermeld in Technische gegevens op pagina 73 en op het label.

Primerbalg van brandstofpomp.

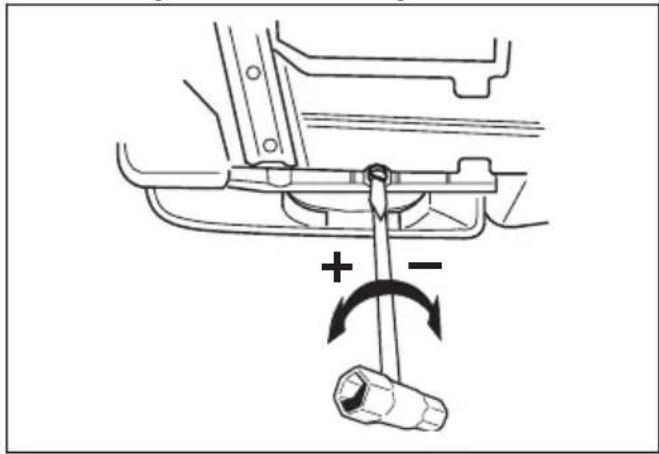

Afstelling van de oliepomp.

Brandstof.

Kettingolie.

Als uw product voorzien is van dit symbol, is het uitgerust met handgreepverwarming.

Kettingrem, ingeschakeld (vooruit). Kettingrem, uittgeschakeld (achteruit).

yyyywwxxxx Het serienum mer staat op het productplaatje of de laserdruk. yyyy is het productiejaar en ww is de productieweek.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wonneer de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding Niet worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Een kettingzaag kan bij onjuist of onachtzaam gebruik een gevaarlijk apparaat+zijn dat ernstig letsel of de dood kanveroorzaken. Het is erg belangrijk dat u deze bedieningshandleiding leest en begrijpt.
• De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de fabrikant. Gebruik nooit een product dat gewijzigd lijkt te zijn door anderen, en gebruik uitsluitend de voor dit product aanbevolen accessoires. Niet goedgekeurde wijzigingen en/of nicht-originele onderdelen+kennen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden.
• Een gebruekte geluiddempo/vonkenschem en het montageoppervlak van het vonkenschem kunnen afzetten van verbrandingsdeteijts bevatten die kankerverwekkend hunnen zich. Vermijd blootstelling aan deze verbindingen bij het hanteren van de geluiddempo en/of het vonkenschem. Raadpleeg Geluiddempo controeren op pagina 62voordat u

met de geluidemper en/of het vonkenschem gaat werken.

• Langdurige inademing van de uitlaatgassen van de motor, kettingolienevel en zaagstof kan een gevaar voor de gezondheid opleveren.
• Dit product produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedieren.
• De informatatie in deze gebruikershandleiding kan nooit de kennis verrangen die een vakman via opledingen en praktische ervaring heeft verworven. Wanner u in een situatie belandt waarin u Niet goed weet hoe u verder te werk要去 gaan,要去 u een expert raadplegen. Neem contact op met uw servicedaler of een ervaren kettingzaaggebruiker. Vermijd gebruik waarvan u vindt dat u Niet voldoende gekwalificeerd bent!

Veiligheidsinstructies voor bediening

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Voordat u het product gaat gebruiken, moet u weten wat terugslag is en hoe u dit kurz voorkomen. Zie Informatie over terugslag op pagina 51voor instructies.
• Gebruik nooit een machine die defect is.
• Gebruik nooit een product met zichtbare beschadigingen aan de bougiekap en/of ontstekingskabel. Er bestaat een risico van vonkvorming, wat brand kan veroorzaken.
• Gebruik het product nooit wanneer u vermoeid bent, alcohol of drugs hebt gebruikt, of als u medicijnen gebruikt die uw gezichtsvermögen, beordelingsvermögen of coordinatie+kennen beinvloeden.
• Gebruik het product Niet in ongunstige weersomstandigheden, zoals dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatives leiden, zo kan de grond glad

zijn, de wind de valrichting van de boom beinvloeden enz.

• Start de kettingzaag nooit voordat het zaagblad, de zaagketting en alle=kappen correct gemonteerd zijn. Zie Montage op pagina 47voor instructies. Wanner het zaagblad en de zaagketting Niet op de kettingzaag zichen gemonteerd, kan de koppeling losraken en ernstig letsel veroorzaken.

• Start het product nooit binnenshuis. Vergeet zich dat het gevaarlijk is om de uitlaatgassen van de motor in te ademen.
• De uitlaatgassen van de motor zijn heet en{kennen vonken bevatten die brand kuren veroorzaken. Start het product nooit in de buurt vanlicht ontvlambaar materiaal!
• Controller de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen of dieren in contact komen met het product of uw contrôle over het product belemmeren.
• Sta nooit toe dat kinderen het product gebruiken of in de buurt van het product komen. Omdat het product is uitergerust met een terugverende start/stopschakelaar en kan worden gestart op lage snugheid en met weinig kracht op de starthendel, hunnen zichs kleine kinderen onder bepaalde omstandigheden het product op eigencracht starten. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Verwijder waarom de bougiekap wonneer u geen toezicht houdt op het product.
• Om volledige contrôle te hebben over het product is hetoodzakelijk dat u stabel staat. Werk nooit terwijl u op een trap staat, hoog in een boom of opplaatsen waar u geen stabiele ondergrond hebt om op te staan.

Bij werk in een boom moet speciale zaag- en werktechnieken worden toegepast om het grotere risico van persoonlijk letsel te beperken. Werk alleen in een boom als u specifieke, professionele training voor dergelijk werk hebt gevolgd, waaronder training in het gebruik van veiligheidsmiddelen en andere klimui Trusting, zoals draagstellen, touwen, riemen, klimijzers, snappers, karabijnhaken, enz.

• Probeer nooit een vallend stuk hout op te vangen. Zaag nooit in een boom wonneer u slechts met een lijn bent gezekerd. Gebruik.altijd twee veiligheidslijnen.
• Door onoplettendheid kan de terugslagrisico-sector van de motorzaag onopzettelijk een tak, een boom in de buurt of een ander voorwerp raken, en terugslag veroorzaken.

• Gebruik het product nooit door dit met een hand vast te houden. U(Intet dit product Niet veilig onder controle houden met een hand.
• Houd het product altijd met twee handen vast. Hou uw rechterhand op de achechterhandgreep en uw linkerhand op de voorhandgreep. Alle gebruikers, zowel rechts- als linkshandigen,要去en deze greep gebruiken. Houd de handgrepen stevig met de duimen en vingers om de handgrepen van het productBeen. Met deze greed minimaliseert u het terugslagrisico en behoudt u de controle over het product. Laat de handvatten Niet los!

• Gebruik het product nooit boven schouderhoogte.

• Gebruik het product nooit als u zich de möglichkheid heeft om hulp in te roepen in het geval van een ongeval.
• Wonneer u zich verplaatst要去 het product vergrendeld worden met de kettingrem en要去 de motoruitgeschakeld worden. Houd het product vast met de geleider en zaagkettingaar achteren gericht. Als het om transport van het product of een

langere verplaatsing gaat, moet u een geleiderkap op de geleider aanbrengen.

• Wonneer u het product op de grond plaatst, moet u de zaagketting met de kettingrem blokkeren en ervoor zorgen dat u het product continu in de gaten kunt honden. Als het product langerearend zich gebruikt worden, moet u de motor uitzetten.
• Soms komen snippers vast te zitten in het koppelingsdeksel, waardoor de ketting blokkeert. Stop altijd eerst de motor voordat u deze verwijdert.
• Een motor laten draaien in een afgesloten of slecht geventileerde ruimte kan de dood tot gevolg hebben door koolmonoxidevergiftingig.
• De uitlaatdampen van de motor zijn heet en{kunnen vonden bevatten die brand kurenveroorzaken. Start het product Niet in gesloten ruimtes of in de buurt vanlicht ontvlambaar materiaal.
• Gebruik de kettingrem als parkeerrem wonneur u het product start en wonneur u korte afstanden aflegt. Draag het product aktijd aan de voorhandgreep. Dit verminder de kans dat u of≦ iemand in uw buurt worden geraakt door de zaagketting.
• Als men teveel worden blotgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consalteer uw dokter wanner u symptomen heeft die wijzen op te groe blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, 'kriebels', 'speldeprikken', hijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen kome meestal voor op vingers, handen of polsen. Deze symptomen+kennen toenemen bij koude temperaturen.
• Het is nicht möglichk om elke situatie die zich kan voordoen tijdens het gebruik van dit product te vermelden. Wees algijd voorzichtig en gebruik uw gezond verstand. Vermijd situaties die uw capaciteiten te boven gaan. Als u na het lezen van deze instructies nog vragen hebt over de bedieningsprocedures dient u een expert te raadplegen voordat u verder.gaat. Aarzel Niet om contact op te nemen met uw leverancier of met Husqvarna als u nog vragen hebt over het gebruik van dit product. Wij+zijngraagbereid om u te adviseren of u te helpen uw product op een efficiente en veilige manier te gebruiken. Volg een opleiding in het gebruik van kettingzagen. Uw dealer, bosbouwschool of uw bilbiotheek+kennen vertellen welk opleidingsmaterial en welke cursussen beschikbaar+zijn.

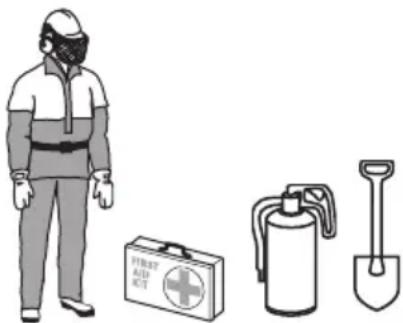

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• De meeste ongelukken met een kettingzaag gebeuren wanner de zaagketting contact maakt met de gebruiker. U要去 goedgekeurde personlijke beschermingsmiddelen gebruiken wanner u het product gebruikt. Persoonlijke beschermingsmiddelen bieden geen volledige bescherming gegen letsel, maar+kennen een onceval wel de ernst van het letsel beperken. Neem contact op met uw servicedaler voor de aanbevolen veiligheidsuitrusting.
• Uw kleding moet nauwsluitend zich zonder uw bewegingsvrijheid te beperken. Controllerer regelmatig de toestand van uw persoonlijke beschermingsmiddelen.
• Draag een goedgekeurde veiligheidshelm.
• Gebruik goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Gebruik een goedgekeurde veiligheidsbril of gezichtsvizier om de kans op letsel door wegvliegende voorwerpen te verkleinen. Het product kan voorwerpen zoals spaanders, keine stukjes hout enz. met groe krachtwegslingeren. Dit kan leiden tot ernstig letsel, vooral aan ogen.
• Draag handschoenen met zaagbescherming.
• Draag een broek met zaagbescherming.
• Draag laarzen met zaagbescherming, stalen neuzen en antislipzolen.
• U moet alsijd een EHBO-kit bij de hand hebben.
• Gevaar voor vonkvorming. Zorg dat u een brandblusser en een schop bij de hand hebt om bosbranden te voorkomen.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik geen producten met gezilgheidsvoorzieningen die beschadigd zijn of nicht correct werken.
• Controller de veiligheidsvoorzieningen regelmatin op een juiste werking. Raadpleeg De veiligheidsvozrieningen op het product onderhouden en controleren op pagina 61.
• Als de veiligheidsvoorzieningen beschadigd zijn of nicht goed werken, neem dan contact op met uw Husqvarna servicedealer.

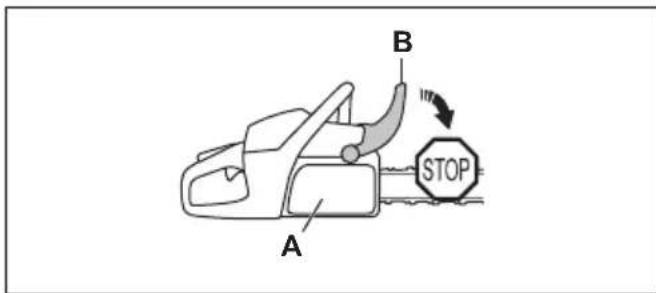

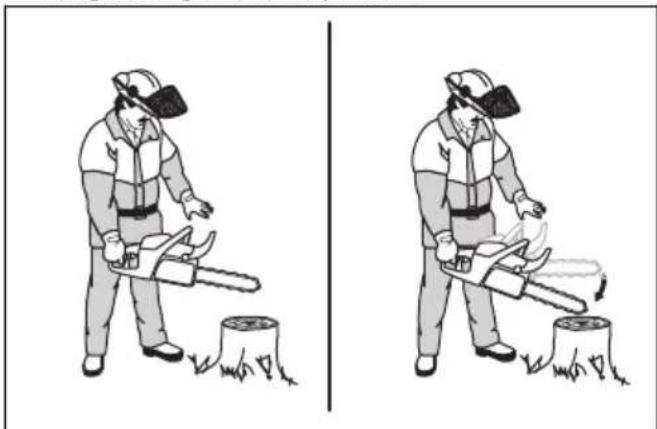

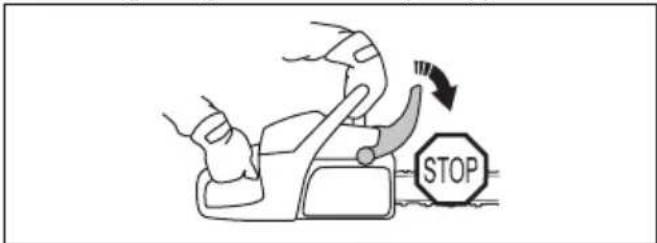

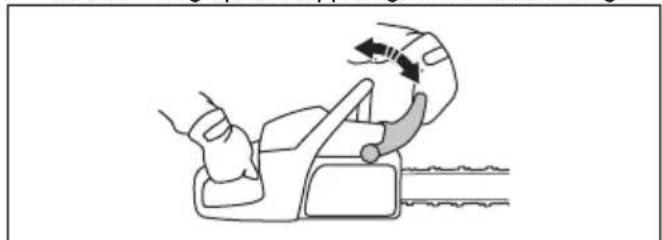

Kettingrem met terugslagbeveiliging

Uw product heeft een kettingrem die de zaagketting stopt in het geval van terugslag. Een kettingrem verminder het risico op ongevallen, maar alleen u kunt ze voorkomen.

De kettingrem (A) wordt handmatig geactiveerd (via uw linkerhand) of automatisch via het traagheidsmechanisme. Duw de terugslagbeveiliging (B) maar voren om de kettingrem handmatig in te schakelen.

Trek de terugslagbeveiliging maar achefteren om de kettingrem UIT te schakelen.

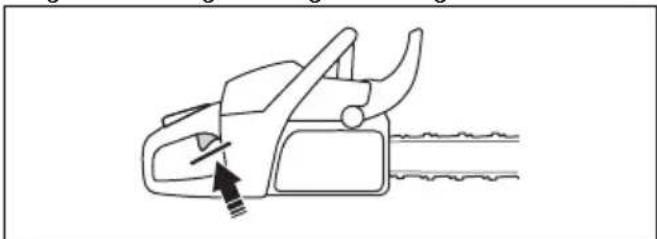

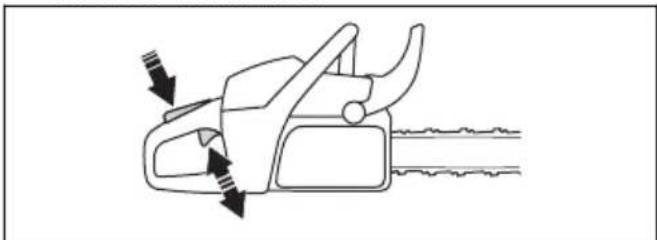

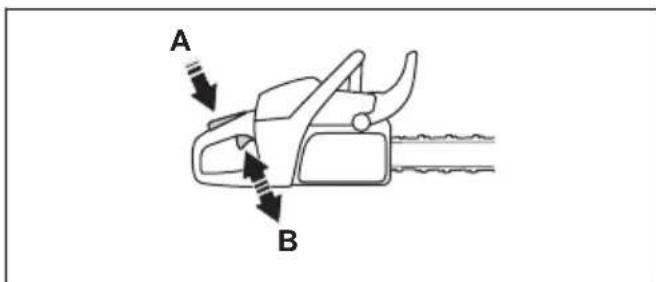

Gashendelvergrendeling

De vergrendeling van de gashendel voorkomt dat de gashendel per ongeluk worden bediend. Pak de handgreep vast en druk de vergrendeling van de gashendel in (A) om de gashendel (B) te ontgrendelen. Als u de handgreep loslaat, keren de gashendel en de vergrendeling van de gashendel terug maar hun beginpositions. Deze functie vergrendelt de gashendel bij stationair toerental.

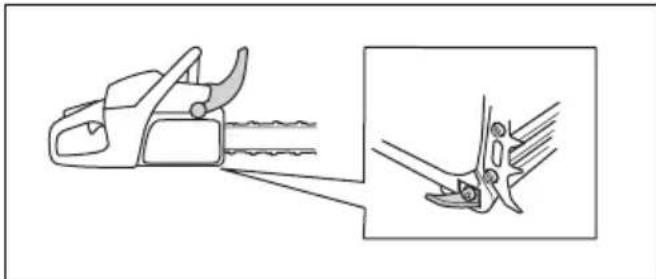

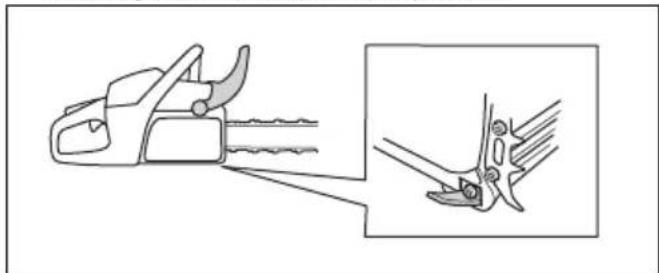

Kettingvanger

De kettingvanger vangt de zaagketting op als.Deze breekt of losraakt. Door de juiste kettingspanning in acht te nemen en de zaagketting en geleider goed te onderhoden, verkleint u de kans op ongevallen.

De rechterhandbescherming beschermt uw hand op de awhilegrep. De rechterhandbescherming biedt u bescherming als de zaagketting breekt of losraakt. De rechterhandbescherming biedt u ook bescherming gegen takken of twijgen.

Trillingdempingssysteme

Het trillingdempingsystem vermindert trillingen in de handgrepen. Trillingdempers fungeren als scheiding tussen de productbehuzing en de handgreep.

Raadpleeg Productoverzicht op pagina 40 voor informatie over de locatie van het trillingdempingssystem op uw product.

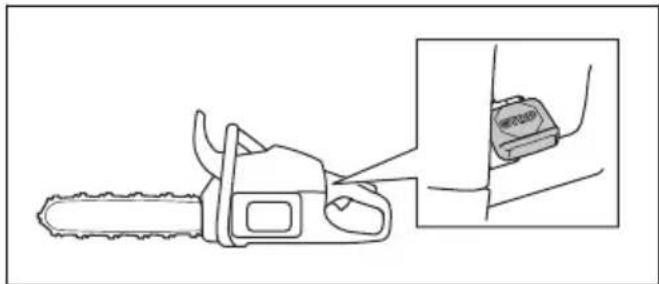

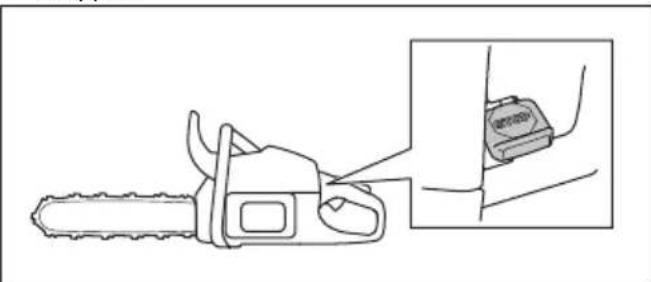

Stopschakelaar

Schakel de motor uit met de stopschakelaar.

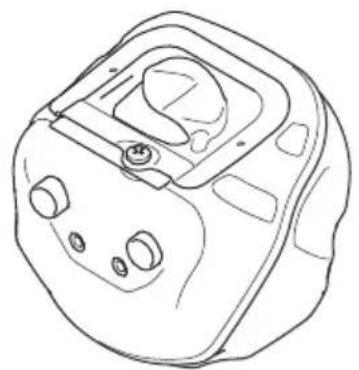

WAARSCHUWING: De

stopschakelaar keert automatisch terug maar de startpositie. Om onbedoeld starten te voorkomen, verwijdert u de bougiekap van de bougie bij montage van of onderhoud aan het product.

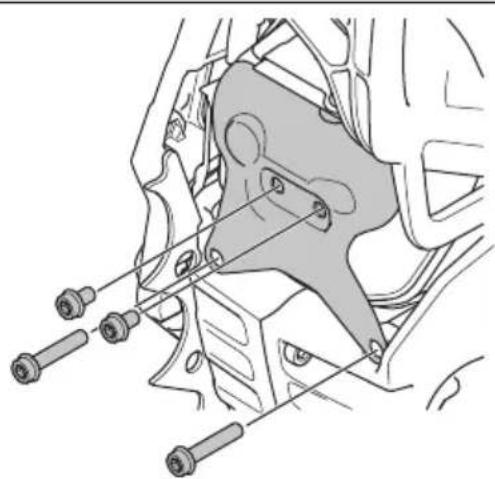

Geluiddempper

WAARSCHUWING: De

geluidemper worden erg heetijdens en na gebruik en bij stationair toerental. Hierdoor is er brandgevaar, vooral wanner u het product in de nabijheid van brandbare materialen en/of dampen gebruikt.

WAARSCHUWING: Gebruik het product nooit zonder geluiddemper of met een beschadigde geluiddemper. Wanneer de geluiddemper beschadigd is, stijgt het geluidsniveau en neemt het risico op brand toe. Houd brandblusmiddelen binnen handbereik. Gebruik een product nooit zonder of met een defect vonkenopvangnet als u in uw werkgebied een vonkenopvangnet要去 hebben.

WAARSCHUWING: Gebruik nooit een product met een beschadigde geluiddemper of een geluiddemper die in slechte staat verkeert. Retoureer het productaar een Husqvarna-dealer/- onderhoudsstation als de geluiddemper beschadigd is.

De uitlaatdemper is bedoeld om het geluidsniveau zo laag möglich te houden en om de uitlaatgassen uit de buurt te houden van de gebruiker. In gebieden met een warm en droog klimaat kan het risico op brand erg groot+zijn. Volg de lokale voorschriften en onderhoudsinstructies.

Brandstofveiligheid

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Zorg voor een goede ventilatie tijdens het tanken en het(AP) mengen van brandstof (benzine en tweetaktolie).
- Brandstof en brandstofdampen zijn zeer brandgevaarlijk en konnen leiden tot ernstig letsel bij inademing en contact met de huid. Wees waarom voorzichtig wonneer u met brandstof werk te en zorg voor goede luchtventilatie bij de brandstofhantering.
- Wees voorzichtig bij het hanteren van brandstof en kettingolie. Vergeet het brand-, explosie- en inademingsgevaar Niet.
- Rook Niet en planta ook geen warme voorwerpen in de buurt van de brandstof.
- Stop de motor en LAST hem voor het tanken enkele minutes afkoelen.
- Open de dop van de tank voorzichtig wanner u wilt tanken zodate eventuele overdruk langzaam verdwijnt.
- Draai de dop van de tank goed vast na het tanken.
Tank nooit wanner de motor van de machine loopt.
- Verwijder het product algid ten minste 3m (10 ft)uit de buurt van de tankplaats en brandstofbron voordatu het product gaat starten.

Na het tanken zijn er nog enkele situatuies waarin u het product nooit mag starten:

• Als u brandstof of kettingolie op het product hebt gemorst. Neem alle gemorste brandstof af enaar de benzineresten verdampen.
• Als u brandstof op uzelf of op uw kleding hebt gemorst. Trek schone kleding aan en was uw lichaamsdelen die in contact+zijn gekomen met brandstof. Gebruik water en zeep.
• Als het product brandstof lekt. Controller de brandstoffank, tankdop en brandstofleidingen regelmatig op lekke.

Veiligheidsinstrumenties voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

• De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding zijn beschreiben. Laat professioneel onderhoudspersoneel alle andere service en reparations uitvoeren.
  Voer met regelmaat de in deze handleiding beschreiben veiligheidscontroles en onderhouds-en service-instructiesuit.Regelmatig onderhoud verlengt de levensduur van het product en verkleint de kans op oncevallen. Zie Onderhoud op pagina 60voor instructies.
• Neem contact op met uw servicedealer als u na het uitvoeren van onderhoud het product Niet kunt goedkeuren volgens de in deze bedieningshandleiding opgenomen veiligheidscontroles. Wij garanderen dat u waar professionele reparaties en service voor uw product krijgt.

Veiligheidsinstructies voor snijuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik alleen goedgekeurde combinaties van zaagblad/zaagketting en de hulpmiddelen voor vrijlen. Zie Accessoires op pagina 74 voor instructies.
• Draag verilgheidshandschoenen wanner u onderhoud aan de zaagketting uitvoert of de zaagketting gezruikt. Ook een zaagketting die nicht beweegt, kan verwondingen veroorzaken.

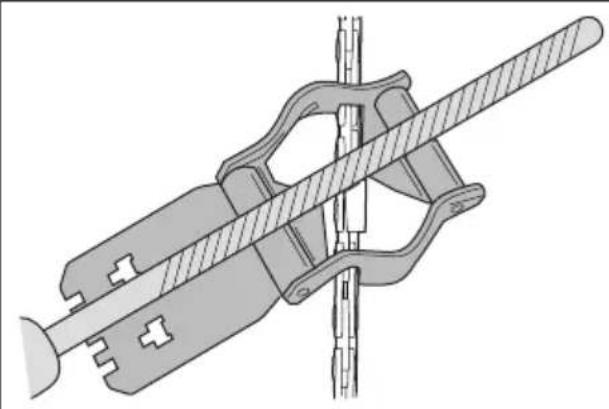

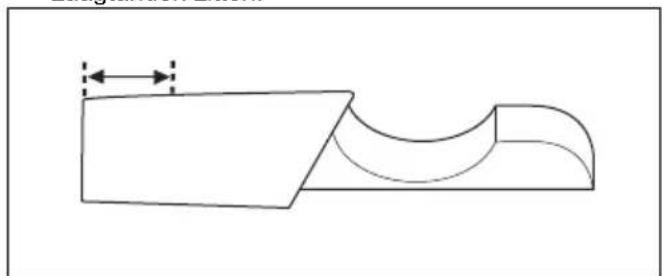

  Houd de zaagtanden goed geslepen. Volg de instructies en gebruik de aanbevolen vijilmal. Een beschadigde of verkeerd geslepen zaagketting vergroot de kans op ongevallen.

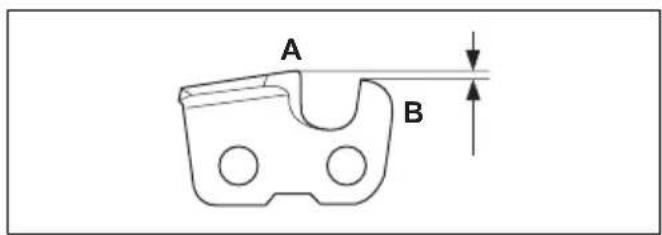

Zorg voor de correcte tanddiepte. Volg de instructies en gebruik de aanbevolen instelling voor de vijilmal. Als de tanddiepte te groot is, vergroot dit de kans op terugslag.

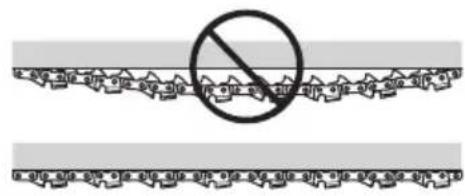

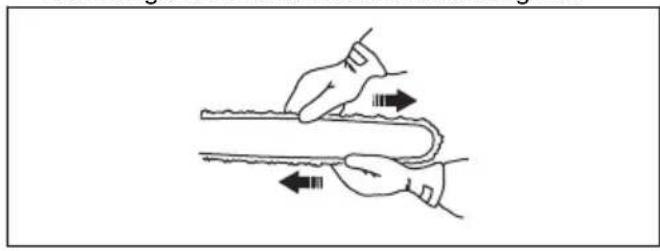

Zorg dat de zaagketting de juiste spanning heeft. Als de zaagketting Niet strak gegen het zaagblad loopt, kan de zaagketting van het zaagblad lopen. Een verkeerde kettingspanning zorgt voor overmatige slijtage van het zaagblad, de zaagketting en het kettingaandrijfwiel. Zie De spanning van de zaagketting afstellen op pagina 67.

Voer regelmatig onderhoud uit op de snijuitrusting en houd deze goed gesmeerd. Bij onvoldoende smering van de zaagketting is de kans op slijtage van het zaagblad, de zaagketting en het kettingaandrijfwieI groter.

Montage

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert.

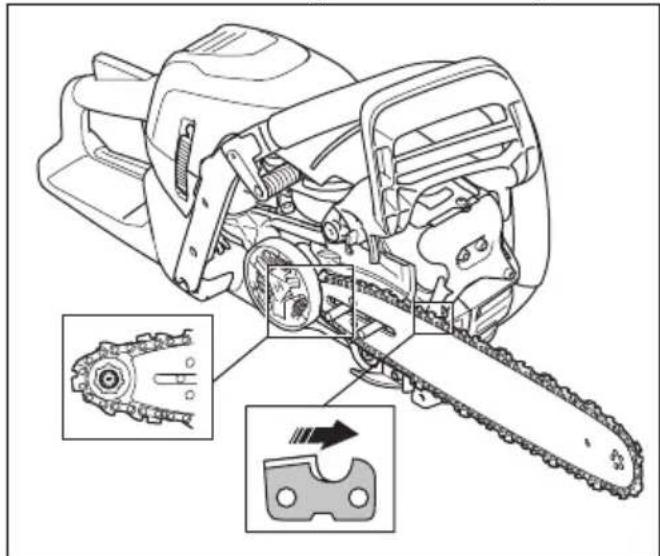

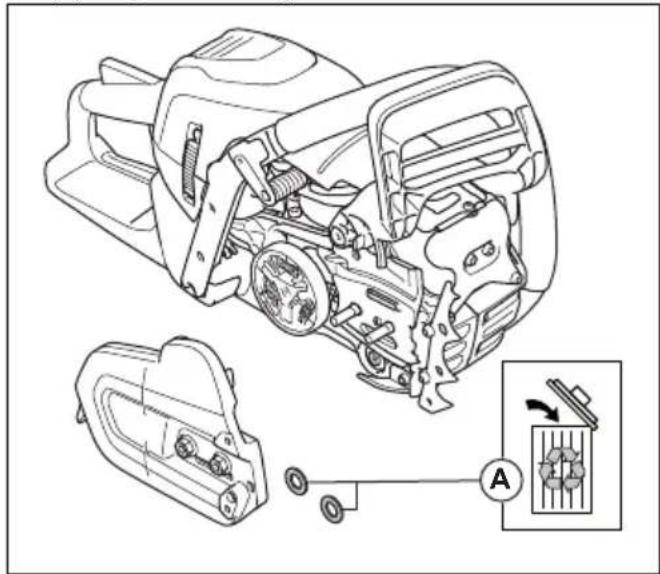

Zaagblad en zaagketting monteren

1. Trek de terugslagbeveiliging maar achefteren om de kettingrem te ontgrendelen.

2. Draai de zaagbladmoeren en het koppelingsdeksel (kettingrem) los. Verwijder de transportbescherming (A) engooi deze weg.

Let op: Als het koppelingsdeksen moeilijk te verwijderen is, draait u de zaagbladmoeren aan en schakelt u de kettingrem in en weer uit. U hoog een klik als de kettingrem goed vrijkomt.

1. Plaats het zaagblad op de zaagbladbouten. Duw het zaagblad in dechterste positie.
2. Monteer de zaagketting rond het aandrijftandwiel en plaats de ketting in de groef van het zaagblad.

WAARSCHUWING: Draag.altijd veiligheidshandschoenen wanner u de zaagketting monteert.

1. Zorg dat de snijkanten van de zaagschakels op de bovenrand van het zaagblad waar voren wijzen.

1. Lijn het gat in het zaagblad uit met de stelpen van de kettingspanner enplaats het koppelingsdeksel.
2. Draai de motorzaagbladmoeren met de hand vast.

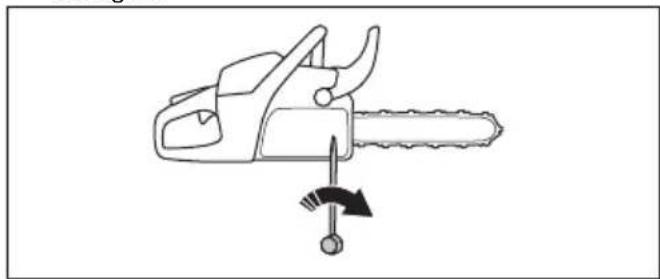

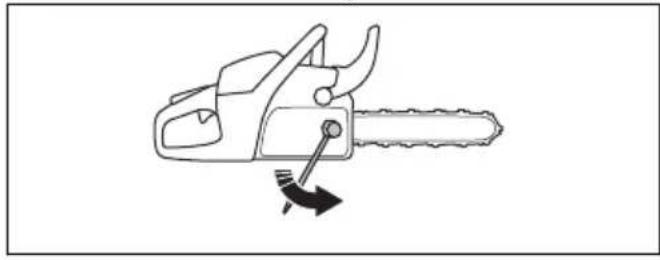

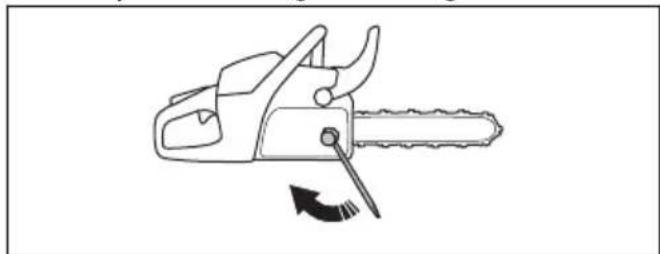

3. Zet de zaagketting vast. Zie De spanning van de zaagketting afstellen op pagina 67 voor instructies.
4. Draai de zaagbladmoeren vast.

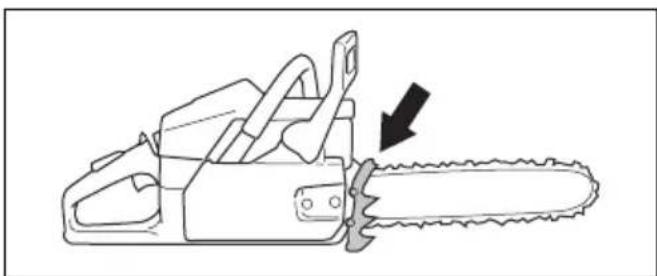

Een schorssteun monteren

Neem contact met uw servicedealer om een schorssteun te monteren.

Werking

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

De werkung controleren voordat u het product gebruikt

1. Controller of de kettingrem correct werkt en nicht beschadigd is.
2. Controller of de rechterhandbescherming nicht is beschadigd.
3. Controller of de gashendelvergrendeling correct Werkt en nicht beschadigd is.
4. Controller of de start/stop-knop correct werkt en nicht beschadigd is.
5. Zorg ervoor dat er geen olie op de handgrepen zit.
6. Controller of het trillingdempingssystemeem correct werk et nicht beschadigd is.
7. Controller of de geluidemper correct is aangebracht en nicht beschadigd is.
8. Controller of alle onderdelen van het product correct zijn aangebracht en nicht beschadigdংn of ontbreken.
9. Controller of de kettingvanger correct is aangebracht.
10. Controller de spanning van de zaagketting.

Brandstof

Dit product is uitgerust met een tweetaktmotor.

OPGELET: Een verkeerde soort brandstof kan leiden tot motorschade. Gebruik een(AP)ngsel van benzine en tweetaktolie.

Voorgemengde brandstof

• Gebruik voorgemengde Husqvarna-alkylaatbrandstof voor optimale prestaties en een lange levensduur van de motor. Deze brandstof bevat minder schadelijke stoffen dan reguliere brandstof waardoor

de uitstoot van schadelijke uitlaatgassen worden beperkt. Bij gebruik van deze brandstof blijven er minder verbrandingsresten in de motor achefter waardoor de onderdelen van de motor schoner blijven.

Brandstof mengen

Benzine

• Gebruik hoogwaardige loodvrijne benzine met maximaal 10% ethanol (E10).

OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON/87 AKI. Een lager octaangetal kan leiden tot pingelen van de motor wat tot motorschade kan leiden.

Tweetaktolie

• Gebruik voor de Beste resultaten en optimale prestaties Husqvarna tweetaktolie.
• Als geen Husqvarna tweetaktolie beschikbaar is, gebruik dan een andere hoogwaardige tweetaktolie voor luchtgekoelde motoren. Bespreek de keuze van de tweetaktolie met uw servicedaler.

OPGELET: Gebruik geen tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil. Gebruik geen olie die is bedoeld voor viertaktmotoren.

Benzine en tweetaktolie(OP

Benzine, liter	Tweetaktolie, liter
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

OPGELET: Wonneer ukleine hoeveelheden brandstof mengt, kunnen kleine fouten grote gevolgen hebben voor de mengverhouding.Meet de hoeveelheid olie nauwkeurig af om het juiste mensel te verkrijgen.

1. Giet de helft van de benzine in een schone brandstofbestendige houder.
2. Voeg de volledige hoeveelheid olie toe.
3. Schud het brandstofmengsel.
4. Giet de resterende hoeveelheid benzine in de houder.
5. Schud het brandstofmengsel grondig.

OPGELET: Meng maximaal de hoveeelheid brandstof die u nodig hebt voor 1 maand.

Brandstoftank vullen

WAARSCHUWING: Houd u voor uw eigien veiligheid aan de volgende procedure.

1. Stop de motor en LAST de motor afkoelen.
2. Maak het gebied rond de brandstoftankdop goed schoon.

1. Schud de container en zorg ervoor dat de brandstof volledig is gemengd.
2. Draai de brandstoftankdop langzaam los om de druk te lately ontsnappen.
3. Vul de brandstoftank.

OPGELET: Zorg dat er nicht te veel brandstof in de brandstoftank zit. De brandstof zet uit wanner deze heet worden.

1. Draai de tankdop volledig vast.

2. Verwijder gemorste brandstof op en rond het product.

3. Verwijder het product algid ten minste 3 m uit de buurt van de tankplaats en brandstofbron voordat u het product gaat starten.

Let op: Zie Productoverzicht op pagina 40om te zien waar de brandstoffank op uw product is.

De motor laten inlopen

• Laat de motor tijdens de eerste 10 bedrijfsuren nicht langdurig bij nullast draaien verwijl u volgas geeft.

De juiste kettingolie gebruiken

WAARSCHUWING: Gebruik geen afvalolie. Dit kan letsel en schade aan het milieuvoorzaken. Afgewerkte olie veroorzaakt ook schade aan de oliepomp, de geleider en de zaagketting.

WAARSCHUWING: De zaagketting kan breken bij onvoldoende smering van de zaagcomponenten. De gebruiker kan hierdoor ernstig of dodelijk letsel oplopen.

WAARSCHUWING: Dit product beschikt over een functie die ervoor zorgt dat de brandstof erder op is dan de kettingolie. Gebruik voor een goede werkinq van deze functie de juiste kettingolie. Bespreek de keuze van de kettingolie met uw service dealer.

• Gebruik Husqvarna kettingolie voor een maximale levensduur van de zaagketting en minimale gevolgen voor het milieu. We adviseren u om een standaard kettingolie te gebruiken als Husqvarnakettingolie Niet verkrijgbaar is.
• Gebruik een kettingolie die goed aan de zaagketting hecht.
• Gebruik een kettingolie met een viscositeitsbereik dat bij de luchttemperatuur past.

OPGELET: Als de olie te dun is,
zal deze opraken voordat de brandstof oprakt. Bij temperaturen onder 0^/32^ worden sommige kettingolien te dik, wat kan leiden tot beschadiging van de onderdelen van de oliepomp.

• Gebruik de aanbevolen snijuitrusting. Raadpleeg Accessoires op pagina 74.

De kettingolietank vullen

• Verwijder de dop van de hettingolietank.
  Vul de kettingolietank met kettingolie.
• Plaats de dop goed terug.

Let op: Om te zien waar de kettingolietank op uw product is, raadpleegt u Productoverzicht op pagina 40.

Informatie over terugslag

WAARSCHUWING: Als gevolg van terugslag kuren de gebruiker en anderen ernstig of dodelijk letsel oplopen. Om de risico's te beperken, moet u de oorzaken van terugslag kennen en weten hoe u terugslag kunt voorkomen.

Terugslag vindt plaats wanner de terugslagrisico-sector van het zaagblad in contact komt met een voorwerp. Een terugslag kan plotseling en met grote kracht optreden, waardoor het product richting de gebruiker worden geworpen.

Terugslag gebeurt allijd in de richting van de geleider. Meestal raakt het product de gebruiker, maar het kan ook in een andere richting bewegen. De bewegingsrichting worden bepaald door de manier waarop u het product gebruikt op het moment dat de terugslag optreedt.

Een Kleinere neusradius vermindert de kracht van de terugslag.

Gebruik een zaagketting met geringe terugslag om de effecten van terugslag te beperken. Laat de terugslagzone geen objecten raken.

WAARSCHUWING: Geen enkele
zaagketting kan terugslag volledig
voorkomen. Volg altijd de instructies.

Veelgestelde vragen over terugslag

• ZalIRST hand de hettingrem bij terugslag altijd activeren?

Nee. Er is enige kracht nodig om de handbescherming vooraar voren te duwen. Als u onvoldoende kracht gebruikt, wordt de kettingrem Niet ingeschakeld. Bovendien moet u het product stevig vasthouden met beiden handgrepenijdens gebruik. Bij terugslag is het möglichk dat de kettingrem de zaagketting Niet stopt voordat deze u raakt. In sommige posities kutu met uw hand nicht bij de handbescherming voor om de kettingrem te activeren.

• Zal het traagheidsmechanisme de kettingrem bij terugslag algijd activeren?

Nee. Ten eerste要去 de kettingrem correct werkken. Zie De kettingrem controlleren op pagina 61 voor instructies over het controlleren van de kettingrem. We raden aan deze controle altijd uit te voeren voor u het product gebruikt. Ten tweede要去 de terugslag voldoende sterk zijn om de kettingrem te activeren. Als de kettingrem te gevoelig is, kanDEX inschakelen tijdens ruw gebruik.

• Zal de kettingrem Hij bij terugslag algid beschemmen gegen letsel?

Nee, de kettingrem要去 goed werken om bescherming te konnen bieden. Bij een terugslag要去 de kettingrem geactiveerd worden om de zaagketting te stoppen. Als u zich dicht bij het zaagblad bevindt, is het möglichk dat de kettingrem de zaagketting Niet op tijd stopt voordat deze u raakt.

WAARSCHUWING: Alleen met een juiste werktechniek kurz u terugslag voorkomen.

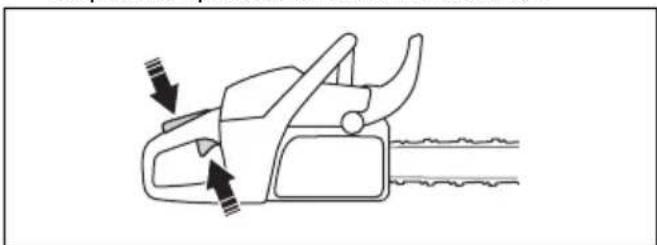

Product starten

WAARSCHUWING: Zet uw voeten in een stabiele positie wanner u de motor start.

WAARSCHUWING: Als de zaagketting bij stationair toerental draait, neem dan contact op met uw servicedaler en gebruik het product Niet.

WAARSCHUWING: De kettingrem moet geactiveerd zich wanneer u de kettingzaag start, om de kans op letsel te beperken.

1. Duw de voorste bescherming waar voren om de kettingrem in te schakelen.

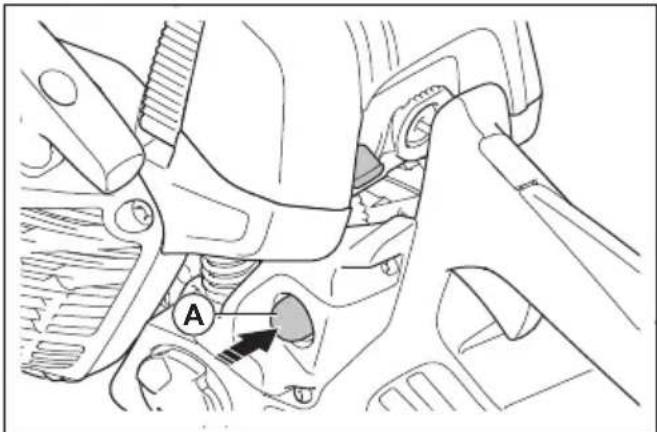

2. Druk de primerbalg van de brandstofpomp (A) 6 maal in.

1. Plaats het product op de grond.
2. Plaats uw linkerhand op de voorhandgreep.
3. Plaats uwrechtervaet in de voetgreep op dechterhandgreep.
4. Trek aan de greedp van het startkoord totdat de motor start.

WAARSCHUWING: Wikkel het startkoord nicht rond uw hand.

1. Druk na een aantal seconden op de gashendel om het product op stationair toerental te zetten.

1. Trek de handbescherming vooraarachten om de kettingrem te ontgrendelen.

1. Gebruik het product.

Het product stoppen

1. Houd de stopschakelaar ingedrukt om de motor te stoppen.

Trekslag en duwslag

U kunt met het product op twee manieren hout zagen.

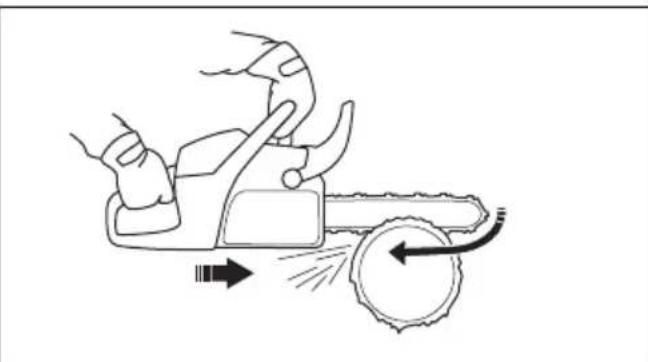

• U zaagt met een trekkende ketting wanner u zaagt met de onderzijde van de geleider. De zaagketting wordenijdens het zagen door deBoom getrokken. In deze positie hebt u een betere controle over het product en de positie van de terugslagzone.

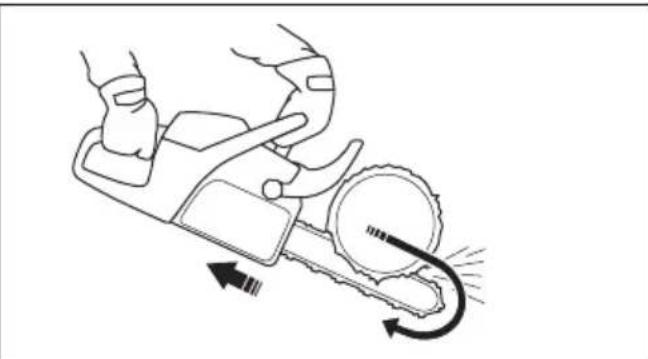

• U zaagt met een duwende ketting wanner u zaagt met de bovenzijde van de geleider. De zaagketting duwt het product in de richting van de gebruiker.

WAARSCHUWING: Als de zaagketting vastraakt in de boomstam, kan het productaar u toe worden geduwd. Houd het product stevig vast en zorg ervoor dat de terugslagrisico-sector van het zaagblad Niet de boom raakt en een terugslagveroorzaakt.

Zaagtechnieken gebruiken

WAARSCHUWING: Gebruik volgas tijdens het zagen en breng het toerental terug maar stationair na elke zaagsnede.

OPGELET: De motor kan beschadigd raken als hij te lang op vol vermogen draait bij nullast.

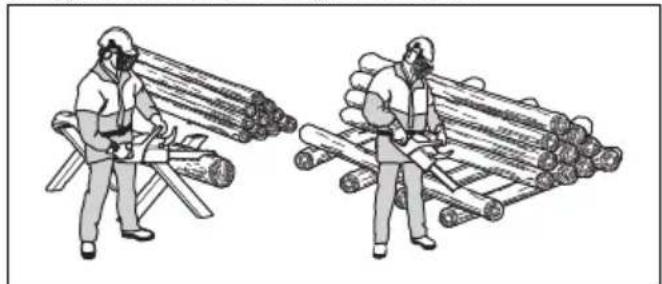

1. Leg de stam op een zaagbok of steun.

WAARSCHUWING: Zaag stammen nicht als deze op een stapel liggen. Dat verhoogt het risico op terugslag en kan ernstig of fataal letsel toebrengen.

1. Verwijder de doorgezaagde stukken uit het werkterrein.

WAARSCHUWING:

Doorgezaagde stukken op het werkterrein verhogen het risico op terugslag en verliezen van uw evenwicht.

De schorssteun gebruiken

1. Plaats de schorssteun in de stam van deBoom.

2. Geef vol gas en draai het product. Houd de schorssteun gegen de stam. Met deze procedure is het eenvoudiger om de kracht uit te oefenen die nodig is om de stam door te zagen.

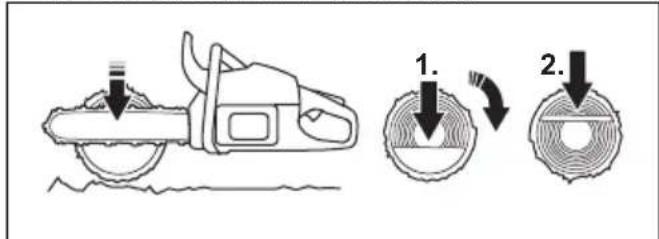

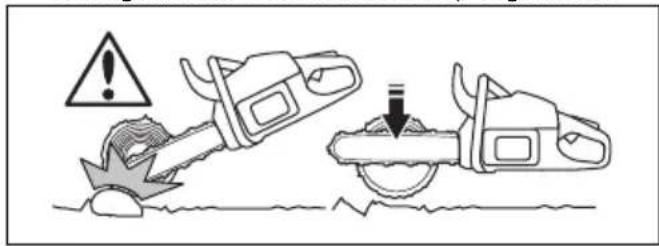

Stammen zagen op de grond

1. Zaag de stam met een trekslag. Gebruik het volle vermogen, maar wees voorbereid op ongelukken.

WAARSCHUWING: Zorg dat de zaagketting de grond Niet raakt wanner u de zaagsnede voltoit.

1. Zaag ongeveer 13 door de stam en stop dan. Roteer de stam en zaag van de andere kant.

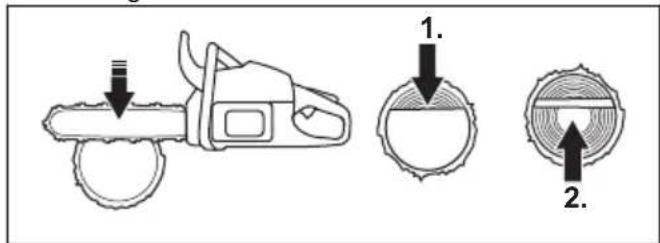

Een stam doorzagen met ondersteuning aan een uiteinde

WAARSCHUWING: Zorg dat de stam Niet breekt tijdens het zagen. Volg de onderstaande instructies.

1. Zaag de stam ongeveer 13 door met een duwslag.

2. Zaag de stam door met een trekslag totdat de twee zaagsneden elkaar raken.

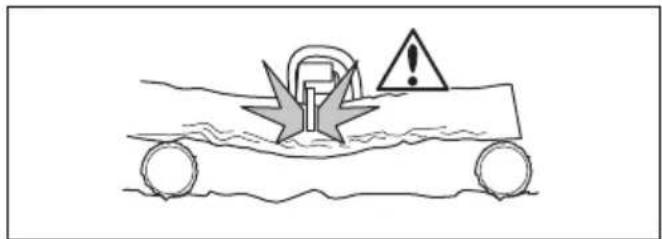

Een stam doorzagen met ondersteuning aan twee uiteinden

WAARSCHUWING: Zorg dat de zaagketting Niet vstraakt in de stam tijdens het zagen. Volg de onderstaande instructies.

1. Zaag de stam ongeveer 13 door met een trekslag.
2. Zaag de rest van de stam door met een duwslag om de zaagsnede te voltooien.

WAARSCHUWING: Stop de motor als de zaagketting vastraakt in de stam. Gebruik een hefboom om de zaagsnede te openen en het product te verwijderen. Probeer het product Niet met de hand los te trekken. Dit kan leiden tot letsel wonneer he product plotseling losschiet.

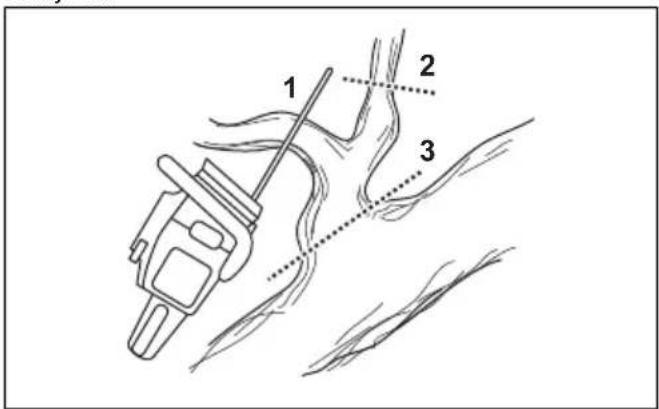

De snoeitechnieken gebruiken

Let op: Gebruik de zaagtechniek voor/DDke takken. Zie Zaagtechnieken gebruiken op pagina 53.

WAARSCHUWING: Het
ongevalsrisico is erg groot wanner u de
sneoechniek gebruikt. Zie Informatie over
terugslag op pagina 51 voor instructies over
het voorkomen van terugslag.

WAARSCHUWING: Snoei takken een voor een. Wees voorzichtig met het verwijderen vankleine takken en zaag nooit meerdere struiken ofkleine takken tegelijk door.Kleine takken hun klem kome te zitten in de zaagketting en veilig gebruik van het product verhinderen.

Let op: Zaag de takken indien nodig stukje voor stukje af.

1. Verwijder de takken aan de rechtzerijde van de stam.

a) Houd het zaagblad aan de rechterkant van de stam en de romp van het product gegen de stam.
b) Selecteer de toepasselijkke zaagtechniek voor de spanning in de tak.

WAARSCHUWING: Als

u Niet zeker weet hoe u de tak moet doorzagen, neemt u contact op met een professionele kettingzaaggebruiker voordat u verder gaat.

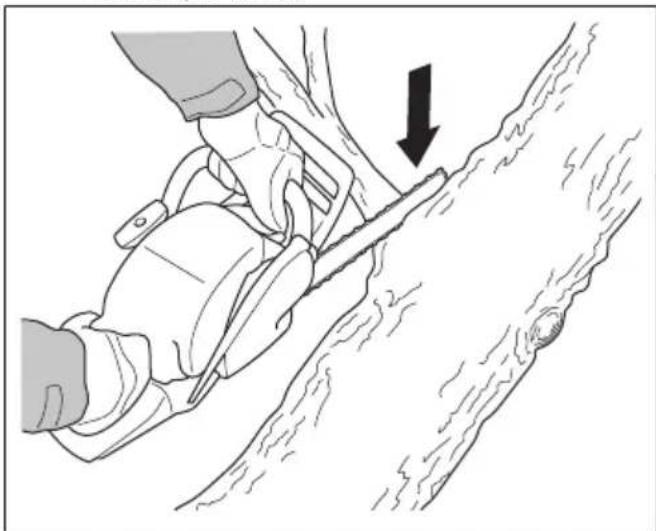

1. Verwijder de takken op de bovenkant van de stam.

a) Houd het product op de stam en LAST het zaagblad langs de stam bewegen.

b) Zaag de stam door met een duwslag.

1. Verwijder de takken aan de linkerzijde van de stam.

a) Selecteer de toepasselijkke zaagtechniek voor de spanning in de tak.

WAARSCHUWING: Als

u Niet zeker weet hoe u de tak moet doorzagen, neemt u contact op met een professionele kettingzaaggebruiker voordat u verder gaat.

Zie Bomen en takken zagen die onder spanning staan op pagina 58 voor instructies over het zagen van takken die onder spanning staan.

De boomveltechniek gebruiken

WAARSCHUWING: Een boom

vellen vergt veel ervaring. Woon indien möglich een cursus voor het gebruik van een kettingzaag bij. Neem contact op met een gebruiker met ervaring voor meer informatie.

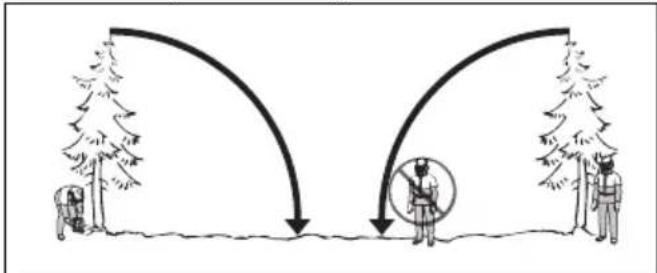

Veilige afstand houden

1. Zorg dat omstanders op veilige afstand staan: minstens 2,5 keer de lengte van de boom.

1. Zorg ervoor dat niemand zich voor en tijdens het vellen in de risicozone bevindt.

De valrichting bepalen

1. Bepaal in welke richting de boom moet vallen. De boom moet zodanig vallen dat u de stam gemakkelijk kan Snoeien en zagen. Het is belangrijk dat u stabel staat en veilig kan bewegen.

WAARSCHUWING: Als het gevaarlijk of Niet möglichk is de boom in zich naturulijke richting te latent vallen,That de boom dan in een andere richting vallen.

1. Bepaal de natuurlijke valrichting van de boom. Denk bijvoorbeeld aan de helling en kromming van de boom, windrichting, locatie van de takken en het gewicht van sneeuw.
2. Controller of er obstakels zich, zoals andere bomen, hoogspanningsmasten, wegen en/of gebouwen.
3. Controller de stam op beschadigingen en rotte plekken.

WAARSCHUWING: Een rotte plek in de stam kan tot gevolg hebben dat deBoom valt voordat u hem volledig hebt doorgezaagd.

1. Zorg dat de boom vrij is van beschadigde of dode takken die kuren afbreken en u raken tijdens het vellen.

2. Zorg dat deBoom Niet gegen een andereboom valt. Het is gevaarlijk om een vastgeraatke boom op de grond te krijgen en het ongevalsrisico is erg groot. Zie Een vastgeraatke boom losmaken op pagina 58.

WAARSCHUWING: Bij

belangrjke bewerkingen, moet u uw gehoorbescherming verwijderen zodra de boom is geveld. Het is belangrijk dat u omgevingsgeluid en waarschuwingen kunt horen.

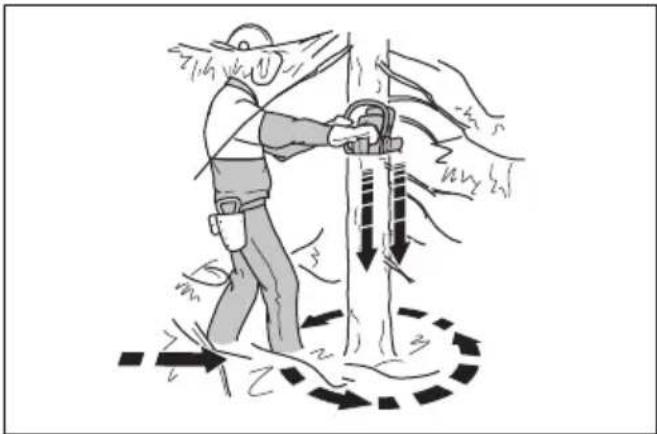

De stam ontdoen van takken en een vrij pad maken

Zaag alle takken vanaf schouderhoogte maar beneden af.

1. Zaag door met een trekslag van boven maar beneden. Zorg dat de boom:tussen u en het product staat.

1. Zorg dat de werkomgeving rond deBoom vrij is van ondergroei. Verwijder het afgezaagde materiaaluit de werkomgeving.
2. Controller de omgeving op obstakels Zoals stenen, takken en gaten. Er moet een obstakelvrij vluchtpad zich wonneer de boom valt. De vluchtweg moet in een hoek van circa 135 graden (schuin awhiles) gegenover de geplande valrichting liggen.

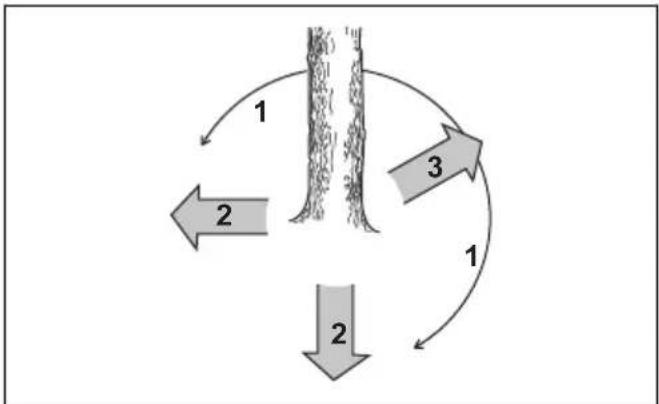

3. De gevarenzone
   2.De vluchtweg
4. De valrichting

Boom kappen

Husqvarna raadt u aan de inkepingen aan te brengen en verrolgens gebruik te make n van de veilige hoekmethode bij het vellen van een boom. De veilige hoekmethode helpt u een juist scharnierstuk te make n en de valrichting te sturen.

WAARSCHUWING: Vel geen bomen met een diameter die groter is dan twee koer de zaagbladlengthe. Hiervoor moet u speciale training volgen.

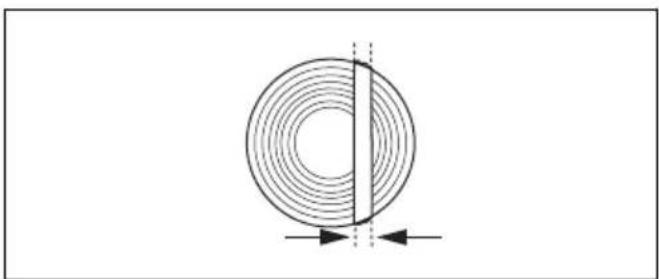

Het scharnierstuk

De belangrijkste procedureijdens het vellen van een boom is het makeen van het juiste scharnierstuk. Met een juist scharnierstuk stuart u de valrichting en zorgt u dat de velprocedure veilig verloopt.

De dikte van het scharnierstuk moet gelijk,zijn aan en minimaal 10% zijn van de boomdiameter.

WAARSCHUWING: Als het scharnierstuk onjuist of te dun is, hebt u geen controle over de valrichting.

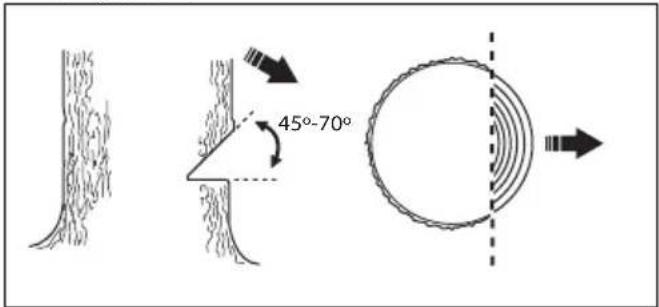

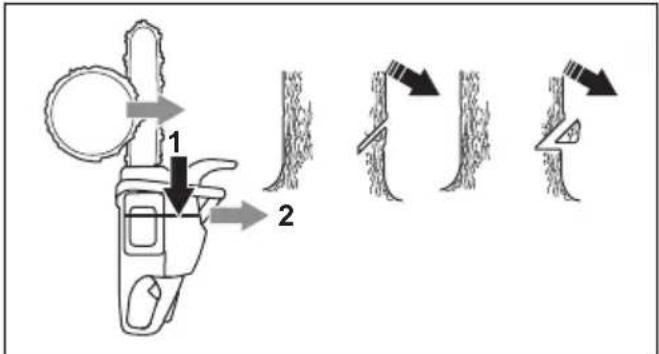

Richtingssneden aanbrengen

1. Maak de inkepingen tot op 14 van de diameter van de boom. De bovenste en onderste inkepingen要去en in een hoek van 45^ - 70^ van elkaar worden aangebracht.

a) Maak de bovenste inkeping. Lijn de markings (1) voor de valrichting op het product uit met de valrichting (2) van de boom. Blijf awhile het product en links van de boom staan. Zaag met een korte trekslag.
b) Maak de onderste inkeping. Zorg dat het uiteinde van de onderste inkeping op hetzelfde punt uitkomt als dat van de bovenste inkeping.

1. Zorg dat de onderste inkening horizontaal is en onder een hoek van 90^ ten opzichte van de valrichting.

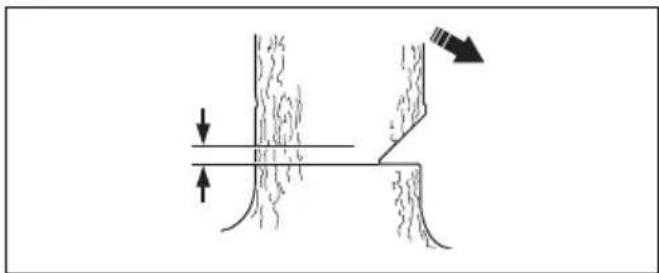

De veilige hoek-methode gebruiken

De zaagsnede moet iets boven de inkeping worden aangebracht.

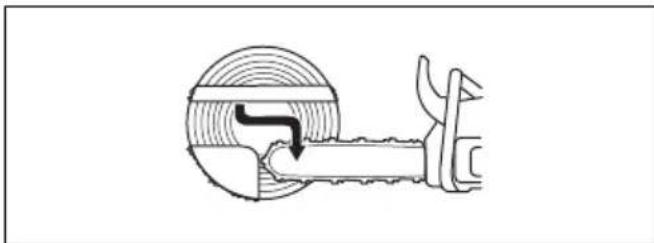

WAARSCHUWING: Wees

voorzichtig wanner u zaagt met de punt van het zaagblad. Begin te zagen met het onderste deel van de punt van het zaagblad wanner u een boring in de stam maakt.

1. Als de bruikbare zaaglente langer is dan de diameter van de boom, voer dan deze stappen (a-d)uit.

a) Maak een boring recht in de stam om de breedte van het scharmierstuk te voltooien.

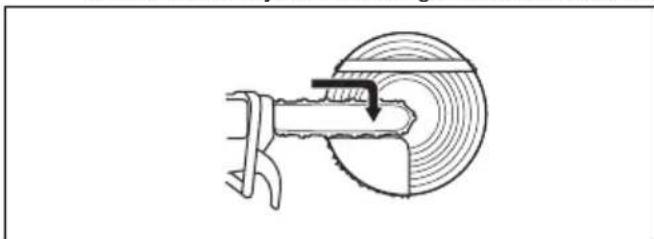

b) Zaag de stam door met een trekslag tot ongeveer 13 van de stam overblijft.
c) Trek het zaagblad 5-10 cm maarachten.
d) Zaag door de rest van de stam om een veilige hoek te voltooien van 5-10 cm breed.

1. Als de bruikbare zaaglente korter is dan de diameter van de boom, voer dan deze stappen (a-d)uit.

a) Maak een boring recht in de stam. De boring要去 zich uitsrekken tot 3/5 van de boomdiameter.
b) Zaag de rest van de stam door met een trekslag.

c) Zaagrecht indestam vanafdeanderekant van deboomomhet scharnierstuktevoltooien.
d) Zaag de stam door met een duwslag tot 1/3 van de stam overblijft om de veilige hoek te voltooien.

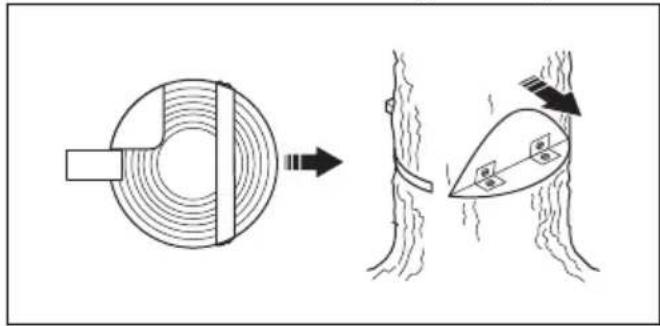

1. Plaatsrecht van achteren een wig in de zaagsnede.

1. Zaag de hoek door om de boom te lately vallen.

Let op: Als de boom nicht valt, sla dan op de wig tot dit wel het geval is.

1. Wanner de boom begint te vallen, gebruik dan de vluchtweg om weg te stappen van de boom. Stap minimaal 5 m weg van de boom.

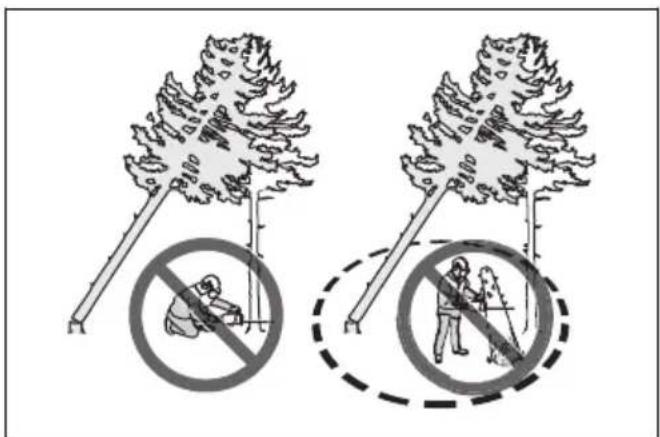

Een vastgeraakte boom losmaken

WAARSCHUWING: Het is erg gevaarlijk om een vastgeraakteBoom op de grond te krijgen en het ongevalsrisico is erg groot. Blijuit de buurt van de risicozone en probeer een vastgeraakte boom Niet te vellen.

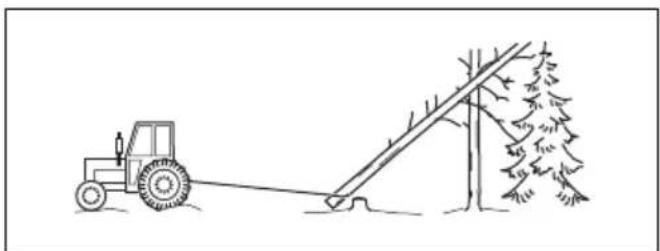

De veiligste methode is om een van de volgende lieren te gebruiken:

Gemonteerd op een trekker

Draagbaar

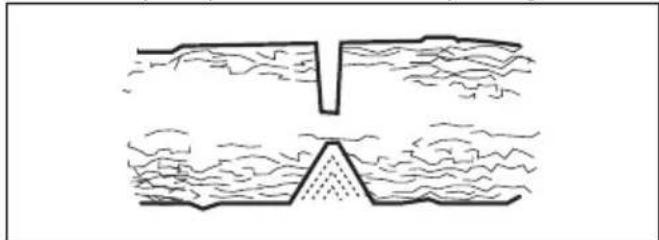

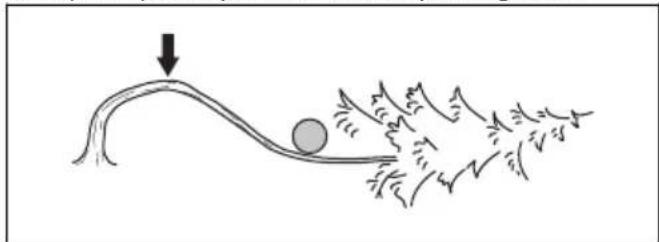

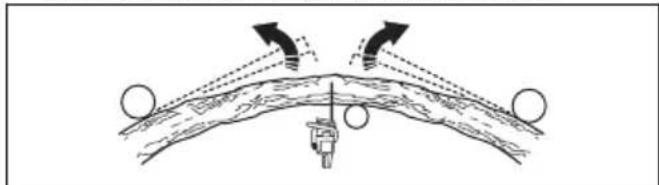

Bomen en takken zagen die onder spanning staan

1. Bepaal welke kant van deBoom of takken onder spanning staat.
2. Bepaal op welt punt de meeste spanning staat.

1. Bepaal de veiligste methode om de spanning af te latent.

Let op: In sommige situatuies is het alleen veilig om een lier te gebruiken en Niet uw product.

1. Ga op een plek staan waar deBoom of tak u zich kan raken wonneer de spanning worden afgelaten.

1. Maak een of meerdere sden van voldoende diepte om de spanning af te lately. Zaag op of bij het punt van maximale spanning. Zorg dat de boom of tak breekt op het punt met maximale spanning.

WAARSCHUWING: Zaag een boom of tak die onder spanning staat nooit helemaal door.

WAARSCHUWING: Wees zeer voorzichtig wonneer u een boom zaagt die gespannen staat. De kans bestaat dat deBoom erg snel beweegt voor of na het zagen. Als u op de verkeerde positie staat of verkeerd zaagt, loopt u het risico op ernstig letsel.

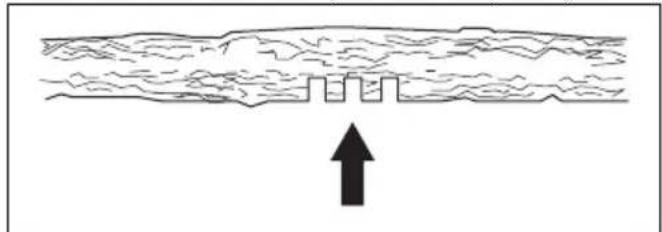

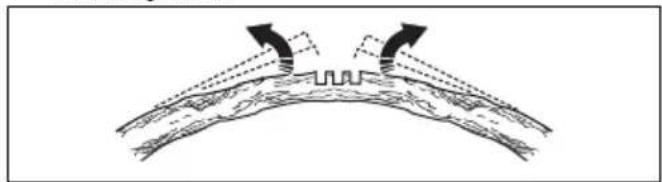

1. Als u de boom of tak dwars moet doorzagen, breng dan 2 tot 3 sinedes aan met 2,5 cm (1 inch) ruimte ertussen en met een diepte van 5 cm (2 inch).

1. Blijf zagen tot de boom/tak buigt en de spanning wordt afgelaten.

1. Zaag de boom/tak vanaf de andere kant van de kromming, nadat de spanning is afgelaten.

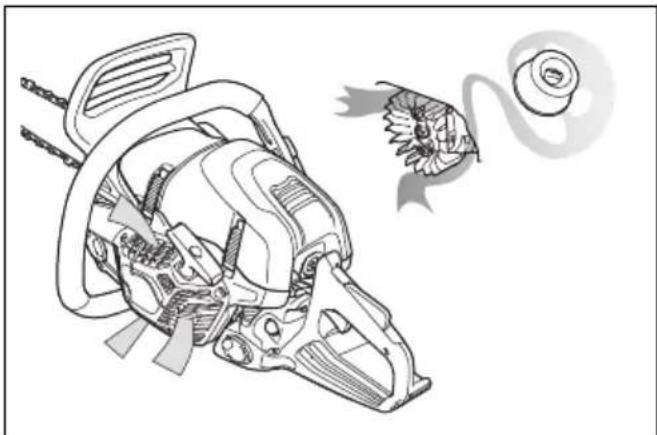

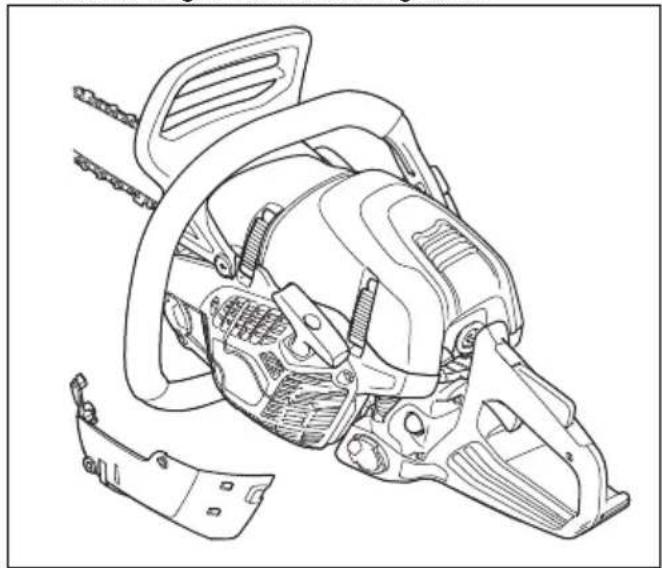

Het product gebruiken bij koud weer

OPGELET: Bij sneeuw en koud waar hunnen gebruiksproblemen optreden. Risico van te lage motortemperatuur of ijs op de gashendelbehuzing.

1. Bekleed een deel van de luchtinlaat op de startmotor om de temperatuur van de motor te verhogen.
2. Voor temperatenlager dan -5^ of gebruik in de sneeuw is een winterkap beschikbaar.Monteer de winterkap op het starterhuis.De winterkap vermindert de stroom van koele lucht en houdt sneeuw weg van het luchtfiltergebied.

Let op: De winterkap is als accessoire leverbaar.

OPGELET: Verwijder de winterkap als de temperatuur hoger is dan -5^ / 23 ^ F. Risico op te hoge motortemperatuur en schade aan de motor.

Elektrisch verwarmde handgrepen (564XPG)

Het product heeft verwarmde vooren weiterhandgrepen. De elektrische verwarmingselementen worden gevoed door een generator.

Druk de schakelaar in de richting van de pijl om de functie in te schakelen. Druk de schakelaar in de tegengestelde richting om de functie uit te schakelen.

Onderhoud

Inleiding

begrepen voordat u onderhoud aan het product gaat uitvoeren.

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en

Onderhoudsschema

Dagelijks onderhoud Wekelijks onderhoud	oud Maandelijks onderhoud
Maak het luchtfilter schoon. Zie Het luchtfilter reinigen op pagina 64.
ReinigCUSussen de ribben van de cilin-der.
Reinigde externe onderdelen van het product en zorg dat de handgrepen vrij় van olie.	Reinighet koelsysteme. Zie Koelsystem reinigen op pagina 70.	Controler de remband. Zie De rem-band controlleren op pagina 61.
Controler de gashendel en de gas-hendelingvergrendeling. Zie De gas-hendel en de vergrendeling van de gashendel controlleren op pagina 62.	Controler de starter, het startkoord en de terugspringveer.	Zorg ervoor dat het middenstuk van de koppeleling, de koppelingsstrommel en de koppelingsveer nicht versleten of beschadigd়n.
Zorgervoor dat de trillingsdempers Niet beschadigd়n.	Smeer het naaldlager. Zie Het naald-lager smeren op pagina 68	Reinigde bougie. Zie De bougie con-troleren op pagina 65.
Reinigencontroleer de kettingrem. Zie De kettingrem controlleren op pagina 61.	Verwijder eventuele bramen op de randen van het zaagblad. Zie De ge-leider controlleren op pagina 69.	Reinigde externe onderdelen van de carburateur.
Controler de kettingvanger. Zie De kettingvanger controlleren op pagina 62.	Reinigof verrang het vorkenschemop op de geluidemper. Zie Geluiddem-per controlleren op pagina 62.	Controler het brandstofffilter en de brandstoffleiding. Vervang indien no-dig.

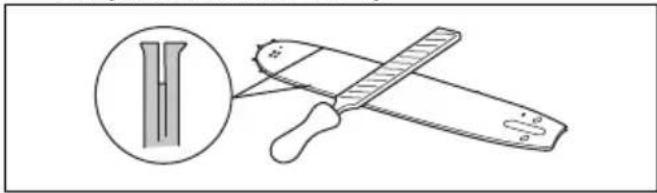

Draai het zaagblad, controlleredre smeeropening en reinigde groef in het zaagblad. Zie De geleider contro-leren op pagina 69.	Maak het luchtfiltergebied schoon. Zie Koelsystem reinigen op pagina 70.	Controler alle kabels en aansluitin-gen.
Controler of het zaagblad en de zaagketting voldoende oliesmering krijgen.	Reinigof verrang het luchtfilter. Zie Het luchtfilter reinigen op pagina 64.	Leeg de brandstoftank.
Controler de zaagketting. Zie De spanning van de zaagketting afstel-len op pagina 67.		Leeg de olietank.
Slijp de zaagketting en controlleredre spanning. Zie De spanning van de zaagketting afstellen op pagina 67.
Controler het aandrijfkettingwiel. Zie Het rim-aandriiftandwieI controlleren op pagina 68.
Reinigde luchtinlaat op de starter.

Dagelijks onderhoud Wekelijks onderhoud Maandelijks onderhoud
Controller of moeren en schroeven goed vastgedraaid zich.
Controller de stopschakelaar. Zie Stopschakelaar controlleren op pagi- na 62.
Controller of er geen brandstofuit de motor, tank of brandstofleidingen lekt.
Zorg dat de zaagketting nicht draait wanneer de motor stationair draait.
Zorg dat de rechterhandbescherming Niet beschadigd is.
Controller of de geluidemper cor- rect is bevestigd, nicht is beschadigd en of er geen delen van de demper ontbreken.

De veiligheidsvoorzieningen op het product onderhonden en controleren

De remband controlleren

1. Verwijder met een borstel houtstof, hors en vuil van de kettingrem en de koppelingsstrommel. Vuil en slijtage hebben een negatieve invloed op het remvermogen.

1. Controller de remband. De remvoering moet op het dunste punt minstens 0,6 mm (0,024 inch) dik়.

De terugslagbeveiliging en de kettingremactivering controleren

1. Zorg ervoor dat de terugslagbeveiliging geen beschadigingen vertoont, zoals scheuren.
2. Controller of de terugslagbeveiliging vrij beweegt en of deze veilig op het koppelingsdeksen is bevestigd.

1. Houd het product met 2 handen boven een boomstronk of een ander stabel oppervlak.

WAARSCHUWING: De motor dient uitgeschakeld teijken.

1. Laat de voorhandgreep los en LAST de punt van het zaagblad gegen de stomp vallen.

1. Controller of de kettingrem worden ingeschakeld wanner de punt van het zaagblad de boomstronk raakt.

De kettingrem controlleren

1. Start het product. Raadpleeg Product starten op pagina 51 voor instructies.

WAARSCHUWING: Zorg ervoor dat de zaagketting Niet in aanraking komt met de grond of andere objcten.

1. Houd het product stevig vast.

2. Geef volgas en draai uw linkerpols gegen de terugslagbeveiliging om de kettingrem te activeren. De zaagketting moet onmiddelijk stoppen.

zaagketting draaait werwijl de gashendel in de stationaire stand staat.

1. Laat volgas los.

WAARSCHUWING: Laat het voorste handvat Niet los.

De gashendel en de vergrendeling van de gashendel controlleren

1. Controller of de gashendel en de gashendelvergrendeling vrij bewegen en of deretourveer correct werkt.

1. Duw de gashendelvergrendeling omlaag en controllerer of ze terugkeert maar de oorspronkelijkke stand wanner u hem loslaat.

1. Controller of de gashendel vergrendeld is in de stationaire stand wanner de gashendelvergrendeling wordt losgelaten.

1. Start het product en LAST het op vol vermogen werken.
2. Laat de gashendel los en controller of de zaagketting stopt en blijft stilstaan.

WAARSCHUWING: Neem contact op met uw service dealer als de

De kettingvanger controleren

1. Zorg ervoor dat de kettingvanger Niet beschadigd is.
2. Zorg ervoor dat de kettingvanger stabel is en bevestigd aan de romp van het product.

Controleer de rechterhandbescherming

Zorg ervoor dat de rechterhandbescherming geen beschadigingen heeft, zoals scheuren.

Trillingsdempingssysteme controleren

1. Controller de trillingdempers op scheuren of verrorming.
2. Controller of de trillingdempers op de juiste wijze bijn bevestigd op de motor en de handgreep.

Raadpleeg Productverzicht op pagina 40 voor informatie over de locatie van het trillingdempingssystem op uw product.

Stopschakelaar controlleren

1. Start de motor.
2. Houd de stop-schakelaar ingedrukt in de STOP-stand. De motor要去 uitschakelen.

Geluidemper controeren

WAARSCHUWING: Een gebruike geluidemper/vonkenscherm en het montageoppervlak van het vonkenscherm konnen afzettingen

van verbrandingsdeeltjes bevatten die kankerverwekkend können zijn. Om huidcontact en inademing van dergelijk deeltjes te voorkomen bij het reinigen en/of onderhonden van het vonkenscherm, moet u altiid het volgende doeen:

• draag handschoenen;
• reinig en/of voer onderhoud UIT in een ruimte met een goede luchtstroom;
• gebruik geen perslucht om het vonkenschemr te reinigen;
• gebruik een staalborstel en borstel van uw lichaam af wanner u het vonkenschem schoonmaakt.

WAARSCHUWING: Gebruik nooit een product met een beschadigde geluidemper of een geluidemper die in slechte staat verkeert.

WAARSCHUWING: Gebruik een product Niet als het vonkenscherm op de geluidemper ontbreekt of beschadigd is.

1. Controller de geluidemper op beschadigingen.
2. Zorg ervoor dat de geluiddempoer correct aan het product is bevestigd.

Let op: Verwijder de geluidemper Niet van het product.

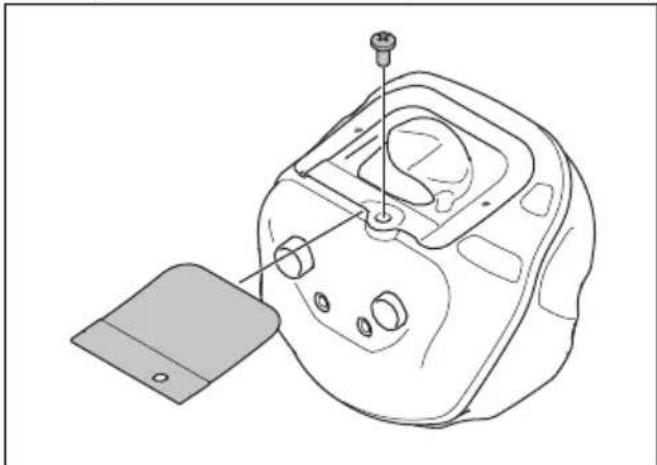

1. Verwijder de kap van de geluiddemper.

1. Reinig het vonkenschemerm wekelijks.

1. Vervang een beschadigd vonkenschemr.

OPGELET: Indien het vonkenscherm is verstopt, za het product oververhitten, waardoor de zuiger en cilinder beschadigd raken.

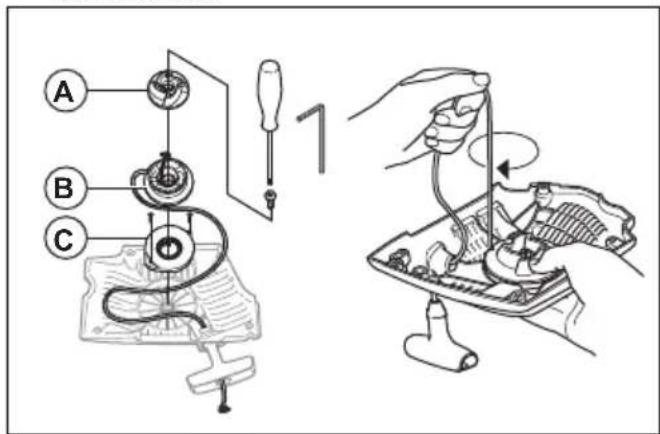

Een gebrozen of versleten startkoord verrangen

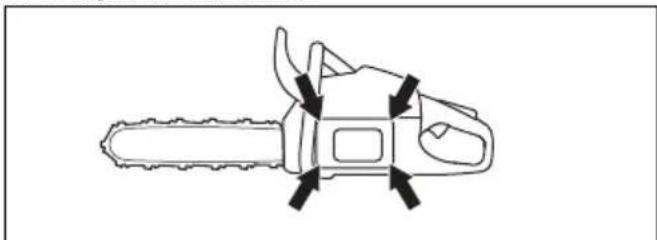

1. Draai de schroeven van het starterhuis los
2. Verwijder het starterhuis.

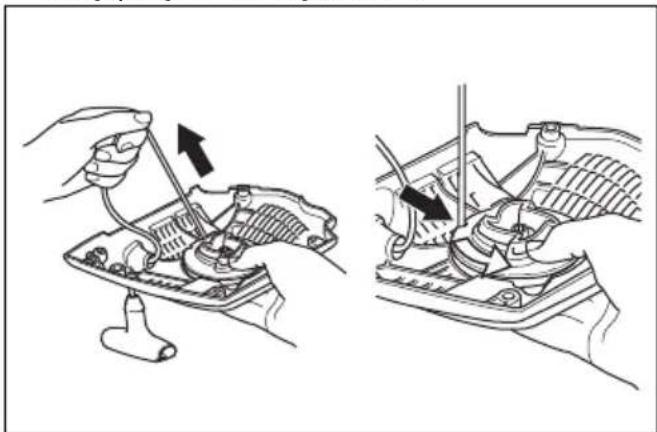

1. Trek het startkoord ongeveer 30 cm maar buiten en plaats het in de uitsparing op de poelie.
2. Laat de poelie langzaam anschteruit draaien om deterugspringveer te ontgrendelen.

1. Verwijder de middelste schroef, de meenemer (A), de veer (B) van de meenemer en de poelie (C).

WAARSCHUWING: Wees voorzichtig bij het verwangen van de

terugtreveer of het startkoord. De terugspringveer staat onder spanning wanner deze worden opgewiekeld in het starterhuis. Als u Niet voorzichtig bent, kan deze wordenuitgeworpen en letsel veroorzaken. Gebruik een beschermingsbril en beschermingshandschoenen.

1. Verwijder het oude startkoord van de greep en de poelie.
2. Bevestig een新模式 startkoord aan de poelie. Wikkel het startkoord ongeveer 3 omwentelingen rond de poelie.
3. Sluit de poelie aan op de terugspringveer. Het uiteinde van de terugspringveer moet in de poelie grijpen.
4. Monteer de veer van de meenemer, de meenemeren de middelste schroef.
5. Trek het startkoord door de opening in het starterhuis en de greep van het startkoord.
6. Maak daarna een stevige knoop in het uiteinde van het startkoord.

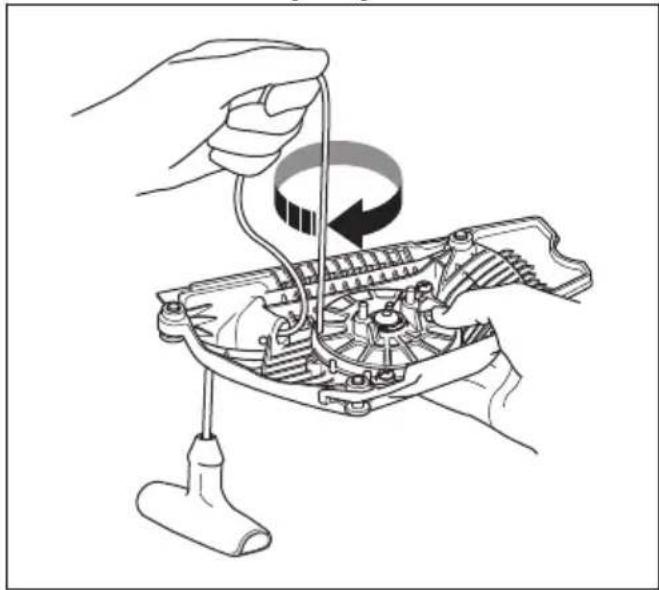

De terugspringveer spannen

1. Plaats het startkoord in de uitsparing van de poelie.
2. Draai de koordpoelie ongeveer 2 slagen rechtsom.
3. Plaats uw duim op de poelie.
4. Trek aan de handgreep van het startkoord en trek het startkoord volledig UIT.

5. Haal uw duim weg en LAST het startkoord los.

6. Controller of u de poelie 12 slag kurz draaien nadat het startkoord volledig is afgerold.

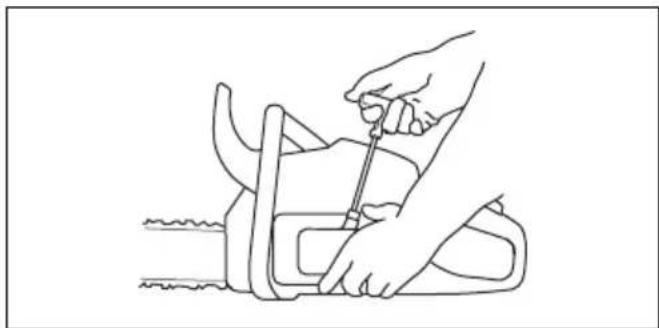

Het starterhuis op het product monteren

1. Trek eerst het startkoord volledig uit enplaats daarna de starter op het carter.
2. Laat het startkoord langzaam los totdat de poelie in de haken grijpt.
3. Draai de schroeven die de starter op zich plaats houden vast

Het luchtfilter reinigen

Reinig het luchtfilter regelmatig om vuil en stof te verwijderen. Hiermee voorkomt u startproblemen, vermogensverlies, slijtage van motoronderdelen en een hoger brandstofverbruik dan normal.

1. Verwijder de cilinderkap en het luchtfilter.
2. Gebruik een reinigingsmadel en water om het luchtfilter volledig te reinigen.

Let op: Een luchtfilter dat langeijd is gebruikt, kan nicht volledig worden gereinigd. Vervang het luchtfilter regelmatig en verwang een defect luchtfilter.altijd.

1. Installeer het luchtfilter en controllerer of het luchtfilter strak aansluit op de filterhouser.

Let op: U kunt verschillende soorten luchtfilters gebruiken met uw product, afhankelijk van de werkomstandigheden, het weeer of het seizoen. Neem voor meer informatie contact op met uw servicedealer.

De bougie controlleren

OPGELET: Gebruik de aanbevolen bougie. Zie Technische gegevens op pagina 73. Een onjuiste bougie kan leiden tot schade aan het product.

1. Als het product lastig te starten of gebruiken is, of als het product Niet goed werkdt bij stationair toerental, controller dan de bougie op afzettingen. Volg onderstaande stappen om ongewenste afzettingen op de elektroden van de bougie te voorkomen:

a) zorg dat het brandstofmengsel correct is.
b) zorg dat het luchtfilter schoon is.

1. Reinig de bougie als dazu vuil is.
2. Controller of de afstand tussen de elektroden 0,5 mm/0.020 inch bedraagt.

1. Vervang de bougie maandelijks of vaker, indien nodig.

Zaagketting slijpen Informatie over de geleider en zaagketting

WAARSCHUWING: Draag
veiligheidshandschoenen wonneer u
onderhoud aan de zaagketting uitvoert of de
zaagketting gezruikt. Ook een zaagketting
die nicht beweegt, kan verwondingen
veroorzaken.

Als het zaagblad of de zaagketting versleten of beschadigd is, moet u deze verrangen door een door Husqvarna aanbevolen combinatie van zaagblad en zaagketting. Zo blijven de veiligheidsfuncties van het product behouden. Zie Accessoires op pagina 74 voor een lijst met aanbevolen combinaties voor het verrangen van het zaagblad en de zaagketting.

• Zaagbladlengthe, inch/cm. Informatie over de lenghte van het zaagbladkest u meestal vinden op het achterste uiteinde van het zaagblad.

• Aantal tanden in het neuswiel (T).

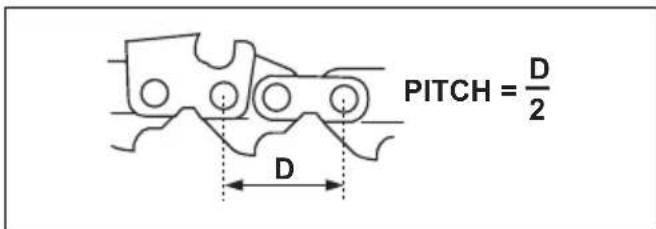

• Steek van de ketting, inch. De afstandussen de aandrijfschakels van de zaagketting, moet overeenkomen met de tandsteek van het neuswiel en het kettingaandrijfwiel.

Aantal aandrijfschakels (stuks). Het aantal aanrijfschakels worden bepaald door het type zaagblad.

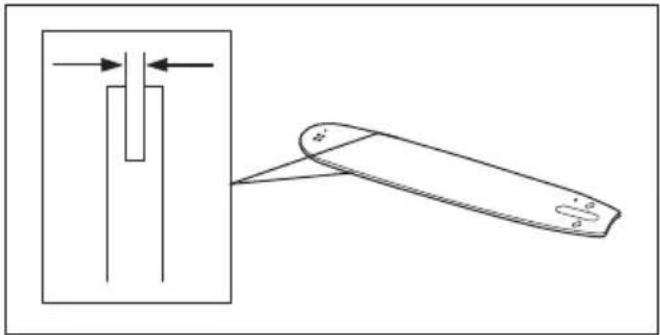

• Breedte geleidergroef, inch/mm. De breedte van de groef in het zaagblad要去gelijk+zijn aan de breedte van de aandrijschakels.

• Kettingolie-opening en opening voor kettingstrekkerpen. De geleider要去 aangepast zijn aan het product.

Breedte aandrijfschakel, mm/inch.

Algemene informatatie over het slijpen van zaagtanden

Gebruik geen ongeslepen zaagketting. Als de zaagketting bot is, dient u meer druk toe te passen om de geleider door het hout te drukken, wat de motor onnodig belast. Bij een botte zaagketting loopt u het risico de levensduur van de kettingzaag te verkorten. Als de zaagketting zeer bot is, ontstaat er inplaats van houtsnippers heel fjin zaagsel.

Een scherpe zaagketting zaagt door het hout en de houtsnippers worden lang en dik.

De zaagtand (A) en de dieptesteller (B) samen vormen het zagende deel van de zaagketting, de snijder. Het hoogteverschilussen de twee geeft de zaagdiepte (installing dieptesteller).

Denk bij het slijpen van een zaagketting aan het volgende:

Vijhoek.

• Snijhoek.

Vijlpositie.

• Diameter van de Ronde vijl.

Het is nicht makkelijk om zonder de juiste hulpmiddelen een zaagketting correct te slijpen. Gebruik een Husqvarna aanbevolen vrijmal. Deze helpt u om optimale zaagprestaties te bereiken en het risico op terugslag tot een minimum te beperken.

WAARSCHUWING: De terugslagkracht neemt aanzienlijk toe als u de slijpinstructies nicht volgt.

Let op: Zie De zaagtanden slijpen op pagina 67 voor informatatie over het slijpen van de zaagketting.

De zaagtanden slijpen

1. Gebruik voor het slijpen van de snijtanden een Ronde vijl en een vijlmal.

Let op: Raadpleeg Accessoires op pagina 74 voor informatie over welke vijl en vijlmal worden Husqvarna aangeraden voor uw zaagketting.

1. Plaats de vijilmal correct op de zaagtand. Raadpleeg de instructies die bij de vijilmal worden meegeleverd.
2. Beweeg de vijl vanaf de binnenkant van de snijtanden maar buiten. Verlaag de druk bij de trekslag.

1. Verwijder materiaal van een zijde van alle zaagtanden.
2. Draai het product om en verwijder het materiaal aan de andere kant.
3. Zorg ervoor dat alle zaagtandendezelfde lenghte haben.

Algemene informatatie over hoe u de hoogte van de dieptesteller aanpast.

De hoogte van de dieptesteller (C) neemt af wanner u de zaagtanden (A) slijpt. Voor maximale zaagprestaties moet u de vrijnesten verwijderen van de dieptesteller (B), zodat de dieptesteller de juiste hoogte heeft. Zie Hoogte van de dieptesteller aanpassen op pagina 67 voor instructies over hoe u voor de juiste hoogte van de dieptesteller zorgt voor uw zaagketting.

WAARSCHUWING: Een te hoge dieptesteller vergroot het terugslagrisico van de ketting!

Hoogte van de dieptesteller aanpassen

Voordat u de dieptesteller gaat instellen of de zaagtanden gaat slijpen, raadpleegt u Algemene informatie over hoe u de hoogte van de dieptesteller aanpast. op pagina 67voor instructies. We raden aan de snijdiepte bij te stellen na elke derde kettingslijpbeurt.

We raden u aan once dieptesteller voor de tanddiepte te gebruiken, om de juiste maat voor de tanddiepte en de juiste hoek van de dieptestellernok te krijgen.

1. Gebruik een platte vijl en een dieptestelgereedschap om de hoogte van de dieptesteller aan te passen. Gebruik alleen een door Husqvarna aanbevolen dieptestelgereedschap om de juiste tanddiepte en diepte-installling te verkrijgen.
2. Plaats de dieptesteller op de zaagketting.

Let op: Zie de verpakking van de dieptesteller voor meer informatie over het gebruik.

1. Gebruik de platte vijl om het gedeelte van de dieptesteller te verwijderen dat boven de dieptesteller uitsteekt.

De spanning van de zaagketting afstellen

WAARSCHUWING: Een zaagketting die nicht correct is gespannen, kan losschieten uit het zaagblad en ernstig of dodelijk letsel veroorzaken.

Een zaagketting rektuitijdens gebruik. Stel de zaagketting regelmatig af.

1. Maak de zaagbladmoeren los waarmee het koppelingsdeksel en de kettingrem zijn vergrendeld. Gebruik de combinatietang.

Let op: Sommige modellen haben slechts een zaagbladmoer.

1. Draai de zaagbladmoeren met de hand zo vast möglichk aan.
2. Til de voorkant van het zaagblad op en draai de stelschroef van de ketting aan. Gebruik de combinatietang.
3. Span de zaagketting aan totdat deze strak gegen het zaagblad aanligt maar toch nog met gemak kan bewegen.

1. Draai de zaagbladmoer vast met de combinatiesleutel en til hierbij tegelijkertijd de voorzijde van het zaagblad omhoog.

1. Controller of de zaagketting gemakkelijk met de hand kan worden rondgedraaid en of deze Niet doorhangt aan de onderkant van het zaagblad.

Let op: Raadpleeg Productverzicht op pagina 40voor de positie van de gettingspanschroef op uw product.

Smering van de zaagketting controlleren

1. Start de motor en LAST deze op driekwart van het maximale toerental draaien. Houd het zaagblad ongeveer 20 cm boven een oppervlak in een lichte kleur.
2. Als de kettingsmering correct is, ziet u na 1 minuut een duideliike olieljin op het oppervlak.

1. Indien de kettingsmering nicht correct werkt, controlleren dan het zaagblad. Zie De geleider controeren op pagina 69voor instructies. Neem contact op met uw servicedealer als de onderhoudsstappen Niet helpen.

Het rim-aandrijftandwiel controlleren

De koppelengstrommel is voorzien van een rim-aandrijftandwiel dat kan worden verrangen.

• Controller of het rim-aandrijftandwiel Niet verslen is. Neem contact op met uwplaatselijke Husqvarna servicedealer als deze verslen is.

Het naaldlager smeren

1. Trek de terugslagbeveiliging maar achefteren om de kettingrem uit te schakelen.
2. Draai de zaagbladmoeren los en verwijder het koppelingsdeksel.

Let op: Sommige modellen haben slechts een zaagbladmoer.

1. Plaats het product op een stabiele ondergrond met de koppelingsstrommelaar boven gericht.

2. Smeer het naaldlager met een Husqvarna smeerpistool. Gebruik voor het bijvullen van smeermiddel een smeermiddel van hoge kwaliteit.

Snijuitrusting controleren

1. Controller op scheurtjes in klinknagels en schakels en op losse schakels. Vervang indien nodig.

1. Controller of de zaagketting eenvoudig te buigen is. Vervang de zaagketting wonneer deze onbuigzaam is.

2. Vergelijk de zaagketting met een neue om te bepalen of de klinknagels en schakels versleten zijn.

3. Vervang de zaagketting wanner het langste deel van de zaagtand kleiner dan 4mm / 0,16 inch is. Vervang de zaagketting ook als er scheurtjes in de zaagtanden zitten.

De geleider controleren

1. Controller of het oliekanaal Niet verstopt is. Reinig indien nodig.

1. Controleer de randen van de geleider op bramen. Verwijder bramen met een vijl.

1. Reinig de groef in het zaagblad.

1. Controller de geleidergroef op slijtage. Vervang het zaagblad indien nodig.

1. Controller de punt van de geleider op ruwheid en overmatige slijtage.

1. Controller of het neuswiel van het zaagblad soepel draait en of de smeeropening in het neuswiel van het zaagblad open is. Maak schoon en smeer indien nodig.

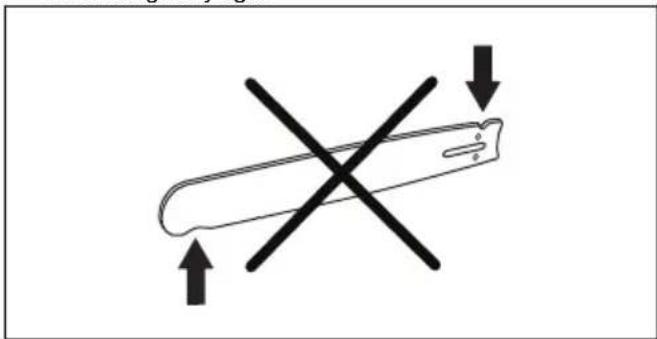

1. Draai de geleider dagelijks om de levensduur te verlengen.

Onderhoud uitvoeren aan de brandstoftank en de kettingolietank

• Tap regelmatig de brandstoftank en de kettingolietank af en reinig de tanks.
• Vervang het brandstofffilter Jaarliks of vaker, indien nodig.

OPGELET: Verontreinigingen in de tank können defecten veroorzaken.

Toevoer van de kettingolie afstellen

WAARSCHUWING: Stop de motor voordat u de oliepomp gaat afstellen.

1. Draai de stelschroef van de oliepomp. Gebruik een schroevendraaier of combinatietang.

a) Draai de stelschroef rechtsom om de hettingolietoevoer te verlagen.

b) Draai de stelschroef linksom om de kettingolietoevoer te verhogen.

Aanbevolen instellingen voor de oliepomp

• Zaagbladlengte 13-15 inch: minimaal debiet
• Zaagbladlengte 16-18 inch: gemiddeld debiet
• Zaagbladlengte 20-28 inch: maximaal debiet

Airlnjection™ is een centrifugaal luchtreinigungssystem dat stof en vuil verwijdert voordat de deeltjes door het luchtfilter worden opgevangen. Airlnjection™ verlengt de levensduur van het luchtfilter en de motor.

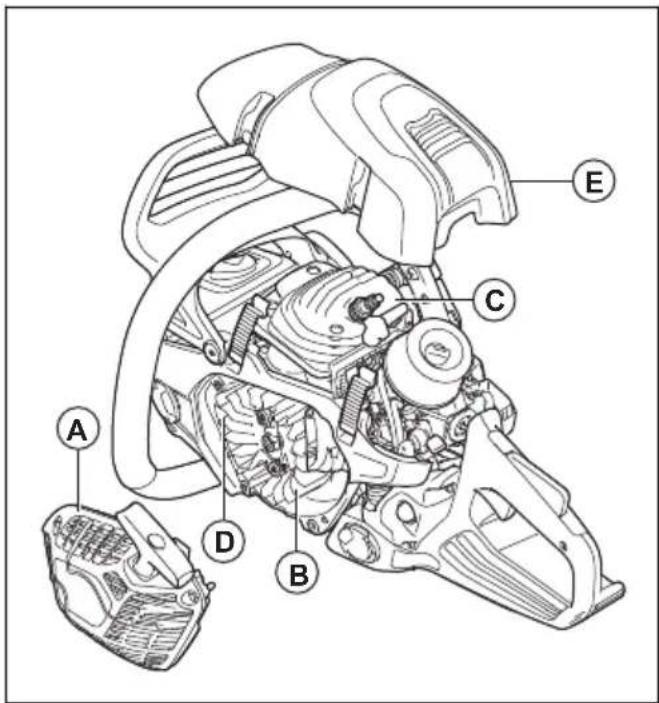

Het koelsysteme zorgt ervoor dat de motor Niet te warm wordt. Het koelsysteme bestaat uit de luchtinlaat op de startmotor (A), de koelvinnen op het vliegwiel (B), de

koelvinnen van de cilinder (C), het koelkanaal (D) en de cilinderkap (E).

1. Maak het koelsystem wekelijks schoon met een borstel, of vaker indien nodig.
2. Zorg ervoor dat het koelsystemeert Niet vuil of verstopt is.

OPGELET: Een vuil of verstopt koelsystem kan tot oververhitting en schade aan het product leiden.

Probleemoplossing

Te inspecteren onderdeel Mogelijk oorzaak Actie
Starterpallen De starterpallen zijn geblockeerd. Verstel of verrang de starterpallen.
		Reinig rondom de pallen.
		Neem contact op met een erkende serviceworkplaats.
Brandstoffank Verkeerd type brandstof.	Tap de brandstoffank af en vul hem
	met de juiste brandstof.
	De brandstoffank is gemvuld met kettingolie.
Geen ontstekingsvonk De bougie is vies of nat. Zorg ervoor dat de bougie droog en schoon is.
		De elektrodenafstand van de bougie is onjuist.
		Reinig de bougie. Controller of deelektrodenafstand correct is en of hetjuiste type bougie is gemonteerd.
		Raadpleeg Technische gegevens oppage 73 voor de juiste elektrodenafstand.

Te inspecteren onderdeel Mogelijk teoorzaak Actie
Bougie en cilinder De bougie zit los. Draai de bougie vast.
	De motor is verdronken. Verwijder en reinig de bougie. Plaats het product op+zijn Kant met de bou-gie-opening van u weg. Trek 6-8 koer aan het startkoord. Monteer de bou-gie en start de motor. Zie Product starten op pagina 51.

De motor start, maar werkt nicht goed of stopt opniew

Te inspecteren onderdeel Mogelijk oorzaak Actie
Brandstoftank Verkeerd type brandstof. Tap de brandstoftank af en vul hem met de juiste brandstof.
Brandstofsystem Verkeerde brandstofinstallingen. De kettingzaag kalibreert zichseltijdens bedrijf. Zie De motor kalibreren op pagina 72 Als de kettingzaag nicht goed werk,要去 u contact opnemen met een servicedealer.
Luchtfilter Verstopt luchtfilter. Reinig of verrang het luchtfilter.
Brandstofffilter Verstopt brandstofffilter. Vervang het brandstofffilter.
Brandstoffleiding Verstopte brandstofslang. Reinig de brandstoffleiding.

De motor start, maar accelereert nicht

Te inspecteren onderdeel	Mogelijk oorzaak Actie
- Luchtlekkage. Laat de gashendel los	wacht 5 se-	conden en druk verrolgens de gas-hendel opnieuw in. Als de motor nicht goed werkt, neem dan contact op met uw servicedaler.

De motor kalibreren

1. Zorg ervoor dat het luchtfilter en het brandstofffilter schoon zijn.
2. Start het product en LAST de motor warm worden.

3. Geef vol gas en zaag gedurende 1 minuut schijvenuit een boomstam. De stam要去en diameter van minimaal 30~cm hebben. Laat de gashendel volledig los en laat de motor tousen elke zaagsnede terugvallenaar stationair toerental.

4. Laat de motor 7 minuten stationair draaien.

5. Stop het product.

Vervoer, opslag en verwerking

Transport en opslag

• Controller voor opslag en vervoer van het producten de brandstof of er geen lekken of dampen zijn.
  Vonken of open vuur, bijv. van elektrische apparaten of ketels, hunnen tot brandleiden.
• Gebruik algid goedgekeurde containers voor opslag en transport van brandstof.
• Leeg voorafgaand aan transport of langdurige opslag de brandstof- en kettingolietanks. Voer de vloeistoffen af volgens deplaatselijk geldende wettelijk voorschriften.
• Gebruik de geleiderkap op het product om letsel of schade aan het product te voorkomen. Ook een zaagketting die Niet kan bewegen, kan ernstige verwondingen veroorzaken.
  Maak de bougiekap los en activeer de kettingrem.
• Bevestig het product stevig tijdens vervoer.

Uw product voorbereiden op langdurige opslag

1. Stop het product en LAST het afkoelen voordat u hetuit elkaar haalt.

2. Demonteer en reinig de zaagketting en de groef in het zaagblad.

OPGELET: Als u de zaagketting en het zaagblad Niet reinigt, können ze star of geblokkeerd raken.

1. Breng de geleiderkap aan.
2. Reinig het product. Zie Onderhoud op pagina 60 voor instructies.
3. Voer een volledige onderhoudsbeurt UIT.

Afvoeren

• Neem deplaatselijk geldende wet- en regelgeving voor recycling in acht.
• Voer alle chemicalien, Zoals olie of brandstof, af via een servicecentrum of een geschikte verwijderingslocatie.
• Wanner het product Niet langer in gebruik is, stuur het dan maar een Husqvarna dealer of voer het af via een recyclingslocatie.

Technische gegevens

Technische gegevens

	Husqvarna 564XP Husqvarna 564XPG
Motor
Cylinderinhoud, cm3	62,4 62,4
Stationair toerental, min-1(tpm) 2800	2800
Maximaal motorvermogen volgens ISO 7293, kW/hp @ min-1(tpm)	4,0/5,4 bij 10200 4,0/5,4 bij 10200
Ontstekingssysteme5
Bougie NGK CMR6H NGK CMR6H
Elektrodenafstand, mm 0,5 0,5
Brandstof-/smeersysteme
Inhoud brandstoftank, liter/cm3	0,64/640 0,64/640
Inhoud olietank, l/cm3	0,32/320 0,32/320
Type oliepomp Verstelhaar Verstelhaar
Gewicht
	Husqvarna 564XP Husqvarna 564XPG
Gewicht, kg 5,8 5,9
Geluidsemissies6
Geluidsvermogenniveau, gemeten dB(A)	117 117
Geluidsvermogenniveau, gegaran- deerd LWA dB(A)	119 119
Geluidsniveaus7
Equivalent geluidsdrukniveau bij hetoor van de gebruiker, dB(A)	106 106
Equivalente trillingsniveaus, a hveq8
Uitgerust met zaagketting C85, voor/chter, m/s2	3,3 3,0
Uitgerust met zaagketting S85, voor/chter, m/s2	3,1 3,7
Uitgerust met zaagketting H58, voor/chter, m/s2	3,7 3,1
Zaagketting/zaagblad
Type aandrijfkettingwiel/aantal tan-den	Rim/7 Rim/7
Zaagkettingtoerental op maximale mortoerental, m/s	21,3 21,3

Accessoires

Aanbevolen snijuitrusting

Kettingzaagmodellen Husqvarna 564XP, 564XPG zich op verilheid getest conform EN ISO 11681-1:2022 (Bosbouwmachines - Draagbare kettingzagen - Veiligheidseisen en beproeving) en voldoen aan de veriligheidseisen indien uitgerust met de hieronder vermelde combinaties van zaagblad en zaagketting.

Terugslag en neusradius zaagblad

Voor zaagbladen met een neustandwiel worden de neusradius gespecificeerd door het aantal tanden (bijv.

11T). Voor massieve zaagbladen worden de neusradius gespecifieerd door de grootte van de neusradius. Voor een bepaalde zaagbladlengthe kut u een zaagblad metkleinere neusradius gebruiken dan vermeld.

Let op: De effectieve zaaglengte is meestal 1 inch minder dan de nominale lenghte van de geleider.

Zaagblad Zaagketting
Lengte, inch/cm Kettingsteek, inch	Diepte, inch/mm Max. kopradius Type		Zaagblad- en	kettingcombina-ties
15/38	3/8 0,058/1,5	11T	Husqvarna C85Husqvarna S85	56
16/40 60
18/45		11T of 34 mm		68
20/50 72
22/55 11T 76
24/60 11T of 34 mm
28/70 11T 92
20/50 3/8 0,063/1,6	11T Husqvarna H58 72

Vijlbenodigdheden en vijlhoeken

Met een Husqvarna-vijilmal kut u de tanden in de juiste hoek vrijen. Wij raden u aan alttijd een Husqvarna-vijilmalte gebruiken voor het vrijen van uw zaagketting. De onderdeelnummers vindt u in onderstaande tabel.

Als u Niet zeker weet met welke zaagketting uw hettingzaag is uitergerust, bezoekt u www.husqvarna.com voor meer informatie.

C85	5,5 mm	586 93 86-01	0,65 mm	30°	60°
S85	5,5 mm	586 93 86-01	0,65 mm	30°	60°
H58	4,8 mm	505 69 81-09	0,65 mm	30°	85°

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaren onder once alleenverantwoordelijkheid dat het product:

Beschrijving Kettingzagen voor bosbouw

Merk Husqvarna

Type/model 564XP, 564XPG

Identificatie Seriennummers vanaf 2025 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Verordening Beschrijving
2006/42/EG "beteffende machines"
2014/30/EU "beteffende elektron magnetische compatibiliteit"
2000/14/EG "beteffende de geluidsemissies in het milieu"
2011/65/EU "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektrische apparatuur"

en dat de volgende normen en/of technische specifications zichtoegepast:EN ISO 12100:2010,EN ISO 14982:2009,EN ISO 11681-1:2022,EN IEC 63000:2018.

Certificaatnummer: 0404/25/2601

Aangemelde instantie: 0404, SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden—heeft een EG-typeonderzoek uitgevoerd volgens de machinerichtlijn (2006/42/EG), artikel 12, punt 3b.

SMP Svensk Maskinprovning AB heeft ook overeenstemming bevestigd met bijlage V van de richtlijn 2000/14/EG van de Raad.

Voor informatatie over geluidsemissies, zie Technische gegevens op pagina 73

Huskvarna, 2025-05-12

Stefan Holmberg, Directeur R&D, Technologiemanagement, Husqvarna AB

Verantwoordelijk voor technische documentatie

Inhalt

Einleitung. 77

Sicherheit. 79

Montage. 85

Betrieb. 86

Instand halten 97

Fehlerbehebung. 109

Originele instructies

Originalanweisungen
