GEBRUIKSAANWIJZING New Botticelli Speciality LA PAVONI

Instructies voor het gebruik van de modellen LPSBSS03, LPSBVS03 Beste klant, Bedankt voor de aankoop van ons product, ontworpen op basis van de nieuwste technologische ontwikkelingen. Door de eenvoudige handelingen voor het juiste gebruik van ons product zorgvuldig uit te voeren en de belangrijkste veiligheidseisen die in deze handleiding worden aangegeven in acht te nemen, kunt u het beste uit het product halen en jaar na jaar de uitzonderlijke betrouwbaarheid ervan ervaren. Mocht de machine toch niet goed werken, dan kunt u altijd rekenen op het netwerk van servicecentra die direct tot uw beschikking staan. SYMBOLEN DIE IN DEZE HANDLEIDING WORDEN GEBRUIKT Belangrijke waarschuwingen worden met deze symbolen aangeduid. Inachtneming van deze waarschuwingen is absoluut noodzakelijk. Lees voor ingebruikname de gebruiksaanwijzing aandachtig door. Let op! Bijzonder belangrijke en/of gevaarlijke handelingen. Informatie (handig voor het gebruik van het apparaat). Suggesties. Handelingen die door de gebruiker kunnen worden uitgevoerd. Handelingen die uitsluitend mogen worden uitgevoerd door een gekwaliceerd technicus.63

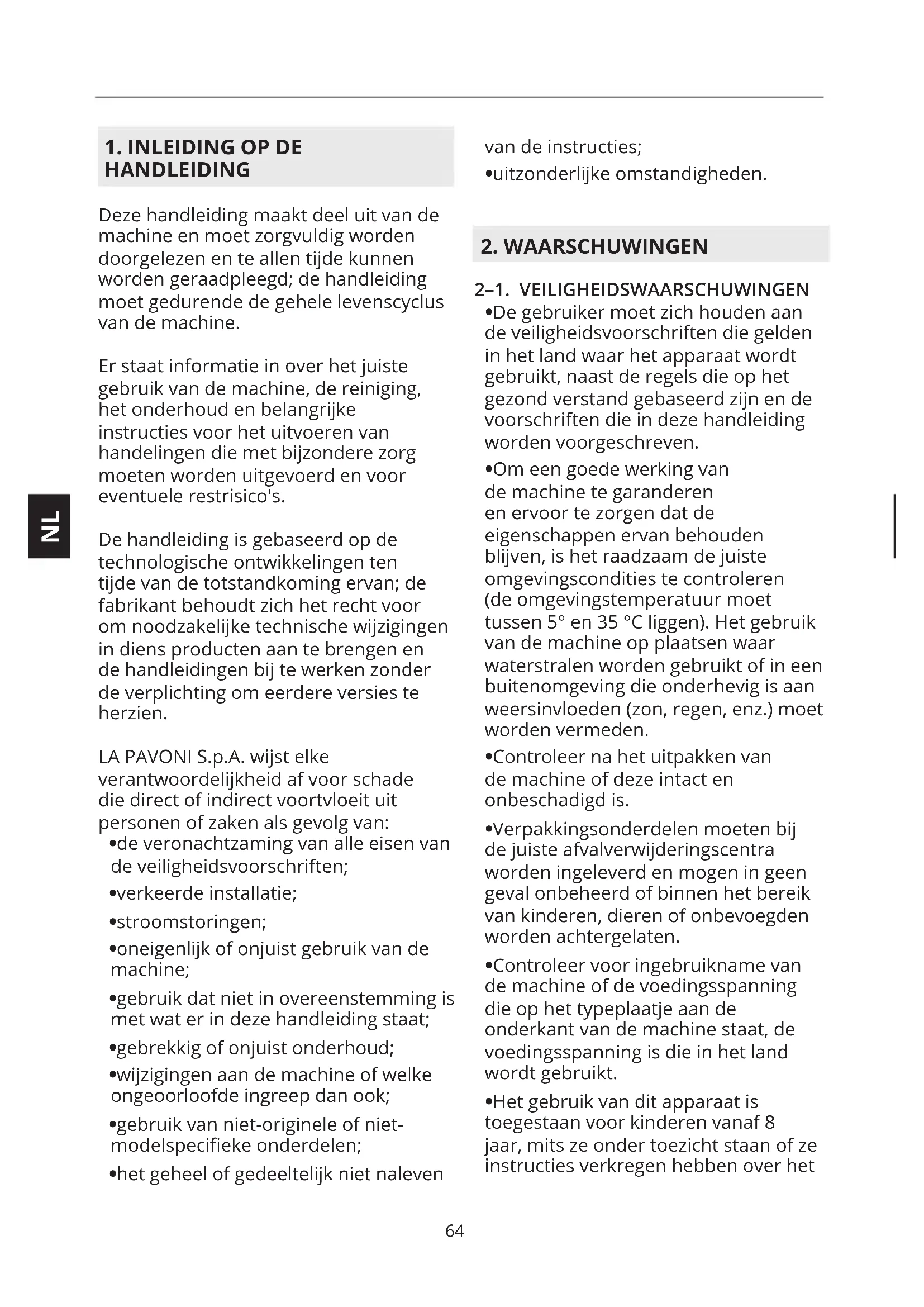

HANDLEIDING Deze handleiding maakt deel uit van de machine en moet zorgvuldig worden doorgelezen en te allen tijde kunnen worden geraadpleegd; de handleiding moet gedurende de gehele levenscyclus van de machine. Er staat informatie in over het juiste gebruik van de machine, de reiniging, het onderhoud en belangrijke instructies voor het uitvoeren van handelingen die met bijzondere zorg moeten worden uitgevoerd en voor eventuele restrisico's. De handleiding is gebaseerd op de technologische ontwikkelingen ten tijde van de totstandkoming ervan; de fabrikant behoudt zich het recht voor om noodzakelijke technische wijzigingen in diens producten aan te brengen en de handleidingen bij te werken zonder de verplichting om eerdere versies te herzien. LA PAVONI S.p.A. wijst elke verantwoordelijkheid af voor schade die direct of indirect voortvloeit uit personen of zaken als gevolg van:

• de veronachtzaming van alle eisen van de veiligheidsvoorschriften;

• verkeerde installatie;

• oneigenlijk of onjuist gebruik van de machine;

• gebruik dat niet in overeenstemming is met wat er in deze handleiding staat;

• gebrekkig of onjuist onderhoud;

• wijzigingen aan de machine of welke ongeoorloofde ingreep dan ook;

• gebruik van niet-originele of niet- modelspecieke onderdelen;

• het geheel of gedeeltelijk niet naleven van de instructies;

• uitzonderlijke omstandigheden.

• De gebruiker moet zich houden aan de veiligheidsvoorschriften die gelden in het land waar het apparaat wordt gebruikt, naast de regels die op het gezond verstand gebaseerd zijn en de voorschriften die in deze handleiding worden voorgeschreven.

• Om een goede werking van de machine te garanderen en ervoor te zorgen dat de eigenschappen ervan behouden blijven, is het raadzaam de juiste omgevingscondities te controleren (de omgevingstemperatuur moet tussen 5° en 35 °C liggen). Het gebruik van de machine op plaatsen waar waterstralen worden gebruikt of in een buitenomgeving die onderhevig is aan weersinvloeden (zon, regen, enz.) moet worden vermeden.

• Controleer na het uitpakken van de machine of deze intact en onbeschadigd is.

• Verpakkingsonderdelen moeten bij de juiste afvalverwijderingscentra worden ingeleverd en mogen in geen geval onbeheerd of binnen het bereik van kinderen, dieren of onbevoegden worden achtergelaten.

• Controleer voor ingebruikname van de machine of de voedingsspanning die op het typeplaatje aan de onderkant van de machine staat, de voedingsspanning is die in het land wordt gebruikt.

• Het gebruik van dit apparaat is toegestaan voor kinderen vanaf 8 jaar, mits ze onder toezicht staan of ze instructies verkregen hebben over het65

veilige gebruik van het apparaat en de betrokken risico’s begrijpen.

• Houd het apparaat en de voedingskabel buiten bereik van kinderen jonger dan 8 jaar.

• Kinderen mogen niet met het apparaat spelen.

• Personen met beperkte fysieke, geestelijke of zintuiglijke capaciteiten, of personen die geen ervaring in en kennis hebben van het gebruik van elektrische apparatuur, mogen het apparaat alleen gebruiken onder toezicht van of nadat ze over het veilige gebruik zijn geïnstrueerd door iemand die voor hun veiligheid instaat en als ze zich bewust zijn van de bijbehorende gevaren.

• Dompel de machine niet onder in water.

• Plaats het apparaat op een veilige plaats, op een stevige ondergrond, uit de buurt van warmtebronnen en buiten het bereik van kinderen.

• Gebruik het apparaat niet binnen een niche.

• Zorg ervoor dat de aan/uit-schakelaar in de uit-stand staat voordat u de machine aansluit of loskoppelt.

• Gebruik het apparaat niet als het niet goed werkt of als het netsnoer of de stekker beschadigd is. Neem contact op met een servicecentrum als het netsnoer beschadigd is.

• Raak hete oppervlakken (lterdrager, ketel, stoombuisje, zetgroep) niet aan om brandwonden te voorkomen.

• Verwijder de lterdrager niet tijdens de afgifte van koe om brandwonden te voorkomen.

• Plaats in geen geval uw handen onder de zetgroep en het stoombuisje, want de vloeistof of stoom die eruit komt is erg heet en kan brandwonden veroorzaken.

• De koemachine niet gebruiken in combinatie met onderdelen of accessoires van andere fabrikanten.

• Gebruik uitsluitend originele reserveonderdelen van de fabrikant. Het gebruik van reserveonderdelen die niet door de fabrikant worden aanbevolen zou brand, elektrische schokken of persoonlijk letsel kunnen veroorzaken.

• Pas op dat u de machine niet zonder water gebruikt om het verwarmingselement niet te beschadigen.

• Schakel de machine uit in geval van storingen of niet goed functioneren om schade te voorkomen en neem contact op met een erkend servicecentrum om versleten of beschadigde onderdelen te vervangen door originele reserveonderdelen.

• Als er ongeautoriseerde reparaties aan de machine worden uitgevoerd of niet-originele reserveonderdelen worden gebruikt, vervallen de garantievoorwaarden en behoudt de fabrikant zich het recht voor om de geldigheid ervan niet meer te erkennen.

• Gebruik de machine niet buitenshuis.

• Gebruik de machine niet voor andere doeleinden dan waarvoor deze is gemaakt.

• Gebruik in geval van brand blusmiddelen met kooldioxide (CO2). Gebruik geen water of brandblussers die met stoom werken.

• Zet voordat u reinigings- en onderhoudswerkzaamheden uitvoert de machine uit door de aan/uit- schakelaar in de uit-stand te zetten en de stekker uit het stopcontact te halen zonder aan het netsnoer te trekken.

• Reinig nooit met bijtende schoonmaakmiddelen of gereedschap dat krassen kan veroorzaken. Een66

zachte, met water bevochtigde doek is voldoende.

• Het oppervlak van de verwarmingselementen blijft heet na gebruik en de buitenkant van de machine kan warmte vasthouden.

• Reiniging en onderhoud mogen niet zonder toezicht worden uitgevoerd door kinderen.

2–2. BEOOGD GEBRUIK VAN DE

MACHINE Deze machine is geschikt voor de huishoudelijke bereiding van espressokoe met koemelange, voor de afname en afgifte van heet water en/ of stoom of warme melk. De gebruiker moet de instructies in de handleiding zorgvuldig hebben gelezen en goed hebben begrepen om de machine goed te laten werken. Dit apparaat is bedoeld voor huishoudelijk gebruik en soortgelijke toepassingen zoals: – in personeelskeukens van winkels, kantoren en andere werkomgevingen; – op boerderijen; – door gasten in hotels, motels en andere woonomgevingen; – in bed and breakfast-omgevingen. Bij oneigenlijk gebruik vervalt elke vorm van garantie en wijst de fabrikant alle verantwoordelijkheid af voor persoonlijk letsel of materiële schade. Onder oneigenlijk gebruik wordt verstaan:

• elk gebruik anders dan wat is aangegeven;

• elke ingreep aan het apparaat die in strijd is met de aanwijzingen in deze handleiding;

• elk gebruik na geknoei met onderdelen of veiligheidsvoorzieningen;

• het gebruik van het apparaat buitenshuis. 2–3. VERWIJDERING Elektrische apparaten mogen niet samen met het huishoudelijke afval verwijderd worden. Voor de apparaten met dit symbool is de Europese Richtlijn 2012/19/ EU van toepassing. Alle elektrische en elektronische apparaten die niet meer worden gebruikt, mogen niet bij het huisvuil worden gestopt, maar moeten worden gescheiden en naar een erkend afvalverwijderingscentrum worden gebracht. Door een correcte verwijdering van het apparaat worden gezondheids- en milieurisico's vermeden. Voor nadere inlichtingen omtrent de verwijdering van het afgedankte apparaat, informeer u bij uw Gemeente, de milieustraat of de winkel waar het apparaat gekocht werd. 2–4. RESTRISICO'S De gebruiker kan niet worden beschermd tegen de directe stoom- of warmwaterstraal, dus wees uiterst voorzichtig tijdens de bediening om brandwonden te voorkomen. De fabrikant wijst alle aansprakelijkheid af voor schade aan eigendommen, personen of dieren veroorzaakt door ingrepen op de machine door personen die niet gekwaliceerd of niet geautoriseerd zijn voor deze taken.

1. Hoofdschakelaar (koeboiler)

14. AAN/UIT-lampje en indicatielampje

voor waterniveau in het reservoir

16. Reinigingsborsteltje

17. Aansluitslang waterleiding

24. Filterdrager met enkele uitloop

25. Filterdrager met dubbele uitloop

28. Siliconenslang voor waterafvoer

4–1. WATERAANSLUITING De machines kunnen worden gebruikt met waterreservoir (2) of met aansluiting op het waterleidingnet met behulp van de bijgeleverde speciale slang (17). Om de machine met waterreservoir (2) te gebruiken moet de wisselschakelaar (C) in stand “I” staan (deze handeling moet uitgevoerd worden met uitgeschakelde machine) (Afb. 1-2). Voor het gebruik van de machine met wateraansluiting moeten de volgende handelingen worden verricht:

• Zet de wisselschakelaar (C) op “II” (deze handeling moet uitgevoerd worden met uitgeschakelde machine) (Afb. 1-2).

• Sluit de slang (17) aan op de koppeling (D) onder de machine en sluit deze vervolgens aan op de waterleiding) (Afb. 1).

• Het is raadzaam om een waterontharder te installeren voor de watertoevoer van de machine.

• Zorg ervoor dat de waterleiding waarop de machine wordt aangesloten een drinkwaterleiding is.

• De aansluiting op de waterleiding van dit apparaat moet in overeenstemming zijn met de nationale wetgeving van het land van gebruik.

• De druk van het water dat de machine binnenkomt mag niet hoger zijn dan 0,65 MPa; als de druk hoger is dan 0,5 MPa (5 bar) is het aanbevolen om een gebalanceerd reduceerventiel voor hoge druk te installeren.

4–2. ELEKTRISCHE AANSLUITING EN

EERSTE GEBRUIK Volg zorgvuldig de onderstaande instructies om de espressomachine in gebruik te nemen:

• Open de buitenverpakking, haal de koemachine eruit en controleer of deze in goede staat verkeert.

• Plaats de machine op een horizontaal oppervlak, haal het deksel eraf, neem het waterreservoir (2) eruit en spoel68

• Vul het reservoir met schoon water, zet het terug op zijn plaats. Sluit het deksel van de machine.

• Als u doorgaat met het aansluiten op de waterleiding, zorg er dan voor dat de hoofdkraan na het aansluiten open staat voordat u de machine inschakelt.

• Door de dop (A) van de afvoerbak (13) te verwijderen en de siliconenslang (28) aan te sluiten op de afvoerbak (B), kan het water direct in de afvoerbuis worden geloosd (Afb.1). Alvorens verder te gaan met de elektrische aansluiting, moet u zich ervan vergewissen dat de netspanning overeenkomt met de kenmerken die zijn aangegeven op het typeplaatje aan de onderkant van de machine.

• Sluit het netsnoer aan op het stopcontact.

• Plaats voor ingebruikname van de machine de lterdrager (12) in de zetgroep (11); plaats een bakje onder de zetgroep en beweeg de hendel (15) omhoog om de koeboiler te vullen.

• Schakel de machine in door de aan/ uit-schakelaar (1) in stand "I" te zetten. Wacht ongeveer 2 seconden zodat het systeem een controle kan uitvoeren. Als het lampje (14) gaat branden, geeft dat aan dat er spanning op de machine staat.

• Zodra het water uit de zetgroep (11) komt, dient u de hendel (15) naar beneden te bewegen om de afgifte te stoppen.

• Wacht tot de koeboiler de ingestelde temperatuur (92 °C) heeft bereikt die wordt aangegeven op de Termopid (29).

• Schakel vervolgens de boiler in door de schakelaar (31) in stand “I” te zetten; het lampje (32) geeft aan dat de boiler is ingeschakeld.

• De automatische niveauregeling wordt ingeschakeld zodat de stoomboiler met water wordt gevuld totdat automatisch het vooraf ingestelde niveau wordt bereikt; zowel de controle van het waterniveau in de boiler als het bijvullen van het water gebeurt automatisch.

• Tijdens de ingebruikname: wanneer de manometer van de boiler (4) een druk van ongeveer 0,5 bar aangeeft, opent u langzaam de stoomknop (7) om de in de stoomboiler aanwezige lucht af te voeren. Wacht tot er stoom uit het stoompijpje (10) komt voordat u de knop weer dichtdraait.

• Wacht vervolgens tot de stoomboiler de werkdruk (1,1 – 1,3 bar) bereikt en controleer de boilerdruk op de manometer (4). De Termopid (8) is vanuit de fabriek ingesteld op een temperatuur van 122 °C.

• Zodra de werkdruk is bereikt, activeert u de hendel van de zetgroep (15).

• Beweeg de hendel van de zetgroep (15) helemaal naar beneden om de afgifte te stoppen.

• De machine is nu klaar voor gebruik.

• De machine is uitgerust met een veiligheidsvoorziening die de hoeveelheid water in het reservoir controleert; het lampje (14) knippert om aan te geven dat er te weinig water in het reservoir (2) zit. Bij te weinig water worden automatisch alle machinefuncties uitgeschakeld. De koeafgifte en de stroomvoorziening van de boiler69

zijn niet ingeschakeld als het lampje van het waterreservoir (14) knippert.

4–3. HANDMATIGE INSTELLING VAN

DE AFGIFTEDRUK De afgiftedruk van de machine kan handmatig worden ingesteld door middel van de stelschroef voor de pompdruk (F) (Afb. 3). Om de druk tijdens de afgifte te controleren:

• Plaats de lterdrager met het blindlter in de eenheid.

• Activeer de hendel van de zetgroep (15) en lees de druk af op de manometer van de pomp (4). De juiste druk is 8/9 bar.

• Als de druk die op de manometer wordt afgelezen niet correct is, draai dan de stelschroef voor de pompdruk (F) (Afb. 3) met de klok mee om de pompdruk te verhogen en tegen de klok in om deze te verlagen. 4–4. TEMPERATUURPROGRAMMERING De modellen zijn uitgerust met twee Termopids (29, 30). De functie van de Termopids is het regelen van de temperatuur van beide boilers, die onafhankelijk van elkaar programmeerbaar en regelbaar zijn. Dankzij dit systeem is het mogelijk om op verschillende temperaturen koe te zetten. De Termopid voor de koeboiler (29) is vanuit de fabriek op 92 °C ingesteld. Ga als volgt te werk om de instelling aan te passen (Afb. 6):

• druk op de toets ; zodra “PRG” op de display verschijnt, drukt u op de toets

• wanneer de display de boilertemperatuur weergeeft, kunt u met de toetsen

de gewenste temperatuurwaarde instellen, van minimaal 80 °C tot maximaal 133 °C.

• 3 seconden na het indrukken van de laatste toets worden de gegevens opgeslagen en toont de display de temperatuur. De Termopid voor de stoomboiler (30) is vanuit de fabriek op 122 °C ingesteld. Ga als volgt te werk om de instelling aan te passen:

• druk op de toets ; zodra “PRG” op de display verschijnt, drukt u op de toets

• wanneer de display de boilertemperatuur weergeeft, kunt u met de toetsen

de gewenste temperatuurwaarde instellen, van minimaal 110 °C tot maximaal 127 °C.

• 3 seconden na het indrukken van de laatste toets worden de gegevens opgeslagen en toont de display de temperatuur.

• De Termopid- temperatuurregeling is ingesteld op de standaardfabrieksinstellingen voor optimale espresso.

• Als de temperatuur van de koeboiler is ingesteld op een temperatuur hoger dan 103 °C, begint de display (29) te knipperen; dit signaal waarschuwt de gebruiker dat er geen goede koe uit zal komen als deze op zo'n hoge temperatuur wordt gezet.

Na het uitvoeren van de handelingen70

beschreven in paragraaf 4.1-4.2 is de machine klaar voor gebruik. Vermijd het afdekken van de kopjeswarmer met textiel, vilt enz.

• Eenmaal ingeschakeld, warmt de machine op in ongeveer 15 minuten. De buitentemperatuur en watertemperatuur kunnen de opwarmingstijden beïnvloeden.

• Vanaf het moment dat deze wordt ingeschakeld, wordt aanbevolen om de lterdrager in de groep te laten zitten. Op deze manier bereikt de lterdrager de optimale temperatuur. Om koe te zetten, gaat u als volgt te werk:

• Plaats het geselecteerde lter (20- 21-22-23) in de juiste zitting van de lterdrager (24-25-26).

• Vul het lter met een dosis gemalen koe, genoeg voor 1 of 2 kopjes (7-8 g – 14-16 g), afhankelijk van het gekozen lter (20-21-22-23).

• Egaliseer de koe en druk deze aan met de tamper (18a-18b), verwijder eventuele koeresten van de lterrand met de palm van uw hand, plaats de lterdrager in de zetgroep (11) en beweeg deze naar rechts om deze vast te zetten.

• Zet de kopjes onder de uitlopen en activeer de zetgroep met behulp van de bedieningshendel (15). De koeafgifte wordt gestart door de hendel van de zetgroep (15) op het paneel omhoog te bewegen.

• Wanneer de gewenste hoeveelheid koe is bereikt, onderbreekt u de afgifte door de hendel (15) naar beneden te bewegen.

• Om meer koe te zetten, haalt u de lterdrager (12) uit de zetgroep (11) door deze naar links te bewegen, verwijdert u het koedik en herhaalt u bovenstaande handelingen. Ter voorkoming van brandwonden is het raadzaam om de zetgroepen en de stoom- en heetwaterpijpjes niet aan te raken als de machine in werking is en om uw handen tijdens de afgifte niet onder de zetgroepen en pijpjes te houden. Wanneer de machine nieuw is, kan de lterdrager verkeerd zijn uitgelijnd (loodrecht op de machine) zoals weergegeven op Afbeelding 5; dit heeft echter geen invloed op de werking van de machine. Na een korte gebruiksperiode zal de lterdrager geleidelijk aan in de juiste positie komen. G = Positie van de gesloten lterdrager als de machine nieuw

H = Positie van de gesloten lterdrager na een korte gebruiksperiode van de machine.

• Het malen moet op het moment van gebruik gebeuren, omdat gemalen koe binnen korte tijd zijn aroma verliest; als de maling te grof is krijgt u lichte en slappe koe zonder crème en als de maling te jn is krijgt u donkere en sterke koe met weinig crème.

• Warme kopjes zorgen ervoor dat de vers gezette koe op de juiste temperatuur blijft. Daarom wordt aanbevolen de kopjes vóór gebruik op het grote kopjesrooster (3) te zetten, waardoor de warmte van de boiler goed wordt benut.

• De pompdruk kan tijdens de afgifte op de betreende manometer (5) worden afgelezen.71

• De juiste druk voor koeafgifte is 8/9 bar.

• Bij het model LPSBSS03, De manometer (33) op de zetgroep maakt het mogelijk om de druk van de koeafgifte af te lezen.

• Daardoor kan de gebruiker de juiste maling, aandruk en dosering van de koe in het lter controleren.

• Als de druk van de afgifte lager is dan de ingestelde druk van de pomp (9 bar fabrieksinstelling), betekent dit dat de maling te grof is, of dat de koe niet goed is aangedrukt of dat er te weinig koe in zit.

• Daarnaast is het model LPSBSS03 uitgerust met het BPPC-systeem (Brewing Pressure Proling Control) en met de bijbehorende instellingshendel (34).

• Dankzij de "BPPC"-instellingshendel (34) is het mogelijk om het drukniveau dat tijdens de afgifte op de koe wordt in realtime te wijzigen.

• Om de druk tijdens de afgifte te wijzigen, beweegt u de instellingshendel (34) respectievelijk naar rechts of links om de uitgeoefende druk te verhogen of te verlagen (Afb. 4).

• Met deze handeling kunt u de extractie handmatig aanpassen, zodat u bij elke soort koe of melange het optimale kopje koe krijgt. Als de instellingshendel (34) naar rechts is gericht (zoals op Afb. 5), zal de druk van de koeafgifte dezelfde zijn als die wordt uitgeoefend door de pomp (8-9 Bar), zichtbaar op de betreende manometer (5). Het wordt niet aanbevolen om de instellingshendel volledig te sluiten, omdat de druk van de meter 0 Bar zou aangeven en de afgifte zou stoppen.

5–3. AFGIFTE VAN HEET WATER

• Voordat u verder gaat met de afgifte van warm water, moet u controleren of de stoomketel is ingeschakeld (schakelaar (31) in stand "I") en onder druk staat (manometer (4) geeft 1,1 -1,3 bar aan)

• Plaats een bakje onder het afgiftepijpje (9).

• Draai de heetwaterknop (6) tegen de klok in voor de afgifte van heet water.

• Als de gewenste hoeveelheid water bereikt is, sluit u de afgiftekraan (6). Aanbevolen wordt een maximale afgifte van ongeveer 200 ml water. Ter bescherming van het verwarmingselement heeft de machine een vultijd van 25 seconden. Als de vultijd langer is dan 25 seconden, worden beide Termopids (29 – 30) gedeactiveerd totdat de stoomboiler volledig is gevuld. 5–4. STOOMAFGIFTE

• Voordat u verder gaat met de afgifte van stoom, moet u controleren of de stoomketel is ingeschakeld (schakelaar (31) in stand "I") en onder druk staat (manometer (4) geeft 1,1 -1,3 bar aan)

• Voordat u een drank opwarmt voorzichtig laat u een beetje stoom uit het stoompijpje (10) ontsnappen door middel van component (7) om de eventuele condens die zich in de boiler heeft opgehoopt weg te laten lopen.

• Doe de te bereiden vloeistof in een kannetje, dompel het stoompijpje (10) onder in de vloeistof en draai72

langzaam aan de kraan (7). De hoeveelheid afgegeven stoom is evenredig met de opening van de kraan. Hoe groter de opening, hoe meer stoom er wordt afgegeven.

• Sluit de afgiftekraan zodra de gewenste hoeveelheid is afgegeven. Verwijder het kannetje en maak het stoompijpje schoon met een vochtige doek. Voor het opkloppen van melk voor de cappuccino:

• Vul een kannetje met koude melk.

• Zet het kannetje met de melk onder het stoompijpje (10) en dompel het pijpje enkele millimeters onder in de melk.

• Bedien de stoomkraan (7) en beweeg het kannetje langzaam van beneden naar boven om romiger schuim te krijgen.

• Als het melkvolume is verdubbeld, dompelt u het stoompijpje diep onder om de melk te verwarmen.

• Stop de afgifte via de stoomkraan (7). Gevaar voor brandwonden! Bij het begin van het afgifteproces kan er wat heet water spatten. Het afgiftepijpje kan erg heet worden: raak het niet rechtstreeks met uw handen aan. Na het verwarmen van de vloeistof wordt aanbevolen om het stoompijpje door te spoelen door de kraan een paar seconden te openen.

• Na ieder gebruik zorgvuldig afnemen met een vochtige doek en een kleine stoomstraal laten ontsnappen om te voorkomen dat de smaak van de te verwarmen dranken verandert en de openingen van de pijpjes verstopt raken.

• Haal de lterdrager uit de zetgroep en reinig de behuizing van de zetgroep met het bijgeleverde borsteltje (16).

• Plaats het bijgeleverde blindlter (27) in de lterdrager (24-25-26).

• Doe er een lepel reinigingspoeder voor espressomachines in en plaats de lterdrager terug in de zetgroep.

• Activeer de afgifte door middel van de hendel (15) en onderbreek hem na ongeveer 15-20 seconden.

• Start en stop de afgifte afwisselend enkele malen totdat er schoon water wordt afgegeven om koe- en kalkaanslag te verwijderen.

• Verwijder de lterdrager (24-25-

26) en activeer de afgifte meerdere

keren om de groep te spoelen om eventuele resten van de sproeikoppen en de behuizing van de zetgroep te verwijderen. Na een lange periode waarin de machine niet gebruikt is, is het aan te raden om er wat water door te laten lopen om eventuele afzettingen te verwijderen.

• Controleer de ltergaatjes regelmatig om eventuele koeresten te verwijderen.

• Doe ongeveer een liter kokend water in een geschikte bak met daarin vier theelepels reinigingsmiddel voor espressomachines en laat daar de73

lters en lterhouders 20-30 minuten in weken; spoel ze vervolgens grondig af onder stromend water.

6–4. REINIGING ONDERSTE LEKBAK

Haal het rooster (8) van de lekbak, neem de onderste lekbak (13) uit en verwijder vervolgens de koeresten door af te spoelen onder stromend water.

6–5. REINIGING VAN DE BEHUIZING

Voor een goed behoud moeten de externe oppervlakken regelmatig na ieder gebruik en nadat ze zijn afgekoeld gereinigd worden. Reinig met een zachte vochtige doek.

6–6. VERVANGEN PAKKING ZETGROEP

(Afb. 7) Als tijdens de afgifte de koe van de randen van de lterdrager (L) druppelt, kan de oorzaak hiervan te wijten zijn aan verstopping van de afgifteopening van de lterdrager, in dit geval moet de opening worden gereinigd. Als het defect aanhoudt of als de lterdrager bij het vastzetten aan de behuizing van de zetgroep ver buiten het midden van de zetgroep komt, moet de pakking van de zetgroep worden vervangen. Ga voor de vervanging als volgt te werk:

• Zorg ervoor dat de machine is uitgeschakeld en trek de netsnoer uit het stopcontact.

• Verwijder de pakking (I) en de sproeikop (M) door deze met een platte schroevendraaier op te tillen.

• Nadat u de pakking en de sproeikop heeft verwijderd, moet u de zitting goed reinigen voordat u nieuwe onderdelen monteert.

• Nadat de nieuwe componenten zijn geplaatst, neemt u de lterdrager zonder lter, vergrendelt u deze in het ltersysteem en beweegt u deze om de pakking denitief te bevestigen.74

1. Zorg ervoor dat de stroom

het netsnoer goed in het stopcontact

3. Neem contact op met het

erkende servicecentrum voor vervanging De machine werkt niet en het lampje in de schakelaar gaat niet aan

1. Er is een stroomstoring

2. De stekker van het

netsnoer zit er niet goed in

1. Neem contact op met het

erkende servicecentrum

2. Neem contact op met het

erkende servicecentrum Het lampje van de aan/ uit-schakelaar brandt maar het water warmt niet op

2. Het verwarmingselement

is onderbroken of doorgebrand

1. De maling moet jner

3. Druk de koe steviger aan

4. Gebruik andere koe

De koe wordt te snel afgegeven

3. De koe is niet genoeg

1. Zie paragraaf 4 “Eerste

inbedrijfstelling” De pomp maakt lawaai

1. De pomp zuigt niet aan

1. Vul het reservoir met

2. Gebruik een grovere

5. Zie paragraaf 4 “Eerste

sproeikop Tijdens de afgifte komt er geen koe uit

1. Er zit geen water in het

3. Te grote hoeveelheid

5. Het circuit is niet gevuld

6. De sproeikop is vuil

1. Gebruik andere koe

3. Gebruik meer koe en

druk deze goed aan Er komt geen crema op de koe

niet geschikt voor het type machine

2. De maling is niet goed

3. Er zit te weinig koe in

1. Volg de instructies die in

paragraaf 4.1 – 4.2 staan

2. De lterdrager moet

tegelijk met het water worden verwarmd, zie paragraaf 4.1 – 4.2

3. Verwarm de kopjes goed

voor op de kopjeswarmer (2)

4. Neem contact op met het

erkende servicecentrum

5. Stel de waarden van de

Termopid (29) in De koe wordt te koud

1. De machine was nog niet

op de juiste temperatuur

2. De lterdrager is niet

3. De kopjes zijn niet

4. De thermostaat werkt

niet binnen de optimale waarden

5. De Termopid (29) werkt

niet binnen de optimale waarden

2. Prik het gaatje door met

behulp van een naald

Er komt geen stoom uit de machine

1. Het circuit is niet gevuld

2. De spuitmond van het

stoompijpje is verstopt

3. Er zit geen water in het

1. Plaats op de juiste wijze

2. Gebruik minder koe

koeresten van de rand van de lterdrager en reinig de pakking van de zetgroep

met het erkende servicecentrum De koe lekt eruit tussen de zetgroep en de lterdrager

1. De lterdrager is niet

2. Te veel koe in het lter

lterdrager is niet schoon

4. De pakking van de

zetgroep is versleten

1. De maling moet grover

2. Gebruik minder koe

3. Druk de koe minder

hard aan De koe wordt druppelsgewijs afgegeven

2. Te grote hoeveelheid

1. Stel de waarden van de

Termopid (29) in De afgegeven koe is te heet

1. De Termopid (29) werkt

niet binnen de optimale waarden76
