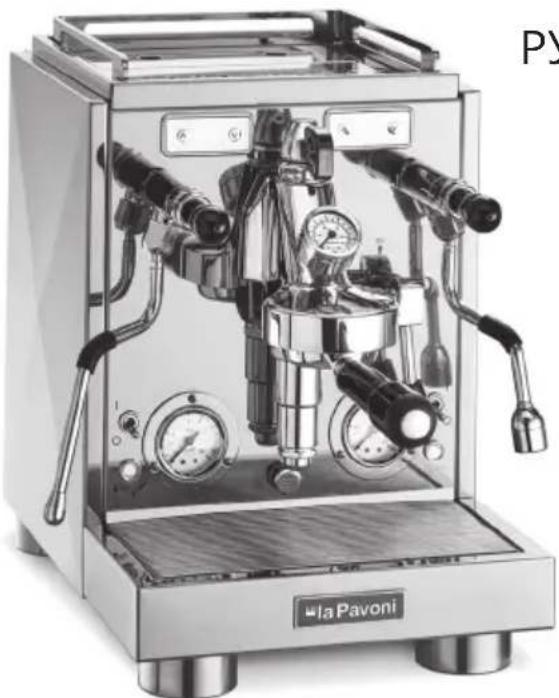

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ New Botticelli Speciality LA PAVONI

BRUKSANVISNING РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ BRUGERVEJLEDNING

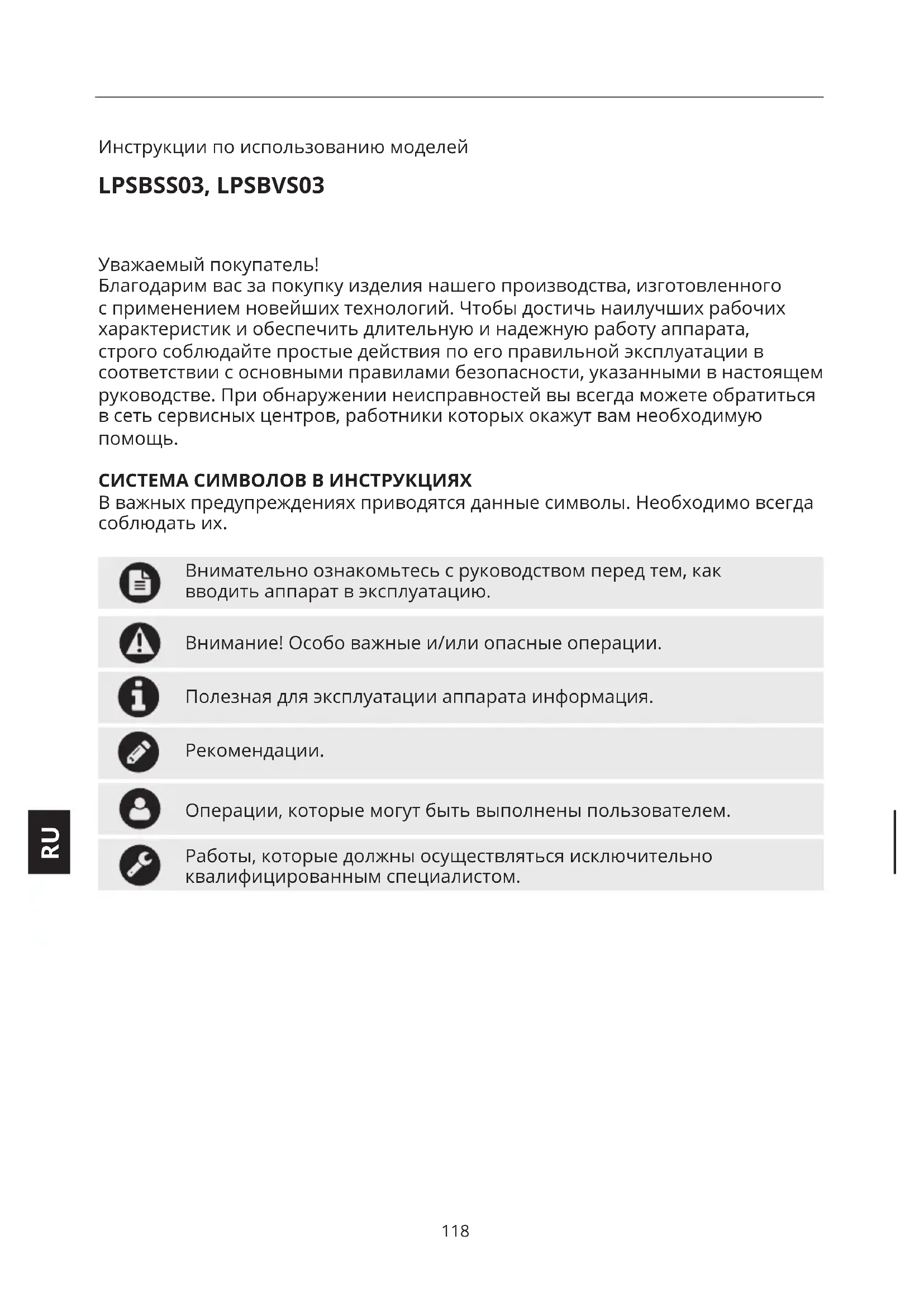

Инструкции по использованию моделей LPSBSS03, LPSBVS03 Уважаемый покупатель! Благодарим вас за покупку изделия нашего производства, изготовленного с применением новейших технологий. Чтобы достичь наилучших рабочих характеристик и обеспечить длительную и надежную работу аппарата, строго соблюдайте простые действия по его правильной эксплуатации в соответствии с основными правилами безопасности, указанными в настоящем руководстве. При обнаружении неисправностей вы всегда можете обратиться в сеть сервисных центров, работники которых окажут вам необходимую

СИСТЕМА СИМВОЛОВ В ИНСТРУКЦИЯХ В важных предупреждениях приводятся данные символы. Необходимо всегда соблюдать их. Внимательно ознакомьтесь с руководством перед тем, как вводить аппарат в эксплуатацию. Внимание! Особо важные и/или опасные операции. Полезная для эксплуатации аппарата информация. Рекомендации. Операции, которые могут быть выполнены пользователем. Работы, которые должны осуществляться исключительно квалифицированным специалистом.119

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ 120

2–1. МЕРЫ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 120 2–2. НАЗНАЧЕНИЕ МАШИНЫ 122 2–3. УТИЛИЗАЦИЯ 122 2–4. ОСТАТОЧНЫЕ РИСКИ 123

4. ПЕРВЫЙ ВВОД В ЭКСПЛУАТАЦИЮ 123

4–1. ПОДКЛЮЧЕНИЕ К СЕТИ ВОДОСНАБЖЕНИЯ 123 4–2. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ И ПЕРВОЕ ИСПОЛЬЗОВАНИЕ 124 4–3. РУЧНАЯ НАСТРОЙКА ДАВЛЕНИЯ ПОДАЧИ 125 4–4. ПРОГРАММИРОВАНИЕ ТЕМПЕРАТУРЫ 125

5. ИСПОЛЬЗОВАНИЕ МАШИНЫ 126

5–1. ПОДГОТОВКА И ПОДАЧА КОФЕ 126 5–2. КОНТРОЛЬ ПРОФИЛЯ ДАВЛЕНИЯ ПОДАЧИ 127 5–3. ПОДАЧА ГОРЯЧЕЙ ВОДЫ 127 5–4. ПОДАЧА ПАРА 128

6. ЧИСТКА И УХОД 128

6–1. ЧИСТКА ТРУБОК ПОДАЧИ ПАРА И ГОРЯЧЕЙ ВОДЫ 128 6–2. ЧИСТКА КОРПУСА ГРУППЫ И ДИСПЕРСИОННЫХ ЭКРАНОВ 129 6–3. ЧИСТКА ФИЛЬТРОВ И ДЕРЖАТЕЛЕЙ ФИЛЬТРОВ 129 6–4. ЧИСТКА НИЖНЕГО ДРЕНАЖНОГО ПОДДОНА 129 6–5. ЧИСТКА КОРПУСА 129 6–6. ЗАМЕНА ПРОКЛАДКИ ЧАШКИ ДЕРЖАТЕЛЯ 129

Настоящее руководство является неотъемлемой частью машины. Внимательно прочитайте его и бережно храните для будущих просмотров на протяжении всего срока службы машины. В руководстве содержится информация о правильной эксплуатации, очистке и уходу за машиной, а также предоставляются указания относительно остаточных рисков и различных операций, которые должны выполняться с особым вниманием. В руководстве отражен технологический уровень, существующий на момент его выпуска; производитель оставляет за собой право вносить все необходимые технические изменения в свою продукцию и обновлять руководства без обязательного пересмотра предыдущих версий. LA PAVONI S.p.A. снимает с себя всякую ответственность за возможный ущерб, который может быть прямым или косвенным образом нанесен людям или имуществу по следующим причинам:

• несоблюдение всех предписаний действующих требований безопасности;

• неправильная установка;

• неправильная эксплуатация или использование машины не по назначению;

• эксплуатация с нарушением инструкций из настоящего руководства;

• серьезные недостатки в обслуживании;

• внесение изменений в машину или любые иные несанкционированные

• использование неоригинальных или не предназначенных для данной модели запчастей;

• полное или частичное несоблюдение инструкций;

• исключительные события.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

2–1. МЕРЫ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

• Пользователь должен соблюдать требования безопасности, действующие в стране эксплуатации машины, а также правила, диктуемые здравым смыслом, и предписания из настоящего руководства.

• Для обеспечения правильной работы машины и сохранения ее характеристик во времени рекомендуется проверить наличие надлежащих условий окружающей среды (температура в помещении должна находиться в пределах от 5 до 35 °C), не эксплуатировать машину в местах, где используются струи воды, или снаружи, где она может подвергаться воздействию атмосферных факторов (солнце, дождь и т. д.).

• Вынув машину из упаковки, проверьте ее целостность и отсутствие повреждений.

• Сдайте компоненты упаковки в специализированные центры по утилизации. Ни в коем случае не оставляйте их без присмотра или в местах, куда имеют доступ дети, животные или неуполномоченные

• Перед вводом машины в121

эксплуатацию проверьте, чтобы напряжение питания, указанное на идентификационной табличке на основании машины, соответствовало напряжению страны использования оборудования.

• Данным аксессуаром могут пользоваться дети от 8-ми лет, если они находятся под присмотром или были обучены правилам безопасного использования прибора и понимают связанные с этим риски.

• Храните прибор и кабель в месте, недоступном для детей младше 8

• Не разрешайте детям играть с

• Прибором могут пользоваться люди с ограниченными физическими, сенсорными или умственными способностями, либо без опыта и должных знаний, но только если они находятся под контролем ответственного за них лица или были проинструктированы им относительно безопасной эксплуатации прибора и знают о сопутствующих опасностях.

• Не погружайте машину в воду.

• Расположите машину в надежном и недосягаемом для детей месте, на прочном основании, вдали от источников тепла.

• Машину нельзя использовать внутри ниши.

• Перед тем как подсоединить и отсоединить машину, убедитесь в том, что выключатель находится в положении «выключено».

• Не используйте машину, если она работает неисправно или повреждены кабель либо разъем питания. В случае повреждения кабеля обращайтесь в уполномоченный сервисный центр.

• Не касайтесь горячих поверхностей (бойлера, группы, держателя фильтра, трубки пара) во избежание получения ожогов.

• Не снимайте держатель фильтра во время подачи кофе, чтобы предотвратить ожоги.

• Категорически запрещается подставлять руки под группу и трубку пара, поскольку подаваемые горячие жидкости или пар могут причинить ожоги.

• Не используйте кофемашину в сочетании с частями и аксессуарами других производителей.

• Используйте только оригинальные запчасти от производителя. Использование не рекомендованных производителем запасных частей может привести к пожару, поражению электрическим током и травмированию.

• Следите за тем, чтобы в машине всегда была вода, так как в противном случае выйдет из строя

• В случае поломки или аномальной работы выключите машину и не трогайте ее. Обратитесь в уполномоченный сервисный центр для замены поврежденных или изношенных деталей на оригинальные запчасти.

• При осуществлении несанкционированного ремонта машины или использования неоригинальных запчастей гарантийные условия отменяются и производитель имеет право признать их недействительными.

• Запрещается эксплуатировать машину снаружи.

• Используйте машину только по предусмотренному назначению.122

• При возникновении пожара используйте углекислотные огнетушители (СО2). Не используйте воду или паровые огнетушители.

• Перед любой очисткой и уходом отключите машину, установив выключатель в положение «выключено», и выньте вилку из розетки, не дергая за кабель

• Никогда не используйте коррозионные чистящие средства или инструменты, которые могут поцарапать машину. Достаточно протереть машину влажной мягкой

• Поверхность ТЭНов остается нагретой после использования машины, и ее внешний корпус может удерживать тепло.

• Очистка и уход не должны осуществляться детьми без присмотра взрослых. 2–2. НАЗНАЧЕНИЕ МАШИНЫ Данная машина предназначена для домашнего приготовления эспрессо из кофейного купажа, для забора и подачи горячей воды и/или пара, горячего молока. Для правильной работы с машиной пользователь должен внимательно прочитать и понять инструкции, приведенные в данном руководстве. Данный аппарат предназначен для использования в бытовых и подобных им целях, а

– на кухнях для сотрудников магазинов, служащих

других служебных помещениях; – на фермах; – в гостиницах, мотелях и других жилых структурах постояльцами; – в мини-гостиницах. Использование не по назначению ведет к утрате любой гарантии, при этом производитель освобождается от любой ответственности за причиненный людям ущерб и/или повреждение имущества. Использованием не по назначению

• любое применение, отличающееся от заявленного;

• выполнение любых работ с прибором, не предусмотренных настоящим руководством;

• любая эксплуатация после несанкционированного вскрытия компонентов или предохранительных устройств;

• эксплуатация прибора на открытом

2–3. УТИЛИЗАЦИЯ Электрические приборы не должны утилизироваться вместе с бытовыми отходами. На приборы с данным символом распространяется действие европейской директивы 2012/19/UE. Все электрическое и электронное оборудование должно утилизироваться отдельно от бытовых отходов. Сдайте его в один из специальных центров, предусмотренных государством. Правильная утилизация отслужившего срок прибора позволит предотвратить ущерб окружающей среде и здоровью людей. Для получения более подробной информации по утилизации аппарата обращайтесь в муниципальные органы, в центр по утилизации или в магазин, в котором вы его приобрели.123

2–4. ОСТАТОЧНЫЕ РИСКИ Невозможно защитить пользователя от прямой струи пара или горячей воды, поэтому при работе с аппаратом он, во избежание ожогов, должен соблюдать максимальную осторожность. Производитель снимает с себя любую ответственность за травмы людей или животных, а также за материальный ущерб вследствие работ, осуществленных на машине неквалифицированными или неуполномоченными лицами.

1. Главный выключатель (бойлера

3. Полка для чашек с пассивным

6. Ручка подачи горячей воды

9. Трубка подачи горячей воды

12. Держатель фильтра

индикатор уровня воды в бачке

15. Рычаг подачи группы

16. Чистящая щеточка

17. Трубка подсоединения к

водопроводной сети 18a. Темпер (пластмассовый) 18b. Темпер (стальной)

19. Мерная ложка для кофе

20. Фильтр на 1 чашку

21. Фильтр на 2 чашки

24. Одинарный держатель фильтра

25. Двойной держатель фильтра

26. Держатель фильтра Fascino

28. Силиконовая трубка для слива

29. Пид-регулятор бойлера кофе

30. Пид-регулятор рабочего бойлера

31. Выключатель рабочего бойлера

32. Индикатор ВКЛ./ВЫКЛ. рабочего

34. Рычаг регулировки BPPC

ЭКСПЛУАТАЦИЮ 4–1. ПОДКЛЮЧЕНИЕ К СЕТИ ВОДОСНАБЖЕНИЯ Машины являются универсальными: их можно использовать с бачком для воды (2) или подключить к водопроводной сети при помощи соответствующей трубки (17), входящей в комплект поставки. При использовании машины с бачком для воды (2) установите переключатель (С) в положение «I» при выключенной машине (Рис. 1-2). Если же машина подключается к водопроводной сети, выполните следующие действия:

• При выключенной машине переместите переключатель (С) в положение «II» (Рис. 1-2).

• Подсоедините трубку (17) к фитингу (D), расположенному под машиной, а затем выполните подключение к водопроводной сети (Рис. 1).

• Если на машину подается водопроводная вода, рекомендуется установить124

• Проверьте, чтобы вода в подключаемой сети водоснабжения была питьевой.

• Подключение к водопроводной сети должно осуществляться в соответствии с положениями национального законодательства страны эксплуатации аппарата.

• Максимальное давление водопроводной воды на входе в машину не должно превышать 0,65 МПа. Если давление выше 0,5 МПа (5 бар), установите сбалансированный редуктор высокого давления. 4–2. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ И ПЕРВОЕ ИСПОЛЬЗОВАНИЕ Чтобы включить эспрессо-машину, строго следуйте приведенным ниже

• Откройте наружную упаковку, выньте кофемашину и проверьте ее целостность.

• Установите машину на горизонтальную поверхность, снимите крышку, извлеките емкость для воды (2) и ополосните ее.

• Наполните емкость чистой водой и верните ее на свое место. Закройте крышку машины.

• В случае подключения к водопроводной сети проверьте, чтобы после выполнения данной операции и перед включением машины кран воды был открыт.

• Снимите заглушку (А) с лотка (13) и подсоедините силиконовую трубку (28) к лотку (В) для слива воды непосредственно в сточную трубу (Рис.1). Прежде чем приступить к электрическому подключению, убедитесь в том, что напряжение сети соответствует значению, указанному на идентификационной табличке под основанием машины.

• Вставьте кабель питания в розетку.

• Прежде чем включить машину, вставьте держатель фильтра (12) в группу подачи (11), поставьте емкость под группу подачи и поднимите рычаг (15) для заполнения бойлера кофе.

• Включите машину, установив выключатель вкл./выкл. (1) в положение «I». Подождите около 2 секунд, чтобы дать системе выполнить контроль. При подаче на машину тока включается индикатор (14).

• Как только из группы подачи (11) начнет выходить вода, опустите рычаг (15) вниз, чтобы остановить

• Подождите, пока температура бойлера кофе не достигнет заданной температуры (92 °С), указанной на Пид-регуляторе (29).

• После этого включите рабочий бойлер, переведя выключатель (31) в положение «I». При включении бойлера загорится индикатор (32).

• Запустится функция автоматического заполнения рабочего бойлера водой до определенного уровня. Контроль воды в бойлере и ее поддержание на требуемом уровне осуществляются в автоматическом

• Во время ввода в эксплуатацию: как только манометр контроля давления бойлера (4) покажет давление около 0,5 бар, медленно откройте кран пара посредством ручки (7),125

чтобы стравить воздух из рабочего бойлера. Дождитесь, когда из трубки пара (10) начнет выходить пар, и лишь затем закройте кран.

• Следя за показаниями манометра (4), подождите, пока в рабочем бойлере не установится рабочее давление 1,1–1,3 бар. Пид-регулятор (8) настраивается на заводе на 122

• После достижения рабочего давления поднимите рычаг подачи группы (15).

• До упора опустите рычаг подачи (15), чтобы остановить подачу воды.

• Теперь машина готова к работе.

• Машина оснащена устройством безопасности, контролирующим количество воды в емкости; индикатор (14) мигает, указывая на отсутствие воды в бачке (2). Если воды нет, срабатывает устройство, автоматически блокируя все функции машины. Подача кофе и электропитание ТЭНа бойлера отключены в том случае, если индикатор бачка воды (14) мигает. 4–3. РУЧНАЯ НАСТРОЙКА ДАВЛЕНИЯ

Давление подачи машины можно настроить вручную при помощи винта регулировки давления насоса (F) (Рис. 3). Для проверки давления подачи выполните следующие операции:

• Вставьте в группу держатель фильтра с глухим фильтром.

• Приведите в действие рычаг подачи группы (15) и считайте давление на манометре насоса (4). Правильное значение давления равно 8-9 бар.

• Если давление, считанное на манометре, окажется неправильным, поверните винт регулировки давления насоса (F) (Рис. 3) по часовой стрелке для увеличения давления и против часовой для его уменьшения. 4–4. ПРОГРАММИРОВАНИЕ ТЕМПЕРАТУРЫ Модели оснащены двумя Пид- регуляторами (29, 30). Пид-регуляторы отвечают за регулирование температуры в обоих бойлерах, которые программируются и контролируются независимо друг от

Благодаря этой системе подаваемый кофе может иметь разную температуру. Пид-регулятор бойлера кофе (29) настраивается на заводе на 92 °C. Для изменения значения выполните следующие операции (Рис. 6):

появлении на дисплее надписи «PRG» нажмите на кнопку

• когда на дисплее отобразится температура бойлера, посредством

увеличьте или уменьшите требуемое значение температуры (от минимальных 80 C° до максимальных 133 C°).

• Спустя 3 секунды после нажатия последней кнопки информация заносится в память, и на дисплее показывается температура. Пид-регулятор рабочего бойлера (30) настраивается на заводе на 122 °C. Для изменения этой температуры выполните следующие действия:

появлении на дисплее надписи «PRG» нажмите на кнопку

• когда на дисплее отобразится температура бойлера, посредством126

увеличьте или уменьшите требуемое значение температуры, от минимальных 110 C° до максимальных 127 C°.

• Спустя 3 секунды после нажатия последней кнопки информация заносится в память, и на дисплее показывается температура.

• Устройство контроля температуры (Пид-регулятор) по умолчанию настроено на значения, которые позволяют получить оптимальный кофе

• Если температура бойлера кофе задается на значение свыше 103 °C, дисплей (29) начнет мигать. Этот сигнал предупреждает пользователя о том, что кофе не будет вкусным при раздаче на такой высокой температуре.

5. ИСПОЛЬЗОВАНИЕ МАШИНЫ

5–1. ПОДГОТОВКА И ПОДАЧА КОФЕ После выполнения операций, указанных в параграфе 4.1-4.2, машина готова к работе. Никогда не накрывайте полку для подогрева чашек тканью, войлоком и т.п

• Машина нагревается примерно за 15 минут после включения. Внешняя температура и температура воды могут повлиять на время нагревания.

• Включая машину, оставьте держатель фильтра вставленным в группу. Таким образом он достигнет оптимальной температуры. Для приготовления кофе выполните следующие действия:

• Вставьте выбранный фильтр (20- 21-22-23) в специальное гнездо держателя фильтра (24-25-26).

• Засыпьте в фильтр дозу молотого кофе, достаточную для приготовления 1 чашки или 2 чашек кофе (7-8 г, 14-16 г) в зависимости от выбранного фильтра (20-21-22-23).

• Выровняйте кофе и утрамбуйте его темпером (18a-18b), протрите край фильтра ладонью, чтобы убрать остатки кофе, а затем вставьте в корпус группы (11) держатель фильтра и закрепите его движением

• Подставьте под носики чашки и задействуйте группу посредством соответствующего рычажка (15). Для раздачи кофе переместите вверх рычажок группы (15), расположенный на панели.

• После подачи нужной дозы кофе прекратите подачу, опустив рычажок группы (15).

• Чтобы продолжить приготовление кофе, отсоедините движением влево держатель фильтра (12) от группы (11) и удалите кофейную гущу, а затем повторите указанные выше

Для предотвращения возможных ожогов не дотрагивайтесь до групп, а также трубок пара и горячей воды во время работы машины и ни в коем случае не подставляйте руки под группы и трубки во время раздачи. Если машина новая, держатель фильтра может оказаться не выровненным, то есть не перпендикулярным машине (см. Рисунок 5), однако это не сказывается на исправной127

работе самой машины. После непродолжительного использования машины держатель фильтра постепенно примет правильное положение. G = Положение вставленного держателя фильтра в новой

Н = Положение вставленного держателя фильтра после непродолжительного использования машины

• Зерна необходимо молоть непосредственно в момент приготовления кофе, так как молотый кофе очень быстро теряет свои ароматические свойства. Если помол слишком грубый, кофе получится светлым и легким, без пенки, если слишком мелкий - кофе будет темным, с резким вкусом и с небольшой пенкой.

• Подогретые чашки поддерживают правильную температуру только что приготовленного кофе. В связи с этим перед использованием рекомендуется ставить их на просторную решетку для чашек (3), куда поступает тепло, излучаемое бойлером.

• Давление насоса можно увидеть на соответствующем манометре (5) во время

• Правильное значение давления для раздачи кофе равно 8-9 бар. 5–2. КОНТРОЛЬ ПРОФИЛЯ ДАВЛЕНИЯ ПОДАЧИ

• В модели LPSBSS03 манометр (33), установленный на группе, позволяет считывать профиль давления подачи эспрессо.

• Данная индикация позволяет пользователю проверять правильный помол, трамбовку и дозу кофе в фильтре.

• Если давление подачи ниже настроенного на насосе значения (по умолчанию 9 бар), это значит, что кофе смолот слишком крупно, неправильно утрамбован или его доза недостаточна.

• Кроме того, машина модели LPSBSS03 оснащена системой BPPC (Brewing Pressure Proling Control) и соответствующим регулировочным рычагом (34).

• Благодаря регулировочному рычагу системы BPPC (34) можно в режиме реального времени изменять степень давления, оказываемого на кофе во время раздачи.

• Чтобы изменить профиль давления во время раздачи, переместите регулировочный рычаг (34) вправо или влево, соответственно, для увеличения или уменьшения оказываемого давления (Рис. 4).

• Данная операция позволяет вручную модулировать экстракцию и получать чашечку вкусного кофе с любым типом кофе или купажа. Если регулировочный рычаг (34) повернут вправо (как показано на Рис. 5), то давление подачи будет равным давлению насоса (8-9 бар), которое можно увидеть на соответствующем манометре (5). Не рекомендуется полностью закрывать регулировочный рычаг, так как манометр начнет показывать давление 0 бар, и раздача будет остановлена. 5–3. ПОДАЧА ГОРЯЧЕЙ ВОДЫ

• Перед подачей горячей воды проверьте, чтобы рабочий бойлер128

был включенным (выключатель (31) должен быть в положении «I») и находился под давлением (манометр (4) должен показывать 1,1 –1,3 бар).

• Подставьте емкость под носик (9).

• Поверните против часовой стрелки ручку крана воды (6) для подачи горячей воды.

• При достижении требуемого количества воды, закройте кран подачи (6). Рекомендуется подавать максимум около 200 мл воды. Для сохранности ТЭНа максимальное время ожидания машины для заливания воды составляет 25 секунд. Если время заливания превышает 25 секунд, оба Пид- регулятора (29-30) отключаются до полного заполнения рабочего бойлера водой. 5–4. ПОДАЧА ПАРА

• Перед подачей пара проверьте, чтобы рабочий бойлер был включенным (выключатель (31) должен быть в положении «I») и находился под давлением (манометре (4) должен показывать 1,1 –1,3 бар).

• Перед нагреванием любого напитка осторожно выпустите немного пара из трубки пара (10) при помощи детали (7), чтобы удалить возможный конденсат из бойлера.

• Влейте приготавливаемую жидкость в емкость, погрузите в нее трубку пара (10) и медленно откройте кран (7). Количество подаваемого пара пропорционально открытию крана. Чем больше он открыт, тем больше пара подается.

• После подачи необходимого количества, закройте кран. Уберите емкость и протрите трубку пара влажной салфеткой. Чтобы взбить молоко для капучино:

• Налейте в емкость холодное молоко.

• Установите емкость с молоком под трубкой пара (10) и погрузите ее в молоко на несколько миллиметров.

• Приведите в действие кран подачи пара (7) и медленно двигайте емкость снизу вверх, чтобы получить более кремообразную

• После того как объем молока увеличится вдвое, погрузите трубку в емкость до упора, чтобы подогреть

• Остановите подачу при помощи крана подачи пара (7). Опасность ожогов! В начале подачи, в течение короткого времени, может разбрызгиваться горячая вода. Трубка подачи может достигать высокой температуры, поэтому не следует трогать ее руками. После нагрева жидкости рекомендуется продуть трубку пара, открыв на несколько секунд кран.

6–1. ЧИСТКА ТРУБОК ПОДАЧИ ПАРА И ГОРЯЧЕЙ ВОДЫ

• Чтобы предотвратить ухудшение вкуса нагреваемых напитков и забивание отверстий насадки трубок, после каждого использования тщательно очищайте их влажной салфеткой, выпустив небольшое количество пара.129

6–2. ЧИСТКА КОРПУСА ГРУППЫ И ДИСПЕРСИОННЫХ ЭКРАНОВ

• Снимите держатель фильтра с группы подачи и очистите прокладку группы щеточкой (16), входящей в комплект поставки.

• Вставьте в держатель фильтра (24-25-26) глухой фильтр (27) из комплекта поставки.

• Добавьте столовую ложку моющего порошкообразного средства для кофемашины и закрепите держатель фильтра на корпусе группы.

• Начните подачу при помощи рычага (15) и остановите ее по прошествии примерно 15-20 секунд.

• Несколько раз активируйте и останавливайте подачу до тех пор, пока не начнет выходить чистая вода. Это позволит удалить кофейные отложения и накипь.

• Уберите держатель фильтра (24- 25-26) и несколько раз включите подачу, чтобы промыть группу и удалить возможные остатки из дисперсионных экранов и корпуса

После длительного простоя машины рекомендуется пропустить немного воды, чтобы удалить возможные

• Часто проверяйте отверстия фильтров и удаляйте остатки кофе.

• Для этого в специальную емкость налейте примерно один литр кипятка, добавьте четыре чайные ложки моющего средства для кофемашины и положите в нее фильтры и держатели фильтров на 20-30 минут. По истечении этого времени обильно промойте компоненты под проточной водой. 6–4. ЧИСТКА НИЖНЕГО ДРЕНАЖНОГО ПОДДОНА Уберите с дренажного поддона решетку (8) и извлеките нижний дренажный поддон (13). Очистите его от остатков кофейного порошка, промыв под проточной водой. 6–5. ЧИСТКА КОРПУСА Чтобы поверхности прибора хорошо сохранились, необходимо их регулярно чистить по окончании каждого использования, после того как они остынут. Протрите поверхности мягкой влажной

6–6. ЗАМЕНА ПРОКЛАДКИ ЧАШКИ ДЕРЖАТЕЛЯ (Рис. 7) Если во время подачи кофе вытекает из края держателя фильтра (L), причиной этого может стать забивание отверстия подачи держателя фильтра. В этом случае необходимо прочистить отверстие. Если неисправность не устраняется, или при закреплении держателя на корпусе группы он заметно заходит за ее центр, замените прокладку чашки держателя. Для замены выполните следующие

• Убедитесь в том, что машина выключена, после чего отсоедините кабель питания.

• Извлеките прокладку (I) и дисперсионный экран (M), помогая себе плоской отверткой.

• Перед тем как устанавливать новые компоненты, должным образом очистите гнездо.

• Вставьте новые компоненты, возьмите держатель фильтра без фильтра и заблокируйте его на группе подачи. После этого подвигайте держатель для130

окончательной вставки прокладки на свое место.131

1. Возобновите подачу тока.

2. Правильно вставьте

вилку кабеля питания в

уполномоченный сервисный центр для

Машина не работает, но индикатор выключателя не

вставлена вилка кабеля

уполномоченный сервисный центр.

уполномоченный сервисный центр.

выключателя горит, но вода не нагревается

1. Неисправны рабочие

электрическая цепь ТЭНа, или он перегорел

1. Отрегулируйте более

2. Увеличьте дозу кофе.

3. Увеличьте степень

3. Кофе недостаточно

1. См. параграф 4 «Первый

ввод в эксплуатацию». Сильный шум в

1. Насос не включился

1. Залейте воду в бачок.

2. Замените на кофе более

3. Уменьшите количество

4. Уменьшите степень

5. См. параграф 4 «Первый

ввод в эксплуатацию».

6. Очистите или замените

дисперсионный экран. Во время раздачи не выходит кофе

2. Кофе слишком мелкого

4. Кофе слишком сильно

6. Дисперсионный экран

2. Отрегулируйте помол

кофе и правильно его утрамбуйте. Не образуется пенка

подходит к типу машины

2. Неправильный помол

1. Выполните указания,

приведенные в параграфе 4.1–4.2.

2. Держатель фильтра

должен нагреваться одновременно с водой, см. параграф 4.1 – 4.2.

подогрейте чашки на специальной полке для подогрева чашек (2).

уполномоченный сервисный центр.

Пид-регулятора (29). Кофе выходит слишком холодным

предварительно нагрет держатель фильтра

предварительно нагреты

работает в оптимальном диапазоне значений

5. Пид-регулятор (29) не

работает в оптимальном диапазоне значений

1. Вставьте правильно.

2. Уменьшите количество

3. Уберите остатки кофе с

края держателя фильтра, очистите прокладку под чашкой держателя.

уполномоченный сервисный центр. Кофе выходит из участка между группой подачи и держателем фильтра

1. Держатель фильтра

вставлен неправильно

2. Слишком много кофе в

4. Изношено уплотнение

под чашкой держателя

1. Отрегулируйте более

2. Уменьшите количество

3. Уменьшите степень

трамбовки кофе. Кофе подается

1. Кофе слишком мелкого

3. Кофе слишком сильно

2. Прочистите отверстие

2. Засорено отверстие

Пид-регулятора (29). Кофе выходит слишком горячим

1. Пид-регулятор (29) не

работает в оптимальном диапазоне значений134
