GEBRUIKSAANWIJZING Fusion Pro 8770 NOVY

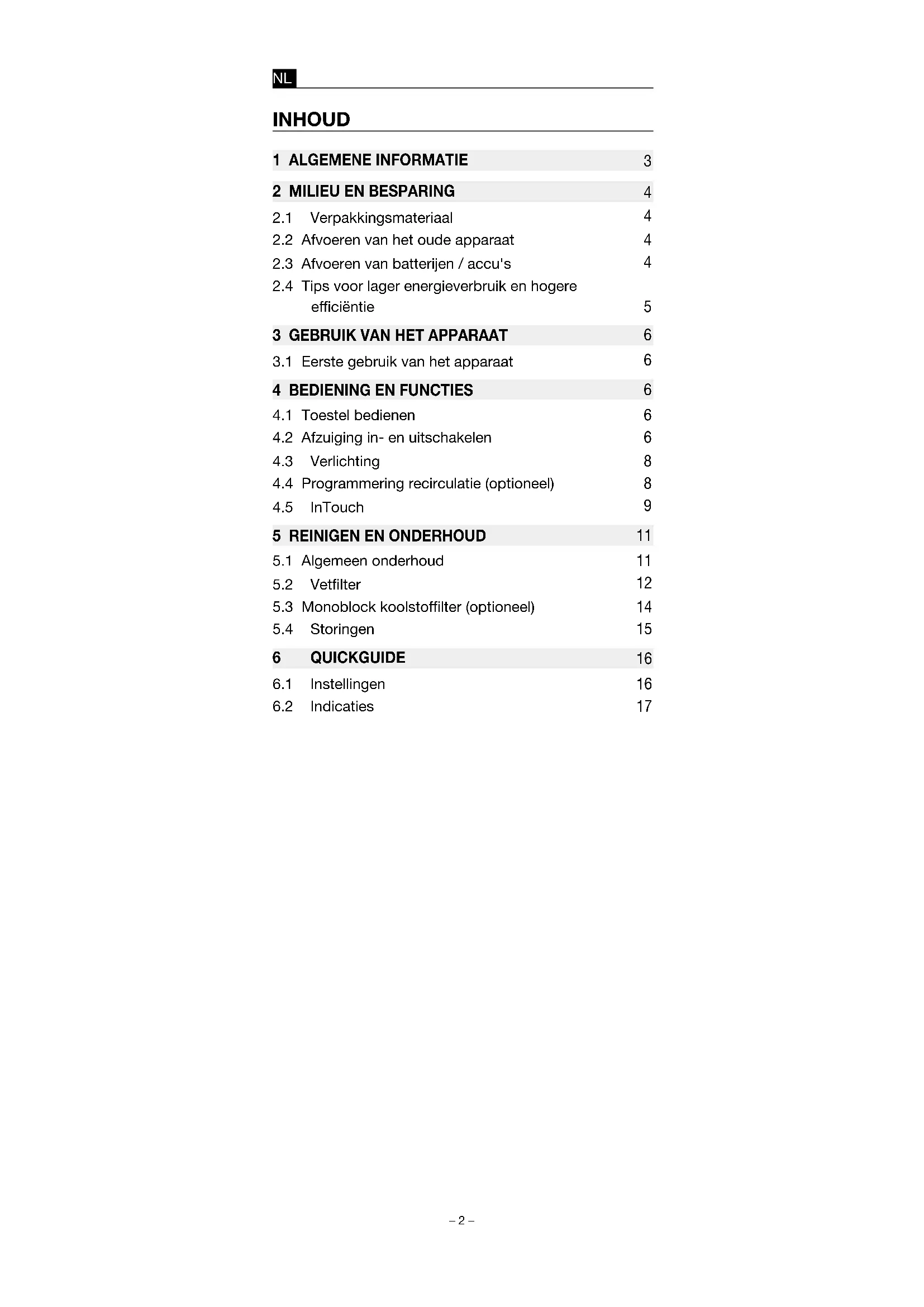

NL Gebruiksaanwijzing p. 2

2.2 Afvoeren van het oude apparaat 4

2.3 Afvoeren van batterijen / accu's 4

2.4 Tips voor lager energieverbruik en hogere efficiëntie 5

3 GEBRUIK VAN HET APPARAAT 6

3.1 Eerste gebruik van het apparaat 6

4 BEDIENING EN FUNCTIES 6

4.1 Toestel bedienen 6

4.2 Afzuiging in- en uitschakelen 6

4.3 Verlichting 8

4.4 Programmering recirculatie (optioneel) 8

4.5 InTouch 9

5 REINIGEN EN ONDERHOUD 11

5.1 Algemeen onderhoud 11

5.2 Vetfilter 12

5.3 Monoblock koolstofffilter (optioneel) 14

5.4 Storingen 15

6 QUICKGUIDE 16

6.1 Instellingen 16

6.2 Indicaties 17

1ALGEMENEINFORMATIE

Lees aandachtig de veiligheidsvoorschriften, de montage handleiding en de gebruiks aanwijzing vóór de installatie en ingebruikname.

De veiligheidsvoorschriften staan vermeld in een apart boekje dat met het toestel is meegeleverd en op onze website www.novy.com.

Leef de veiligheidsvoorschriften, de montagehandleiding en de gebruiks aanwijzing na om letsel en materiële schade te voorkomen.

In deze gebruiksaanwijzing wordt gewerkt met een aantal symbolen. Hieronder vindt u de betekenis van deze symbolen.

Symbool	Betekenis
	Indicatie Toelichting van een indicatie op het toestel.
	Info/Waarschuwing	Dit symbool duidt op een belangrijke tip of een gevaarlijke situatie

2 MILIEU EN BESPARING

2.1 Verpakkingsmateriaal

Dit toestel is beschermd door verpakking tegen transportschade. De gebruikte materialen zijn niet schadelijk voor het milieu en geschikt voor recyclage. Opteer voor een milieuvriendelijke afvoer van de verpakking.

2.2 Afvoeren van het oude apparaat

Uw apparaat bevat tevens vele recycleerbare materialen.

Daarom dienen gebruikte toestellen van ander afval te worden gescheiden. De recyclage van de apparaten die door uw fabrikant wordt georganiseerd wordt op deze manier onder de beste omstandigheden uitgevoerd, overeenkomstig de Europese richtlijn 2012/19/EU betreffende elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude toestel. Houd oude toestellen buiten het bereik van kinderen.

2.3 Afvoeren van batterijen / accu's

Batterijen/accu's dienen op milieuvriendelijke wijze te worden afgevoerd. Batterijen/accu's niet meegeven met het huisvuil. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor batterijen/accu's. Houd Batterijen/accu's buiten het bereik van kinderen.

2.4 Tips voor lager energieverbruik en hogere efficiëntie

Het nieuwe toestel is bijzonder efficiënt en energiezuinig. Hieronder volgen wat tips om uw toestel nog energiezuiniger te maken.

- Schakel het toestel op de laagste snelheid in wanneer u met koken begint om de vochtigheidsgraad te regelen en kookluchtjes te verwijderen.

Gebruik de hoogste snelheid alleen wanneer dit beslist noodzakelijk is.

Verhoog de snelheid van het toestel alleen wanneer de hoeveelheid damp dit vereist.

- Houd het filter/ de filters van het toestel schoon om de vet- en geurfilteringsefficiëntie te optimaliseren, - Schakel als er veel damp vrijkomt op tijd naar een hogere vermogensstand. Dat is efficiënter dan te proberen door het toestel lang te gebruiken, damp op te vangen die zich al in de keuken verspreid heeft.

- Laat het toestel na het koken niet onnodig (na)ventileren.

Schakel de verlichting uit bij het verlaten van de keuken of als de keuken al licht genoeg is.

Zorg voor voldoende luchttoevoer in de ruimte, zodat het toestel efficiënt en energiezuinig kan werken.

- Plaats deksels op de pannen om kookdampen en condens te verminderen.

- Voor het effectief verwijderen van de kookdampen schakel het toestel enkele minuten voor de aanvang van het koken in.

Maak gebruik van de naloopstand indien het toestel hierover beschikt. De instructies voor de naloopstand worden beschreven in deze gebruiksaanwijzing.

- Vermijd elke vorm van tocht boven het kookvlak. Plaats uw kookgerei zodanig dat opwellende dampen onder het aanzuigoppervlak van de kap terecht - kommen.

Koken met inductie: de intensiteit van toestel en kookplaat zo laag mogelijk instellen om overproductie van dampen te beperken.

3 GEBRUIK VAN HET APPARAAT

3.1 Eerste gebruik van het apparaat

- Scan uw QR-code op de garantiesticker en registreer uw toestel.

Verwijder alle zichtbare stickers voor ingebruikname.

4 BEDIENING EN FUNCTIES

4.1 Toestel bedienen

% 1 2 5 6 3 4

① Aan / uit toets
② Snelheid verlagen
③ Snelheid verhogen
④ Verlichting
⑤ Indicatie lampjes groen snelheid 1,2,3
⑥ Indicatie lampje rood Powerstand

4.2 Afzuiging in- en uitschakelen

Afzuiging in- uitschakelen

Open de glazen klep door deze naar u toe te draaien voor het effectief verwijderen van de kookdampen.

Om de afzuiging in te schakelen drukt u op toets 1. Het vermogen van de afzuiging wordt altijd opgestart op de laatst gebruikte functie (verlichting en/of motor).

% ← • • • • + ▲ ▲ ▲

Afzuiging uitschakelen met naloopstand

Om de naloopstand in te stellen drukt u éénmaal op toets ①.

Het eerste indicatie lampje knippert, de andere indicatie lampjes branden op de laatst ingestelde stand. Na 10 minuten schakelen motor en verlichting automatisch uit.

% ◀ ↗ 灵 ● ● ● ▲ 灯 ↑ ←

De nalooptijd is standaard ingesteld op 10 minuten in afvoermodus. Het is aangeraden om altijd deze functie volledig uit te voeren.

Afzuiging uitschakelen zonder naloopstand

Druk 2x op de toets ①.

Vermogensniveau van de afzuiging

Om het vermogensniveau te verhogen drukt u op de toets ③.

Om het vermogensniveau te verlagen drukt u op de toets ②.

- Drie groene LED's ⑤ geven stand één tot drie aan. De rode LED ⑥ geeft de Powerstand aan. De Powerstand wordt enkel gebruikt bij een sterke ontwikkeling van geur, rook of damp. Rekening houdend met de grote afvoer van lucht bij deze stand, moet het gebruik tot een minimum herleid worden.

De Powerstand keert na 6 minuten automatisch terug naar snelheid drie.

- De motor beschikt over een thermocontact, dat bij oververhitting de motor uitschakelt. Na afkoeling zal de motor weer inschakelen.

Het vaststellen van de oververhitting is nood zakelijk. Dit kan bijvoorbeeld zijn door een vlam in de pan, de waaier van de motor die wordt geblokkeerd of er is een voorwerp in de uitblaasopening gekomen waardoor deze gedeeltelijk of volledig is afgesloten.

Auto-Stop

Om te vermijden dat de afzuigkap aan zou blijven staan, wordt de motor automatisch na 3 uur uitgeschakeld (enkel indien tijdens die 3 uur de bediening niet werd gewijzigd). De verlichting van de afzuigkap blijft branden.

4.3 Verlichting

Verlichting in- en uitschakelen

Om de LED verlichting in of uit te schakelen drukt u op toets ④. Het licht werkt onafhankelijk van de motor.

% ◀ • • • • ▲ + ⚫

Bij het inschakelen van de verlichting zal deze altijd naar het volle vermogen gaan en kan ook gebruikt worden wanneer de ventilator is uitgeschakeld.

Dimmen van de LED verlichting

Wanneer de LED verlichting is ingeschakeld kunt u deze dimmen door toets ④ ingedrukt te houden.

4.4 Programmering recirculatie (optioneel)

In den gekozen is voor recirculatie dient er 1 maal een programmering plaats te vinden.

Met deze programmering wordt de vervangingsindicatie van het monoblock koolstofffilter geactiveerd en de nalooptijd gewijzigd.

Programmering activeren

- De motor dient uitgeschakeld te zijn

Druk de toetsen ② en de ③ gelijktijdig in gedurende 3 seconden tot de rode LED 5x knippert.

% 3 sec

De volgende functies zijn dan in werking getreden:

Vervangingsindicatie van het monoblock koolstofffilter is geactiveerd. Na een vast ingestelde tijd geeft een rood indicatie licht op het toestel aan dat het monoblock filter vervangen dient te worden.

Nalooptijd is ingesteld op 30 minuten (i.p.v. de standaard 10 minuten).

Mek gebruik van de nalooptijd van 30 minu- ten, zodat de kookgeuren goed opgenomen kunnen worden in het monoblock koolstoffilter.

Lees paragraaf 5.3 voor meer informatie over het vervangen van het monoblock koolstofffilter.

Programmering deactiveren

- De motor dient uitgeschakeld te zijn

Druk op de bediening de ② en de ③ gelijktijdig in gedurende 3 seconden tot 3e groene led 3 x knippert.

% 3 sec

Nalooptijd is weer ingesteld op 10 minuten (i.p.v. 30 minuten) en reinigingsindicatie voor recirculatie is uitgeschakeld.

4.5 InTouch

De afzuigkap beschikt over de InTouch functie. Indien u een inductie kookplaat heeft van Novy met InTouch, kunt u de afzuigkap bedienen vanaf de kookplaat.

Kijk op de website voor de verschillende modellen van Inductie kookplaten met InTouch.

InTouch functie in- en uitschakelen

De!InTouch funtie staat standaard uit. Om de afzuigkap met een Novy inductie kookplaat met InTouch te verbinden, moet op de afzuigkap de InTouch functie eerst ingeschakeld worden.

De InTouch functie staat standaard uit. De functie kan ingeschakeld worden door de toets ① en toets ③ tegelijk in te drukken voor 3 seconden. De 2e en 3e LED knipperen 3 keer ter bevestiging (Het toestel moet uitgeschakeld zijn).

% 3 sec

Om de InTouch functie uit te schakelen toets ① en toets ② tegelijk indrukken voor 3 seconden de 2e en 4e LED knipperen 3 keer ter bevestiging. (Het toestel moet uitgeschakeld zijn).

% ◀ • • • • • + 3 sec

Het uitschakelen van de InTouch functie op de afzuigkap heeft tot gevolg dat de connectie tussen afzuigkap en Novy inductie kookplaat met InTouch en/of afstandsbediening ook is uitgeschakeld.

InTouch op de inductie kookplaat programmeren

• Sluit de kookplaat aan op de netspanning.
• Houd de toetse en op de inductiekookplaat

7 seconden gelijktijdig ingedrukt tot u voor de 2e maal een langer "biep"-signaal hoort.

• De kookplaat gaat nu automatisch de code zoeken van de afzuigkap.
• Wacht tot de verlichting van de afzuigkap begint te knipperen OF u een "klik"-geluid hoort wanneer u een afzuigkap hebt zonder verlichting (Blijf geduldig, dit kan even duren).

- Knippert de verlichting of hoort u het "klik"-geluid"; druk onmiddellijk op een willekeurige InTouch toets of of of op de inductie kookplaat.

U hoort een "biep"-signaal om de koppeling tussen beide toestellen te bevestigen.

Nu kunt u de afzuigkap bedienen met de toetsen op de inductiekookplaat.

Meer informatie over het gebruik van de InTouch functies vindt u in de InTouch handleiding van de kookplaat.

De InTouch functie tussen afzuigkap en kookplaat werkt met een vaste code.

Indien deze code stoort met andere zenders, kan een andere code gekozen worden.

Er zijn totaal 10 code mogelijkheden.

Om de code te wijzigen is een afstandsbediening nodig.

Meer informatie over het opnieuw programmeren met de afstandsbediening vindt u in de handleiding van de afstandsbediening.

Deafstandsbediening kunt u verkrijgen via de vakhandel of via de Novy website.

Artikelnummer afstandsbediening: 840029.

5 REINIGEN EN ONDERHOUD

Voigalle instructies zoals beschreven in het hoofdstuk Voorschriften voor veiligheid en gebruik.

Volk onderstaande reinigingsinstructies voor een langere levensduur en optimale werking van het apparaat.

5.1 Algemeen onderhoud

Laat de verlichting voldoende afkoelen voordat u de afzuigkap gaat reinigen.

Gebruik nooit agressieve, krassende of chloorhoudende producten.

Gebruik geen hogedrukreinigers of stoom- straalapparaten.

Inox/ Roestvrijstaal

Reinig het oppervlak met een schoonmaakdoekje en een mild reinigingsmiddel en droog nadien met een zachte doek. Voor een optimaal resultaat kan het onderhoud gebeuren met de Novy Inoxreiniger (906060): een zachte, voedende mousse die geen vetsporen nalaat en zeer gebruiksvriendelijk is. Breng de mousse aan op een zachte doek en maak ronde bewegingen over het volledig te reinigen oppervlak. Werk af met een droge doek om op te blinken.

Indien u gebruik maakt van een andere inoxreiniger, raden we aan deze eerst op een minder zichtbare plaats te testen en dit 24u te laten rusten. Indien er geen reactie is, kunt u uw dampkap met dit product reinigen.

Voor hardnekkiger vuil kunt u gebruik maken van de Novy Intensive Cleaner (906091), een milieuvriendelijke en intensieve reiniger die moeiteloos vet, olie, vingerafdrukken en vlekken verwijdert zonder strepen achter te laten.

Na de reiniging raden we aan het oppervlak te behandelen met de Novy Gloss Polish (906092).

Dit actief verzorgingsproduct biedt een langdurige bescherming en zorgt ervoor dat toestellen hun waarde optimaal behouden. Bovendien bouwt het een water-, kalk- en vetafstotende beschermlaag op.

Voor een krasvrije afwerking gebruikt u best de Novy Polishing Cloth (906093), een premiumdoek die bijzonder geschikt is voor gevoelige oppervlakken zoals hoogglanskeukens, meubels en keukenapparaten.

De Novy Intensive Cleaner, Novy Gloss Polish en Novy Polishing Cloth zijn eveneens verkrijgbaar als set, 906094. Deze schoonmaakproducten zijn verkrijgbaar via onze webshop: www.novy.com.

Gelakte delen van de afzuigkap

De afzuigkap kan worden gereinigd met een vochtig schoonmaakdoekje en een mild reinigingsmiddel.

Glas

Glazen delen van de afzuigkap kunnen gereinigd worden met een zachte doek en een glasreiniger.

5.2 Vetfilter

Indien de volgende instructies niet worden uitgevoerd, ontstaat er door een te sterke vervuiling, kans op brandgevaar.

Indicatie reiniging vetfilter

Inlocatie: 4 knipperende indicatie lampjes

Na 20 kookuren geven 4 knipperende indicatie LED's aan dat de vetfilter gereinigd dient te worden.

Reset de reinigingsindicatie

We meer u de vetfilter terugplaatst na reiniging, volstaat het om 5 seconden op de toets ② te drukken om de indicator opnieuw in te stellen.

% ← • • • • • + 5 sec

Indien u dit niet doet, blijven de indicatie lampjes knipperen bij het inschakelen van de afzuigkap.

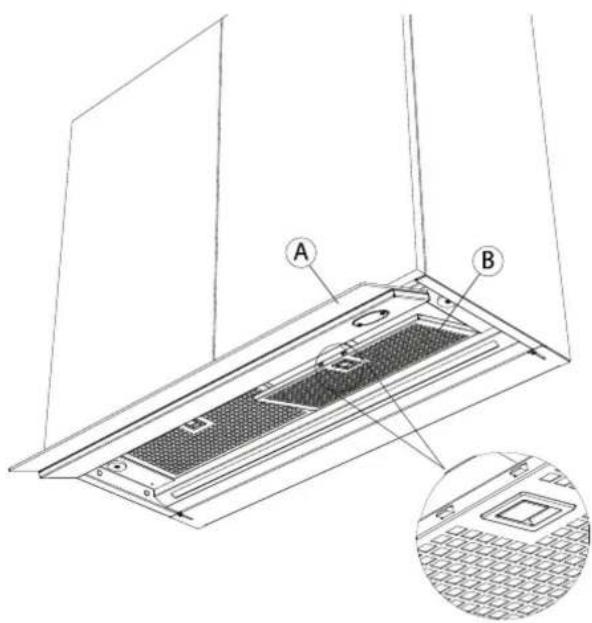

Toegang tot het vetfilter

• Bescherm de kookplaat.
• Open de kantelbare onderplaat A op zijn maximum positie.
• Het filter B kunt u uit de afzuigkap nemen door het slotje te openen en de filter naar beneden te trekken.
• Het filter komt dan los uit de afzuigkap.

Het metalen vetfilter kan met de hand gereinigd worden of in de vaatwasser. We raden aan om het vetfilter met de hand te reinigen.

Het filter handmatig reinigen:

Dompel het filter in een oplossing van kokend water waaraan een ontvettend afwasmiddel is toegevoegd. Gebruik geen agressieve, zuur- of alkalische reinigingsmiddelen.

- Gebruik voor het reinigen een borstel.

Spoel vervolgens het filter uit onder de kraan met warm water en laat deze daarna uitlekken.

Het filter in de vaatwasser reinigen:

• Gebruik een gangbaar vaatwasmiddel.
• Plaats de verzadigde vetfilters niet samen met ser vicegoed in de vaatwasser.
  Kies een programma met een lage temperatuur (max. 65°C).
• Laat het vetfilter uitlekken na het reinigen.

Bij het reinigen in de vaatwasser kan het filter door het zoutgehalte verkleuren. Dit heeft geen gevolgen voor de werking.

Terugplaatsen van de vetfilters

Voordat het vetfilter terug geplaatst wordt, reinig gelijk de randen van het gedeelte in de afzuigkap waar het filter in geplaatst wordt.

- Neem het filter met 2 handen beet.

Zorg dat de vergrendeling of de lip van het filter aan de onderzijde zit.

Plaats de achterzijde van het filter in de opening en druk daarna het filter aan de voorzijde omhoog en zorg dat deze zich vast klemt.

Echnieuwe vetfilter kunt u verkrijgen via de vakhandel of via de website van Novy.

Bij de keuze voor recirculatie dient altijd het recircula- tieprogramma op de afzuigkap ingesteld te worden (zie paragraaf 4.4).

Indien gekozen is voor recirculatie is een monoblock koolstofffilter in de afzuigkap achter het vetfilter geplaatst.

Vervangingsindicatie monoblock koolstofffilter

Inatie: rood indicatie lampje blijft branden

Na een vast ingestelde tijd geeft een rood indicatie licht op het toestel aan dat het monoblock filter vervangen dient te worden.

Reset van de vervangingsindicatie

D motor moet aanstaan. Wanneer u de nieuwe monoblock filters terug plaatst, volstaat het om 5 seconden gelijktijdig op de toetsen ② en ③ te drukken om de vervangingsindicatie opnieuw in te stellen.

% 5 sec

Toegang tot het monoblock koolstofffilter

Uitnemen van het monoblock filter:

Open de kantelbare klep en neem het vetfilter uit de afzuigkap (zie 5.2).

Het monoblock koolstofffilter bevindt zich in de voorziene opening in de afzuigkap. Neem deze uit de afzuigkap.

Plaatsen van het monoblock koolstofffilter:

Open de kantelbare klep en neem het vetfilter uit de afzuigkap (zie 5.2).

Plaats het monoblock filter in de voorziene opening in de afzuigkap.

Plaats het vetfillter terug en sluit de kantelbare klep.

Ee-nieuwe monoblock filter kunt u verkrijgen via de vakhandel of via de website van Novy. Artikelnummer monoblock filter: 680400.

5.4 Storingen

Storing: In geval van storing, aarzel niet om onze hersteldienst te contacteren: www.novy.com/contact.

Kies eerst uw land.

Voor een goede en vlotte afhandeling is het noodzakelijk dat de hersteldienst weet welk type apparaat u heeft. Deze gegevens vindt u op het typeplaatje aan de binnenkant van de afzuigkap. Deze wordt zichtbaar zodra u het filter/de filters uit de afzuigkap neemt .

6QUICKGUIDE

6.1 Instellingen

% 1 2 5 6 3 4

UITLEGACTIEINDICATIEOPMERKING
Inschakelen motor	1
Uitschakelen motor mét naloop	1	Groene LED knippert	Motor blijft nog 10min aan
Uitschakelen motor zonder naloop	2 x 1		Motor gaat onmiddelijk uit
Motorsnelheid verhogen	3
Motorsnelheid verlagen	2
Verlichting aan	4
Verlichting dimmen	4 gedurende enkele sec.
Recirculatie aan	2 + 3 gedurende 3 sec.	Rode LED knippert	! Motor moet uit staan !
Recirculatie uit	2 + 3 gedurende 3 sec.	Derde groene LED knippert 5x	! Motor moet aan staan !
Reset reinigingsindicatie vetfilters	2 gedurende 5 sec.
Reset vervangingsindicatie monoblock	2 + 3 gedurende 3 sec.	Rode LED knippert 3x	! Motor moet aan staan !
InTouch aan	1 + 3 gedurende 3 sec.	2e en 3e LED knipperen	! Motor moet uit staan !
InTouch uit	1 + 2 gedurende 3 sec.	2e en 4e LED knipperen	! Motor moet uit staan !

6.2 Indicaties

INDICATIEUITLEGOPMERKING
Vier knipperende LED's	Vetfilter moet worden gereinigd.	Indien de reinigingsinstructies niet worden uitgevoerd, ontstaat er door een te sterkevervuiling, kans op brandgevaar en rendementsverlies.
Rode indicatie LED licht op	Tijd om de gebruikte monoblock koolstoffilter te vervangen.

CONTENU

1 INFORMATIONS GÉNÉRALES 19
2 ENVIRONNEMENT ET ÉCONOMIES 20

NOVY nv behoudt zich het recht voor te allen tijde en zonder voorbehoud de constructie en de prijzen van haar producten te wijzigen.
