GEBRUIKSAANWIJZING VM70 PIONEER

●Weniger als 30 Sekunden

Dit produkt voldoet aan de laagspanningsrichtlijn (73/23/EEC), de EMC-richtlijnen (89/336/EEC en 92/31/EEC) en de CE-markeringsrichtlijn (93/68/EEC).

LET OP

Dit product bevat een laser-diode van een hogere orde als 1. Om veiligheidsredenen mogen geen panelen worden verwijderd of de ombouw van het apparaat op andere wijze worden geopend.

Op uw CD-speler is het onderstaande waarschuwingslabel aangebracht.

Plaats: onderkant van de CD-speler

Hartelijk dank voor de aanschaf van de Pioneer CDJ-100S CD-speler. Lees de gebruiksaanwijzing aandachtig door alvorens u de CD-speler in gebruik neemt, om eventuele beschadigingen als gevolg van een foutieve bediening te voorkomen. Bewaar de gebruiksaanwijzing op een plaats waar u deze gemakkelijk terug kunt vinden voor het geval u de gebruiksaanwijzing in de toekomst nogmaals nodig heeft.

BEDIENINGSAANWIJZINGEN VOOR

NORMAAL GEBRUIK 75

In/uitschakelen van de auto-cue functie.... 75

Normale weergave 75

Stoppen met de weergave 75

Tijdelijk onderbreken van de weergave 76

Opzoeken van een bepaald muziekstuk 76

Snel voorwaarts/terugwaarts 76

BEDIENINGSAANWIJZINGEN VOOR DJ (DISC JOCKEY) GEBRUIK 77

Weergave met de auto-cue functie ingeschakeld (ON).... 77

Opzoeken van een bepaald data "frame" 77

Instellen van het cue-punt (beginpunt) 78

SPECIALE DISC JOCKEY TECHNIEKEN 79

Functies van de Jog-draaischijf 79

Hoofdtemporegeling.... 80

Gebruik van de digitale Jog Break functies 80

Cue-functie 81

Fader-start 82

Relais-weergave met twee CD-spelers 82

MENGEN VAN TWEE MUZIEKSTUKKEN 83

VERHELPEN VAN STORINGEN 85

SPECIFICATIES 88

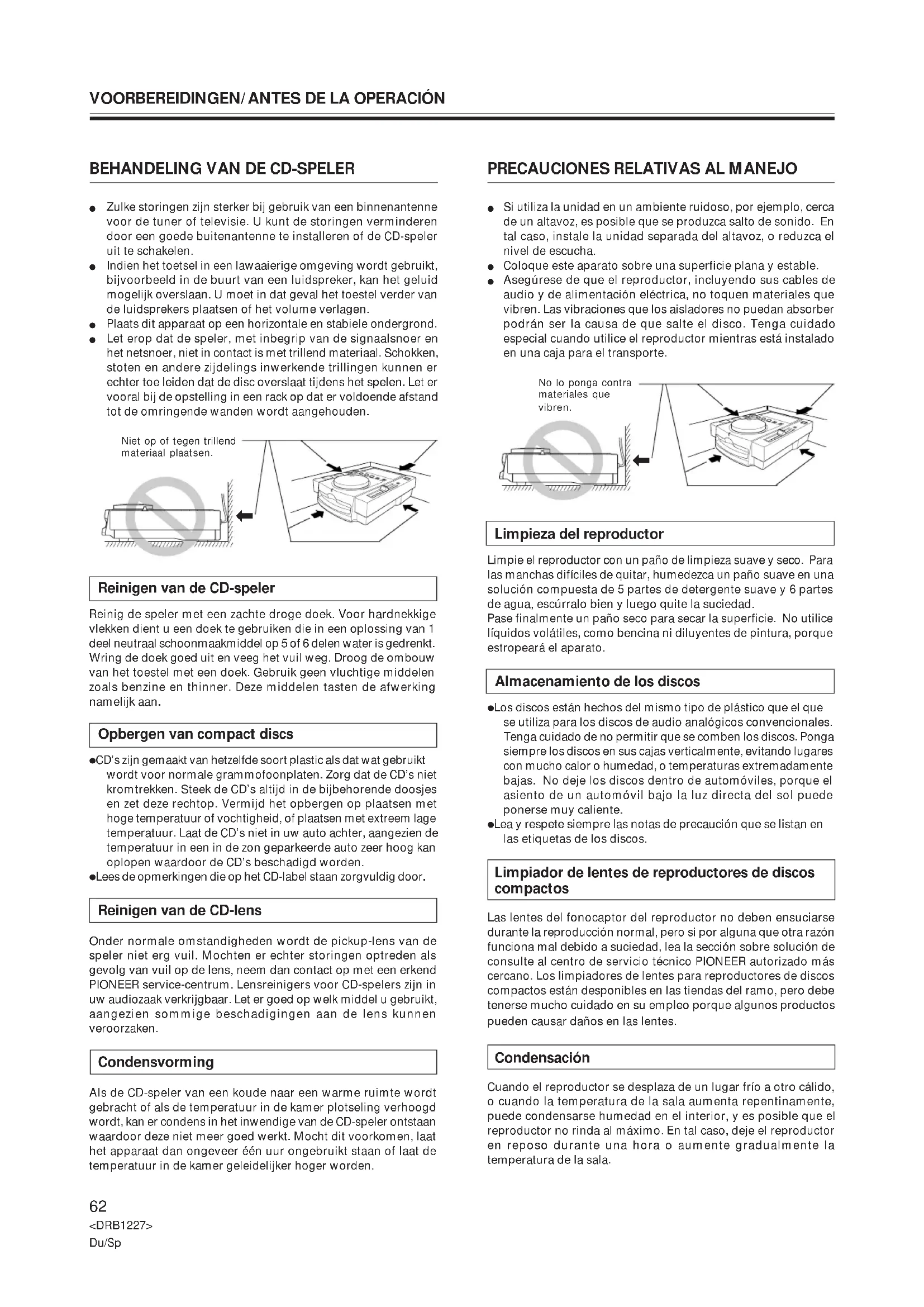

BEHANDELING VAN DE CD-SPELER

Opstelling

Zet de CD-speler op een goed geventileerde plaats vrij van hoge temperaturen en vochtigheid.

Zet de CD-speler niet op een plaats waar deze blootgesteld staat aan direct zonlicht of de warmte van een verwarming e.d.

Buitensporige hitte kan de ombouw en inwendige onderdelen beschadigen. Houd de CD-speler eveneens uit de buurt van vochtige of stoffige plaatsen om een defect of kortsluiting te voorkomen. Vermijd tevens opstelling in de buurt van een fornuis of op andere plaatsen waar veel oliedampen, stoom of hitte is.

Voorzorgsmaatregelen betreffende de opstelling

-Plaatsing en gebruik van de CD-speler voor langere tijd op of in de buurt van warmte verspreidende voorwerpen zoals versterkers, spotlichten, enz., zal de werking van het toestel mogelijk nadelig beïnvloeden. Plaats de CD-speler niet op een component dat warm wordt, zoals bijvoorbeeld een versterker.

-Plaats de CD-speler zo ver mogelijk van de tuner en televisie vandaan. Wanneer de CD-speler erg dicht bij dergelijke apparaten staat, kan dit resulteren in ruis of een slechte beeldkwaliteit.

ÍNDICE

PRECAUCIONES RELATIVAS AL MANEJO 61

CARACTERISTICAS....65

CONEXIONES....67

CONTROLES DEL PANEL....70

Panel superior 70

Ventanilla visualizadora 72

• Zulke storingen zijn sterker bij gebruik van een binnenantenne voor de tuner of televisie. U kunt de storingen verminderen door een goede buitenantenne te installeren of de CD-speler uit te schakelen.
• Indien het toetsel in een lawaaierige omgeving wordt gebruikt, bijvoorbeeld in de buurt van een luidspreker, kan het geluid mogelijk overslaan. U moet in dat geval het toestel verder van de luidsprekers plaatsen of het volume verlagen.
• Plaats dit apparaat op een horizontale en stabiele ondergrond.
• Let erop dat de speler, met inbegrip van de signaalsnoer en het netsnoer, niet in contact is met trillend materiaal. Schokken, stoten en andere zijdelings inwerkende trillingen kunnen er echter toe leiden dat de disc overslaat tijdens het spelen. Let er vooral bij de opstelling in een rack op dat er voldoende afstand tot de omringende wanden wordt aangehouden.

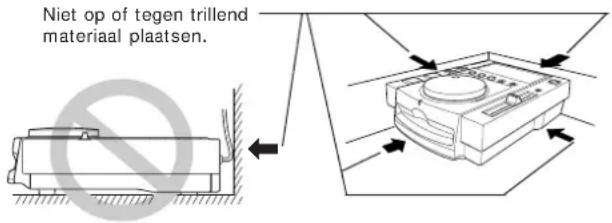

Niet op of tegen trillend materiaal plaatsen.

Reinigen van de CD-speler

Reinig de speler met een zachte droge doek. Voor hardnekkige vlekken dient u een doek te gebruiken die in een oplossing van 1 deel neutraal schoonmaakmiddel op 5 of 6 delen water is gedrenkt. Wring de doek goed uit en veeg het vuil weg. Droog de ombouw van het toestel met een doek. Gebruik geen vluchtige middelen zoals benzine en thinner. Deze middelen tasten de afwerking namelijk aan.

Opbergen van compact discs

• CD's zijn gemaakt van hetzelfde soort plastic als dat wat gebruikt wordt voor normale grammofoonplaten. Zorg dat de CD's niet kromtrekken. Steek de CD's altijd in de bijbehorende doosjes en zet deze rechtop. Vermijd het opbergen op plaatsen met hoge temperatuur of vochtigheid, of plaatsen met extreem lage temperatuur. Laat de CD's niet in uw auto achter, aangezien de temperatuur in een in de zon geparkeerde auto zeer hoog kan oplopen waardoor de CD's beschadigd worden.

-Lees de opmerkingen die op het CD-label staan zorgvuldig door.

Reinigen van de CD-lens

Onder normale omstandigheden wordt de pickup-lens van de speler niet erg vuil. Mochten er echter storingen optreden als gevolg van vuil op de lens, neem dan contact op met een erkend PIONEER service-centrum. Lensreinigers voor CD-spelers zijn in uw audiozaak verkrijgbaar. Let er goed op welk middel u gebruikt, aangezien sommige beschadigingen aan de lens kunnen veroorzaken.

Condensvorming

Als de CD-speler van een koude naar een warme ruimte wordt gebracht of als de temperatuur in de kamer plotseling verhoogd wordt, kan er condens in het inwendige van de CD-speler ontstaan waardoor deze niet meer goed werkt. Mocht dit voorkomen, laat het apparaat dan ongeveer één uur ongebruikt staan of laat de temperatuur in de kamer geleidelijker hoger worden.

PRECAUCIONES RELATIVAS AL MANEJO

Reinigen en behandelen van CD's

• Vinger- en vetvlekken op het oppervlak van de CD zullen de signalen niet direct aantasten, maar afhankelijk van de mate van vervuiling is het wel mogelijk dat het reflectievermogen van het signaaloppervlak minder wordt wat resulteert in een inferieure geluidskwaliteit. Houd de CD's goed schoon door deze regelmatig met een zacht doekje van het midden naar de buitenkant schoon te vegen.
  ●Als de plaat erg vuil is, kan deze met een zachte doek, bevochtigd met water maar goed uitgewrongen, voorzichtig afgeveegd worden. Verwijder eventuele achtergebleven waterdruppels met een andere droge doek.
• Gebruik op compact discs geen reinigingssprays of antistatische middelen bestemd voor grammofoonplaten. Maak de platen ook nooit met benzine, terpentijn of andere sterke chemische middelen schoon aangezien deze het oppervlak van de plaat kunnen aantasten.

- Met deze CD-speler mogen uitsluitend compact discs gebruikt worden die voorzien zijn van het rechts hierneaast getoonde merk. (Optische audio digitale discs)

• Let op tijdens het hanteren van de disc de opgenomen kant niet aan te raken (de spiegelachtige kant tegenovergesteld aan het label is de opgenomen kant). Houd de disc bij de rand vast of met een vinger bij de rand en een bij het middengat.
• Plak geen labels of plakband op de kant met het platelabel. Let er ook op het label niet te beschadigen of erop te krassen.
• De plaat draait met hoge snelheid in de CD-speler rond. Gebruik daarom geen beschadigde (kromgetrokken of gebarsten) platen.

Speel geen CD's af die een afwijkende vorm hebben

Bij het afspelen van een CD die niet rond is, zoals een hartvormige CD, is het mogelijk dat de apparatuur foutief werkt.

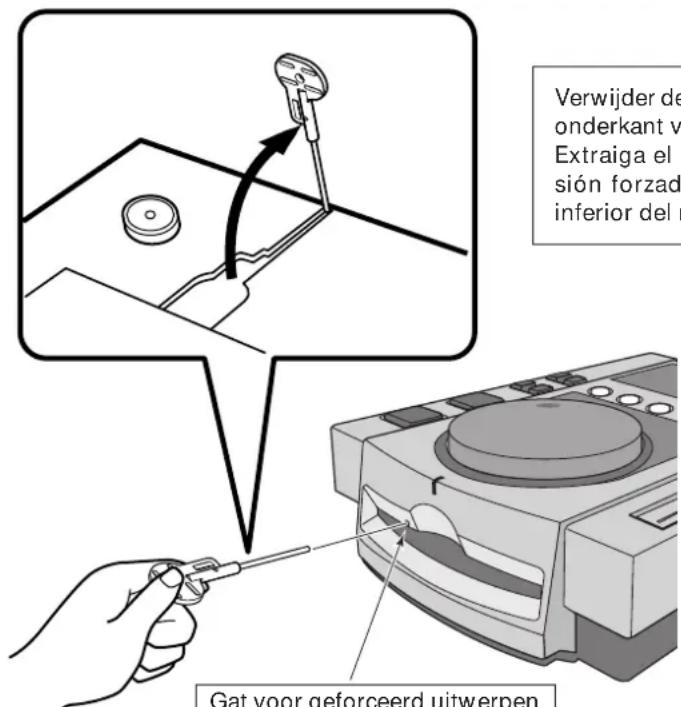

Geforceerd uitwerpen van de CD Expulsión forzada del disco

Verwijder de onderkant v Extraiga el p sión forzad inferior del Gat voor geforceerd uitwerpen

Gat voor geforceerd uitwerpen Orificio de expulsión forzada

Verwijder de uitwerp-pen uit de onderkant van de CD-speler. Extraiga el pasador de expulsión forzada de la superficie inferior del reproductor.

Als de uitwerptoets niet werkt of als de CD om een andere reden niet uit het apparaat kan worden verwijderd, kunt u de bijgeleverde uitwerp-pen in het gat in het voorpaneel van de speler steken om de CD uit het apparaat te verwijderen. Neem de onderstaande punten in acht wanneer u de CD op deze wijze uit het apparaat verwijdert.

①Schakel de CD-speler uit en controleer of de CD tot stilstand is gekomen. Na het uitschakelen van het apparaat duurt het ongeveer 30 seconden voordat de CD volledig tot stilstand is gekomen.

Als u de CD uit het apparaat verwijdert terwijl deze ronddraait:

• In dit geval wordt de CD al draaiende naar buiten geslingerd en kan deze uw hand e.d. raken met verwonding tot gevolg.
  ●Aangezien de CD ronddraait met de discklem niet stabiel aangebracht, kunnen er krassen op de CD komen.

U mag de CD daarom nooit uit het apparaat verwijderen terwijl deze ronddraait.

② Gebruik altijd de bijgeleverde uitwerp-pen wanneer u de CD op deze wijze uit het apparaat wilt verwijderen (gebruik nooit een ander voorwerp). De uitwerp-pen bevindt zich in een uitsparing in de onderkant van de CD-speler.

Wanneer u de bijgeleverde uitwerp-pen volledig in het hiervoor bestemde gat aan de voorzijde van het apparaat steekt, komt de CD ongeveer 5 tot 10 mm uit de CD-insteekgleuf, waarna u de CD met de hand kunt vastpakken en verwijderen.

Deze compact disc speler is speciaal ontworpen voor gebruik door disc jockey's. In deze speler zijn de functies en mogelijkheden die nodig zijn voor gebruik in een discotheek gecombineerd met de unieke eigenschappen van het compact disc medium.

DIGITALE JOG BREAK

Ingebouwde digitale Jog Break voor uw eigen geluid-screaties

Er zijn drie toetsen die elk in een andere remix-functie voorzien (JET, ZIP, WAH). Door de gewenste functie te kiezen en de Jogdraaischijf te gebruiken overeenkomstig het spelende muziekstuk, kunt u uw eigen originele geluiden creëren.

JOG-DRAAISCHIJF

Groot uitgevoerde Jog-draaischijf (doorsnede 100 mm) voor het bijregelen van de maatslag op dezelfde wijze als bij een normale grammofoonplatenspeler.

Door de draaischijf met het puntje van uw vinger te bedienen, kunt u uiterst nauwkeurig, in stapjes van één frame (1/75 seconde), het beginpunt van de muziekstukken opzoeken.

Bovendien kunt u de Jog-draaischijf gebruiken voor "Supersnel zoeken" en "Supersnel muziekfragmentspringzoeken". Deze functies zijn sneller dan de conventionele zoekfuncties.

WEERGAVETEMPO-REGELING

Accurate schuifregelaar met 100-mm hoog schuifbereik voor een exacte bijregeling van het weergavetempo.

Op het digitale display wordt de bijregeling in eenheden van 0,1% aangegeven (bij het ±10% regelbereik) voor een nauwkeurige en eenvoudige afstelling van het weergavetempo.

●Twee regelbereiken voor het weergavetempo

U kunt kiezen uit twee regelbereiken voor het weergavetempo, ±10% (in stapjes van 0,1%) en +10 tot -16% (0 tot +10% in stapjes van 0,1% en 0 tot -16% in stapjes van 0,2%), om snel en gemakkelijk de gewenste afstelling te maken.

SNELLE START

Een druk op de toets vanuit de "standby" stand en er is vrijwel onmiddellijk muziek (0,01 seconde of minder).

Bij normale CD-spelers kan het tot 0,3 seconde duren voordat u geluid hoort bij het indrukken van de starttoets in de "standby" stand. Met de snelstartfunctie van deze speler is die tijdsduur vrijwel nihil, zodat een soepele overgang tussen de muziekfragmenten wordt verkregen.

HOOFDTEMPOREGELING

Bijregelen van het weergavetempo zonder dat hierdoor de toonhoogte wordt veranderd.

Bij analoge systemen betekent een wijziging van het weergavetempo tevens een wijziging van de toonhoogte. De hoofd-temporegelaar van dit apparaat maakt gebruik van de speciale eigenschappen van het digitale medium om de draaisnelheid, d.w.z. het weergavetempo, te veranderen zonder dat dit een invloed heeft op de toonhoogte.

DUIDELIJKE AANDUIDING VAN DE WEERGAVEPOSITIE

Horizontale analoge schaal toont in een oogopslag de verstreken of resterende speelduur.

Deze aanduiding geeft een rechtstreekse visuele uitlezing van de positie in het muziekstuk waar u zich nu bevindt, vergelijkbaar met de plaats van de naald bij het afspelen van een grammofoonplaat. Aan de hand van de oplichtende segmenten weet u meteen de huidige weergavepositie, waarbij de aanduiding knippert als het einde van het muziekstuk wordt genaderd.

CARACTERÍSTICAS

De insteekgleuf is zo ontworpen dat u de CD snel en gemakkelijk in het apparaat kunt steken en eruit kunt verwijderen.

U plaatst de CD rechtstreeks in het apparaat, zonder dat u een disclade e.d. hoeft te openen en sluiten. Dit betekent dat u snel toegang heeft tot de gewenste muziek.

CUE-FUNCTIES

Uitgerust met diverse handige cue-functies.

●“Terug-naar-cue” functie

Als u de CUE toets indrukt nadat u vanaf het cue-punt naar het geluid geluisterd heeft, keert de pickup terug naar het cue-punt en wordt de weergave vanaf daar hervat.

Met de terug-naar-cue functie kunt u door middel van een druk op de toets steeds terugkeren naar een vooraf ingesteld cue-punt.

●Auto-cue functie

Automatisch overslaan van het onbespeelde gedeelte aan het begin van het muziekstuk zodat de speler precies bij het begin van de muziek "standby" komt te staan.

Deze functie zorgt voor een onmiddellijke weergavestart bij het indrukken van de PLAY toets.

●Cue-punt monitorfunctie

Beluisteren vanaf het ingestelde cue-punt (tot maximaal 1 minute).

Met deze functie kunt u snel een bepaald cue-punt controleren of een muziekstuk-sampler samenstellen.

FADER-START

Gebruik van de CROSS FADER schuifregelaar van de DJ Mixer voor "snelle start" en "terug-naar-cue".

Wanneer het apparaat gebruikt wordt in combinatie met de Pioneer DJM-500 of DJM-300 DJ Mixer (los verkrijgbaar), kunt u de CROSS FADER schuifregelaar van de mixer gebruiken voor de snelle-start en terug-naar-cue functies.

RELAIS-WEERGAVE

Bij gebruik van twee op elkaar aangesloten CDJ-100S spelers heeft u de beschikking over automatische relaisweergave.

Zodra het einde van een muziekstuk bij een van de spelers wordt bereikt, wordt de andere speler uit de "standby" stand gehaald en begint deze met weergeven.

OLIEGEDEMPTE OPHANGING

Oliegedempte "zwevende" ophanging beschermt tegen trillingen en mechanische schokken.

De CD-speler heeft een oliegedempte "zwevende" ophanging om haperingen in de weergave te voorkomen wanneer het apparaat is blootgesteld aan relatief ruw gebruik of trillingen overgebracht via de vloer.

●Schakel altijd de spanning uit met de netschakelaar en trek de stekker uit het stopcontact alvorens aansluitingen te maken of te wijzigen.

1. AUDIO-UITGANGSAANSLUITINGEN (AUDIO OUT)

Steek de witte stekkers in de linkerkanaal (L) aansluitbussen en de rode stekkers in de rechterkanaal (R) aansluitbussen.

A Aansluiten op een stereo versterker (zonder gebruik van een DJ mixer)

CONEXIONES

INPUT CD L G R G L R Audiokabel Cable de audio L R AUDIO OUT Pioneeri Niet aansluiten op de PHONO aansluitingen. No conecte a las tomas PHONO.

⑭ Bij gebruik van een andere DJ mixer

Verbind de AUDIO OUT aansluitingen van deze speler met de LINE IN of AUX IN aansluitingen van een DJ mixer of een dergelijk apparaat.

- Sluit de speler niet aan op de MIC aansluitingen van de DJ mixer, aangezien het geluid in dat geval niet juist wordt weergegeven en er sterke vervorming zal zijn.

Gebruik een los verkrijgbaar ministekkersnoer (dia. 3,5 mm; zowel een stereo als een mono-snoer kan gebruikt worden) voor de verbinding van de CONTROL aansluitingen.

Door de los verkrijgbare DJM-500 of DJM-300 DJ mixer op de CONTROL aansluiting van dit apparaat aan te sluiten, is het mogelijk om de fader-start en de terug-naar-cue functies te regelen vanaf de DJ mixer.

Bij gebruik van twee spelers verbindt u de CONTROL aansluitingen van beide spelers met de DJ mixer. U kunt dan beide spelers automatisch achter elkaar laten spelen. Zie blz. 82 voor nadere bijzonderheden.

OPMERKING:

U kunt de fader-startfunctie en de relais-weergavefunctie niet gelijktijdig gebruiken, aangezien er verschillende aansluitingen voor deze functies vereist zijn.

Ⓐ Fader-start met de DJM-300

De fader-startfunctie en de relais-weergavefunctie van dit apparaat kunnen geregeld worden vanaf de DJ mixer.

CONEXIONES

2. CONEXIONES DE LAS TOMAS CONTROL

B Fader-start met de DJM-500

De fader-startfunctie en de relais-weergavefunctie van dit apparaat kunnen geregeld worden vanaf de DJ mixer.

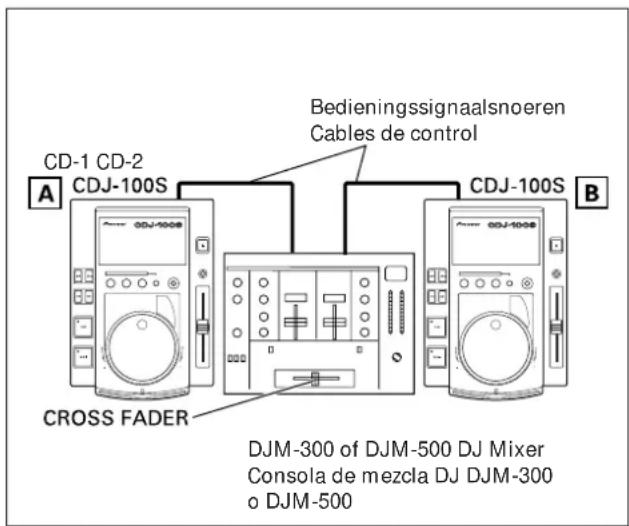

© Relais-weergave bij gebruik van twee spelers

Met de relais-weergavefunctie kunt u de spelers automatisch achter elkaar laten spelen.

Gebruik een los verkrijgbaar mini- stekkersnoer (dia. 3,5 mm; zowel een stereo als een mono-snoer kan gebruikt worden) voor de verbinding van de CONTROL aansluitingen.

Nadat alle andere aansluitingen zijn gemaakt, steekt u de stekker van het netsnoer in een stopcontact of in een netuitgang van de versterker.

- Steek de stekkers stevig in de aansluitbussen en het stopcontact.

OPMERKING:

Het toestel functioneert mogelijk niet juist indien u een van de volgende handelingen uitvoert wanneer de CD nog in het toestel ronddraait.

1) De spanning wordt uitgeschakeld en vervolgens weer ingeschakeld.

2) Het netsnoer wordt ontkoppeld en vervolgens weer verbonden.

Druk in deze gevallen op de EJECT toets zodat het draaien van de CD stopt en bedien het toestel vervolgens opnieuw.

Pak het netsnoer beet bij de stekker. Trek de stekker er niet uit door aan het snoer te trekken en trek nooit aan het netsnoer met natte handen aangezien dit kortsluiting of een elektrische schok tot gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoer, en klem het niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnoeren dienen zo te worden geleid dat er niet per ongeluk iemand op gaat staan. Een beschadigd netsnoer kan brand of een elektrische schok veroorzaken. Controleer het netsnoer af en toe. Wanneer u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde erkende PIONEER onderhoudscentrum of uw dealer een nieuw snoer te kopen.

①Netschakelaar (POWER) (Op het achterpaneel)

Met deze schakelaar wordt het apparaat in- en uitgeschakeld.

②Displayvenster → blz. 72

③ DIGITAL JOG BREAK toetsen (JET, ZIP, WAH, HOLD) → blz. 80

④Muziekfragmentzoektoetsen (TRACK SEARCH ◀◀, ►▶) ⇒ blz. 76

⑤ Zoektoetsen (SEARCH ◀◀, ▶▶) ⇒ blz. 76, blz. 81

⑥Beginpunttoets/-indicator (CUE)

Deze toets biedt drie functies. [Instellen van het cue-punt (beginpunt)] ⇔ blz. 78

[Terug-naar-cue functie] blz. 81
[Bemonstering van het cue-punt] blz. 81
[Verschuiven van het cue-punt] blz. 81

⑦Weergave-/ pauzetoets en -indicator (PLAY/ PAUSE ▶/ II ) → blz. 76

⑧Laadindicator

Deze indicator knippert wanneer de CD via de CD-insteekgleuf naar binnen of buiten wordt geschoven. De indicator brandt continu wanneer er een CD in het apparaat is.

⑨ Gsat voor geforceerd uitwerpen → blz. 64

⑩Uitwerptoets (EJECT) → blz. 73

Als deze toets wordt ingedrukt, komt de CD tot stilstand en wordt de CD via de CD-insteekgleuf naar buiten geschoven.

⑪ Hoofdtempotoets (MASTER TEMPO) → blz. 80

• Voor het in/uitschakelen van de hoofdtemporegeling.
• Als u de toets langer dan 2 secondi ingedrukt houdt, wordt er omgeschakeld tussen de twee regelbereiken (±10% of +10% tot -16%). Bij het wijzigen van het regelbereik wordt de numerieke aanduiding voor het gekozen bereik (10,0/16,0) ongeveer 2 seconden op het display aangegeven.
• Bij het inschakelen van het apparaat wordt het regelbereik automatisch ingesteld op ±10.

⑫Tijdsfunctie/ "auto cue" toets (TIME MODE/AUTO CUE)

Deze toets bedient twee functies.

[Omschakelen van de tijdsaanduiding]

Met elke druk op deze toets zal de tijdsaanduiding beurtelings omschakelen tussen de aanduiding van de verstreken speeltijd van het fragment of de resterende speeltijd (REMAIN).

- Bij het inschakelen van de speler verschijnt de REMAIN aanduiding.

[Auto-cue functie] blz. 75

Deze functie zorgt ervoor dat het cue-punt (dit is het punt meteen voordat het geluid begint) automatisch wordt ingesteld, na het plaatsen van een CD of het opzoeken van een muziekstuk.

- Bij het inschakelen van de speler komt de auto-cue functie automatisch op OFF (uitgeschakeld) te staan.

⑬Temporegelaar (TEMPO)

Met deze regelaar wordt het weergavetempo bijgesteld. De middenstand stelt het normale weergavetempo in. Door de regelaar naar u toe (+ zijde) te schuiven, zal het tempo toenemen. Het tempo neemt af als de regelaar van u vandaan (- zijde) wordt geschoven.

⑭Jog-draaischijf (+ FWD/− REV) ⇒ blz. 79

⑮CD-insteekgleuf → blz. 73

Steek de CD met het label naar boven in deze gleuf.
- Bij het afspelen van een 8 cm CD plaatst u de disc in een los verkrijgbare CD-adapter voordat u de disc in de CD-speler steekt.

Deze aanduiding toont het nummer van het spelende muziekfragment.

②CUE indicator

Deze indicator knippert om aan te geven dat u het cue-punt kunt instellen en licht continu op nadat het cue-punt is ingesteld.

③Tijdsaanduiding (REMAIN)

Deze aanduiding toont de verstreken speelduur van het huidige muziekstuk (als de REMAIN indicator uit is) of de resterende speelduur van het huidige muziekstuk (als de REMAIN indicator brandt) in minuten (M) en seconden (S), of in data "frames" (F).

④Weergavetempo-aanduiding

Hier wordt de wijziging van het weergavetempo, ingesteld met de TEMPO regelaar, aangegeven in stapjes van 0,1% in het ±10% regelbereik. In het +10% tot -16% regelbereik wordt 0 tot +10% aangegeven in stapjes van 0,1% en 0 tot -16% in stapjes van 0,2%.

⑤Indicator hoofdtempofunctie (MT)

Deze indicator licht op als de MASTER TEMPO functie gebruikt wordt.

⑥A. CUE indicator

Deze indicator licht op als de AUTO CUE functie gebruikt wordt.

⑦Staafaanduiding weergavepositie

Op deze staafaanduiding kan snel de verstreken of resterende speelduur van het spelende muziekfragment worden afgelezen. De staafaanduiding werkt als volgt.

- Als er geen CD is geplaatst...... aanduiding dooft

●Aanduiding van verstreken speelduur
......segmenten lichten op vanaf de linkerzijde
●Aanduiding van resterende speelduur ......segmenten doven vanaf de linkerzijde
- Resterende speelduur is minder dan 30 sekonden ...... staafaanduiding knippert

⑧WAH indicator

Deze indicator licht op of knippert wanneer de WAH functie gebruikt wordt. blz. 80

⑨Pauze-indicator (II)

Deze indicator knippert wanneer de speler in de pauzestand staat.

⑩ZIP indicator

Deze indicator licht op of knippert wanneer de ZIP functie gebruikt wordt. blz. 80

⑪JET indicator

Deze indicator licht op of knippert wanneer de JET functie gebruikt wordt. blz. 80

⑫Weergave-indicator (▶)

Deze indicator licht op tijdens weergeven.

Label naar boven Cara de la etiqueta arriba Recht naar binnen steken Insértelo recto

1. Zet de POWER schakelaar op het achterpaneel op ON.

Steek de CD niet met geweld in de insteekgleuf wanneer de POWER schakelaar op OFF staat, aangezien dit kan resulteren in beschadiging van de CD en het apparaat.

2. Plaats de CD.

• Steek de CD met het label naar boven in de insteekgleuf aan de voorzijde van het apparaat.
• Bij het afspelen van een 8 cm CD plaatst u de disc in een los verkrijgbare CD-adapter voordat u de disc in de insteekgleuf steekt.
• U kunt slechts één CD in het apparaat steken. Probeer nooit twee CD's tegelijk in het apparaat te steken, of een CD in het apparaat te steken wanneer er reeds een CD in het apparaat is.
• Houd de CD niet schuin wanneer u deze naar binnen steekt en druk de CD ook nooit met geweld in de insteekgleuf. Probeer ook nooit om de beweging van de CD te onderbreken wanneer de speler de CD in het apparaat trekt of eruit verwijdert, aangezien dit kan resulteren in beschadiging van de speler of de CD.

3. Druk op de EJECT toets om de CD uit het apparaat te verwijderen.

• Bij indrukken van de EJECT toets komt de CD tot stilstand en wordt deze uit het apparaat verwijdert.
• Als de CD niet uit het apparaat komt bij indrukken van de EJECT toets, steekt u de bijgeleverde uitwerp-pen in het gat voor geforceerd uitwerpen aan de voorzijde van het apparaat, zodat de CD naar buiten komt.

LET OP

Probeer niet om een CD terug in de insteekgleuf te drukken wanneer de EJECT indicator oplicht. Als u de CD opnieuw in de insteekgleuf drukt terwijl de EJECT indicator oplicht, kan het apparaat stoppen. Druk eerst nogmaals op de EJECT toets en wacht totdat de EJECT indicator dooft voordat de CD opnieuw in het apparaat steekt.

①Bij het afspelen van een CD-singeltje (8 cm CD) moet u altijd een adapter voor 8 cm CD's gebruiken. Controleer of de CD juist in de adapter zit voordat u deze in de CD-speler steekt. Als u per ongeluk een 8 cm CD zonder adapter in het apparaat heeft gestoken, drukt u meteen op de EJECT toets om de CD uit het apparaat te verwijderen. Druk zonodig een tweede maal op de EJECT toets als de CD niet uit het apparaat komt.
② Gebruik een adapter voor 8 cm CD's die voorzien is van het COMPACT DISC beeldmerk (aanbevolen standaard product).
Gebruik geen adapters waarbij de CD vrij in het apparaat ronddraait of een verbogen of vervormde adapter.

BEDIENINGAANWIJZINGEN VOOR NORMAAL GEBRUIK

In/uitschakelen van de auto-cue functie

Houd de TIME MODE/AUTO CUE toets langer dan 1 seconde ingedrukt om de auto-cue functie beurtelings in en uit te schakelen (ON/OFF). Als de auto-cue functie is ingeschakeld, licht de A. CUE indicator op het display op.

Normale weergave

Hieronder volgt de basisbediening voor weergave wanneer de de auto-cue functie uitgeschakeld is (de A. CUE indicator licht niet op).

1. Plaats een CD.

• Steek de CD met het label naar boven in de insteekgleuf aan de voorzijde van het apparaat.
• Bij het afspelen van een 8 cm CD plaatst u de disc in een los verkrijgbare CD-adapter voordat u de disc in de insteekgleuf steekt.
• U kunt slechts één CD in het apparaat steken.

LET OP

Probeer niet om een CD terug in de insteekgleuf te drukken wanneer de EJECT indicator oplicht. Als u de CD opnieuw in de insteekgleuf drukt terwijl de EJECT indicator oplicht, kan het apparaat stoppen. Druk eerst nogmaals op de EJECT toets en wacht totdat de EJECT indicator dooft voordat de CD opnieuw in het apparaat steekt.

2. Het afspelen begint automatisch bij muziekstuk 1.

• Als de auto-cue functie uitgeschakeld is, zal het afspelen niet stoppen nadat het eerste muziekstuk is afgespeeld, maar worden de muziekstukken achter elkaar weergegeven.
• Het afspelen stopt nadat het laatste muziekstuk is weergegeven.

Stoppen met de weergave

Druk op de EJECT toets.

• Het weergeven stopt en de CD wordt naar buiten geschoven.
• Het apparaat heeft geen speciale stoptoets.

BEDIENINGSSNWIJZINGEN VOOR NORMAAL GEBRUIK

Tijdelijk onderbreken van de weergave

Druk tijdens weergeven op de PLAY/PAUSE toets (▶/II).

• De indicator van de PLAY/PAUSE toets en de CUE indicator knipperen en de weergave wordt onderbroken.
• Om de weergave te hervatten, drukt u nogmaals op de PLAY/PAUSE toets zodat de indicator weer continu oplicht.
• Tijdens een pauze zal het geluid toch met onderbrekingen te horen zijn. Als u geen geluid wenst te horen, verlaag dan het uitgangsniveau op de audiomixer.
• Als het toestel langer dan 80 minuten in de pauzestand staat, zal de disc automatisch stoppen met draaien. De weergave kan in dat geval worden hervat door op de PLAY/PAUSE toets te drukken.

Opzoeken van een bepaald muziekstuk

■ Gebruik van de TRACK SEARCH toetsen (|◄◄,►►|) Druk op een van de TRACK SEARCH toetsen (|◄◄,►►|).

• Telkens als u op de toets drukt, wordt het begin van het volgende muziekstuk opgezocht (in voor- of terugwaartse richting, afhankelijk van de toets die u indrukt). Om tijdens het afspelen van een muziekstuk terug te gaan naar het begin van het vorige muziekstuk, dient u tweemaal op de i◀◀ toets te drukken.
• Als u de toets ingedrukt houdt, worden de muziekstukken continu doorlopen. Indien u de toets langer dan twee seconden ingedrukt houdt, neemt de snelheid waarmee de muziekstukken doorlopen worden toe.
• Als de 1◀◀ toets aan het begin van het eerste muziekstuk op de CD wordt ingedrukt (muziekstuk 1), zal het begin van het laatste muziekstuk op de CD worden opgezocht.
• Als de ►►► toets bij het laatste muziekstuk op de CD wordt ingedrukt, zal het eerste muziekstuk op de CD (muziekstuk 1) worden opgezocht.

■ Supersnel muziekfragmentspringzoeken Draai aan de Jog-draaischijf terwijl u een van de TRACK SEARCH toetsen (◀◀, ▶▶!) ingedrukt houdt.

• Terwijl u een van de TRACK SEARCH toetsen ingedrukt houdt, draait u de Jog-draaischijf in de richting waarin u muziekstukken wilt overslaan; de versnelde overslaanfunctie wordt ingeschakeld en de snelheid correspondeert met de afstand waarover u de Jog-draaischijf verdraait.
• De richting van de overslaanfunctie wordt bepaald door de richting waarin de Jog-draaischijf wordt gedraaid (de richting van de ingedrukte TRACK SEARCH toets is niet van belang.)
• De versnelde overslaanfunctie komt te vervallen wanneer u de TRACK SEARCH toets loslaat.

Snel voorwaarts/ terugwaarts

■ Gebruik van de SEARCH toetsen

Druk tijdens weergeven op de SEARCH toetsen (◀◀, ▶▶). Houd de ▶▶ toets ingedrukt om de CD versneld in voorwaartse richting te doorlopen en houd de ◀◀ toets ingedrukt om de CD versneld in terugwaartse richting te doorlopen.

■ Supersnel zoeken

Draai aan de Jog-draaischijf terwijl u een van de SEARCH toetsen (◀◀, ▶▶) ingedrukt houdt.

• Terwijl u een van de SEARCH toetsen ingedrukt houdt, draait u de Jog-draaischijf in de richting waarin u wilt zoeken; de versnelde voorwaartse of achterwaartse zoekfunctie wordt ingeschakeld.
• De richting van de versnelde zoekfunctie wordt bepaald door de richting waarin de Jog-draaischijf wordt gedraaid. De richting van de ingedrukte SEARCH toets is niet van belang.
• Wanneer u niet meer aan de Jog-draaischijf draait, begint het apparaat weer met weergeven.
• De versnelde zoekfunctie komt te vervallen wanneer u de SEARCH toets loslaat.

BEDIENINGSAANWIJZINGEN VOOR DJ (DISC JOCKEY) GEBRUIK

Jog-draaischijf/Mando de lanzadera

Weergave met de auto-cue functie ingeschakeld (ON)

Hieronder volgt de basisbediening voor weergave wanneer de auto-cue functie ingeschakeld is (de A. CUE indicator licht op het display op).

1. Plaats een CD.

• Steek de CD met het label naar boven in de insteekgleuf aan de voorzijde van het apparaat.
• Bij het afspelen van een 8 cm CD plaatst u de disc in een los verkrijgbare CD-adapter voordat u de disc in de insteekgleuf steekt.
• U kunt slechts één CD in het apparaat steken.

LET OP

Probeer niet om een CD terug in de insteekgleuf te drukken wanneer de EJECT indicator oplicht. Als u de CD opnieuw in de insteekgleuf drukt terwijl de EJECT indicator oplicht, kan het apparaat stoppen. Druk eerst nogmaals op de EJECT toets en wacht totdat de EJECT indicator dooft voordat de CD opnieuw in het apparaat steekt.

2. Druk op de PLAY/PAUSE toets (▶/II).

- Druk pas op deze toets nadat de indicator van de CUE toets oplicht. De weergave zal onmiddellijk beginnen.

■Zodra een muziekstuk is afgelopen, gaat de speler naar het begin van het volgende muziekstuk en komt daar in de pauzestand te staan. De CUE indicator licht op en de indicator van de PLAY/PAUSE toets knippert, waarmee wordt aangegeven dat het apparaat in de weergave-pauzestand (standby voor weergave) staat. Druk op de PLAY/PAUSE toets (▶/Ⅲ) om te beginnen met de weergave van het volgende muziekstuk.

Opzoeken van een bepaald data "frame"

■ Gebruik van de Jog-draaischijf

Druk tijdens weergave op de PLAY/PAUSE toets (▶/II) om de pauzefunctie in te stellen en draai dan aan de Jog-draaischijf om het gewenste frame op te zoeken.

- Bij het draaien aan de Jog-draaischijf wordt gezocht in stapjes van één frame (75 frames = 1 seconde).

BEDIENINGSAANWIJZINGEN VOOR DJ (DISC JOCKEY) GEBRUIK

• Draai de Jog-draaischijf naar rechts om te zoeken in voorwaartse richting en naar links om te zoeken in terugwaartse richting.
• Het zoeken gebeurt met een snelheid van 48 frames per omwenteling van de Jog-draaischijf.

■ Gebruik van de SEARCH toetsen

Druk op een van de SEARCH toetsen (◀◀, ▶▶) terwijl het apparaat in de pauzestand staat. .

- Telkens als u op de toets drukt, wordt één frame verder gegaan in de gekozen richting.

Instellen van het cue-punt (beginpunt)

Als een beginpunt in het geheugen van de speler is geprogrammeerd, zal de speler op dit punt standby voor weergave komen te staan wanneer op de CUE toets wordt gedrukt.

1. Kies tijdens weergeven het gewenste beginpunt en druk bij dit punt op de PLAY/PAUSE toets (▶/II) zodat de speler in de pauzestand komt te staan.
2. Draai aan de Jog-draaischijf om het precieze beginpunt te bepalen.

- Voor het instellen van het beginpunt tijdens het luisteren naar het weergavegeluid, gebruikt u de Jogdraaischijf om terug te gaan naar een punt net voor het gewenste punt. (Het beginpunt is het punt meteen nadat geluid gehoord wordt in de geluid-pauzestand.)

1. Druk op de CUE toets zodra het frame-nummer of de weergave het gewenste punt heeft bereikt.

2. Het beginpunt is in het geheugen vastgelegd als het weergavegeluid wordt onderdrukt en de CUE indicator oplicht.

3. Bij het vastleggen van een nieuw beginpunt wordt een eventueel voorheen geprogrammeerd beginpunt gewist.

Functies van de Jog-draaischijf

Tijdens weergave

Tijdens weergave de Jog-draaischijf langzaam ronddraaien

• De maatslag (tempo) verandert overeenkomstig de bediening van de draaischijf; de maatslag neemt toe bij het draaien in de “+FWD” richting en af bij het draaien in de “-REV” richting.
• Zodra de bediening van de draaischijf gestopt wordt, keert het maatslag (tempo) terug naar de oorspronkelijke snelheid.

Tijdens standby (frame zoeken)

Tijdens standby de Jog-draaischijf langzaam ronddraaien

• De frames worden doorlopen in stapjes van 1 frame.
• Als de draaischijf met constante snelheid in de “+FWD” richting wordt gedraaid, zult u tevens het geluid van de weergave horen (normale snelheid).

Tijdens cue-standby op een van de SEARCH toetsen drukken en dan aan de Jog-draaischijf draaien (cue-punt zoeken).

Als u op een van de SEARCH toetsen (◀◀, ▶▶) drukt terwijl het apparaat in de "cue-standby" stand staat, komt het apparaat in de "geluid-standby" stand te staan (u kunt het geluid van de disc horen alhoewel het apparaat standby staat). Wanneer u dan aan de Jog-draaischijf draait, kunt u de diverse cue-punten opzoeken. Druk vervolgens op de gewenste plaats op de CUE toets om een nieuw cue-punt vast te leggen.

Aan de Jog-draaischijf draaien terwijl de TRACK SEARCH toets ingedrukt wordt gehouden (Supersnel muziekfragmentspringzoeken)

Als u een van de TRACK SEARCH toetsen ingedrukt houdt en dan aan de Jog-draaischijf draait, wordt het springzoeken versneld. De richting waarin gezocht wordt en de zoeknelheid worden bepaald door de richting waarin u de Jog-draaischijf draait en de afstand waarover de draaischijf wordt verdraaid.

Tijdens weergave aan de Jog-draaischijf draaien terwijl de SEARCH toets ingedrukt wordt gehouden (Supersnel zoeken)

Terwijl u een van de SEARCH toetsen ingedrukt houdt, draait u de Jog-draaischijf in de richting waarin u wilt zoeken; de versnelde voorwaartse of achterwaartse zoekfunctie wordt ingeschakeld.

1. Druk tijdens weergeven op de MASTER TEMPO toets.

- De "MT" indicator verschijnt op het display.

1. Verschuif de TEMPO schuifregelaar om de weergavesnelheid te veranderen.

- Alhoewel de weergavesnelheid verandert, zal de toonhoogte hetzelfde blijven.

Gebruik van de digitale Jog Break functies

Druk tijdens weergave op een van de DIGITAL JOG BREAK toetsen (JET, ZIP, WAH); op het display gaat de indicator knipperen die bij het gekozen effect hoort en het effect wordt aangebracht overeenkomstig de mate waarin de Jogdraaischijf wordt verdraaid.

- Wanneer u de Jog-draaischijf loslaat, keert het geluid geleidelijk terug naar het oorspronkelijke brongeluid.

■Wat is JET?

Bij gebruik van de JET functie wijzigt u de vertragingstijd met behulp van de Jog-draaischijf, om op deze wijze het weergavegeluid te mengen met geluid dat enigszins vertraagd is.

Bij de conventionele disc jockey techniek werd op twee verschillende spelers gelijktijdig met hetzelfde muziekstuk begonnen, waarna het geluid bij een van de spelers een weinig vertraagd werd, zodat de twee geluiden het effect van een "Jet" straalmotor produceerden. Met behulp van de JET functie van dit apparaat kunt u dit effect op eenvoudige wijze met één speler oproepen.

■Wat is ZIP?

Bij gebruik van de ZIP functie kunt u de toonhoogte van het weergavegeluid veranderen met behulp van de Jogdraaischijf, om op deze wijze de gewenste wijziging van het geluid teweeg te brengen. Wanneer de Jogdraaischijf in de richting van een lagere toonhoogte wordt gedraaid, krijgt u een effect dat praktisch niet te onderscheiden is van het geluid dat u hoort wanneer een analoge grammofoonplaat tot stilstand wordt gebracht.

■Wat is WAH?

Bij gebruik van de WAH functie is er een filter actief voor het afsnijden van een bepaald frequentiebereik van het weergavegeluid. De afsnijfrequentie wordt gewijzigd overeenkomstig de afstand waarover de Jog-draaischijf wordt verdraaid. Op deze wijze kan de disc jockey de gewenste delen van het geluid naar voren halen.

Gebruik van de HOLD functie

Druk op de HOLD toets terwijl de DIGITAL JOG BREAK functie is ingeschakeld; de indicator van het gekozen effect verandert van knipperen naar continu oplichten en de huidige sterkte van het effect wordt gehandhaafd, ook wanneer u de Jog-draaischijf loslaat.

- Als de HOLD functie is ingeschakeld, zal de tijdsaanduiding-display regelmatig de HOLD indicator tonen, zoals hieronder aangegeven.

JET + HOLD : J-HOLD

ZIP + HOLD : Z-HOLD

WAH + HOLD: W-HOLD

80

Du/Sp

TÉCNICAS ESPECIALES DE DISC JOCKEYSPECIALE DIS

Ritmo principal

■Controleren van het cue-punt (bemonstering van het cue-punt)

Druk na het instellen van het cue-punt op de CUE toets en houd de toets ingedrukt.

- Zolang de CUE toets ingedrukt wordt gehouden, hoort u het geluid van het muziekstuk bij het cue-punt.

■ Terugkeren naar het cue-punt (terug-naar-cue functie)

1. Druk tijdens weergave op de CUE toets.

- De speler keert terug naar het ingestelde cue-punt en komt daar in de pauzestand (standby) te staan.

2. Druk op de PLAY/PAUSE toets (▶/II).

- Er wordt onmiddellijk begonnen met weergeven vanaf het ingestelde cue-punt.

■ Verschuiven van het cue-punt (cue-punt afstellen)

1. Druk tijdens weergave op de CUE toets.

- De speler keert terug naar het ingestelde cue-punt en komt dan in de pauzestand (standby) te staan.

2. Druk op de SEARCH toetsen (◀◀, ▶▶).

- Het cue-punt wordt verschoven in stapjes van 1 frame (u hoort met onderbrekingen het geluid van de disc alhoewel het apparaat standby staat).

- Het cue-punt kan ook verschoven worden door aan de Jog-draaischijf te draaien nadat op de SEARCH toetsen (◀◀▶) is gedrukt (u hoort met onderbrekingen het geluid van de disc alhoewel het apparaat standby staat).

3. Druk op de CUE toets.

- Het nieuwe cue-punt wordt ingesteld op de plaats waar u de CUE toets indrukt.

Als de CONTROL aansluiting van deze speler verbonden wordt met de Pioneer DJM-500 of DJM-300 DJ Mixer (los verkrijgbaar), kunt u door verschuiven van de kanaalfader van de DJ Mixer de speler uit de "cue-standby" stand halen, zodat de weergave van de muziek onmiddellijk begint. De fader-startfunctie kan tevens gebruikt worden voor cross-fader effecten (fader-effecten met twee spelers). Bij het herstellen van de faderpositie keert de speler automatisch terug naar het cue-punt (terug-naar-cue functie).

De onderstaande bedieningshandelingen worden uitgevoerd op de DJ Mixer. Zie de gebruiksaanwijzing die bij de DJ Mixer wordt geleverd voor nadere bijzonderheden betreffende de aansluitingen en bediening.

①Zet de CROSS FADER schakelaar op ON.
②Zet de FADER START schakelaar op ON.
③AIs "A" standby staat bij het cue-punt, beweegt u de CROSS FADER schuifregelaar van rechts naar links om automatisch te beginnen met de weergave van "A".
④Als “B” standby staat bij het cue-punt, beweegt u de CROSS FADER schuifregelaar van links naar rechts om automatisch te beginnen met de weergave van “B”. “A” zal dan automatisch terugkeren naar het cue-punt (terug-naar-cue functie).

OPMERKING:

U kunt de fader-startfunctie en de relais-weergavefunctie niet gelijktijdig gebruiken, aangezien er verschillende aansluitingen voor deze functies vereist zijn.

Relais-weergave met twee CD-spelers

Voor relais-weergave verbindt u de CONTROL aansluiting van dit apparaat met behulp van een ministekkersnoer (los verkrijgbaar) met de CONTROL aansluiting van een andere CDJ-serie CD-speler.

●Schakel de auto-cue functie van beide spelers in (de A. CUE indicators van de spelers lichten op het display op).
- Zet de faderregelaar op de audiomixer in de middelste stand.

1. Begin met de weergave van de eerste speler.

2. Zodra het huidige muziekstuk is afgelopen, wordt automatisch begonnen met de weergave van de andere speler.

3. De eerste speler komt in de "cue-standby" stand te staan bij het begin van het volgende muziekstuk op de CD.

4. Door de bediening te herhalen is relais-weergave met beide spelers mogelijk.

5. Door tijdens weergave van de ene speler, in de andere speler een nieuwe CD te plaatsen en een muziekstuk te kiezen, kan een zeer gevarieerd continu muziekprogramma worden samengesteld.
6. Als een cue-punt wordt geprogrammeerd tijdens weergave van de andere speler, zal de weergave bij het overschakelen vanaf dat punt worden gestart (zie blz. 78: Instellen van het cue-punt).

OPMERKINGEN:

• Het is mogelijk dat de relais-weergavefunctie niet juist werkt als de audio-uitgangen van de twee spelers niet met dezelfde audiomixer zijn verbonden.
• Als de spelende speler wordt uitgeschakeld, is het mogelijk dat de andere speler meteen begint met de weergave.

82

Du/Sp

TÉCNICAS ESPECIALES DE DISC JOCKEY

Voorbeeld: Mengen van muziekstuk B met muziekstuk A (dit muziekstuk wordt nu via de hoofd-luidsprekers weergegeven).

- Sluit de CD-1 speler aan op CH 1 van de DJ mixer en sluit de CD-2 speler aan op CH 2 van de DJ mixer.

- Stel de TRIM, CHANNEL FADER en MASTER LEVEL regelaars zodanig in dat het geluid van de CD-1 speler wordt weergegeven.

1. Schuif de CROSS FADER schuifregelaar van de DJ Mixer helemaal naar links (CH 1).

●Muziekstuk A wordt via de luidsprekers weergegeven.

1. Plaats een CD in de CD-2 speler.

2. Gebruik de TRACK SEARCH toetsen (◀◀, ▶▶) van de CD-2 speler om muziekstuk B te kiezen.

3. Zet de "CH 2" MONITOR SELECTOR toets van de DJ Mixer op ON.

4. Draai aan de MONITOR LEVEL regelaar van de DJ Mixer zodat muziekstuk B via de hoofdtelefoon wordt weergegeven.

- Via de hoofdluidsprekers wordt alleen het geluid van muziekstuk A weergegeven.

1. Stel het cue-punt in voor muziekstuk B dat u via de hoofdtelefoon hoort.

①Druk tijdens weergave van de CD-2 speler op de PLAY/PAUSE toets (▶/Ⅲ) zodat de speler in de pauzestand komt te staan.

- De speler komt in de pauzestand te staan (u hoort het geluid met onderbrekingen).

②Draai aan de Jog-draaischijf van de CD-2 speler om het gewenste cue-punt te kiezen (eerste maatslag).

③Zodra u het cue-punt gekozen heeft, drukt u op de CUE toets van de CD-2 speler.

- Het geluid van de speler wordt gedempt en het instellen van het cue-punt is voltooid.

MEZCLA DE CANCIONES DISTINTAS

CD-1 CD-2 CDJ-100S A Cross FADER Bedieningssignaalsnoeren Cables de control CDJ-100S B DJM-300 of DJM-500 DJ Mixer Consola de mezcla DJ DJM-300 o DJM-500

1. Druk nu, terwijl muziekstuk A via de luidsprekers wordt weergegeven, op de PLAY/PAUSE toets (▶/II) van de CD2 speler.

- Via de hoofdluidsprekers wordt nog steeds enkel het geluid van muziekstuk A weergegeven.

- Het geluid van muziekstuk B wordt via de hoofd-telefoon weergegeven.

1. Stel de TEMPO schuifregelaar in om het tempo (BPM = maatslag per minuut) van muziekstuk A en B met elkaar in overeenstemming te brengen.

①Op het display van de DJ Mixer worden de BPM waarden (in cijfers) van de muziekstukken aangegeven.

- Zie de gebruiksaanwijzing die bij de DJ Mixer wordt geleverd voor nadere bijzonderheden betreffende de bediening.

②Stel de TEMPO regelaar van de CD-2 speler zodanig in dat de BPM waarden van muziekstuk A en B met elkaar in overeenstemming zijn.

- Als de BPM waarden in overeenstemming zijn, is de BPM synchronisatie voltooid.

1. Druk op de CUE toets van de CD-2 speler.

- De CD-2 speler komt bij het cue-punt in de pauzestand te staan.

1. Druk nu, terwijl muziekstuk A via de luidsprekers wordt weergegeven, op de PLAY/PAUSE toets (▶/II) van de CD-2 speler.

- De weergave van muziekstuk B begint.

1. Luister naar het geluid dat via de hoofdtelefoon wordt weergegeven en schuif dan geleidelijk de CROSS FADER schuifregelaar van de DJ Mixer van links naar rechts.

- Het geluid van muziekstuk B wordt nu geleidelijk gemengd met het geluid van muziekstuk A en u hoort het gemengde geluid van beide muziekstukken via de luidsprekers.

●Wanneer u de CROSS FADER schuifregelaar van de DJ Mixer helemaal naar rechts heeft geschoven, is de geluidsweergave verschoven van muziekstuk A naar muziekstuk B en hoort u enkel het geluid van muziekstuk B via de luidsprekers.

■Globale mengweergave

Als de BPM waarden met elkaar in overeenstemming zijn, zal het gemengde geluid van muziekstuk A en B goed klinken, ook wanneer de CROSS FADER schuifregelaar in de middelste stand staat.

■Fader-start weergave

Bij gebruik van de crossfader-startfunctie van de DJM-500 of DJM-300 DJ Mixer kunt u bovenstaande stap 10 overslaan zodat de bediening eenvoudiger wordt. Bovendien zal bij het terugzetten van de CROSS FADER schuifregelaar in de oorspronkelijke stand, de bedrijfsstatus die aanwezig was in stap 9 weer gelden (de CD-2 speler is bij het cue-punt), zodat u dezelfde weergave naar wens meerdere malen kunt herhalen.

Storingen worden vaak veroorzaakt door een verkeerd gebruik van het apparaat. Raadpleeg daarom bij storingen eerst de onderstaande lijst. Het is eveneens mogelijk dat het probleem veroorzaakt wordt door een andere aangesloten component. Controleer daarom ook de andere componenten. Is het niet mogelijk om de storing aan de hand van de onderstaande lijst te verhelpen, neem dan contact op met een erkend Pioneer service-centrum of uw dealer om het apparaat te laten repareren.

Storing	Mogelijke oorzaak	Oplossing
De CD komt niet naar buiten bij indrukken van de EJECT toets.	●Het netsnoer is niet aangesloten.●De EJECT toets werkt niet.	●Steek de stekker in het stopcontact.●Gebruik de uitwerp-pen om de CD uit het apparaat te nemen (zie blz. 64).
Het afspelen stopt meteen nadat het begonnen is. Ongewenst pauzeren of stoppen tijdens afspelen.	●De plaat is verkeerd om in het apparaat gestoken.●De plaat is vuil e.d.	●Plaats de disc met het label omhoog gericht.●Maak de plaat schoon en speel hem opnieuw af.
Geen geluid.	●De uitgangssnoeren zijn verkeerd aangesloten of zitten los.●Onjuist gebruik van het audiomengpaneel.●De stekkers of de aansluitbussen op de versterker zijn vuil.●De CD-speler staat in de pauzestand.	●Controleer de aansluitingen. Zie het hoofdstuk “Aansluitingen”.●Controleer de instelling van de schakelaars op het audiomengpaneel en de instelling van de volumeregelaar.●Maak deze onderdelen schoon.●Druk op de PLAY/PAUSE-toets (►/II).
Geluid is vervormd of er is veel ruis.	●Verkeerde aansluitingen.●De stekkers of de aansluitbussen op de versterker zijn vuil.●Interferentie veroorzaakt door een televisie.	●Sluit aan op de LINE INPUT aansluitingen van het audiomengpaneel.(Gebruik niet de MIC aansluitingen.)●Maak deze onderdelen schoon.●Schakel de televisie uit, zet de CD-speler verder van de televisie vandaan of sluit de CD-speler op een stopcontact van een andere stroomkring aan.
Bij bepaalde platen hoort u een luid stoorgeluid of stopt het afspelen.	●De plaat is erg bekrast of kromgetrokken.●De plaat is erg vuil.	●Vervang de plaat.●Maak de plaat schoon.
Als de “auto cue” funktion ON wordt gesteld, is het fragmentzoeken nog niet afgelopen.	●De zoektijd zal lang zijn als het geluids-loos segment tussen de fragmenten lang is.●Als er een geluidsloze passage van meer dan 20 seconden is, zal de weergave starten zonder gebruik van de “auto cue” beginpuntfunctie.	●Druk de TIME MODE/AUTO CUE toets langer dan 1 seconde in om de auto-cue functie uit te schakelen (OFF).
Opzoeken van het “cue” beginpunt lukt niet als de CUE toets wordt ingedrukt tijdens weergave.	●Het beginpunt is nog niet geprogrammeerd.	●Programmeer het beginpunt. (Zie blz. 78.)
Het televisiebeeld of de FM-uitzending is gestoord.	●De storing wordt door de CD-speler veroorzaakt.	●Schakel de spanning van de CD-speler uit, of plaats de speler verder van de TV of tuner.
De disc draait niet wanneer de spanning is ingeschakeld.	●De disc stopt automatisch indien er voor 80 minuten of langer geen bediening in de pauzefunctie wordt uitgevoerd.	●De weergave kan worden gestart door op de PLAY/PAUSE toets (►/II) te drukken. Druk op de EJECT toets om de CD uit het apparaat te verwijderen.

- Statische elektriciteit of andere externe storingen kunnen een foutieve werking van het apparaat veroorzaken. Indien dit gebeurt, schakelt u het apparaat met de netschakelaar uit en vervolgens schakelt u het apparaat weer in nadat de CD volledig tot stilstand is gekomen.

- Dit apparaat kan geen CD-R (opneembare CD) weergeven die slechts gedeeltelijk opgenomen is.

- Dit apparaat kan normale 12 cm CD's weergeven en 8 cm CD's die in een adapter zijn geplaatst. Steek geen CD's met een afwijkende vorm in het apparaat (bijv. een hartvormige CD) aangezien dit kan leiden tot beschadiging of een foutieve werking van het apparaat.

Storingsmeldingen in het display

Als de speler tijdens het gebruik een storing vaststelt, zal de speler onmiddellijk stoppen en wordt er een storingscode op het display aangegeven. Als het getoonde storingscodenummer in het onderstaande overzicht voorkomt, kan de gebruiker zelf op eenvoudige wijze de oorzaak van de storing verhelpen. Als de oorzaak van de storing echter onbekend is, de storing te moeilijk te verhelpen is, of als hetzelfde storingscodenummer na het verhelpen van de storing nog steeds wordt getoond, zal het nodig zijn om contact op te nemen met een bevoegd Pioneer servicecentrum. Geef hierbij tevens het storingscodenummer door.

Getoonde storings-codenummer	Storingstype	Betekenis storingsmededeling	Mogelijke oorzaak→ Oplossing
E-72 01	TOC INHOUDSOPGAVE NIET LEESBAAR	De TOC inhoudsopgave kan niet worden afgelezen binnen 20 seconden.	De CD is bekrast.→ Vervang de CD.De CD is vuil.→ Maak de CD schoon.
E-72 02	STORING IN FG PULS	De CD draait rond, maar de rotatie wordt niet geregistreerd.
E-83 01	STORING IN SPELER	De CD kan niet normaal worden weergegeven.
E-83 02	STORING IN SPELER	De CD kan niet normaal worden geladen.
E-91 01	MECHANISCHE TIME-OUT	De mechanische bediening wordt niet binnen de voorgeschreven tijd uitgevoerd.	Er bevindt zich een ander voorwerp dan een CD in de CD-insteekgleuf.→ Verwijder het voorwerp.
E-91 03	MECHANISCHE TIME-OUT	De mechanische bediening wordt niet binnen de voorgeschreven tijd uitgevoerd.

Systeem ....Compact disc digitaal audiosysteem

Voeding 220-240 V, 50/60 Hz wisselstroom

Opgenomen vermogen 14 W

Bedrijfstemperatuur ....+5°C - +35°C

Bedrijfsvochtigheid ....5% – 85%

(Er mag geen condensatie van vocht zijn)

Gewicht 2,2 kg

Buitenafmetingen 217,7 (B) · 310,7 (D) · 94,5 (H) mm

2. Audiogedeelte

Uitgangsspanning 2,0 V (EIAJ)

Aantal kanalen 2 kanalen (stereo)

3. Toebehoren

- Gebruiksaanwijzing .... 1

- Audiokabel .... 1

OPMERKING:

Wijzigingen in ontwerp en specificaties op grond van verbeteringen voorbehouden.

Onderhoud:

Om zeker te zijn van een optimaal en zo veilig mogelijk functioneren, raden wij u aan het toestel regelmatig te onderhouden. Indien het toestel goed wordt onderhouden zal het zo lang mogelijk meegaan.

Uitgegeven door Pioneer Electronic Corporation.

Alle rechten voorbehouden.

ESPECIFICACIONES

1. Generalidades

Sistema ...... Sistema audiodigital de discos compactos

Alimentación CA 220-240 V, 50/60 Hz

Consumo 14 W
