GEBRUIKSAANWIJZING Intense Dry Control DH4130 ROWENTA

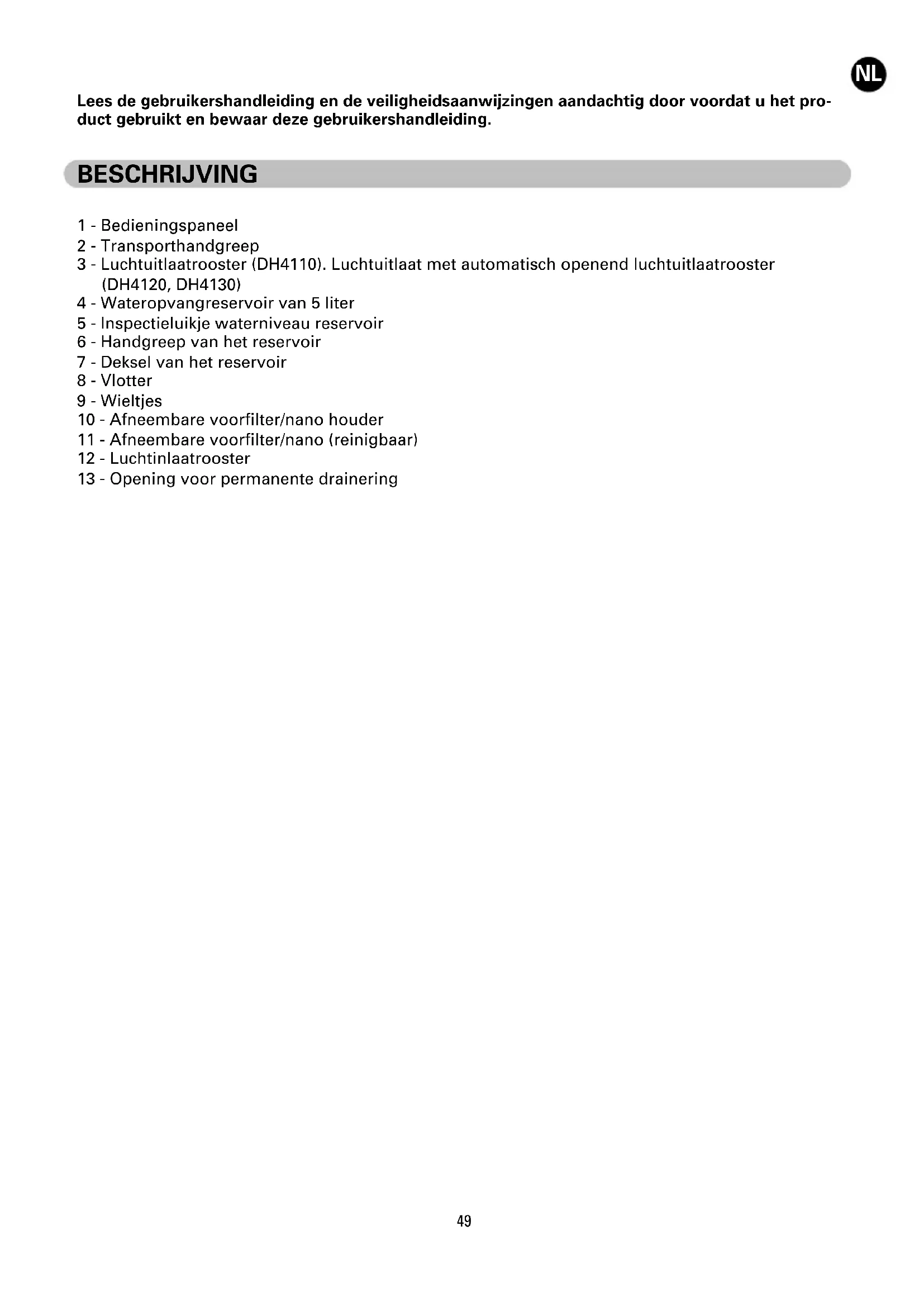

BESCHRIJVING Lees de gebruikershandleiding en de veiligheidsaanwijzingen aandachtig door voordat u het pro- duct gebruikt en bewaar deze gebruikershandleiding.

3 - Luchtuitlaatrooster (DH4110). Luchtuitlaat met automatisch openend luchtuitlaatrooster

5 - Inspectieluikje waterniveau reservoir

6 - Handgreep van het reservoir

7 - Deksel van het reservoir

10 - Afneembare voorfilter/nano houder

11 - Afneembare voorfilter/nano (reinigbaar)

12 - Luchtinlaatrooster

13 - Opening voor permanente drainering

RO_Deshumidificateur_DH41_NC00112165-03_NC00112165 10/04/14 14:20 Page4950 Bedieningspaneel A - ON/OFF-knop voor in-/uitschakelen B - Selectieknop streefwaarden relatieve luchtvochtigheid C - Selectieknop luchtsnelheid D - Functieknop DRY (Mod. DH4120 & DH4130) E - Functieknop SWING (Mod. DH4120 & DH4130) F - PROG/TIMER functieknop G - Prog/Timer controlelampje H -Controlelampje vol reservoir I - Controleknopje Automatische ontdooiing Beeldscherm J - Weergave vastgestelde tijden (Prog en Timer) K - Selectie drogen wasgoed (Mod. DH4120 & DH4130) L - Weergave temperatuur en relatieve luchtvochtigheid van het vertrek M - Selectie 2 snelheden N - Streefwaarde relatieve luchtvochtigheid 70%, 60%, 50% (controle luchtvochtigheid) O - Continue ontvochtiging P - Heen-en-weergaande beweging luchtuitlaatrooster (Mod. DH4120 & DH4130) BESCHRIJVING BOORDPANEEL DH4110: model 16 L DH4120: Model 20L en DH4130: Model 25 L G F J L M H I A N O B C G F J L M H I A D E

Wanneer de lucht te vochtig is, voelt het huis onaangenaam en koud aan, wat tot talrijke ongemakken kan leiden. Met uw ontvochtiger wordt de vochtige lucht afgevoerd door de in de omgevingslucht zwe- vende waterdamp op te vangen. De ontvochtiger beschermt uw huis tegen de schadelijke inv- loeden van overtollig vocht. Bovendien kunt u uw wasgoed dankzij de DRY-functie van uw LINENDRY luchtontvochtiger (Mod. DH4120 & DH4130). VOCHTIGHEID WORDT UITGEDRUKT IN DE VORM VAN RELATIEVE VOCHTIGHEID (RV). De relatieve vochtigheid is een percentage dat aangeeft hoeveel damp er zich in de lucht be- vindt ten opzichte van de maximale hoeveelheid water dat de omgevingslucht op deze tempe- ratuur kan bevatten De graad van de RV wordt met een vochtmeter gemeten:

• RV <50%: de lucht in het vertrek is te droog.

• RV tussen 50 en 60%: de lucht is gezond.

• RV >60%: de lucht is te vochtig. WERKINGSPRINCIPE - De lucht wordt opgezogen door een ventilatiesysteem en vervolgens door een verdamper ge- voerd die het overtollige vocht opvangt en dit afkoelt. De lucht die uit de verdamper komt is droog en koud. - Deze gaat vervolgens door de condensator die hem weer verwarmt en in het vertrek verspreidt. - Het water dat bij de condensatie vrijkomt, wordt opgevangen in het reservoir of in een continu werkende draineerbuis. INSTALLATIEPLAATS Plaats de ontvochtiger allereerst in het vertrek dat als eerste een behandeling nodig heeft. Installeer het apparaat vervolgens op een centrale plek in uw huis om een goede vochtigheids- graad te behouden, Om ervoor te zorgen dat de lucht vrij kan circuleren, mag u het apparaat niet achter gordijnen of in de buurt van een ander voorwerp plaatsen en moet u rondom het apparaat minstens 10 cm ruimte vrij laten. RO_Deshumidificateur_DH41_NC00112165-03_NC00112165 10/04/14 14:20 Page5152 WAARSCHUWINGEN Het is belangrijk deze handleiding aandachtig door te lezen en de navolgende aanbevelingen in acht te nemen:

• Voor uw veiligheid beantwoordt dit apparaat aan de toepasselijke normen en regelgevingen.(Laagspanningsrichtlijn, Richtlijn inzake de elektromagnetische compatibiliteit...).

• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik. Het mag derhalve niet gebruikt worden voor industriële doeleinden.

• De garantie is niet geldig in geval van schade die het gevolg is van een verkeerd gebruik.

• Laat uw apparaat niet werken in een stoffige ruimte of een ruimte met brandgevaar.

• Controleer voor ieder gebruik de goede algemene staat van het apparaat, van de stekker en van het snoer.

• Steek nooit voorwerpen in het apparaat (bijvoorbeeld: naalden...)

• Indien het aansluitsnoer beschadigd is, moet dit door de fabrikant, diens servicedienst of een persoon met een gelijkwaardige vakbekwaamheid vervangen worden, om alle gevaar te voorkomen.

• Dit apparaat kan worden gebruikt door kinderen van acht jaar en ouder en personen met beperkte fysiek, zintuiglijke of mentale vermogens of door personen die niet over de nodige ervaring of kennis beschikken om een dergelijk apparaat te bedienen, als zij van tevoren instructies hebben ontvangen betreffende het gebruik van dit apparaat en als zij de mogelijke gevaren kennen. Kinderen mogen het apparaat niet gebruiken als speelgoed. Het apparaat mag niet zonder toezicht worden gereinigd of onderhouden door kinderen.

• Dit apparaat is niet bedoeld om zonder hulp of toezicht te worden gebruikt door kinderen of andere personen met beperkte fysieke, zintuiglijke of mentale vermogens of door personen die niet over de nodige ervaring of kennis beschikken om een dergelijk apparaat te bedienen, tenzij zij van tevoren instructies hebben ontvangen betreffende het gebruik van dit apparaat door een verantwoordelijke persoon. Er moet toezicht zijn op kinderen zodat zij niet met het apparaat kunnen spelen.

• Trek niet aan het aansluitsnoer of het apparaat zelf om de stekker uit de wandcontactdoos te halen.

• Rol het snoer voor ieder gebruik volledig uit.

• De regelgeving betreffende het afvoeren van olie en koelmiddelen wanneer het apparaat wegge- worpen wordt, dient in acht genomen te worden. ZEER BELANGRIJK

• De luchtinlaat- en -uitlaatroosters niet bedekken. - Het luchtuitlaatrooster niet bedekken(Mod. DH4120 & DH4130) - Laat het apparaat niet werken als het luchtuitlaatrooster gesloten is (mod. DH4120 & DH4130) - Forceer de oscillatie van het luchtuitlaatrooster niet handmatig (mod. DH4120 & DH4130)

• Raak het apparaat nooit met vochtige handen aan.

• Gebruik het apparaat nooit in gekantelde of liggende stand. Plaats het apparaat op een vlakke, stabiele ondergrond.

• Plaats geen zware voorwerpen of kinderen op het apparaat.

• Stop niets in het reservoir.

• Schakel het apparaat uit met de On/Off-knop alvorens de stekker uit het stopcontact te halen.

• Schakel het apparaat uit en haal de stekker uit het stopcontact alvorens het apparaat te verplaatsen.

• In geval van langdurige afwezigheid: Schakel het apparaat uit met de knop (A) en haal de stekker uit het stopcontact.

• Dankzij de bouw van dit apparaat “IX2” kan het in alle vertrekken van uw huis worden gebruikt, zelfs daar waar gevaar voor opspattend water bestaat (keuken, badkamer, enz.).

• Het elektriciteitsnet van het vertrek, de installatie van het apparaat alsmede het gebruik dienen overeen te komen met de in uw land gelende veiligheidsnormen.

Controleer voor de eerste ingebruikname of de spanning van uw installatie overeenkomst met de op het apparaat vermelde spanning. Sluit uw apparaat aan op een geaard stopcontact. Dit is een apparaat van klasse 1 Controleer voordat u uw apparaat inschakelt of: - het apparaat op de in deze handleiding beschreven plaats staat, - de luchtinlaat- en –uitlaatroosters volledig vrij zijn, - het apparaat op een vlakke, stevige ondergrond staat. - de vlotter van het reservoir (8 afb.1) vrij in zijn behuizing kan bewegen. Steek de stekker in het stopcontact en druk op de Aanknop (A). Op de display verschijnt het pictogram (L) dat de temperatuur en de relatieve vochtigheid van het vertrek aanduidt. Uw apparaat start in continue modus. U kunt zelf de modus kiezen die best geschikt is en de functies kiezen die in de volgende paragraaf beschreven worden. Na een uitschakeling met behulp van de knop OFF (zonder de stekker uit te trekken), zal het apparaat bij de herinschakeling automatisch voorwerken in de vorige configuratie. WERKING

• Functie CONTROLE VOCHTIGHEIDSGRAAD Selecteer voor het vaststellen van de objectieve relatieve vochtigheidsgraad met behulp van de knop (B) de functies 70% of 60% of 50%. Wanneer 70% is geselecteerd, betekent dit dat de lucht ontvochtigd zal worden totdat een vochtigheidsgraad van 70% bereikt is. Het apparaat schakelt automatisch uit wanneer de vochtigheidsgraad lager is dan 70% (de compressor schakelt uit, maar de ventilator blijft werken). De compressor schakelt automatisch weer in wanneer de vochtigheidsgraad boven de 70% komt. Hetzelfde gebeurt wanneer u een vochtigheidsgraad van 60% of 50% geselecteerd heeft.

• CONTINUE functie Het apparaat ontvochtigt continu wanneer de toets CONTINUE(O) is ingeschakeld met behulp van de knop (B) ongeacht de vochtigheidsgraad in de ruimte.

• Functie SNELHEID Druk op de toets (C) voor het selecteren van: : een zwakke ventilatie : een sterke ventilatie

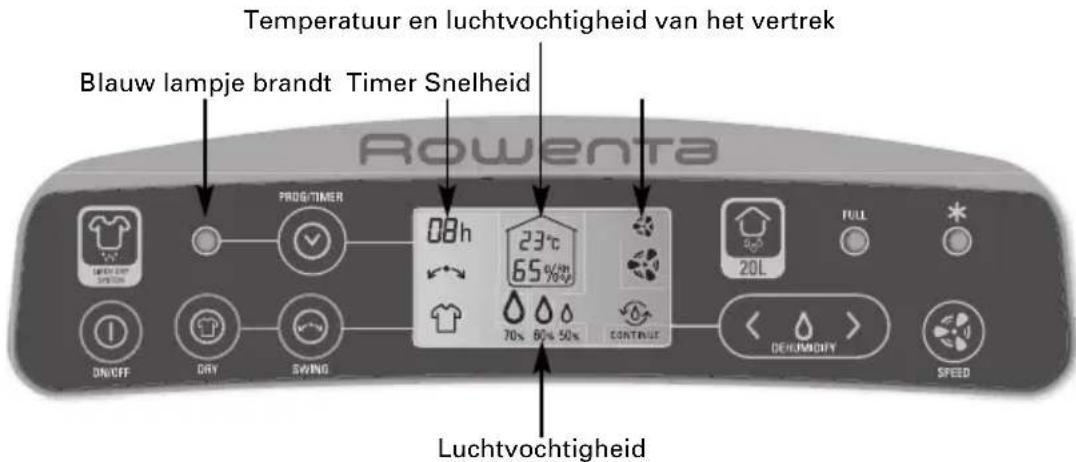

• TIMER-functie Met deze functie kunt u de werkingstijd van uw apparaat instellen van 1 tot 24 uur onder de van tevoren ingestelde voorwaarden: Wanneer uw apparaat werkt kunt u de volgende elementen selecteren: - de ventilatiesnelheid (knop C) - De streefwaarde van de luchtvochtigheid (knop B) en op de modellen DH4120 en DH4130: - de functie Wasdroger (knop D) - de Swing-functie (knop E) => Selecteer vervolgens de gewenste werkingstijd tot de automatische uitschakeling door op de toets « PROG/TIMER » (F) te drukken. Het controlelampje (G) brandt tijdens de hele geprogrammeerde werkingsduur. Het apparaat zal automatisch stoppen aan het einde van de geselecteerde werkingstijd. LET OP: Het apparaat zal zichzelf automatisch reguleren om de ingestelde vochtigheidsgraad tijdens de werkingstijd op peil te houden. Als u het programma wilt verlaten, moet u « 00 H » kiezen of moet u het apparaat uitschakelen met de knop A: de controlelamp zal doven.

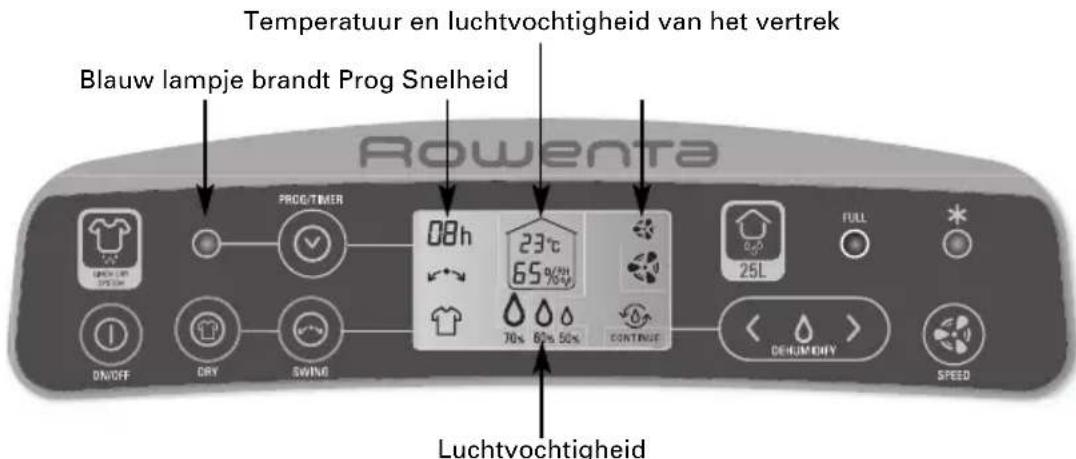

• PROG-functie Met deze functie kunt u de inschakeling van uw apparaat instellen tussen 1 en 24 uur onder van tevoren ingestelde voorwaarden. Wanneer uw apparaat uitgeschakeld is moet u zo vaak als nodig is op de toets « PROG/TIMER » (F) drukken om het aantal uren voor de automatische start in te stellen. Blauw lampje brandt Prog Snelheid Luchtvochtigheid Temperatuur en luchtvochtigheid van het vertrek

lauw lampje brandt Timer Snelheid Luchtvochtigheid Temperatuur en luchtvochtigheid van het vertrek RO_Deshumidificateur_DH41_NC00112165-03_NC00112165 10/04/14 14:20 Page5455 Uw apparaat is geprogrammeerd om in continue modus te starten, maar volgens uw voorkeur kunt u ook de volgende elementen kiezen: - De snelheid (knop C) - De streefwaarde van de luchtvochtigheid (knop B) en op de modellen DH4120 en DH4130: - de functie Wasdroger (knop D) - de Swing-functie (knop E) Het controlelampje (G) gaat branden in afwachting van de inschakeling van het apparaat. LET OP: het apparaat zal zichzelf automatisch regelen om de luchtvochtigheid op peil te houden tijdens de werkingstijd Als u het programma wilt verlaten, moet u « 00 H » kiezen of moet u het apparaat uitschakelen met de knop A: de controlelamp zal doven.

• DRY-functie DROGEN VAN KLEDING (Mod DH4120 & DH4130) Druk op de DRY-knop (D) om de droogfunctie voor het wasgoed in te schakelen. De continue luchtontvochtiging en het heen-en-weer bewegen van het luchtuitlaatrooster worden automatisch ingeschakeld, om het wasgoed sneller te drogen.

• SWING-functie (Mod DH4120 & DH4130) Druk op de “SWING”-toets (E): het luchtuitlaatrooster gaat automatisch heen en weer bewegen en zorgt zo voor een betere verspreiding van de gedroogde lucht in het vertrek.

• Controlelampje ONTDOOIEN Wanneer het controlelampje (I) gaat branden, staat de luchtontvochtiger in de ontdooistand. De compressor schakelt uit en zal na de ontdooifase automatisch weer inschakelen. N.B.: Controleer of het filter proper is.

• LED “FULL” Het apparaat laat een pieptoon horen en het controlelampje (H) knippert wanneer het waterreservoir vol is of slecht aangebracht is. De controlelamp stopt met knipperen en de ontvochtiger schakelt weer in zodra het reservoir geleegd is en weer op zijn plaats is gezet.

• FILTER Alvorens onderhoud aan het apparaat uit te voeren, moet u het uitschakelen met de knop (A) en de stekker uit het stopcontact halen. - Uw apparaat is voorzien van een afneembaar en afwasbaar voorfilter/nano dat regelmatig schoongemaakt moet worden. - Verwijder het voorfilter/nano (Afb.3) en reinig het voorfilter/nano met een stofzuiger. - Breng het voorfilter/nano terug aan (Afb. 4-5)/ - Gebruik het apparaat nooit zonder zijn voorfilter/nano.

• LEGEN VAN HET RESERVOIR

• Alvorens onderhoud aan het apparaat uit te voeren, moet u het uitschakelen met de knop (A) en de stekker uit het stopcontact halen. Wanneer het reservoir vol is: - het apparaat schakelt uit en het rode controlelampje FULL (H) gaat branden, - trek het reservoir voorzichtig uit het apparaat, (Afb.6), giet het water weg en zet het reservoir weer op zijn plaats in het apparaat. Het rode controlelampje FULL (H) moet na enkele seconden doven.

• Alvorens onderhoud aan het apparaat uit te voeren, moet u het uitschakelen met de knop (A) en de stekker uit het stopcontact halen. Gebruik een PVC-slang met een diameter van 12 mm. - Verwijder de dop (13) en sluit de slang op de draineeruitgang aan. - Zorg dat de helling tussen de 2 uiteinden van de slang het normaal wegstromen van het water mogelijk maakt. ONDERHOUD

• Alvorens onderhoud aan het apparaat uit te voeren, moet u het uitschakelen met de knop (A) en de stekker uit het stopcontact halen.

• U kunt het schoonmaken met een lichtjes bevochtigde doek.

• Reinig het waterreservoir geregeld.

• Reinig het filter van de luchttoevoer geregeld.

• BELANGRIJK: Gebruik nooit schuurmiddelen, deze zouden de oppervlakken van het apparaat kunnen aantasten. TRANSPORT

• Leeg het reservoir voor het transport.

• Het apparaat is eenvoudig te verplaatsen dankzij de wieltjes.

• Let op: Uw apparaat bevat een koelcompressor. Als u het apparaat neerlegt, kan dit storingen veroorzaken. OPBERGEN

• Wanneer u het apparaat niet gebruikt, moet dit in een droge ruimte geplaatst worden.

• Zorg dat u het waterreservoir geleegd heeft. TECHNISCHE GEGEVENS *(bij lage snelheid in specifieke werkingsomstandigheden)

• Het apparaat nooit zelf demonteren. Een slecht gerepareerd apparaat kan gevaar voor de gebruiker opleveren.

• Controleer voordat u contact opneemt met ons servicenetwerk of het apparaat in de normale werkstand staat en of de luchtinlaat- en –uitlaatroosters volledig vrij zijn. WEES VRIENDELIJK VOOR HET MILIEU! Uw apparaat bevat veel materialen die hergebruikt of gerecycleerd kunnen worden. De modellen DH4110, DH4120, DH4130 maken als koelmiddel bovendien gebruik van een fluorhoudend broeikasgas (R410A) dat onder het Verdrag van Kyoto valt en waarvan het potentieel om de aarde te doen opwarmen 1300 keer sterker is dan koolstofdioxide (CO2). Het fluorhoudende broeikasgas in dit apparaat mag niet in de lucht worden gespoten. Breng het naar een hiervoor bedoeld verzamelpunt of een erkende servicedienst voor verwerking hiervan. Soort probleem Te controleren punten Het apparaat werkt niet wanneer het in- geschakeld wordt. - Waterreservoir zit vol met water. - Plaatsing van het reservoir. - Aansluiting van het apparaat. Het ontvochtingsvermogen is te zwak. - Properheid van het filter. - Te laag temperatuurniveau. - Zitten de luchtinlaat- en uitlaatroosters niet verstopt? Het gewenste comfort wordt niet bereikt nadat het apparaat lang gewerkt heeft. - Zijn alle deuren en ramen gesloten? - Is het filter schoon? - Eventuele dampafgifte in het vertrek. - Het vertrek is te groot. Het apparaat maakt teveel lawaai. - Staat het apparaat op een stevige, vlakke ondergrond? Het apparaat schakelt uit. - Waterreservoir vol of niet goed op zijn plaats. - Te hoge of te lage temperatuur. - Selectie van de relatieve vochtigheidsgraad verkeerd in- gesteld. Het controlelampje voor een vol reservoir brandt. - Bij het eerste gebruik, reservoir verkeerd geplaatst. - Waterreservoir is vol. Het apparaat schakelt uit. - Is het filter schoon? - De temperatuur in de kamer is te laag. - Zitten de luchtinlaat- en uitlaatroosters niet verstopt? Het luchtuitlaatrooster opent niet. (Mod. DH4120 & DH4130) - Het rooster wordt bij de opening geblokkeerd => Schakel het apparaat uit en daarna weer aan RO_Deshumidificateur_DH41_NC00112165-03_NC00112165 10/04/14 14:20 Page5758
