KULLANIM KILAVUZU Intense Dry Control DH4130 ROWENTA

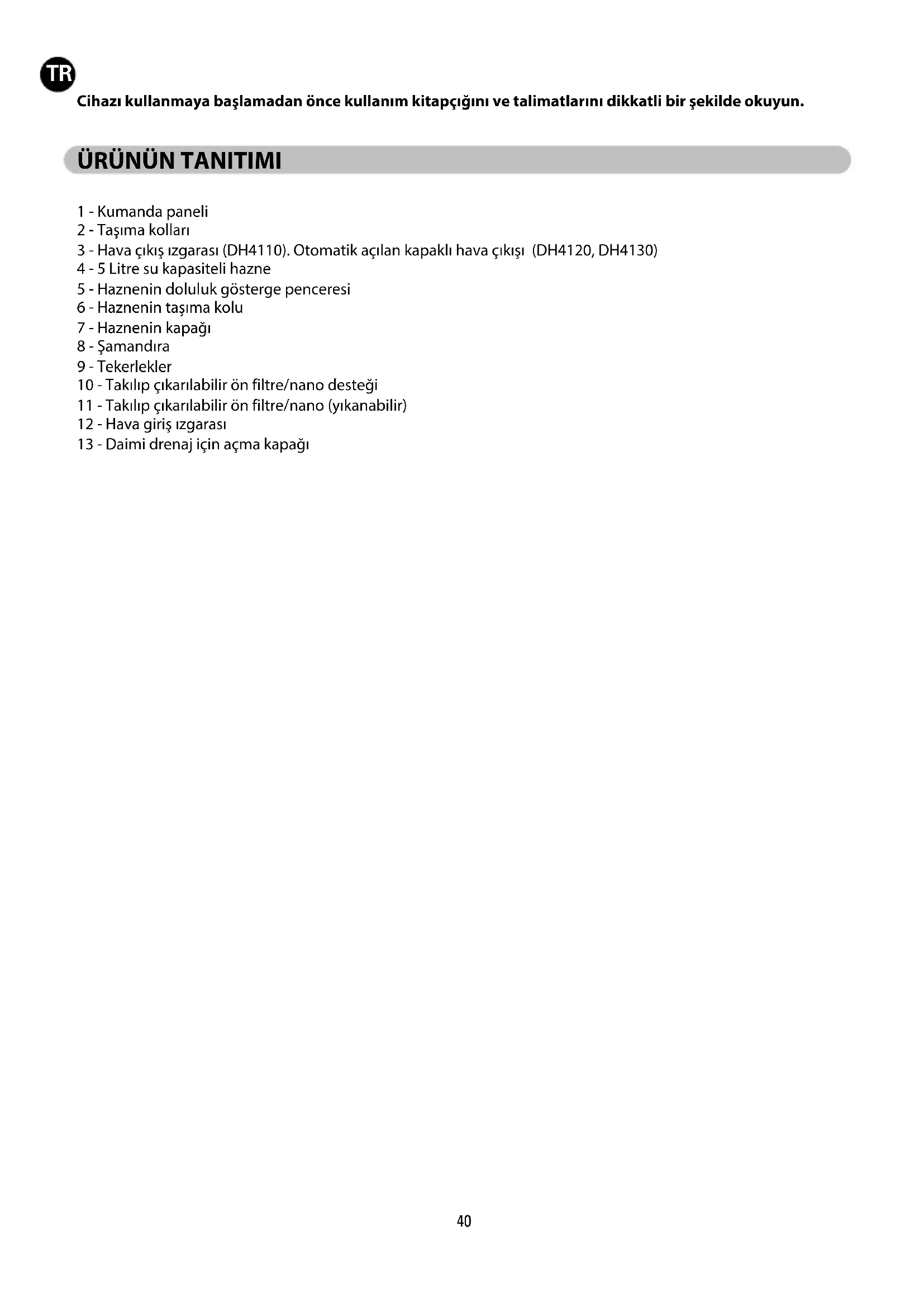

3 - Hava çıkış ızgarası (DH4110). Otomatik açılan kapaklı hava çıkışı (DH4120, DH4130)

4 - 5 Litre su kapasiteli hazne

5 - Haznenin doluluk gösterge penceresi

10 - Takılıp çıkarılabilir ön filtre/nano desteği

11 - Takılıp çıkarılabilir ön filtre/nano (yıkanabilir)

12 - Hava giriş ızgarası

13 - Daimi drenaj için açma kapağı

Cihazı kullanmaya başlamadan önce kullanım kitapçığını ve talimatlarını dikkatli bir şekilde okuyun.

RO_Deshumidificateur_DH41_NC00112165-03_NC00112165 10/04/14 14:19 Page4041 Kumanda paneli A - Açma/Kapama sağlayan ON/OFF düğmesi B - Amaç bağıl nem oranı seçim düğmesi C - Hava hızı seçim düğmesi D - DRY fonksiyonu düğmesi (Mod. DH4120 & DH4130) E - SWING fonksiyonu düğmesi (Mod. DH4120 & DH4130) F - PROG/TIMER fonksiyonu düğmesi G - Prog/Timer gösterge ışığı H - Hazne doluluk göstergesi ışığı I - Otomatik buz çözme gösterge ışığı Görüntüleme ekranı J - Belirlenen saatlerin görüntülenmesi (Prog ve Timer) K - Çamaşır kurutma şeçimi (Mod. DH4120 & DH4130) L - Odanın sıcaklık ve rutubet oranı göstergesi M - 2 hız seçimi N - %70, %60 ve %50 olarak hedeflenen Bağıl Nem Oranı O - Devamlı nem kurutma P - Hava çıkış kapakçığının hareketi (Mod. DH4120 & DH4130) DH4110: Model 16 L DH4120: Model 20L ve DH4130: Model 25 L

NK O B C RO_Deshumidificateur_DH41_NC00112165-03_NC00112165 10/04/14 14:19 Page4142 Aşırı rutubetli bir hava evin konforunu olumsuz etkiler ve birçok rahatsızlığa neden olabilir. Nem kurutucu cihazınız, havada asılı duran su buharının fazlasını toplayarak nemli havanın tahliye edilmesini sağlar. Yaşama alanınızı yüksek rutubetin kötü etkilerine karşı korur. Üstelik, DRY fonksiyonu sayesinde (Mod. DH4120 & DH4130), LINENDRY nem kurutma cihazınız çamaşırınızı daha hızlı bir şekilde kurutmanızı sağlar. RUTUBET BAĞIL NEM (RH) ile ifade edilir. Bağıl nem havadaki su buharı miktarının ortamın bu sıcaklıkta içerebileceği maksimum su buharı miktarına göre durumunu gösteren orandır Bağıl nem bir higrometre yardımı ile ölçülür:

• RH %50: Odanın havası aşırı kuru.

• RH %50 ila %60 arasında: Odanın havası sağlıklı.

• RH> %60: Odanın havası aşırı nemli.

- Hava bir havalandırma sistemi tarafından emilir ve ardından havayı soğutarak rutubet fazlasını toplayan bir buharlaştırıcı içinden geçer. Buharlaştırıcıdan çıkan hava kuru ve soğuktur. - Nihayetinde hava, ısınıp, odaya üflendiği kondansatörden geçer. - Yoğunlaşmadan elde edilen su hazne içinde toplanır veya daimi drenaj hortumundan tahliye edilir. KURULUM YERİ Nem kurutucu cihazınızı öncelikli olarak müdahale edilmesi gereken odaya yerleştirin. Uygun bir rutubet oranı sağlamak için, ardından cihazınızı evinizin merkezinde bir noktaya yerleştirin. Havanın serbest bir şekilde dolaşımı için, cihazı perdeler arkasına veya diğer engellerin yakınına yerleştirme- meye, cihazın her iki yanında en az 10 cm açıklık bırakmaya özen gösterin.

RO_Deshumidificateur_DH41_NC00112165-03_NC00112165 10/04/14 14:19 Page4243 UYARILAR Bu kitapçığın dikkatli bir şekilde okunması ve aşağıdaki tavsiyelere uyulması önem taşımaktadır:

• Bu cihaz, güvenliğiniz dikkate alınarak, ilgili norm ve düzenlemelere (Düşük Gerilim Direktifleri, Elektromanyetik Uyumluluk, Çevre Korunması …) uygun olarak üretilmiştir.

• Bu ürün sadece ev ortamında kullanım için tasarlanmıştır. Bu nedenle sanayi amaçlı olarak kullanılamaz.

• Uygunsuz kullanımdan dolayı oluşabilecek her türlü hasar garantinin sonlanmasına neden olacaktır.

• Cihazınızı tozlu veya yangın riski taşıyan alanlarda çalıştırmayın.

• Her kullanım öncesinde, cihazın, fişinin ve kordonunun iyi durumda olduğunu kontrol edin.

• Cihazınızın içine asla yabancı bir madde sokmayın (örn. iğne vb.)

• Güç kablosu hasar görmüşse, her türlü tehlikenin önlenmesi için satış sonrası destek servisi veya yetkili herhangi bir şahıs tarafından değiştirilmesi gerekmektedir.

• Cihazın güvenli şekilde kullanımı ve ihtiva ettiği riskler konusunda gerekli bilgilendirme ve gözetim sağlandığı takdirde bu cihaz 8 yaş ve üzeri çocuklar, fiziksel, duyusal veya zihinsel engeli bulunan kişiler ya da deneyimsiz veya bilgisi kısıtlı kişiler tarafından kullanılabilir. Çocukların cihazla oynamasına izin verilmemelidir. Temizlik ve bakım, gözetim altında olmayan çocuklar tarafından yapılmamalıdır.

• Bu cihaz bedensel, duyusal veya zihinsel engeli olan kişiler (ve çocuklar) ya da daha önce cihazı kullanmamış kişiler tarafından kullanıma uygun değildir. Kişinin güvenliğinden sorumlu birinin gözetimi altında veya cihazın kullanımına ilişkin talimatlar sağlandıktan sonra kullanılabilir. Cihazla oynamadıklarından emin olmak için çocu- kların gözetim altında tutulması tavsiye edilir.

• Cihazın fişini, duvar prizinden çıkarmak için, cihazın kablosundan veya kendisinden tutarak çekmeyin.

• Her kullanım öncesinde cihazın elektrik kablosunu tamamen açın.

• Cihaz kullanım ömrü sonuna geldiğinde, soğutucu madde ve yağların imha edilmesine ilişkin yasal düzenleme- lere dikkat edilmesi gerekmektedir. ÇOK ÖNEMLİ

• Hava giriş/çıkış ızgaralarını kapatmayın.

• Hava çıkış kapakçığını engellemeyin (mod. DH4120 ve DH4130)

• Cihazı hava çıkış kapakçığı kapalı iken çalıştırmayın (mod. DH4120 ve DH4130)

• Cihazı hava çıkış kapakçığının hareketini manuel olarak zorlamayın (mod. DH4120 ve DH4130)

• Cihaza ıslak ellerle dokunmayın.

• Cihazı asla yatık veya eğik konumda kullanmayın. Cihazı düz ve sağlam bir yüzey üzerine yerleştirin.

• Cihaz üzerine ağır nesneler koymayın, çocukların oturmasına izin vermeyin.

• Hazne içine hiçbir nesne sokmayın.

• Cihazın fişini prizden çekmeden önce (A) düğmesine basarak cihazı durdurun.

• Cihazın yerini değiştirmeden önce çalışmasını durdurun ve fişini prizden çıkarın.

• Uzun süreli olarak başından ayrılacaksınız: Cihazı A1 düğmesi ile durdurun ve fişini prizden çıkarın.

• Bu cihaz "IPX2" yapısı sayesinde dikey su düşme riski bulunan kısımları dahil olmak üzere (mutfak, banyo vb.) evin tüm odalarında kullanılabilir.

• Odanın elektrik tesisatı, cihazın kurulumu ve kullanımı ülkenizin yürürlüğünde bulunan normlar ile uyumlu olmalıdır.

İlk kullanım öncesinde şebeke geriliminin cihazın veri föyünde belirtilen değere uygun olduğunu kontrol edin. Cihazınız toprak bağlantılı bir priz ile çalıştırılmalıdır. Bu I. sınıf bir cihazdır. Cihazınızı çalıştırmadan önce şunlardan emin olun: - Cihaz bu kitapçıkta açıklandığı şekilde yerleştirilmiş, - Hava giriş ve çıkış ızgaraları herhangi bir nedenle engellenmiyor, - Cihaz düz ve sağlam bir yüzey üzerine yerleştirilmiş, - Hazne şamandırası (8 Şek. 1) yuvası içinde rahat hareket edebiliyor. Elektrik kablosunun fişini prize takın ve çalıştırma düğmesine (A) basın. Ekran üzerinde, (L) sembolü belirir ve odanın ısısı, rutubet oranı görüntülenir. Cihazınız devamlı modda çalışmaya başlar. Ayrıca aşağıdaki paragraf içinde açıklanan fonksiyonları seçerek, size uygun olan modu kendiniz de belirleyebilirsiniz. OFF düğmesi ile cihazı durdurduktan sonra (fişini prizden çıkarmadan), çalıştırıldığında, cihaz bir önceki konfigüra- syonunda çalışmaya başlayacaktır. ÇALIŞMA

• RUTUBET KONTROLÜ fonksiyonu Erişilmesi istenen bağıl nem oranını belirlemek için, (B) düğmesi yardımı ile %70, %60 veya %50 fonksiyonlarını seçin. %70 fonksiyonu seçildiğinde, bu havanın neminin bağıl nem oranı %70 olana dek alınacağı anlamına gelir. Nem oranı %70 altında olduğunda, cihaz otomatik olarak ayarlanacaktır. (Kompresör durur, ancak vantilatör çalışmaya devam eder). Kompresör ancak nem oranı %70 üzerine çıktığında yeniden çalışmaya başlayacaktır. Aynı durum %60 ve %60 oranları için de geçerlidir.

• DEVAMLI ÇALIŞMA fonksiyonu (B) düğmesi ile DEVAMLI (O) fonksiyonu etkin duruma getirildiğinde, odanın nem oranı ne olursa olsun cihaz de- vamlı olarak çalışacaktır.

• HIZ fonksiyonu Seçmek için (C) tuşuna basın: : Zayıf üfleme : Güçlü üfleme

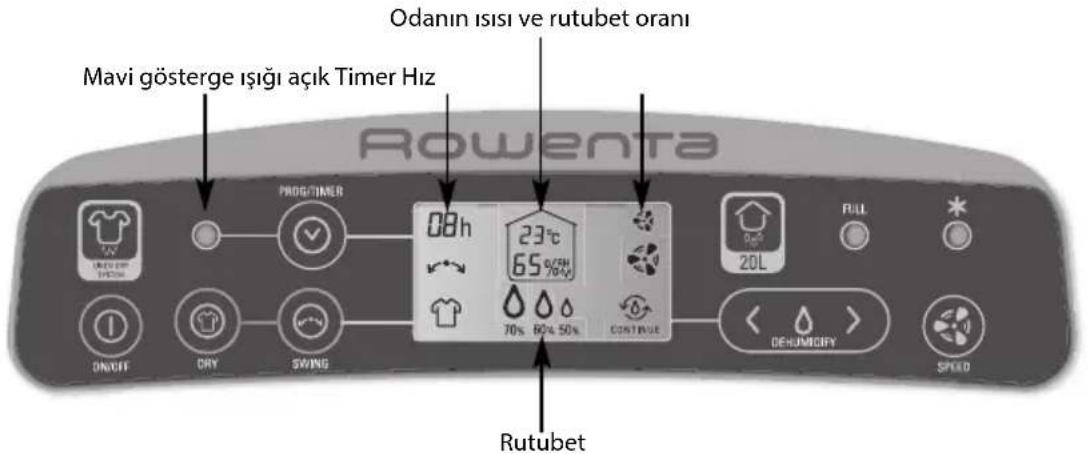

• TIMER fonksiyonu Bu fonksiyon cihazınızın daha önceden belirlenmiş olan koşullar kapsamında 1 ila 24 saat arasında çalışma süresini belirlemenizi sağlar: Cihazınız çalışır durumdayken, bunları belirleyebilirsiniz: Üfleme hızı (düğme C), Erişilecek rutubet oranı (düğme B), DH4120 ve DH4130 modellerinde, şunları şeçebilirsiniz: Çamaşır kurutma fonksiyonu (düğme D), Swing fonksiyonu (düğme E) => Ardından "PROG/TIMER" (F) tuşuna basarak, otomatik olarak durmadan önce arzulanan çalışma süresini seçebi- lirsiniz. Programlanan çalışma süresi boyunca ışıklı gösterge (G) yanacaktır. Seçilen süre sonunda cihaz otomatik olarak durur. DİKKAT: Cihaz işleyiş dönemi boyunca erişilecek nem oranının sabit tutulması amacı ile çalışmasını otoma- tik olarak ayarlar. Programdan çıkmak için, "00 H" seçimini gerçekleştirmeniz veya A düğmesi ile cihazı durdurmanız gerekir. Işıklı gösterge söner.

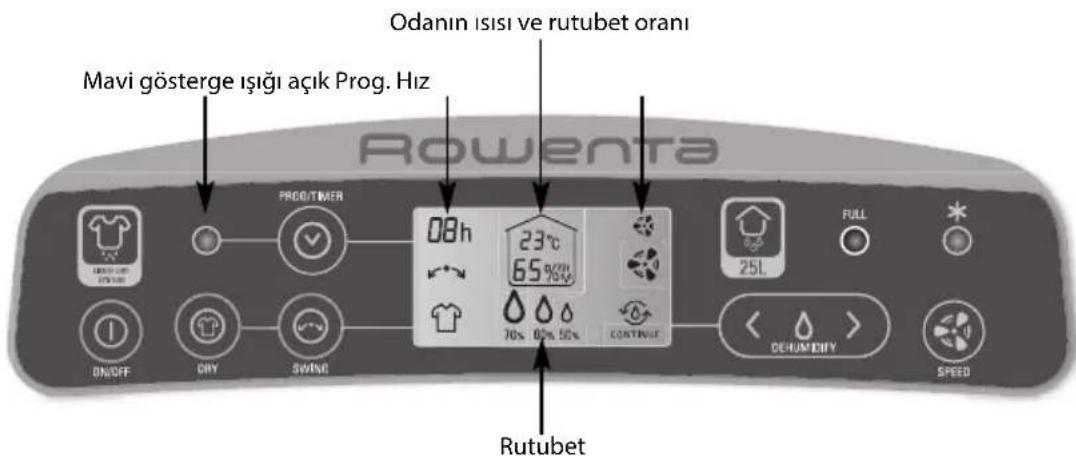

• PROG fonksiyonu Bu fonksiyon cihazınızın daha önceden belirlenmiş olan koşullar kapsamında 1 ila 24 saat arasında çalışmaya başlama süresini belirlemenizi sağlar. Otomatik çalıştırmaya dek beklenecek saat sayısını belirlemek için cihaz durmuş durumdayken, "PROG/TIMER" (F) tuşuna gerektiği kadar basın. Mavi gösterge ışığı açık Timer Hız Rutubet

danın ısısı ve rutubet oranı Mavi gösterge ışığı açık Prog. Hız Rutubet Odanın ısısı ve rutubet oranı

RO_Deshumidificateur_DH41_NC00112165-03_NC00112165 10/04/14 14:19 Page4546 Cihazınız arzunuza göre başlamak üzere programlanır, ayrıca şu seçimleri gerçekleştirebilirsiniz: Hız (düğme C), Erişilecek rutubet oranı (düğme B), DH4120 ve DH4130 modellerinde, şunları şeçebilirsiniz: - Çamaşır kurutma fonksiyonu (düğme D), - Swing fonksiyonu (düğme E) Işıklı gösterge (G), cihazın otomatik olarak çalıştırılması beklenirken yanar. DİKKAT: Cihaz işleyiş dönemi boyunca erişilecek nem oranının sabit tutulması amacı ile çalışmasını otomatik olarak ayarlar. Programdan çıkmak için, "00 H" seçimini gerçekleştirmeniz veya A düğmesi ile cihazı durdurmanız gerekir. Işıklı gösterge söner.

• DRY Fonksiyonu ÇAMAŞIR KURUTMA (DH4120 & DH4130 Mod.) Çamaşır kurutma fonksiyonunu başlatmak için, DRY (D) düğmesine basın. Çamaşırın daha iyi kurutulması için, devamlı nem kurutma ve hava çıkış kapakçığının hareketi otomatik olarak de- vreye girer.

• SWING Fonksiyonu (DH4120 & DH4130 Mod.) "SWING" (E) tuşuna basın: Hava çıkış kapakçığı otomatik olarak devreye girer ve kuruyan havanın odaya daha etkin bir şekilde dağıtılmasını sağlar.

• BUZ ÇÖZME Göstergesi Gösterge (I) yandığında, nem kurutucu buz çözme modundadır. Kompresör durur ve buz çözme işleminden sonra otomatik olarak yeniden çalışmaya başlar. NOT : Ön filtrenin temiz olduğundan emin olun.

• FULL göstergesi Su haznesi dolduğunda veya yerin düzgün bir şekilde yerleştirilmediğinde, bir "bip" ikazı verilir ve gösterge (H) yaıp söner. Su haznesinin boşaltılması ve yerine doğru bir şekilde takılmasını takiben ışıklı gösterge artık yanıp sön- mez ve cihaz yeniden çalışmaya başlar.

• FİLTRE Her türlü işlemden önce, cihazın (A) düğmesi ile kapatılması ve fişinin prizden çıkarılması gerekmektedir. - Cihazınız takılıp çıkarılabilir ve yıkanabilir (düzenli olarak temizlenmesi gereken) bir ön filtre/nano ile donatılmıştır. - Ön filtreyi/nano yerinden çıkarın (Şek. 3) ve bir elektrik süpürgesi ile temizleyin. - Ön filtreyi/nano yerine takın (Şek. 4-5). - Cihazı asla ön filtresi/nano olmadan kullanmayın.

• HAZNENİN BOŞALTILMASI Her türlü işlemden önce, cihazın (A) düğmesi ile kapatılması ve fişinin prizden çıkarılması gerekmektedir. Hazne dolduğunda: - Cihaz otomatik olarak durur ve ışıklı FULL (H) göstergesi yanar. - Hazneyi yavaşça cihazdan çıkarın (Şek. 6), suyu boşaltın ve hazneyi cihaza yeniden takın. Kırmızı gösterge FULL (H) birkaç saniye içinde sönecektir.

• DEVAMLI DRENAJ (Bkz. Şek. 7) Her türlü işlemden önce, cihazın (A) düğmesi ile kapatılması ve fişinin prizden çıkarılması gerekmektedir.

RO_Deshumidificateur_DH41_NC00112165-03_NC00112165 10/04/14 14:19 Page4647 12 mm çapında bir PVC boru kullanın. - Tıpayı (13) çıkarın ve hortumu drenaj çıkışına takın. - Hortumun 2 ağzı arasındaki eğimin suyun normal bir şekilde akmasını sağladığından emin olun. BAKIM

• Her türlü bakım işleminden önce, cihazın (A) düğmesi ile kapatılması ve fişinin prizden çıkarılması gerekmektedir.

• Cihazı hafifçe nemlendirilmiş bir bez ile temizleyebilirsiniz.

• Su haznesini düzenli olarak temizleyin.

• Hava giriş ön filtresini düzenli olarak temizleyin.

• ÖNEMLİ: Cihazınızın dış görünümüne hasar vereceğinden, asla aşındırıcı özellikte temizlik maddesi kullanmayın. TAŞIMA

• Taşımadan önce su haznesini boşaltın.

• Tekerlekleri sayesinde, cihaz kolaylıkla taşınabilmektedir.

• Dikkat: Cihazınız soğutucu bir kompresöre sahiptir, cihazın yan yatırılması işleyiş bozukluğuna neden olabilir.

Cihazınızı kullanmadığınızda, rutubetten uzak bir ortamda saklayın. Su haznesini boşaltmayı unutmayın.

(özel çalışma koşullar çerçevesinde düşük hızda)

• Cihazın içini asla kendiniz açmayı denemeyin. Hatalı olarak onarılmış bir cihaz kullanıcı için risk arz eder.

• Ağımız kapsamındaki tescilli bir Servise başvurmadan önce, cihazın normal çalışma konumunda olduğunu ve hava giriş/çıkış ızgaralarının hiçbir şekilde engellenmediklerini kontrol edin. ÇEVRE KORUMASINA KATKIDA BULUNALIM! Cihazınız yeniden kullanılabilir veya geri dönüştürebilir malzemeler içermektedir. DH4110, DH4120, DH4130 modelleri ayrıca soğutucu madde olarak, Kyoto protokolü ile düzenlenen (R134A) flüor sera etkisi yaratan bir gaz içerir. Bu gazın gezegenin ısınması açısından potansiyeli kar- bon gazına oranla (CO2) 1300 kere daha yüksektir. Bu donanımda bulunan flüor sera etkisi yaratan gazın atmosfere bırakılmaması gerekmektedir. Gerekli işlemlere tabi tutulabilmesi için, bu amaca yönelik oluşturulmuş toplama noktalarına veya bu tip kuruluşların olmaması halinde tescilli bir hizmet servisine teslim edin. Sorun tipi Kontrol edilecek hususlar Cihaz çalışmıyor. - Su haznesi doluluğu - Haznenin düzgün yerleşimi - Cihazın elektrik bağlantısı Nem emme kapasitesi çok düşük. - Filtrenin temizliği - Sıcaklık seviyesi aşırı düşük - Hava giriş/çıkış ızgaralarının tıkanıklık durumu İstenen konfor seviyesine çok uzun süre sonra erişilebiliyor. - Kapı ve pencerelerin kapalı olması - Filtrenin temizliği - Oda içine buhar yayılıyor olması - Odanın hacmi çok büyük. Cihaz çok gürültü çıkarıyor. - Cihaz sağlam ve düz bir yüzeyde mi bulunuyor? Cihaz duruyor. - Hazne dolu veya yanlış yerleştirilmiş - Sıcaklık aşırı yüksek veya alçak - Bağıl nem oranı seçimi hatalı gerçekleştirilmiş Hazne doluluk göstergesi yanıyor. - İlk kullanımda, hazne düzgün yerleştirilmemiş.. - Su haznesi doluluğu Cihaz buz tutuyor. - Filtrenin temizliği - Odanın ısısı çok düşük. - Hava giriş/çıkış ızgaralarının tıkanıklık durumu Hava çıkış kapakçığı açılmıyor. (Mod. DH4120 , DH4130) - Kapakçığın açılışı engelleniyor. => Cihazınızı kapatın, fişini prizden çıkarın.
