GEBRUIKSAANWIJZING Stages Isofix Joie

Gefeliciteerd dat u nu lid bent van de Joie-familie! Het doet ons veel genoegen om deel te kunnen uitmaken van uw reis met uw kleintje. Onderweg met de Joie stages ^1 isofix maakt u gebruik van een volledig gecertificeerd -kinderzitje. Lees deze handleiding zorgvuldig en volg elke stap om voor een comfortabele rit en de beste bescherming van uw kind te zorgen.

Om deze Joie stages™ isofix te gebruiken met een 3-punts veiligheids-gordel voor volwassenen en de ISOFIX-aansluitingen volgens de ECE R44.04 Regulation, moet het kind 0-25 kg wegen (ongeveer 0-7 jaar oud). Deze stages™ isofix kan worden geïnstalleerd met een intrekbare 3-punts veiligheidsgordel goedgekeurd overeenkomstig ECE R16 of een gelijksoortige norm.

Voet

Deze instructies beschrijven het gebruik van het stages™ isofix-zitje en de Base. Deze Base kan tevens worden gebruikt met een aantal andere babyzitjes van Joie. Lees alle aanwijzingen in deze handleiding voordat u het product opzet en gebruikt.

! BELANGRIJK: BEWAREN VOOR LATER GEBRUIK. LEES DIT ZORGVUL-DIG DOOR.

Controleer op ontbrekende onderdelen. Neem contact op met de verkoper als iets ontbreekt.

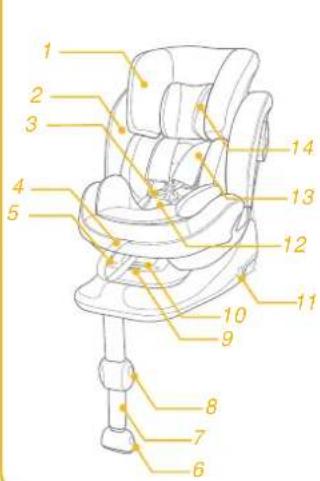

1 Hoofdsteun
2 Zitkussen
3 Gesp
4 Instellen gordel
5 Indictator kinderzitje vergrendeld
6 Steunvoetindicator
7 Steunvoet
8 Instelknop beenruimte
9 Ontgrendelknop kinderzitje

10 Instelknop schuine stand
11 ISOFIX-ontgrendelknop
12 Kruisriem
13 Schouderriem
14 Baby-inzetstuk
15 Terugslagbalk
16 ISOFIX-aansluiting
17 ISOFIX-geleiders
18 Instelhendel voor hoofdsteun
19 Afscherming voor inslag opzij

! GEEN ENKEL kinderzitje biedt volledige bescherming tegen letsel bij een ongeluk. Maar het juiste gebruik van het kinderzitje verlaagt het risico op ernstig letsel of de dood.
! Laat de riemen van het kinderzitje NIET verdraaid raken, houd ze plat.
! Installeer dit kinderzitje NIET zonder de aanwijzingen en waarschuwingen in deze handleiding te volgen, anders brengt u uw kind ernstig in gevaar.
Gebruik NOOIT touwen of andere vervangingsmiddelen voor stoelriemen in geval van letsel door het kinderzitje.
! Breng GEEN veranderingen aan dit kinderzitje aan en gebruik het niet in combinatie met onderdelen van andere fabrikanten
! Gebruik dit kinderzitje NIET als het is beschadigd of als onderdelen ontbreken.
Gebruik de vooruitkijkende stand NIET voordat het kind meer dan 9 kg weegt. Laat uw kind zo lang mogelijk naar achteren kijken omdat dit de veiligste positie is.

WAARSCHUWING

! Laat uw kind NIET in los omgeslagen kleding in dit kinderzitje zitten in de baby- of peuterstand, omdat uw kind hierdoor niet goed en stevig wordt vastgehouden door de schouderriemen en de riemen tussen de dijen.
Bij het gebruik van dit kinderzitje in de baby- of peuter- of juniorstand moeten deze riemen op de juiste wijze worden gebruikt, en u moet er voor zorgen dat de heupgordel niet boven het bekken van het kind komt.
! Laast dit kinderzitje NIET los of niet goed bevestigd in de auto staan omdat een niet goed vastgezet kinderzitje rondgeslingerd kan worden en de inzit-tenden kan verwonden bij een scherpe bocht, plotseling remmen of een botsing. Verwijder het als het niet regelmatig gebruikt wordt.
! Laat uw kind NOOIT zonder toezicht achter in het kinderzitje.
! Gebruik het niet op de voorbank met een actieve airbag indien geïnstalleerd in de naar achter kijkende modus.
! Gebruik NOOIT een tweedehands kinderzitje of een kinderzitje waarvan u de afkomst niet kent, omdat deze structurele schade kan bevatten die de veiligheid van uw kind in gevaar brengt.

WAARSCHUWING

! Houd dit kinderzitje uit de buurt van zonlicht, anders kan het te heet worden voor de huid van uw kind.
! Gebruik dit kinderzitje NIET als normale stoel, omdat het kan omvallen en het kind zou kunnen verwonden.
! Gebruik dit kinderzitje NIET zonder de zachte onderdelen.
Vervang de zachte onderdelen alleen door degene die door de fabrikant worden aanbevolen omdat de zachte onderdelen een belangrijk onderdeel vormen van de werking van het kinderzitje.
! Plaats ALLEEN de aanbevolen zachte goederen in dit kinderzitje.
! Leg GEEN voorwerpen in de auto die niet vast zitten, omdat deze alle kanten uit kunnen rollen en de inzittenden in een scherpe bocht, bij plotseling remmen of een botsing kunnen verwonden.
! Plaats geen andere items bovenop het kinderzitje als het in de kofferbak ligt om beschadiging te voorkomen.
! Voorkom dat de riemen of gespen van het autozitje verstrikt raken in de autostoel of deur.
Gebruik dit kinderzitje NIET MEER als het onderworpen is aan een botsing. Vervang het direct, omdat er onzichtbare structurele schade kan zijn ontstaan door de botsing.

WAARSCHUWING

! Verwijder dit kinderzitje van de autostoel als het gedurende langere tijd niet gebruikt wordt.
! Om verstikking te voorkomen, moet u de plastic zak en verpakkingsmaterialen verwijderen voordat u de stoel gebruikt. Houd de plastic zak en verpakkingsmaterialen buiten bereik van baby's en kinderen.
! Neem contact op met de distributeur over onderhoud, reparaties en vervangen van onderdelen.
! Plaats geen voorwerpen in het beengebied voor de voet.
! Controleer de ISOFIX-geleiders regelmatig op vuil en maak ze zo nodig schoon. De betrouwbaarheid loopt terug door het binnendringen van vuil, stof, voedsel-resten enz.
Gebruik GEEN andere lastdragende contactpunten dan degene die in de aanwijzingen worden beschreven en die op het kinderzitje zijn aangegeven.
! De juiste installatie is alleen toegestaan met de ISOFIX-connectoren.
! U moet de terugslagbalk gebruiken.

Noodgeval

Bij een noodsituatie of een ongeluk is het heel belangrijk om uw kind direct te laten verzorgen met eerste hulp en medische behandeling.

Productinformatie

1. Dit Joie-kinderzitje met basis is geclassificeerd voor "Semi-universeel" gebruik en is geschikt voor vastzetten in de stoelposities van de volgende auto's. Dit kinderzitje kan worden geïnstalleerd met een intrekbare 3-punts veiligheidsgordel goedgekeurd overeenkomstig UN ECE R16 of een gelijksoortige norm (Met gebruik van een intrekbare 3-punts veiligheidsgordel en ISOFIX tegelijkertijd met het gebruik van het kinderzitje in modus Groep 2).
2. Stoelposities in andere auto's kunnen eveneens geschikt zijn voor dit kinderzitje. Neem in geval van twijfel contact op met de fabrikant of de verkoper.
3. Neem in geval van twijfel contact op met de fabrikant of de verkoper van het kinderzitje.

Dit is een babyzitje voor het ISOFIX-SYSTEEM. Het is goedgekeurd volgens UN ECE richtlijn 44, aanvullingen serie 04 voor algemeen gebruik in voertuigen uitgerust met ISOFIX-verankeringssystemen.

Het is geschikt voor voertuigen met posities die zijn goedgekeurd als ISOFIX-posities (raadpleeg onze voertuigmontagelijst), afhankelijk van de categorie van het kinderzitje en van de bevestiging. Neem in geval van twijfel contact op met de fabrikant of de verkoper van het babyzitje.

De ISOFIX-grootteklasse waarvoor dit zitje is bedoeld, is A, C en D.

Geschikt voor Gewicht kind onder 25 kg.

Masssagroep Groep 0+/1/2

Materiaal Kunststoffen, metaal, geweven stoffen

Patent nr. Patent aangevraagd

Installatiekwesties

zie afbeeldingen 1 - 3

Controleer de meegeleverde voertuigmontagelijst voor goedgekeurde zitjes voor bevestiging van kinderzitjes.

De installatiemodus kiezen

ECE R44.04	Grootte kind	installatie-stand	Installatie	Referenti-eleeftijd	Schuine stand	Imagem de referência
	0-18kg	Baby-stand		Ongeveer <4 jaar	Stand 1 -7	1
	9-18kg	Peuter-stand		Ongeveer 1 tot 4 jaar	Stand 1 -7	1
	15-25kg	Junior-stand		Ongeveer 3-7 jaar	Stand 1 -7	2

Het babyinzetstuk gebruiken

We adviseren het gebruik van de volledige kinderinzetstuk 2ofang de baby kleiner is dan O-6 maand of tot het te groot is voor het inzetstuk. Het kinderinzetstuk verbetert de bescherming tegen zijdel-ingse inslagen.	Maak de clips op de hoofdsteun los om het hoofddeel van het kinder-inzetstuk te verwijderen.		Verwijder het hoofdsteun-deel van het kinderinzetstuk als het hoofd van het kind niet langer comfortabel past.
			Verwijder het lichaamsgedeelte van het kinderinzetstuk als de schouders van het kind niet langer comfortabel passen.
			Verwijder het kinderinzet-kussen door de klemmen los te maken zodat or meer ruimte ontstaat als het kind niet comfortabel kan zitten. U kunt het kussen apart gebruiken zonder het aan het inzetstuk te bevestigen om de rug van het kind te ondesteunen voor meer comfort.

De Base installeren voor gebruik met het stages™ isofix-zitje

Installatie van ISOFIX-voetsysteem

zie afbeeldingen 4 - 13

Vouw de steunvoet uit het opslagvak.

! Steek de terugslagbalk omlaag in tot u een klik hoort, wat betekent dat de montage voltooid is. 3-1

Bevestig de plastic geleiders indien vereist op de ISOFIX-stangen van het voertuig 5-1

Verleng de ISOFIX-aansluitingen door op de vrijgaveknop 6-1 te drukken terwijl u aan de aansluiting 6-2 trekt

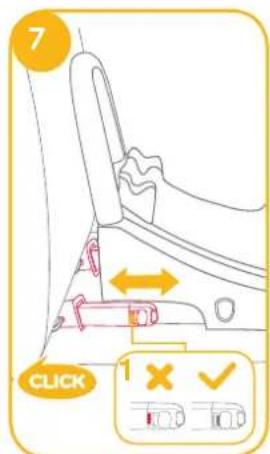

! Druk op de ISOFIX-afstelknop 6-1 en druk voor afstellen op 7 totdat de terugslagbalk stevig tegen de autostoel staat.

4 1 CLICK

5 1

6 2 1

! Controleer of beide ISOFIX-aansluitingen stevig vast zitten aan hun ISOFIX-ankerpunten. De kleur van de indicatoren op beide ISOFIX-aansluitingen moet helemaal groen zijn. 7-1
! Er zijn 9 afstelbare standen voor ISOFIX. Druk op de ISOFIX-vrijgaveknop en druk de Base terug tegen de autostoel tot deze stevig staat.

Na het plaatsen van de Base op de autostoel, trekt u de steunvoet uit tot de vloer 8-1, wanneer de indicator van de steunvoet groen wordt, is de installatie juist uitgevoerd. Rood wijst op een onjuiste installatie. 9

! Als de steunvoetindicator rood is, betekent dit dat de steunvoet in de verkeerde stand staat.
! Zorg ervoor dat de steunvoet volledig in contact is met de vloer van het voertuig.
! Knijp de ontgrendelknop van de steunvoet in en kort de steunvoet in naar boven. 8

! De ISOFIX-aansluitingen moeten worden aangesloten en vergrendeld in de ISOFIX-ankerpunten. 10-1
! De steunvoet moet goed zijn geplaatst en de indicator moet groen zijn. 10-2

Zie de babystand en de peuterstand en de juniorstand voor het gebruik van de stages™ isofix.

De voet verwijderen

Om de voet te verwijderen van het voertuig, drukt u op de vrijgaveknop 11-1 en trekt u de voet terug van de stoel. 11-2

Druk 12-1 vervolgens en trek terug aan de ISOFIX-aansluiting 12-2
! Voor het vervoeren van de voet drukt u op de ISOFIX-vrijgaveknop 13-1 en verplaatst u de ISOFIX-aansluitingen terug zodat deze volledig is opgevouwen 13-2.

10 !1 !2

11 2 1

12 2 1

13 2 1

Het stages™ isofix-zitje installeren in de Base

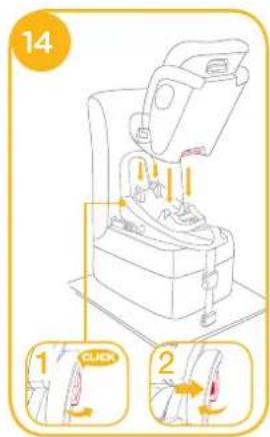

zie afbeeldingen 14 - 38

Babymodus (achteruit kijkend)

Naar achteren kijkend Ong. geboorte tot 4 jaar Schuine stand Stand 1 -7

! Installeer de Base op de autostoel (met terugslagbalk bevestigd), vervolgens de kuip, en plaats ten slotte het kind in de stages™ isofix.
! Zorg ervoor dat de terugslagbalk is bevestigd op de Base.
! De handigste manier om de kuip te installeren is wanneer de Base in de 7de stand staat.

! Trek het stages™ isofix-zitje omhoog om te controleren of het goed vast zit op de Base.
! Controleer of er geen ruimte is tussen het bovenvlak van de autostoel en de onderkant van de Base.
! Open de afscherming voor inslag opzij voor extra beveiliging tegen inslag opzij. 14-1 De bescherming tegen inslag opzij tegenover het portier kan worden gesloten voor meer zitruimte. 15-2

14 1 CLOK 2

Als de stages™ isofix stevig vast zit, wordt de stages™ isofix vergrendelindicator groen. Als de stages™ isofix niet goed vast zit, is de stages™ isofix rood. 15-1

1. Het baby-inzetstuk is ter bescherming van het kind. Voor kinderen die kleiner zijn dan 60 cm, moet het volledige inzetstuk worden gebruikt.
2. Het babyinzetstuk bevat een hoofdsteun en lichaamsgedeelte en wig.
3. Installeer de voet van de Base op de autostoel, vervolgens de kuip, en plaats ten slotte het kind in de stages™ isofix.
4. Nadat het kind in het zitje is geplaatst, moet u controleren of de schouderriemen op de juiste hoogte zitten.
5. Zorg er voor dat de wig voor het kinderinzetstuk gemonteerd is voordat u het voor een heel klein kind gebruikt. 16
6. Verwijder de klemmen op de hoofdsteun en verwijder het babyinzetstuk. Raadpleeg (Babyinzetstuk gebruiken). Ga in omgekeerde volgorde te werk om de hoofdsteun te monteren.
7. Nadat u de wig uit het babyinzetstuk hebt gehaald, moet u het ergens opbergen waar het kind er niet bij kan.

15 1

1. Druk op de gordelinsteller terwijl u de schouderriemen tot de juiste lengte uittrekt. 18
   18-1 Instellen gordel
2. Druk op de rode knop om de riem te ontgrendelen. 19
3. Maak de gespen aan beide kanten van het zitje vast zodat u de baby gemakkelijker kunt plaatsen.

18 1

19

20

1. Zet het kind in de stages™ isofix en steek beide armen door de riemen.

! Bij gebruik in de achteruit kijkende stand moet de hoogte voor de schouderriemen gelijklopen met de schouders van het kind. ^22

! Nadat het kind in het zitje is geplaatst, moet u controleren of de schouderriemen op de juiste hoogte zitten.

1. Maak de gesp vast.

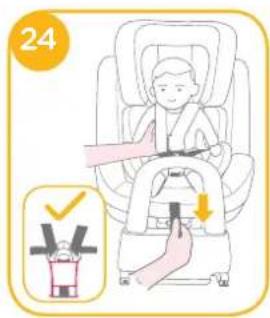

1. Trek de rieminstelling omlaag en stel hem op de juiste lengte af om ervoor te zorgen dat uw kind goed vast zit. 24

! De ruimte tussen het kind en de schouderriemen moet ongeveer de dikte van een vlakke hand plat op de borst van het kind zijn.

! Om het stages™ isofix-zitje vrij te geven, haalt u het kind uit het stages™ isofix-zitje, til het stages™ isofix-zitje op 25-2 terwijl u in de vrijgaveknop van het kinderzitje knijpt. 25-1

24

25 1

Peutermodus (vooruit kijkend)

Naar voren kijkend Ongeveer 1 tot 4 jaar Schuine stand Stand 1 -7

! Installeer de Base op de autostoel (met terugslagbalk bevestigd), vervolgens de kuip, en plaats ten slotte het kind in de stages™ isofix.
! Zorg ervoor dat de terugslagbalk is bevestigd op de Base.
! De handigste manier om de kuip te installeren is wanneer de Base in de 7de stand staat.

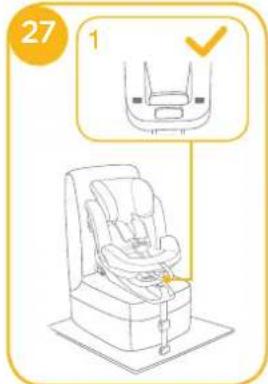

Als de stages™ isofix stevig vast zit, wordt de indicator Kinderzitje vergrendeld groen. Als de stages™ isofix niet goed vast zit, is de indicator rood. 27-1

! Trek het stages™ isofix-zitje omhoog om te controleren of het goed vast zit op de voet.
! Controleer of er geen ruimte is tussen de autostoel en de onderkant van de Base.

27 1

Uw kind in de vooruit gerichte stages™ isofix vastzetten

Opmerking

1. Gebruik het babyinzetstuk niet als u de stages™ isofix in de vooruit gerichte stand installeert.
2. Installeer de Base op de autostoel, vervolgens het zitje, en plaats ten slotte het kind in de stages™ isofix.

3. Nadat het kind in het stages™ isofix-zitje is geplaatst, moet u controleren of de schouderriemen op de juiste hoogte zitten.

4. Druk op de gordelinsteller terwijl u de schouderriemen tot de juiste lengte uittrekt.

5. Druk op de rode knop om de riem te ontgrendelen.
6. Maak de gespen aan beide kanten van het zitje vast zodat u de baby gemakkelijker kunt plaatsen.
7. Zet het kind in de stages™ isofix en maak de gesp vast. 29

28

29

! Bij gebruik in de vooruit kijkende stand moet de hoogte voor de schouderriemen gelijklopen met de schouders van het kind. 30
! Nadat het kind in het zitje is geplaatst, moet u controleren of de schouderriemen op de juiste hoogte zitten.

1. Maak de gesp vast.
2. Trek de rieminstelling omlaag en stel hem op de juiste lengte af om ervoor te zorgen dat uw kind goed vast zit. 29

! De ruimte tussen het kind en de schouderriemen moet ongeveer de dikte van een vlakke hand plat op de borst van het kind zijn.
! Om het stages™ isofix-zitje vrij te geven, haalt u het kind uit het stages™ isofix-zitje, til het stages™ isofix-zitje op terwijl u in de vrijgaveknop van het kinderzitje knijpt.

30

Juniormodus (vooruit kijkend)

VNaar voren kijkend Ongeveer 3 tot 7 jaar Schuine stand Stand 1 -7

! Installeer de Base op de autostoel (met terugslagbalk bevestigd), vervolgens de kuip, en plaats ten slotte het kind in de stages™ isofix.
! Zorg ervoor dat de terugslagbalk is bevestigd op de Base.
! De handigste manier om de kuip te installeren is wanneer de Base in de 7de stand staat. 31

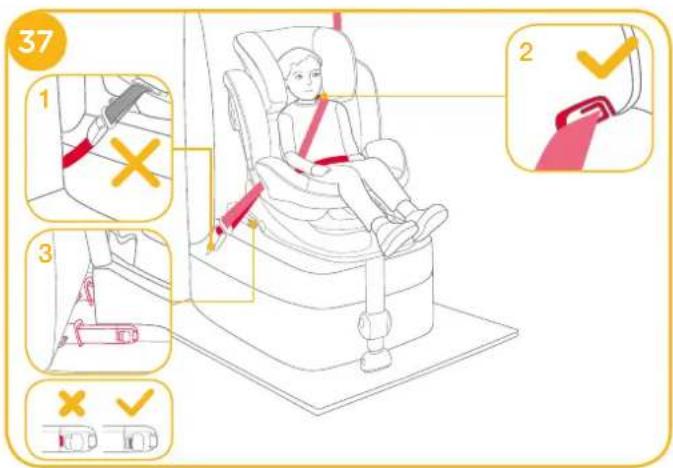

! Gebruik alleen de autoriem bij installatie van het kinderzitje in de juniorstand, gebruik niet de babyinzet, schouderriemen of kruisriem, berg de schouderriemen, gesp en gesptongen op in de betreffende opbergvakken. 32 33 34 35 36

32

33

! Pas de schouderriemen aan op de juiste lengte voordat u de schouderriemen en gesp opbergt.

! Steek de schouderriem door de schouderriemgeleider, steek de middelriem door de stoelsleuven. Maak de gesp vast en trek de autoriem aan. 37
! Bij gebruik in de juniorstand moeten de sleuven voor de schouderriemen gelijklopen met of net boven de schouders van het kind liggen. ^38
! Het kinderzitje kan niet worden gebruikt als de gesp van de veiligheidsriem (vrouwelijke gespkant) te lang is om het kinderzitje veilig vast te zetten. 37-1

! De schouderriem moet door de schouderriemgeleider gaan. 57-2
! Controleer of beide ISOFIX-aansluitingen stevig vast zitten aan hun ISOFIX-ankerpunten. De kleur van de indicatoren op beide ISOFIX-aansluitingen moet helemaal groen zijn. 37-3
! Gebruik de schouderriem niet los of onder de arm.
! Gebruik de schouderriem niet achter de rug van het kind.

38

Instelling schuine stand

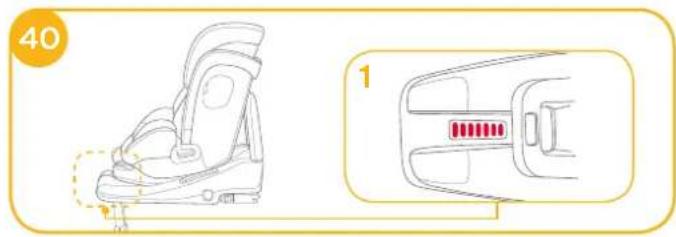

zie afbeeldingen 39 - 41

! Controleer de stand van de steunvoet nadat u de schuinstand hebt gewijzigd.

39 1 2

Er zijn 7 standen voor de babystand en 7 standen voor de peuterstand en 7 standen voor de juniorstand. 40 41

1. Pas de hoogtesteun aan en controleer of de schouderriemen op de juiste hoogte zijn volgens 22 30.
2. Knijp in de hendel voor de afstelling van de hoofdsteun 42-1, en trek tegelijkertijd de hoofdstuk op of druk het omlaag tot het in een van de 6 standen klikt. De standen van de hoofdsteun zijn afgebeeld in 42.
   ! De zijvleugels kunnen openen als de hoofdsteun is ingesteld in de 6e positie.

42 1

Zachte voorwerpen losmaken

zie afbeeldingen 43 - 50

Druk op de rode knop om de riem te ontgrendelen. 43

! Kruisriemkap bevestigd aan de kruisopening erin met lus- en haakbevestigingen.

Om het zachte materiaal opnieuw te bevestigen, herhaalt u de bovenstaande stappen in omgekeerde volgorde.

43

Verzorging en onderhoud

! Nadat u het schuim uit het inzetstuk hebt verwijderd, moet u het ergens opbergen waar uw kind er niet bij kan.
Was de zachte onderdelen met koud water onder de 30°C.
! De zachte voorwerpen niet strijken.
! De zachte voorwerpen niet bleken of laten stomen.
! Gebruik geen onverdund neutraal schoonmaakmiddel, benzine of andere organische materialen om het kinderzitje te wassen. Dat kan het kinderzitje beschadigen.
! De zachte onderdelen niet draaien voor drogen met veel kracht. Dit kan kreuken achterlaten in de zachte onderdelen.
! Laat zachte onderdelen hangend drogen in de schaduw.
! Haal het kinderstoeltje uit de autostoel als het voor langere tijd niet wordt gebruikt. Plaats het kinderzitje in de schaduw en ergens waar uw kind er niet bij kan.
