GEBRUIKSAANWIJZING CDX-L420V SONY
Gebruiksaanwijzing NL
Belangrijk!
Zie voor het monteren en aansluiten van het apparaat de bijgeleverde handleiding "Installatie en aansluitingen".
Welkom!
Dank u voor de aankoop van deze Sony Compact Disc Player. Dit toestel biedt u tal van mogelijkheden die u nog beter kunt benutten met behulp van:
- CD TEXT-informatie (verschijnt bij weergave van een CD TEXT-disc*).
- Los verkrijgbaar toebehoren (alleen CDX-L410/L420V)
Bedieningssatelliet RM-X4S
- Een CD TEXT-disc is een audio-cd waarop informatie zoals de disconaam, de artiestennaam en muziekstuknamen is opgenomen. Deze informatie is op de disc opgenomen.
Dit label bevindt zich onderaan op het toestel.
LET OP—ONZICHTBARE LASERSTRALING ALS OPEN, NIET IN DE STRALING KIJKEN OF DIRECT MET OPTISCHE INSTRUMENTEN BEKIJKEN
Dit label bevindt zich op het chassis van de aandrijfeenheid.
Inhoud
Plaats van de bedieningsorganen 4 Voorzorgsmaatregelen 5 Opmerkingen betreffende compact discs 5
Aan de slag
Instellingen wissen 6 Het voorpaneel verwijderen 7 De klok instellen 8
CD-speler
Een CD afspelen 8 Display items 9 De titel van een CD automatisch verschuiven - Auto Scroll 9 Muziekstukken herhaald afspelen — Herhaald afspelen 9 Muziekstukken in willekeurige volgorde afspelen — Shuffle play 9
Radio
Automatisch zenders opslaan — Best Tuning Memory (BTM) 10 Opgeslagen zenders ontvangen 10 Alleen gewenste zenders opslaan 11
RDS
Overzicht van RDS 11 Automatisch herafstemmen voor optimale ontvangst - AF functie 12 Verkeersinformatie ontvangen — TA/TP 13 RDS-zenders instellen met AF- en TA-gegevens 13 Afstemmen op zenders volgens programmatype PTY 14 De klok automatisch instellen CT 15
Andere functies

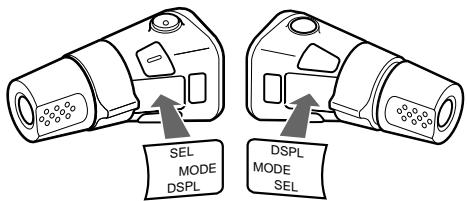

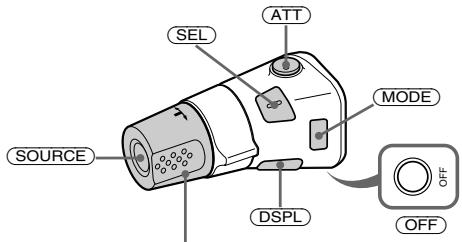

Werken met de bedieningssatelliet (alleen CDX-L410/L420V) 16 De geluidskenmerken aanpassen 17 Snel het geluid dempen 17 De instellingen voor het geluid en het uitleesvenster wijzigen 17 De geluidsstand kiezen — Mijn Beste geluidsstand (MBP) 18 Voor een krachtiger bass-geluid D-bass 18
Onderhoud 19 Het toestel verwijderen 20 Specificaties 21 Verhelpen van storingen 22 Foutberichten/Berichten 23

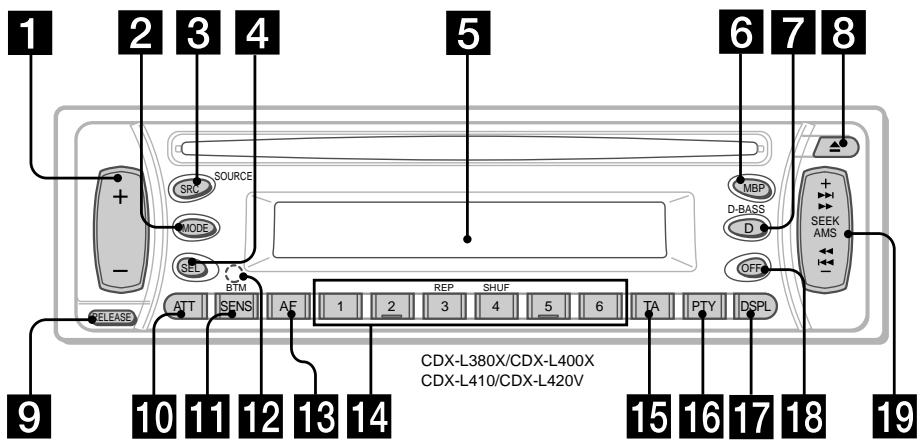

Plaats van de bedieningsorganen
Zie de aangegeven pagina's voor meer informatie.
CD : Tijdens de weergave RADIO : Tijdens radio-ontvangst
1 Volumeregelaar + / - 8,13,17 2 MODE toets
RADIO 10, 11, 13
3 SRC (BRON) (TUNER/CD) toets 8,10,11,13 4 SEL (keuze) toets 8, 15, 17, 18 5 Uitleesvenster MBP (Mijn beste geluidsstand) toets 18 7 D (D-BASS) toets 18 8 (uitwerp) toets 8 9 RELEASE (voorpaneel verwijderen) toets 7 10 ATT (dempen) toets 17 11 SENS/BTM toets 10, 11, 13 12 RESET toets (vooraan op het toestel, achter het voorpaneel) 6 18 AF toets 12, 13
14 Cijfertoetsen 17
CD
③ REP 9 ④ SHUF 9
TA toets 13 16 PTY (programmatype) toets 14 17 DSPL (instelling uitleesvenster) toets 8,9,11 18 OFF toets* 7, 8 9 SEEK/AMS + / - toetsen
CD 8
- Opgelet bij het monteren in een auto waarvan het contactslot geen ACC (accessory) stand heeft
Houd OFF op het toestel 2 seconden lang ingedrukt om de klokweergave af te zetten nadat de motor is afgezet.
Indien u dat niet doet, wordt de klokweergave niet afgezet en raakt de batterij uitgeput.
Voorzorgsmaatregelen
- Wanneer uw auto in de volle zon geparkeerd stond, laat u eerst het toestel afkoelen alvorens het in gebruik te nemen.
- Een elektrisch bediende antenne schuift automatisch uit wanneer het toestel wordt aangezet.
Als u vragen of problemen hebt die niet in deze handleiding aan de orde komen, neemt u contact op met de dichtstbijzijnde Sony-leverancier.
Condensvorming
Op een regenachtige dag of in een zeer vochtige omgeving kan op de lenzen in het toestel vocht condenseren. In dat geval kan de werking van het toestel zijn verstoord. Verwijder in dat geval de disc en wacht ongeveer een uur tot alle condensvocht is verdampt.
Behoud van een optimale geluidskwaliteit
Let op dat u geen drankjes op het toestel of discs morst.

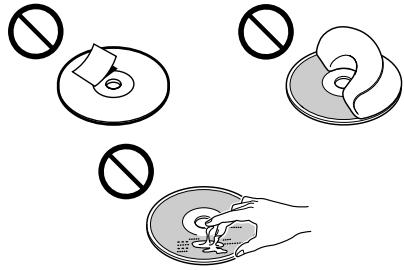

Opmerkingen betreffende compact discs
- Raak het oppervlak van de disc niet aan om ze schoon te houden. Neem de disc vast aan de rand.
- Bewaar uw discs in hun doosje of discmagazijn wanneer u ze niet gebruikt. Stel discs niet bloot aan hoge temperaturen. Laat ze niet achter in een geparkeerde auto of op het dashboard/de hoedenplank.
- Kleef geen labels en gebruik ook geen discs met kleverige inkt/resten. Dergelijke discs kunnen stoppen met draaien, waardoor de werking wordt verstoord of de disc beschadigd kan raken.
- Gebruik geen discs waarop stickers zijn gekleefd. Indien dergelijke discs toch worden gebruikt, kan dat leiden tot:
— het niet uitwerpen van een disc (doordat een sticker losraakt en het uitwerpmechanisme blokkeert); — het niet correct uitlezen van audiogegevens (b.v. geluid verspringt of wordt niet weergegeven) doordat de sticker onder invloed van de warmte krimpt en de disc kromtrekt; - Discs met afwijkende vormen (b.v. hart, vierkant, ster) kunnen niet met dit toestel worden afgespeeld. Indien u dat toch doet, kan het toestel worden beschadigd. Gebruik geen dergelijke discs. - U kunt geen 8cm CD's afspelen. - Maak een disc voor het afspelen altijd schoon met een in de handel verkrijgbare doek. Wrijf van binnen naar buiten toe. Gebruik geen oplosmiddelen zoals benzine, verdunner of in de handel verkrijgbare reinigingsmiddelen en antistatische spray voor conventionele grammofoonplaten.
Wordt vervolgd op de volgende pagina →
Opmerkingen bij CD-R/CD-RW discs
- Audio CD-R's (opneembare CD's)/CD-RW's (herschrijfbare CD's) kunnen met dit toestel worden afgespeeld.
Audio CD-R's/CD-RW's zijn hieraan te herkennen.
Dit geeft aan dat een disc niet geschikt is voor audiotoepassingen.
- Sommige CD-R's/CD-RW's (afhankelijk van de opname-apparatuur of de staat van de disc) kunnen niet met dit toestel worden afgespeeld.
- U kunt geen CD-R/CD-RW afspelen die niet is gefinaliseerd*.
- Proces dat nodig is om een opgenomen CD-R/CD-RW disc af te spelen met een CD-speler.
Aan de slag
Instellingen wissen
Voordat u het apparaat voor de eerste keer gebruikt, of na het vervangen van de accu van de auto, dient u de instellingen van het apparaat te wissen.
Verwijder het voorpaneel en druk met een puntig voorwerp, bijvoorbeeld een balpen, op de RESET-knop.
Opmerking
Door op de RESET-knop te drukken, worden de klokinstelling en bepaalde opgeslagen gegevens gewist.
Het voorpaneel verwijderen
Het voorpaneel van dit toestel kan worden afgenomen ter beveiliging tegen diefstal.
1 Druk op ^*
CD-weergave of radio-ontvangst stopt (sleutelverlichting en display blijven aan).
- Indien uw auto niet is voorzien van een contactslot met ACC-stand, moet u het toestel afzetten door OFF 2 seconden lang in te drukken om te voorkomen dat de batterij uitgeput raakt.
2 Druk op (RELEASE) en trek het vervolgens naar u toe.
Opmerkingen
- Als u het voorpaneel losmaakt terwijl het toestel nog is ingeschakeld, wordt het automatisch uitgeschakeld om te voorkomen dat de luidsprekers worden beschadigd.
- Druk niet te hard op het voorpaneel en het uitleesvenster, en laat ze niet vallen.
- Stel het voorpaneel niet bloot aan directe hoge temperaturen of vocht. Laat het niet achter in een geparkeerde auto of op het dashboard/de hoedenplank.
Tip
Neem het voorpaneel mee in het meegeleverde etui.

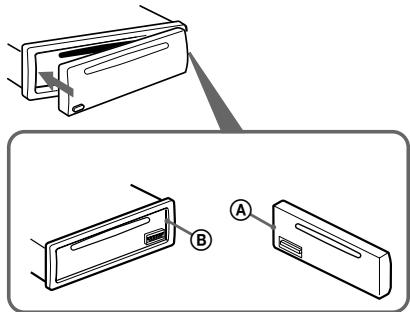

Het voorpaneel bevestigen
Plaats deel (A) van het voorpaneel op deel (B) van het toestel zoals afgebeeld en duw de linkerzijde vast.
Opmerking
Plaats niets aan de binnenkant van het voorpaneel.
De klok instellen
De klok beschikt over een 24-uurs digitale aanduiding.
Voorbeeld: De klok instellen op 10:08
1. Houd DSPL 2 seconden lang ingedrukt. De urenaanduiding gaat knipperen.
SET
1
Druk op een van beide kanten van de volumeknop + / - om de uren in te stellen. 2 Druk op (SEL).
De minutenaanduiding gaat knipperen.
3 Druk op een van beide kanten van de volumeknop + / - om de minuten in te stellen.
2 Druk op DSPL.
De klok begint te lopen. Na het instellen van de klok keert het uitleesvenster terug naar de normale weergavestand.
Tip
U kunt de klok automatisch instellen met de RDS-functie (pagina 15).
CD-speler
Een CD afspelen
Breng de disc in (label naar boven).
De CD wordt automatisch afgespeeld.
Indien er al een disc in het toestel zit, drukt u herhaaldelijk op tot "CD" verschijnt om de weergave te starten.
| Functie | Druk op |
| Afspelen stoppen | ▲ of OFF |
| Disc uiterwerpen | ▲ |
| Muziekstukken overslaan | SEEK/AMS (▲ /▲) [eenmaal voor elk |
| - Automatic Music Sensor | muziekstuk] |
| Snel vooruit/chteruit | SEEK/AMS (▲ /▲) [tot gewenst punt] |
| - Manual Search | |
Opmerking
Na de laatste track op de disc begint de weergave opnieuw vanaf het eerste muziekstuk.

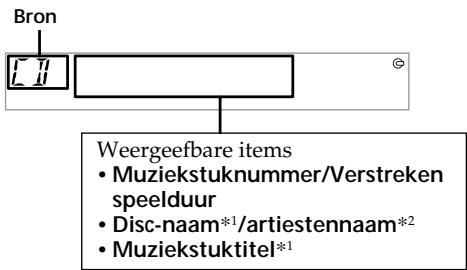

Display items
Bij het veranderen van disc/muziekstuk verschijnt een vooraf opgenomen titel van de nieuwe disc/het muziekstuk automatisch.
| Om | Druk op |
| Ander display item | DSPL |
| te kiezen | |
1 "NO NAME" geeft aan dat er geen vooraf opgenomen naam kan worden getoond. 2 Alleen voor CD TEXT discs met de artiestennaam.
Opmerkingen
Disc-naam, artiestennaam en muziekstuktitel kunnen uit maximaal 8 tekens bestaan. - Sommige tekens kunnen niet worden getoond. - Dit toestel kan de artiestennaam voor elk muziekstuk van een CD TEXT disc niet weergeven.
De titel van een CD automatisch verschuiven
Als de disc-, artiesten- of muziekstuknaam op een CD TEXT disc langer is dan 8 tekens en de Auto Scroll functie aan staat, rolt de informatie automatisch als volgt over het uitleesvenster:
- De disc-naam verschijnt wanneer u van disc verandert (indien de disc-naam is geselecteerd).
- De muziekstuknaam verschijnt wanneer u van track verandert (indien de muziekstuknaam is geselecteerd).
Als u op DSPL drukt om het display item te wijzigen, rolt de disc- of muziekstuknaam van de disc automatisch, of de functie nu aan- of uitgeschakeld is.
"A.SCRL-ON" kiezen
Druk (SEL) en ③ tegelijkertijd in tijdens de weergave.
De normale indicatie verschijnt automatisch na 2 seconden.
Om "A.SCRL-OFF" te kiezen drukt u opnieuw tegelijk op SEL en op ③.
Opmerking
Bij sommige discs met heel veel tekens kan het volgende zich voordoen:
- Sommige tekens verschijnen niet in het uitleesvenster.
- Auto Scroll werkt niet.
Muziekstukken herhaald afspelen
— Herhaald afspelen
Het huidige muziekstuk wordt herhaald wanneer het ten einde is.
Druk tijdens de weergave herhaaldelijk op ③ (REP) tot "REP-1" verschijnt in het uitleesvenster.
De muziekstukken worden herhaald afgespeeld.
Kies "REP-OFF" om terug te keren naar normale weergave.
Muziekstukken in willekeurige volgorde afspelen — Shuffle play
U kunt de muziekstukken op de huidige disc in willekeurige volgorde afspelen.
Druk tijdens de weergave herhaaldelijk op ④ (SHUF) tot "SHUF-1" verschijnt in het uitleesvenster.
Er kunnen maximum 6 zenders per band (FM1, FM2, FM3, MG en LG) worden opgeslagen.
VOORKOM ONGEVALLEN!
Wilt u tijdens het rijden afstemmen op een station, gebruik dan Best Tuning Memory om ongevallen te voorkomen.
Deze functie selecteert de zenders met de sterkste signalen in de gekozen golfband en slaat ze op in volgorde van frequentie.
1 Druk herhaaldelijk op SRC om de radio te kiezen. 2 Druk herhaaldelijk op MODE om de band te kiezen. 3 Houd SENS/BTM gedurende 2 seconden ingedrukt.
De stations worden in volgorde van hun frequentie onder de voorkeuzetoetsen opgeslagen. Wanneer de instelling is opgeslagen, klinkt er een pieptoon.
Opmerkingen
- Indien er slechts enkele zenders kunnen worden ontvangen wegens te zwakke signalen, zal voor een aantal voorkeuzetoetsen de vroegere instelling behouden blijven.
- Indien een voorkeuzestation in het uitleesvenster wordt weergegeven, zullen stations worden opgeslagen op alle voorkeuzetoetsen vanaf het huidig weergegeven voorkeuzestation.
Opgeslagen zenders ontvangen
1 Druk herhaaldelijk op SRC om de radio te kiezen. 2 Druk herhaaldelijk op MODE om de band te kiezen. 3 Druk op de cijfertoets (1 tot 6) waaronder het gewenste station is opgeslagen.
Indien niet op voorinstelzenders kan worden afgestemd
— Automatisch afstemmen/ Local Seek Mode
Automatisch afstemmen:
Druk op een van de zijden van SEEK/AMS om naar een station te zoeken.
Het zoeken stopt zodra een station wordt ontvangen. Druk herhaaldelijk op een van de zijden van SEEK/AMS tot het gewenste station wordt ontvangen.
Local Seek Mode:
Wanneer automatisch afstemmen te vaak stopt, druk dan herhaaldelijk op (SENS/BTM) tot "LOCAL-ON" verschijnt.
De "LCL" indicator verschijnt.
In deze stand zal uitsluitend worden afgestemd op stations met relatief sterke signalen.
Tip
Indien u de frequentie kent van de zender die u wilt beluisteren, druk dan op een van de zijden van (SEEK/AMS) tot de gewenste frequentie verschijnt (handmatig afstemmen).
Bij slechte FM stereo-ontvangst
— Stand mono
Druk tijdens radio-ontvangst herhaaldelijk op (SENS/BTM) tot "MONO-ON" verschijnt.
De geluidskwaliteit verbetert, maar de weergave wordt mono (de "ST"-aanduiding is niet meer zichtbaar).
Kies "MONO-OFF" om terug te keren naar de normale werkingsstand.
Alleen gewenste zenders opslaan
U kunt zenders handmatig opslaan onder een bepaalde cijfertoets.
1 Druk herhaaldelijk op om de radio te kiezen. 2 Druk herhaaldelijk op MODE om de band te kiezen. 3 Druk op een van de zijden van (SEEK/AMS) om af te stemmen op de zender die u wilt opslaan. 4 Druk op de gewenste cijfertoets (① tot ⑥) tot "MEM" verschijnt. Het nummer van de voorkeuzetoets wordt weergegeven in het uitleesvenster.
Opmerking
Als u opnieuw een station opslaat onder dezelfde voorkeuzetoets, zal het eerder opgeslagen station worden gewist.

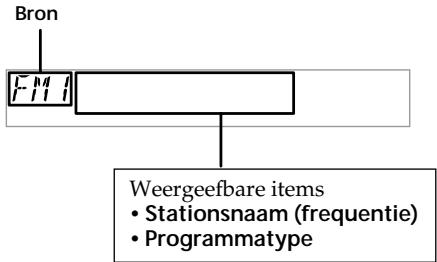

Overzicht van RDS
FM-zenders met de Radio Data System (RDS) service sturen digitale informatie mee met het gewone radioprogrammasignaal. Bij ontvangst van een RDS-zender verschijnt bijvoorbeeld het volgende.
| Om | Druk op |
| Ander display item te kiezen | DSPL |
RDS-services
RDS biedt tal van interessante mogelijkheden, zoals:
- Automatisch herafstemmen, wat vooral handig is tijdens lange ritten. — AF → pagina 12
- Ontvangen van verkeersinformatie, zelfs tijdens het beluisteren van andere programma's/bronnen. — TA → pagina 13
- Zenders kiezen volgens programmatype. — PTY → pagina 14
- Automatische klokinstelling. — CT → pagina 15
Opmerkingen
- In bepaalde landen of gebieden zijn niet alle RDS-functies beschikbaar.
- RDS zal mogelijk niet goed werken als het ontvangen signaal zwak is, of als het station waarop u hebt afgestemd geen RDS-gegevens uitzendt.

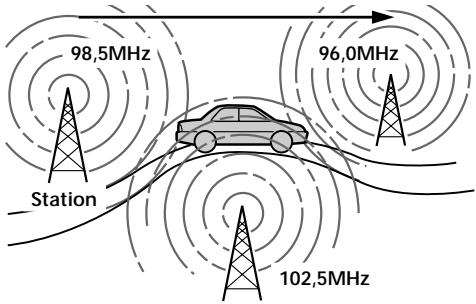

Automatisch herafstemmen voor optimale ontvangst
— AF-functie
Met de Alternative Frequencies (AF) functie stemt de radio altijd af op het krachtigste signaal van de zender die u beluistert.
Frequenties worden automatisch ingesteld.
1 Kies een FM-station (pagina 10). 2 Druk herhaaldelijk op AF tot "AF-ON" wordt weergegeven.
Er wordt vervolgens gezocht naar een alternatief station met een sterker signaal in hetzelfde netwerk.
Als "NO AF" knippert, heeft de zender waarop is afgestemd geen alternatieve frequentie.
Opmerkingen
Druk op AF om de aan/uit-instelling te wijzigen tijdens het afspelen van een CD. - Als er geen alternatieve zender is in het gebied waar u zich bevindt of u wilt geen andere zender zoeken, zet dan de AF-functie af door "AF-OFF" te kiezen.
Voor zenders zonder alternatieve frequenties
Druk op een van de zijden van (SEEK/AMS) terwijl de zendernaam knippert (binnen de 8 seconden).
Het toestel begint te zoeken naar een andere frequentie met dezelfde PI (Programme Identification) gegevens ("PI SEEK" verschijnt).
Als het toestel niet dezelfde PI-gegevens kan vinden, keert het terug naar de vorige frequentie.
Een regionaal programma blijven ontvangen
AF-functie ingeschakeld: de fabrieksinstelling van het toestel beperkt ontvangst tot een bepaalde regio, zodat u niet kunt overschakelen naar een regionale zender met een krachtiger frequentie.
Wanneer u buiten het ontvangstbereik van dit regionale programma komt of u de volledige AF-functie wilt benutten, houdt u (AF)
2 seconden ingedrukt tot "REG-OFF" verschijnt.
Opmerking
Deze functie kan niet worden gebruikt in Groot-
Groot-Brittannië en in bepaalde andere gebieden.
Lokale verbindingsfunctie (Uitsluitend voor Groot-Brittannië)
Met deze functie kunt u andere lokale zenders in het gebied kiezen, ook al zijn ze niet opgeslagen onder de cijfertoetsen.
1 Druk op een cijfertoets (① tot ⑥) waaronder een lokale zender is opgeslagen. 2 Druk binnen de 5 seconden nogmaals op de cijfertoets van de lokale zender. 3 Herhaal deze procedure tot het gewenste lokale station wordt ontvangen.
Door Traffic Announcement (TA) en Traffic Programme (TP) te activeren, kunt u automatisch afstemmen op een FM-zender die verkeersinformatie uitzendt. Deze instellingen werken ongeacht de huidige FM-programmabron; na de verkeersinformatie schakelt het toestel terug naar de oorspronkelijke bron.
Druk een aantal malen op (TA) totdat "TA-ON" in het uitleesvenster wordt weergegeven.
Het apparaat gaat zoeken naar een station dat verkeersinformatie uitzendt.
"TP" geeft de ontvangst van dergelijke zenders aan en "TA" knippert tijdens de ontvangst van verkeersinformatie. Het toestel blijft beschikbare TP-zenders zoeken zolang "NO TP" wordt aangegeven.
Kies "TA-OFF" om alle verkeersinformatie te annuleren.
| Om | Druk op |
| Huidige informatie te annuleren | (TA) |
Tip
U kunt de huidige informatie ook annuleren door op (SRC) of (MODE) te drukken.
U kunt het volume van de verkeersinformatie vooraf instellen, zodat u geen enkel bericht mist.
1 Druk op een van beide zijden van de volume +/- toets om het gewenste volume in te stellen. 2 Druk 2 seconden op (TA).
"TA" verschijnt en de instellingen worden opgeslagen.
Noodberichten ontvangen
Indien AF of TA aan is, schakelt het toestel over naar noodberichten bij het luisteren naar een FM-zender of CD.
RDS-zenders instellen met AF- en TA-gegevens
Wanneer u RDS-zenders voorinstelt, slaat het toestel de AF/TA-instelling (aan/uit) en de frequentie van elke zender op. U kunt de instelling (AF, TA of beide) voor elke zender afzonderlijk of voor alle voorinstelzenders samen bepalen. Wanneer u zenders voorinstelt met AF "aan", slaat het toestel automatisch zenders met het krachtigste radiosignaal op.
Alle voorkeuzestations op dezelfde wijze instellen
1 Selecteer een FM-band (pagina 10). 2 Druk op (AF) en/of op (TA) om "AF-ON" en/of "TA-ON" te selecteren.
Merk op dat wanneer u "AF-OFF" of "TA-OFF" selecteert, niet alleen RDS-stations maar ook niet-RDS-stations worden opgeslagen.
3 Druk op (SENS/BTM) tot "BTM" knippert.
Voor elk voorkeuzestation een andere instelling opgeven
1 Selecteer een FM-band en stem af op het gewenste station. 2 Druk op (AF) en/of op (TA) om "AF-ON" en/of "TA-ON" te selecteren. 3 Druk op de gewenste voorkeuzetoets tot "MEM" verschijnt.
Herhaal vanaf stap 1 als u andere stations wilt instellen.
Opmerking
Druk op AF of TA om de AF/TA-instelling te wijzigen tijdens het afspelen van een CD.
Afstemmen op zenders volgens programmatype
U kunt afstemmen op een zender door het soort programma te kiezen dat u wilt beluisteren.
| Programmatypes | Uitleesvenster |
| Nieuws | NEWS |
| Actualiteiten | AFFAIRS |
| Informatie | INFO |
| Sport | SPORT |
| Educatie programme's | EDUCATE |
| Toneel | DRAMA |
| Cultuur | CULTURE |
| Wetenschap | SCIENCE |
| Diversen | VARIED |
| Populaire muziek | POP M |
| Rock-muziek | ROCK M |
| Easy Listening | EASY M |
| Licht klassiek | LIGHT M |
| Klassiek | CLASSICS |
| Ander type muziek | OTHER M |
| Weerberichten | WEATHER |
| Finanziën | FINANCE |
| Kinderprogramma's | CHILDREN |
| Sociale zaken | SOCIAL A |
| Religie | RELIGION |
| Phone In | PHONE IN |
| Reizen | TRAVEL |
| Ontspanning | LEISURE |
| Jazz-muziek | JAZZ |
| Country-muziek | COUNTRY |
| Nationale muziek | NATION M |
| Oldies | OLDIES |
| Folk-muziek | FOLK M |
| Documentaires | DOCUMENT |
Opmerking
U kunt deze functie niet gebruiken in een aantal landen waar geen gegevens over PTY (selectie programmatype) beschikbaar zijn.
1 Druk op (PTY) tijdens FM-ontvangst.
PTY NEWS
De naam van het huidige programmatype verschijnt als de zender PTY-gegevens meestuurt. "--------" verschijnt als de ontvangen zender geen RDS-zender is of wanneer er geen RDS-gegevens worden ontvangen.
2 Druk herhaaldelijk op (PTY) totdat het gewenste programmatype wordt weergegeven.
De programmatypes verschijnen in dezelfde volgorde als in de voorgaande tabel. "--------" verschijnt als het programmatype niet is opgenomen in de RDS-gegevens.
PTY SPORT
3 Druk op een van de zijden van
SEEK/AMS
Er wordt gezocht naar een station dat het geselecteerde programmatype uitzendt.
De klok automatisch instellen - CT
Met de CT-gegevens (Clock Time, kloktijd) van de RDS-uitzending wordt de klok automatisch ingesteld.
"CT-ON" kiezen
Druk tijdens radio-ontvangst tegelijkertijd op (SEL) en ②.
De klok is ingesteld.
Na een seconde verschijnt automatisch de normale weergave.
Om "CT-OFF" te kiezen drukt u opnieuw tegelijk op (SEL) en op ②.
Opmerkingen
- Het is mogelijk dat de CT-functie niet werkt, ook al worden er wel RDS-stations ontvangen.
- Er kan een verschil bestaan tussen de tijd van de CT-functie en de werkelijke tijd.
Andere functies
U kunt het toestel ook bedienen met een bedieningssatelliet (los verkrijgbaar) (alleen CDX-L410/L420V).
Werken met de bedieningssatelliet
(alleen CDX-L410/L420V)
Bevestig eerst het juiste label afhankelijk van de manier waarop u de bedieningssatelliet wilt monteren.
De bedieningssatelliet werkt met knoppen en/of draairegelaars.
Door op toetsen te drukken: draai aan het bedieningselement VOL om het volume aan te passen.
| Druk op | Om |
| SOURCE | Van bron te veranderen (radio/CD) |
| MODE | Van golfband te veranderen |
| ATT | Het geluid te dempen |
| OFF* | De weergave of de radio-ontvangst te stoppen |
| SEL | Het guluidsmenu in te stellen |
| DSPL | Het display item te wijzigien |
- Indien uw auto niet is voorzien van een contactslot met ACC-stand, zet het toestel dan af door OFF 2 seconden lang in te drukken om te voorkomen dat de batterij uitgeput raakt.
Door aan het bedieningselement te draaien
Draaien en loslaten om:
- Muziekstukken over te slaan. - Handmatig af te stemmen op een zender.
Draaien, vasthouden en loslaten om:
- Snel vooruit/achteruit door een muziekstuk te gaan. - Handmatig een zender te zoeken.
Door het bedieningselement in te drukken en te verdraaien
Draai aan het bedieningselement en druk het tegelijkertijd in om:
- Voorinstelzenders te ontvangen.

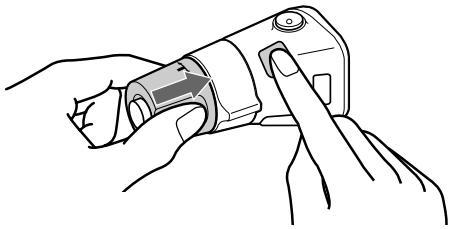

De werkingsrichting wijzigen
De werkingsrichting van de bedieningselementen is af fabriek ingesteld zoals hieronder aangegeven.
Als u de bedieningssatelliet rechts op de stuurkolom moet monteren, kan de werkingsrichting worden omgekeerd.
Druk 2 seconden op SEL terwijl u het bedieningselement VOL ingedrukt houdt.
De geluidskenmerken aanpassen
U kunt de hoge en lage tonen, de balans en de fader instellen.
U kunt de hoge en lage tonen voor elke bron afzonderlijk regelen.
1 Selecteer het onderdeel dat u wilt aanpassen door een aantal malen op SEL te drukken.
Telkens wanneer u op SEL drukt, worden de items als volgt gewijzigd:
BAS (lage tonen) → TRE (hoge tonen) → BAL (links-rechts) → FAD (voor-achter)
2 Regel het gekozen item door een van beide zijden van de volumeknop + / - in te drukken.
Bij het regelen met de bedieningssatelliet drukt u op SEL en draait u aan het bedieningselement VOL.
Opmerking
Stel de items in binnen de 3 seconden nadat ze werden geselecteerd.
Snel het geluid dempen
Druk op ATT.
"ATT-ON" knippert even en "ATT"
verschijnt in het uitleesvenster.
Als u het vorige geluidsniveau wilt herstellen, drukt u nogmaals op ATT.
"ATT-OFF" knippert kortstondig.
Tip
Wanneer de verbindingskabel van een autotelefoon is aangesloten op de ATT-kabel, wordt het geluid automatisch afgezet wanneer een telefonische oproep wordt ontvangen (Telephone ATT-functie).
De instellingen voor het geluid en het uitleesvenster wijzigen
De volgende instellingen kunnen worden verricht:
- CT (Clock Time, Kloktijd) (pagina 15). A.SCRL (Automatisch Rollen)* (pagina 9). M.DSPL (Motion Display)
- de demonstratiestand die wordt geactiveerd wanneer geen bron is gekozen (b.v., tuner staat af).
- BEEP - schakelt de pieptoon in en uit.
Het gewenste item kiezen
Druk (SEL) en de gewenste voorinstelnummertoets tegelijkertijd in.
SEL ^+ ②:CT SEL ^+ ③:A.SCRL* SEL ^+ 4:M.DSPL SEL ^+ 6: BEEP
- Dit item verschijnt niet wanneer er geen CD speelt.
Na de instelling verschijnt het uitleesvenster voor normale weergave.
Opmerking
De weergave verschilt volgens de bron.
Om het item te annuleren, drukt u (SEL) en de voorinstelnummertoets tegelijkertijd in.
De geluidsstand kiezen
Mijn beste geluidsstand (MBP)
Wanneer u zonder passagiers rijdt, kunt u met "Mijn Beste geluidsstand" genieten van de ideale geluidsomgeving.
"Mijn Beste geluidsstand" heeft twee voorinstellingen met een bepaalde balans- en faderregeling. U kunt makkelijk kiezen met de MBP-toets.
| Utileesvenster | Balansniveau | Faderniveau |
| Rechts | Links | Voor | Achter |
| MBP-A | -4dB | 0 | 0 | -4dB |
| MBP-B | 0 | -4dB | 0 | -4dB |
| MBP-OFF | 0 | 0 | 0 | 0 |
Druk herhaaldelijk op MBP voor de gewenste luisterpositie.
De "Mijn Beste geluidsstand"-modus verschijnt in volgorde van de tabel in het uitleesvenster.
Na een seconde keert het uitleesvenster terug naar de normale weergavestand. Het niveau van balans en fader kan nauwkeuriger worden geregeld met de SEL-knop. (pagina 17)
Opmerkingen
- Wanneer Bal (balans) of FAD (fader) of "De geluidskenmerken aanpassen" (pagina 17) worden ingesteld, keert MBP terug naar OFF.
- Wanneer MBP op OFF wordt gezet, worden BAL en FAD geactiveerd.
Voor een krachtiger basgeluid — D-bass
U kunt het basgeluid helderder en krachtiger maken. De D-bass-functie versterkt het laag- en hoogfrequente signaal met een steilere curve dan conventionele bass-versterking.
Het bass-geluid is duidelijker hoorbaar, ook al blijft het stemgeluid ongewijzigd. U kunt het bass-geluid makkelijk regelen met de
(D-BASS) knop.
De bass-curve aanpassen
Druk herhaaldelijk op (D) (D-BASS) om de gewenste bass-curve te kiezen.
Het D-BASS nummer neemt toe samen met het effect.
Opmerking
Bij hetzelfde volume kan het bass-geluid vervormen. Kies in dat geval een minder efficiënte bass-curve.
Onderhoud
Zekeringen vervangen
Vervang een zekering altijd door een identiek exemplaar. Als de zekering doorbrandt, controleert u de aansluiting van de voedingsspanning en vervangt u de zekering. Als de zekering vervolgens nogmaals doorbrandt, kan er sprake zijn van een defect in de speler. Raadpleeg in dat geval de dichtstbijzijnde Sony-leverancier.
Waarschuwing
Gebruik nooit een zekering die zwaarder is dan de standaardzekering van het apparaat. Het gebruik van een te zware zekering kan leiden tot beschadiging van de speler.
Reinigen van de aansluitingen
De werking van het toestel kan worden verstoord als de aansluitingen tussen toestel en voorpaneel niet proper zijn. Om dit te voorkomen, maakt u het voorpaneel (pagina 7) los en reinigt u de aansluitingen met een in alcohol gedrenkt wattenstaafje. Gebruik hierbij niet teveel kracht. Hierdoor kunnen de aansluitingen immers worden beschadigd.
Apparaat zelf
Achterkant van het voorpaneel
Opmerkingen
- Voor alle veiligheid dient u de motor af te zetten en de sleutel uit het contactslot te halen alvorens de aansluitingen te reinigen.
- Raak de aansluitingen nooit rechtstreeks met de vingers of met een metalen voorwerp aan.
Het toestel verwijderen
1. Verwijder het frontdeksel.
Maak het voorpaneel los (pagina 7). Druk met een platte schroevendraaier op de clip in het frontdeksel.
3. Herhaal stap 2 voor de andere kant.
2. Verwijder het toestel
Druk met een dunne schroevendraaier het clipje aan de linkerkant van het apparaat in en trek vervolgens aan de linkerkant van het apparaat totdat het loslaat.
Herhaal stap 1 aan de rechterkant. Schuif het apparaat UIT de houder.
Specificaties
CD-speler
Signaal-ruisverhouding 90 dB
Frequentiebereik 10-20.000 Hz
Wow en flutter minder dan meetbare
waarden
Radio
FM
Afstembereik 87,5-108,0 MHz
Antenneaansluiting: aansluiting voor externe antenne
Tussenfrequentie 10,7 MHz/450 kHz
Minimale gevoeligheid 8 dBf
Selectiviteit 75 dB bij 400 kHz
Signaal-ruisverhouding 66 dB (stereo),
72 dB (mono)
Harmonische vervorming bij 1 kHz
0,6% (stereo),
0,3% (mono)
Scheiding 35 dB bij 1 kHz
30 - 15.000 Hz
Frequentierespons
MW/LW
Afstembereik MW: 531-1.602 kHz
LW: 153 - 279 kHz
Antenne-aansluiting Aansluiting voor externe antenne
Tussenfrequentie 10,7 MHz/450 kHz
Gevoeligheid
MW: 30 µV
LW: 40 µV
Versterker
Uitgangen Luidsprekeruitgangen
Luidsprekerimpedantie 4-8 ohm
Maximum uitgangsvermogen
45W× 4 (bij 4 ohm)
Algemeen
| Uitgangen | Audio-uitgangen (alleen CDX-L380X/L400X) Besturingskabel motarantenne |
| Ingangen | Besturingskabel telefon ATT |
| Toonregeling | Bas ±9 dB bij 100 Hz Hoge tonen ±9 dB bij 10 kHz |
| Voeding | 12 volt gelifiktstroom (autoaccu, negatieve aarde) |
| Afmetingen | Ongeveer 178 × 50 × 177 mm (b/h/d) |
| Inbouwafmetingen | Ongeveer 182 × 53 × 162 mm (b/h/d) |
| Gewicht | Ongeveer 1,2 kg |
| Meegeleverde accessoires | Onderdelen voor installmenten aansluilingen (1 set) Beschermhoes frontpaneel (1) |
| Los verkrijgbare accessoires | Bedieningssatelliet RM-X4S (alleen CDX-L410/L420V) |
Het ontwerp en de specificaties kunnen zonder kennisgeving vooraf worden gewijzigd.
Verhelpen van storingen
De onderstaande checklist kan u helpen bij het oplossen van problemen die zich met dit toestel kunnen voordoen. Lees voor u de onderstaande controles doorloopt, eerst de aanwijzingen voor aansluiting en gebruik.
Algemeen
Geen geluid.
- Regel het volume met de volume + knop.
- De ATT-functie uitschakelen.
- Zet de faderregelaar in het midden voor een systeem met 2 luidsprekers.
Het geheugen is gewist.
- De RESET-knop is ingedrukt. → Sla opnieuw op in het geheugen.
- De verbinding van de voedingskabel of de accu is onderbroken.
- De voedingskabel is niet goed aangesloten.
Geen pieptoon.
- De pieptoon is uitgeschakeld (pagina 17).
- Er is een los verkrijgbare vermogensversterker aangesloten en u gebruikt de ingebouwde versterker niet (alleen CDX-L380X/L400X).
Indicaties verdwijnen van/verschijnen niet in het uitleesvenster.
- De klokweergave verdwijnt wanneer u OFF 2 seconden lang indrukt. →Druk (OFF) nogmaals 2 seconden in om de klok te laten verschijnen.
- Verwijder het voorpaneel en maak de aansluitingen schoon. Zie "Reinigen van de aansluitingen" (pagina 19) voor meer informatie.
De klok verschijnt niet wanneer de weergave of de radio-ontvangst worden gestopt.
M.DSPL verschijnt. (M.DSPL mode stond op 1 of 2.) → Zet M.DSPL mode op "off" (pagina 17).
Zendergeheugen en klokinstelling zijn gewist.
Zekering doorgebrand.
De kabels zijn niet goed verbonden met de hulpvoedingsaansluiting van de auto.
Het toestel wordt niet van stroom voorzien.
- Controleer de aansluiting. Controleer de zekering wanneer alles in orde is.
- De auto heeft geen ACC stand. → Druk op SRC (of plaats een disc) om het toestel aan te schakelen.
Het toestel wordt constant van stroom voorzien.
De auto heeft geen ACC stand.
De elektrisch bediende antenne schuift niet uit.
De elektrisch bediende antenne heeft geen relaisdoos.
CD-weergave
Er kan geen disc worden ingebracht.
- Er zit al een CD in het toestel.
- De CD is verkeerd ingebracht.
Disc vuil of beschadigd. - Ongefinaliseerde CD-R/CD-RW. - U probeert een CD-R/CD-RW af te spelen die niet van het audiotype is. - Sommige CD-R's/CD-RW's kunnen niet worden afgespeeld wegens de opname-apparatuur of de staat van de disc.
Een disc wordt automatisch uitgeworpen.
De omgevingstemperatuur bedraagt meer dan 50°C.
De CD wordt niet uitgeworpen.
Druk op de RESET-knop.
Het geluid verspringt door trilling.
- De speler is gemonteerd onder een hoek van meer dan 60°.
- De speler is niet op een stabiele plaats in de auto gemonteerd.
Het geluid verspringt.
Disc vuil of beschadigd.
- Sla de juiste frequentie op in het geheugen.
- De zender is te zwak.
De stations kunnen niet worden ontvangen. Het geluid is gestoord.
- Sluit een elektrische antennebedieningskabel (blauw) of hulpvoedingskabel (rood) aan op de voedingskabel van de auto-antenneversterker. (Alleen indien uw wagen is uitgerust met een FM/MW/LW-antenne in de achtermruit/zijruit.)
- Controleer de aansluiting van de autoantenne.
- De auto-antenne schuift niet uit. → Controleer de aansluiting van de voedingskabel van de auto-antenne.
- Controleer de frequentie.
- De lokale zoekfunctie staat op "ON". → Zet de lokale zoekfunctie op "OFF" (pagina 10).
- De zender is te zwak. → Stem handmatig af.
De aanduiding "ST" knippert.
- Stem nauwkeurig af op de juiste frequentie.
- De zender is te zwak. → Schakel over naar mono-ontvangst (pagina 10).
Een stereo-uitzending werkt niet in mono.
Het toestel staat in de mono-ontvangststand.
→ Annuleer de mono-ontvangststand (pagina 10).
RDS-functies
SEEK (zoeken) begint na enkele seconden weergave.
Het station is niet van het TP-type of heeft een zwak signaal.
→ Druk herhaaldelijk op AF of TA tot "AF-OFF" of "TA-OFF" verschijnt.
Geen verkeersinformatie.
- Schakel "TA" in.
- Ondanks TP zendt het station geen verkeersinformatie uit. → Stem af op een andere zender.
PTY geeft "--------" weer.
- De huidige zender is geen RDS-zender.
- Geen RDS-gegevens ontvangen.
- De zender geeft het programmatype niet door.
De volgende aanduidingen knipperen gedurende ongeveer 5 seconden en er klinkt een alarmsignaal.
ERROR*1
- De CD is vuil of omgekeerd geplaatst. → Maak de CD schoon of plaats de CD op de juiste wijze *2.
- Een CD kan om de een of andere reden niet worden afgespeeld. → Plaats een andere CD *2.
De omgevingstemperatuur is hoger dan 50°C. → Wacht tot de temperatuur onder 50°C is gedaald.
NO DISC
Er zit geen disc in de CD-speler. → Plaats een disc in de CD-speler.
RESET
De CD-speler werkt niet om de een of andere reden. → Druk op de RESET-knop van het toestel.
Indien deze oplossingen niet helpen, raadpleeg dan de dichtstbijzijnde Sony dealer.
Berichten
LSEEK +/-
Local Seek staat aan tijdens automatische afstemming (pagina 10).
NO AF
Er is geen alternatieve frequentie voor de huidige zender.
"..." of "... ..."
U hebt het begin of het einde van de disc bereikt en u kunt niet verder.
1 Wanneer er zich een fout voordoet bij het afspelen van een CD, verschijnt het disc-nummer van de CD niet in het uitleesvenster. 2 Het disc-nummer van de disc met de fout verschijnt in het uitleesvenster.
