GEBRUIKSAANWIJZING BR 200 STIHL

1 Met betrekking tot deze handleiding...... 37
2 Veiligheidsaanwijzingen en werktechniek.38
3 Apparaat completeren....42
4 Gaskabel afstellen.... 43
5 Draagstel omdoen....43
6 Brandstof....43
7 Tanken.... 44
8 Ter informatie voor het starten......45
9 Motor starten/afzetten.... 46
10 Gebruiksvoorschriften.... 47

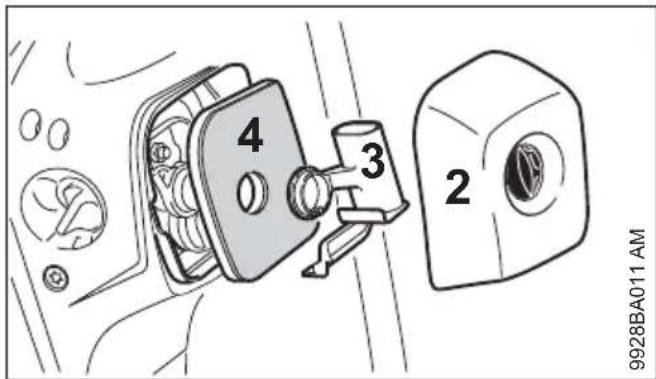

11 Luchtfilter reinigen....48
12 Carburateur afstellen.... 48
13 Uitlaatgaskatalysator....48
14 Bougie....48
15 Motorkarakteristiek....49
16 Apparaat opslaan....49
17 Onderhouds- en reinigingsvoorschriften... 50
18 Slijtage minimaliseren en schade voorkomen.... 51

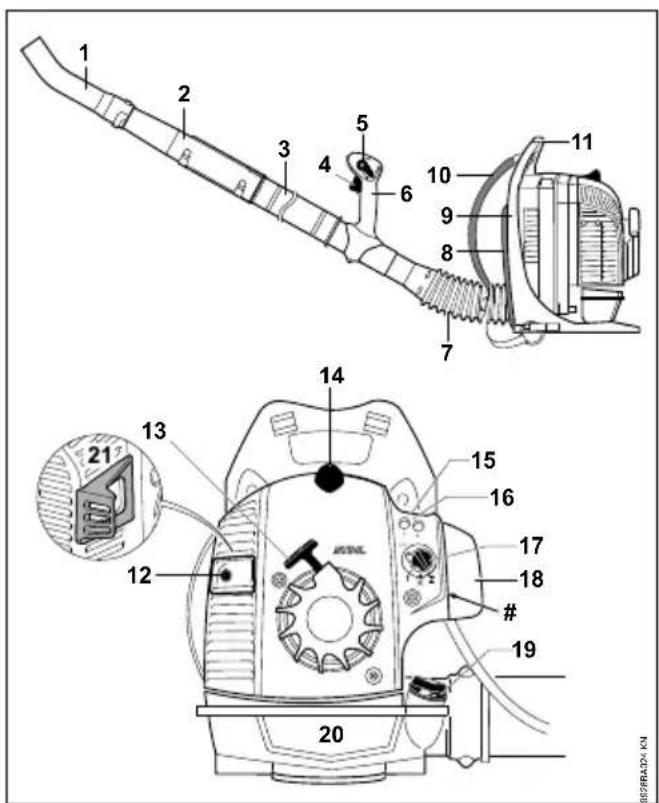

19 Belangrijke componenten.... 52
20 Technische gegevens.... 52
21 Reparatierichtlijnen.... 53
22 Milieuverantwoord afvoeren....53
23 EU-conformiteitsverklaring....53

Geachte cliënt(e),

Het doet ons veel genoegen dat u hebt gekozen voor een kwaliteitsproduct van de firma STIHL.

Dit product werd met moderne productiemethoden en onder uitgebreide kwaliteitscontroles gefabriceerd. Er is ons alles aan gelegen dat u tevreden bent met dit apparaat en er probleem-loos mee kunt werken.

Wendt u zich met vragen over uw apparaat tot uw dealer of de importeur.

Met vriendelijke groet,

Dr. Nikolas Stihl

1 Met betrekking tot deze handleiding

1.1 Symbolen

Symbolen die op het apparaat zijn aangebracht worden in deze handleiding toegelicht.

Afhankelijk van het apparaat en de uitrusting kunnen de volgende symbolen op het apparaat zijn aangebracht.

Benzinetank; brandstofmengsel van benzine en motorolie

Hand-benzinepomp bedienen

1.2 Codering van tekstblokken

WAARSCHUWING

Waarschuwing voor kans op ongevallen en letsel voor personen alsmede voor zwaarwegende materiële schade.

LET OP

Waarschuwing voor beschadiging van het apparaat of afzonderlijke componenten.

1.3 Technische doorontwikkeling

STIHL werkt continu aan de verdere ontwikkeling van alle machines en apparaten; wijzigingen in de leveringsomvang qua vorm, techniek en uitrusting behouden wij ons daarom ook voor.

Aan gegevens en afbeeldingen in deze handleiding kunnen dan ook geen aanspraken worden ontleend.

2 Veiligheidsaanwijzingen en werktechniek

Er zijn speciale veiligheidsmaatregelen nodig bij het werken met een motorapparaat.

De gehele gebruiksaanwijzing voor de eerste ingebruikneming aandachtig doorlezen en voor later gebruik goed opbergen. Het veronachtzamen van de gebruiksaanwijzing kan tot levensgevaarlijke situaties leiden.

De nationale veiligheidsvoorschriften, bijv. van beroepsgroepen, sociale instanties, arbeidsinspectie en andere in acht nemen.

Wie voor het eerst met het apparaat werkt: door de verkoper of door een andere deskundige laten uitleggen hoe men hiermee veilig kan werken – of deelnemen aan een cursus.

Minderjarigen mogen niet met het apparaat werken – behalve jongeren boven de 16 aan die onder toezicht leren met het apparaat te werken.

Kinderen, huisdieren en toeschouwers op afstand houden.

Als het apparaat niet wordt gebruikt, het apparaat zo neerzetten dat niemand in gevaar kan worden gebracht. Het apparaat zo opbergen dat onbevoegden er geen toegang toe hebben.

De gebruiker is verantwoordelijk voor ongevallen die andere personen of hun eigendommen overkomen, resp. voor de gevaren waaraan deze worden blootgesteld.

Het apparaat alleen meegeven of uitlenen aan personen die met dit model en het gebruik ervan vertrouwd zijn – altijd de gebruiksaanwijzing meegeven.

Het gebruik van geluidproducerende apparaten kan door nationale alsook plaatselijke, lokale voorschriften tijdelijk worden beperkt.

Het apparaat alleen dan in gebruik nemen als alle componenten in goede staat verkeren.

Voor het reinigen van het apparaat geen hoge- drukreiniger gebruiken. Door de harde waters- traal kunnen onderdelen van het apparaat wor- den beschadigd.

2.1 Toebehoren en onderdelen

Alleen die onderdelen of toebehoren monteren die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Bij vragen hierover contact opnemen met een geautoriseerde dealer. Alleen hoogwaardige onderdelen of toebehoren monteren. Als dit wordt nagelaten, is er kans op ongelukken of schade aan de apparaat.

STIHL adviseert originele STIHL onderdelen en toebehoren te monteren. Deze zijn qua eigenschappen optimaal op het product en de eisen van de gebruiker afgestemd.

Geen wijzigingen aan het apparaat aanbrengen – uw veiligheid kan hierdoor in gevaar worden gebracht. Voor persoonlijke en materiële schade die door het gebruik van niet-vrijgegeven aanbouwapparaten wordt veroorzaakt, is STIHL niet aansprakelijk.

2.2 Lichamelijke gesteldheid

Wie met het apparaat werkt moet goed uitgerust en gezond zijn en een goede lichamelijke conditie hebben.

Wie zich om gezondheidsredenen niet mag inspannen, moet zijn arts raadplegen of het werken met een motorapparaat mogelijk is.

Alleen voor dragers van een pacemaker: het ontstekingsmechanisme van dit apparaat genereert een zeer gering elektromagnetisch veld. Beïnvloeding van enkele typen pacemakers kan niet geheel worden uitgesloten. Ter voorkoming van gezondheidsrisico's adviseert STIHL de behandelend arts en de fabrikant van de pacemaker te raadplegen.

Na gebruik van alcohol, medicijnen die het reactievermogen beïnvloeden of drugs mag niet met het apparaat worden gewerkt.

2.3 Gebruik conform de voorschriften

Met de bladblazer kunnen bladeren, gras, papier en dergelijke, bijv. in parken, sportstadions, op parkeerplaatsen of inritten, bij elkaar worden "geveegd". De bladblazer is ook geschikt voor het schoonblazen van jachtpaden in het bos.

Geen voor de gezondheid schadelijke materialen wegblazen.

Het gebruik van het apparaat voor andere doeleinden is niet toegestaan en kan leiden tot ongelukken of defecten aan het apparaat. Geen wijzigingen aan het product aanbrengen – ook dit kan leiden tot ongelukken of defecten aan het apparaat.

2.4 Kleding en uitrusting

De voorgeschreven kleding en uitrusting dragen

De kleding moet doelmatig zijn en mag tijdens het werk niet hinderen. Nauwsluitende kleding, combipak, geen stofjas.

Geen kleding, sjaal, das, sieraden dragen die in de luchtaanzuigopening kunnen worden getrokken. Lang haar in een paardenstaart binden en dusdanig vastmaken, dat het zich boven de schouders bevindt.

Stevige schoenen met stroeve, slipvrije zolen dragen.

WAARSCHUWING

Om de kans op oogletsel te reduceren een nauw aansluitende veiligheidsbril volgens de norm EN 166 dragen. Erop letten dat de veiligheidsbril goed zit.

"Persoonlijke" gehoorbescherming dragen – zoals bijv. oorkappen.

STIHL biedt een omvangrijk programma aan persoonlijke beschermuitrusting.

2.5 Apparaat vervoeren

Altijd de motor afzetten.

Bij vervoer in voertuigen:

- Het apparaat zo beveiligen dat het niet kan omvallen, worden beschadigd en er ook geen benzine uit kan lopen

2.6 Tanken

Benzine is bijzonder licht ontvlambaar – uit de buurt blijven van open vuur – geen brandstof morsen – niet roken.

Voor het tanken de motor afzetten.

Niet tanken zolang de motor nog heet is – de benzine kan overstromen – brandgevaar!

Het apparaat voor het tanken van de rug nemen. Alleen tanken als het op de grond staat.

De tankdop voorzichtig losdraaien, zodat de heersende overdruk zich langzaam kan afbouwen en er geen benzine uit de tank kan spuiten.

Uitsluitend op een goed geventileerde plek tanken. Als er benzine werd gemorst, het motorapparaat direct schoonmaken – de kleding niet in aanraking laten komen met de benzine – anders direct andere kleding aantrekken.

Op lekkages letten! Als er benzine weglekt de motor niet starten – levensgevaar door verbranding!

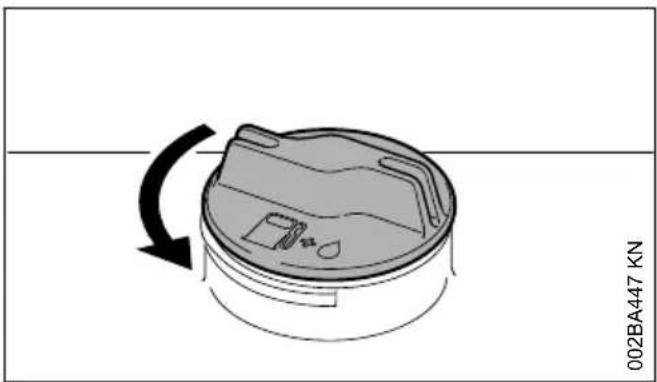

Tank-schroefdop

De schroef-tankdop nooit met behulp van gereedschap open- of dichtdraaien. De dop kan hierbij worden beschadigd en er kan benzine weglekken.

Na het tanken de schroef-tankdop zo vast mogelijk aandraaien.

2.7 Voor het starten

Controleren of het apparaat in goede staat verkeert – het desbetreffende hoofdstuk in de gebruiksaanwijzing in acht nemen:

• Het brandstofsysteem op lekkage controleren, vooral de zichtbare onderdelen zoals bijv. de tankdop, slangaansluitingen, hand-benzine-pomp (alleen bij motorapparaten met hand-benzinepomp). Bij lekkages of beschadiging de motor niet starten – brandgevaar! Het apparaat voor de ingebruikneming door een geautoriseerde dealer laten repareren
• De gashendel moet soepel bewegen en vanzelf in de stationaire stand terugveren
• De stelknop moet gemakkelijk in stand STOP, resp. 0 † kunnen worden geplaatst
• De blaasinrichting moet volgens voorschrift zijn gemonteerd
• De handgrepen moeten schoon en droog, vrij van olie en vuil zijn - belangrijk voor een veilige bediening van het motorapparaat

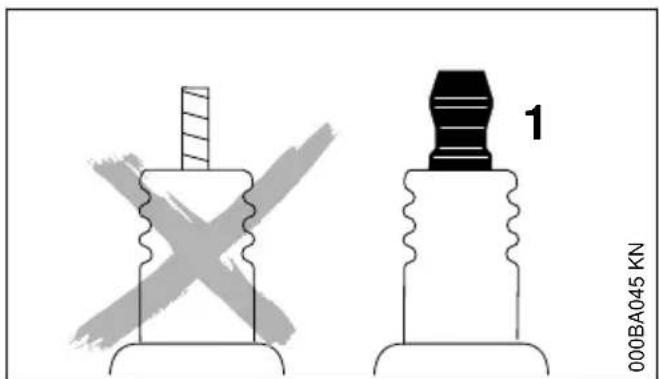

• Bougiesteker op vastzitten controleren – bij een loszittende steker kunnen vonken ontstaan, hierdoor kan het vrijkomende benzineluchtmengsel ontbranden – brandgevaar!
• Geen wijzigingen aan de bedieningselementen en de veiligheidsinrichtingen aanbrengen
• Staat van het blaasventilatorhuis controleren
• De staat van het draagstel controleren – beschadigde of versleten draagriemen vervangen

Slijtage aan het blaasventilatorhuis (scheurtjes, breuken) kan tot letsel leiden door naar buiten toe weggeslingerde voorwerpen. Bij beschadigingen aan het blaasventilatorhuis contact opne- men met een geautoriseerde dealer – STIHL adviseert de STIHL dealer

Het apparaat mag alleen in technisch goede staat worden gebruikt – kans op ongelukken!

Voor een noodgeval: het snel losmaken van de schouderriem en het van de rug nemen van het apparaat oefenen.

2.8 Motor starten

Minstens op 3 meter van de plek waar werd getankt en niet in een afgesloten ruimte.

Het apparaat wordt door slechts één persoon bediend – geen andere personen toelaten in de directe werkomgeving – ook niet tijdens het starten.

De motor niet 'los uit de hand' starten – starten zoals in de gebruiksaanwijzing staat beschreven.

Alleen op een vlakke ondergrond, op een stabiele en veilige houding letten, het apparaat goed vasthouden.

Na het aanslaan van de motor kunnen door de in kracht toenemende luchtstroom voorwerpen (bijv. stenen) omhoog worden geslingerd.

2.9 Tijdens de werkzaamheden

Bij dreigend gevaar, resp. in geval van nood direct de motor afzetten – stelknop in stand STOP, resp. 0 † plaatsen.

Binnen een straal van 15 m mogen zich geen andere personen ophouden – kans op letsel door weggeslingerde voorwerpen!

Deze afstand ook ten opzichte van andere objecten (auto's, ruiten) aanhouden – kans op materiele schade!

Nooit in de richting van personen of dieren blazen – het apparaat kan kleine voorwerpen met hoge snelheid omhoog slingeren – kans op letsel!

Tijdens het blazen (in open terrein en in de tuin) op huisdieren letten, om deze niet in gevaar te brengen.

Het apparaat nooit onbeheerd laten draaien.

Wees voorzichtig bij ijzel, regen, sneeuw, ijs, Wees voorzichtig bij werkzaamheden op hellingen en in oneffen terrein – kans op uitglijden!

Op obstakels letten: afval, boomstronken, wortels, greppels – kans op struikelen!

Niet op een ladder, niet op onstabiele plaatsen werken.

Bij gebruik van gehoorbeschermers moet extra omzichtig en bedachtzaam worden gewerkt – omdat geluiden die op gevaar wijzen (schreeuwen, alarmsignalen e.d.) minder goed hoorbaar zijn.

Rustig en met overleg werken – alleen bij voldoende licht en goed zicht. Voorzichtig werken, anderen niet in gevaar brengen.

Op tijd rustpauzes nemen om vermoeidheid en uitputting te voorkomen – kans op ongelukken!

Uitlaatdempers met katalysator kunnen bijzonder heet worden.

Het motorapparaat produceert giftige uitlaatgassen, zodra de motor draait. Deze gassen kunnen geurloos en onzichtbaar zijn en onverbrande koolwaterstoffen en benzol bevatten. Nooit in afgesloten of slecht geventileerde ruimtes met het apparaat werken – ook niet bij machines met katalysator.

Bij het werken in greppels, slenken of op plaatsen met weinig ruimte, steeds voor voldoende luchtventilatie zorgen – levensgevaar door vergiftiging!

Bij misselijkheid, hoofdpijn, gezichtsstoornissen (bijv. kleiner wordend blikveld), gehoorverlies, duizeligheid, afnemende concentratie, de werkzaamheden direct onderbreken – deze symptomen kunnen onder andere worden veroorzaakt door een te hoge uitlaatgasconcentratie – kans op ongelukken!

Niet roken tijdens het gebruik en in de directe nabijheid van het apparaat – brandgevaar! Uit het brandstofsysteem kunnen ontvlambare ben-zinedampen ontsnappen.

Bij stofontwikkeling altijd een stofmasker dragen.

Geluidsoverlast en uitlaatgasemissie zo veel mogelijk beperken – de motor niet onnodig laten draaien, alleen gas geven tijdens het werk.

Het apparaat na de werkzaamheden op een vlakke, niet-brandbare ondergrond neerzetten. Niet in de buurt van licht ontvlambare materialen (bijv. houtspanen, boomschors, droog gras, brandstof) neerzetten – brandgevaar!

Als het apparaat niet volgens voorschrift (bijv. door geweld van buitenaf, door stoten of vallen) werd uitgeschakeld, voor het opnieuw in gebruik nemen beslist controleren of het apparaat in een bedrijfszekere staat verkeert – zie ook "Voor het starten". Vooral op lekkage van het brandstof-systeem en de goede werking van de veilig-heidsinrichtingen letten. Een niet-bedrijfszeker apparaat in geen geval verder gebruiken. In

geval van twijfel contact opnemen met een geautoriseerde dealer.

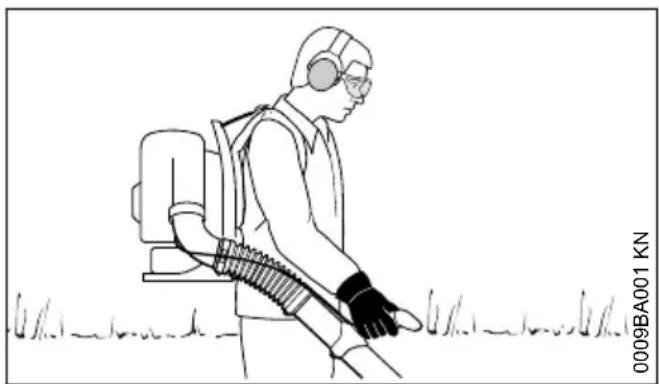

2.10 Bladblazer gebruiken

Het apparaat wordt op de rug gedragen. De rechterhand bedient de blaaspijp via de bedieningshandgreep.

Alleen stapsgewijs voorwaarts werken – de lucht- uitstroomopening van de blaaspijp altijd in het oog houden – niet achteruit lopen – kans op struikelen!

Motor uitzetten alvorens het apparaat van de rug te nemen.

2.11 Werktechniek

Voor het minimaliseren van de blaastijd de hark en bezem gebruiken om het vuil voor het schoonblazen los te maken.

• Indien nodig het schoon te blazen oppervlak met water besproeien om sterke stofvorming te voorkomen.
• Het vuil niet in de richting van personen, vooral kinderen, huisdieren, in de richting van openstaande ramen of net gewassen auto's blazen. Vuil voorzichtig wegblazen
• Bij elkaar geveegd vuil in een vuilniscontainer afvoeren, niet op het perceel van de buurman blazen
• Motorapparaten alleen gedurende de werkuren gebruiken – niet 's ochtends vroeg, laat in de avond/nacht of tijdens de middagpauze, als mensen er hinder van kunnen ondervinden. De lokaal voorgeschreven rusttijden aanhouden
• De bladblazer laten draaien met een zo laag mogelijk motortoerental waarbij de blaascapaciteit voldoende is voor de werkzaamheden
• De uitrusting voor de ingebruikneming controleren, vooral de uitlaatdemper, de luchtaanzuigopeningen en het luchtfilter

2.12 Trillingen

Langdurig gebruik van het motorapparaat kan leiden tot door trillingen veroorzaakte doorbloedingsstoornissen aan de handen ("witte vingers").

Een algemeen geldende gebruiksduur kan niet worden vastgesteld, omdat deze van meerdere factoren afhankelijk is.

De gebruiksduur wordt verlengd door:

- Warme handen

- Rustpauzes

De gebruiksduur wordt verkort door:

- Bijzondere persoonlijke aanleg voor slechte doorbloeding (kenmerk: vaak koude vingers, kriebelen)

– Lage buitentemperaturen

- De mate van kracht uitgeoefend door de handen (stevig beetpakken beïnvloedt de doorbloeding nadelig)

Bij regelmatig, langdurig gebruik van het motor-apparaat en bij het herhaald optreden van de betreffende symptomen (bijv. vingers kriebelen) wordt een medisch onderzoek geadviseerd.

2.13 Onderhoud en reparaties

Het motorapparaat regelmatig onderhouden.

Alleen die onderhouds- en reparatiewerkzaamheden uitvoeren die in de handleiding staan beschreven. Alle andere werkzaamheden laten uitvoeren door een geautoriseerde dealer.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.

Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan de handrugnevelspuit. Bij vragen contact opnemen met een geautoriseerde dealer.

STIHL adviseert originele STIHL onderdelen te monteren. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.

Voor reparatie-, onderhouds- en schoonmaakwerkzaamheden altijd de motor afzetten – kans op letsel! – Uitzondering: afstelling carburateur en stationair toerental.

De motor mag bij een losgetrokken bougiesteker of bij een losgedraaide bougie niet met behulp van het startmechanisme worden getornd –

Nederlands 3 Apparaat completeren

brandgevaar door ontstekingsvonken buiten de cilinder!

Het motorapparaat niet in de nabijheid van open vuur onderhouden en opslaan.

De tankdop regelmatig op lekkage controleren.

Alleen in goede staat verkerende, door STIHL vrijgegeven bougies – zie "Technische gegevens" – monteren.

Bougiekabel controleren (goede isolatie, vaste aansluiting).

Controleer of de uitlaatdemper in een goede staat verkeert.

Niet met een defecte of zonder uitlaatdemper werken – brandgevaar! – Gehoorschade!

De hete uitlaatdemper niet aanraken – gevaar voor brandwonden!

De staat van de antivibratie-elementen beïnvloedt het trillingsgedrag – de antivibratie-elementen regelmatig controleren.

Motor afzetten voor het opheffen van storingen.

3 Apparaat completeren

3.1 De harmonicaslang op het kniestuk monteren

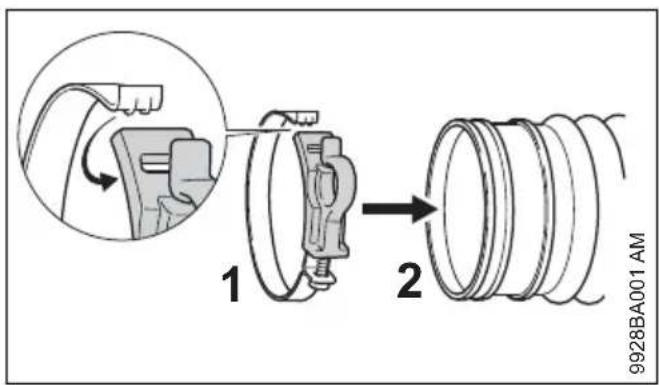

1 2 9928BA001 AM

▶ Slangklem (1) uit elkaar trekken en om de harmonicaslang (2) leggen
▶ De lip in de uitsparing haken

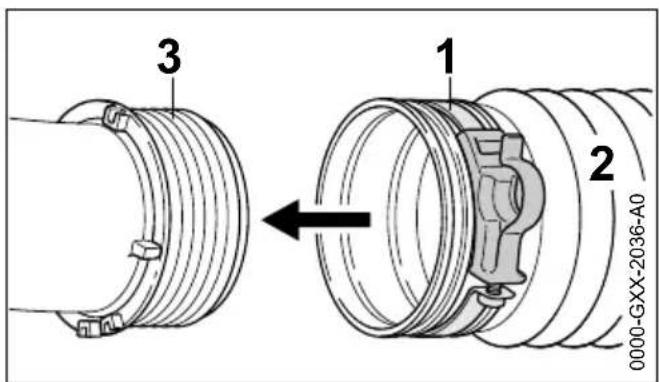

3 1 2 0000-GXX-2036-A0

▶ Harmonicaslang (2) tot aan de aanslag over de glijring (3) schuiven
- Slangklem (1) en de glijring (3) uitlijnen – zoals afgebeeld

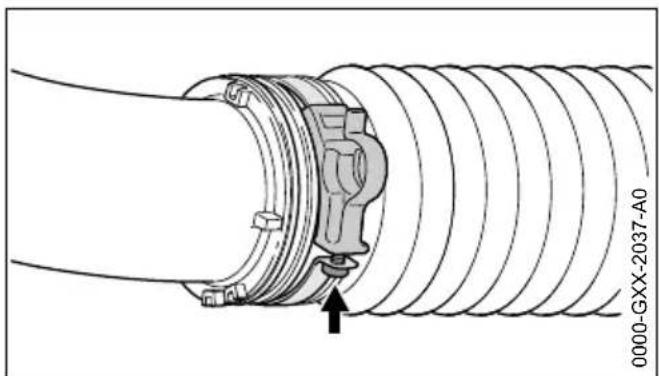

▶ Bout (pijl) vastdraaien

3.2 Blaaspijp en blaasmond monte- ren

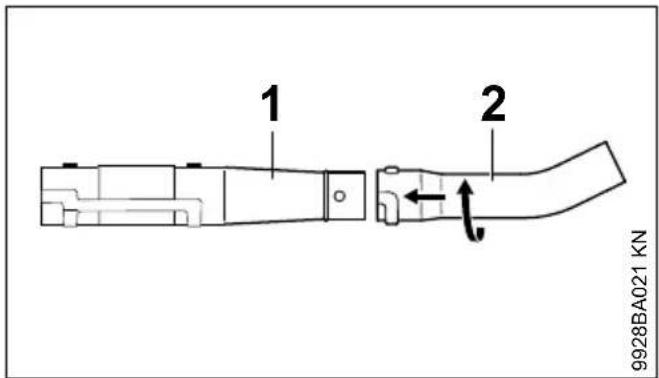

1 2 9928BA021 KN

- Blaaspijp (1) en blaasmond (2) aan elkaar koppelen

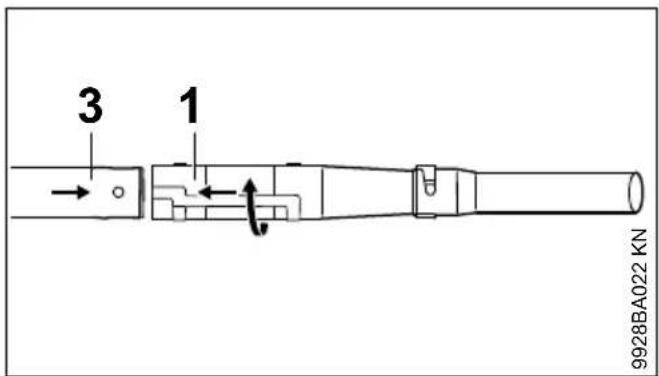

3 1 9928BA022 KN

- Blaaspijp (1) en blaaspijp (3) aan elkaar koppelen

4 Gaskabel afstellen Nederlands

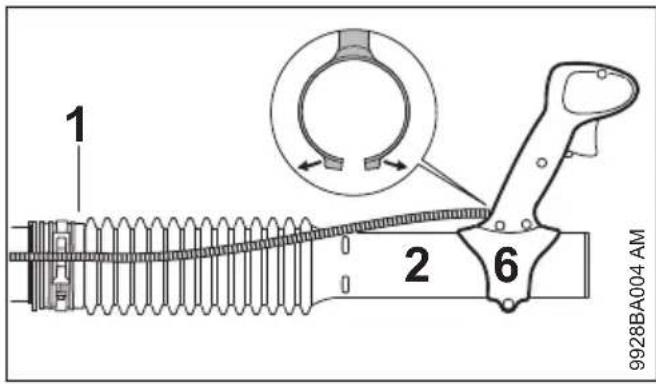

3.3 Bedieningshandgreep monteren

1 2 6 9928BA004 AM

• Bedieningshandgreep (6) uit elkaar trekken en over de mof van de harmonicaslang (2) schuiven
  ▶ De gaskabel in de houder van de slang-klem (1) haken

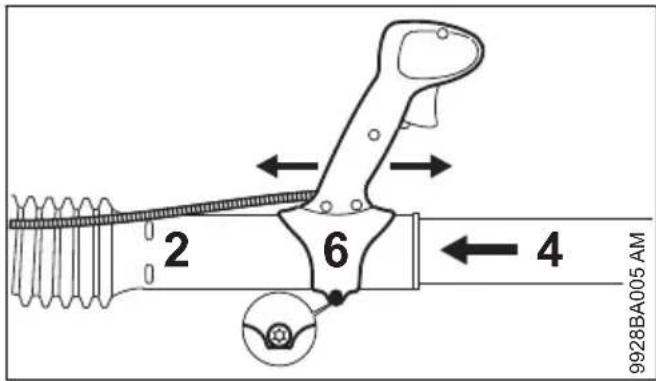

3.4 Bedieningshandgreep instellen

- Het apparaat op de rug nemen en het draagstel afstellen – zie "Draagstel omdoen"

2 6 4 9928BA005 AM

• Blaaspijp (4) tot aan de aanslag in de mof van de harmonicaslang (2) schuiven
  ▶ Bedieningshandgreep (6) in de lengterichting verschuiven en instellen op de armlengte
  ▶ Bout op de bedieningshandgreep (6) aandraaien

Na de montage van het apparaat of na een langere gebruiksduur kan het nodig zijn de gaskabelafstelling te corrigeren.

De gaskabel alleen afstellen bij een compleet gemonteerd apparaat.

• De gashendel in de volgasstand plaatsen – tot aan de aanslag

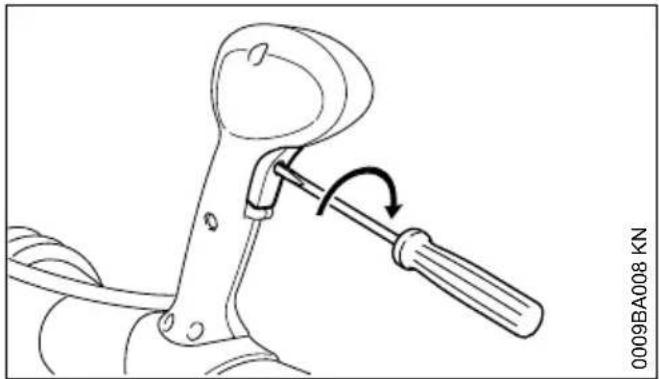

• De bout in de gashendel voorzichtig tot aan de eerste weerstand in de richting van de pijl draaien. Daarna nogmaals een slag verder indraaien

5 Draagstel omdoen

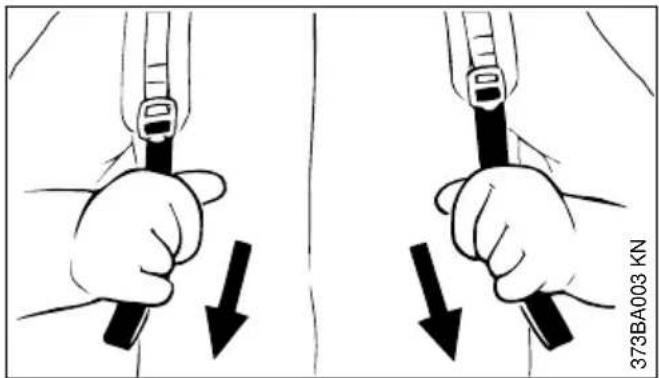

5.1 Draagstel afstellen

373BA003 KN

- Riem naar beneden trekken, de riemen worden strak getrokken

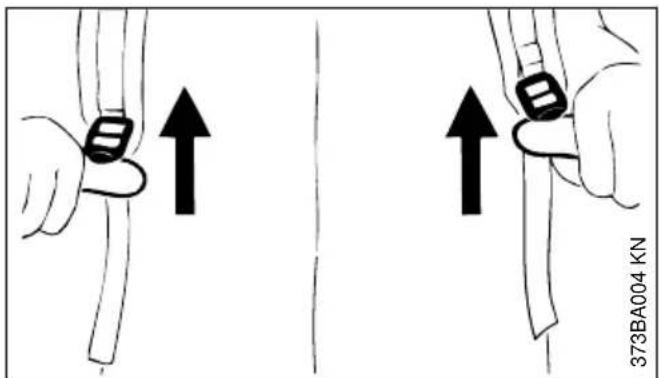

5.2 Draagstel losmaken

373BA004 KN

▶ Schuifklem opwippen
- Het draagstel zo afstellen, dat de rugplaat stevig en goed tegen de rug aan ligt

6 Brandstof

De motor draait op een brandstofmengsel van benzine en motorolie.

WAARSCHUWING

Direct huidcontact met benzine en het inademen van benzinedampen voorkomen.

6.1 STIHL MotoMix

STIHL adviseert het gebruik van STIHL MotoMix. Dit kant-en-klare brandstofmengsel bevat geen benzol, is loodvrij, kenmerkt zich door een hoog octaangetal en biedt altijd de juiste mengverhouding.

STIHL MotoMix is voor de langst mogelijke levensduur van de motor gemengd met STIHL tweetaktmotorolie HP Ultra.

MotoMix is niet in alle exportlanden leverbaar.

6.2 Brandstof mengen

LET OP

Brandstoffen die niet geschikt zijn of met een afwijkende mengverhouding kunnen leiden tot ernstige schade aan de motor. Benzine of motorolie van een mindere kwaliteit kunnen de motor, keerringen, leidingen en benzinetank beschadigen.

6.2.1 Benzine

Alleen benzine van een gerenommeerd merk met een octaangetal van minimaal 90 RON tanken – loodvrij of loodhoudend.

Benzine met een alcoholpercentage van meer dan 10% kan bij motoren met handmatig instelbare carburateurs storingen veroorzaken, daarom mag deze benzine voor deze motoren niet worden gebruikt.

Motoren met M-Tronic leveren met benzine met een alcoholpercentage tot 25% (E25) het volle motorvermogen.

6.2.2 Motorolie

Als brandstof zelf wordt gemengd mag alleen een STIHL tweetaktmotorolie of een andere hoogwaardige motorolie van de klasse JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC of ISO-L-EGD worden gebruikt.

STIHL schrijft de tweetaktmotorolie STIHL HP Ultra of een gelijkwaardige hoogwaardige motorolie voor om de emissiegrenswaarden gedurende de machinelevensduur te kunnen waarborgen.

6.2.3 Mengverhouding

Bij STIHL tweetaktmotorolie 1:50;

1:50 = 1 deel olie + 50 delen benzine

6.2.4 Voorbeelden

Hoeveelheid ben- STIHL tweetakt- zine olie 1:50

Liter Liter (ml)

1 0,02 (20)

5 0,10 (100)

10 0,20 (200)

15 0,30 (300)

20 0,40 (400)

25 0,50 (500)

In een voor benzine vrijgegeven jerrycan eerst motorolie bijvullen en vervolgens benzine en goed mengen

6.3 Brandstofmengsel opslaan

Benzine alleen bewaren in voor benzine vrijge- geven jerrycans op een veilige, droge en koele plaats, beschermd tegen licht en zonnestralen.

Het brandstofmengsel veroudert – alleen de hoeveelheid die nodig is voor enkele weken mengen. Het brandstofmengsel niet langer dan 30 dagen bewaren. Door de inwerking van licht, zon, lage of hoge temperaturen kan het brandstofmengsel sneller onbruikbaar worden.

STIHL MotoMix kan echter tot zo'n 2 jaar probleemloos worden bewaard.

- De jerrycan met brandstofmengsel voor het tanken goed schudden

WAARSCHUWING

In de jerrycan kan zich druk opbouwen – de dop voorzichtig losdraaien.

- De benzinetank en de jerrycan regelmatig grondig reinigen

De restbrandstof en de voor de reiniging gebruikte vloeistof volgens voorschrift en milieu-bewust opslaan en afvoeren!

7 Tanken

8 Ter informatie voor het starten Nederlands

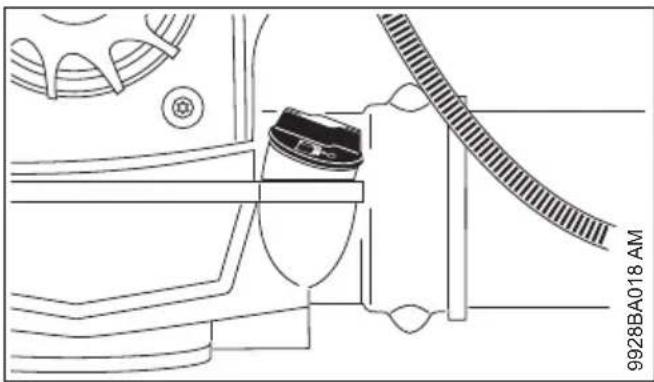

7.1 Apparaat voorbereiden

9928BA018 AM

- De tankdop en de omgeving ervan voor het tanken reinigen zodat er geen vuil in de tank valt

7.2 Schroef-tankdop opendraaien

▶ Tankdop linksom draaien tot deze van de tankopening kan worden genomen
▶ Tankdop wegnemen

7.3 Tanken

Bij het tanken geen benzine morsen en de tank niet tot aan de rand vullen. STIHL adviseert het STIHL vulsysteem (speciaal toebehoren).

7.4 Schroef-tankdop dichtdraaien

▶ Tankdop aanbrengen
▶ Tankdop tot aan de aanslag rechtsom draaien en met de hand zo vast mogelijk aandraaien

8 Ter informatie voor het starten

LET OP

Het beschermrooster voor de aanzuigopening van de blaaslucht tussen de rugplaat en de motorunit voor het starten bij stilstaande motor controleren en indien nodig, reinigen.

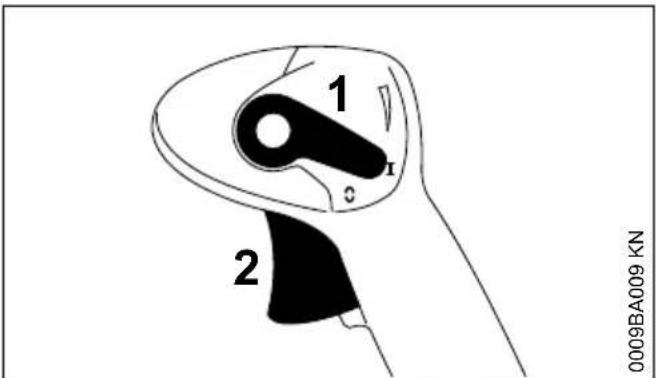

8.1 Functies van de stelknop

1 2 c 0009BA009 KN

Werkstand I

Motor draait of kan worden gestart. Traploze bediening van de gashendel (2) mogelijk.

Motor Stopp 0

Ontstekingssysteem wordt onderbroken, de motor slaat af. De stelknop (1) grijpt in deze stand niet aan, maar veert terug in de werkstand I. De ontsteking is automatisch weer ingeschakeld.

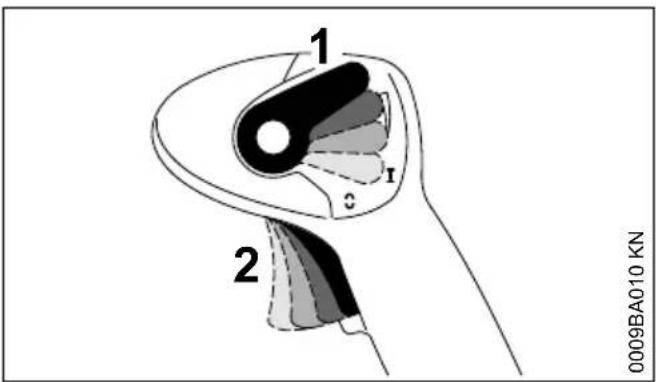

Standgas

1 2 0009BA010 KN

De gashendel (2) kan traploos worden gearrêteerd met behulp van de stelknop (1):

Voor het opheffen van de begrenzing:

▶ Stelknop (1) weer in de werkstand I plaatsen

9 Motor starten/afzetten

9.1 Motor starten

▶ Veiligheidsvoorschriften in acht nemen

LET OP

Het apparaat alleen op een schone en stofvrije ondergrond starten, zodat er geen stof door het apparaat wordt aangezogen.

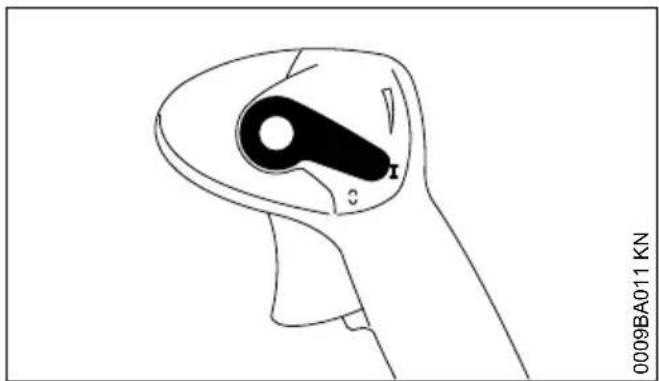

▶ Stelknop in de werkstand I plaatsen

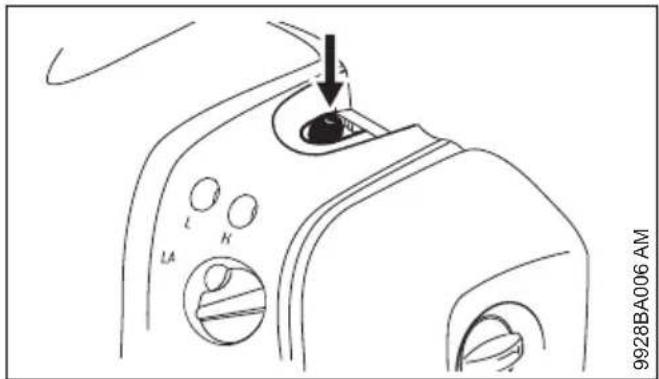

9928BA006 AM

- De balg van de hand-benzinepomp ten minste 5-maal indrukken – ook als de balg met benzine is gevuld

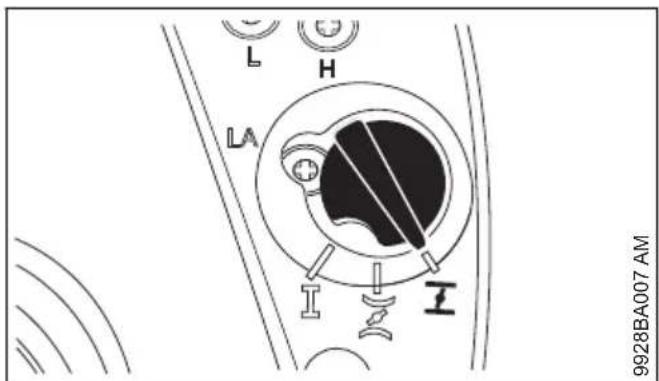

Koude motor (koude start)

▶ De chokeknop in stand ⏻ draaien

Warme motor (warme start)

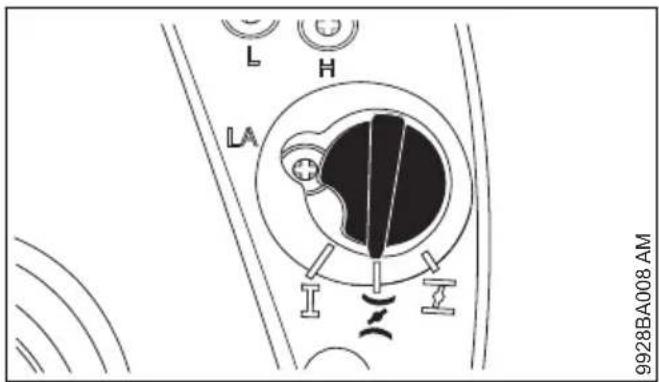

L H LA 9928BA008 AM

▶ De chokeknop in stand ✕ draaien

Deze instelling geldt ook als de motor al even heeft gedraaid, maar nog koud is.

Starten

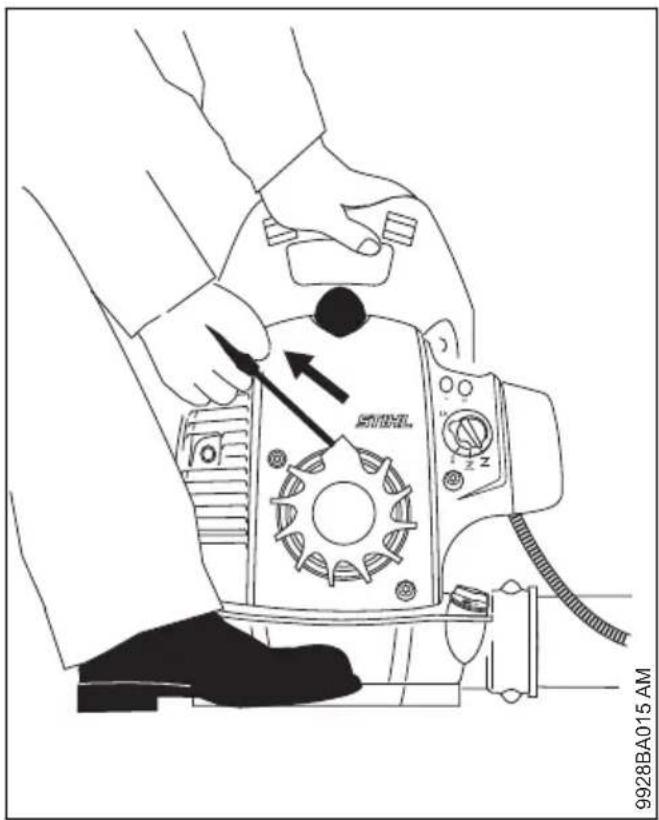

9928BA015 AM

- Het apparaat zo op de grond plaatsen dat het stabiel staat – erop letten dat de blaasmond niet op personen is gericht

▶ Een stabiele houding aannemen: het apparaat met de linkerhand op de handgreep vasthouden en met een voet ervoor zorgen dat het apparaat niet wegschuift

- Met de rechterhand de starchandgreep langzaam tot aan de eerst voelbare aanslag uittrekken – en vervolgens snel en krachtig verder trekken – het startkoord niet tot aan het uiteinde uittrekken – kans op breuk!

10 Gebruiksvoorschriften Nederlands

• De starthandgreep niet terug laten schieten – maar laten vieren zodat het startkoord correct kan worden opgerold
  ▶ Verder starten tot de motor draait

9.2 Verdere aanwijzingen met betrekking tot het starten

9.2.1 Als de motor in de chokeknopstand of bij het accelereren afslaat

- Chokeknop in stand ✕ draaien – verder starten tot de motor draait

9.2.2 Als de motor niet aanslaat

• Controleer of alle instellingen (chokeknop, stelknop in de werkstand I) correct zijn
  ▶ Startprocedure herhalen

9.2.3 Alle benzine werd verbruikt en de tank werd weer gevuld

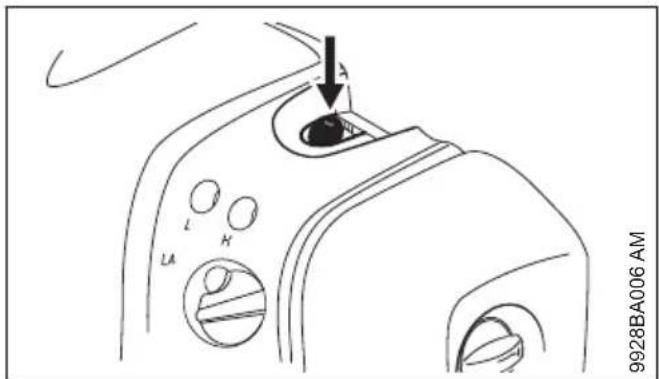

9928BA006 AM

- De balg van de hand-benzinepomp ten minste 5-maal indrukken – ook als de balg met benzine is gevuld

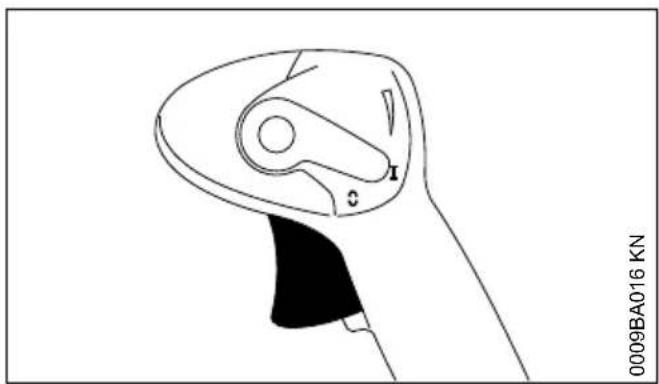

9.3 Zodra de motor draait

- De chokeknop springt bij het indrukken van de gashendel automatisch in de werkstand I

9.3.1 Bij zeer lage temperaturen

- lets gas geven – de motor even warm laten draaien

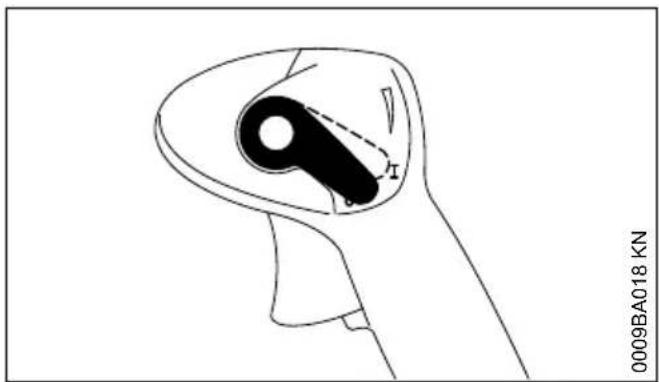

9.4 Motor afzetten

- De stelknop richting 0 drukken – de motor slaat af – de stelknop veert terug in de uitgangsstand

10 Gebruiksvoorschriften

10.1 Tijdens de werkzaamheden

De motor nog even stationair laten draaien als hij voordien lange tijd onder vollast heeft gedraaid, tot de meeste warmte door de koelluchtstroom is afgevoerd. Dit om te voorkomen dat de componenten op de motor (ontstekingssysteem, carburateur) door warmteophoping te zwaar worden belast.

10.2 Na de werkzaamheden

Als het werk even wordt onderbroken: de motor laten afkoelen. Het apparaat met lege benzine-tank op een droge plaats, niet in de buurt van ontstekingsbronnen, opbergen tot het moment dat het apparaat weer wordt gebruikt. Bij langdurige stilstand – zie "Apparaat opslaan".

11 Luchtfilter reinigen

11.1 Als het motorvermogen merkbaar afneemt

1 2431BA020 KN

▶ Filterdekselschroef (1) linksom in de verticale stand draaien

4 3 2 9928BA011 AM

▶ Filterdeksel (2) wegnemen
- Het grove vuil rondom het filter verwijderen
- Inzetstuk (3) lostrekken en het filter (4) wegne- men
- Filter vervangen of als tijdelijke maatregel uitkloppen of uitblazen – niet uitwassen!

Beschadigde onderdelen vervangen!

11.2 Filter aanbrengen

▶ Filter in het filterhuis plaatsen en het element aanbrengen
- Filterdeksel aanbrengen en de filterdekselschroef rechtsom in de horizontale stand draaien

De carburateur is af fabriek zo afgesteld dat de motor onder alle bedrijfsomstandigheden wordt voorzien van een optimaal benzine-luchtmengsel.

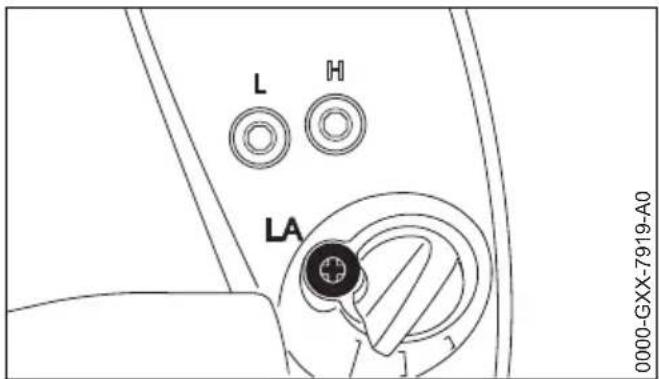

12.1 Stationair toerental instellen

L H LA 0000-GXX-7919-A0

12.1.1 Motor slaat bij stationair toerental af

▶ Aanslagschroef stationair toerental (LA) rechtsom draaien tot de motor gelijkmatig draait

13 Uitlaatgaskatalysator

Motorapparaten met uitlaatgaskatalysator (afhankelijk van de uitrusting) mogen alleen met loodvrije benzine en STIHL tweetaktmotorolie of gelijkwaardige tweetaktmotorolie in de mengverhouding 1 : 50 worden getankt – zie "Brandstof".

De in de uitlaatdemper geïntegreerde uitlaatgaskatalysator reduceert het percentage schadelijke stoffen in de uitlaatgassen.

De correcte carburateurafstelling (voorzover afstelbaar) en het exact aanhouden van de mengverhouding van benzine en tweetaktmotorolie is voor een gering percentage schadelijke stoffen in de uitlaatgassen en een lange levensduur van de katalysator van het grootste belang.

14 Bougie

• Bij onvoldoende motorvermogen, slecht starten of onregelmatig stationair toerental eerst de bougie controleren.
• Na ca. 100 bedrijfsuren de bougie vervangen – bij sterk ingebrande elektroden reeds eerder – alleen door STIHL vrijgegeven, ontstoorde bougies gebruiken – zie "Technische gegevens"

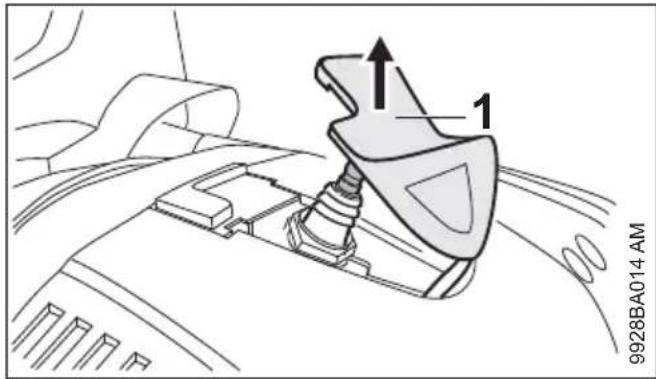

14.1 Bougie uitbouwen

1 9928BA014 AM

▶ Bougiesteker (1) lostrekken
▶ De bougie losdraaien

14.2 Bougie controleren

000BA039 KN A

▶ Vervuilde bougie reinigen
- Elektrodeafstand (A) controleren en zo nodig afstellen, waarde voor elektrodeafstand – zie "Technische gegevens"
▶ Oorzaken van de vervuiling van de bougie opheffen

Mogelijke oorzaken zijn:

• Te veel motorolie in de benzine
• Vervuild luchtfilter
  – Ongunstige bedrijfsomstandigheden

000BA045 KN

WAARSCHUWING

Bij een niet vastgedraaide of ontbrekende aansluitmoer (1) kunnen vonken worden gevormd. Als in een licht brandbare of explosieve omgeving wordt gewerkt, kunnen brand of explosions ontstaan. Personen kunnen ernstig letsel oplopen of er kan materiële schade ontstaan.

- Ontstoorde bougies met een vaste aansluitmoer monteren

14.3 Bougie monteren

▶ Bougie in de boring schroeven en de bougies- teker hierop vastdrukken

15 Motorkarakteristiek

Als ondanks het gereinigde luchtfilter en de correcte carburateurafstelling de motorkarakteristiek niet optimaal is, kan dit ook te wijten zijn aan de uitlaatdemper.

De uitlaatdemper bij de geautoriseerde dealer op vervuiling (koolaanslag) laten controleren!

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren.

16 Apparaat opslaan

Bij buitengebruikstelling vanaf ca. 3 maanden

• De benzinetank op een goed geventileerde plaats aftappen en reinigen
• De brandstof volgens de voorschriften en milieuwetgeving opslaan
• De motor laten draaien tot hij uit zichzelf afslaat – als dit wordt nagelaten kunnen de carburateurmembranen vastplakken
• Het apparaat goed schoonmaken, vooral de cilinderribben en het luchtfilter
• Het apparaat op een droge en veilige plaats opslaan. Beschermen tegen onbevoegd gebruik (bijv. door kinderen)

17 Onderhouds- en reinigingsvoorschriften

Onderstaande gegevens zijn gebaseerd op nor-male bedrijfsomstandigheden. Onder zware omstandigheden (veel stofoverlast enz.) en bij langere dagelijkse werktijden dienen de gegeven inter-vallen navenant te worden verkort.		Voor begin van de werkzaamheden	Na beëindigen van de werkzaamheden, resp. dagelijks	Na elke tankvulling	Wekelijks	Maandelijks	Jaarlijks	Bij storingen	Bij beschadiging	Indien nodig
Complete machine visuele	controle (staat, lekkage)	X X
	reinigen X
Bedieningshandgreep werkking controleren X X
Luchtfilter reinigen X
	vervangen X
Hand-benzinepomp controleren X
		laten repareren door geautoriseerde dealer1)		X
Aanzuigmond in de ben-zinetank	laten controleren door geautoriseerde dealer1)							X
	laten vervangen door geautoriseerde dealer1)						X			X
Benzinetank reinigen X
Carburateur stationair toerental controleren		X		X
		stationair toerental instellen									X
Bougie elektrodeafstand afstel-len								X
		elke 100 bedrijfsuren vervangen
Aanzuigopening voor koellucht	visuele controle		X
	reinigen									X
Bereikbare bouten, schroeven en moeren (behalve stelschroeven)	natrekken									X
Antivibratie-elementen	controleren X				X	X
	laten vervangen door geautoriseerde dealer1)								X
Onderstaande gegevens zijn gebaseerd op nor-male bedrijfsomstandigheden. Onder zware omstandigheden (veel stofoverlast enz.) en bij langere dagelijkse werktijden dienen de gegeven inter-vallen navenant te worden verkort.		Voor begin van de werkzaamheden	Na beeindigen van de werkzaamheden, resp. dagelijks	Na elke tankvulling	Wekelijks	Maandelijks	Jaarlijks	Bij storingen	Bij beschadiging	Indien nodig
Beschermrooster voor de luchtaanzuigopening	controleren X X
	reinigen X
Gaskabel afstellen X
Veiligheidssticker vervangen X
1)STIHL adviseert de STIHL dealer

18 Slijtage minimaliseren en schade voorkomen

Het aanhouden van de voorschriften in deze handleiding voorkomt overmatige slijtage en schade aan het apparaat.

Gebruik, onderhoud en opslag van het apparaat moeten net zo zorgvuldig plaatsvinden als staat beschreven in de handleiding.

De gebruiker is zelf verantwoordelijk voor alle schade die door het niet in acht nemen van de veiligheids-, bedienings- en onderhoudsaanwijzingen wordt veroorzaakt. Dit geldt in het bijzonder voor:

• Niet door STIHL vrijgegeven wijzigingen aan het product
• Het gebruik van gereedschappen of toebehoren die niet voor het apparaat zijn vrijgegeven, niet geschikt of kwalitatief minderwaardig zijn
• Het niet volgens voorschrift gebruikmaken van het apparaat
• Gebruik van het apparaat bij sportmanifestaties of wedstrijden
• Vervolgschade door het blijven gebruiken van het apparaat met defecte onderdelen

18.1 Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhouds- en reinigingsvoorschriften" vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voorzover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze worden overgelaten aan een geautoriseerde dealer.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.

Als deze werkzaamheden niet of onvakkundig worden uitgevoerd kan er schade ontstaan waarvoor de gebruiker zelf verantwoordelijk is. Hiertoe behoren o.a.:

• Schade aan de motor ten gevolge van niet tijdig of niet correct uitgevoerde onderhoudswerkzaamheden (bijv. lucht- en benzinefilter), verkeerde carburateurafstelling of onvoldoende reiniging van de koelluchtgeleiding (inlaatsleuven, cilinderribben)

- Corrosie- en andere vervolgschade ten gevolge van onjuiste opslag

Nederlands 19 Belangrijke componenten

- Schade aan het apparaat ten gevolge van gebruik van kwalitatief minderwaardige onderdelen

18.2 Aan slijtage onderhevige delen

Sommige onderdelen van het motorapparaat staan ook bij gebruik volgens de voorschriften aan normale slijtage bloot en moeten, afhankelijk van de toepassing en de gebruiksduur, tijdig worden vervangen. Hiertoe behoren o.a.:

• Filter (voor lucht, benzine)
• Startmechanisme
• bougie
• dempingselementen van het antivibratiesysteem

19 Belangrijke componenten

1 Blaasmond gebogen
2 Blaaspijp
3 Blaaspijp
4 Gashendel
5 Stelknop
6 Bedieningshandgreep
7 Harmonicaslang
8 Rugkussen
9 Rugplaat
10 Draagstel
11 Draagbeugel

12 Uitlaatdemper
13 Starthandgreep
14 Bougiesteker
15 Hand-benzinepomp
16 Carburateurstelschroeven
17 Chokeknop
18 Filterdeksel
19 Tankdop
20 Benzinetank
21 Afstandhouder ^1)

Machinenummer

Eencilinder-tweetaktmotor

Cilinderinhoud: 27,2 cm ^4

Boring: 34 mm

Slag: 30 mm

Stationair toerental: 2500 1/min

Vermogen volgens 0,8 kW (1,1 pk)

ISO 7293:

20.2 Ontstekingssysteem

Elektrodeafstand: 0,5 mm

20.3 Brandstofsysteem

Onafhankelijk van de stand werkende membraancarburateur met geïntegreerde benzinepomp

Inhoud benzinetank: 1050 cm ^3 (1,05 l)

20.4 Blaascapaciteit

Blaaskracht: 12 N

Luchtsnelheid: 56 m/s

Luchtdebiet: 680 m³/h

Maximale luchtsnelheid: 67 m/s

Maximale doorzet (zonder blaas- 800 m³/h

mechanisme):

20.5 Gewicht

zonder benzine: 5,8 kg

20.6 Geluids- en trillingswaarden

Voor het bepalen van de geluids- en trillings-waarden is rekening gehouden met het stationair toerental en het nominale maximumtoerental in de verhouding 1:6.

21 Reparatierichtlijnen Nederlands

Gedetailleerde gegevens met betrekking tot de arbo-wetgeving voor wat betreft trillingen 2002/44/EG, zie www.stihl.com/vib/.

20.7 Geluiddrukniveau L _peq volgens DIN EN 15503:2010

96 dB(A)

20.8 Geluidvermogensniveau L weq volgens DIN EN 15503:2010

103 dB(A)

20.9 Trillingswaarde a \_hv,eq volgens DIN EN 15503:2010

Voor het geluiddrukniveau en het geluidvermogensniveau bedraagt de K--waarde volgens RL 2006/42/EG = 2,0 dB(A); voor de trillings-waarde bedraagt de K--waarde volgens RL 2006/42/EG = 2,0 m/s ^2 .

20.10 REACH

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.

Informatie met betrekking tot het voldoen aan het REACH voorschrift (EG) nr. 1907/2006 zie www.stihl.com/reach

20.11 Uitlaatgasemissiewaarde

De in de EU-typegoedkeuringsprocedure gemeten CO _2 -waarde staat weergegeven bij de voor het product specifieke technische gegevens bij www.stihl.com/co2.

De gemeten CO _2 -waarde werd op een representatieve motor volgens een genormeerde testprocedure onder laboratoriumomstandigheden bepaald en vormt geen uitdrukkelijke of impliciete garantie van het vermogen van een bepaalde motor.

Door het in deze handleiding beschreven gebruik conform de voorschriften en onderhoud, wordt aan de geldende uitlaatgasemissie-eisen voldaan. Bij modificaties aan de motor vervalt de typegoedkeuring.

21 Reparatierichtlijnen

Door de gebruiker van dit apparaat mogen alleen die onderhouds- en reinigingswerkzaamheden worden uitgevoerd die in deze handleiding staan beschreven. Verdergaande reparaties mogen

alleen door geautoriseerde dealers worden uitgevoerd.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.

Bij reparatiewerkzaamheden alleen onderdelen inbouwen die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan de apparaat.

STIHL adviseert originele STIHL onderdelen te monteren.

Originele STIHL onderdelen zijn te herkennen aan het STIHL onderdeelnummer, aan het logo STIHL® en, indien aanwezig, aan het STIHL onderdeellogo G® (op kleine onderdelen kan dit logo ook als enig teken voorkomen.).

22 Milieuverantwoord afvoeren

Bij het milieuvriendelijk verwerken moeten de nationale voorschriften met betrekking tot afvalstoffen in acht worden genomen.

000BA073 KN

STIHL producten behoren niet bij het huisvuil. STIHL producten, accu's, toebehoren en verpakking moeten worden ingeleverd voor een milieu-vriendelijke recycling.

Actuele informatie betreffende het milieuvriendelijk verwerken van accu's is verkrijgbaar bij de STIHL dealer.

23 EU-conformiteitsverklaring

verklaart op eigen verantwoordelijkheid dat

Constructie: Bladblazer

Merk: STIHL

Type: BR 200

Serie-identificatie: 4241

Cilinderinhoud: 27,2 cm ^3

voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/14/EG en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd:

EN ISO 12100, EN 15503, EN 55012,

EN 61000-6-1

Voor het bepalen van het gemeten en het gega-randeerde geluidsvermogenniveau werd volgens richtlijn 2000/14/EG, bijlage V, onder toepassing van de norm ISO 11094 gehandeld.

Gemeten geluidsvermogenniveau

103 dB(A)

Gegarandeerd geluidsvermogenniveau 105 dB(A)

Bewaren van technische documentatie:

Het productiejaar en het machinenummer staan vermeld op het apparaat.

Waiblingen, 3-2-2020

Hoofd productgegevens, -voorschriften en goed- keuring

CE

Indice
