Producttype	Zwevende steun voor platte televisie
Merk	Sony
Model	SUPF3M (SU-PF3M)
Afmetingen (SU-PF3M)	1104 mm (breedte) × 480 mm (diepte) × 234 mm (hoogte)
Gewicht (SU-PF3M)	32 kg
Afmetingen (SU-PF3L)	1189 mm (breedte) × 480 mm (diepte) × 244 mm (hoogte)
Gewicht (SU-PF3L)	36 kg
Materiaal	Gehard glas en metaal
Ingebouwde luidspreker	Subwoofer, 10 cm element, impedantie 4 Ω, max vermogen 50 W
Glazen plank	Ja, verwijderbaar
Installatie	Voorbehouden aan erkende Sony-vertegenwoordigers, minimaal twee personen vereist
Compatibiliteit	Sony-televisies KDL-W40A12U, KDE-W50A12U, KLV-W40A10E, KE-W50A10E
Kantelveiligheid	Muurverankering verplicht (ketting of koord meegeleverd niet inbegrepen)
Onderhoud en reiniging	Zachte, droge doek; hardnekkige vlekken met een licht met verdund schoonmaakmiddel bevochtigde doek, daarna afnemen met een droge doek
Gebruiksvoorschriften	Niet tegen leunen, niet gebruiken bij barsten, ventilatie van de televisie niet blokkeren
Recycling	Niet bij het huishoudelijk afval gooien, inleveren bij een inzamelpunt voor elektrische en elektronische apparatuur

Veelgestelde vragen - SUPF3M SONY

Welke televisies zijn compatibel met de Sony SUPF3M-steun?

De SUPF3M-steun is ontworpen voor Sony-televisies KDL-W40A12U, KDE-W50A12U, KLV-W40A10E en KE-W50A10E. Raadpleeg voor andere modellen de handleiding.

Kan ik de steun zelf installeren?

Nee, de installatie moet worden uitgevoerd door erkende vertegenwoordigers van de technische dienst van Sony, omdat het product zwaar is en speciale veiligheidsmaatregelen vereist.

Hoeveel personen zijn nodig voor de installatie?

Er zijn minimaal twee personen nodig om de steun en de televisie veilig te hanteren.

Is muurverankering nodig voor de steun?

Ja, het is verplicht de steun aan een muur of pilaar te verankeren om omvallen te voorkomen. Gebruik een stevige ketting of koord en een muurverankeringsbeugel (niet meegeleverd).

Heeft de steun een ingebouwde luidspreker?

Ja, de steun heeft een ingebouwde subwoofer met een 10 cm element, impedantie 4 Ω en max vermogen 50 W. Controleer of deze werkt na installatie.

Hoe reinig ik de glazen steun?

Gebruik een zachte, droge doek. Voor hardnekkige vlekken volstaat een licht met verdund schoonmaakmiddel bevochtigde doek, daarna afnemen met een droge doek. Gebruik nooit oplosmiddelen zoals thinner of benzine.

Wat te doen als het glas gebarsten is?

Gebruik de steun niet als deze gebarsten is. Het glas kan breken en letsel of het vallen van de televisie veroorzaken. Neem contact op met een erkende vertegenwoordiger.

Kan ik andere apparaten dan de televisie op de steun plaatsen?

Alleen de gespecificeerde apparatuur is toegestaan. Het plaatsen van andere apparaten kan leiden tot vallen of schade.

Kan de steun op tapijt worden geïnstalleerd?

Ja, maar plaats van tevoren een harde plaat onder de steun voor een vlak en stabiel oppervlak.

Hoe de kabels leiden met de steun?

Gebruik de meegeleverde kabelhulzen om de kabels in de pilaren te verbergen. Bevestig ook een kabelbinder om de kabels bij elkaar te houden en te voorkomen dat ze storen.

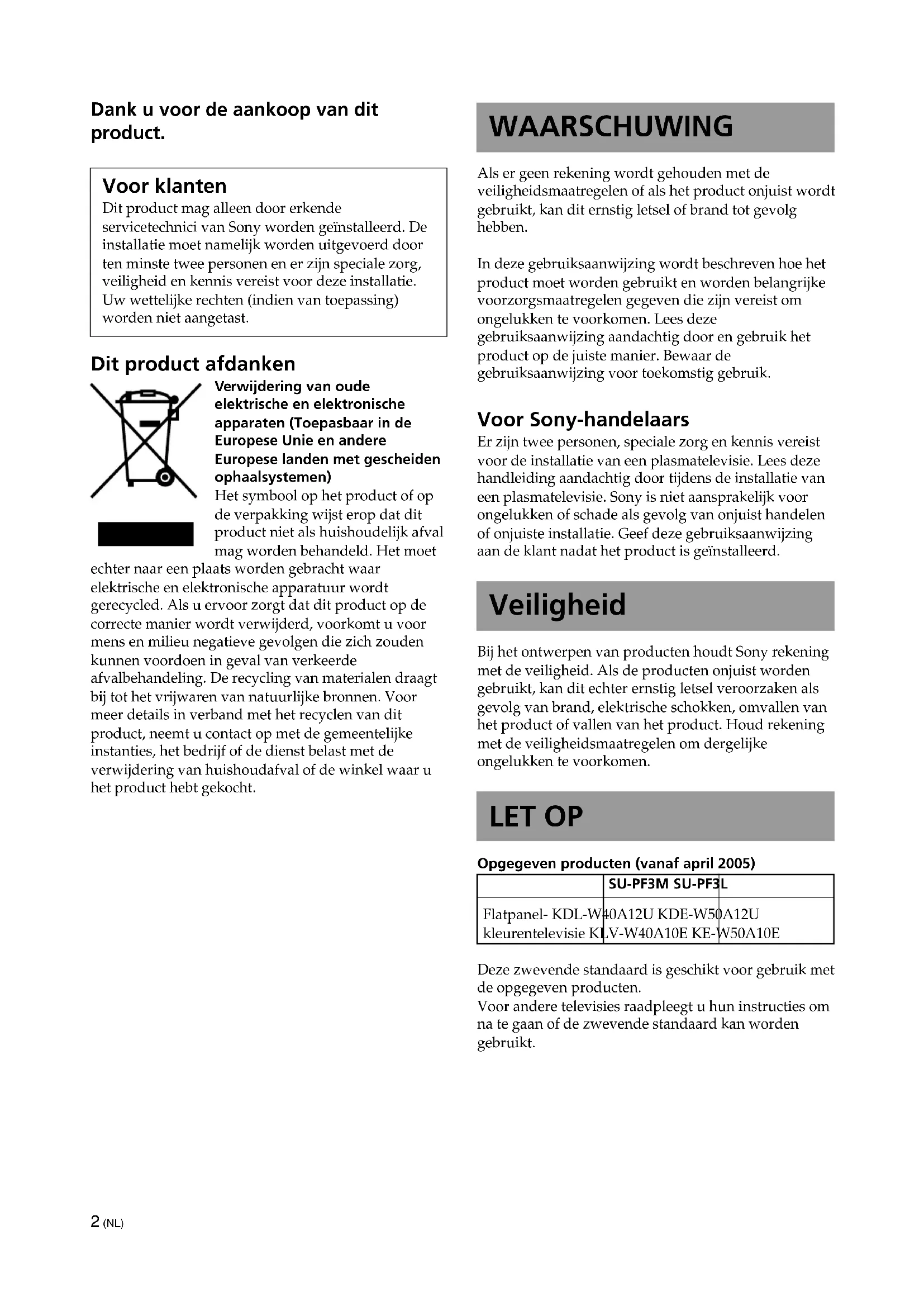

GEBRUIKSAANWIJZING SUPF3M SONY

Dank u voor de aankoop van dit product.

Voor klanten

Dit product mag alleen door erkende servicetechnici van Sony worden geinstalleerd. De installmentie要去 namelijk worden uitgevoerd doorten minste twee Personen en er zich speciale zorg,veiligheid en kennis vereist voor deze installmentie. Uw wettelijke rechten (indien van toepassing) worden Niet aangetast.

Dit product aflanken

Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met geschaden ophaalsystemen)

Het symbool op het product of op de verpakking wijst erop dat dit product Niet als huishoudelijk afval mag worden behandeld. Het moet

echter maar een plaat worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden+kennen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voormeer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijk instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

WAARSCHUWING

Als er geen rekening worden gehonden met de veiligheidsmaatregelen of als het product onjuist worden gebruikt, kan dit ernstig letsel of brand tot gezolg hebben.

In deze gebruiksaanwijzing worden beschreiben hoe het product要去 worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die zijn vereist om ongelukken te voorkomen. Lees deze gebruiksaanwijzing aandachtig door en gebruik het product op de juiste manier. Bewaar de gebruiksaanwijzing voor toekomstig gebruik.

Voor Sony-handelaars

Er zijn twee Personen, speciale zorg en kennis vereist voor de installmentie van een plasmatelevisie. Lees deze handleiding aandachtig doorijdens de installmentie van een plasmatelevisie. Sony is nicht aansprakelijk voor ongelukken of schade als gevolg van onjuist handelen of onjuiste installmentie. Geef deze gezebruiksaanwijzing aan de klant nadat het product is geinstalleerd.

Veiligheid

Bij het ontwerpen van producten houdt Sony rekening met de verilgheid. Als de producten onjuist worden gebruikt, kan ditECHTER ernstig letselveroorzaken als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product. Houd rekening met de verilgheidsmaatregelen om dergelijke ongelukken te voorkomen.

LET OP

Opgegeven producten (vanaf april 2005)

	SU-PF3M SU-PF3L
Flatpanel- KDL-W40A12U KDE-W50A12U kleurentelevisie KLV-W40A10E KE-W50A10E

Deze zweveende standardaard is geschikt voor gebruik met de opgegeven producten.

Voor andere televisies raadpleegt u hun instructies om na te gaan of de zwevende standard kan worden gebruikt.

WAARSCHUWING

Als er geen rekening worden gezogen met de volgende voorzorgsmaatregelen, kan dit leiden tot ernstig letsel of de dood als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product.

Dit product moet alleen worden geinstalleerd door erkende servicetechnici van Sony.

Als andere, nicht-bevoegde Personen de installmentieuitvoeren, kan dit ernstig letsel veroorzaken odomat detelevisie en de standard erg waar+zijn.

De standard kan omvallen en letselveroorzaken.

Neem voldoende maatregelen om te voorkomen dat de standard omvalt.

Als u dit nicht doet, kan de televisione omvallen en letselveroorzaken. Veranker de televisione aan een muur, pilaar of iets dergelijks om te voorkomen dat deze omvalt.

Installer de standard op een stevige, vlakke ondergrond.

Installer de zwevende standardaard nicht zodat deutsche overhelt maar een kant. Als u dit wel doet, kan de zwevende standardaard omvallen of kan de tevisie vallen. Dit kan letsel tot gevolg Hebben.

Als u de standard op een zachte ondergrond, Zoals een mat of een kleed,plaatst,legt u eerst een plank op de gewenste plaats.

Gebruik geen gebarsten standard.

Gebruik de zweveende
standaard nicht als er barsten in
de standaard verschijnen.
Het glas kan breken en de
televisione kan vallen of de
standaard kan omvallen. Dit
kan letsel tot gevolg hebben.

Leun nicht op en hang nicht aan de televisione als de televisione op de zwevende standard is bevestigd.

De zwevende standardaard kan omvallen of de televisione kan vallen. Dit kan ernstig letsel of de dood tot gevolg hebben.

Dek de ventilatieopengingen van de televisionie Niet af.

Als u de ventilatieopeningen afdekt (bijvoorbeeld met een doek), kan de tevisie oververhit raken. Dit kan brand tot gevolg hebben.

Zorg ervoor dat het netsnoer en de verbindingskabel Niet beklemd raken.

• Zorg ervoor dat het netsnoor en de verbindingskabel Nietbeklemd raken wonneer u de tevisie op de standaard bevestigt. Als het netsnoor of de verbindingskabel is beschadigd, kan dit brand of elektrische schokken tot gevolg hebben.

• Zorg ervoor dat u Niet op het netsnoor of de verbindingskabel gaat staan wonneer u de zwevende standaard verplaatst. Het netsnoor of de verbindingskabel kan worden beschadigd. Dit kan brand of elektrische schokken tot gevolg hebben.

LET OP

Als er geen rekening worden gehonden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

Plaats geen andere apparaten dan de opgegeven producten op de standard.

Deze standard is alleen geschikt voor gebruik met de opgegeven producten. Als u andere apparatenplaatst dan de opgegeven producten, kuren deze vallen of breken. Dit kan letsel tot gevolg hebben.

Zorg dat u de teileisie goed vastzet.

Bevestig de tevisie op de zwevende standard met de bijgeleverde schroeven. Als de tevisie Niet stevig is bevestigd, kan de tevisie of de standard vallen en letsel veroorzaken.

Oefen geen druk uit op het glas en stel het Niet bloot aan harde schokken.

Oefen geen drukuit op de standard met uw hand tijdens het installereren van de televisione. Sla Niet op de standard met harde voorwerpen, zoals een schroevendraaier. Het glas kan breken en letsel veroorzaken.

De zwevende standard verplaatsen

Als u de zwevende standard alleen probeert te verplaaten of zonder de juiste procedure te volgen, kan dit letsel verooorzaken. Volg het onderstaande advies om dit te voorkomen.

• Zorg ervoor dat de zwevende standard wird gedragen door ten minste twee Personen nadat de teileisie van de standard is gehald.
• Zorg ervoor dat uw handen of voeten nichtbeklemd raken onder de onderste plaat.
• Neem de glasplaat of lagetonenluidspreker Niet vast als u de standard verplaatst.

Stel het glas nicht bloot aan schokken.

Deze standard is gemaakt van getemperd glas, maar u moet toch voorzichtigelijk. Als het glas bredkt, kannen glassplinters letsel veroorzaken. U moet de volgende voorzorgsmaatregelen dus in acht nemen.

• Sla Niet gegen het glas en LAST goen voorwerpen met scherpe punten op het glas vallen. Vermijd ergeschokken.
  Kras Niet op het glas en duw nicht met scherpe voorwerpen gegen het glas.
• Laat geen harde voorwerpen, zoals een stofzuiger, gegen de randen van het glas stoten.

Opmerkingen over de installment

Installer de standard op een stevige, vlakke ondergrond. Installer de standard niet onder een hoek of schuin. Houd rekening met de volgende voorzorgsmaatregelen om dit te voorkomen.

• Als u de standard op een zachte ondergrond, zoals een mat of een kleed,plaatst,legt u eerst een plank op de gewenste plaats.
• Installeeer de standardniet op eenplaats waar deze wordt blootgesteld aan direct zonlicht of in de buurt van de verwarming.
• Installeeer de standardieniet op een hete of vochtige plaats of buiten.

Opmerkingen over het gebruik

Reinigen

U kurz de standard schoon houden door deze regelmatig schoon te vegen met een droge, zachte doek. U kurz hardnekkige vlekken verwijderen met een doek die Licht is bevochtigd met verdund zeepsop. Veeg het gebiedervolgens droog met een droge, zachte doek. Gebruik geen chemicalien, zoals thinner of benzine, omdat deze de afwerking van de standard kunnen aantasten.

De luidspreker van deze tevisie is uitgerust met een sterke magneet, die magnetische straling veroorzaakt. Houd alle voorwerpen die gevoelig zijn voor magnetische straling op een veilige afstand van de luidspreker van de tevisie.

Voor Sony-handelaars

Lees de bovenstaande visiligheidsmaatregelen aandachtig door en houd voldoende rekening met de visiligheidijdens het installereren, onderhoden, controleren en repareren van dit product.

Ten minste twee Personen要去en het installmentiewerk UITvoeren.

Ten minste twee Personen要去 de televisie op de zwevende standardaardplaatsen. Als een person het installmentewerk uitvoert, kan dit een ongeluk of letsel tot gevolg hebben. Houd kinderen uit de buurt tijdens de installmentie.

Wees voorzichtig en bezeer uw handen of vingers Nietijdens de installment.

Wees voorzichtig en.bezeer uw handen of vingers Niet als u de tevisie op de zwevende standard installeert.

Installer de télévisie volgens de instructies.

Draai de schroeven stevig vast. Als de televisionie nicht stevig is bevestigd, kan deze vallen en letselveroorzaken.

De onderdelen controlleren

Naam Aantal
Zweveende standardAchterpaneelStaandersDeze illustratic geldt voor SU-PF3M.*	1
Bevestigingschroef achterpaneelM6 x L25 6
Glasplaat	1
Bevestigingschroef (voor glasplaat)	4
Kabelbinder	2
Schroef kabelbinderTP4 x 16 2

Houd een kruskopschroeovendraaier bij de hand die geschikt is voor de schroeven die hierboven worden beschreiben.

• Model SU-PF3M worden gebrukt om de installmentprocedure te illustreren.

De zwevende standardmonteren

WAARSCHUWING

Als het netsnoor beklemd raakt onder of tussen onderdelen van de apparatuur, kan dit kortsluiting of elektrische schokken tot gevolg hebben. Als u over het netsnoor of de verbindingskabel struiktel, kan de standard omvallen. Dit kan letsel tot gevolg hebben.

Bepaal eerste de installmentieplaats en leg de standard neer voordat u de tevisie installeert.

Aangezien de televisie zwaar is, kurz u het Beste eerst bepalen waar u deze wilt installereren en de zwevende standardaar aan neerleggen voordat u de televisie installeert.

Opmerking

Duw of druk Niet op de zwevende standardaard als deze op de vloer ligt. De rubberen steunen aan de onderzijde van de zwevende standardaard konnen losraken.

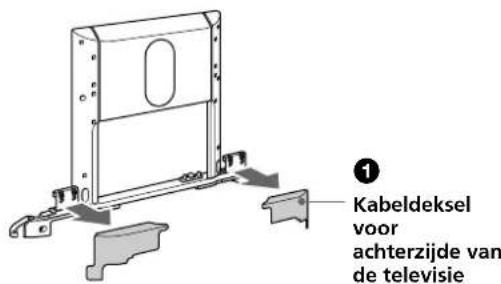

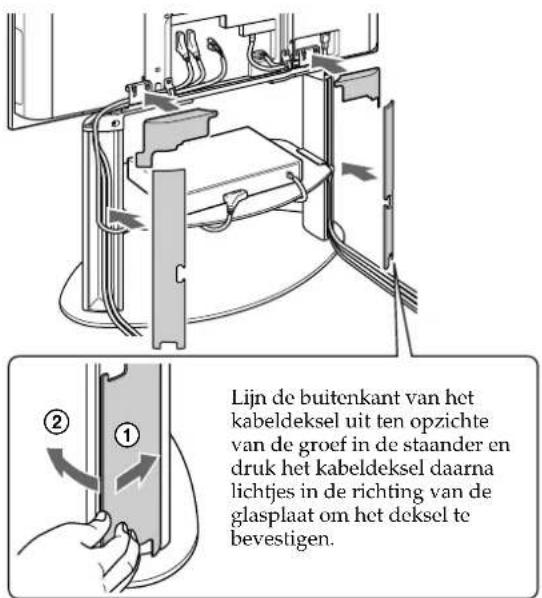

Trek de kabeldeksels voor dechterzijde van de televisione uit de zwevende standaard.

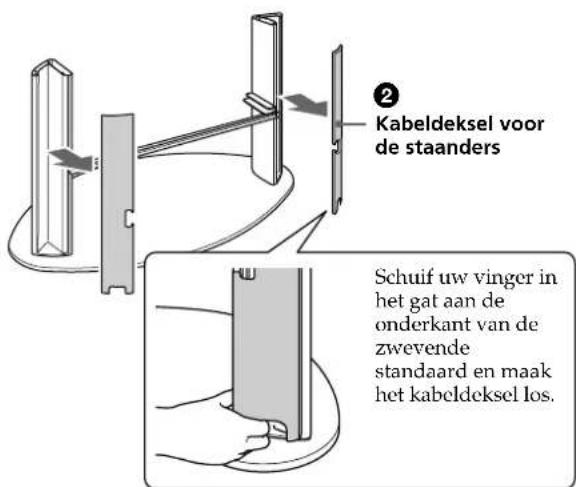

Maak de kabeldeksels voor de staanders van de zwevende standard los.

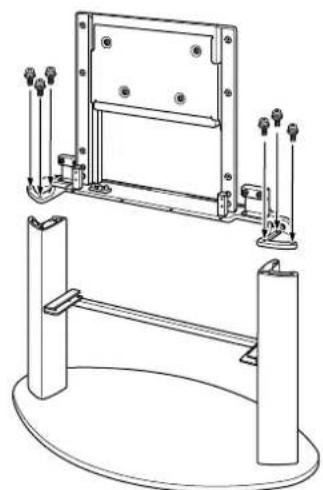

2 Plaats het achterpaneel op de staanders en zet het aan beiden zichden vast met de meegeleverde bevestigingsschroeven voor het achterpaneel.

Een televisie installeren

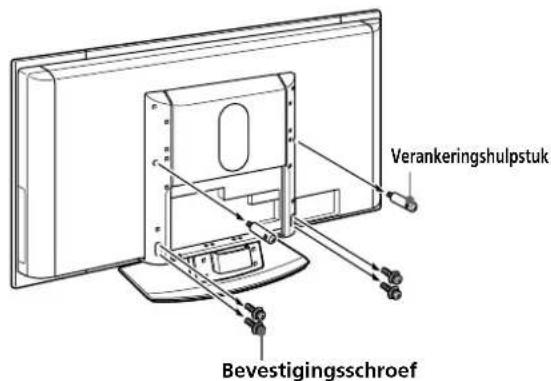

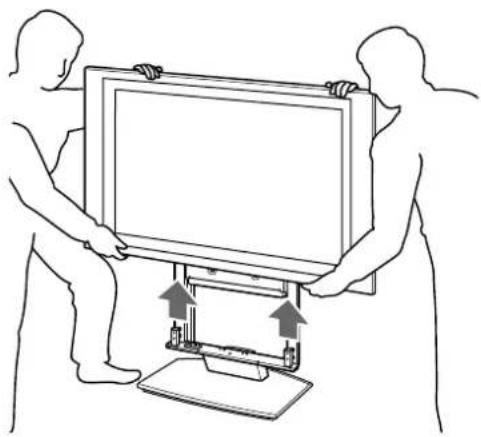

1 Verwijder de television van de tafelstandaard.

Verwijder de schroeven waarmee de televisie op de tafelstandaard is bevestigd.

2 Verwijder de teilevisie van de tafelstandaard.

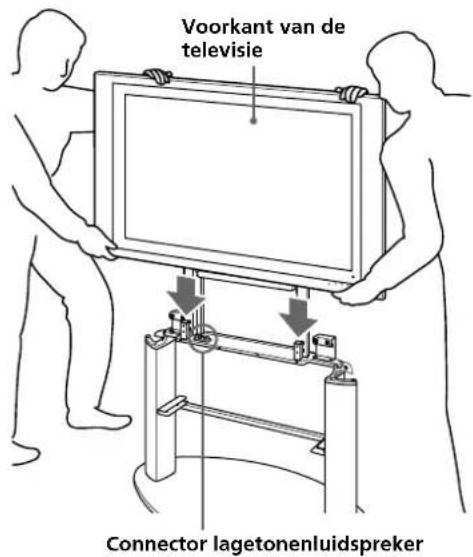

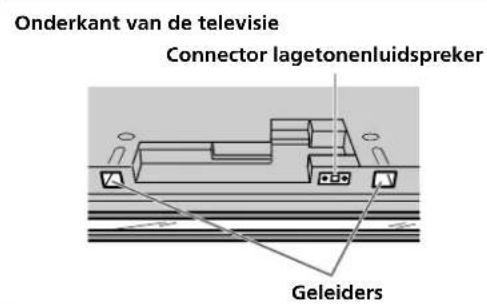

2 Plaats de télévisie op de zwevende standard.

Plaats de televise voorzichtig, zodate pluggen van de zwevende standard in de geleiders van de televise vallen.

Opmerkingen

• Houd het transparante gedeelte aan de onderkant van de television Niet vast, anders+kunnen uw handen beklemd raken als u de television op de standard installeert.
• Houd de télévisie aan de Voorkant vast zoals aangegeven in de illustratie. Als u de télévisie aan dechterkant vasthoudt,+kennen uw handen of vingers beklemd rakenussen de televisie en de standaard.

3 Bevestig de televisie.

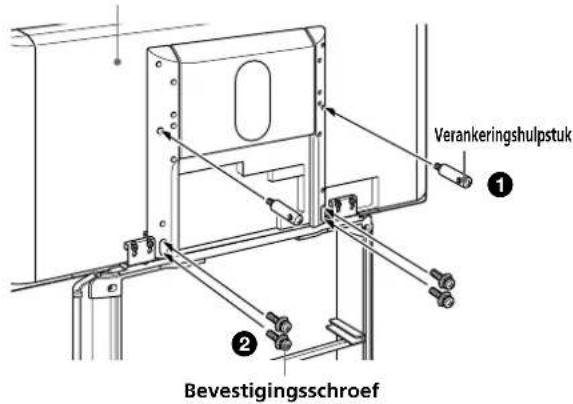

Steek de verankeringshulpstukken (gedemonteerd in stap 1 van procedure 1) in de tweede schroefgaten vanaf de bovenkant op de linker- en rechterstaander staander van het achterpaneel en draai ze vast om de televisione achteraan in het midden te bevestigen.
2 Steek de vier bevestigingschroeven (gedemonteerd in stap 1 van procedure 1) in de sleuven op het onderste gedeelte van de twee staanders van het achterpaneel en draai ze vast om de teileisie achteraan op het onderste gedeelte te bevestigen.

Opmerkingen

Zet eerst de verankeringshulpstukken vast, zodate bevestigingssschroeven van de televise gemakkelijker kunt uitlijnen ten opzichte van hun schroefgaten.
W anneer u een elektrische schroevendraaier gebruikt, moet u de draaikracht instellen op ongeveer 1,5 N·m.

Achterkant van de tevisie

De glasplaat bevestigen

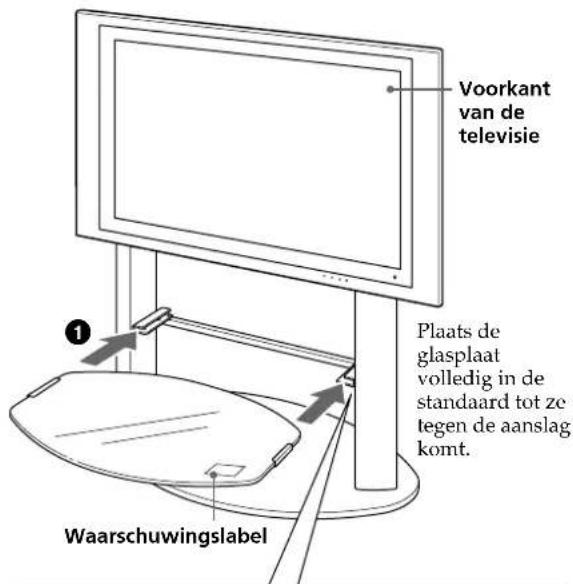

1 Bevestig de glasplaat.

Steeke glasplaat in de groeven in beide staanders van de zwevende standard.
Zet de glasplaat langs onder vast met de bijgeleverde bevestigingsschroeven (voor de glasplaat), zoals hierna aangegeven.

Steek de bevestigingsschoef zo in, dat de kruisgroefkant omlaag gericht staat, zoals aangegeven in de illustratrice links.

Opmerkingen

• Plaats de glasplaat nadat u de tevisie op de zwevende standard haeft geinstalleerd. Als u dit Niet doet, kunt u met de tevisie tijdens de installmente gegen het glas sloan, waardoor deze beschadigd kan raken of er letsels konnen optreten.
• Bevestig de glasplaat op de zwevende standard, waarbij u de glasplaat met het waarschuwingslabel rechts vooraan houdt,zoals aangegeven in de illustratie.

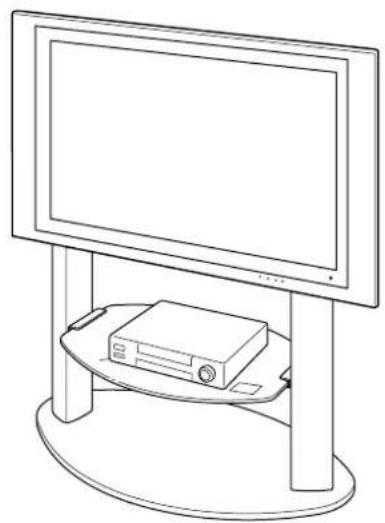

2 Installeer de videorecorder, DVD-speler, enz. op de glasplaat.

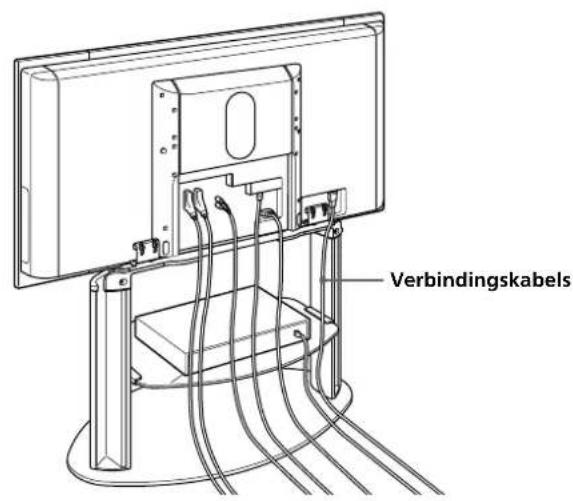

Kabels samenbinden

1 Sluit het netsnoer en de verbindingskabels aan op de televisione.

2 Bundel het netsnoer en de verbindingskabels samen.

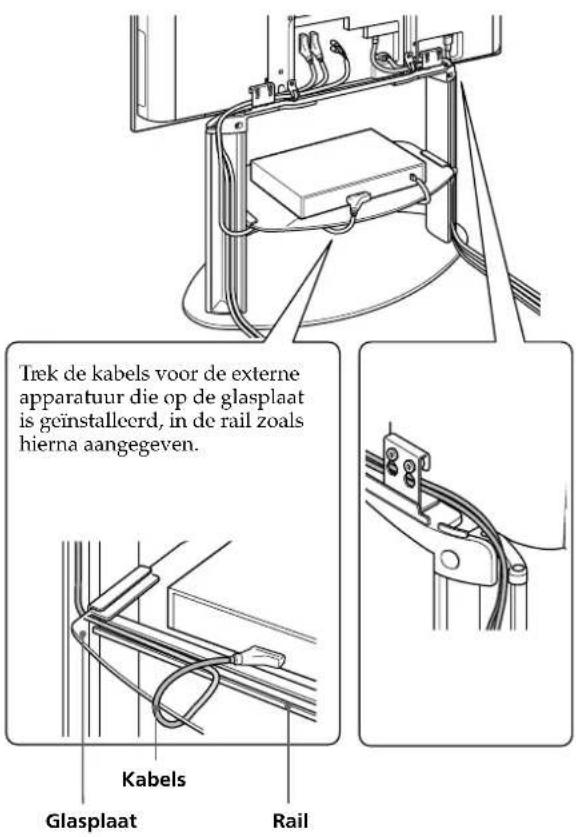

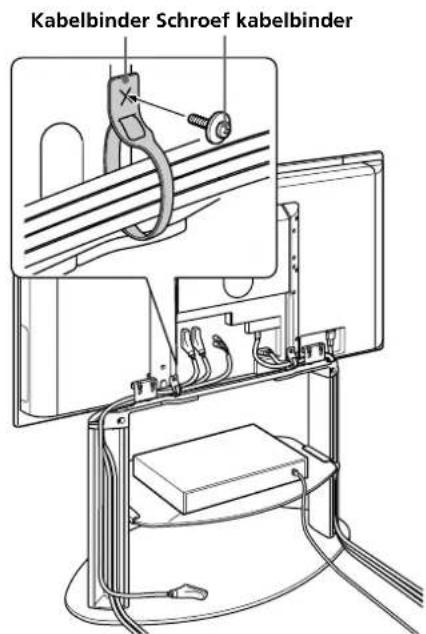

1 Bevestig de kabelbinder op de zwevende standaard met de meegeleverde schroef (TP4 × 16 ) en steek de kabels door de kabelbinder.

Steek de kabels gelijkmatig door de openings aan de bovenkant van de rechteren linkerstaander.

Werking van de lagetoneluidspreker controleren

Deze zweveende standard is voorzien van een lagetonenluidspreker. Schakel de televise in nadat u het toestel op de zweveende standard heeft geinstalleerd. Ga na of de lagetonenluidspreker correct werkt. Als de televise Niet goed geinstalleerd is, komt er geen geluid uit de lagetonenluidspreker.

Opmerking

De afstand:tussen de teilevisie en de muur kan van invloed zijn op de lage tonen die door de luidspreker worden weergegeven. Als u de geluidskwaliteit (lage tonen) na de installmentie dient te corrigeren, wijzigt u de afstand:tussen de standarden de muur of regelt u het niveau van de lagetonenluidspreker bij in het menu van de television. Meer informatie over het bijregelen van de geluidskwaliteit vindt u in de gebruiksaanwijzing van de tevisie.

3 Zet alle kabeldeksels terug.

Veiligheidsmaatregelen om omvallen te voorkomen

WAARSCHUWING

Neem voldoende maatregelen om te voorkomen dat de standaard omvalt. Als u dit nicht doet, kan de tevisie omvallen en letselveroorzaken.Veranker de tevisie aan een muur, pilar of iets dergelijks om te voorkomen dat deze omvalt.

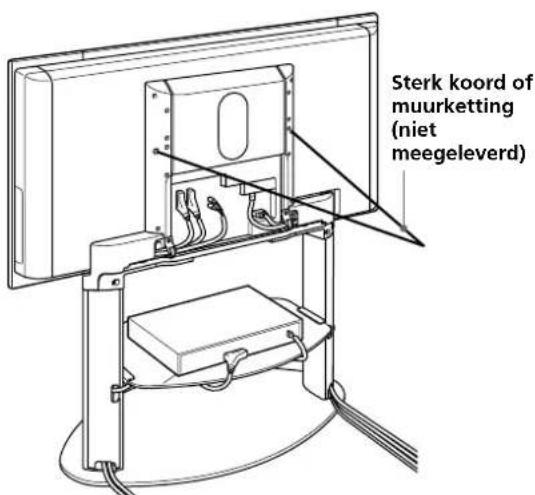

Leg van tevoren een stevig koord of ketting en het muuranker maar.

Bevestig het muuranker aan een stevige muur of pilaar.
Trek het koord of de ketting door beiden openingsen van de verankeringshulpstukken en bevestig het andere uiteinde van het koord of de ketting aan het muuranker.

Technische gegevens

		SU-PF3M SU-PF3L

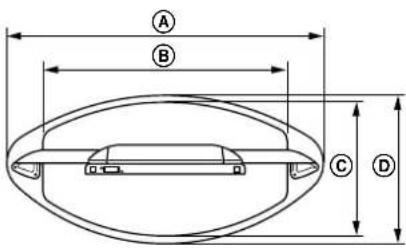

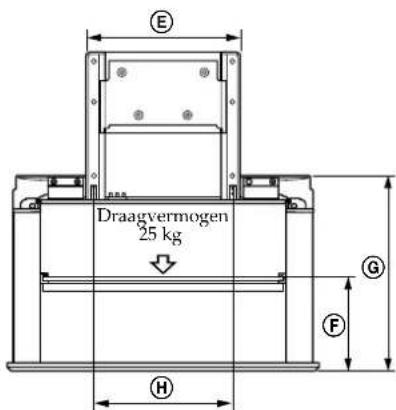

Afmetingen: A mm B 712 852	975	1115
	6	470 470
	D	500 520
	E	524 524
	F	327 327
	G	691 691
	H	480 480
	I	115 115
	J	1104 1189
	K	234 244
	L	174 184
Gewicht: kg 32 36

LUIDSPREKER

Luidspreker 10 cm (2)
Impedantie 4 Ω
Max. vermogen 50 W

Wijzigingen in ontwerp en technische geevens voorbehonden zonder Voorafgaande kennisgeving.
