| Produkttyp | Schwebender Ständer für Flachbildfernseher |
| Marke | Sony |
| Modell | SUPF3M (SU-PF3M) |
| Abmessungen (SU-PF3M) | 1104 mm (Breite) × 480 mm (Tiefe) × 234 mm (Höhe) |
| Gewicht (SU-PF3M) | 32 kg |
| Abmessungen (SU-PF3L) | 1189 mm (Breite) × 480 mm (Tiefe) × 244 mm (Höhe) |
| Gewicht (SU-PF3L) | 36 kg |
| Material | Gehärtetes Glas und Metall |
| Integrierter Lautsprecher | Subwoofer, 10 cm Element, Impedanz 4 Ω, maximale Leistung 50 W |
| Glasablage | Ja, abnehmbar |
| Installation | Nur für autorisierte Sony-Vertreter, mindestens zwei Personen erforderlich |
| Kompatibilität | Sony Fernseher KDL-W40A12U, KDE-W50A12U, KLV-W40A10E, KE-W50A10E |
| Kippsicherheit | Wandverankerung erforderlich (mitgelieferte Kette oder Seil nicht im Lieferumfang) |
| Pflege und Reinigung | Weiches, trockenes Tuch; hartnäckige Flecken mit einem leicht mit verdünntem Reinigungsmittel getränkten Tuch, dann mit einem trockenen Tuch abwischen |
| Nutzungshinweise | Nicht anlehnen, bei Rissen nicht verwenden, Lüftung des Fernsehers nicht blockieren |
| Recycling | Nicht mit dem Hausmüll entsorgen, an einer Sammelstelle für Elektro- und Elektronikgeräte abgeben |
Häufig gestellte Fragen - SUPF3M SONY
Benutzerfragen zu SUPF3M SONY
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Halter für elektronisches gerät kostenlos im PDF-Format! Finden Sie Ihr Handbuch SUPF3M - SONY und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SUPF3M von der Marke SONY.
BEDIENUNGSANLEITUNG SUPF3M SONY
Gebrauchsanweisung DE
Instructies NL
Instruções PT
Instruksjoner NO
Mode d'emploi FR
Istruzioni IT
SU-PF3M/SU-PF3L

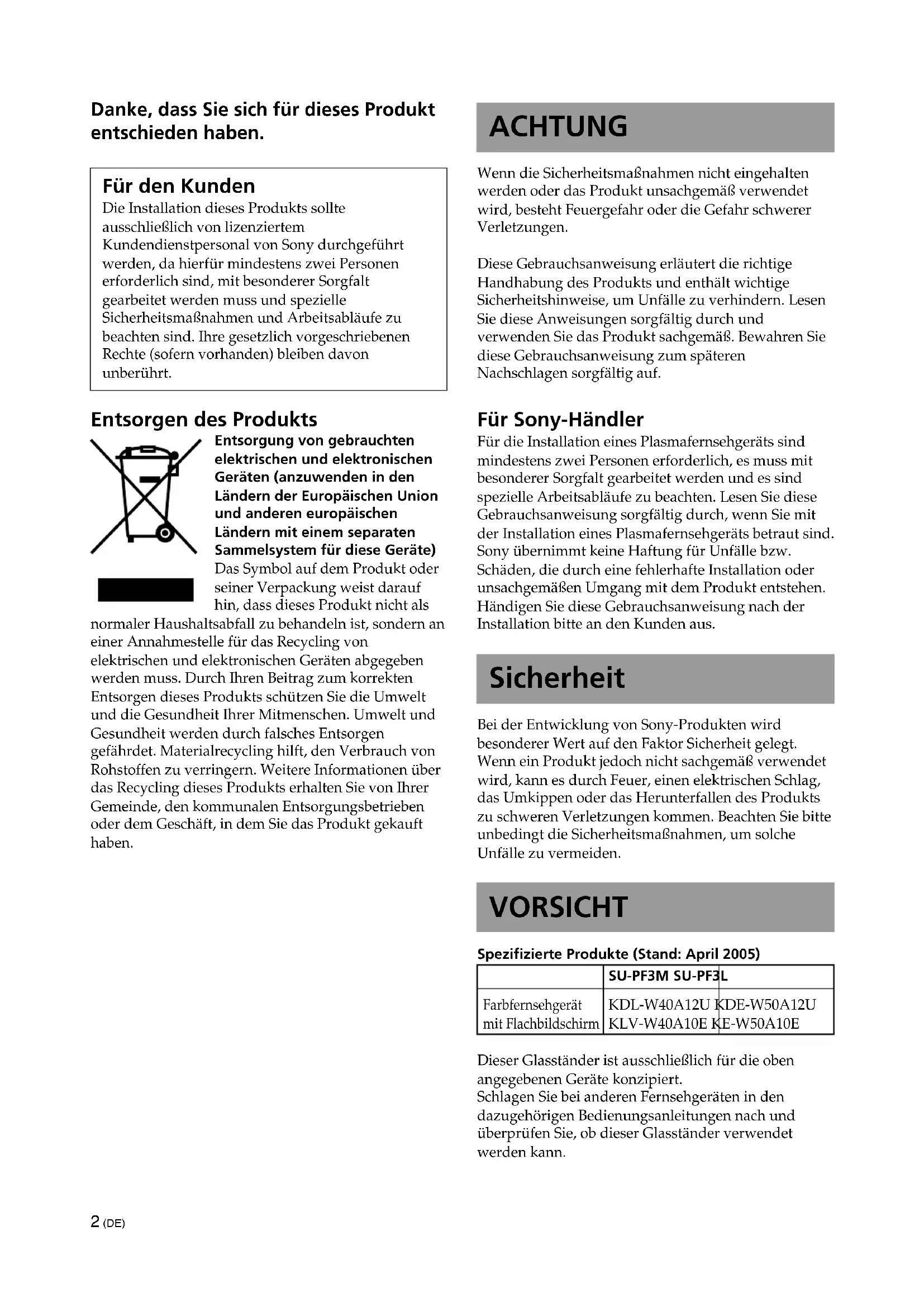

Danke, dass Sie sich für diesen Produkt entschieden haben.
FürdenKunden
Die Installation theses Produkte sollte ausschließlich von lizenziertem Kundendienstpersonal von Sony durchgeführt werden, da hierfür mindestens zwei Personen erforderlich sind, mit besonderer Sorgfalt garbeitet werden muss und spezielle Sicherheitsmaßnahmen und Arbeitsabläufe zu beachten sind. Ihr gesetzlich vorgeschrieben Rechte (sofern vorhanden) bleiben davon unberührt.
Entsorgen des Produkts
Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)
Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als
normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen theses Produkts schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling这些东西 Produktions erhalten Sie von ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.
ACHTUNG
Wenn die Sicherheitsmaßnahmen nicht eingehalten werden oder das Produkt unsachgemäß verwendet wird, besteht Feuergefahr oder die Gefahr schwerer Verletzungen.
These Gebrauchsanweisung erläutert die richtige Handhabung des Produkts und enthalt wichtige Sicherheitshinweise, um Unfälle zu verhindern. Lesen Sie diese Anweisungen sorgfältig durch und verwenden Sie das Produkt sachgemäß. Bewahren Sie diese Gebrauchsanweisung zum späteren Nachschlagen sorgfältig auf.
Für Sony-Handler
Für die Installation eines Plasmafernsehgeräts sind mindestens zwei Personen erforderlich, es muss mit besonderer Sorgfalt garbeitet werden und es sind spezielle Arbeitsabläufe zu beachten. Lesen Sie diese Gebrauchsanweisung sorgfältig durch, wenn Sie mit der Installation eines Plasmafernsehgeräts betraut sind. Sony übernimmt keine Haftung für Unfälle bzw. Schaden, die durch eine fehlerhafte Installation oder unsachgemäß Umgang mit dem Produkt entstehen. Handigen Sie diese Gebrauchsanweisung nach der Installationitte an den Kunden aus.
Sicherheit
Bei der Entwicklung von Sony-Produkten wird besonderer Wert auf den Faktor Sicherheit gelegt. Wenn ein Produkt jedoch nicht sachgemäß verwendet wird, kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Produkts zu schweren Verletzungen kommt. Beachten Sieitte unbedingt die Sicherheitsmaßnahmen, um solche Unfälle zu vermeiden.
VORSICHT
Spezifizierte Produkte (Stand: April 2005)
| SU-PF3M SU-PF3L | |
| Farbfernsehgerät mit Flachbildschirm | KDL-W40A12U KDE-W50A12U KLV-W40A10E KE-W50A10E |
Dieser Glasständer ist ausschließlich für die oben angegebenen Geräte konzipiert.
Schlagen Sie bei anderen Fernsehgeräten in den dazugehörigen Bedienungsanleitungen nach und überprüfen Sie, ob dieser Glasständer verwendet werden kann.
ACHTUNG
Bitte beachten Sie unbedingt die folgenden Sicherheitsmaßnahmen! Andernfalls kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Geräts zu schweren oder gar tödlichen Verletzungenkommen.
Die Installation theses Produkts sollte ausschließlich von lizenziertem Kundendienstpersonal von Sony durchgeführt werden.
Bei der Installation durch nicht lizenziertes Personal besteht die Gefahr schwerer Verletzungen, Denn das Fernsehgeber und der Ständer sind sehr schwer.
Lehnen und hängen Sie sich nicht an den Ständer.
Andernfalls konnte der Ständer umkippen und Sie konnten sich verletzen.
Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Ständers zu verhindern.
Andernfalls kann das Fernsehgerät umkippen und Verletzungen verursachen. Verankern Sie das Fernsehgerät an einer Wand oder einem Pfeiler usw., damit es nicht umkippen kann.
Stellen Sie den Ständer unbedingt auf einer stabilen und ebenen Bodenfläche auf.
Achten Sie beim Aufstellen des Glasständers daraufuf, dass dieser nicht geneigt stehen. Andernfalls kann der Ständer umkippen oder das Fernsehgerät kann herunterfallen. Dabei besteht die Gefahr von Verletzungen.
Wenn Sie den Ständer auf einer weichen Oberfläche, wie z. B. einer Matte oder einem Teppich, aufstellen, legen Sie eine feste Platte unter den Ständer.
Verwenden Sie den Ständer nicht, wenn Sprünge zu sehen sind.
Verwenden Sie den Glasständer nicht, wenn das Glas Sprunge zeigt. Das Glas konnte springen, so dass das Fernsehgerät herunterfällt, und der Ständer konnte umkippen. Dabei besteht die Gefahr von Verletzungen.
Ständer mit Sprungen im Glas
Lehnen und hängen Sie sich nicht an das Fernsehgerät, wenn das Fernsehgerät auf dem Glasständer montiert ist.
Andernfalls kann der Ständer umkippen oder das Fernsehgerät kann herunterfallen. Dabei besteht die Gefahr schwerer oder gar tölicher Verletzungen.
Blockieren Sie nicht die Luftungsöffnung am Fernsehgerät.
Wenn Sie die Luftungsöffnung abdecken (zum Beispiel mit einem Tuch), kann es im Inneren des Geräts zu einem Wärnestau kommt, der ein Feuer auslösen kann.
Achten Sie darauf, das Netzkabel und die Verbindungskabel nicht einzuklemen.
-
Achten Sie darauf, das Netzkabel und die Verbindungskabel bei der Installation des Fernsehgeräts auf dem Ständer nicht einzukommen. Wenn das Netzkabel oder die Verbindungskabel beschädigt werden, besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
-
Tr eten Sie nicht auf das Netzkabel oder die Verbindungskabel, wenn Sie den Glasständer tragen. Das Netzkabel oder die Verbindungskabel konnten beschädigt werden. In dieser Fall besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
VORSICHT
Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von Verletzungen oder Sachschäden.
Montieren Sie auf dem Ständer ausschließlich die angegebenen Geräte.
Dieser Ständer ist ausschließlich für die angegebenen Geräte konzipiert. Wenn Sie andere als die angegebenen Geräte darauf montieren, kann der Ständer umkippen oder springen und es besteht Verletzungsgefahr.
Befestigen Sie das Fernsehgerät unbedingt sicher am Ständer.
Befestigen Sie das Fernsehgerät mit den mitgelieferten Schrauben am Glasständer. Wenn das Fernsehgerät nicht sicher montiert wird, kann es herunterfallen oder der Ständer kann umkippen und Verletzungen verursachen.
Üben Sie keinen Druck auf das Glas aus und stoßen Sie nicht dagegen.
Stützen Sie sich bei der Installation des Fernsehgeräts nicht auf dem Ständer ab. Stoffen Sie nicht mit harten Gegenständen, wie z. B. einem Schraubenzieher, an den Ständer. Das Glas kann springen und Verletzungen verursachen.
Wenn Sie den Glasständer/TRagen
Wenn Sie versuchen, den Glasständer allein umzustellen, oder damit nicht die erforderlichen Sicherheitsmaßnahmen beachten, kann es zu Verletzungenkommen. Um dies zu vermeiden, gehen Sie unbedingt wie im Folgenden erläutert vor.
- Zum Tragen des Glasständers sind mindestens zwei Personen erforderlich. Nehmen Sie unbedingt zuvor das Fernsehgerät ab.
- Achten Sie darauf, sich nicht die Füffe oder Höhe unter der Bodenplatte einzuklemen.
- Fassen Sie den Ständer beim Tragen nicht am Glasboden bzw. am Tieftonlautsprecher.
Schützen Sie das Glas vor heftigen Stößen.
Dieser Ständer besteht aus geharteten Glas, aber Sie sollenenihn trotzem mit Sorgfalt behandeln. Wenn das Glas springt, kann es zu Verletzungen durch Glassplitter kommt. Beachten Sie deshalb die folgenden Sicherheitsmaßnahmen.
- Stößen Sie nicht gegen das Glas und halten Sie keine scharfkantigen Gegenstände auf das Glas fallen. Setzen Sie das Glas keinen heftigen Stößen aus.
- Kratzen Sie nicht mit spitzen Gegenständen über das Glas und stoffen Sie nicht mit solchen Gegenständen gegenüber das Glas.
Stoßen Sie nicht mit harten Gegenständen, wie z. B. einem Staubsauger, gegen die Glaskanten.
Hinweise zur Installation
Stellen Sie den Ständer auf einer stabilen und ebenen Bodenfläche auf. Stellen Sie den Ständer nicht schrag oder geneigt auf. Befolgen Sie die folgenden Sicherheitsmaßnahmen, um dies zu vermeiden:
- W enn Sie den Ständer auf einer weichen Oberfläche, wie z. B. einer Matte oder einem Teppich, aufstellen, legen Sie eine feste Platte unter den Ständer.
- Stellen Sie den Ständer nicht in der Höhe von Heizungen oder an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist.
- Stellen Sie den Ständer nicht an einem sehr warmen oder feuchten Ort oder im Freien auf.
Hinweise zur Verwendung
Reinigung
Um den Ständer sauber zu halten, wischen Sie ihn gelegentlich mit einem trockenen weichen Tuch ab. Hartnackige Verschmutzungen konnen Sie mit einem Tuch entfernen, das Sie leicht mit einer Lösung aus Wasser und Reinigungsmittel angefeucht haben. Wischen Sie den Bereich anschließend mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Chemikalien wie Verdünnung oder Benzin. Diese konnten die Oberfläche des Ständers angreifen.
Magnetfelder
Das Fernsehgerät enthalt im Laufsprecher einen starken Magneten, der ein Magnetfeld erzeugt. Halten Sie Gegenstände, die empfindlich auf Magnetfelder reagieren, vom Laufsprecher des Fernsehgeräts fern.
Für Sony-Handler
Lesen Sie die oben erläuterten Sicherheitsmaßnahmen sorgfältig durch und beachten Sie bei der Installation, der Wartung, der Überprüfung und der Reparatur des Ständers alle relevanten Sicherheitsmaßnahmen.
Die Installationsarbeiten müssen unbedingt von mindestens zwei Personen ausgeführrt werden.
Zur Installation des Fernsehgeräts auf dem Glasständer sind mindestens zwei Personen erforderlich. Wenn Sie versuchen, das Fernsehgerät allein am Ständer zu montieren, besteht Unfallgefahr und Sie können sich verletzen. Halten Sie Kinder bei der Installation unbedingt fern.
Achten Sie darauf, sich bei der Installation nicht die Höhe oder Finger zu verletzen.
Achten Sie darauf, sich bei der Installation des Fernsehgeräts auf dem Glasständer nicht die Hände oder Finger zu verletzen.
Gehen Sie beim Installieren des Fernsehgeräts unbedingt/genau nach den Anweisungen vor.
Ziehen Sie die Schrauben fest an. Wenn das Fernsehgerät nicht sichere montiert wird, kann es herunterfallen und Verletzungen verursachen.
Überprüfen der mitgelieferten Teile
| Bezeichnung Menge | |
| GlasständerStützenRückwandDie Abbildung zeigt den SU-PF3M.* | 1 |
| Sicherungsschraube für die RückwandM6 x L25 6 | |
| Glasboden | 1 |
| Sicherungsschraube (für den Glasboden) | |
| Kabelbinder | 2 |
| Schraube für KabelbinderTP4 x 16 2 |
Legen Sie vor dem Zusammenbau einen Kreuzschlitzschraubenzieher bereit, der in die oben angegeben Schrauben passt.
* Die Abbildungen zu den Installationsanweisungen zeigen das Modell SU-PF3M.
Zusammenbauendes Glasständers
ACHTUNG
Wenn das Netzkabel unter oder zwischen
irgendwelchen Teilen eingeklemmt wird, kann es zu einem Kurzschluss kommt oder es besteht die Gefahr eines elektrischen Schlags.
Wenn Sie über das Netzkabel oder die Verbindungskabel stolpern, kann der Ständer umkippen und Verletzungen verursichen.
Legen Sie vor der Montage des Fernsehgerats den Aufstellort fest und legen Sie den Ständer auf den Boden.
Da das Fernsehgerät schwer ist, sollen den Sie vor der Montage des Fernsehgeräts den Aufstellort festlegen und den Glasständer auf den Boden legen.
Hinweis
Ziehen und schieren Sie den Glasständer nicht, wenn er auf dem Boden liegt. Andernfalls konnen sich die Gummifüfe von der Bodenplatte des Glasständers lose.
1

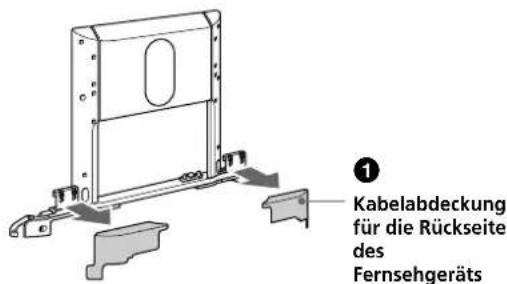

Nehmen Sie die Kabelabdeckungen ab.
Ziehen Sie die Kabelabdeckungen für die Rückseite des Fernsehgerats vom Glasständer ab.

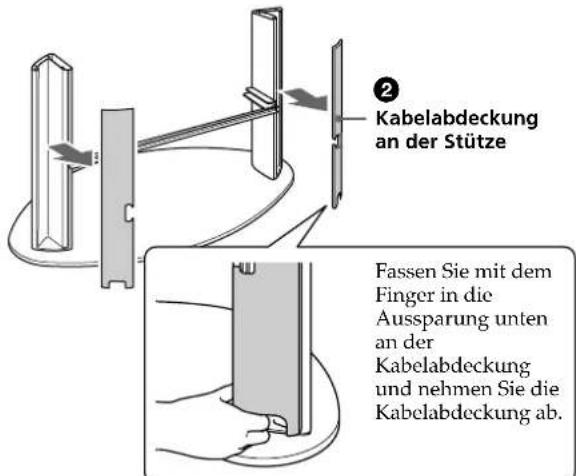

2 Nehmen Sie die Kabelabdeckungen von den Stützen des Glasständers ab.
2

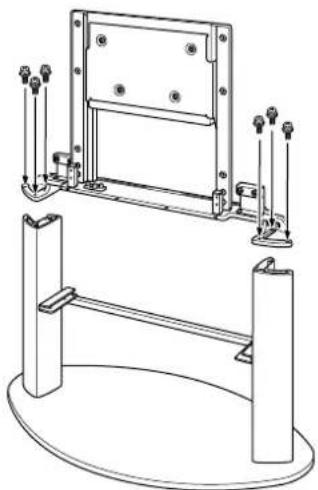

Setzen Sie die Rückwand auf die Stützen und befestigen Sie sie an beiden Seiten mit den mitgelieferten Sicherungsschrauben für die Rückwand.
Montieren eines Fernsehgeräts

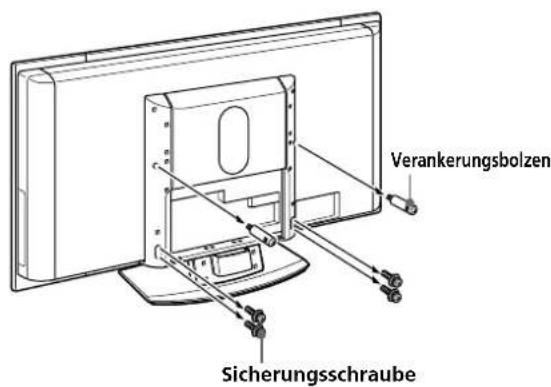

1 Nehmen Sie das Fernsehgerät vom Tischständer ab.
Entfernen Sie die Schrauben, mit denen das Fernsehgerat am Tischständer befestigt ist.

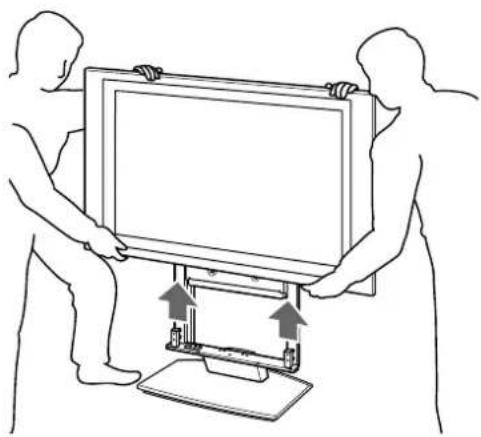

2 Nehmen Sie das Fernsehgerät vom Tischständer ab.

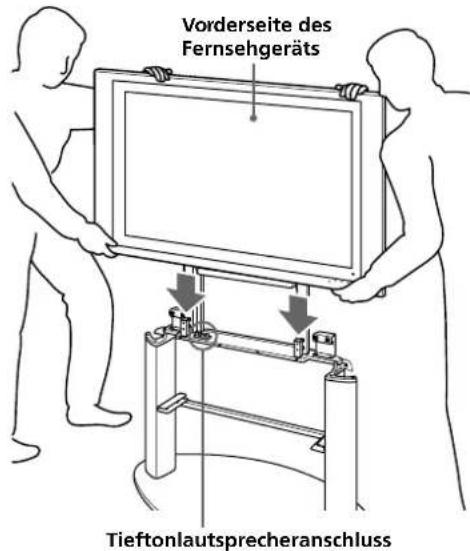

2 Setzen Sie das Fernsehgerät auf den Glasständer.

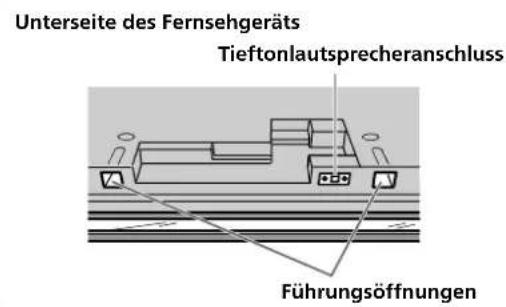

Setzen Sie das Fernsehgerät vorsichtig so auf den Glasständer, dass die Zapfen am Glasständer in die Führungsöffnungen am Fernsehgerät greifen.
Hinweise
- Halten Sie das Fernsehgerät nicht am transparenten Teil unter. Andernfalls konnen Sie sich die Höhe einklommen, wenn Sie das Fernsehgerät auf den Ständer setzen.
- Halten Sie das Fernsehgerät wie in der Abbildung oben gezeigt von vorne. Wenn Sie das Fernsehgerät von hinten halten, konnen Sie sich die Hände oder die Finger zwischen dem Fernsehgerät und dem Ständer einkommen.

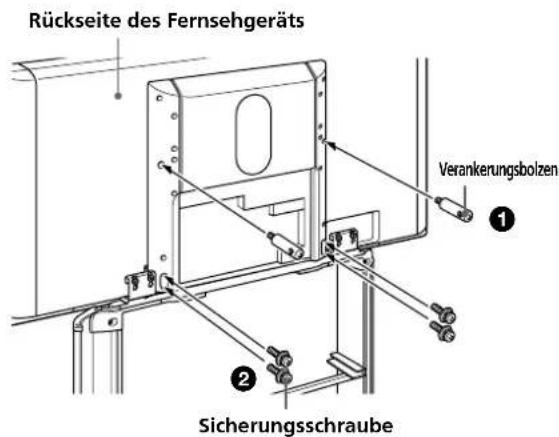

3 Befestigen Sie das Fernsehgerät.
1 Setzen Sie die Verankerungsbolzen, die Sie in Schritt 1 von 1 entfern't haben, an der linken und rechten Stütze der Rückwand in die zweiten Bohrungen von oben ein undziehen Sie sie an, um die Rückseite in der Mitte zu fixieren.
2 Setzen Sie die vier Sicherungsschrauben, die Sie in Schritt 1 von 1 entfernrt haben, in die langlichen Öffnungen unter an den beiden Stützen der Rückwand ein undziehen Sie sie an, um die Rückseite unter zu fixieren.
Hinweise
- Befestigen Sie unbedingt zuerst die Verankerungsbolzen, da sich dann die Sicherungsschrauben für das Fernsehgerät leichter an den Bohrungen aussrichten setzen.
- W enn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 1,5 N·m ein.
Anbringendes Glasbodens

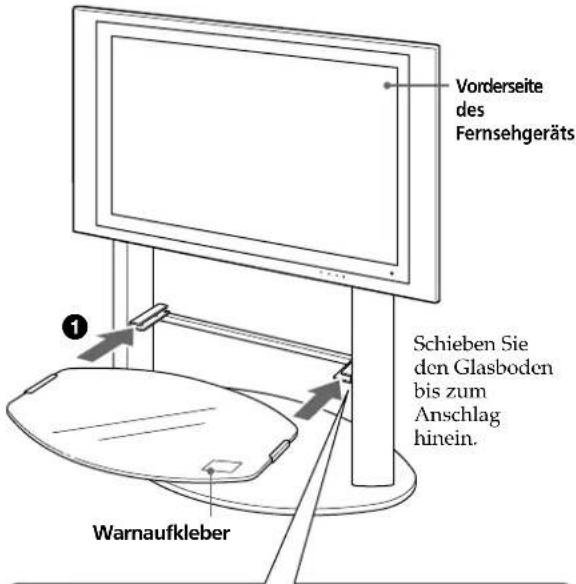

1 Bringen Sie den Glasboden an.
Schieben Sie den Glasboden in die Kerben an den beiden Stützen des Glasständers ein.
Sichern Sie den Glasboden mit den mitgelieferten Sicherungsschrauben (für den Glasboden) wie in der Abbildung unter gezeigt.
Drehen Sie die Sicherungsschrauben so hinein, dass die Seite mit dem Kreuzschlitz wie in der Abbildung links gezeigt nach unten weist.
Hinweise
- Bringen Sie den Glasboden erst an, nachdem Sie das Fernsehgerät auf dem Glasständer montiert haben. Andernfalls stoffen Sie während der Montage möglicherweise mit dem Fernsehgerät gegen das Glas. Dies kann zu Schäden an den Geräten oder zu Verletzungen führen.
- W enn Sie den Glasboden am Glasständer anbringen, muss sich der Warnaufkleber wie in der Abbildung gezeigt vorne rechts befinden.

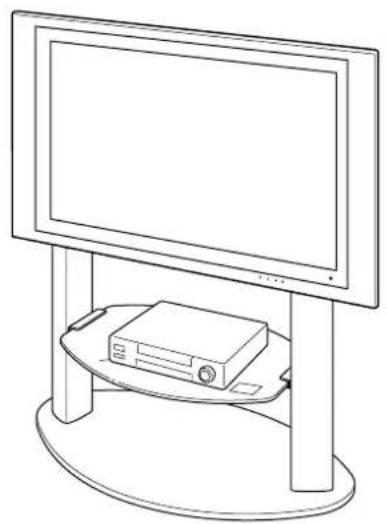

2 Nun können Sie einen Videorecorder, DVD-Player usw. auf den Glasboden stellen.

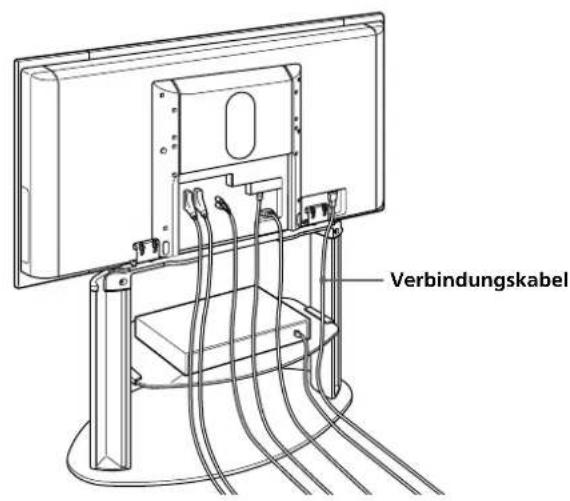

Bündeln der Kabel
1 SchlieBen Sie das Netzkabel und die Verbindungskabel an das Fernsehgerat an.
2 Bündeln Sie das Netzkabel und die Verbindungskabel.

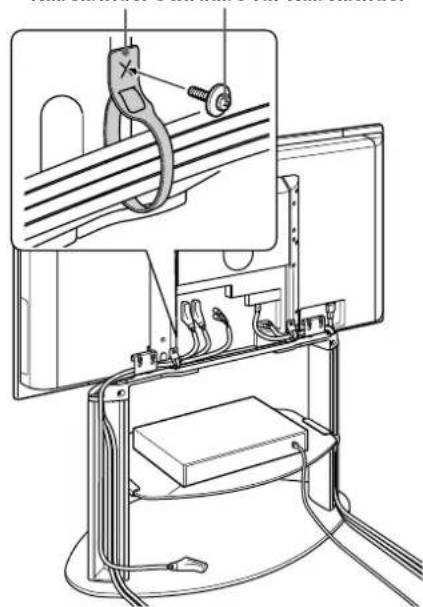

1 Bringen Sie den Kabelbinder mit der mitgelieferten Schraube (TP4 × 16) am Glasständer an und führen Sie die Kabel durch den Kabelbinder.
Kabelbinder Schraube fur Kabelbinder

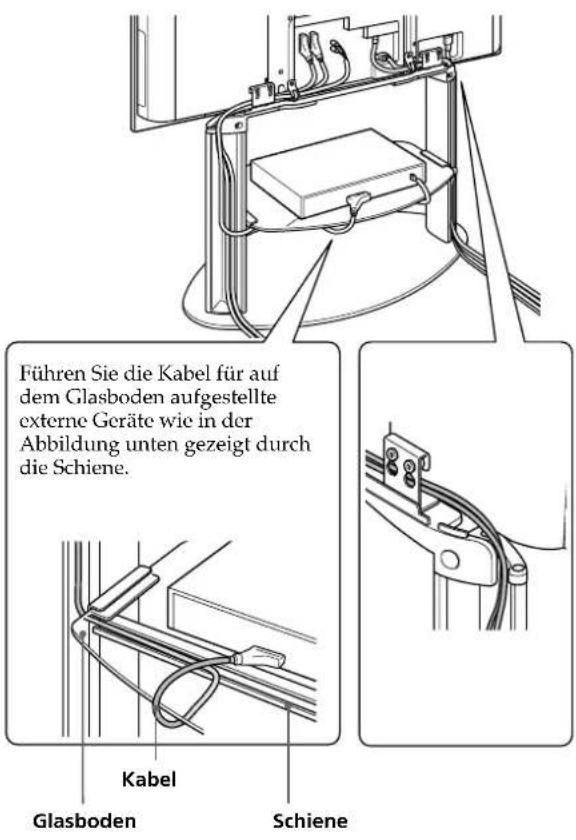

Fuhren Sie die Kabel gleichmäßig verteil durch die Öffnungen offen an der rechten und linken Stütze.

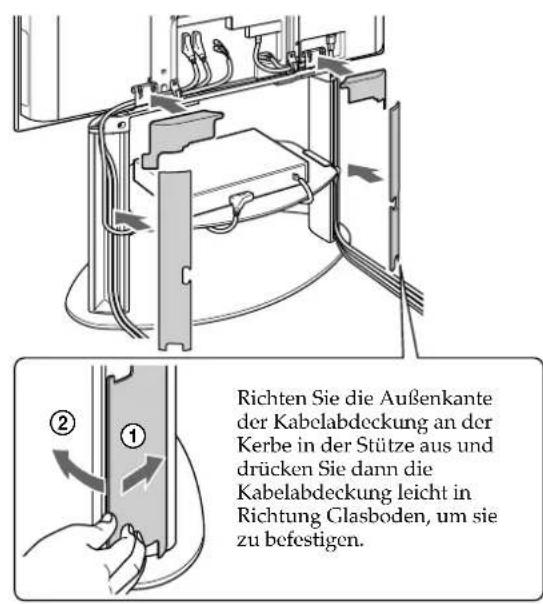

3 Bringen Sie alle Kabelabdeckungen wieder an.
Überprüfen des Tieftonlautsprechers
Dieser Glasständer ist mit einem
Tieftonlautsprecher ausgestattet. Schalten Sie das
Fernsehgerät nach der Montage auf dem
Glasständer ein und überprüfen Sie, ob der
Tieftonlautsprecher ordnungsgemäß
funktioniert. Wenn das Fernsehgerät nicht
richtig installiert ist, ist vom Tieftonlautsprecher
kein Ton zu horen.
Hinweis
Der Abstand zwischen der Wand und dem Fernsehgerät beeinflusst die Basswiedergabe über den Lautsprecher. Wenn Sie nach der Installation die Tonqualität (Bassfrequenzen) verbessern möchten, können Sie den Abstand zwischen dem Ständer und der Wandändern oder den Tieftonlautsprecherpegel über das Menu des Fernsehgerats einstellen. In der Bedienungsanleitung zum Fernsehgerät finden Sie weitere Informationen zum Einstellen der Tonqualität.
Sicherheitsmaßnahmen, um ein Kippen des Geräts zu verhindern
ACHTUNG
Ergreifen Sie unbedingt geeignete Maßnahmen, um ein Umkippen des Ständers zu verhindern. Andernfalls kann das Fernsehgerät umkippen und Verletzungen verursachen. Verankern Sie das Fernsehgerät an einer Wand oder einem Pfeiler usw., damit es nicht umkippen kann.

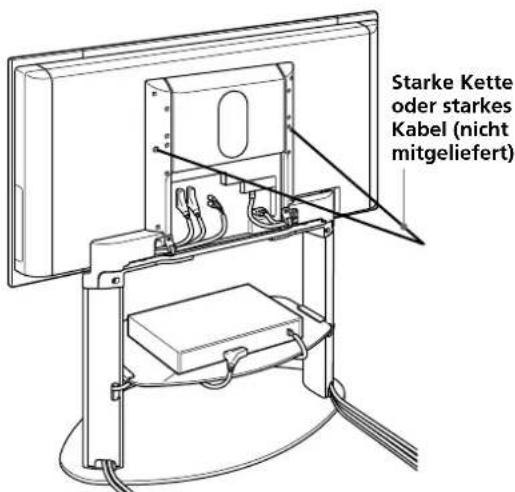

Halten Sie eine starke handelsübliche Sicherungskete oder ein starkes handelsübliches Sicherungskabel sowie einen Maueranker bereit.

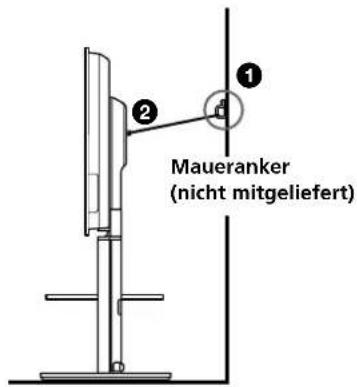

1 Bringen Sie den Maueranker an einer soliden Wand oder einem Pfeiler an.
Ziehen Sie die Sicherungskette oder das Sicherungskabel durch die beiden Osen der Verankerungsbolzen und befestigen Sie dann das andere Ende der Kette oder des Kabels am Maueranker.

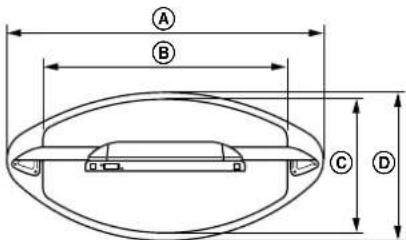

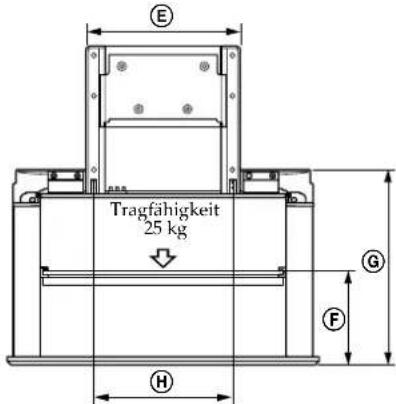

Technische Daten
| SU-PF3M SU-PF3L | |||
| Abmessungen: mm 6712 852 | A | 975 1115 | |
| C | 470 470 | ||
| D | 500 520 | ||
| E | 524 524 | ||
| F | 327 327 | ||
| G | 691 691 | ||
| H | 480 480 | ||
| I | 115 115 | ||
| J | 1104 1189 | ||
| K | 234 244 | ||
| L | 174 184 | ||
| Gewicht: kg 32 36 | |||
LAUTSPRECHER
Lautsprechereinheit 10 cm (2)
Impedanz 4Ω
Max.Leistung 50W
Änderungen, die dem technischen Fortschriftdienen, bleiben vorbehalten.
