GEBRUIKSAANWIJZING KS 305 Plus METABO

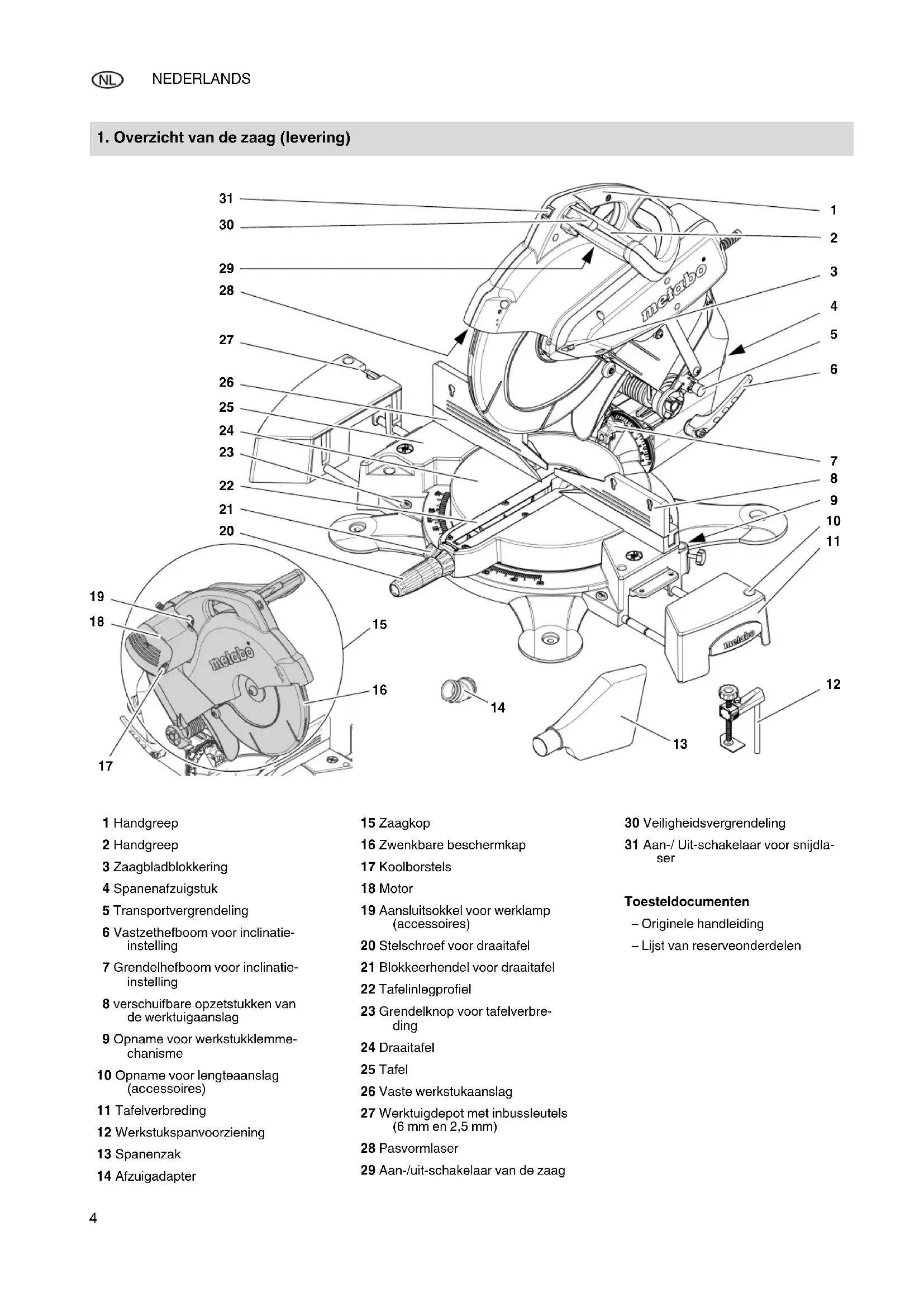

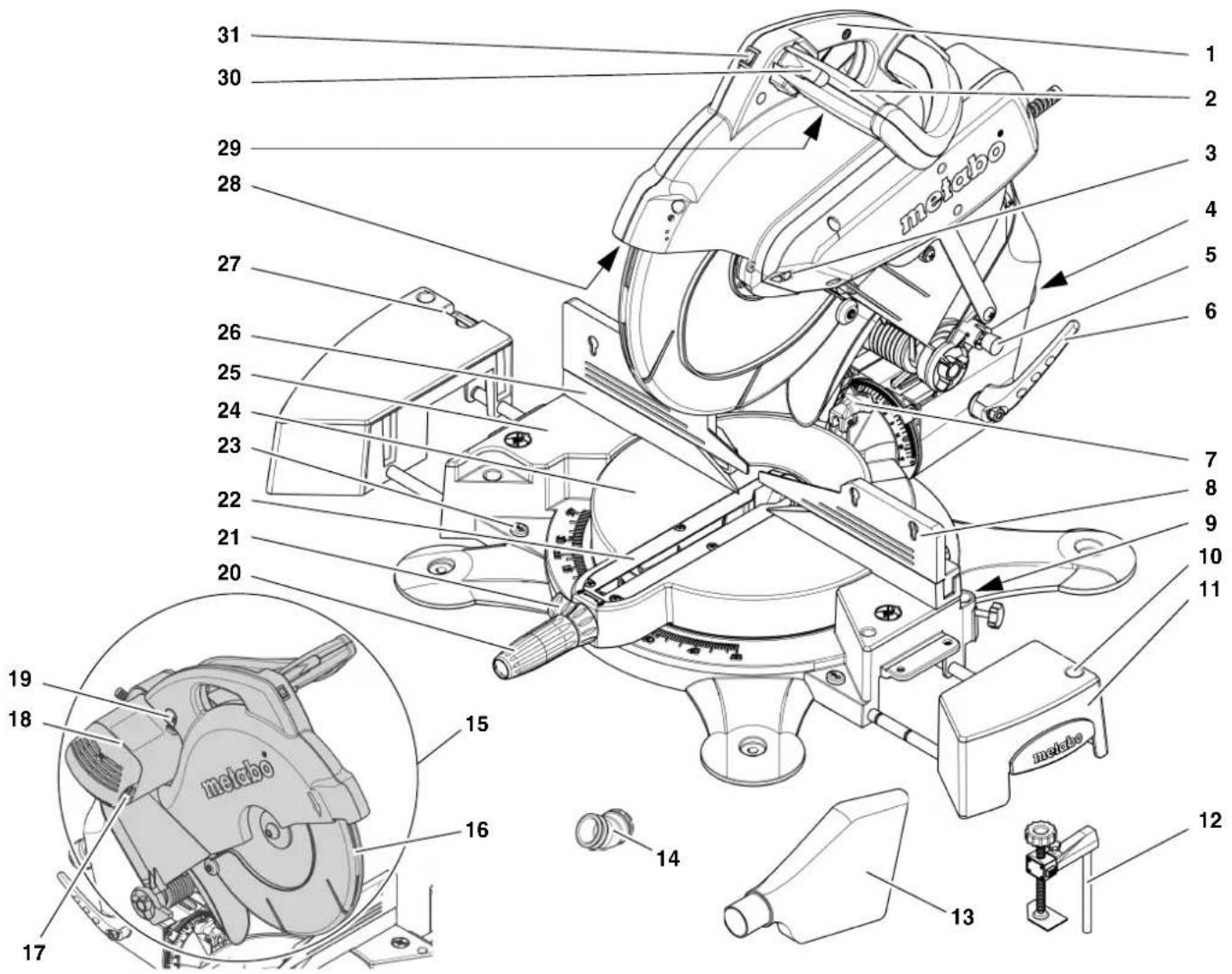

1. Overzicht van de zaag (levering)

31 30 29 28 27 26 25 24 23 22 21 20 19 18 metabo 15 16 14 13 12 11 10 9 8 7 6 5 4 3 2 1

1 Handgreep
2 Handgreep
3 Zaagbladblokkering
4 Spanenafzuigstuk
5 Transportvergrendeling
6 Vastzethefboom voor inclinatie-instelling
7 Grendelhefboom voor inclinatie-instelling
8 verschuifbare opzetstukken van de werktuigaanslag
9 Opname voor werkstukklemme- chanisme
10 Opname voor lengteaanslag (accessoires)
11 Tafelverbreding
12 Werkstukspanvoorziening
13 Spanenzak
14 Afzuigadapter

15 Zaagkop
16 Zwenkbare beschermkap
17 Koolborstels
18 Motor
19 Aansluitsokkel voor werklamp (accessoires)
20 Stelschroef voor draaitafel
21 Blokkeerhendel voor draaitafel
22 Tafelinlegprofiel
23 Grendelknop voor tafelverbre- ding
24 Draaitafel
25 Tafel
26 Vaste werkstukaanslag
27 Werktuigdepot met inbussleutels (6 mm en 2,5 mm)
28 Pasvormlaser
29 Aan-/uit-schakelaar van de zaag

30 Veiligheidsvergrendeling

31 Aan-/ Uit-schakelaar voor snijdla- ser

Toesteldocumenten

• Originele handleiding
• Lijst van reserveonderdelen

Inhoud

1. Overzicht van de zaag (levering)...... 4

2. Lees deze tekst voor u begint! 5

3. Veiligheid .... 5

3.1 Voorgeschreven gebruik van het systeem ....5

3.2 Algemene veiligheidsvoorschriften ....5

3.3 Symbolen op het apparaat......7

3.4 Veiligheidsvoorzieningen......7

1. Plaatsing en transport ...... 8

4.1 Opstelling 8

4.2 Tafelverbreding monteren .....8

4.3 Transport....9

1. Bijzondere productkenmerken...... 9

2. Ingebruikneming ...... 9

6.1 Zaagselopvangzak monteren .....9

6.2 Werkstukspaninrichting monteren ....9

6.3 Netaansluiting....9

1. Bediening.... 10

7.1 Snijdlaser gebruiken....10

7.2 Versteksneden ......10

7.3 Schuine sneden....11

7.4 Dubbele versteksneden......11

7.5 Snijdafmetingen voor verschillende sneden....12

1. Service en onderhoud ...... 12

8.1 Zaagblad vervangen......12

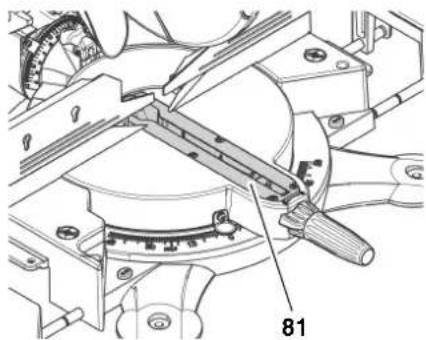

8.2 Inlegprofiel vervangen .....13

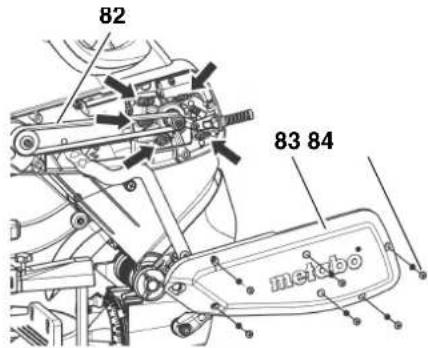

8.3 Aandrijfriem spannen....13

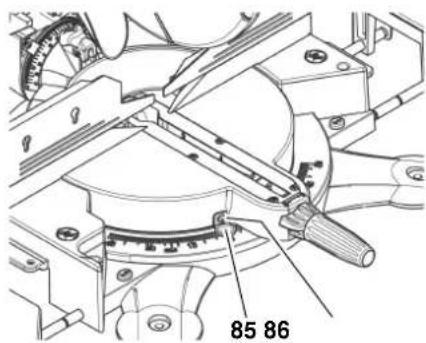

8.4 Bijregelen ......13

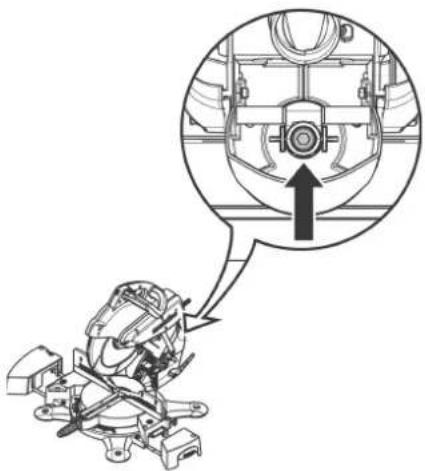

8.5 Inclinatieklemming bijstellen .....14

8.6 Koolborstels controleren en vervangen....15

8.7 Het apparaat reinigen .....15

8.8 Apparaat opbergen....15

8.9 Onderhoud 15

1. Tips en trucs.... 15

2. Beschikbare accessoires ..16/61

3. Reparatie.... 16

4. Milieubescherming ..... 16

5. Problemen en storingen..... 16

6. Technische gegevens...... 17

2. Lees deze tekst voor u begint!

Deze gebruikershandleiding werd zo op-gesteld dat u snel en veilig met uw machi-ne kunt werken. Hieronder vindt u een

korte uitleg over hoe u de gebruikershand- leiding moet lezen:

- Lees de handleiding helemaal door voor u de machine in gebruik neemt. Vooral het hoofdstuk „Veiligheidsvoorschriften“ verdient uw aandacht.

- Deze handleiding richt zich tot personen met fundamentale technische kennis in de omgang met apparaten zoals dat hier beschreven. Wanneer u geen ervaring zou hebben met dergelijke apparatuur, doe dan eerst een beroep op de hulp van ervaren personen.

- Bewaar alle bij dit apparaat geleverde documenten, zodat u en alle andere gebruikers zich indien nodig kunt informeren. Bewaar het aankoopbewijs voor eventuele garantieclaims.

- Als u het apparaat uitleent of doorverkoopt, moet u alle meegeleverde documentatie van het apparaat meegeven.

- De fabrikant wijst alle verantwoordelijkheid af voor schade die ontstaat door niet-inachtneming van deze handleiding.

De informatie in deze handleiding wordt als volgt gekenmerkt:

Gevaar!

Waarschuwing voor lichamelijk letsel of milieuschade.

Gevaar voor elektrische schok!

Waarschuwing voor lichamelijke letsels door elektrische schok.

Intrekrisico!

Waarschuwing voor lichamelijk letsel door meetrekken van lichaamsdelen of kledingstukken.

Attentie!

Materièle schade.

Opmerking:

Aanvullende informatie.

– Cijfers op afbeeldingen ( 1, 2, 3, ...)

• benoemen de verschillende onder- delen;
• zijn doorlopend genummerd;
  – hebben betrekking op de overeenkomstige cijfers tussen haakjes (1), (2), (3) ... in de bijbehorende tekst.
• Instructies voor handelingen, waarbij op de volgorde moet worden gelet, zijn doorgenummerd.
• Instructies voor handelingen met willekeurige volgorde hebben een punt als opsommingsteken.
• Lijsten zijn gekenmerkt met een streep.

3. Veiligheid

3.1 Voorgeschreven gebruik van het systeem

Het apparaat is geschikt voor langs- en dwarssneden, schuine sneden, versteksneden en dubbelversteksneden.

Er mogen alleen materialen worden bewerkt waarvoor het desbetreffende zaagblad geschikt is (toegelaten zaagbladen zie "Leverbare accessoires").

De toegelaten afmetingen van de werkstukken mogen niet overschreden worden (zie hoofdstuk "Bediening").

Werkstukken met ronde of onregelmatige doorsnede zoals brandhout mogen niet worden gezaagd, omdat ze tijdens het zagen niet veilig kunnen worden vastgezet. Bij het smalkantzagen van vlakke werkstukken moet een geschikte aanslaghulp gebruikt worden om een veilige geleiding te garanderen.

Elk ander gebruik is verboden. Niet toegelaten gebruik, wijzigingen aan het apparaat of het gebruik van onderdelen die niet goedgekeurd zijn door de fabrikant kunnen onvoorspelbaar persoonlijk letsel veroorzaken!

3.2 Algemene veiligheidsvoorschriften

Neem absoluut ook het afzonderlijke document "Veiligheidsvoorschriften" in acht!

• Houdt u zich bij gebruik van dit toestel aan de volgende veiligheidsvoorschriften om gevaar voor personen of materiële schade te voorkomen.
• Houdt u zich aan de bijzondere veiligheidsvoorschriften in de betreffende hoofdstukken.

- Houdt u zich eventueel aan de wettelijke richtlijnen of ongevalpreventievoorschriften inzake de omgang met afkortzagen.

Algemeen gevaar!

• Houd uw werkplek op orde – een onordelijke werkplek kan ongevallen tot gevolg hebben.
• Wees aandachtig. Let op wat u doet. Ga verstandig te werk. Gebruik de machine niet wanneer u niet geconcentreerd bent.
• Houd rekening met omgevingsinvloeden. Zorg voor goede verlichting.
• Zorg voor een goede lichaamshouding. Zorg ervoor dat u op een stevige ondergrond staat en let er vooral op dat u altijd goed in evenwicht bent.
• Gebruik het toestel niet in de nabijheid van ontvlambare vloeistoffen of gas-sen.
• Het apparaat mag alleen ingeschakeld en gebruikt worden door personen die vertrouwd zijn met afkortzagen en de gevaren bij de omgang ermee.

Personen beneden de 18 jaar mogen met deze werktafel slechts werken in het kader van een beroepsopleiding en onder het voortdurend toezicht van een ervaren docent.

- Let erop dat er zich geen onbevoegde personen, voornamelijk kinderen, in de gevarenzone begeven. Zorg ervoor dat geen andere personen de machine of het snoer kunnen aanraken.

- Vermijd overbelasting – belast de werktafel niet zwaarder dan in de technische gegevens is aangegeven.

Gevaar door elektrische

stroom!

- Laat de werktafel niet in de regen staan.

Gebruik de werktafel niet in een vochtige of natte omgeving.

Vermijd dat u tijdens werkzaamheden met dit toestel in contact komt met ge-aarde elementen zoals radiatoren, bui- zen, ovens, koelkasten.

- Gebruik het snoer niet voor doeleinden waarvoor het niet bedoeld is.

Verwondingsgevaar aan bewedelen!

• Neem dit toestel nooit in gebruik zonder gemonteerde veiligheidsvoorzieningen.
• Houd steeds voldoende afstand van het zaagblad. Gebruik desnoods geschikte invoerhulpmiddelen. Houd tijdens het gebruik voldoende afstand van aangedreven onderdelen.
• Wacht tot het zaagblad stilstaat vooraleer u kleine werkstukdelen, houtresten enz. verwijdert uit het werkbereik.
• Zaag alleen werkstukken die groot genoeg zijn, zodat ze bij het zagen veilig vastgeklemd kunnen worden.
• Rem het uitlopende zaagblad niet af door er aan de zijkant tegenaan te drukken.
• Controleer of het apparaat gescheiden is van het stroomnet alvorens onderhoudswerkzaamheden uit te voeren.
• Zorg dat er zich bij het inschakelen (bijvoorbeeld na onderhoudswerkzaamheden) geen montagegereedschap of losse onderdelen meer in het toestel bevinden.
• Trek de netstekker uit, wanneer u het apparaat niet gebruikt.

Gevaar voor snijwonden, ook htopstaand snijwerktuig!

• Trek veiligheidshandschoenen aan als u snijwerktuigen moet vervangen.
• Bewaar de zaagbladen zo dat niemand zich eraan kan verwonden.

Gevaar door terugslaan van de op (zaagblad blijft in het werk-angen en de zaagkop schiet omhoog)!

• Let erop dat het gebruikte zaagblad geschikt is voor het materiaal van het werkstuk.
• Houd de handgreep stevig vast. Op het moment dat het zaagblad in het werkstuk dringt, is het terugslaggevaar bijzonder groot.
• Gebruik voor het zagen van dunne werkstukken of werkstukken met dunne wanden uitsluitend zaagbladen met fijne tanding.
• Zorg ervoor dat de zaagbladen steeds scherp zijn. Zorg dat stompe zaagbladen onmiddellijk worden vervangen. Er bestaat verhoogd terugslaggevaar,

wanneer een stompe zaagtand in het oppervlak van het werkstuk blijft han-gen.

• Zet het werkstuk nooit "op z'n smalle kant" (tijdens het schaven).
• Controleer in geval van twijfel de werkstukken op vreemde voorwerpen (bijvoorbeeld spijkers of schroeven).
• Zaag nooit verschillende stukken – ook geen bundels met verschillende aparte stukken tegelijk. Er is gevaar voor lichamelijk letsel als aparte stukken zonder steun door het zaagblad worden gegrepen.

Intrekrisico!

• Let erop dat tijdens het bedrijf geen lichaamsdelen of kledingstukken door roterende onderdelen kunnen worden vastgegrepen en ingetrokken (geen dassen, geen handschoenen, geen kledingsstukken met wijde mouwen dragen; bij lange haren in ieder geval een haarnet gebruiken).
  • Zaag nooit werkstukken waaraan zich

- t o u w e n

• snoeren
• banden
• k a b e l s o f
• draden bevinden of die dergelijke materialen bevatten.

Gevaar door onvoldoende per- ke veiligheidsuitrusting!

• Draag oordoppen.
• Draag een veiligheidsbril.
• Draag een stofmasker.
  • Draag aangepaste werkkledij.
  • Draag antislipschoenen.

Gevaar door zaagsel!

• Sommige soorten zaagsel (bijvoorbeeld van eiken-, beuken- en essen-hout) kunnen bij inademing kankerver-wekkend zijn. Werk uitsluitend met aangesloten afzuiginstallatie. De afzuiginstallatie moet voldoen aan de in de technische gegevens vermelde waarden.
• Zorg ervoor dat tijdens het werken zo weinig mogelijk houtstof vrijkomt:

- houtstofafzettingen in het werkbereik verwijderen (niet wegblazen!);

• lekken in de afzuiginstallatie herstellen;
• Zorg voor een goede verluchting.

Gevaar door technische wijzien aan de machine of het gebruik onderdelen die niet door de fabriodegekeurd zijn; die kunnen onbelbaar persoonlijk letsel verken!

• Monteer deze werktafel zoals aangegeven in de gebruiksaanwijzing.
• Gebruik hiervoor uitsluitend onderdelen die door de fabrikant vrijgegeven werden. Dat geldt in het bijzonder voor:
• Zaagbladen (bestelnummers zie "Leverbare toebehoren);
• Veiligheidsvoorzien ingen (Voor de bestelnummers, zie de lijst met reserveonderdelen).
• Breng aan deze onderdelen geen wijzigingen aan.
• Neem het op het zaagblad aangegeven maximumtoerental in acht.

Gevaar door gebreken aan het aat!

• Zorg dat het toestel evenals het toebehoren goed onderhouden worden. Neem hierbij de onderhoudsvoorschriften in acht.
• Controleer de machine voor het in- schakelen telkens op eventuele be- schadigingen: voor elk gebruik moet de goede werking van de veiligheids- inrichtingen en van licht beschadigde onderdelen zorgvuldig gecontroleerd worden. Controleer of de scharnieren- de onderdelen correct functioneren en niet klemmen. Alle onderdelen moeten correct gemonteerd zijn en aan alle voorwaarden voldoen om een feilloze bediening van het toestel te garande- ren.
• Gebruik geen beschadigde of vervormde zaagbladen.
• Laat beschadigde beveiligingen of onderdelen deskundig en door een gekwalificeerde vakman herstellen of vervangen. Laat beschadigde schakelaars in een reparatiedienst vervangen. Gebruik dit toestel niet, wanneer u de schakelaar niet kan in- en uitschakelen.
• Zorg ervoor dat er zich geen oliën of vetten op de handgrepen bevinden en dat ze droog blijven.

Gevaar door lawaai!

• Draag oordoppen.
• Let er om geluidsreducerende redenen op dat het zaagblad niet is kromgetrokken. Een kromgetrokken zaagblad zorgt voor aanzienlijk meer trillingen. Dit betekent lawaai.

Gevaar door laserstraling!

Laserstralen kunnen zware verwondingen aan het oog veroorzaken. Kijk nooit in de laseruittreding.

3.3 Symbolen op het apparaat

Gevaar!

Het negeren van de volgende waarschuwingen kan zware verwondingen en materiële schade tot gevolg hebben.

Symbolen op het apparaat

Laser class 2 EN 60825-1: 1994 + A1+A2 P < 0,9mW λ = 650nm 32

33

32 Waarschuwing voor laserstraling Laserklasse 2: niet in de straal kij- ken!
33 Gecontroleerde veiligheid, TÜV (niet bij KS 305 Plus, 120 V)
34 Waarschuwing voor een risicopunt
35 Niet naar het zaagblad grijpen
36 Gebruik het apparaat niet in een vochtige of natte omgeving.
37 Handleiding lezen
38 Draag veiligheidsbril en oordoppen.

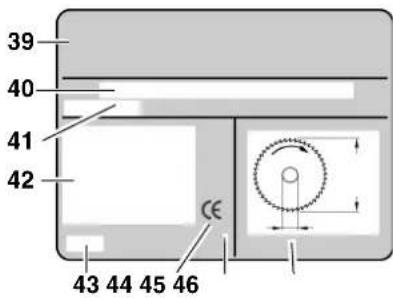

Gegevens op het typeplaatje

39 40 41 42 CE 43 44 45 46

39 Fabrikant
40 Artikelnummer en serienummer
41 Apparaatbenaming
42 Motorgegevens (zie ook "Technische gegevens")
43 Bouwjaar
44 CE-kenmerk – Dit apparaat beant- woordt aan de EU-richtlijnen over- eenkomstig de conformiteitsverklar- ring
45 Afvoersymbool – Toestel kan via de fabrikant worden afgevoerd
46 Afmetingen van toegelaten zaagbladen

3.4 Veiligheidsvoorzieningen

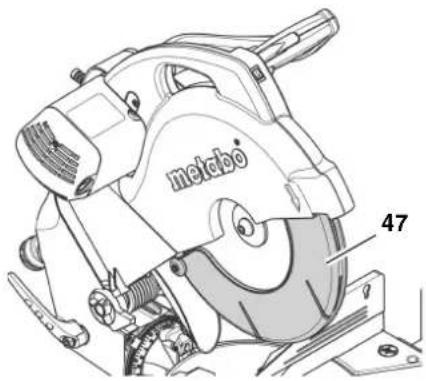

De zwenkende beschermkap beschermt tegen onvrijwillig contact met het zaagblad en tegen rondvliegende spaanders.

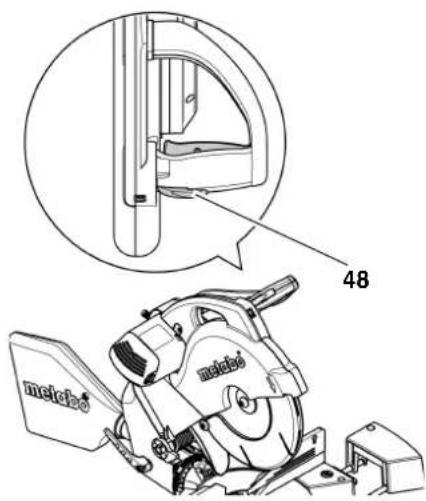

Veiligheidsvergrendeling(48)

De veiligheidsvergrendeling blokkeert de beweeglijke pendelbeschermkap: het zaagblad blijft afgedekt en de kapzaag kan niet worden neergelaten, zolang de veiligheidsvergrendeling niet opzij is ge-zwenkt.

meteké 48

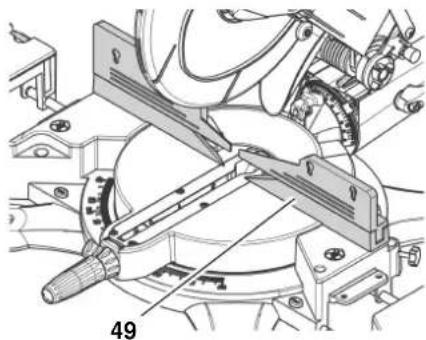

Werkstukaanslag (49)

De werkstukaanslag voorkomt dat een werkstuk bij het zagen kan worden bewo-gen. De werkstukaanslag moet tijdens het gebruik altijd gemonteerd zijn.

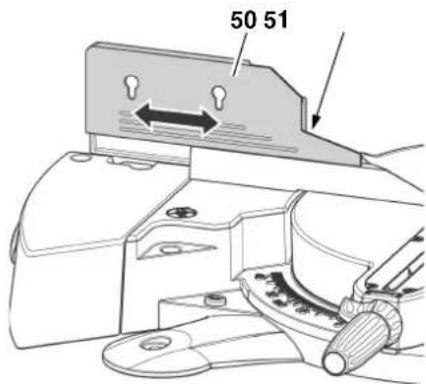

De werkstukaanslag beschikt over verschillende opzetstukken (50), die via een vergrendelschroef (51) worden geblokkeerd.

50 51

Voor het uitvoeren van geschikte sneden moeten de opzetstukken van de werkstukaanslag naar buiten verschoven en geblokkeerd worden.

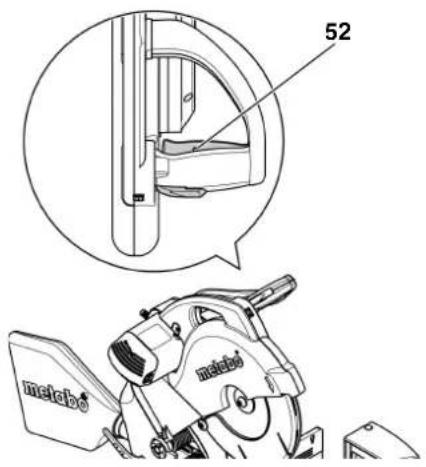

Boring voor hangslot

De boring (52) in de in-/uitschakelaar maakt het blokkeren van de schakelaar met een hangslot mogelijk.

1. Plaatsing en transport

4.1 Opstelling

Voor een veilig werken moet het apparaat op een stabiele ondergrond worden bevestigd.

• Als ondergrond kan of een vast ge- monteerde werkplaat of een werkbank dienen.
• De ideale hoogte van de ondergrond bedraagt 800 mm.
• De stabiliteit van het apparaat moet ook tijdens het bewerken van grotere werkstukken gegarandeerd zijn.
• Lange werkstukken moeten d.m.v. geschikt accessoires extra worden ondersteund.

Aanwijzing

voor mobiele inzet kan het apparaat op een spaanderhout- of meubelplaat (500 mm x 500 mm, ten minste 19 mm sterk) worden. Bij de inzet moet de plaat met klemmen op een werkbak worden bevestigd.

1. Apparaat op de ondergrond vast- schroeven.

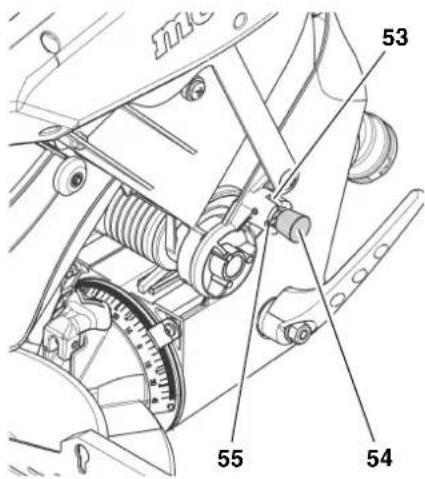

2. Maak de transportbeveiliging los: druk de zaagkop een beetje omlaag en houd deze vast. Trek de transportbeveiliging (54) uit de diepere inkerving (53), draai deze 90° en klik ze in de plattere inkerving (55).

53 55 54

1. Zaagkop langzaam omhoog zwenken.

2. Verpakking voor latere doeleinden bewaren of milieuvriendelijk afvoeren.

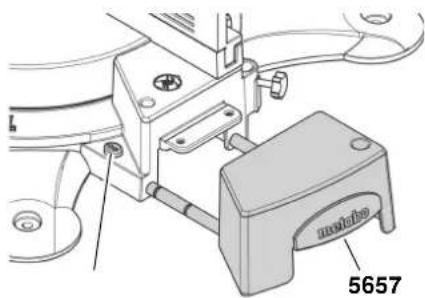

4.2 Tafelverbreding monteren

1. Rechter tafelverbreding (56) (kleiner oplegvlak) uit de transportverpakking nemen.
2. Druk op de grendelknop (57) en houd deze ingedrukt.
3. Schuif de geleiderails helemaal in de opnamen.

melebo 5657

1. Grendelknop loslaten. De rechter tafelverbreding is op de minimale breedte vastgezet.

2. Stappen 1. tot 3. op dezelfde manier uitvoeren om de linker tafelverbreding te monteren.

Gewenste tafelbreedte instellen

De tafelverbreding kan op vier posities worden vastgezet. Om de tafelverbreding van één positie naar de volgende te verplaatsen:

1. Grendelknop indrukken en ingedrukt houden.
2. Tafelverbreding ca. 5 mm naar binnen/buiten schuiven.
3. Grendelknop loslaten.
4. Tafelverbreding langzaam verder naar binnen/buiten schuiven tot de tafelver-

breding op de volgende grendelpositie vastklikt.

4.3 Transport

1. Zaagkop omlaag zwenken en transportbeveiliging (54) in de diepere inkerving (53) klikken.

2. Aanbouwdelen die boven het apparaat uitsteken, afmonteren.

3. Opzetstukken van de werkstukaanslag naar binnen schuiven en vergrendelen.

4. Tafelverbreiding naar binnen schui- ven.

5. Apparaat aan de handgreep optillen.

5. Bijzondere productken-merken

- 94° Snijhoekbereik voor schuine sne- den (47° links tot 47° rechts) met ze- ven blokkeerposities.

- 103° Snijhoekbereik voor versteksne- den (47° links tot 58° rechts) met ne- gen rustposities.

- Precieze en robuuste gietaluminium- constructie.

- Hardmetaalzaagblad.

- Problemloze vervanging van het zaagblad door zaagbladblokkering en zonder demontage van de zwenkbare beschermkap.

- Tafelverbreding voor het veilig werken met langere werkstukken.

- Werkstukspanvoorzienin g voor het veilig houden van werkstukken.

- Spanenzak voor het eenvoudig en effectief opvangen van de spanen.

- Snijdlaser voor het exact uitrichten van voortekening en zaaglijn.

6. Ingebruikneming

6.1 Zaagselopvangzak monteren

Gevaar!

Sommige soorten zaagsel (bijvoorbeeld van eiken-, beuken- en essenhout) kunnen bij inademing kankerverwekkend zijn.

- Werk alleen met de gemonteerde zaagselopvangzak of met een geschikte zaagselafzuiginstallatie.

- Maak aanvullend gebruik van een stofveiligheidsmasker, omdat niet alle spanenstof wordt opgevangen respectievelijke wordt afgezogen.

- Maak de zaagselopvangzak geregeld leeg. Draag bij het legen een stofmasker.

Als u het apparaat met de meegeleverde zaagselopvangzak in bedrijf neemt:

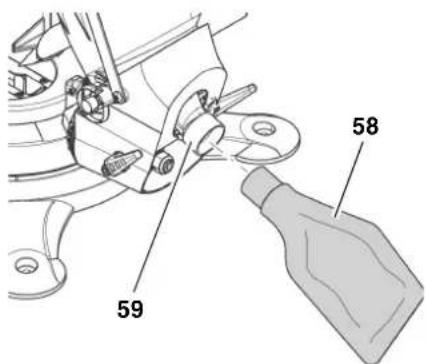

- Steek de spanenopvangzak (58) op het spanenaansluitstuk (59).

59 58

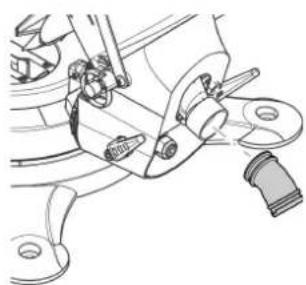

Wanneer u het apparaat aan een zaagselafzuiginstallatie aansluit:

- Gebruik voor de aansluiting aan het spanenafzuigstuk een geschikte adapter.

- Zorg ervoor dat de zaagselafzuiginstallatie voldoet aan de eisen die vermeld staan in het hoofdstuk "Technische gegevens".

- Let ook op de gebruiksaanwijzing van de zaagselafzuiginstallatie!

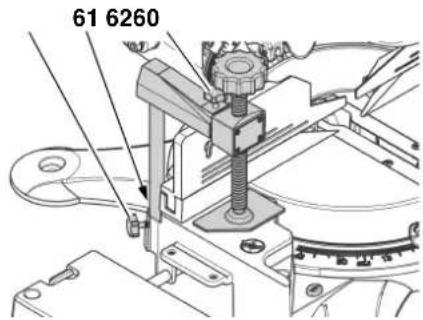

6.2 Werkstukspaninrichting monteren

De werkstukspanvoorziening kan in twee posities worden gemonteerd:

- Voor brede werkstukken: duw de werkstukspaninrichting in de achterste boring (61) van de tafel en fixeer deze met de vastzetschroef (60):

61 6260

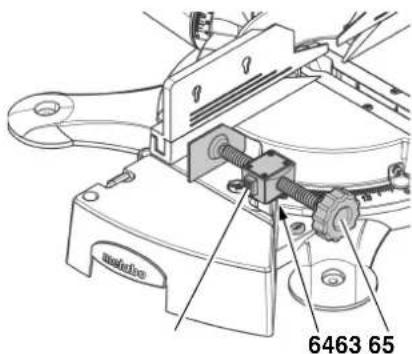

- Voor smalle werkstukken: maak de vastzetschroef (62) los en duw het voorste deel van de werk- stukspaninrichting in de voorste boring (64) van de tafel:

6463 65

Werkstuk spannen:

1. Knop (63) ingedrukt houden en werkstukkleminrichting tegen het werkstuk schuiven.

2. Greep (65) vastdraaien om het werkstuk vast te klemmen.

6.3 Netaansluiting

Gevaar! Elektrische spanning

- Gebruik het apparaat uitsluitend in een droge omgeving.

- Exploiteer het apparaat slechts aan een stroombron die aan de volgende eisen beantwoord (zie ook "Technische gegevens"):

- Netspanning en -frequentie moeten overeenstemmen met de waarden op het typeplaatje van de machine.

- De groep moet beveiligd zijn door een aardlekschakelaar met een lektroom van 30 mA.

- De stopcontacten moeten reglementair geïnstalleerd zijn en een goedgekeurde aarding hebben.

- Het snoer moet zo gelegd worden dat de zaagwerkzaamheden niet bemoeilijkt worden en dat het snoer niet kan worden beschadigd.

• Het snoer moet beschermd worden tegen hitte en bijtende scheikundige vloeistoffen. Zorg dat het snoer niet beschadigd kan worden door scherpe voorwerpen.
• Gebruik als verlengsnoer alleen rubberkabels met voldoende doorsnede (3 × 1,5 mm ^2 ).
• Trek de stekker niet aan het snoer uit het stopcontact.

7. Bediening

• Controleer de veiligheidsinrichtingen, alvorens met de zaagwerkzaamheden te beginnen.
• Zorg ervoor dat u zichzelf ook be-schermt.
• Let steeds op een juiste houding en plaats tijdens het zagen:
• neem plaats aan de voorkant van de afkortzaag;
• tegenover het zaagblad;
• parallel t.o.v. het zaagblad.

Gevaar!

Bij het zagen moet het werkstuk altijd vastgeklemd worden met de werkstukspaninrichting.

- Zaag nooit werkstukken die niet gespannen kunnen worden in de werkstukspaninrichting.

Klemgevaar!

Grijp bij het neigen of zwenken van de zaagkop niet in het scharnierbereik of onder het apparaat!

- Houd de zaagkop bij het kantelen vast.

- Gebruik bij het werken:

• een werkstuksteun - voor lange werkstukken, wanneer ze na het doorzagen van de tafel zouden valen;
• zaagselopvangzak of zaagselafzui-ginstallatie.

- Zaag alleen werkstukken die groot genoeg zijn, zodat ze bij het zagen veilig vastgeklemd kunnen worden.

- Druk het werkstuk tijdens het zagen steeds op de tafel en plaats het nooit op zijn smalle kant. Probeer het zaagblad ook nooit af te remmen door er van opzij (met een voorwerp) tegenaan te drukken. Er bestaat gevaar voor ongevallen, wanneer het zaagblad wordt geblokkeerd.

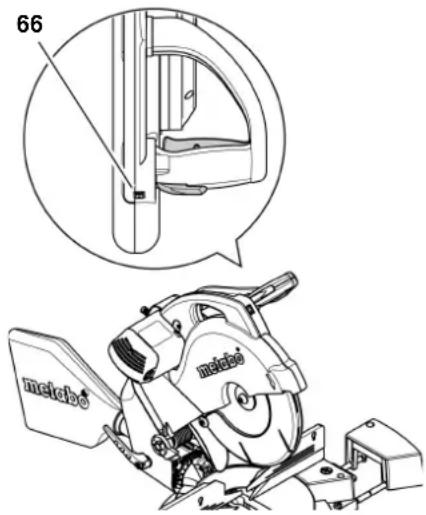

7.1 Snijdlaser gebruiken

De snijdlaser wordt met de schakelaar (66) in- en uitgeschakeld.

Hij toont een onderbroken rode lijn op de plaats waar het zaagblad aanzet op het werkstuk.

- Voer enkele proefsneden uit om u vertrouwd te maken met de werkwijze.

66 metalo

Opmerking:

De snijdlaser is bijzonder geschikt voor schuine sneden en dubbelversteksneden (zie hoofdstuk "Bediening" / "Schuine sne- den" en "Dubbelversteksneden").

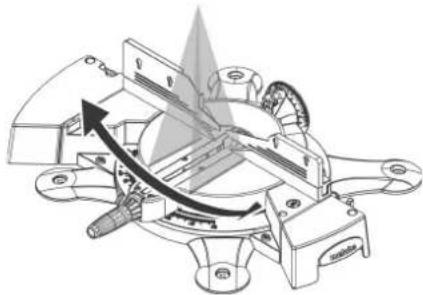

7.2 Versteksneden

Aanwijzing

Bij het verstekzagen wordt het werkstuk gezaagd in een hoek ten opzichte van de achterste aanlegrand.

Maximale snijdafmetingen zie hoofdst. "Snijdafmetingen voor verschillende sne- den".

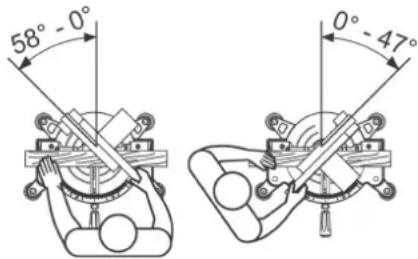

58° - 0° 0° - 47°

Uitgangspositie:

• Transportvergrendeling uitgetrokken.
• De zaagkop is naar boven gezwenkt.
• Opzetstukken van de werkstukaanslag naar binnen verschoven en geblokkeerd.
• De inclinatie van de kantelarm ten opzichte van de loodlijn bedraagt 0^ , de grendelhefboom voor de instelling van de inclinatie is vastgezet.

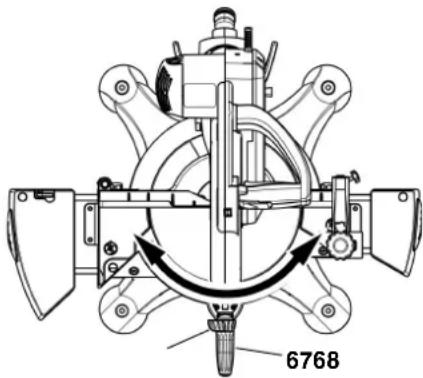

Zaag instellen:

1. Draai de blokkeerschroef (67) van de draaitafel los en druk de grendelhef-boom (68) omlaag.

6768

1. Stel de gewenste hoek in.

Opmerking:

Bij omhoog geschoven grendelhefboom klikt de draaitafel vast in de hoekstanden 0°, 15°, 22,5°, 31,6° en 45°. Bij volledig omlaag geschoven grendelhefboom is de grendelfunctie gedeactiveerd.

1. Draai de stelschroef van de draaitafel vast.

Opgelet!

Om ervoor te zorgen dat de verstekhoek bij het zagen niet verandert, moet de blokkeerschoef (67) van de draaitafel (ook op de grendelpunten!) vastgedraaid worden.

Een werkstuk zagen:

1. Druk het werkstuk tegen de werkstuk-aanslag en klem het vast met de werk-stukspaninrichting.

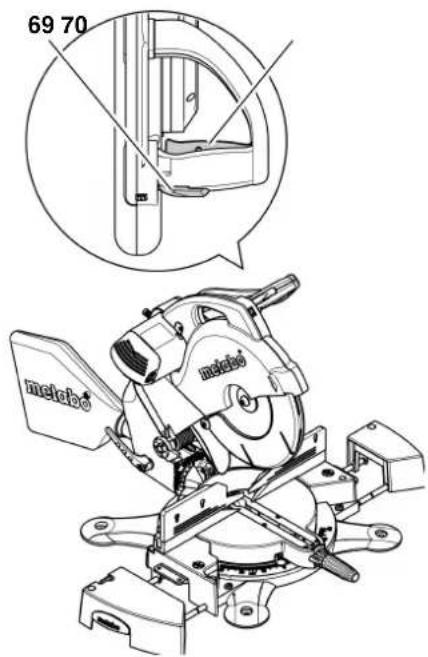

2. Veiligheidsvergrendeling (69) bedienen en Aan/Uit-schakelaar (70) ingedrukt houden.

69 70 metab

1. Laat de zaagkop aan de handgreep langzaam neer. Druk de zaagkop tijdens het zagen niet te hard op het werkstuk, het motortoerental mag niet te sterk dalen.
2. Zaag het werkstuk in één beweging door.
3. Laat de Aan/Uit-schakelaar los en laat de zaagkop langzaam in de bovenste uitgangspositie terugzwenken.

7.3 Schuine sneden

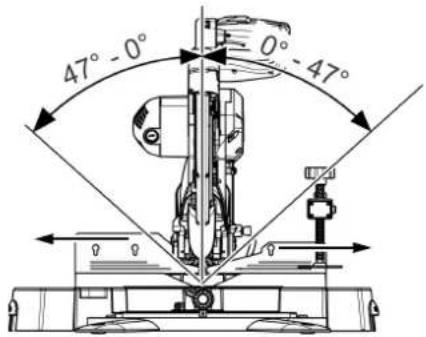

i Opmerking:

Bij het schuin zagen wordt het werkstuk gezaagd in een hoek ten opzichte van de loodlijn.

Maximale snijdafmetingen zie hoofdst. "Snijdafmetingen voor verschillende sne- den".

Afhankelijk van de inclinatiehoek kan het noodzakelijk zijn voor het zagen de opzetstukken van de werkstukaanslag naar buiten te schuiven.

47° - 0° 0° - 47°

Uitgangspositie:

• Transportvergrendeling uitgetrokken.
• De zaagkop is naar boven gezwenkt.
• Opzetstukken van de werkstukaanslag naar buiten verschoven en geblokkeerd.
• Draaitafel staat op 0 °-positie, vastzet- schroef voor draaitafel is aangetrokken.

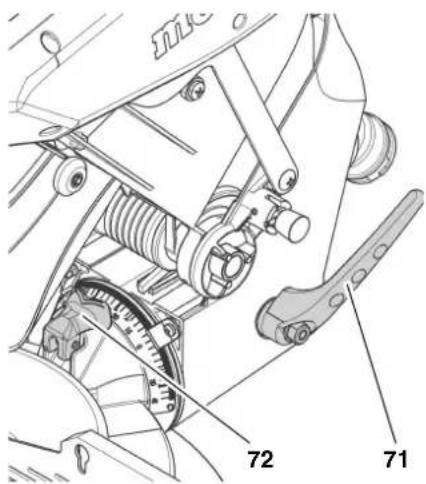

Zaag instellen:

1. Maak de grendelhefboom (71) voor inclinatie aan de achterkant van de zaag los.

1. Kantel de kantelarm langzaam in de gewenste stand.

2. Grendelhefboom (72) in de richting van de bedieningszijde trekken = kantelarm traploos verstellen.

3. Grendelhefboom (72) in de richting van de achterkant duwen = kante-arm vastzetten op grendelposities.

i Opmerking:

De kantelarm klikt vast in de hoekstanden 0°, 22,5°, 33,9° en 45°.

1. Zet de hefboom voor instelling van de inclinatie vast.

Opgelet!

Om ervoor te zorgen dat de inclinatie bij het zagen niet kan veranderen, moet de grendelhefboom van de kantelarm (ook op de inklikpunten!) worden vastgezet.

1. Zaag het werkstuk zoals beschreven onder "Versteksneden".

7.4 Dubbele versteksneden

i Opmerking:

De dubbele versteksnede is een combinatie van versteksnede en schuine snede. Dat wil zeggen dat het werkstuk schuin t.o.v. de achterste aanlegrand en schuin t.o.v. van de bovenkant gezaagd wordt.

Maximale snijdafmetingen zie hoofdst. "Snijdafmetingen voor verschillende sne- den".

Gevaar door gedemonteerde veiligheidsinrichting!

Afhankelijk van de verstek en de inclinatie moeten voor het zagen de opzetstukken van de werkstukaanslag gedemonteerd worden.

- Monteer de opzetstukken onmiddellijk na het zagen weer op de werkstukaanslag!

Zonder de opzetstukken is de hoogte van de werkstukaanslagen te klein voor een veilige zaagproces. Hoge werkstukken kunnen naar achteren kantelen!

Gevaar!

Bij de dubbele versteksnede is het zaagblad door de sterke inclinatie makkelijker toegankelijk - hierdoor neemt het gevaar voor verwondingen toe.

- Houd voldoende afstand van het zaagblad!

Uitgangspositie:

• Transportvergrendeling uitgetrokken.
• De zaagkop is naar boven gezwenkt.
• Opzetstukken van de werkstukaanslag naar buiten verschoven en geblokeerd of evt. gedemonteerd.
• De draaitafel is geblokkeerd in de gewenste positie.

- De kantelarm is geblokkeerd in de gewenste inclinatiehoek t.o.v. het werkstukoppervlak.

Een werkstuk zagen:

- Zaag het werkstuk zoals beschreven onder "Versteksneden".

7.5 Snijdafmetingen voor verschillende sneden

Snijdbreedte

Maximale afmeting van het werkstuk (gegevens in mm):

Verstek KS 254 Plus KS		305 Plus
0^	145 200
15^	140 190
22,5^	130 185
31,6^	120 170
45^	100 140
47^	97 135
58^	75 105

Snijdhoogte

Maximale afmeting van het werkstuk (gegevens in mm):

Inclinatie	KS 254 Plus	KS 305 Plus
0^ 90	100*
22,5^ 70	75
33,9^ 55	60
45^ 40	45
47^ 33	35

* Met extra aanslag

8. Service en onderhoud

Gevaar!

Voor alle onderhouds- en reinigingswerkzaamheden moet u het netsnoer uittrekken.

• Service en/of onderhoudswerkzaamheden die niet in dit hoofdstuk beschreven staan mogen uitsluitend door vaklui uitgevoerd worden.
• Beschadigde delen, in het bijzonder veiligheidsinrichtingen, alleen vervangen door originele onderdelen. Delen die niet door de fabrikant gecontroleerd en vrijgegeven zijn, kunnen on-

verwachte beschadigingen veroorza- ken.

- Nadat u klaar bent met de service en/ of onderhoudsbeurt, moet eerst de goede werking van alle veiligheids- voorzieningen gecontroleerd worden.

8.1 Zaagblad vervangen

Gevaar van verbrandingen!

Kort na het zagen kan het zaagblad zeer heet zijn. Laat een heet zaagblad eerst voldoende afkoelen. Reinig een heet zaagblad nooit met brandbare producten.

Snijgevaar ook aan het staande ad!

Bij het los- en vastdraaien van de klem- schroef moet de zwenkbare beschermkap over het zaagblad zijn gezwenkt. Bij het vervangen van een zaagblad moet u vei- ligheidshandschoenen dragen.

1. Fixeer de zaagkop op de bovenste positie.

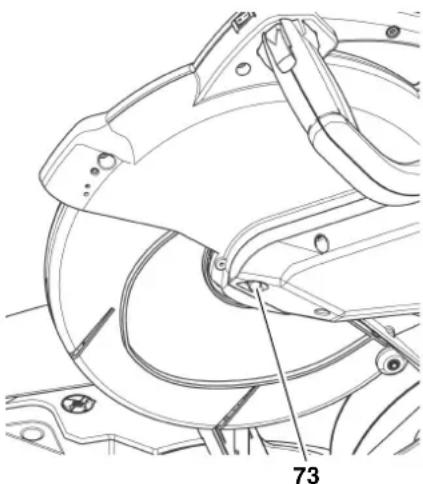

2. Om het zaagblad te vergrendelen, de vergrendelknop (73) drukken en hierbij het zaagblad met de andere hand draaien tot de vergrendelknop vastklikt.

1. Maak de spanschroef (80) op de zaagblad as los met de inbussleutel (linkse schroefdraad!).

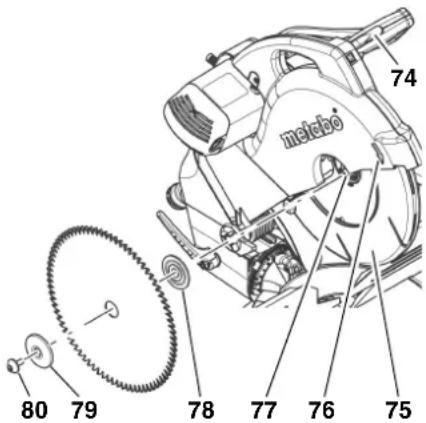

metalo 74 80 79 78 77 76 75

1. Maak de veiligheidsvergrendeling (74) los en schuif de beschermkap (75) omhoog en houd deze vast.
2. Neem de buitenflens (79) en het zaagblad voorzichtig van de zaagbladas en sluit de beschermkap weer.

Gevaar!

Gebruik geen schoonmaakmiddelen (bijvoorbeeld om harsresten te verwijderen) die de lichtmetalen delen van het chassis zouden kunnen beschadigen. De stabilitieit van de afkortzaag zou erdoor kunnen wor den aangetast.

1. Spanvlakken reinigen:

2. zaagbladas (77),

3. zaagblad,
4. buitenste flens (79),
5. binnenflens (78).

Gevaar!

Breng de binnenflens correct aan! Anders kan de zaag blokkeren of het zaagblad kan loskomen! De binnenflens is correct aangebracht als de afgeschuinde kraag naar rechts wijst en de ringgleuf naar links.

1. Breng de binnenste flens (78) aan.
2. Maak de veiligheidsvergrendeling los en schuif de beschermkap omhoog en houd deze vast.
3. Breng een nieuw zaagblad aan – let op de juiste draairichting: van de linker (geopende) zijde gezien moet de pijl op het zaagblad overeenstemmen met de pijlrichting (76) op de zaagbladafdekking!

Gevaar!

Maak uitsluitend gebruik van geschikte zaagbladen, die voor het maximaal toerental zijn berekend (zie Technische gegevens") bij onpassende of beschadigde zaagbladen kunnen door de centrifugaalkracht onderdelen explosieachtig worden weggeslingerd.

Het is verboden om:

• zaagbladen uit HSS-staal,
• beschadigde zaagbladen,
• slijpschijven te monteren.

Gevaar!

• Het zaagblad moet gemonteerd worden met originele fabrieksklemflensen.
• Gebruik nooit losse klemringen. Het zaagblad zou vanzelf los kunnen komen.

• De zaagbladen moeten uitgebalanceerd zijn. Ze mogen niet trillen, anders kunnen ze tijdens het werken vanzelf loskomen.

• Sluit de beschermkap weer.

• Schuif de buitenflens erop – de vlakke zijde moet naar het zaagblad wijzen!
• Spanschroef opschroeven (linker schroefdraad!) en handvast aantrekken.

Om het zaagblad te vergrendelen, de vergrendelingsknop indrukken en hierbij het zaagblad met de andere hand draaien tot de vergrendelingsknop vastklikt.

Gevaar!

• U mag de steel van de sleutel niet verlengen om het zaagblad steviger vast te kunnen zetten.

• Spanschroef niet door slaggen op de montagesleutel aantrekken.

• Trek de klemschroef vast aan.

• Controleer de goede werking. Maak hiervoor de veiligheidsvergrendeling los en klap de afkortzaak omlaag:

• De draaibare beschermkap moet het zaagblad bij het omlaagzwenken vrijgeven, zonder andere onderdelen te raken.

• Bij het omhoog klappen van de zaag in de uitgangspositie moet de beschermkap automatisch het zaagblad afdekken.

• Zaagblad met de hand draaien. Het zaagblad moet zich in iedere mogelijke verstelpositie kunnen draaien, zonder andere delen te raken.

8.2 Inlegprofiel vervangen

Gevaar!

Als het inlegprofiel beschadigd is, bestaat het risico dat kleine voorwerpen tussen het inlegprofiel en het zaagblad geklemd raken en het zaagblad blokkeren. Beschadigde inlegprofielen moeten onmiddellijk vervangen worden!

1. Verwijder de schroeven aan het inlegprofiel (81). Draai evt. de draaitafel en kantel de zaagkop om de schroeven te kunnen bereiken.

81

1. Verwijder het inlegprofiel.
2. Breng een nieuw inlegprofiel aan.
3. Draai de schroeven van het inlegprofiel vast.

8.3 Aandrijfriem spannen

De aandrijfriem

(82) die op de rechterzijde van de zaag-kop achter de kunststofkap loopt, moet worden aangespannen als er in het midden tussen de beide riemschijven meer dan 8 mm speling is.

Aandrijfriem controleren, spannen en vervangen:

1. Draai de schroeven (84) eruit en verwijder de kunststofafdekking (83).

82 83 84 metebo

1. Controleer de spanning van de riem door er met de duim op te drukken. Ga als volgt te werk om de aandrijfriem aan te spannen of te vervangen:

2. Maak alle inbusbouten van de motorbevestiging ongeveer één omwenteling los.
   – Aandrijfriem aanspannen of vervangen. Om na te spannen, verschuift u de motor naar achter.
   – Trek de bevestigingsschroeven van de motor kruiselings aan.

3. Plaats de kunststofkap (83) terug en schroef deze vast.

8.4 Bijregelen

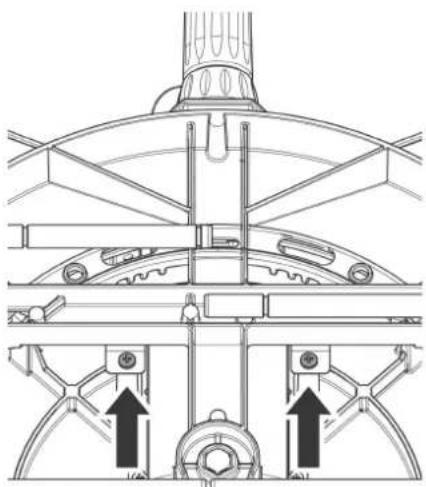

Regel de werkstukaanslag bij

1. Vergrendel de draaitafel op de 0°-positie en blokkeer deze met de vastzet-schroef.
2. Zwenk de zaagkop omlaaag en klik de transportbeveiliging in de diepere inkerving.
3. Verwijder indien nodig de spaanderzaak of scheid de spaanderafzuiginstallatie van de zaag.
4. Til de zaag aan de voorpoten op, kan- tel ze over de achterpoten en zet ze voorzichtig neer op achterpoten en motor.
5. Draai de schroeven aan de onderkant twee omwentelingen los.

1. Plaats de zaag weer op de poten.
2. Lijn de draaitafel met de werkstukaanslag zo uit dat de werkstukaanslag exact in een rechte hoek t.o.v. het zaagblad staat.
3. Draai de schroeven aan de onderkant weer vast.

De indicator voor verstekhoek bijregelen

1. Draai de schroef (86) ca. één omwen- teling los.
2. Verstel de wijzer (85) zo dat de weergegeven waarde met de ingestelde blokkeerpositie van de draaitafel overeenstemt.
3. Trek de schroef (86) aan.

85 86

De inklikpunten voor de inclinatiehoeken bijregelen

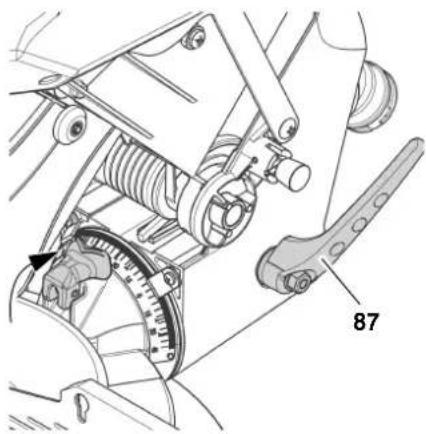

1. Klik de kantelarm op de 0°-positie vast, zet de grendelhefboom (87) niet vast.

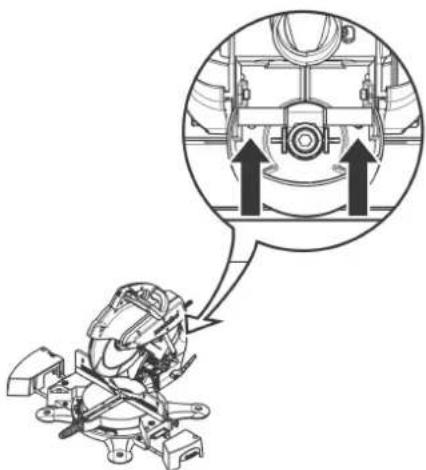

1. Draai twee inbusschroeven aan de achterzijde van het apparaat ca. één omwenteling los.

1. Plaats de kantelarm zo dat het zaagblad precies loodrecht op de draaitafel staat.
2. Draai twee inbusschroeven aan de achterzijde van het apparaat vast.
3. Trek de vastzethendel (87) aan.

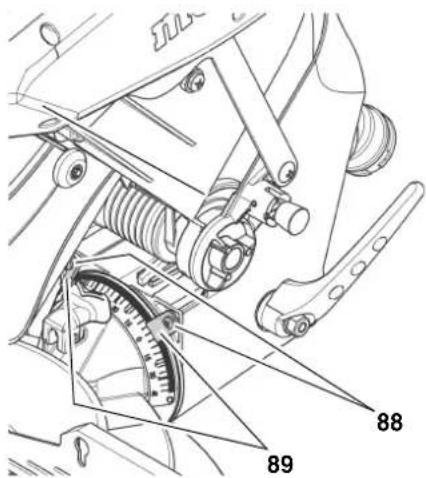

4. Draai de schroeven (88) ca. één om-wenteling los.
5. Verstel de wijzer (89) zo dat de weergegeven waarde met de ingestelde blokkerpositie van de tuimelhefboom overeenstemt.

Gebruik voor het instellen van de laser de meegeleverde inbussleutel (2,5 mm).

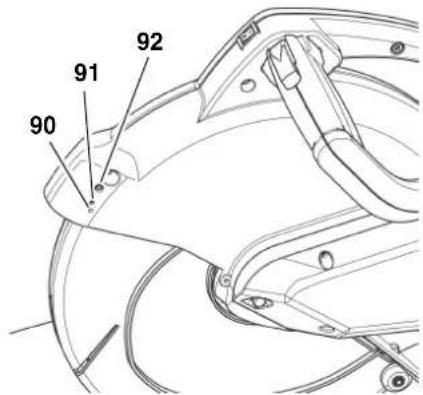

90 91 92

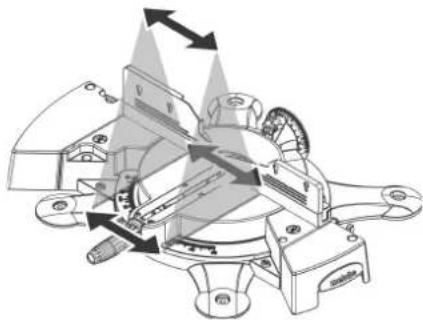

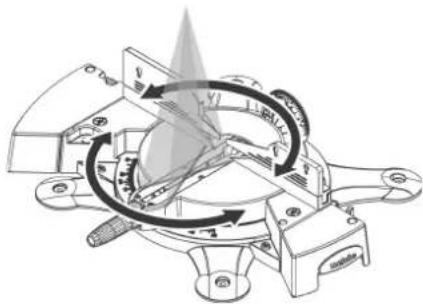

1. Draai de schroef (90) los of trek deze aan om de laser uit te richten zoals hier afgebeeld:

1. Draai de schroef (91) los of trek deze aan om de laser uit te richten zoals hier afgebeeld:

1. Draai de schroef (92) los of trek deze aan om de laser uit te richten zoals hier afgebeeld:

8.5 Inclinatieklemming bijstellen

Als de inclinatiehoek van de kantelarm ondanks aangetrokken vastzethefboom door zijdelingse druk veranderd kan worden,

moet de inclinatieklemming bijgesteld worden.

1. Stel de kantelarm in op de 0°-positie en schuif de grendelhefboom naar de achterkant.
2. Maak de hefboom voor instelling van de inclinatie los.
3. Zeskantmoer (pijl) aantrekken tot de gewenste klemkracht bereikt is.

1. Zet de hefboom voor instelling van de inclinatie vast. De hefboom moet merkbaar aangetrokken kunnen worden.
2. Controleer de kantelarm met zijdelingse druk. De kantelarm mag daarbij niet bewegen.

Als de kantelarm daarna nog altijd bewo- gen kan worden:

- Stappen 2 tot 5 herhalen. Daarbij de zeskantmoer losdraaien of vaster aan-trekken.

8.6 Koolborstels controleren en vervangen

Versleten koolborstels uiten zich door:

• stotterende loop van de motor;
• storingen bij de ontvangst van radio- en televisieprogramma's terwijl de mo- tor loopt;
• blijven staan van de motor.

Voor het controleren of vervangen van de koolborstels:

1. Trek de stekker uit het stopcontact.

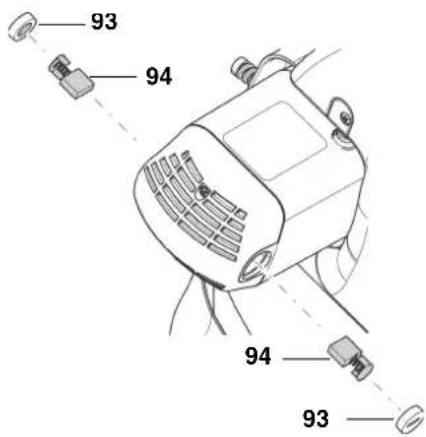

2. Schroef de sluitstop (93) van de koolborstels aan de motorkast los met een geschikte schroevendraaier.

93 94 94 93

1. Trek de koolborstel (94) eruit en controleer deze. De slijpkool moet minstens 8 mm lang zijn.
2. Steek de intakte koolborstel in de schacht. De beide lussen van de kleine metalen plaat moeten in de zijdelingse groeven in de schacht grijpen.
3. Draai de sluitstop weer vast.
4. Controleer de werking van de zaag.

8.7 Het apparaat reinigen

- Verwijder zaagsel en stof met borstel of stofzuiger van/uit:

• Verstelinrichtingen;
• Bedieningsfuncties;
• Ventilatieopening van de motor;
• ruimte onder het inlegprofiel.

- Reinig de lasereenheid met een ka-toenen doek.

8.8 Apparaat opbergen

Gevaar!

• Berg apparatuur zo op dat deze niet door onbevoegden in werking kan worden gezet.
• Zorg dat niemand er zich aan kan verwonden.

Opgelet!

• De machine mag niet in openlucht of in een vochtige ruimte opgeborgen worden.
• Houd rekening met de toegelaten omgevingsomstandigheden (zie Technische gegevens).

8.9 Onderhoud

Voor elk gebruik

• Zaagsel met een stofzuiger of een kwast verwijderen.
• Controleer de stroomkabel en de stekker op beschadigingen en laat ze eventueel vervangen door een elektromonteur.
• Controleer of alle bewegende delen over het volledige bewegingsbereik vrij zijn.

Regelmatig afhankelijk van de gebruiksomstandigheden

• Controleer de spanning en de toestand van de aandrijfriem, eventueel corrigeren.
• Controleer alle schroefverbindingen en schroef ze eventueel vast.
• Controleer de terugstelfunctie van de zaagkop (de zaagkop moet onder invloed van de veerkracht terugkeren naar zijn bovenste uitgangspositie), eventueel vervangen.
• Smeer de geleidingselementen licht.

9. Tips en trucs

• Bij lange werkstukken, gebruikt u links en rechts van de zaag een geschikte steun.
• Bij het zagen van kleine gedeeltes een extra aanslag gebruiken (als extra aanslag kan bv een passende houten plank dienen, dat aan de aanslag van het apparaat wordt vastgeschroefd).

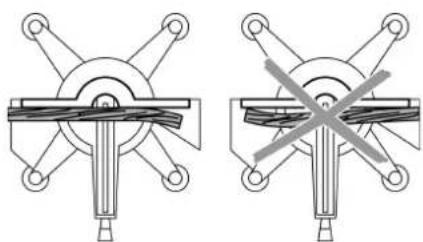

• Bij het zagen van een gebogen (kromgetrokken) plank, legt u de naar buiten gebogen zijde tegen de werkstukaanslag.

• Zaag werkstukken niet langs de smalle kant, maar leg ze vlak op de draaitafel.
• Houd het tafeloppervlak schoon - verwijder vooral de harsrestanten met behulp van een hiervoor geschikte reinigings- en onderhoudsspray.

10. Beschikbare accessoires

Voor bijzondere werkzaamheden zijn volgende accessoires verkrijgbaar in de vakhandel – de tekeningen vindt u terug op de omslagzijde achteraan:

A Machinestandaard Machinestandaard en tafelverbreding in stabiele en robuuste constructie, in de hoogte verstelbaar.
B Machinestandaard voor een veilige stand van de machine en een optimale werkhoogte; ideaal voor het mobiele gebruik, omdat het in elkaar geklapt kan worden en plaats- besparend is.

C Tafelinlegprofiel

D Werklamp voor het verlichten van het snijgebied.

E Extra aanslag Voor een veilige en scheurvrije bewerking van kleine werkstukken.

F Lengteaanslag

G „Crown stop“

H Onderhouds- en conserveringsspray om harsresten te verwijderen en metalen oppervlakken te conserveren.

I Afzuigadapter voor de aansluiting aan een spanenaf- zuiginstallatie.

J Zaagselafzuigsysteem beschermt de gezondheid en houdt de werkplaats schoon.

K Zaagbladdepot (alleen voor KS 254 Plus) voor een veilige bewaring van zaagbladen en accessoires.

L Zaagblad hardmetaal HW/CT 254 × 2,4/1,8 × 30 24 WZ, 5° neg. voor langs- en dwarssneden in massief hout.

M Zaagblad hardmetaal HW/CT 254 × 2,4/1,8 × 30 48 WZ 5° neg. voor langs- en dwarssneden in massief hout en spaanderplaat.

N Zaagblad hardmetaal HW/CT 254 × 2,4/1,8 × 30 60 WZ 5° neg. voor langs- en dwarssneden in gecoate en fineerplaten.

O Zaagblad hardmetaal HW/CT 254 × 2,4/1,8 × 30 80 FZ/TR 5° neg. voor langs- en dwarssneden in gecoa-

te platen en fineerplaten, panelen, ka- belkanalen, NE-profielen en laminaat.

P Zaagblad hardmetaal HW/CT 305 × 2,4/1,8 × 30 48 WZ 5° neg. voor langs- en dwarssneden in massief hout.

Q Zaagblad hardmetaal HW/CT 305 × 2,4/1,8 × 30 60 WZ 5° neg. voor langs- en dwarssneden in massief hout en spaanderplaat.

R Zaagblad hardmetaal HW/CT 305 × 2,4/1,8 × 30 84 WZ 5° neg. voor langs- en dwarssneden in gecoate en fineerplaten.

S Zaagblad hardmetaal HW/CT 305 × 2,8/2,0 × 30 96 FZ/TR 5° neg. voor langs- en dwarssneden in gecoate platen en fineerplaten, panelen, kabelkanalen, NE-profielen en laminaat.

11. Reparatie

Gevaar!

Reparaties aan elektrische werktuigen mogen alleen uitgevoerd worden door elektrotechnici!

De elektrische machines kunnen voor reparatie verzonden worden naar de Service-vestiging in uw land. Het adres vindt u bij de lijst met onderdelen.

Geef bij inzending voor reparatie een omschrijving van het vastgestelde defect.

Het verpakkingsmateriaal van het apparaat kan voor 100% worden gerecycleerd.

Afgedankte elektronische apparatuur en accessoires bevatten grote hoeveelhe- den waardevolle grond- en kunststoffen, die ook gerecycleerd moeten worden.

Deze handleiding werd gedrukt op chloor-vrij gebleekt papier.

13. Problemen en storingen

Hieronder worden problemen en storingen beschreven die u zelf mag verhelpen. Indien de hier beschreven maatregelen niet verder helpen, zie "Reparatie".

Gevaar!

Bij het verhelpen van problemen en storingen gebeuren bijzonder veel ongevallen. Let daarom op de volgende punten:

• Trek het netsnoer uit het stopcontact, telkens u een storing wenst te verhelpen.
• Nadat de storing verholpen is, moet u eerst de goede werking van alle veiligheidsvoorzieningen controleren.

De motor draait niet

Er is geen spanning.

- Controleer het snoer, de stekker, en de zekeringen.

Afkortzagen niet mogelijk

Transportvergrendeling geactiveerd:

• Transportvergrendeling deactiveren.
Veiligheidsvergrendeling ingeschakeld:
• Veiligheidsvergrendeling losmaken.

Zaagvermogen te gering

Het zaagblad is bot (het zaagblad vertoont eventueel brandvlekken opzij);

Zaagblad voor het materiaal ongeschikt (zie hoofdstuk "Technische gegevens");

Het zaagblad is verbogen:

- Zaagblad vervangen (zie hoofdstuk "Onderhoud").

De zaag trilt hevig

Het zaagblad is verbogen:

- Zaagblad vervangen (zie hoofdstuk "Onderhoud").

Het zaagblad is niet correct gemonteerd:

- Monteer het zaagblad correct (zie hoofdstuk "Onderhoud").

Zaag piept bij het starten

De aandrijfriem is onvoldoende aangespannen:

- Span de aandrijfriem aan (zie hoofdstuk "Onderhoud"/ "Aandrijfriem aanspannen").

De draaitafel beweegt stroef

Zaagsel onder de draaitafel:

- Verwijder het zaagsel.

1. Technische gegevens

		KS 254 Plus KS 305 Plus
Spanning	V 220-240(1~50 Hz)		220-240(1~50 Hz)	110-120(1~60 Hz)
Stroomverbruik	A 8,7	9,4 15
Zekering	A	10 (langzaam)	10 (langzaam)	16 (langzaam)
Motorvermogen (S6 20 % 5 min *)	kW 1,8	2,0 -
Veiligheidsklasse	IP 20	20 20
Beveiligingsklasse		II II
Zaagbladtoerental	min^-1	4700 4100 4100
Snijnselheid	m/s 62	65 65
Doorsnede zaagblad (buiten)	mm	254	305	305
Opnameboring zaagblad (binnen)	mm	30 30 1^“
AfmetingenApparaat volledig met verpakking (lengte / breedte / hoogte)Apparaat bedrijfsklaar, draaitafel op 90°-positie(lengte / breedte / hoogte)	mm	630 × 575 × 520	630 × 575 × 520	630 × 575 × 520
	mm	723 × 684 × 580	725 × 758 × 650	725 × 758 × 650
Maximale doorsnede van het werkstuk:Rechte sneden (breedte / hoogte)Versteksneden (draaitafel 45°) (breedte / hoogte)Schuine snede (kantelarm 45° links) (breedte / hoogte)Dubbelversteksneden(draaitafel 45° / kantelarm 45° links) (breedte / hoogte)	mm	145 / 60	200 / 77	200 / 77
	mm	100 / 60	140 / 77	140 / 77
	mm	145 / 30	200 / 35	200 / 35
	mm	100 / 30	140 / 35	140 / 35
GewichtApparaat compleet met verpakkingApparaat gebruiksklaar	kg	25	26	26
	kg	18	19	19
Toegelaten transport- en opslagtemperatuur	°C	0 tot +40°	0 tot +40°	0 tot +40°
Geluidsemissie volgens EN 61029-1**Geluidsdrukniveau L_WA Schalldruckpegel L_PA Onzekerheid K	dB(A)	101,1	101,8	101,8
	dB (A)	94,4	93,2	93,2
	dB (A)	2,6	2,6	2,6
Effectieve waarde van de gewogen acceleratie volgensEN 61029-1(trilling aan de handgreep) Vectorsom a_h Onzekerheid K	m/s^2	< 2,5	< 2,5	< 2,5
	m/s^2	1,5	1,5	1,5
Afzuiginstallatie (niet meegeleverd):Aansluitdoorsnede afzuigstuk op de achterkantMinimaal luchtdebietMinimale onderdruk aan afzuigmofMinimale luchtsnelheid aan afzuigmof	mm	44	44	44
	m^3/h	460	460	460
	Pa	530	530	530
	m/s	20	20	20
Snijdlaser:Max. uitgangsvermogenAslengteLaserproductklasseLaserproductnorm	mW	1,0	1,0	1,0
	nm	650	650	650
		2	2	2
		EN 60825-1:	EN 60825-1:	EN 60825-1:
		1994 +A1+A2	1994 +A1+A2	1994 +A1+A2
*S6 20% 5 minSpeelduurRelatieve inschakelduurOnonderbroken periodisch bedrijf met schakelbelasting** De vermelde waarden zijn emissiewaarden en zijn zodoende niet tevens ook veilige werkplaatswaarden. Ofschoon er een correlatie tussen emissie- en immissiewaarden bestaat, kan hieruit niet betrouwbaar worden afgeleid of bijkomende voorzorgsmaatregelen noodza-kelijk zijn of niet. Factoren die het actuele immissiepeil op de werkplek beïnvloeden, omvatten de aard van de werkruiimte en andere geluidsbronnen, bijv. het aantal machines en andere naburige werkprocessen. De betrouwbare werkplaatswaarden kunnen eveneens van land tot land verschillen. Deze informatie dient echter de gebruiker in staat te stellen, een betere inschatting van bedreiging en risico uit te voeren.Inschakelprocedures veroorzaken kortstondige spanningsdalingen. Bij ongunstige netomstandigheden kunnen belemmeringen voor andere apparaten optreden. Bij netimpedanties kleiner dan 0,30 ohm (KS 305 Plus) resp. 0,40 ohm (KS 254 Plus) zijn er geen storingen te verwachten.

1. Privijte vijak (88).
