GEBRUIKSAANWIJZING 320iB Mark II HUSQVARNA

NL Gebruiksaanwijzing 75-98

SL Navodila za uporabo 99-120

Inhalt

Einleitung. 2

Fehlerbehebung. 21

Sicherheit. 4

Vervoer, opslag en verwerking. 95

Montage. 89

EGverklaring van overeenstemming. 98

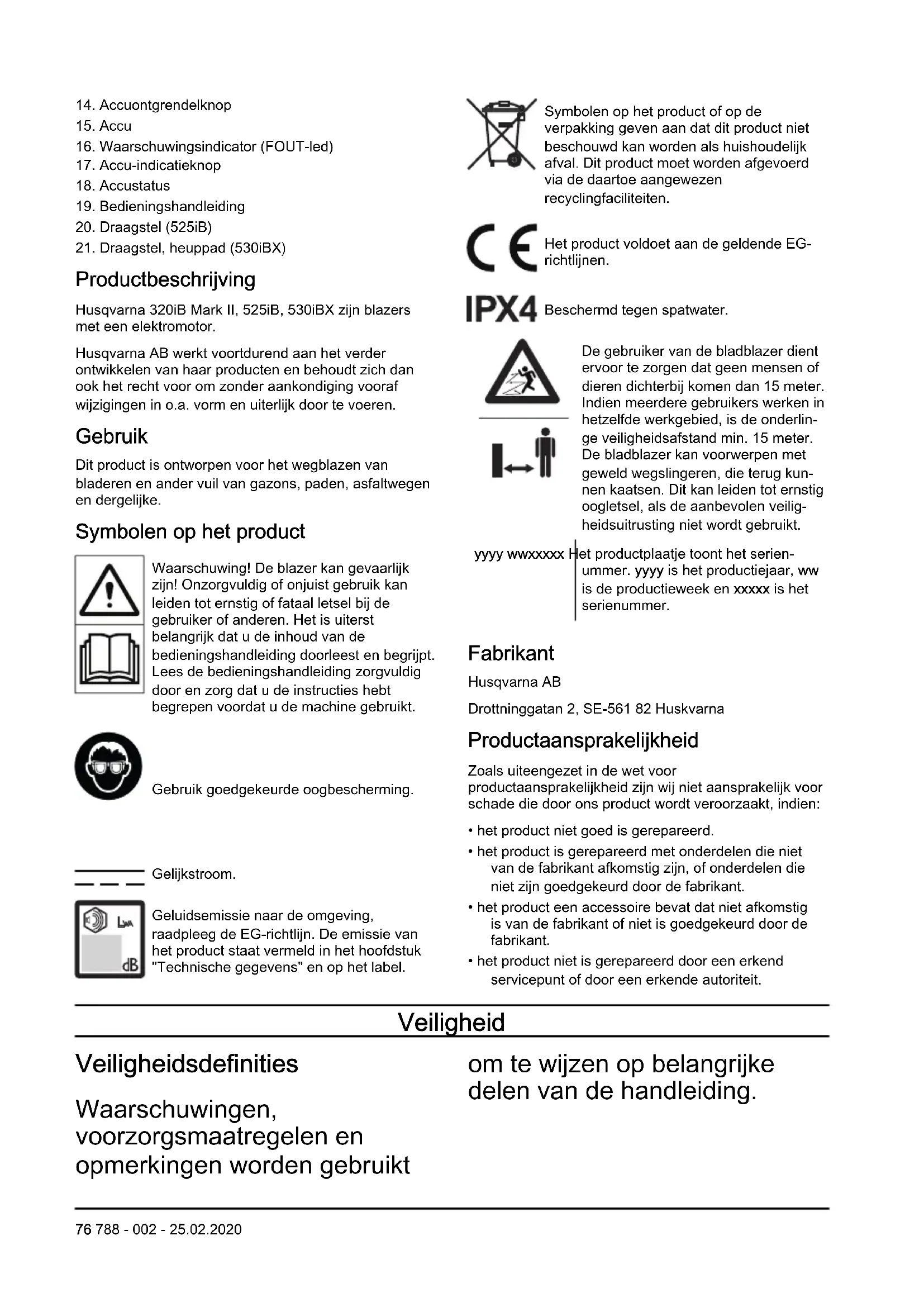

Inleiding

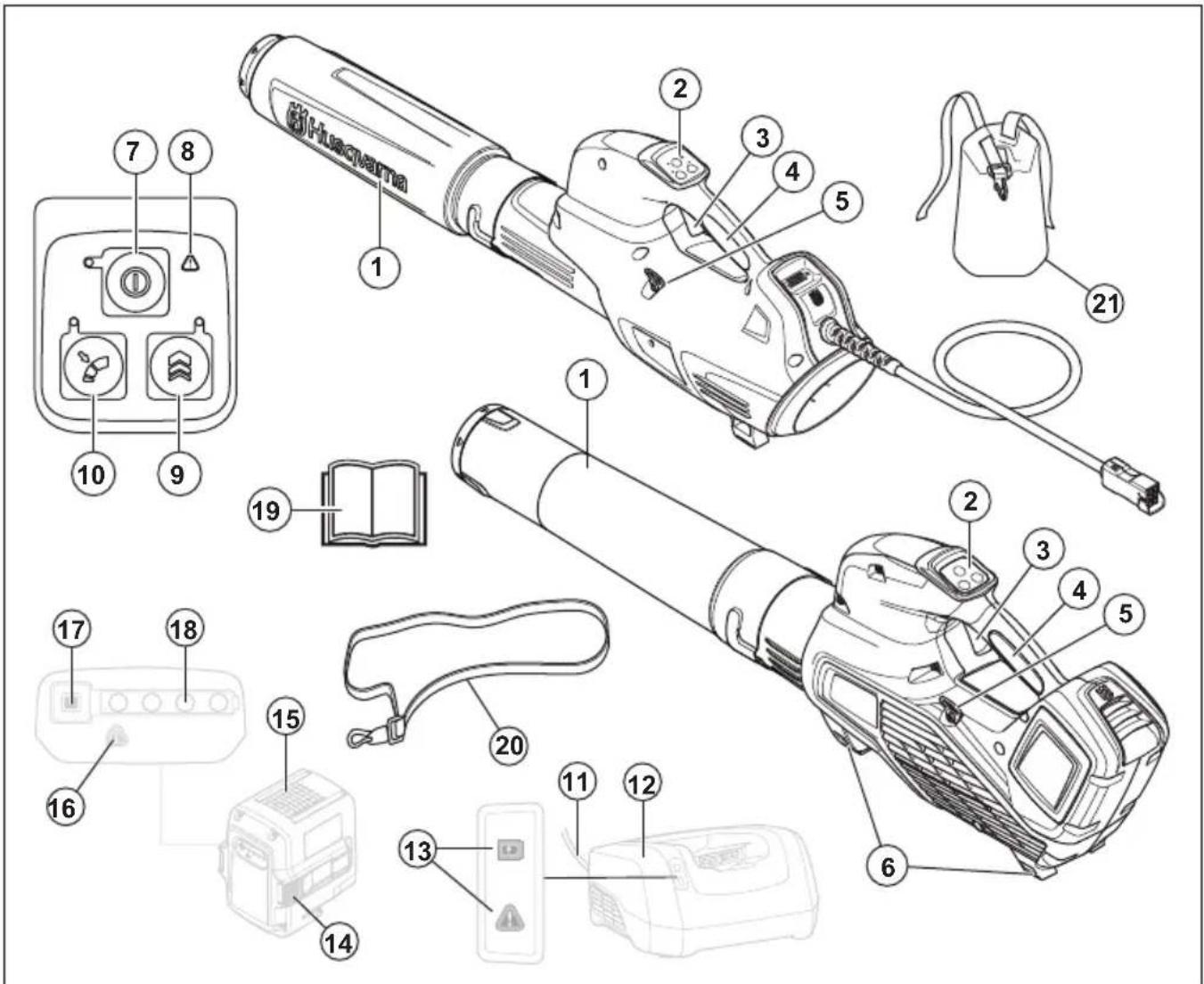

Productverzicht

1. Blaasmondstuk
2. Toetsenbord
   3.Voedingssschakelaar
3. Hendel
4. Ophanging voor draagstel (525iB, 530iBX)
5. Steunen

6. Start/stop-knop

7. Waarschuwingsindicator (FOUT-led)

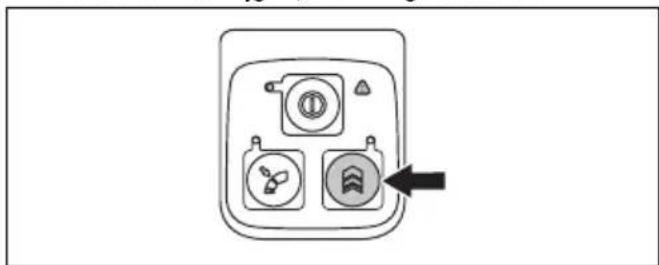

8. Boost: Tijdelijke verhoging van de luchtstroom

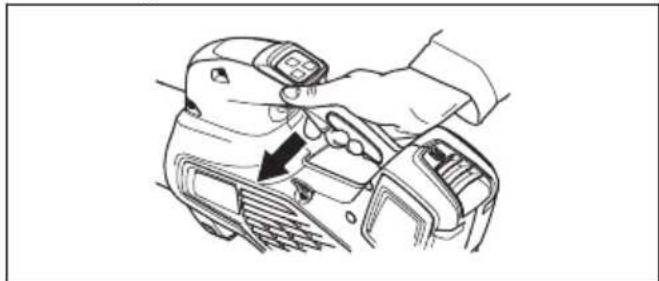

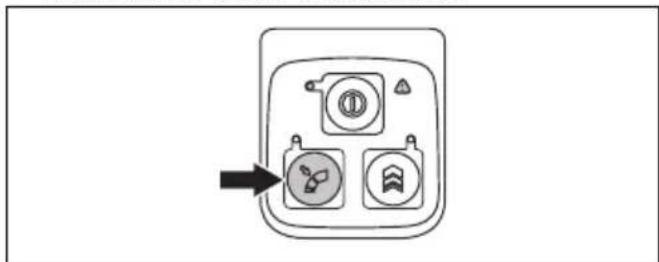

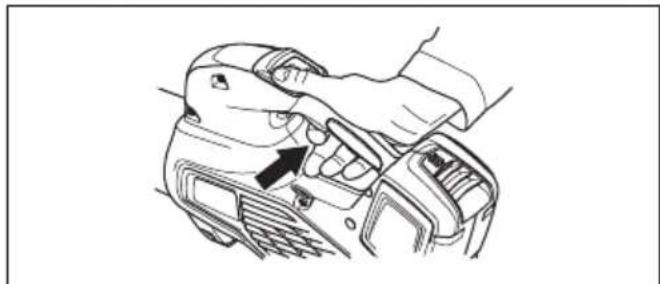

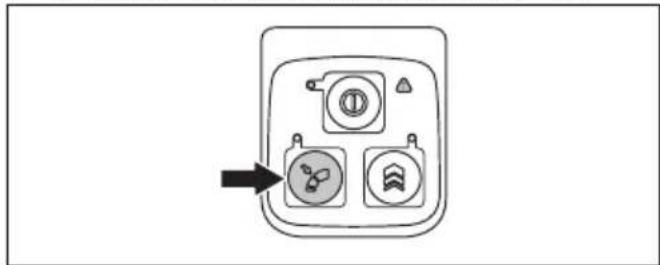

9. Cruise control: Stel de optimale luchtstroom voor uw Werk in
10. Draad

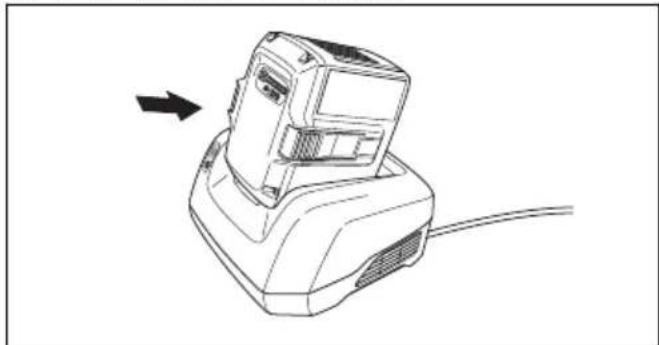

11. Acculader

12. Voedings- en waarschuwingslampje

13. Accuontgrendelknop
    15.Accu

14. Waarschuwingsindicator (FOUT-led)
15. Accu-indicatieknop
16. Accustatus
17. Bedieningshandleiding
18. Draagstel (525iB)
19. Draagstel, heuppad (530iBX)

Productbeschrijving

Husqvarna 320iB Mark II, 525iB, 530iBX waar blazers met een elektromotor.

Husqvarna AB werkkt voortdurend aan het verder ontwikkelen van haar producten en behoudt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

Gebruik

Dit product is ontworpen voor het wegblazen van bladeren en ander vuil van gazons, paden, asfaltwegen en dergelijkke.

Symbolen op het product

Waarschuwing! De blazer kan gevaarlijk zich! Onzorgvuldig of onjuist gebruik kan leiden tot ernstig of fataal letsel bij de gebruiker of anderen. Het is uiterst belangrijk dat u de inhoud van de bedieningshandleiding doorleest en begrijpt. Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u de machine gebruikt.

Gebruik goedgekeurde oogbescherming.

Gelijkstroom.

Geluidsemissieaar de omgeving, raadpleeg de EG-richtlijn.De emissie van het product staat vermeld in het hoofdstuk "Technische gegevens"en op het label.

Symbolen op het product of op de verpakking geen aan dat dit product nicht beschouwd kan worden als huishoudelijk afval. Dit product moet worden afgevoerd via de daartoe aangewezen recyclingfacilitieten.

Het product voldoet aan de geldende EGrichtlijnen.

IPX4

De gebruiker van de bladblazer dient ervoor te zorgen dat geen mensen of dieren dichtter bij komen dan 15 meter. Indien meerdere gebruikers werken in hetzelfde werkgebied, is de onderlinge veriligheidsafstand min. 15 meter. De bladblazer kan voorwerpen met geweld wegslingeren, die terug kuren kaatsen. Dit kan leiden tot ernstig oogletsel, als de aanbevolen veriligheidsuitrusting Niet worden gebruikt.

yyyy wwwxxxxxx

et productplaatje toont het seri-emmer. yyy is het productiejaar, ww is de productieweek en xxxxx is het seriENUMmer.

Fabrikant

Husqvarna AB

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zich wij Niet aansprakelijk voor schade die door ons product worden veroorzaakt, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig zijn, of onderdelen die nicht zich goedgekeurd door de fabrikant.
• het product een accessoire bevat dat Niet afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.
• het product Niet is gerepareererd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt

om te wijzen op belangrjekte delen van de handleiding.

WAARSCHUWING:

Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt
gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatatie die nodig is in een bepaalde situatie.

Inleiding

veiligheidswaarschuwingen en alle instructies. Het nicht opvolgen van de waarschuwingen en instructies kan leiden tot

elektrische schokken, brand en/of ernstig letsel.

Algemene

veiligheidswaarschuwingen voor elektrisch gereedschap

Controle voor het starten

• Controller het werkgebied. Verwijder alle losse objecten, zoals stenen, stukjes glas, spijkers, staaldraad, touw, enzovoort die kuren worden uitgeworpen.
  Verwijder.altijd de accu om onbedoeld starten van de machine te voorkomen. Koppel.altijd de accu los voordat u onderhoudswerkzaamheden aan de machineuitvoert.
• Controller de machine voor gebruik en na vallen of stoten op tekenen van slijtage of beschadiging en repareer indien nodig.
• Gebruik alleen originele reserveonderdelen.
• De gebruiker van de machine要去 erop toezien dat er tijdens het werk geen mensen of dieren zichter dan 15 meter bij de machine komen. Indien meerere gebruikers in hetzelfde gebied werken,要去 de veiligheidsafstand minimaal 15 meter bedragen.

Voer voor gezruik een algemene inspectie van de machine uit; zie onderhoudsschema.
Mogelijk zijn landelijke of lokale wettelijk voorschriften van toepassing op het gebruik. Volg de eventuele voorschriften op.

Persoonlijke veiligheid

• Wees.altijdalert,kijkwatudoten gebruikuw gezondeverstand wanner u elektrischgereedschapgebruikt. Gebruikeen elektrischapparaat nichtalsumoe bent of onderinvloed bent van drugs,alcohol of medicijnen.Eenmoment van onoplettendheidtijdens het gebruik vanelektrische apparaten kanleiden tot ernstig persoonlijkletsel.
• Houd omstandersuit de buurt.
• De machine is nicht bedoeld voor gebruik door Personen (waaronder kinderen) met fysieke, zintuiglijke of geestelijk beperkingen, of een gebrek aan kennis en ervaring, tenzij ze begeleiding bij of aanwijzingen voor het gebruik van de machine hebben ontvangen van een persoon die verantwoordelijk is voor hun veiligheid.

Kinderen要去en onder toezicht worden gehonden om er zeker van teল dat ze Niet met het apparaat spelen.

• Laat de machine nooit gebruiken door kinderen of andere Personen die nicht+zijn opgeleid voor het gebruik of onderhoud van de machine en/of de accu. De minimumleeftijd van de gebruiker kan+zijn vastgelegd inplaatselijke voorschriften.
• Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en medewerkers要去en zich buiten de veiligheidszone van 15 m (50 ft.) bevinden. Schakel de machine onmiddelijkuit indien iemand dichterbij kommt.
• Sla de apparatuur op in een afsluitbare ruimte zodate het buiten het bereik is van kinderen en onbevoegde Personen.

• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of langhaar können verstrikt raken in bewegende onderdelen.

• Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen.haveft ingenomen die uw gezichtsvermögen, beoordelingsvermögen of coordinatievermögen negatief beinvloeden.

• Draag alsijd persoonlijke beschemingsuitrusting. Zie de instructies in het hoofdstuk "Persoonlijke beschemingsuitrusting".
• Verwijder.altijd de accu wonneer u de machine aan een andere persoon geeft.
  Denk erom dat het uw verantwoordelijkheid als gebruiker is om mensen en hun eigendommen nicht bloot te stellen aan ongelukken of gevaar.

Gebruik en verzorging van elektrische apparaten

• Gebruik nooit een machine die zo gewijzigd is dat ze nicht langer overeenkomt met de originele uitvoering. Gebruik de machine nooit in de buurt van explosieve of ontvlambare materialen.
• Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreiben visiligheidscontroles en de

onderhouds- en service-instructiesuit. Bepaalde onderhouds- en servicemaatregelen moeten door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

• Gebruik alleen originele reserveonderdelen.
  Zorg dat de ventilatieopengingen.altijd vrij়n van afvalmaterialen.
• Alle deksels, beschermingen en hendels要去en aangebrachtংn voor u start.
• Gebruik de machine alleen bij daglicht of onder goed verlichte omstandigheden.

• Gebruik de machine nooit bij ongunstige weersomstandigheden, bijv. bij mist, regen, in vochtige of natte omgevingen, bij harde wind, hevige koude, gevaar van blikseminslag, enz. Extreem warmoorverhitting van de machine peroorzaken. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatuie leiden, bijvoorbeeld een gladly ondergrond.

• Als de machine overmatig begint te trillen, stopt u de machine en verwijdert u de accu.
  U dient uitsluitend te lopen, nooit te rennen.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

• Bij onjuist of onzorgvuldig gebruik kan het product een gevaarlijk gereedschap worden, dat ernstig of zichs fataal letsel kan veroorzaken bij de gebruiker of anderen. U要去 de inhoud van de bedieningshandleiding lezen en begrijpen.
• De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de fabrikant. Gebruik nooit een product dat zo gewijzigd is dat het Niet langer overeenkomt met de origineleuitvoering en gebruik altijd originele accessoires. Niet goedgekeurde wijzigingen en/of Niet-originele onderdelen hunnen tot ernstig persoonlijk

letsel of de dood van zowel gebruiker als omstanders leiden. Uw garantie dekt möglichk geen schade of aansprakelijkheid als gevolg van het gebruik van nietgoedgekeurde accessoires of verwangende onderdelen.

• Dit product produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedieren.
• Verwijder de accuuit het product voorafgaand aan het opladen.

Veiligheidsinstructies voor bediening

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

• Wanner u in een situation belandt waarin u Niet goed weet hoe u verder te werk要去 gaan,要去 u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats. Gebruik demachine nooit voor taken waarvoor u Niet voldoende gekwalificeerd bent.
• Gebruik het product nooit bij slecht waar, zoals mist, regen, sterke wind, strengge kou enz.
• Sta Niet toe dat kinderen het product gebruiken of in de buurt van het product komen. Het product start gemakkelijk, zodat kinderen deze möglichk hunnen starten wanner ze Niet onder volledig toezicht staan. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Koppel de acculos wanner het product nicht onder streng toezicht staat.
• Zorg ervoor dat er zich geen personen of dieren zich op een afstand kleiner dan 15 meter (50 ft.) bevinden verwijl u werkt. Indien meertere gebruikers in hetzelfde gebied werken,要去 de veiligheidsafstand minimaal 15 meter bedragen. Anders is er een risico op ernstig persoonlijk letsel. Schakel het product onmiddelijk uit indien

iemand dichterbij kommt. Draai het product nooit rond zonder eerst te controleren of er anschter u nicht iemand zich in deveiligheidszone bevindt.

• Zorg ervoor dat u veilig=kunt gaan en staan. Controller of er eventuele hinderissen zich als u onverwacht snug moet kuren wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wonneer u op hellend terrein werkt.
• Zorg steeds voor een goede balans en een stabiele houding. Voorkom overstrekken.
• Let als u gehoorbescherming draagt op waarschuwingssignalen of geschreeuw. Doe uw gehoorbescherming.altijd af zodra het product is gestopt.
• Houd rekening met de mensen in uw omgeving door het product Niet te gebruiken op ongebruikelijkeijdstippen, bijvoorbeeld's avonds LAST of's morgens vroeg. Volg deplaatselijke regelgeving en verordenen.
• Gebruik het product met een zo laag möglichke luchtstroom. Het is zelden nodig om de volledige luchtstroom te

gebruiken. Veel
werkzaamheden können met de halve luchtstroom
uitgevoerd worden. Een lagere luchtstroom zorgt voor minder lawaai en minder stof.
Bovendien vliegt het verzamelde/verplaatste afval dan ook Niet alle kanten op.

• Gebruik een hark of een bezem om het vastzittende vuil van de grond los te make.
• Houd de mond van de blaaspijp zo zich可能导致 bij de grond.
  Wees u bewust van uw omgeving. Richt het product weg van mensen, dieren, spelplaatsen en auto's enz.
• Beperk de blaastijd tot een minimum door stoffige gebieden met behulp van spreoiapparatuur te bevochtigen.
• Let op de windrichting. Werk met de wind mee om uw werk te vergemakkelijken.
• Stop het product en verwijder de accu als het product abnormaal gaat/TRillen.

• Het is tijdrovend om de bladblazer te gebruiken om große bergen te verplaatsen en het creëert onnodig lawaai.

• Ruim uw rommel op. Vergewis u ervan dat u geen vuil op het erf van iemand anders heeft geblazen.

• Ren nicht met het product.
• De krachtige luchtstroom kan voorwerpen met zo'n snugheid verplaatsen dat ze terug hunnen stuiteren en ernstig letsel aan uw ogen hunnenveroorzaken.

• Richt de luchtstroom nooit op mensen of dieren.
• Zet de motor uit voordat u accessoires of andere onderdelen monteert of demonteert.
• Houd alle lichaamsdelenuit debuurt van hete oppervlakken.

• Leg het product nooit neer verwijl het is geactiveerd, tenzij u er goed zich op hebt.

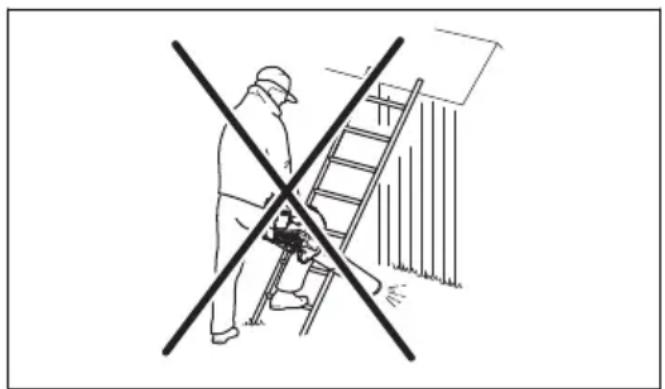

• De bladblazer mag nicht worden gebruikt op ladders of steigers.

• Gebruik het product nooit zonder de möglichkheid hulp in te roepen in geval van nood.
• Kijkuit voorwegschetende objecten. Stenen, afval, enzovoort+kunnen omhoog schieten in uwogen en blindheid of ernstig letselveroorzaken.
• Gebruik een aardlekschakelaar om de veiligheid te verbeteren. Er is een aardlekschakelaar aangebracht ter bescherming van gebruikers bij een eventuele elektrische storing.
• Dit product staatbekend omhaar lage trilbelasting. Als menteveel wordenblootgesteld aantrillingen,kan dit tot bloedvaten zenuwbeschadigingenleiden bij personen die eenslechte bloedcirculatiehebben.Consulteer uw dokterwonneer u symptomen heeftdie wijzen op te grote

blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, "kriebels", "speldeprikken", pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidopppervlak. Deze symptomen komen meestal voor op vingers, handen of polsen.

• Gebruik het product alleen voor het beoogde doel.
• Het is nicht möglichk om elke mogelijkke situatie te vermelden. Wees.altijd voorzichtig en gebruik uw gezond verstand. Vermijd situatuies die uw capaciteiten te boven gaan. Als u na het lezen van deze instructies nog vragen hebt over de bedieningsprocedures dient u een expert te raadplegen voordat u verder.gaat.

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

• Draagijdens het gebruik van het product algijd goedgekeurde persoonlijke beschemingsuitrusting. Persoonlijke beschemingsuitrusting hunnen Niet alle risico'suitsluten maar hunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschemingsmiddelen.
• Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Over het algemeen zijn accu-aangedreten producten relatief stil, maar schade kan voortvloeien uit een combinatie van geluidsniveauen lang gebruik. raadt aan dat gebruikers gebruik makes van gehoorbescherming wonneer producten gedurende een groot deel van de dag worden gebruikt. Bij continu en regelmatig gebruik dienen gebruikers hun gehoor regelmatig te lately controlleren. Let op: gehoorbescherming beperkt de mogelijkheid om geluiden

en waarschuwingssignalen te horen.

• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt,要去 ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril要去 voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen.

• Gebruik kleding van stevige stof. Gebruik.altijd een zware Lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of sandalen of loop Niet op blote voeten. Bind voor de veiligheid langhaar samen tot boven schouderhoogte.

• Houd een EHBO-doos binnen handbereik.

U moet een stofmasker gebruiken als het risico van stof bestaat.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

In dit hoofdstuk worden de veiligheidsvoorzieningen van het product beschreiben, welke functie ze hebben en hoe controles en onderhoud要去en worden uitgevoerd om hun goede werkig te waarborgen. Zie de instructies onder het kopje Productoverzicht op pagina 75 om te zien waar deze onderdelen zich bevinden op uw product.
- De levensduur van het product kan worden verkort en het risico op ongevallen kan toenemen wanner het

onderhoud van het product Niet op de juiste manier plaatsvindt en wanneer service en/of reparations nicht vakkundig worden uitgevoerd. Indien umeer informatie nodig heb, verzoeken wij u contact op te nemen met deuchtst bijzijnde onderhoudsdealer.

• Gebruik een product nooit wanneer deveiligheidsvoorzieningen defect zijn. Deveiligheidsuitrusting van het product要去 geinspecteer den onderhoden worden zoals beschreiben in dit hoofdstuk. Als uw product een van deze controles Niet doorstaat,要去 contact opnemen met uw serviceworkplaats om uw unit te lately repareren.
• Om service en reparations aan het product uit te voeren,要去 een speciale opleiding hebben. Dit geldt met name voor de veiligheidsuitrusting van het product. Als uw product een van de volgende controles Niet goed doorstaat,要去 ermee maar uw serviceworkplaats gaan. Als u een van onsze producten koopt, garandeert dit dat de reparations en service door een vakman kannen worden

uitgevoerd. Als u uw product hebt gekocht bij een van onsedealers die geen servicewerkplaats heeft, vraag dan waar de dichtstbijzijdererkende werkplaats is.

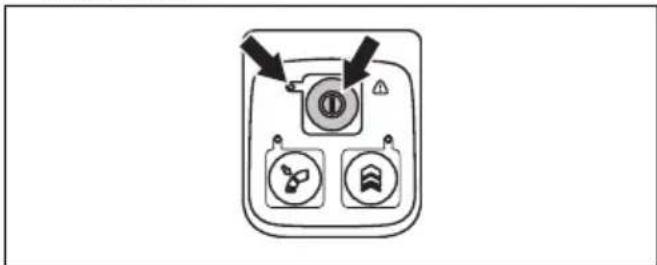

Toetsenbord controlleren

1. Houd de start/stop-knop (B) ingedrukt.

a) Het product is
ingeschakeld wanner de
LED (A) brandt.
b) Het product isuitgeschakeld wanner deLED (A) uit is.

1. Zie Probleemoplossing op pagina 93 als het waarschuwingslampje (C) brandt of knippert.

Activeringsschakelaar controlleren

1. Druk de activeringsschakelaar kort in om te controleren of deze vrij beweegt.

Veiligkeit bij accu's

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

• Gebruik alleen de Husqvarna BLi-accu. Zie Goedgekeurde accu's op pagina 96. De accu is via software versleuteld.

• Gebruik de oplaadbare Husqvarna BLi-accu uitsluitend als een voedingsbron voor de bijbehorende producten van Husqvarna. Gebruik de accu Niet als voedingsbron voor andere apparaten, om letsel te voorkomen.

• Risico van elektrische schok. Breng de accuklemmen nicht in contact met sleutels, munten, schroeven of ander metaal. Dit kan een kortsluiting van de accu veroorzaken.

• Gebruik geen nicht-oplaadbare accu's.
• Plaats geen voorwerpen in de luchtspleten van de accu.
• Bescherm de accu gegen direct zonlicht, warmte of open vuur. De accu kan brandwonden en/of chemische brandwonden veroorzaken.
• Bescherm de accu gegen regen en vocht.
• Houd de accuuitdebuurt van magnetrons en hoge druk.
• Probeer de accu nicht te demonteren of te slopen.

• Als er een accu lekt, zorg er dan voor dat de vloeistof nicht in aanraking komt met uw huid of ogen. Als u in aanraking bent gekomen met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en zeep en raadpleeg een arts. Wrijf nicht in uw ogen wanneer u vloeistof in uw ogen krijgt, maar spoel uw ogen minstens 15 minutes met water en raadpleeg een arts.

• Gebruik de accu bij temperaturen tussen -10 °C (14 °F) en 40 °C (114 °F).

• Reinig de accu of accumulator nooit met water. Zie Product, accu en accumulator reinigen op pagina 93.
• Gebruik geen defecte of beschadigde accu.
• Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, schroeven en sieraden.
• Houd de accu buiten het bereik van kinderen.

Veiligheidsvoorschriften voor acculader

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

• Risico van elektrische schok of kortsluiting wanner de veiligheidsinstrumentes nicht worden opgevolgd.

• Gebruik geen andere acculader dan die bij uw product is geleverd. Gebruikuitsluitend Husqvarna QC-laders wonneer u verwangende Husqvarna BLiaccu's oplaadt.

• Probeer de acculader nicht te demonteren.

• Gebruik geen defecte of beschadigde acculader.
• Til de acculader Niet op aan de voedingskabel. Trek aan de stekker om de acculaderuit de wandcontactdoos te halen. Trek Niet aan de voedingskabel.
• Houd alle kabels en verlengsnoeren uit de buurt van water, olie en scherpekanten. Let op dat de kabel Niet bekneld raaktussen objecten zoals deuren, hekken en dergelijkke.
• Gebruik de acculader nicht in de buurt van brandbare materialen of materialen die corrosie{kunnen veroorzaken. Controller of de acculader Niet is afgedekt. Haal de stekker van de acculader uit de wandcontactdoos bij rookontwikkeling of brand.
• De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu Niet buiten op. Laad de accu Niet op in vochtige omstandigheden.
• Gebruik de acculader alleen op plekken met een temperatuur:tussen 5^ (41 ^) en 40^ 104 F).

Gebruik de lader in een omgeving die goed geventileerd, droog en stofvrij is.

• Plaats geen voorwerpen in de koelspleten van de acculader.
• Verbind de contacten van de acculader Niet met metalen objecten, odomat dit kortsluiting in de acculader kan veroorzaken.
• Gebruik goedgekeurde stopcontacten die nicht beschadigd zijn. Controller of de kabel van de acculader nicht beschadigd is. Als er verlangkabels worden gezruikt, zorg er dan voor dat deze nicht beschadigd�n.

Veiligheidsinstrumenties voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordatu onderhoud aan het product gaat uitvoeren.

• Verwijder de accu voordat u onderhoud of andere controlesuitvoert, of het product demonteert.
• De gebruiker mag alleen de onderhouds- en servicewerkzaamhedenuitvoeren die in deze

bedieningshandleiding+zijn beschreiben. Gaaar uwservicedealer voorverdergaande service-ofonderhoudswerkzaamheden.

Zorg dat alle moeren, bouten en schroeven vast+zijn aangedraaid, om er zeker van te zich dat het product veilig fonctioneert.
- Vervang versleten of beschadigde onderdelen.
- Als u geen onderhouduitvoert, verkort dit de levenscyclus van het product en vergroot het risico op ongevallen.

• Voor alle service en reparations is speciale training vereist, vooral voor de veriligheidsvoorzieningen op het product. Als Niet alle controles in deze bedieningshandleiding een goed resultaat given na onderhoud, ga dan maar uw servicedealer. Wij garanderend dat u�ak professionele reparations en service voor uw product krijgt.
• Gebruik alleen originele reserveonderdelen.

Montage

De buis op het product monteren

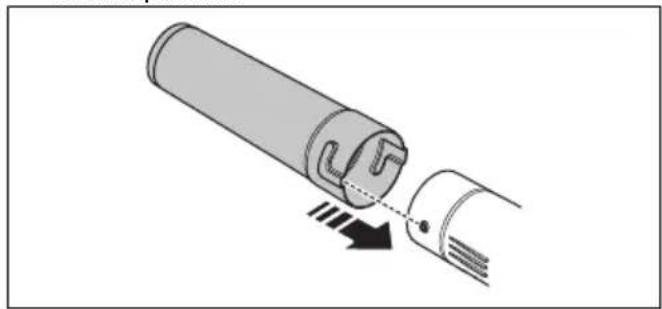

1. Zet het blaasmondstuk over het buisvormige uiteinde van het product.

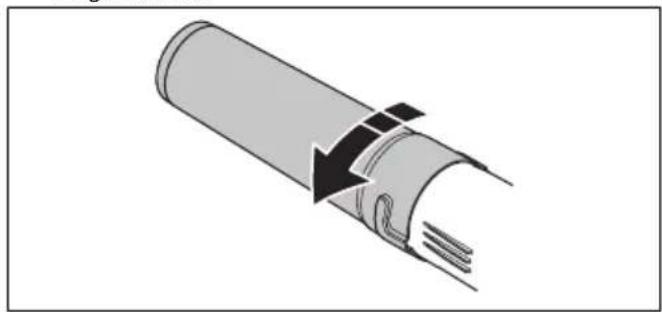

1. Duw het blaasmondstuk helemaal op zich plek en draai het blaasmondstuk om het aan het product te vergrendelen.

Draagstel afstellen

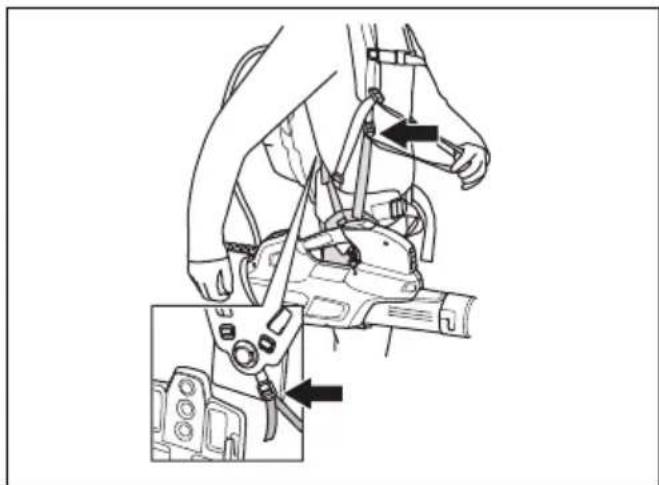

1. Steek de banden van de heuppad door de bevestigingen in het draagstel voor de backpack-accu.

1. Stel het draagstel af voor de Beste werkhouding.

Werking

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

De werkung controleren voordat u het product gezruikt

1. Controller de luchtinlaat op vuil en scheuren. Gebruik een borstel en verwijder gras en bladeren van het product.
2. Controller of het product correct werkt.
3. Controller alle moeren en schroeven en zorg ervoor dat ze goed vastzitten.

Aansluiten van acculader

1. Sluit de acculader alleen aan als de spanning en frequentie overeenkomen met de specificaties op het productplaatje.
2. Steek de stekker in een geaard stopcontact. De LED op de acculaderlichteenmaal groen op.

Let op: De accu worden nicht opgeladen als de accutemperatuur hoger is dan 50^ / 122^ . Als de temperatuur hoger is dan 50^ / 122^ , zal de acculader de accu afkoelen voordat de accu worden opgeladen.

Backpack-accu (530iBX)

De capacititeit van de backpack-accu worden in cijfers weergegeven op het product en met de LED-lampjes op de backpack-accu.

Raadpleeg de bedieningshandleiding van de backpack-accu voor informatie over het opladen van en onderhouduitvoeren aan de backpack-accu.

De accu opladen

Let op: Laad de accu op als u deleze voor de eerste keer gebruikt. Een neue accu is slechts 30% opgeladen.

1. Zorg ervoor dat de accu droog is.
2. Plaats de accu in de acculader.

1. Zorg ervoor dat het groene laadlampje op de acculader gaat branden. Dat betekent dat de accu goed is aangesloten op de acculader.

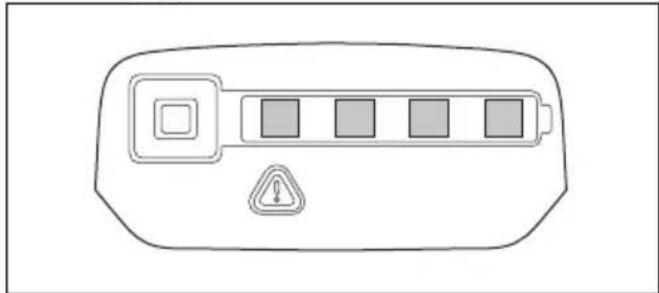

1. Wanner alle LED's op de accu branden, is de accu volledig opgeladen.

1. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek Niet aan de kabel.
2. Haal de accuuit de acculader.

Let op: Raadpleeg de handleidingen van de accu en de acculader voor meer informatie.

De accu aansluiten op het product

WAARSCHUWING: Gebruikuitsluitend originele Husqvarna-accu's in het product.

1. Zorg ervoor dat de accu volledig is opgeladen.

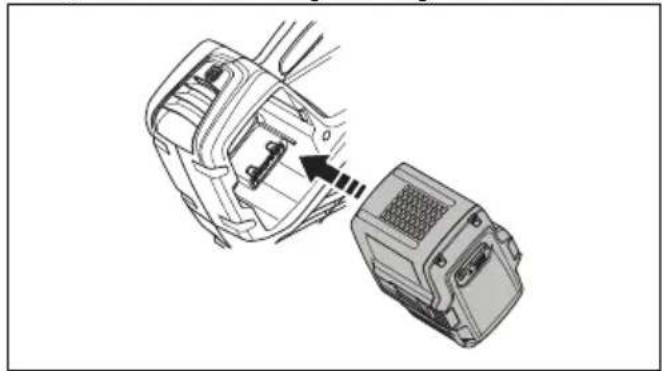

2. Schuif de accu in de accuholder van het product. De accu要去 gemakkelijk schuiven. Als dat nicht zo is, dan is de accu Niet goed aangebracht.

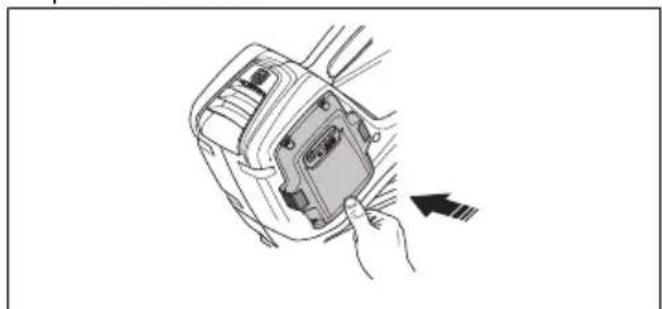

1. Druk gegen het onderste deel van de accu en druk het zover möglichk in het accucompartment. De accu vergrendelt in positie, waar bij u een klik zult horen.
2. Zorg ervoor dat de vergrendelingen goed op hunplaats vastklikken.

De backpack-accu aansluiten op het product

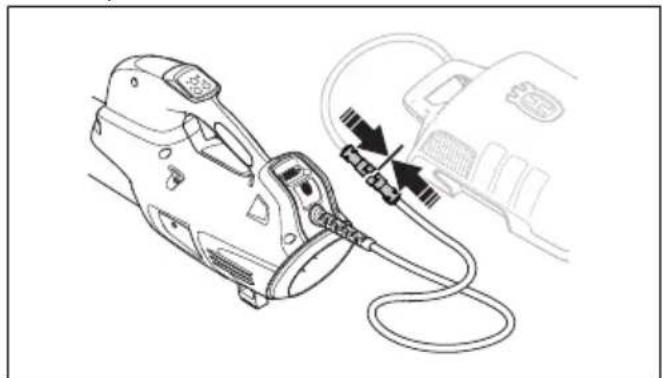

1. Sluit de adapterkabel van het product aan op de backpack-accu.

1. Zet de accukabel vast in de klemmen op het draagstel.
2. Draag de backpack-accu op uw rug wanner de backpack-accu worden gebruikt.

Product starten

1. Houd de startknop ingedrukt totdat de groene LED gaat branden.

1. Gebruik de activeringsschakelaar om het toerental te regelen.

Product starten

Na het inschaken van de backpack-accu duurt het opstarten ongeveer 4 seconden (software worden opgestart). In die tijd hoort u de ventilatoren in de backpack-accu draaien en knippert er een groene LED op de accu. Wanner de groene LED op de accu brandt, is het product maar om te worden gestart.

1. Start de backpack-accu. Ga Niet verder met de volgende stappen voordat de groene LED brandt.
2. Houd de startknop ingedrukt totdat de groene LED gaat branden.

1. Gebruik de activeringsschakelaar om het toerental te regelen.

Product stoppen

1. Laat de activeringsschakelaar los.
2. Houd de stopknop ingedrukt totdat de groene led dooft.

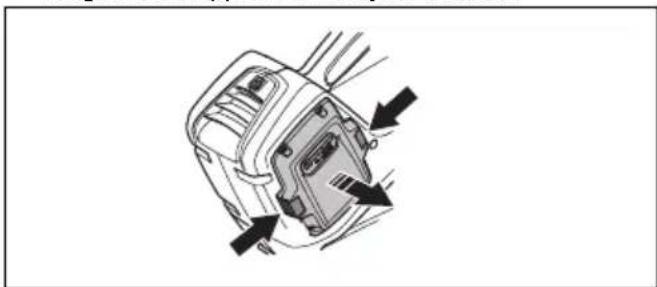

3. Verwijder de accuuit het product. Druk op de twee ontgrendelknuppen en verwijder de accu.

Het product en de backpack-accu stoppen

1. Laat de activeringsschakelaar los.

2. Houd de stopknop ingedrukt totdat de groene LEDuit gaat.

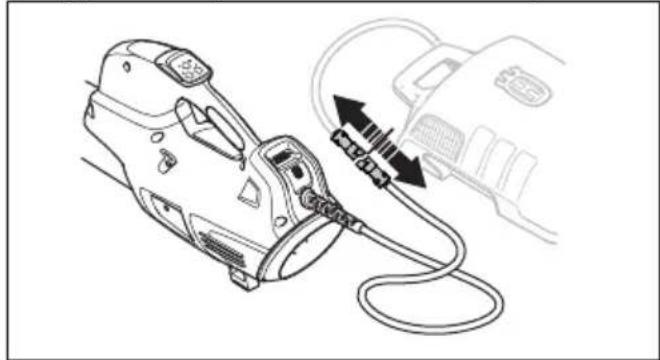

3. Koppel de backpack-accukabel los van het product

Let op: Als de backpack-accu meer dan 30 minuten nicht worden gezebuilt, worden de backpack-accu automatischuitgeschakeld. Druk op de startknop op de backpack-accu om de backpack-accu opnieuw te starten.

De optimale luchtstroom voor uw werk instellen

1. Druk de activeringsschakelaar in om de optimale luchtstroom voor uw werk te kiezen.

1. Druk op de cruise control-knop om de gekozen luchtstroom in te stellen, de LED gaat branden.

1. U kurz zo blijven werken zonder dat u de activeringsschakelaar hoeft in te drukken.

1. Druk nogmaals op de cruise control-knop om de cruise control-functie te deactiveren.

De luchtstroomijdelijk verhogen

1. Start het product. Zie Product starten op pagina 91.
2. Houd de Boost-knop ingedrukt om de maximale luchtstroom te krijgen, de LED gaat branden.

a) 525iB, 530iBX heeft een onbeperkte Boost-tijd.
b) 320iB Mark II heeft een beperkte Boost-tijd van 30 seconden. Laat de Boost-knop los en druk hem waar in.

1. Laat de Boost-knop los om het product met een normale luchtstroom te gebruiken.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoudswerkzaamheden gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Onderhoudsschema

WAARSCHUWING: Verwijder de accu voordat u onderhoud uitvoert.

Hieronder volgt een lijst van het onderhoud dat u aan het product moet UITvoeren.

Onderhoud	Elke dag	Vekelijks	Maande- lijkss
Reinig de buitenkant van de machine met een schone en droge doeck. Gebruik nooit water.	X
Houd de handgrepen droog, schoon en vrij van olie en vet. X
Controller of de start/stop-knop correct werkt en nicht beschadigd is. X
Zorg ervoor dat de activeringsschakelaar correct werkt met betrekking tot veilig- heid.	X
Controller of de bouten en moeren vastgedraaidijken. X
Controller of de accu onbeschadigd is. X
Controller de laadstatus van de accu. X
Controller of de ontgrendelknoppen op de accu werkken en de accu in de machi- ne vergrendelen.	X
Controller of de acculader onbeschadigd is en goed werkt. X
Controller of alle koppelstukken, aansluitingen en kabels intact en schoonijken. X
Controller de aansluitingen:tussen de accu en de machine en controller tevens de aansluiting:tussen de accu en de acculader.			X

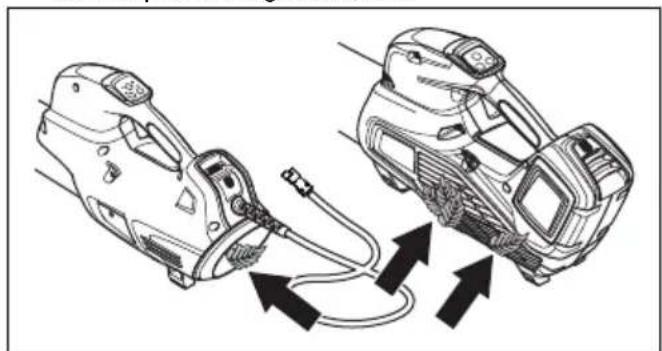

Luchtinlaat controlleren

1. Zorg ervoor dat de luchtinlaat aan geen enkele kant van het product is geblokkeerd.

1. Stop het product en verwijder bladeren of ongewenst materiaal indien nodig.

OPGELET: Een verstopte luchtinlaat vermindert de blaascapaciteit van het product en verhoegt de werktemperatuur van de motor. Dit kan leiden tot een

defect aan de motor als gevolg van oververhitting.

Accu en acculader controleren

1. Controller de accu op beschadigingen, bijvoorbeeld scheuren.
2. Controller de acculader op beschadigingen, bijvoorbeeld scheuren.
3. Controller of de aansluitkabel van de acculader nicht beschadigd of gescheurd is.

Product, accu en acculader reinigen

1. Reinig het product met een droge doek na gebruik.
2. Reinig de accu en acculader met een droge doeck. Houd de accugeleiderails schoon.
3. Zorg ervoor dat de aansluitingen van de accu en de acculader schoonঀen voor dat de accu in de acculader of het product worden geplaatst.

Probleemoplossing

Toetsenbord

Toetsenbord Mogelijk fouten Mogelijk actie
Groene LED knippert Lage accuspanning. Laad de accu op.

Toetsenbord Mogelijk fouten Mogelijk te actie
Rode fout-LED knippert De activeringschakelaar en de start-knop worden tegelijkkortijd ingedrukt.	Laat de activeringsschakelaar los,waarna het product is geactiveerd.
Temperatuurafwijking. Laat het product afkoelen.
Het product start nicht Vuil in de accuaansluitingen. Reinig met perslucht of een zachtberstel.
Rode fout-LED brandt Het product moet worden onderhuyen.	Neem contact op met de service-werkplaats.

Accu

LED-display Mogelijk fouten Mogelijk actie
Groene LED knippert Lage.accuspanning. Laad de accu op.
Rode fout-LED knippert De accu is leeg. Laad de accu op.
		Temperatuurafwijking. Gebruik de accu bij temperaturen:tussen -10 °C (14 °F) en 40 °C (104 °F).
		Overspanning. Controller of de netspanning over-eenkomt met de spanning die is aan-gegeven op het typeplaatje op het product.
		Haal de accu uit de accelader.
Rode fout-LED brandt Celverschil te grot (1V). Neem contact op met de service-werkplaats.

Backpack-accu

Raadpleeg de handleiding van de backpack-accu voor probleemoplossing van de backpack-accu.

Acculader

Probleem Mogelijk fouten Mogelijk oplossing
Rode fout-led knippert. Temperatuurafwijking. Gebruik de acculader bij temperatu-ren:tussen 5 °C (41 °F) en 40 °C (104 °F).
Rode fout-led gaat branden. Neem contact op met uw servicedea-ler.

Vervoer, opslag en verwerking

Transport en opslag

• De meegeleverde Li-ion-accu's voldoen aan de wettelijkke vereisten voor gevaarlijke goederen.
• Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs.
• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.
• Breng tape aan op blootligende aansluitingen wanner u de accu in een pakket plaatst. Plaats de accu strak in het pakket om beweging te voorkomen.
• Verwijder de accu bij opslag of vervoer.
• Plaats de accu en de acculader in een droge, vocht-en vorstvrije ruimte.
• Bewaar de accu Niet opplaatsen waar staatische elektricitiean aanwezig is. Bewaar de accu Niet in een metalen doos.
• Bewaar de accu op een plaat met een temperatuur:tussen 5^ en 25^ en Niet in direct zonlicht.
• Bewaar de acculader op een plaat met een temperatuur:tussen 5^ en 45^ en nicht in direct zonlicht.
• Gebruik de acculader alleen als de omgevingstemperatuur:tussen 5^ en 40^ ligt.
  Laad de accu op:tussen de 30% en 50% voorafgaand aan langdurige opslag.

• Berg de acculader op in een ruimte die afgesloten en droog is.

• Bewaar de accu Niet in de buurt van de acceluler. Laat kinderen en andere onbevoegde personen nicht aan de apparatuur komen. Bewaar de apparatuur in een ruimte die u kurz afluien.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langereijd opslaat.
• Gebruik de transportbescherming op het product om letsel bij Personen of schade aan het productijdens vervoer en opslag te voorkomen.
• Bevestig het product stevig tijdens vervoer.

Accu, acculader en product afvoeren

Het onderstaande symbol betekent dat het product geen huishoudelijk afval is. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. Dit voorkomt verruiling van het milieu en letsel bij Personen.

Neem contact op met de lokale autoriteiten, het afvalverwerkingsbedrijf of uw dealer voor meer informatie.

Let op: Het symbol staat op het product of op de verpakking van het product.

Technische gegevens

Technische gegevens

	320iB Mark II 525iB 530iBX
Motor
Motortype BLDC (borstelloos)	36 V	BLDC (borstelloos)36 V	BLDC (borstelloos)36 V
Gewicht
Gewicht zonder accu, kg/lb 2,5/5,5 2,4/5,3 2,9/6,4			19
Geluidsemissies20
	320iB Mark II 525iB 53	0iBX
Geluidsvermogenniveau, gemeten dB(A) 95 97	92
Geluidsvermogenniveau, gegardeerd LWA dB (A)	96 98 93
Waterbeschermingsniveau
Geschikt voor alle weersomstandigheden Ja Ja	Ja
IPX4 21	Nee Ja Ja
Geluidsniveau22
Equivalent geluidsdrukniveau op oorhoogte van de gebruiker, gemeten in overeenstemming met EN/ISO 11203 en ISO 22868, dB(A):	81 82 77,6
Trillingsniveau23
Trillingsniveauaus in de handgrepen, gemeten volgens ISO 22867, m/s2	0,7 0,5 0,4
Ventilatorprestaties
Luchtstroom in normale modus met stand-aard mondstuk, m3/min	11,0 11,6 12,1
Maximale luchtsnelheid in normale modus met standard mondstuk, m/s / mph	47 / 105,1 48 / 107,4 49 / 109,6

Geluids- en trillingsgeevens zijn bepaald op basis van het nominale maximale toerental.

Goedgekeurde accu's

Gebruik uitsluitend originele Husqvarna BLi-accu's voor dit product.

Goedgekeurde acculaders

Acculader QC330 QC500
Ingangsspanning, V 100-240 100-240
Frequentie, Hz 50-60 50-60
Vermogen, W	330	500

Accessoires

Goedgekeurde accessoires

Goedgekeurde accessoires Type	Art.nr.
Mondstuk (lengte)	Plat mondstuk (600 mm) 579 79 75-01
	Rond mondstuk met metalen ring (300 mm)	586 10 63-01
	Rond mondstuk met metalen ring (400 mm)	586 10 63-02
	Mondstukdemper (400 mm) 589 81	17-01
Handgreep Handgreep voor 530iB	X 501 71 51-01
Accuriem FLEXI	Draagset voor BLi-accu's 590 77 67-01
	Adapterset voor 320iB Mark II en 525iB	590 77 67-02
	Connectorset voor 530iBX24	590 77 67-03

EG verklaring van overeenstemming

EG verklaring van overeenstemming

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: tel: [phone], verklaart onder alleenverantwoordelijkheid dat de accubladblazers Husqvarna 320iB Mark II en 525iB met serienummers van 2018 en later (het jaartal staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer), voldoet aan de vereisten van de volgende RICHTLIJNEN VAN DE RAAD:

van 17 mei 2006 "met betrekking tot machines" 2006/42/EG.
van 26 februari 2014 "betreffende elektromagnetische compatibiliteit" 2014/30/EU.
van 6 september 2006 "inzake batterijen en accu's, alsook afgedankte batterijen en accu's" 2006/66/EG
van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu" 2000/14/EG.
van 8 Juni 2011 over de "beperking van het gebruik van bepaalde gevaarlijke stoffen" 2011/65/EU

De volgende normen zijn van toepassing: EN 60335-1:2012 (IEC 60335-2-100:2002), EN ISO 14982:2009, CISPR 12:2007+A1:2009

Verder heeft RISE SMP Svensk Maskinprovning AB, Zweden, een verklaring afgegeben van overeenstemming met bijlage V van de Richtlijn van de Raad van 8 mei 2000 "betreffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG. De certificaten hebben nummer: 01/012/010-320iB Mark II, 01/012/011-525iB.

Voor informatatie over geluidsemissies, zie Technische gegevens op pagina 95

Huskvarna, 2018-01-02

Pär Martinsson, Hoofd Ontwikkeling (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatione)

EG verklaring van overeenstemming

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: tel: [phone], verklaart onder alleenverantwoordelijkheid dat de accubladblazer Husqvarna 530iBX met serienummers van 2018 en later (het jaartal staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer), voldoet aan de

vereisten van de volgende RICHTLIJNEN VAN DE RAAD:

van 17 mei 2006 "met betrekking tot machines" 2006/42/EG.
van 26 februi 2014 "beteffende elektramagnetische compatibiliteit" 2014/30/EU.
van 6 september 2006 "inzake batterijen en accu's, alsook afgedankte batterijen en accu's" 2006/66/EG
van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu" 2000/14/EG.
van 8 Juni 2011 over de "beperking van het gebruik van bepaalde gevaarlijke stoffen" 2011/65/EU

De volgende normen zijn van toepassing: EN 60335-1:2012 (IEC 60335-2-100:2002), EN 55014-1:2006+A1:2009, EN 61000-6-2:2005

Verder heeft RISE SMP Svensk Maskinprovning AB, Zweden, een verklaring afgegeben van overeenstemming met bijlage V van de Richtlijn van de Raad van 8 mei 2000 "betreffende geluidsemissie door materieel voor gebruik buitenschuis" 2000/14/EG. Het certificaat heeft nummer: 01/012/012.

Voor informatatie over geluidsemissies, zie Technische gegevens op pagina 95

Huskvarna, 2018-08-08

Pär Martinsson, Hoofd Ontwikkeling (gemachtigdevertegenwoordiger voor Husqvarna AB enverantwoordelijk voor technische documentatione)

VSEBINA

Uvod. 99

Originele instructies

Izvirna navodila
