320iB Mark II - Souffleur de feuilles HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Souffleur à batterie, puissance de 36 V, débit d'air jusqu'à 12 m³/min, vitesse d'air maximale de 48 m/s.
Utilisation	Idéal pour le nettoyage des jardins, allées et espaces extérieurs. Facile à manœuvrer grâce à son design léger.
Maintenance et réparation	Vérifier régulièrement l'état de la batterie et du filtre. Nettoyer le tube de soufflage après utilisation.
Sécurité	Porter des lunettes de protection lors de l'utilisation. Ne pas diriger le souffle vers des personnes ou des animaux.
Informations générales	Poids : 2,9 kg. Niveau sonore : 87 dB. Autonomie variable selon l'utilisation et la capacité de la batterie.

FOIRE AUX QUESTIONS - 320iB Mark II HUSQVARNA

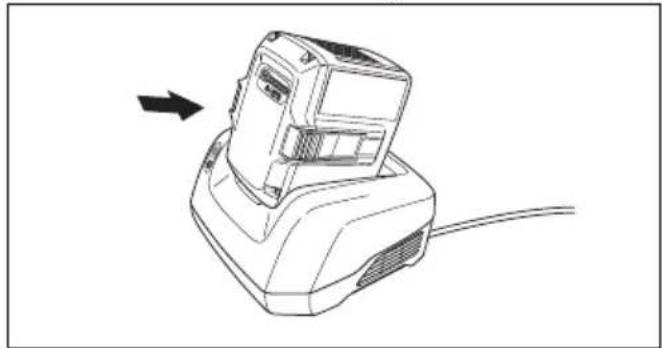

Comment charger la batterie du HUSQVARNA 320iB Mark II ?

Pour charger la batterie, connectez le chargeur à une prise électrique, puis insérez la batterie dans le chargeur jusqu'à ce qu'elle soit bien fixée. Le témoin lumineux indiquera l'état de charge.

Quel est le temps de charge de la batterie ?

Le temps de charge de la batterie est d'environ 60 à 80 minutes pour une charge complète, selon le modèle de batterie.

Comment régler la puissance du souffle ?

La puissance du souffle peut être réglée à l'aide de la gâchette de contrôle de la vitesse située sur la poignée. Appuyez doucement pour réduire la puissance et plus fort pour l'augmenter.

Que faire si le souffleur ne démarre pas ?

Assurez-vous que la batterie est correctement chargée et bien insérée. Vérifiez également que l'interrupteur de sécurité est en position 'ON'.

Comment entretenir le HUSQVARNA 320iB Mark II ?

Pour un bon entretien, nettoyez régulièrement le souffleur, vérifiez le bon état de la batterie et rangez l'appareil dans un endroit sec. Consultez le manuel d'utilisation pour des instructions détaillées.

Puis-je utiliser le souffleur sous la pluie ?

Le HUSQVARNA 320iB Mark II n'est pas conçu pour être utilisé sous la pluie. Évitez toute utilisation dans des conditions humides pour prévenir les dommages.

Comment stocker le souffleur pendant l'hiver ?

Pour stocker le souffleur pendant l'hiver, retirez la batterie, nettoyez l'appareil et rangez-le dans un endroit frais et sec. Chargez la batterie régulièrement pour maintenir sa performance.

Quelle est la durée de vie de la batterie ?

La durée de vie de la batterie dépend de l'utilisation, mais en général, elle peut durer de 30 à 60 minutes avec une charge complète, selon la puissance de souffle utilisée.

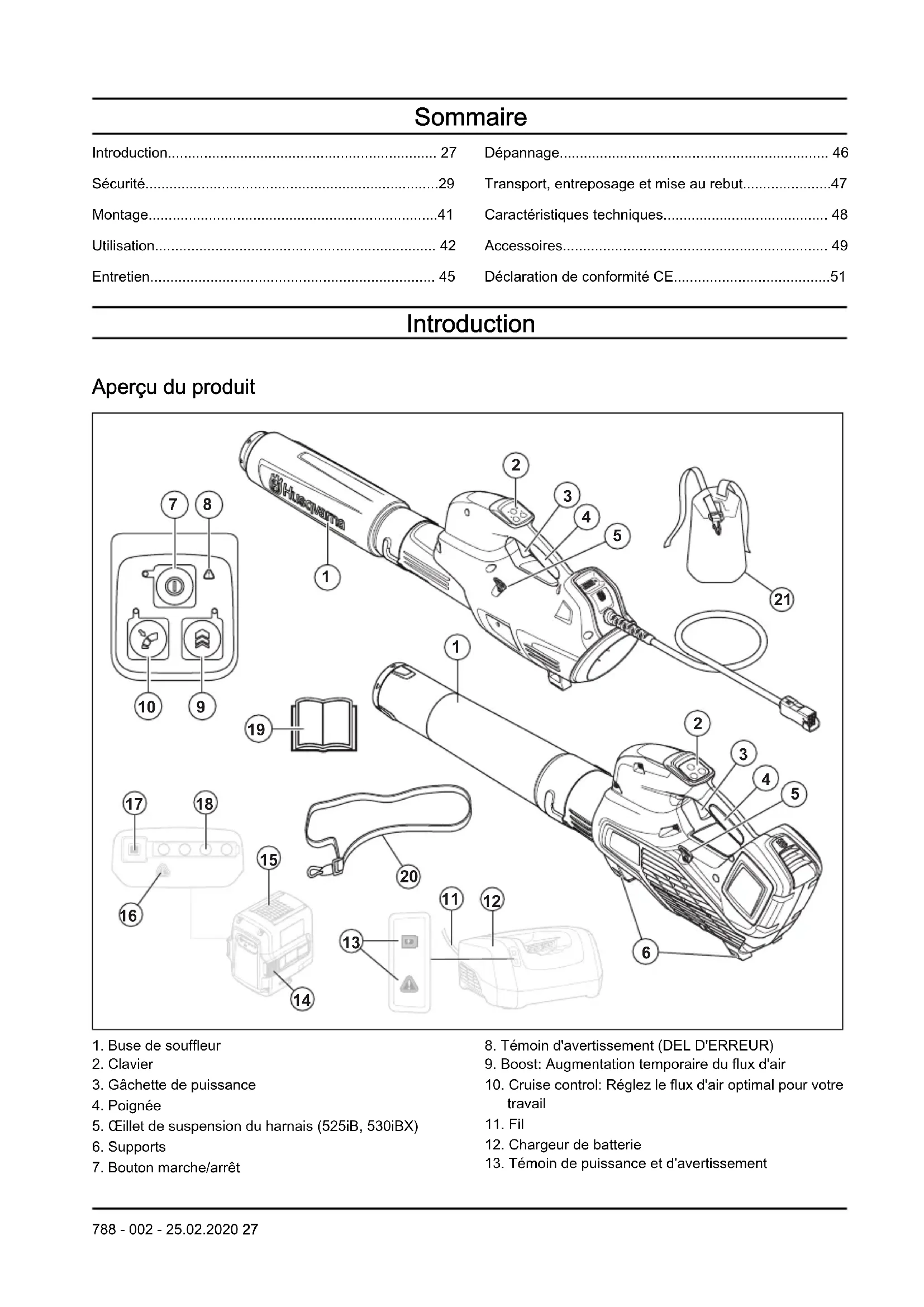

MODE D'EMPLOI 320iB Mark II HUSQVARNA

FR Manuel d'utilisation 27-51

Transport, entreposage et mise au rebut. 47

Montage. 41

Caracteristiques techniques. 48

Utilisation 42

Accessoires 49

Entretien 45

Déclaration de conformité CE. 51

Introduction

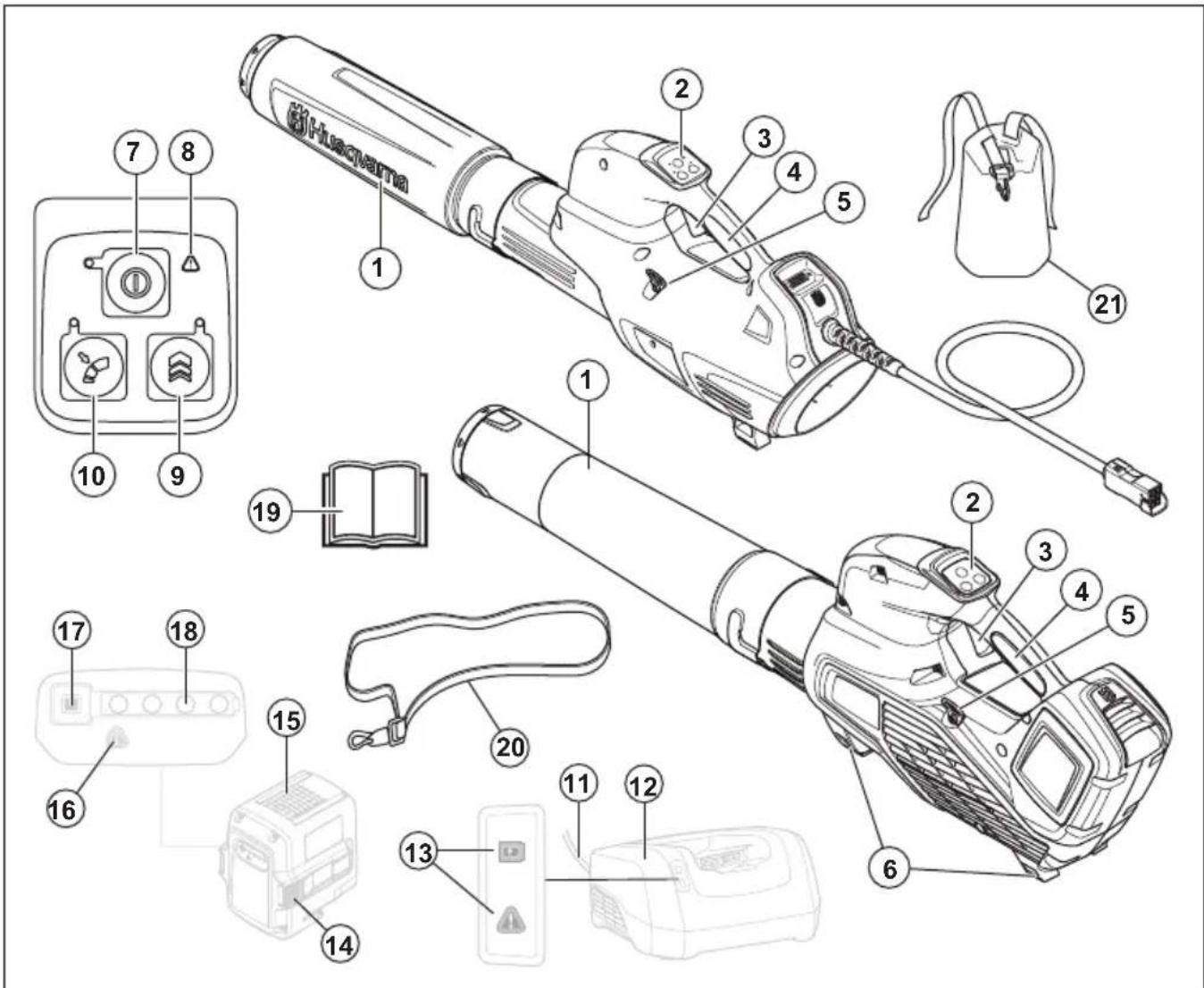

Aperçu du produit

1. Buse de souffleur
2. Clavier
3. Gachette de puissance
4. Poignée
5. Œillet de suspension du harnais (525iB, 530iBX)
6. Supports

7. Bouton marche/arret

8. Témoin d'advertissement (DEL D'ERREUR)

9. Boost: Augmentation temporaire du flux d'air
10. Cruise control: Reglez le flux d'air optimal pour votre travail
11. Fil
12. Chargeur de batterie

13. Témoin de puissance et d'advertissement

14. Bouton de libération de la batterie

15. Batterie
16. Témoin d'avertissement (DEL D'ERREUR)

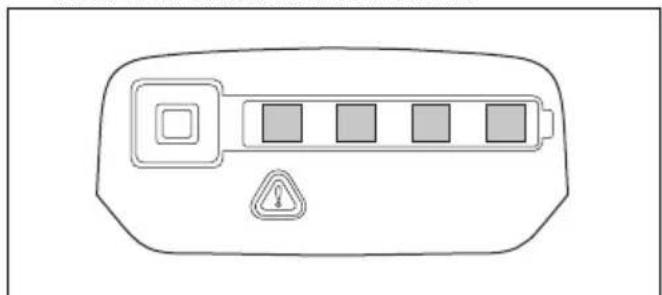

17. Indicateur de batterie
18. État de la batterie
19. Manuel de l'opérateur
20. Harnais (525iB)
21. Harnais, protection de hanche (530iBX)

Description du produit

Husqvarna 320iB Mark II, 525iB, 530iBX sont des modèles de souffleur sans moteur électrique.

Nous travaillons continuèlement au développement de ses produits et nous réservons le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

Utilisation prévue

Ce produit est concu pour souffler les feuilles et autres débris prênts sur les pelouses, allées, routes asphaltées et autres.

Symboles concernant le produit

Avertissement! L'aspiro-souffleur peut etre dangereux! une utilisation erronee ou négligente peut occasionner des blessures graves,voire mortelles,pour l'utiliseur ou une fierce personne. Il est très important de dire attentivement et de bien assimiler le contenu de ce manuel de I'opérateur. Lisez attentivement et assimiliez le manuel d'utilisation avant d'utiliser la machine.

Utilisez des protections pour les yeux homologuees.

Courant continu.

Émissions sonores dans l'environnement conformes à la directive de la Communauté française. Les émissions du produit sont indiquées au chapitre Caracteristiques techniques et sur les autocollants.

Les symboles figurant sur le produit ou sur son emballage indiquent que ce produit ne

peut pas etre traite comme un dechet domestique ordinaire. Ce produit doit etre remis a un centre de recyclage approprié.

Le produit est conforme aux directives CE en vigueur.

Protection contre les éclaboussures d'eau.

L'opérateur du souffleur doit veiller à ce qu'aucune personne ou animal ne se trouve à moins de 15 metres. Lorsque plusieurs opérateurs partagent le même lieu de travail la distance de sécurité doit être de 15 metres au minimum. Le souffleur peut projeter violément des objets pouvant ricocher. Ceci peut provoquer des blessures graves aux yeux si l'équipement de protection personnelle recommendé n'est pas utilisé.

aaaa sssxxx L

plaque signalétique indique le numéro de série. yyyy est l'année de production, ww est la semaine de production et xxxxx est le numéro séquentiel.

Fabricant

Husqvarna AB

Conformément à la loi sur la responsabilité du fait des produits, nous déclinons toute responsabilité pour tout dommage causé par notre produit si :

• le produit n'est pas correctement réparé ;
• le produit est réparé avec des pieces qui ne proviennent pas du fabricant ou qui ne sont pas homologues par le fabricant;
• le produit est équipé d'un accessoire qui ne provient pas du fabricant ou qui n'est pas homologué par le fabricant;
• le produit n'est pas réparé par un centre d'entretien agréé ou par une autorité homologuee.

Sécurité

Définitions de sécurité

Des averissements, des recommendations et des remarques sont utilisés pour souligner des parties spécialement importantes du manuel.

AVERTISSEMENT:

Symbole utilisé en cas de risque de blessures ou de mort pour l'opérateur ou les personnes à proximité si les instructions du manuel ne sont pas respectées.

REMARQUE: Symbole utilisé en cas de risque de dommages pour le produit, d'autres matériaux ou les environns si les instructions du manuel ne sont pas respectées.

Remarque: Symbole utilisé pour donner des informations supplémentaires pour une situation donnée.

Introduction

AVERTISSEMENT: Lire toutes les consignes et instructions de sécurité. Le non-respect des consignes et mises en garde peut être à l'origine d'un chocoléctrique, d'un incendie et/ou de blessures graves.

Consignes générales de sécurité relatives à l'outil à moteur

Contrôles avant la mise en marche

• Inspector la zone de travail. Retirez tous les objets tels que les pierres, les morceaux de verre, les clous, les fils de fer, les bouts de ficelle, etc. pouvant etre projetés.
• Retirez toujours la batterie afin d'éviter tout démarrage accidentel de la machine. Débranchez toujours la batterie avant toute opération d'entretien sur la machine.
• En cas d'impact, vérifie que la machine ne présente ni signe d'usure ni dommage et procédez aux réparations

éventuellesment nécessaires avant de l'utiliser à nouveau.

Utilisez uniquement les pieces de rechange d'origine.
L'utilisateur de la machine doit s'assurer qu'aucune personne ou animal ne s'approche à moins de 15 metres pendant le travail. Lorsque plusieurs utilisateurs travaillent dans une même zone, il convient d'observer une distance de sécurité d'au moins 15 metres.
Effectuez une inspection générale de la machine avant de l'utiliser, voir le Calendrier d'entretien.
La législation nationale ou locale peut reglementer l'utilisation. Respectez la législation en vigueur.

Sécurité du personnel

• Restez attentif, regardez ce que vous faites et ayez recours à votre bon sens lorsqu'vous utilisez un outil électrique. N'utilisez pas de machine à usiner si vous âtes fatigué ou si vous âtes sous l'emprise de drogues, de l'alcool ou de médicaments. Un moment d'inattention pendant l'utilisation des machines à usiner peut entraîner des blessures corporelles graves.

• Éloignez les personnes à proximité.

• Cet apparéil n'est pas destiné à une utilisation par des personnes (ou des enfants) aux capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et de connaissances, sauf si elles ont bénéficié de la surveillance ou des instructions concernant l'utilisation de l' apparéil d'une personne responsable de leur sécurité. Il convient de surveiller les enfants et de les empêcher de jouer avec l' apparéil.
• Ne laissez jamais des enfants ou d'autres personnes ne possédant pas la formation requise utiliser ou entrenir la machine et/ou sa batterie. L'âge minimum de l'utilisateur peut être régip par les législations locales.

• Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collégues de travail devront se couver en dehors de la zone de sécurité, soit à au moins 15 m (50 pi). Arrêtez immédiatement la machine si une personne s'approche.

• Entreposez l'équipement dans un endroit verrouillable à clé, de façon à ce qu'il soit inaccessible aux enfants et aux personnes non autorisées.

• Habillez-vous correctement. Ne portez jamais de vêtements amples ou de bijoux. Éloignez vos cheveux, vêtements et gants des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent rester coincés dans les pièces mobiles.
• Évitez d'utiliser la machine en cas de fatigue, d'absorption d'alcool ou de prise de médicaments susceptibles d'affector l'acuité visuelle, le jugement ou la maitrise du corps.
• Portez un équipement de protection personnelle. Consultez les instructions au chapitre « Equipement de protection individuel »
• Retirez toujours la batterie lorsque vous confiez la machine à un tiers.
• N'oubliez pas que c'est vous, l'opérateur, qui estresponsable de protégger les tiers et leurs biens de tout accident ou danger.

Utilisation et entretien de la machine à usiner

• N'utilisez jamais une machine qui a eté modifiée au point de ne plus etre conforme au modele original. N'utilisez jamais la machine pres demateriaux explosifs ou inflammables.
• N'utilisez jamais une machine qui n'est pas en parfait état de marche. Appliquez les instructions de maintenance et d'entretien ainsi que les contrôles de sécurité indiqués dans ce manuel d'utilisation. Certaines opérations de maintenance et d'entretien doivent être réalisées par un spécialiste dûment formé et qualifié. Voir les instructions du chapitre Entretien.
  Utilisez uniquement les pieces de rechange d'origine.
  Assurez-vous toujours de l'absence de débris dans les orifices de ventilation.

• Tous les capots, toutes les protections et toutes les poignées doivent avoir été montées avant d'utiliser la machine.
  Utilisez la machine uniquely à la lumière du jour ou dans des conditions d'éclairage appropriées.

• N'utilisez jamais la machine par mauvais temps, par exemple en cas de brouillard, de pluie ou dans des endroits humides ou mouillés, en cas de vents forts, de grand froid, de risque d'orage, etc. Une chaleur extréme peut entraîner une surchauffe de la machine. Travailler par mauvais temps est fatiguant et peut créé des conditions de travail dangereuses telles que des surfaces glissantes.

• Si la machine commence à vibrer de façon anormale, arrêtez-la et déposez la batterie.
  Marchez, ne courez jamais.

Instructions générales de sécurité

AVERTISSEMENT:

Lisez les instructions qui suivent avant d'utiliser le produit.

• Un produit utilisé de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant cause des blessures graves voire mortelles à l'utilisateur et aux autres personnes générées. Lisez attentivement et

assimilez bien le contenu de ce manuel d'utilisation.

• Ne modifiez jamais le produit sans l'autorisation du fabricant. N'utilisez jamais un produit qui a eté modifié au point de ne plus être conforme au modele original et utilisez toujours des accessoires d'origine. Des modifications non autorisées et l'emploi d'accessoires non homologués peuvent provoquer des accidents graves, voire mortels, à l'utilisateur ou autres personnes. Il est possible que votre garantie ne couvre pas les responsabilités ou dommages associés à l'utilisation d'accessoires ou de pieces de rechange non autorisés.

• Ce produit génére un champ électromagnétique durant son fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants Médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser cet apparéil.

• Retirez la batterie du produit avant la charge.

Instructions de sécurité pour le fonctionnement

AVERTISSEMENT:

Lisez les instructions qui suivent avant d'utiliser le produit.

• Dans l'eventualité d'une situation rendant la suite du travail incertaine, consultez un expert. Adressez-vous au revendeur ou à l'atelier de réparation. Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié.
• N'utilisez jamais l'appareil par mauvais temps, par exemple en cas de brouillard, de pluie, de vent violent, de froid intense, etc.
• Ne laisserez pas des enfants utiliser le produit ou s'en approcher. Dans la mesure où le produit est facile à démarrer, il est possible que des enfants arrivent à lemettre en route lorsque vous les quitterz des yeux. Ceci peut entraîner un risque de graves blessures corporelles. Retirez la batterie lorsque vous n'êtes

pas en mesure de surveiller le produit de pres.

Assurez-vous qu'aucune personne ouaucun animal ne se trouve a moins de 15 m (50 pi) de votre zone de travail. Lorsque plusieurs utilisateurs travaillent dans une memezone, il convient d'observer une distance de sécurité d'au moins 15 metres. Autrement, cela peut entraîner un risque de graves blessures personnelles. Arrêtez immédiatement le produit si une personne s'approche. Net tournez jamais sur vous-même avec le produit sans vous assurer d'abord que personne ne se trouve dans la zone de sécurité.
Assurez-vous de pouvoir vous tenir et vous déplacer en toute sécurité. Repérez les évventuels obstacles (racines, pierres, branches, fossés, etc.) en cas de déplacement soudain. Observe la plus grande prudence lorsque vous travailliez sur des terrains en pente.
- Soyez bien en équilibre, les pieds d'aplomb, à tout moment. Ne vous éloignez pas trop.
- Soyez toujours attentif aux signaux d'alerte ou aux appeals

lorsque vous portez des protège-oreilles. Enlevez toujours vos protège-oreilles dés que le produit s'arrête.

• Respectez les voisins en évitant d'utiliser le produit à des heures indues, par exemple tard le soir ou tout le matin. Respectez les réglementations et ordonnances en vigueur.
• Utilisez le produit au flux d'air le plus faible. L'utilisation du flux maximal est rarement nécessaire et de nombreux travaux peuvent être effectuels à demi-régime. L'utilisation d'un flux plus faible signifie moins de bruit et moins de poussière. Il permet également de contrôle plus facilement les déchets à rassembler/déplacer.
  Utiliser un râteau ou un balai pour dégager les déchets enfouis dans le sol.
• Maintainir l'embout du tube de soufflage le plus après possible du sol.

• Tenir compte des personnes se trouvant à proximé. Dirigez le jet d'air loin des personnes, des animaux, des aires de jours, des voitures, etc.

• Réduisez la durée de soufflage en humidifiant légarement les zones poussièresuses ou en utilisant un pulvérisateur.

• Tenir compte de la direction du vent. Le travail est plus facile s'il est effectué dans la direction du vent.
• Arrêtez le produit et retirez la batterie si le produit commence à vigorer de façon anormale.
  L'utilisation du souffleur pour déplacer des monticules importants de déchets prend beaucoup de temps tout en étant inutillement bruyante.
• Nettoyer une fois le travail terminé. Assurez-vous que des déchets n'ont pas été accidentellement projetés dans un jardin voisin.
• Ne courez pas avec le produit.
  Le puissant jet d'air peut déplacer des objets à une telle vitesse qu'ils peuvent, en cas

de ricochet, causer de graves blessures aux yeux.

• Ne dirigez jamais le flux d'air vers des personnes ou des animaux.
• Arrêtez le moteur avant d'instructor ou dePTRirer les accessoires ou d'autres composants.
• Maintenez toutes les parties de votre corps à distance des surfaces chaudes.
• Ne posez jamais le produit au sol lorsqu'il est en marche, sauf si vous pouvez le surveiller.
• Le souffleur ne doit pas etre utiliser sur des échelles ou des échafaudages.

• N'utilisez pas le produit s'il n'est pas possible d'appeler au secours en cas d'accident.
• Attention aux objets projetés. Des cailloux, débris, etc. peuvent être projetés dans les yeux et cause des blessures très graves, voir la cécité.
• Renforcez la sécurité par l'utilisation d'un disjoncteur différentiel (RCD). Un disjoncteur différentiel est prévu pour protégger les utilisateurs en cas de défaut électrique.
• Ce produit est reconnu pour son chargement à faibles vibrations. Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujéttes à des troubles cardio-vasculaires. Consultez un醫生 en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être :

engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification epidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets.

Utilisez le produit uniquement pour les travaux auxquels il est destiné.
- Il est impossible de prévoir toutes les situations que vous pouvez rencontres. Soyez toujours prudent et utilisez votre bon sens. Évitez les situations que vous n'êtes pas sur de maîtriser. Si, après avoir lu ces instructions, vous n'êtes toujours pas sur de la procédure à suivre, demandez conseil à un expert avant de poursuivre.

Équipement de protection individuelle

AVERTISSEMENT:

Lisez les instructions qui suivent avant d'utiliser le produit.

• Portez toujours un équipement de protection individuel homologué lorsque vous utilisez le produit.

L'équipement de protection individuel ne protège pas complètement des blessures, mais il diminue la gravité des blessures en cas d'accident. Faites appel à votre revendeur pour vous aider à selectionner l'équipement ajustat.

• Une exposition prolongée au bruit risque de cause des léasons auditives. En règle générale, les produits alimentés par batterie sont relativement silencieux mais peuvent s'avérer dangereux si le bruit s'accompagne d'une utilisation prolongée. recommande aux utilisateurs de porter des protecteurs d'oreille lorsque le temps d'utilisation total est supérieur à une journée. Les utilisateurs réguliers doivent contrôler fréquemment leur audition. Veuillez notes que les protecteurs d'oreilles limitent la capacité à entendre lessons et les signaux d'advertissement.

Utilisez des protections pour les yeux homologuees. L'usage d'une visiere doit toujours s'accapagner du port de lunettes de protection homologuees. Par lunettes de protection homologuees, on entend celles qui sont en conformite avec les normes

ANSI Z87.1 (États-Unis) ou EN 166 (pays de l'UE).

• Portez des vêtements fabriqués dans un matériel résistant. Portez toujours des pantalons longs, épais et des manches longues. Ne portez pas de vêtements amples qui risqueraient de se prendre dans les brindilles et les branches. Ne portez pas de bijoux, de shorts, de sandales et ne marchez pas pieds nus. Attachez vos cheveux de façon sécurisée au-dessus de vos épaux.
• Gardez toujours une trousse de premiers soins à portée de main.

Utiliser une protection respiratoire dans les environments poussiereux.

Dispositifs de sécurité sur le produit

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Cette section présente les fonctions de sécurité, les instructions d'utilisation, de contrôle et d'entretien afin de garantir son bon fonctionnement. Consultez les instructions à la section Aperçu du produit à la page 27 pour savoir où se trouvent ces équipements sur votre produit.
• La durée de vie du produit risque d'être écouriée et le risque d'accidents accru si la maintenance du produit n'est pas effectué correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour plus d'informations, contactez l'atelier de réparation du revendeur le plus proche.
• N'utilisez jamais une machine dont les équipements de sécurité sont défectueux. Contrôlez et entretenez les équipements de sécurité du produit conformément aux instructions données dans ce

chapitre. Si les contrôle des produits ne donnent pas de résultat positif, contactez leur agent d'entretien pour le faire réparer.
- L'entretien et la réparation du produit exigent une formation spéciale. Cela concerne particulièrement l'équipement de sécurité du produit. Si les contrôles suivants ne donnent pas un résultat positif, adressez-vous à un atelier spécialisé. L'achat de l'un de nos produits offre à l'acheteur la garantie d'un service et de réparations qualifiés. Si le point de vente n'assure pas ce service, adressez-vous à l'atelier spécialisé le plus proche.

Pour contrôler le clavier

1. Appuyez sur le bouton marche/arrêt (B) et maintenez-le enforcé.

a)Le produit est activé lorsquela DEL (A) est allumée.

b)Le produit est coupé lorsquela DEL (A) est eteinte.

1. Consultez Dépannage à la page 46 si le témoin d'avertissement (C) est allumé ou clignote.

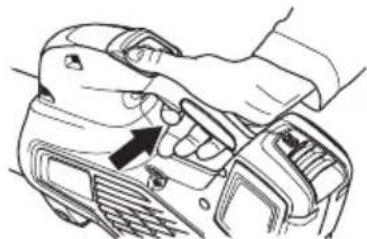

Pour contrôler la gâchette de puissance

1. Appuyez brievement sur la gachette de puissance pour vous assurer qu'elle rouge librement.

Consignes de sécurité relatives à l'utilisation de la batterie

AVERTISSEMENT: lisez les instructions qui suivant avant d'utiliser le produit.

Utilisez uniquement la batterie Husqvarna BLi. Reportez-vous à la section Batteries agreées à la page 49. La batterie est codée par logiciel.

Utilisez la batterie Husqvarna BLi rechargeable en tant que source d'alimentation pour les produits Husqvarna uniquement. Afin d'eviter toute blessure, n'utilisez pas la batterie comme source d'alimentation pour d'autres produits.
- Risque de chocolélectrique. Ne branchez pas les bornes de la batterie à des clés, des pieces de monnaie, des vis ou tout autre élément métallique. Cela peut provoquer un court-circuit de la batterie.
- N'utilisez pas de batteries non rechargeables.
- Ne placez pas d'objets dans les fentes d'aération de la batterie.
- Protégez la batterie des rayons directs du soleil, de la chaleur et des flammes nues. La batterie peut provoquer des brûlures et/ou des brûlures chimiques.
- Protégez la batterie de la pluie et de l'humidité.
- Protégez la batterie des micro-ondes et des hauteures pressions.
- N'essayez pas de démonter ou de casser la batterie.
- En cas de fuite de la batterie, ne laissez pas le liquide

entrer en contact avec votre peau ou vos yeux. Si vous avez touché le liquide, nettoyez la zone avec beaucoup d'eau claire et du savon, puis contactez un médecin. Si vous receivez du liquide dans les yeux, ne frotte pas mais rincez à l'eau pendant au moins 15 minutes et contactez un médecin.

Utilisez la batterie à une température comprise entre -10 °C (14 °F) et 40 °C (114 °F).
- Ne nettoyez pas la batterie ou le chargeur de batterie avec de l'eau. Reportez-vous à la section Pour nettoyer le produit, la batterie et le chargeur de batterie à la page 46.
- N'utilisez pas de batterie défectueuse ou endommagée.
- Conservez les batteries en stock à distance des objets métalliques, tels que clous, vis ou bijoux.
- Tenez les batteries hors deportée des enfants.

Consignes de sécurité relatives au chargeur de batterie

AVERTISSEMENT: lisez les instructions qui

suivient avant d'utiliser le produit.

• Risque de chocolélectrique ou de court-circuit si les instructions de sécurité ne sont pas respectées.
• N'utilisez pas d'autres chargeurs de batterie que celui fourni pour votre produit. Utilisez uniquement des chargeurs Husqvarna QC lorsque vous chargez des batteries de rechange Husqvarna BLi.
• N'essayez pas de démonter le chargeur de batterie.
• N'utilisez pas de chargeur de batterie defectueux ou endommagé.
• Ne soulevez pas le chargeur de batterie par le cordon d'alimentation. Pour débrancher le chargeur de batterie d'une prise d'alimentation secteur, tirez sur la fiche. Ne tirez pas le cordon d'alimentation.

• Conservez tous les câbles et toutes les rallonges loin de l'eau, de l'huile et des bords tranchants. Veillez à ce que le cable ne soit pas coincide dans des objets tels que des portes, des clôtres ou tout autre équipement similaire.

• N'utilisez pas le chargeur de batterie à proximité de matériaux inflammables ou de matériaux pouvant provoquer la formation de corrosion. Assurez-vous que le chargeur de batterie n'est pas couvert. En cas de dégagement de fumée ou de début d'incendie, débranchez aussitôt la fiche reliée au chargeur de batterie.

• Rechargez la batterie uniquely en interieur, dans un endroit bien aéré et à l'abri de la lumière. Ne chargez pas la batterie à l'extérieur. Ne rechargez pas la batterie dans des conditions humides.
  Utilisez le chargeur de batterie à une température comprise entre 5^ (41°F) et 40^ (104°F) uniquely. Utilisez le chargeur dans un environnement bien ventilé, sec et exempt de poussière.
• Ne placez pas d'objets dans les fentes de refroidissement du chargeur de batterie.
• Ne raccordez pas les bornes du chargeur de batterie à des objets métalliques car cela peut court-circuiter le chargeur de batterie.
  Utilisez des prises homologuees et non endommagées. Assurez-vous que le cable du chargeur de

battery est en bon etat. Si des cables de rallonge sont utilisés, assurez-vous que ceux-ci sont en bon etat.

Consignes de sécurité pour l'entretien

AVERTISSEMENT:

Lisez les instructions qui suivent avant d'effectuer l'entretien du produit.

• Retirez la batterie avant tout entretien, contrôle ou assemblage du produit.
• L'utilisateur ne doit effectuer que les travaux de maintenance et d'entretien décrits dans ce manuel d'utilisation. Adressez-vous à votre revendeur pour toute opération de maintenance et d'entretien de plus grande ampleur.
  Veillez à ce que la totalité des écrous, des boulons et des vis

soient correctement serrés afin de garantir une utilisation sure.

• Remplacez les pieces usées ou endommagées.
• Un defaulted entretien réduit le cycle de vie du produit et augmente le risque d'accidents.
• Une formation spéciale est nécessaire pour tous les travaux d'entretien et de réparation, en particulier pour les dispositifs de sécurité sur le produit. Si tous les contrôleles spécifiés dans ce manuel de l'opérateur ne sont pas validés après l'entretien, adressez-vous à votre atelier d'entretien. Nous garantissons la disponibilité d'un service de réparation et d'entretien professionnel pour votre produit.
  Utilisez uniquement les pieces de rechange d'origine.

Montage

Pour assembler le tube sur le produit

1. Placez la buse du souffleur sur l'extrémité tubulaire du produit.

1. Poussez la buse du souffleur à fond et tournez-la pour la verrouiller sur le produit.

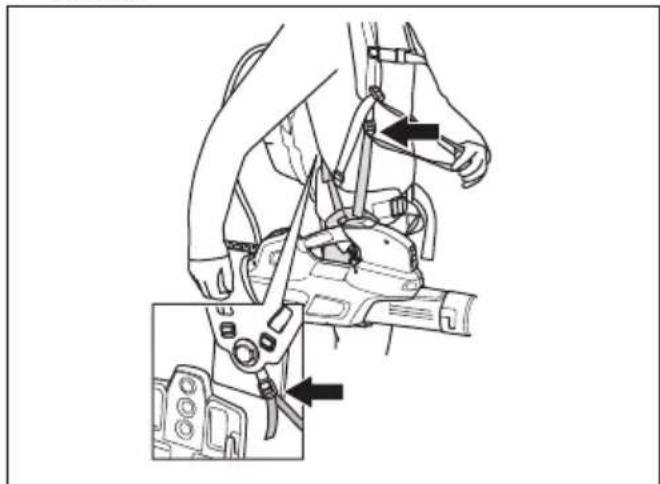

Pour régler le harnais

1. Passez les sangles de la protection de hanche à travers les fixations du harnais pour la batterie dorsale.

1. Reglez le harnais de manière à Obtir la position de travail la plus comfortable possible.

Utilisation

Introduction

AVERTISSEMENT: Assurez-vous de dire et de comprendre le chapitre dédié à la sécurité avant d'utiliser l'ordinateil.

Pour effectuer un contrôle du fonctionnement avant d'utiliser le produit

1. Vérifiez que l'admission d'air ne présente ni fissures ni saletés. Utilisez une Brosse et retirez l'herbe et les feuilles coincées dans le produit.
2. Contrôlez le bon fonctionnement du produit.
3. Contrôlez toutes les vis et tous les écrous et assurez-vous qu'ils sont serrés.

Pour brancher le chargeur de batterie

1. Branchez le chargeur de batterie sur une prise électrique dont les caractéristiques de tension et de fréquence correspondant aux specifications mentionnées sur la plaque signalétique.
2. Branchez le cordon dans une prise électrique mise à la terre. La DEL sur le chargeur de batterie clignote une fois en vert.

Remarque: La batterie ne charge pas si la température de la batterie est supérieure à 50^ / 122^ . Si la température est supérieure à 50^ / 122^ , le chargeur de batterie refroidit la batterie avant que la batterie ne charge.

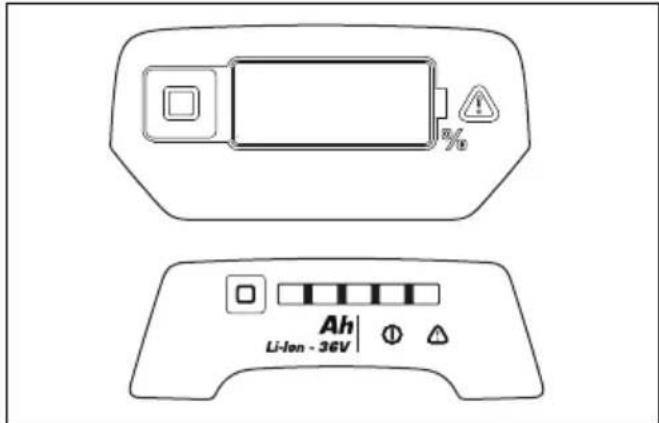

Batteriedorsale (530iBX)

Le niveau de la batterie horsale est indiqué par des chiffres et des voyants LED sur le produit.

Consultez le manuel de l'opérateur de la batterie horsale pour plus d'informations sur sa recharge et son entretien.

Pour charger la batterie

Remarque: Chargez la batterie si vous l'utilisez pour la première fois. Une batterie neue n'est chargée qu'à 30% .

1. Assurez-vous que la batterie est seche.

2. Placez la batterie dans le chargeur de batterie.

1. Assurez-vous que le témoin de charge vert du chargeur de batterie s'allume. La présence de ce témoin signifie que la batterie est correctement connectée au chargeur de batterie.

1. La batterie est totalement rechargée quand toutes les DEL sur la batterie sont allumées.

1. Pour débrancher le chargeur de batterie de la prise d'alimentation secteur, tirez sur la fiche. Ne tirez pass sur le cable.
2. Dégagez la batterie du chargeur de batterie.

Remarque: Reportez-vous aux manuels de la batterie et du chargeur de batterie pour plus d'informations.

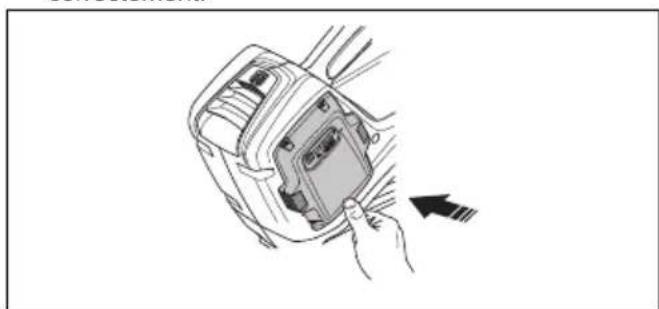

Pour fixer la batterie au produit

AVERTISSEMENT: Utilisez uniquement des batteries d'origine Husqvarna dans le produit.

1. Assurez-vous que la batterie est complètement chargée.

2. Faites glisser la batterie dans le support de batterie du produit. La batterie doit glisser facilement; si ce n'est pas le cas, elle n'est pas installée correctement.

1. Appuyez sur la partie inférieure de la batterie et poussez-la complètement dans le compartment de batterie. La batterie se fixe dans son logement, ce qu'indique le « cliç »
2. Verifiez que les verrous se positionnent correctement.

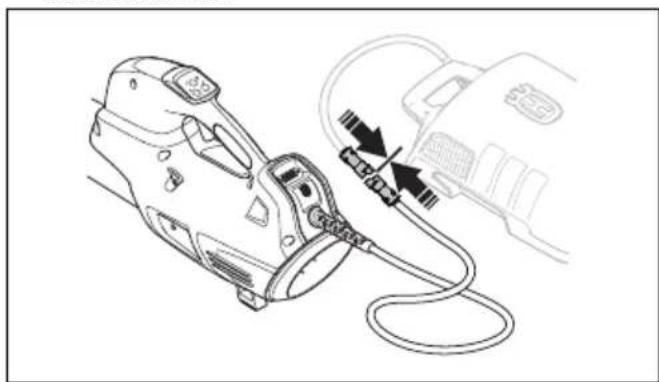

Pour connecter la batterie à l'appareil

1. Branchez le cable adaptateur de l'appareil sur la batterie horsale.

1. Fixez le cable de batterie sur les attaches du harnais.
2. Lorsque vous utilisez la batterie dorsale, portez-la sur le dos.

Pour démarrer le produit

1. Appuyez sur le bouton de marche et maintenez-le enforcé jusqu'à ce que la DEL verte s'allume.

1. Utilisez la gachette de puissance pour controler la vitesse.

Pour démarrer le produit

Un délambda de démarrage d'environ 4 secondes (mise en route du logiciel) est nécessaire à l'allumage de la batterie horsale. Pendant ce délambda, vous pouvez entendre les ventilateurs tourner à l'intérieur de la batterie horsale et voir une LED verte clignoter. Lorsque la LED verte est allumée sur la batterie, le produit est pré à démarrer.

1. Demarrez la batterie dorsale. Ne passez pas aux étapes suivantes tant que la LED verte n'est pas allumée.
2. Appuyez sur le bouton de marche et maintenez-le enforcé jusqu'à ce que la DEL verte s'allume.

1. Utilisez la gachette de puissance pour controller la vitesse.

Pour arrêter le produit

1. Relâchez la gâchette de puissance.
2. Appuyez sur le bouton arrêt et maintenez-le enforcé jusqu'à ce que la LED verte s'éteigne.
3. Retirez la batterie du produit. Appuyez sur les deux boutons de déverrouillage et sortez la batterie.

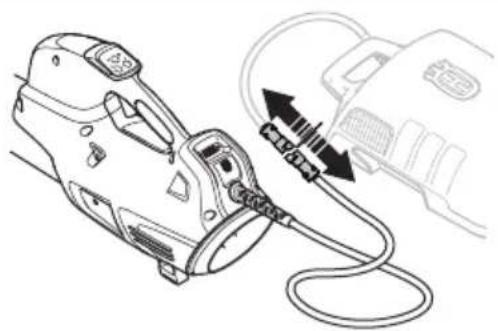

Pour arrêté l'appareil et la batterie dorsale

1. Relâchez la gâchette de puissance.
2. Appuyez sur le bouton d'arrêt et maintenez-le enforcé jusqu'à ce que la DEL verte s'éteigne.
3. Debranchez le cable de la batterie dorsale de l'appareil

Remarque: Si la batterie dorsale n'est pas utilisée pendant plus de 30 minutes, elle s'est automatiquement. Pour demarrer a nouveau la batterie dorsale, appuyez sur le bouton de démarrage sur la batterie dorsale.

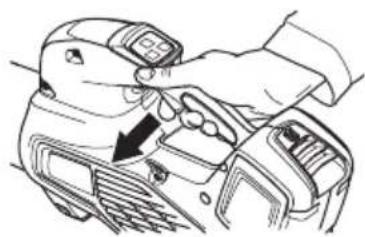

Pour régler le flux d'air optimal

1. Appuyez sur la gachette de puissance pour désir le flux d'air optimal pour la tâche en cours.

1. Appuyez sur le bouton de régulation pour définir le flux d'air souhaite; la DEL s'allume.

1. Continuez à travailler sans avoir besoin d'appuyer sur la gâchette de puissance.

1. Appuyez à nouveau sur le bouton de régulation pour désactiver la fonction régulation.

1. Appuyez sur le bouton de mode boost et maintenez-le enforcé pour définir le flux d'air maximal; la DEL s'allume.

a) 525iB, 530iBX presente une durée de mode boost illimitée.
b) 320iB Mark II presente une durée de mode boost de 30 secondes. Relâchez et appuyez à nouveau sur le bouton de mode boost.

1. Relâchéz le bouton de mode boost pour utiliser le produit avec un flux d'air normal.

Pour augmenter temporairement le flux d'air

1. Faites demarrer le produit. Consultez la section Pour demarrer le produit à la page 44.

Entretien

Introduction

AVERTISSEMENT: Avant d'effectuer des travaux d'entretien, vous doivent regardier le chapitre sur la sécurité.

Calendrier de maintenance

AVERTISSEMENT: Retirez la batterie avant d'effectuer l'entretien.

La liste ci-dessous indique les étapes d'entretien à effectuer sur le produit.

Entretien	Au coût-dien	Toutes les se-maines	Une fois par mois
Nettoyez l'extérieur de la machine avec un chiffon propre et sec. N'utilisez ja-mais d'eau.	X
Les poignées doivent toujours être propres, sèches et sans traces d'huile ni de graisse.	X
Assurez-vous que le bouton marche/arrêt fonctionne correctement et n'est pas endommagé.	X
Assurez-vous que la gâchette de puissance fonctionne correctement en ce qui concerne la sécurité.	X
Assurez-vous que toutes les vis et tous les écrous sont bien serrés. X
Vérifiez que la batterie est intacte. X
Vérifiez la charge de la batterie. X
Vérifiez que les boutons de déverrouillage de la batterie fonctionnent et fixent la batterie à la machine.	X
Vérifiez que le chargeur de batterie est intact et fonctionnel. X
Vérifiez que tous les couplages, raccordements et cables sont intacts et qu'ils sont propres.		X
Vérifiez les connexions entre la batterie et la machine, ainsi que la connexion entre la batterie et son chargeur.			X

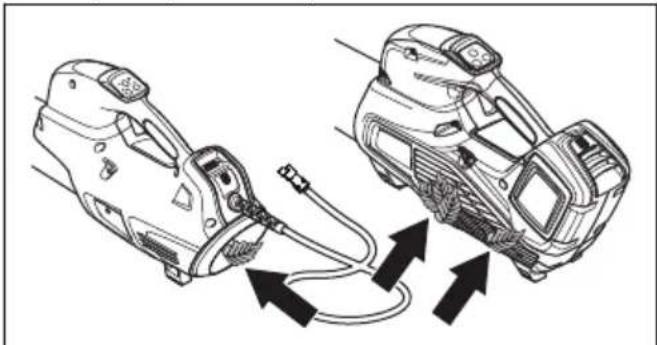

Pour contrôler la prise d'air

1. Assurez-vous que la prise d'air n'est pas obstruée de n'importe quel cote du produit.

1. Arretez le produit et retirez les feuilles ou les matériaux indésirables si nécessaire.

REMARQUE: Une prise d'air obstruée réduit la capacité de soufflage du produit et augmente la température de travail du moteur. Ceci peut entraîner une

defaillance du moteur due à une surchauffe.

Pour examiner la batterie et le chargeur de batterie

1. Examinez la batterie pour détecter tout dommage, par exemple des fissures.
2. Examinez le chargeur de batterie pour détecter tout dommage, par exemple des fissures.
3. Assurez-vous que le cordon de raccordement du chargeur de batterie n'est pas endommagé et qu'il n'est pas fissure.

Pour nettoyer le produit, la batterie et le chargeur de batterie

1. Nettoyez le produit avec un chiffon sec aprèsutilisation.
2. Nettoyez la batterie et le chargeur de batterie avec un chiffon sec. Veillez à maintainir les rails guides de la batterie en parfait état de propre.
3. Assurez-vous que les bornes de la batterie et du chargeur de batterie sont propres avant d'insérer la batterie dans le chargeur ou le produit.

Dépannage

Clavier

Clavier Défaillances possibles Action possible
La DEL verte clignote Tension de batterie faible. Rechargez la batterie.
La DEL d'erreur rouge clignote Appuyez simultanément sur la gâchette de puissance et sur le bouton d'activation.		Relâchéz la gâchette de puissance pour activer le produit.
		Écart de température. Laissez le produit refroidir.
Le produit ne démarre pas Les connecteurs de batterie sont encrassés.		Nettoyez à l'aide d'air comprimé ou d'une Brosse douce.
Clavier Défaillances possibles Action possible
La DEL d'erreur rouge est allumée Le produit doit faire l'objet d'un entre-tien.		Contactez votre atelier spécialisé.

Batterie

Affichage à LED Défaillances possibles	Action possible
La DEL verte clignote Tension de batterie faible. Rechargez la batterie.
La DEL d'erreur rouge clignote La batterie est déchargée. Rechargez la batterie.
		Écart de température. Utilisez la batterie à une température comprise entre -10 °C (14 °F) et 40 °C (104 °F).
		Surtension. Contrôlez que la tension selecteur est conforme aux indications sur la plaque signalétique du produit.
Dégagez la batterie du chargeur de batterie.
La DEL d'erreur rouge est allumée L'écart de tension entre les cellules est trop important (1 V).		Contactez votre atelier spécialisé.

Batterie pour sac à dos

Consultez le manuel de la batterie horsale pour le dépannage de la batterie.

Chargeur de batterie

Problème Défaillances possibles Solution possible
La LED d'erreur rouge clignote. Écart de température. Utilisez le chargeur de batterie à unetempérature comprise entre 5 °C(41 °F) et 40 °C (104 °F).
La LED d'erreur rouge s'allume. Contactez votre atelier d'entretien.

Transport, entreposage et mise au rebut

Transport et stockage

• Les batteries Li-ion fournies respectent les exigences de la législation sur les marchandises dangereuses.

• Vous doivent respecter l'excidence spécifique relative à l'emballage et aux étiquettes pour les transports commerciaux, y compris par des tiers et des transitaires.

• Consultez un expert en matières dangereuses avant d'expédier le produit. Respectez les lois nationales en vigueur.

• Mettez du ruban adhésif sur les contacts lorsqu'youe place la batterie dans un emballage. Placez la batterie dans l'emballage de façon hermétique pour empêcher tout mouvement.
• Retireez la batterie lors du stockage ou du transport.

• Placez la batterie et le chargeur de batterie dans un endroit sec. exempt d'humidité et de gel.

• Ne conservez pas la batterie dans un endroit représentant un risque d'électricité statique. Ne conservez pas la batterie dans une boîte métallique.

• Conservez la batterie dans un endroit où la température est comprise entre 5^ (41^) et 25^ (77^) et à l'écart de la lumière du soleil.
• Conservez le chargeur de batterie dans un endroit où la température est comprise entre 5^ (41^) et 45^ (113^) et à l'écart de la lumière du soleil.
• N'utilisez le chargeur de batterie que si la température ambiente est comprise entre 5^ (41^) et 40^ (104^) .
• Chargez la batterie entre 30% et 50% avant de la remiser pendant de longues périodes.
• Conservez le chargeur de batterie dans un local fermé et sec.
• Conservez la batterie à l'écart du chargeur lors du rangement. Ne laissez pas des enfants ou d'autres personnes non homologuees toucher l'équipement. Conservez l'équipement dans un local verrouillable.

• Nettoyez le produit et effectuez un entretien complet avant de remiser le produit pendant de longues périodes.

• Utilisez la protection de transport du produit pour éviter les blessures et les dégats causés au produit lors du transport et du remisage.
  Fixez le produit pour le transporter.

Mise au rebut de la batterie, du chargeur de batterie et du produit

Le symbole ci-dessous indique que le produit ne fait pas partie des ordures menagères. Déposez-le dans une station de recyclage pour équipements électriques et électroniques. Ceci permet d'éviter les dangers pour l'environnement et les personnes.

Consultez les autorités locales, le service des ordures menagères ou votre revendeur pour plus d'informations.

Remarque: Le symbole apparait sur le produit ou l'emballage du produit.

\section*{Caracteristiques techniques}

Caracteristiques techniques

	320iB Mark II 525iB 53	0iBX
Mateur
Type de moteur BLDC (sans balais)	36 V	BLDC (sans balais)36 V	BLDC (sans balais)36 V
Poids
Poids sans batterie, kg/lb 2,5/5,5 2,4/5,3 2,9/6,4			7
Émissions sonores8
Niveau de puissance sonore mesuré dB(A) 95	97 92
Niveau de puissance acoustique, garanti LWA dB(A)	96 98 93
Indice de protection contre l'eau
Une utilisation par tous les temps Oui Oui Oui
IPX49	Non Oui Oui
	320iB Mark II 525iB 530iBX
Niveau sonores10
Pression sonore equivalente au niveau des oreilles de l'utilisateur, mesure en EN/ISO 11203 et ISO 22868, dB(A):	81 82 77,6
Niveau de vibrations11
Niveau de vibrations au niveau des poignées mesuré selon ISO 22867, m/s2	0,7 0,5 0,4
Performances du ventilateur
Flux d'air en mode normal avec buse standard, m3/min	11,0 11,6 12,1
Vitesse maximale de l'air en mode normal pour la buse standard, m/s / mi/h	47 / 105,1 48 / 107,4 49 / 109,6

Les données sur le son et les vibrations sont déterminées sur la base du régime maximal.

Batteries agreées

Utilisez uniquement des batteries d'origine Husqvarna BLi pour ce produit.

Chargeurs de batterie homologues

Chargeur de batterie QC330 QC500
Tension d'entrée, V 100-240 100-240
Fréquence, Hz 50-60 50-60
Puissance, W 330 500

Accessoires

Accessoires homologues

Accessoires homologués	Type N° de ref.
Buse (longueur)	Buse plate (600 mm) 579 79 75-01
	Buse ronde avec anneau en métal (300 mm)	586 10 63-01
	Buse ronde avec anneau en métal (400 mm)	586 10 63-02
	Silencieux de buse (400 mm)	589 81 17-01
Guidon	Guidon pour 530iBX	501 71 51-01
Accessoires homologués Type N°	de réf.
Ceinture à batterie FLEXI	Kit de transport pour batteries BLi	590 77 67-01
	Kit adaptateur pour 320iB Mark II et 525iB	590 77 67-02
	Kit de connecteurs pour 530iBX12	590 77 67-03

Déclaration de conformité CE

Déclaration de conformité CE

Husqvarna AB, SE-561 82 Huskvarna, Suède, tel.: tel: [phone], déclarons sous notre seule responsabilité, que les souffleurs à batterie Husqvarna 320iB Mark II et 525iB à partir des numérios de série de l'année de fabrication 2018 et au-delà (l'année est indiquée en clair sur la plaque signalétique et suivie d'un numéro de série) sont conformes aux dispositions de la DIRECTIVE EUROPEENNE :

• du 17 mai 2006 « relative aux machines » 2006/42/CE.
• du 26 février 2014 « relative à la compatibilité electromagnétique » 2014/30/UE
• du 6 septembre 2006 « relative aux piles et aux accumulateurs ainsi qu'aux déchets de piles et d'accumulateurs » 2006/66/EC
• du 8 mai 2000 « émissions sonores dans l'environnement » 2000/14/CE.
  · du 8 juin 2011 « relative à la limitation de l'utilisation de certaines substances dangereuses » 2011/65/UE

Les normes harmonisées suivantes ont été appliquées : EN 60335-1:2012 (IEC 60335-2-100:2002), EN ISO 14982:2009, CISPR 12:2007+A1:2009

De plus, RISE SMP Svensk Maskinprovning AB, Suède, a confirmé la conformité avec l'annexe V de la Directive du Conseil du 8 mai 2000 « relative aux émissions sonores dans l'environnement » 2000/14/CE. Les certificates ont les numérios: 01/012/010-320iB Mark II, 01/012/011-525iB.

Pour toute information relative aux émissions sonores, veuillez consulter Caracteristiques techniques à la page 48.

Huskvarna, 2018-01-02

Pär Martinsson, Directeur du développement (Representant autorisé d'Husqvarna AB et responsable de la documentation technique.)

Déclaration de conformité CE

Husqvarna AB, SE-561 82 Huskvarna, Suède, tel.: tel: [phone], déclarons sous notre seule responsabilité, que le souffleur à batterie Husqvarna 530iBX à partir des numérios de série de l'année de fabrication 2018 et au-delà (l'année est indiquée en clair sur la plaque signalétique et suivie d'un numéro de

série) sont conformes aux dispositions de la DIRECTIVE EUROPEENNE :

• du 17 mai 2006 « relative aux machines » 2006/42/CE.
• du 26 février 2014 « relative à la compatibilité electromagnétique » 2014/30/UE
• du 6 septembre 2006 « relative aux piles et aux accumulateurs ainsi qu'aux déchets de piles et d'accumulateurs » 2006/66/EC
• du 8 mai 2000 « émissions sonores dans l'environnement » 2000/14/CE.
  · du 8 juin 2011 « relative à la limitation de l'utilisation de certaines substances dangereuses » 2011/65/UE

Les normes harmonisées suivantes ont été appliquées : EN 60335-1:2012 (IEC 60335-2-100:2002), EN 55014-1:2006+A1:2009, EN 61000-6-2:2005

De plus, RISE SMP Svensk Maskinprovning AB, Suède, a confirmé la conformité avec l'annexe V de la Directive du Conseil du 8 mai 2000 « relative aux émissions sonores dans l'environnement » 2000/14/CE. Le certificat porte le numéro : 01/012/012.

Pour toute information relative aux émissions sonores, veuillez consulter Caracteristiques techniques à la page 48.

Huskvarna, 2018-08-08

Pär Martinsson, Directeur du développement (Representant autorisé d'Husqvarna AB et responsable de la documentation technique.)

Sommario

Instructions d'origine
