GEBRUIKSAANWIJZING 535LK HUSQVARNA

• 47Inhoud Inleiding p. 48
• Veiligheid p. 49
• Veiligheidsinstructies voor onderhoud p. 55
• Montage p. 55
• Werking p. 58
• Onderhoud p. 61
• Probleemoplossing p. 65
• Transport en opslag p. 66
• Technische gegevens p. 66
• Accessoires p. 68
• EG verklaring van overeenstemming Inleiding Gebruik Het product wordt gebruikt in combinatie met een trimmerkop om gras te maaien. Gebruik het product niet voor andere werkzaamheden dan het trimmen en maaien van gras. Let op: Nationale wetgeving kan het gebruik van dit product mogelijk beperken. Productoverzicht p. 70

4. Beschermkap voor snijuitrusting

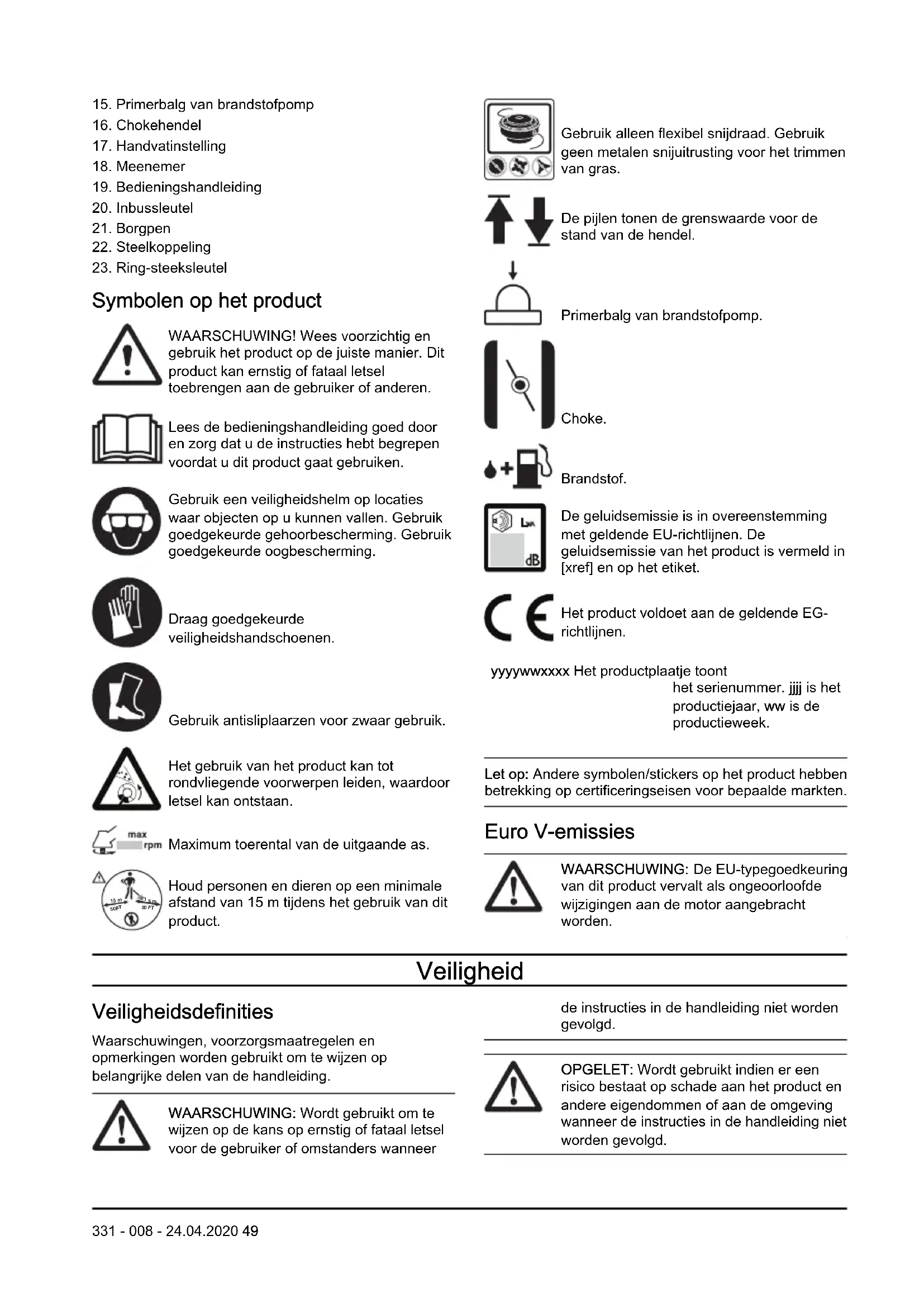

Symbolen op het product WAARSCHUWING! Wees voorzichtig en gebruik het product op de juiste manier. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen. Lees de bedieningshandleiding goed door en zorg dat u de instructies hebt begrepen voordat u dit product gaat gebruiken. Gebruik een veiligheidshelm op locaties waar objecten op u kunnen vallen. Gebruik goedgekeurde gehoorbescherming. Gebruik goedgekeurde oogbescherming. Draag goedgekeurde veiligheidshandschoenen. Gebruik antisliplaarzen voor zwaar gebruik. Het gebruik van het product kan tot rondvliegende voorwerpen leiden, waardoor letsel kan ontstaan. Maximum toerental van de uitgaande as.

15 m Houd personen en dieren op een minimale afstand van 15 m tijdens het gebruik van dit product. Gebruik alleen flexibel snijdraad. Gebruik geen metalen snijuitrusting voor het trimmen van gras. De pijlen tonen de grenswaarde voor de stand van de hendel. Primerbalg van brandstofpomp. Choke. Brandstof. De geluidsemissie is in overeenstemming met geldende EU-richtlijnen. De geluidsemissie van het product is vermeld in [xref] en op het etiket. Het product voldoet aan de geldende EG- richtlijnen. yyyywwxxxx Het productplaatje toont het serienummer. jjjj is het productiejaar, ww is de productieweek. Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten. Euro V-emissies WAARSCHUWING: De EU-typegoedkeuring van dit product vervalt als ongeoorloofde wijzigingen aan de motor aangebracht worden. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

331 - 008 - 24.04.2020 49Let op: Geven verdere informatie die nodig is in een

bepaalde situatie. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Een motorzeis, bosmaaier of trimmer kan bij slordig of onjuist gebruik een gevaarlijk gereedschap zijn, dat ernstig letsel of het overlijden van de gebruiker of anderen kan veroorzaken. Het is uiterst belangrijk dat u de inhoud van deze bedieningshandleiding doorleest en begrijpt.

• De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de fabrikant. Gebruik nooit een product dat zo gewijzigd is dat het niet langer overeenkomt met de originele uitvoering en gebruik altijd originele accessoires. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden.

• De binnenkant van de geluiddemper bevat chemicaliën die kankerverwekkend kunnen zijn. Vermijd contact met deze elementen wanneer de carburateur is beschadigd.

• Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze dit product gaan bedienen. Veiligheidsinstructies voor bediening WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Voordat u de machine gaat gebruiken, moet u begrijpen wat het verschil is tussen gras maaien en gras trimmen.

• Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats. Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

• Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service-instructies uit. Bepaalde onderhouds- en servicemaatregelen moeten door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie Onderhoud op pagina 61

• Alle deksels, beschermingen en hendels moeten aangebracht zijn voordat u het product start. Verzeker u ervan dat de bougiedop en ontstekingskabel onbeschadigd zijn om het risico van een elektrische schok te voorkomen.

• Gebruik het product nooit wanneer u vermoeid bent, alcohol of drugs hebt gebruikt, of als u medicijnen gebruikt die uw gezichtsvermogen, beoordelingsvermogen of coördinatie kunnen beïnvloeden.

• Gebruik het product niet in ongunstige weersomstandigheden, zoals dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situaties leiden, zo kan de grond glad zijn, de wind de valrichting van de boom beïnvloeden enz.

• De enige accessoires waarvoor u deze motoreenheid mag gebruiken zijn de snijuitrustingen die wij aanbevelen. Zie Accessoires op pagina 68

• Sta nooit toe dat kinderen het product gebruiken of in de buurt van het product komen. Omdat het product is uitgerust met een terugverende start/stop- schakelaar en kan worden gestart op lage snelheid en met weinig kracht op de starthendel, kunnen zelfs kleine kinderen onder bepaalde omstandigheden het product op eigen kracht starten. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Verwijder daarom de bougiekap wanneer u geen toezicht houdt op het product.

• Een motor laten lopen in een afgesloten of slecht geventileerde ruimte kan dodelijke ongelukken veroorzaken door verstikking of koolmonoxidevergiftiging.

• Start het product nooit voordat het complete koppelingsdeksel en de steel gemonteerd zijn, anders kan de koppeling losraken en persoonlijk letsel veroorzaken.

• Zorg ervoor dat er zich geen personen of dieren op een afstand kleiner dan 15 m bevinden terwijl u werkt. Indien meerdere gebruikers in hetzelfde gebied werken, moet de veiligheidsafstand minimaal 15 meter bedragen. Anders bestaat er een risico op ernstig persoonlijk letsel. Schakel het product onmiddellijk uit indien iemand dichterbij komt. Draai het product nooit rond zonder eerst te controleren of er achter u niet iemand zich in de veiligheidszone bevindt.

• Zorg ervoor dat mensen, dieren of andere dingen geen invloed hebben op uw controle over het product en dat ze niet in contact komen met de snijuitrusting of losse objecten die worden uitgeworpen door de snijuitrusting. Gebruik het product echter nooit zonder de mogelijkheid hulp in te kunnen roepen in geval van nood.

• Controleer altijd het werkgebied. Verwijder alle losse voorwerpen, zoals stenen, gebroken glas, spijkers, staaldraad, touw en dergelijke, die weggeslingerd kunnen worden of vast kunnen komen zitten in de snijuitrusting.

Controleer of er eventuele hindernissen zijn als u onverwacht snel moet kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

• Zorg steeds voor een goede balans en een stabiele houding. Voorkom overstrekken.

• Houd het product altijd met twee handen vast. Houd het apparaat rechts van uw lichaam.

• De snijuitrusting moet onder taillehoogte blijven.

• Wanneer u zich verplaatst moet de motor uitgeschakeld worden. Als het om een langere verplaatsing en vervoer gaat, moet u de transportbescherming gebruiken.

• Leg het product nooit neer terwijl de motor draait, tenzij u er goed zicht op hebt.

• Stop de motor en de snijuitrusting voordat u materiaal verwijdert dat rond de bladas is gewikkeld. Noch de gebruiker van het product noch iemand anders mag proberen het maaisel of het afgesneden materiaal te verwijderen wanneer de motor of de snijuitrusting draait, omdat dit tot ernstig letsel kan leiden. De haakse tandwieloverbrenging kan zeer warm worden tijdens het gebruik en nog geruime tijd warm blijven na gebruik. Bij contact bestaat risico van brandwonden.

• Kijk uit voor wegschietende objecten. Gebruik altijd goedgekeurde oogbescherming. Leun nooit over de beschermkap van de snijuitrusting. Stenen, afval, enzovoort kunnen omhoog schieten in uw ogen en dat kan blindheid of ernstig letsel veroorzaken.

• Soms raken takken of gras bekneld tussen de beschermkap en de snijuitrusting. Schakel altijd de motor uit voordat u het product reinigt.

• Laat na elke stap van het werkproces de motor stationair draaien. Als de motor langdurig op volle toeren draait zonder dat hij belast wordt kan dit tot ernstige beschadigingen van de motor leiden.

• Let als u gehoorbescherming draagt op waarschuwingssignalen of geschreeuw. Doe uw gehoorbescherming altijd af zodra de motor is gestopt.

• Als men teveel wordt blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanneer u symptomen heeft die wijzen op te grote blootstelling aan trillingen. Dergelijke symptomen zijn slapende vingers e.d., geen gevoel, "kriebelend" gevoel, "speldenprikken", pijn, geen of weinig kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen komen meestel voor op vingers, handen of polsen.

• Gebruik nooit een product met een beschadigde bougiekap.

• Gebruik geen product met een defecte geluiddemper.

• Houd alle lichaamsdelen uit de buurt van de draaiende snijuitrusting en hete oppervlakken.

• Gebruik nooit een product met een defecte geluiddemper

• Start of gebruik het product nooit binnenshuis, in de buurt van brandbaar materiaal of in ruimten waar onvoldoende ventilatie is. De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. De uitlaatgassen zijn ook heet en kunnen vonken bevatten die tot brand kunnen leiden. Persoonlijke beschermingsmiddelen WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsmiddelen. Persoonlijke beschermingsmiddelen kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

• Gebruik een veiligheidshelm bij kans op vallende voorwerpen.

• Gebruik goedgekeurde gehoorbescherming met voldoende dempvermogen. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.

• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde

331 - 008 - 24.04.2020

51veiligheidsbril moet voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen.

• Draag zo nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

• Gebruik beschermende laarzen met stalen neuzen en antislipzolen.

• Gebruik kleding van stevige stof. Gebruik altijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of sandalen of loop niet op blote voeten. Bind voor de veiligheid lang haar samen tot boven schouderhoogte.

• Houd een EHBO-doos binnen handbereik. Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken. In dit hoofdstuk worden de veiligheidsvoorzieningen van het product beschreven, welke functie ze hebben en hoe controles en onderhoud moeten worden uitgevoerd om hun goede werking te waarborgen. Zie de instructies onder het kopje Productoverzicht op pagina 48 om te zien waar deze onderdelen zich bevinden op uw product. De levensduur van het product kan worden verkort en het risico op ongevallen kan toenemen wanneer het onderhoud van het product niet op de juiste manier plaatsvindt en wanneer service en/of reparaties niet vakkundig worden uitgevoerd. Indien u meer informatie nodig hebt, verzoeken wij u contact op te nemen met de dichtstbijzijnde onderhoudsdealer. WAARSCHUWING: Gebruik een product nooit wanneer de veiligheidsvoorzieningen defect zijn. De veiligheidsuitrusting van het product moet geïnspecteerd en onderhouden worden zoals beschreven in dit hoofdstuk. Als uw product een van deze controles niet doorstaat, moet u contact opnemen met uw servicewerkplaats om uw unit te laten repareren. OPGELET: Om service en reparaties aan de machine uit te voeren, moet u een speciale opleiding hebben. Dit geldt met name voor de veiligheidsuitrusting van de machine. Als de machine één van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u één van onze producten koopt, garandeert dit dat de reparaties en service door een vakman kunnen worden uitgevoerd. Als u uw machine heeft gekocht bij één van onze dealers die geen servicewerkplaats heeft, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is. Gashendelvergrendeling controleren De gashendelvergrendeling is geconstrueerd om onopzettelijke activering van de gashendel te voorkomen.

1. Druk de gashendelvergrendeling (A) in en controleer

of de gashendel wordt ontgrendeld (B). Wanneer u het handvat loslaat, gaan zowel de gashendel als de gashendelvergrendeling terug naar hun respectievelijke beginposities. Dit gebeurt via twee onafhankelijk werkende retourveren. Deze positie houdt in dat de gashendel automatisch vergrendeld wordt op stationair draaien.

hij teruggaat naar de beginpositie wanneer u deze loslaat.

4. Controleer of de gashendel en de

gashendelvergrendeling vrij bewegen en of hun retourveren goed werken.

5. Start het product (zie instructies onder

Het product voorbereiden om te starten op pagina 59 ) en geef volgas.

6. Laat de gashendel los en controleer of de

snijuitrusting stopt en stil blijft staan. Als de snijuitrusting draait wanneer de gashendel in de stationaire stand staat, moet de stationaire stand van de carburateur worden gecontroleerd. Zie de instructies in het hoofdstuk Onderhoud op pagina

2. Zet de stopschakelaar in de stopstand en zorg

ervoor dat de motor stopt. Beschermkap van de snijuitrusting controleren WAARSCHUWING: Gebruik geen snijuitrusting zonder een goedgekeurde en correct bevestigde beschermkap. Zie Accessoires op pagina 68

WAARSCHUWING: Gebruik altijd de voorgeschreven beschermkap voor de snijuitrusting die u gebruikt. Indien een verkeerde of defecte beschermkap van de snijuitrusting wordt gemonteerd, kan dit ernstige verwondingen veroorzaken. Zie Technische gegevens op pagina 66

De beschermkap van de snijuitrusting voorkomt letsel door losse objecten die in de richting van de gebruiker

331 - 008 - 24.04.2020

53vliegen. Hij voorkomt ook letsel dat veroorzaakt wordt als u met de snijuitrusting in contact komt.

1. Voer een visuele controle uit op beschadigingen,

bijvoorbeeld scheuren.

2. Vervang de beschermkap van de snijuitrusting als

deze is beschadigd. Trillingsdempingssysteem controleren Let op: Het gebruik van een verkeerd gewikkelde draad of verkeerde snijuitrusting verhoogt het trillingsniveau. Zie de instructies onder Accessoires op pagina 68

Het trillingsdempingssysteem vermindert trillingen in de handgrepen tot een minimum wat de bediening vergemakkelijkt. Het trillingsdempingssysteem van het product vermindert de overdracht van trillingen tussen de motor en de steel van het product.

2. Voer een visuele controle uit op vervorming en

beschadiging, bijvoorbeeld scheuren.

3. Zorg ervoor dat u de elementen van het

trillingsdempingssysteem correct bevestigt. Geluiddemper controleren WAARSCHUWING: Houd er rekening mee dat de uitlaatdampen van de motor heet zijn en vonken kunnen bevatten die brand kunnen veroorzaken. Start het product nooit in gesloten ruimtes of in de buurt van licht ontvlambaar materiaal! WAARSCHUWING: Gebruik de machine nooit binnenshuis of in ruimten zonder voldoende ventilatie. Uitlaatgassen bevatten koolmonoxide, een kleurloos, giftig en uiterst gevaarlijk gas. WAARSCHUWING: Gebruik nooit een product met een defecte geluiddemper. De geluiddemper is bedoeld om geluidsniveaus zo laag mogelijk te houden en om de uitlaatgassen weg te voeren van de gebruiker. Voor geluiddempers is het erg belangrijk dat de instructies voor controle, onderhoud en service van uw product gevolgd worden.

• Voer een visuele controle uit op beschadiging en vervorming.

• Zorg ervoor dat de geluiddemper correct aan het product is bevestigd.

• Voer een visuele controle uit als de geluiddemper op uw product uitgerust is met een vonkenscherm. Vervang het vonkenscherm als het beschadigd is.

331 - 008 - 24.04.2020a) Reinig het vonkenscherm als het verstopt is. Een

verstopt gaas zal ertoe leiden dat de motor oververhit raakt en dat kan ernstige schade veroorzaken. b) Zorg ervoor dat het vonkenscherm correct is bevestigd. Brandstofveiligheid WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Start het product nooit wanneer u er brandstof op hebt gemorst. Veeg alle gemorste brandstof af en laat de resterende brandstof verdampen.

• Start het nooit product wanneer u brandstof hebt gemorst op uzelf of op uw kleding. Trek schone kleding aan en was uw lichaamsdelen die in contact zijn gekomen met brandstof. Gebruik water en zeep.

• Start het product nooit als het product brandstof lekt. Controleer de tankdop en de brandstofleidingen regelmatig op lekkage.

• Plaats het product altijd op een vlakke ondergrond en zorg ervoor dat de snijuitrusting niet in contact komt met een object terwijl u brandstof bijvult.

• Wees voorzichtig bij het hanteren van brandstof. Houd rekening met het risico van brand, explosie en het inademen van dampen.

• Wees voorzichtig wanneer u met brandstof werkt en zorg voor goede ventilatie. Brandstof en brandstofdampen zijn zeer brandgevaarlijk en kunnen leiden tot ernstig letsel bij inademing en contact met de huid.

• Brandstof moet u buitenshuis mengen en bijvullen, uit de buurt van vonken of vlammen.

• Rook niet of plaats geen warme voorwerpen in de buurt van de brandstof.

• Stop de motor en laat hem vóór het tanken enkele minuten afkoelen.

• Open de dop van de tank voorzichtig wanneer u wilt tanken, zodat eventuele overdruk langzaam kan ontsnappen.

• Draai de dop van de tank goed vast na het tanken.

• Maak de dop van de tank en de directe omgeving goed schoon. Maak de omgeving rond de tankdop schoon.

• Haal het product altijd 3 m (10 ft) of verder weg van de tankplaats en brandstofopslagplaats voordat u het start. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Schakel altijd de motor uit voor u aan de snijuitrusting gaat werken. De snijuitrusting blijft roteren nadat u de gashendel hebt losgelaten. Controleer of de snijuitrusting volledig tot stilstand is gekomen en koppel de bougie los voordat u werkzaamheden gaat uitvoeren. WAARSCHUWING: Het gebruik van defecte snijuitrusting kan het risico op ongevallen vergroten. WAARSCHUWING: Denk er altijd om dat de trimmerdraad stevig en gelijkmatig rond de trommel wordt gewikkeld, anders zorgt het product voor schadelijke trillingen.

• Gebruik een snijuitrusting alleen samen met de door ons aanbevolen beschermkappen. Zie Accessoires op pagina 68

Montage Inleiding WAARSCHUWING: Voordat u het product gaat monteren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. WAARSCHUWING: Verwijder de bougiekabel van de bougie voordat u het product monteert.

331 - 008 - 24.04.2020 55Loophandvat monteren

1. Bevestig het loophandvat op de steel tussen de

2. Schuif het afstandsstuk in de sleuf in het

3. Bevestig de moer, de knop en de schroef, draai ze

4. Stel het product af zodat u het comfortabel kunt

1. Draai aan de knop om de koppeling los te maken.

2. Lijn de nok op de snijuitrusting (A) uit met de pijl op

3. Duw de steel voorzichtig in de koppeling tot u een

1. Draai de knop 3 slagen of meer om de koppeling los

2. Druk de knop (C) in en houd deze ingedrukt.

3. Houd deze stevig vast aan het uiteinde van de steel

waarop de motor is bevestigd.

4. Trek het hulpstuk in een rechte lijn uit de koppeling.

(A) voor de trimmerkop. Zie Accessoires op pagina

2. Zet het de beschermkap van de snijuitrusting in de

passing op de steel.

331 - 008 - 24.04.20203. Zet vast met de bout (L).

4. Monteer de meenemer (B) op de uitgaande as.

5. Draai de uitgaande as totdat een van de openingen

in de meenemer op één lijn ligt met de overeenkomstige opening in het tandwielhuis.

tegenovergestelde richting van de richting waarin de trimmerkop draait/de kunststof bladen draaien.

richting waarin de trimmerkop draait/de kunststof bladen draaien.

2. Trek de borgpen (C) uit de opening om de steel te

3. Verwijder de meenemer (B) van de uitgaande as.

4. Draai de bout (L) los uit de passing voor de

5. Verwijder de beschermkap van de snijuitrusting (A).

331 - 008 - 24.04.2020 57Werking

Brandstof Dit product is uitgerust met een tweetaktmotor. OPGELET: Een verkeerde soort brandstof kan leiden tot motorschade. Gebruik een mengsel van benzine en tweetaktolie. Benzine OPGELET: Gebruik altijd een benzine- oliemengsel van goede kwaliteit met een octaangetal (RON) van minimaal 90. Benzine met een lager octaangetal veroorzaakt mogelijk pingelen. Dit leidt tot een hogere motortemperatuur, wat ernstige schade aan de motor kan veroorzaken. OPGELET: Als uw product is uitgerust met een katalysator gebruik dan een mengsel van loodvrije benzine/olie van goede kwaliteit. Gelode benzine beschadigt de katalysator.

• Gebruik, indien verkrijgbaar, milieuvriendelijke benzine, de zogenoemde alkylaatbenzine.

• Met ethanol gemengde brandstof, E10, kan worden gebruikt (max. 10% ethanol). Het gebruik van brandstoffen met een hoger percentage ethanol dan in E10 zal leiden tot een arm mengsel en kan schade aan de motor veroorzaken.

• Wij raden een hoger octaangetal aan wanneer u voortdurend met een hoog toerental werkt. Husqvarna alkylaatbrandstof Wij bevelen aan om Husqvarna alkylaatbrandstof te gebruiken voor de beste prestaties. De brandstof bevat minder gevaarlijke stoffen dan reguliere brandstof, waardoor de uitstoot van gevaarlijke uitlaatgassen wordt beperkt. De brandstof zorgt bij verbranding voor een geringe hoeveelheid gevaarlijke restanten, waardoor de onderdelen van de motor schoner blijven. Dit verlengt de levensduur van de motor. Husqvarna alkylaatbrandstof is niet in alle markten verkrijgbaar. Tweetaktolie OPGELET: Een ongeschikte oliekwaliteit en/of een onjuiste olie-brandstofverhouding kan het product beschadigen en de levensduur van de katalysatoren verkorten. OPGELET: Gebruik geen tweetaktolie die bedoeld is voor watergekoelde buitenboordmotoren, zogenaamde outboardoil. OPGELET: Gebruik geen olie die is bedoeld voor viertaktmotoren.

• Gebruik voor de beste resultaten en optimale prestaties Husqvarna tweetaktolie.

• Als geen Husqvarna tweetaktolie beschikbaar is, gebruik dan een andere hoogwaardige tweetaktolie voor luchtgekoelde motoren. Bespreek de keuze van de tweetaktolie met uw servicedealer. Benzine, l Tweetaktolie, l 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 Benzine en tweetaktolie mengen OPGELET: De kans bestaat dat kleine fouten een grote invloed hebben op de mengverhouding wanneer u kleine hoeveelheden brandstof mengt. Meet nauwkeurig de hoeveelheid olie die moet worden toegevoegd, om ervoor te zorgen dat u het juiste mengsel krijgt. 58 331 - 008 - 24.04.20201. Giet eerst de helft van de te gebruiken benzine erin.

2. Voeg de volledige hoeveelheid olie toe en meng

(schud) het brandstofmengsel.

4. Meng (schud) het brandstofmengsel goed en vul de

brandstoftank van het product.

5. Leeg en reinig de brandstoftank indien u het product

enige tijd niet gebruikt. Let op: Meng per keer niet meer brandstof dan u binnen 1 maand gebruikt en meng benzine en olie altijd in een schone container die bestemd is voor brandstof. Brandstoftank vullen

1. Maak het gebied rondom de brandstoftankdop goed

2. Schud de container en zorg ervoor dat de brandstof

volledig is gemengd. Gebruik een brandstofcontainer met een anti-morsschenktuit.

5. Verwijder het product altijd ten minste 3 m (10 ft) uit

de buurt van de tankplaats en brandstofbron voordat u het product gaat starten. OPGELET: Verontreinigingen in de tank kunnen defecten veroorzaken. Reinig de brandstoftank en de kettingolietank regelmatig en vervang het brandstoffilter één keer per jaar of vaker. Voordat u het product gaat bedienen

• Bekijk het werkgebied zodat u weet welk type terrein het is. Bekijk de helling van de ondergrond en of er obstakels zijn zoals stenen, takken en greppels.

• Voer een revisie-inspectie van het product uit.

• Voer de veiligheidsinspecties, onderhoud en servicebeurten uit die in deze handleiding worden aangegeven.

• Zorg dat alle afschermingen, de trimmerbeschermkap en de trimmerkop vastzitten en niet beschadigd of gescheurd zijn. Vervang indien ze zijn blootgesteld aan slagbelasting of gescheurd zijn. WAARSCHUWING: Gebruik het product niet zonder een beschermkap of een beschermkap die defect is. Het product voorbereiden om te starten

1. Druk de brandstofpomp steeds opnieuw in, totdat het

balgje wordt gevuld met brandstof. Let op: Het balgje hoeft niet helemaal met brandstof gevuld te worden.

331 - 008 - 24.04.2020 592. Zet de chokeknop omhoog in de chokestand.

WAARSCHUWING: De snijuitrusting begint onmiddellijk te draaien wanneer u de motor start met de choke. Product starten WAARSCHUWING: Lees de waarschuwingen in het hoofdstuk Veiligheid voordat u het product start (zie Veiligheid op pagina 49

1. Draag veiligheidshandschoenen.

2. Druk de behuizing van het apparaat met uw

linkerhand op de grond. OPGELET: Gebruik nooit uw voeten!

3. Houd de starthendel vast.

4. Trek met uw rechterhand langzaam aan het

startkoord totdat u enige weerstand voelt (de starterpallen grijpen in). WAARSCHUWING: Wikkel het startkoord niet rond uw hand.

5. Trek snel en krachtig aan het koord.

OPGELET: Trek het startkoord niet volledig uit en laat de starthendel niet zomaar los wanneer het startkoord volledig uitgetrokken is. Dit kan schade aan het product veroorzaken.

6. Trek steeds opnieuw het startkoord uit tot de motor

7. Zet de choke terug als de motor aanslaat.

8. Bedien de gashendel geleidelijk zodra de motor

9. Zorg ervoor dat de motor soepel loopt.

Over het oppervlak WAARSCHUWING: Zorg dat u met geen enkel lichaamsdeel in het grijs gemarkeerde gebied komt. Als u het grijs gemarkeerde gebied aanraakt, kunt u brandwonden oplopen. Het kan ook een elektrische schok veroorzaken als de bougiekap beschadigd is. Gebruik nooit een product met een beschadigde bougiekap. Product stoppen

1. Zet de stopschakelaar in de stopstand om de motor

te stoppen. OPGELET: De stopschakelaar keert automatisch terug naar zijn oorspronkelijke stand. Om per ongeluk starten te voorkomen, moet de bougiekap altijd van de bougie worden gehaald bij montage, controle en/of onderhoud. Gras trimmen met trimmerkop Gras trimmen

1. Houd de trimmerkop vlak boven de grond en schuin.

Druk de grastrimmerdraad niet in het gras.

2. Verkort de lengte van de trimmerdraad met 10-12

331 - 008 - 24.04.20203. Verlaag het motortoerental om het risico op schade

aan planten te beperken.

4. Gebruik 80 % van het vermogen wanneer u in de

buurt van objecten gras maait. Gras maaien

1. Zorg dat de trimmerdraad parallel loopt aan de grond

wanneer u gaat maaien.

2. Duw de trimmerkop niet op de grond. Dit kan schade

aan het product veroorzaken.

3. Gebruik de maximale snelheid.

Gras vegen De luchtstroom van de roterende trimmerdraad kan worden gebruikt om maaisel uit een gebied te verwijderen.

1. Houd de trimmerkop met de trimmerdraad parallel

aan de grond en boven de grond.

3. Beweeg de trimmerkop van de ene naar de andere

kant en veeg het gras. WAARSCHUWING: Reinig de kap van de trimmerkop altijd wanneer u een nieuwe trimmerdraad monteert, om onbalans en trillingen in de hendels te voorkomen. Controleer ook de andere onderdelen van de trimmerkop en reinig deze indien nodig. Onderhoud Stationair toerental afstellen Uw Husqvarna product is ontworpen en vervaardigd volgens specificaties die de uitstoot van schadelijke stoffen beperken.

• Zorg dat het luchtfilter schoon is en dat het luchtfilterdeksel is aangebracht voordat het stationaire toerental wordt afgesteld.

• Stel het stationaire toerental af met de bijbehorende T-stelschroef met de markering "T". WAARSCHUWING: Als de snijuitrusting niet stopt wanneer u het stationair toerental afstelt, neem dan contact op met uw dichtstbijzijnde servicedealer. Gebruik het product niet voordat het is juist afgesteld of gerepareerd.

331 - 008 - 24.04.2020 61• Het stationaire toerental is juist wanneer de motor in

alle standen soepel draait. Het stationaire toerental moet lager zijn dan het toerental waarbij de snijuitrusting begint te draaien.

stopt. Let op: Zie Technische gegevens op pagina 66 voor het aanbevolen stationair toerental. Onderhoud uitvoeren aan de geluiddemper WAARSCHUWING: De geluiddemper is ontworpen om het geluid van de unit te reduceren, en om de uitlaatgassen van de gebruiker weg te richten. De uitlaatgassen zijn zeer heet en bevatten vonken die droge en ontvlambare materialen in brand kunnen steken.

1. Onderzoek of uw product een katalysator heeft. Zie

Technische gegevens op pagina 66

WAARSCHUWING: Geluiddempers met een katalysator worden zeer warm tijdens het gebruik en blijven enige tijd heet nadat u het product hebt gestopt. Dit geldt ook bij stationair draaien. Als u het product aanraakt, kunt u brandwonden oplopen. Denk na over het risico op brand!

2. Sommige geluiddempers hebben een speciaal

vonkenscherm. Reinig het vonkenscherm met een staalborstel indien uw product voorzien is van dit soort geluiddemper. Reinig het vonkenscherm wekelijks bij geluiddempers zonder katalysator en maandelijks bij geluiddempers met een katalysator. Vervang het vonkenscherm als het beschadigd is en gebruik het product niet met een beschadigd vonkenscherm. OPGELET: Indien het vonkenscherm vaak verstopt is, kan dit erop duiden dat de werking van de katalysator is afgenomen. Neem contact op met uw servicedealer voor controle van de geluiddemper. Een verstopt vonkenscherm veroorzaakt oververhitting en dat leidt tot schade aan de cilinder en zuiger. OPGELET: Een beschadigd vonkenscherm mag nooit worden teruggeplaatst. Gebruik een product niet als het vonkenscherm op de geluiddemper ontbreekt of defect is. Onderhoud uitvoeren aan de trimmerkop

1. Gebruik alleen de aanbevolen snijuitrusting en

2. Zorg ervoor dat de snijder op de beschermkap van

de snijuitrusting niet beschadigd is, deze snijdt de draad op de juiste lengte.

3. Monteer de draad zoals getoond in de afbeeldingen

op de laatste pagina van de handleiding. Koelsysteem Het product heeft een koelsysteem om de bedrijfstemperatuur zo laag mogelijk te houden. Maak de onderdelen van het koelsysteem één keer per week schoon met een borstel, of vaker onder zwaardere omstandigheden. Een vuil of verstopt koelsysteem zorgt

331 - 008 - 24.04.2020ervoor dat het product te heet wordt, waardoor de

cilinder en zuiger beschadigd kunnen raken. Het koelsysteem bevat de volgende onderdelen:

1. Luchtinlaat in de starter.

2. Ventilatorschoepen op het vliegwiel.

6. Geluiddemperplaat.

Bougie controleren OPGELET: Gebruik altijd het juiste bougietype. Een verkeerd type bougie kan schade aan het product veroorzaken.

• Controleer de bougie als de motor weinig vermogen heeft, niet gemakkelijk te starten is of stationair niet goed draait.

• Volg deze instructies om het risico van ongewenst materiaal op de elektroden van de bougie te beperken: a) Zorg ervoor dat het stationair toerental altijd juist is afgesteld. b) Zorg dat het brandstofmengsel correct is. c) Zorg dat het luchtfilter schoon is.

• Maak de bougie schoon als deze vuil is en controleer of de afstand tussen de elektroden correct is, zie Technische gegevens op pagina 66

• Vervang de bougie indien nodig. Luchtfilter Verwijder stof en vuil van het luchtfilter om het schoon te houden en de volgende problemen te voorkomen:

• Storingen van de carburateur.

• Problemen wanneer u het product start.

• Overmatige slijtage van de motoronderdelen.

• Te hoog brandstofverbruik. Het luchtfilter reinigen OPGELET: Een luchtfilter dat beschadigd is, erg vies is of doordrenkt is met brandstof, moet altijd worden vervangen. Als u een luchtfilter lange tijd gebruikt, kan niet volledig worden gereinigd. Vervang het luchtfilter regelmatig door een nieuw exemplaar.

1. Zet de chokehendel naar boven om de chokeklep te

2. Verwijder het luchtfilterdeksel en verwijder het

3. Reinig het luchtfilter met een warm sopje van water

en zeep. Zorg dat het luchtfilter droog is wanneer u dit aanbrengt.

4. Vervang het luchtfilter als het zo vuil is dat het niet

meer volledig kan worden gereinigd. Vervang een beschadigd luchtfilter altijd.

5. Reinig ook het binnenoppervlak van het filterdeksel.

Gebruik perslucht of een borstel.

331 - 008 - 24.04.2020

636. Controleer het oppervlak van de rubberen afdichting.

Vervang het filter als de rubberen afdichting is beschadigd.

7. Zorg dat het filter droog is voordat u het monteert.

Hoekoverbrenging De hoekoverbrenging is af fabriek gevuld met een geschikte hoeveelheid vet. Maar voordat u het product gebruikt, moet u ervoor zorgen dat de hoekoverbrenging voor 3/4 gevuld is met vet. Gebruik Husqvarna speciaalvet. Het vet in de hoekoverbrenging hoeft niet te worden vervangen, tenzij reparaties worden uitgevoerd. Tweedelige steel Breng telkens na 30 uur bedrijf smeermiddel aan op het uiteinde van de aandrijfas. Als ze niet regelmatig gesmeerd worden, bestaat het risico dat de aandrijfasuiteinden (spiebanenverbindingen) van de deelbare modellen gaan klemmen. Onderhoudsschema Hieronder volgt een lijst van het onderhoud dat aan het product moet worden uitgevoerd. De meeste items zijn beschreven in Onderhoud op pagina 61 Let op: De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding zijn beschreven. Verdergaande werkzaamheden moeten door een erkende servicewerkplaats worden uitgevoerd. Onderhoud Elke dag Wekelijks Maande- lijks Reinig het externe oppervlak. X Controleer of de gashendelvergrendeling en de gashendel goed werken vanuit veiligheidsoogpunt.

Controleer of de stopschakelaar goed werkt. X Zorg ervoor dat de snijuitrusting niet draait op stationair toerental. X Maak het luchtfilter schoon. Vervang indien nodig. X Controleer de beschermkap van de snijuitrusting op beschadigingen en scheu- ren. Vervang de beschermkap als deze gebarsten is of slagen te verduren geh- ad heeft.

Controleer de trimmerkop op beschadigingen en scheuren. Vervang indien be- schadigd.

Controleer of de schroeven en moeren goed zijn vastgedraaid. X Controleer de motor, de brandstoftank en de brandstofleidingen op lekkages. X Reinig het koelsysteem. X Controleer de starter en het startkoord op beschadigingen. X Controleer de trillingsdempingselementen op beschadigingen en scheuren. X 64 331 - 008 - 24.04.2020Onderhoud Elke dag Wekelijks Maande- lijks Maak de bougie uitwendig schoon. Verwijder hem en controleer de afstand tus- sen de elektroden. Stel de afstand in op de juiste afstand (zie Bougie controleren op pagina 63 ) of vervang de bougie. Zorg ervoor dat de bougie is uitgerust met een onderdrukker.

Controleer of de hoekoverbrenging voor driekwart gevuld is met vet. Gebruik speciaalvet om bij te vullen indien nodig.

Maak het vonkenopvangnet van de geluiddemper schoon of vervang het (geldt alleen bij geluiddempers zonder katalysator).

Controleer of het brandstoffilter niet is verontreinigd en of de brandstofleiding ge- en barsten of andere defecten vertoont. Vervang indien nodig.

Controleer alle kabels en aansluitingen. X Controleer de koppeling, de koppelingsveren en koppelingstrommel op slijtage. Laat indien nodig bij een erkende servicewerkplaats vervangen.

Vervang de bougie. Zorg ervoor dat de bougie is uitgerust met een onderdruk- ker.

Controleer het vonkenscherm van de geluiddemper en reinig het (geldt alleen voor geluiddempers zonder katalysator).

Probleemoplossing De motor start niet Controle Mogelijke oorzaak Procedure Stop-schakelaar. De stop-schakelaar is in de “stop”-stand ge- zet. Zet de stopschakelaar in de startpositie. Starterpallen. De starterpallen kunnen niet vrij bewegen. Verwijder de starterkap en reinig rond de starterpallen. Zoek hulp van een erkende servicewerk- plaats. Brandstoftank. Verkeerd type brandstof. Tap de brandstoftank af en vul hem met de juiste brandstof.

331 - 008 - 24.04.2020 65Controle Mogelijke oorzaak Procedure

Bougie. De bougie is vies of nat. Zorg ervoor dat de bougie droog en schoon is. De elektrodenafstand van de bougie is on- juist. Bougie reinigen. Controleer of de afstand tussen de elektroden juist is. Zorg ervoor dat de bougie een onderdrukking heeft. Zie technische gegevens voor een correcte elektrodenafstand. De bougie zit los. Draai de bougie vast. De motor start, maar stopt weer Controle Mogelijke oorzaak Procedure Brandstoftank. Verkeerd type brandstof. Leeg de brandstoftank en vul hem met de juiste brandstof. Luchtfilter. Het luchtfilter is verstopt. Maak het luchtfilter schoon. Transport en opslag Transport en opslag

• Bewaar en vervoer het product en brandstof op dusdanige wijze dat eventuele lekkage en dampen niet in contact kunnen komen met vonken of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.

• Bij opslag en vervoer van brandstof moeten altijd speciaal voor dat doel bestemde en goedgekeurde tanks worden gebruikt.

• Als het product gedurende lange tijd niet gebruikt zal worden, moet de brandstoftank leeggemaakt worden. Vraag bij uw tankstation waar u de afgetapte brandstof kunt afvoeren. Tap de tank af in de juiste reservoirs in een goed geventileerde ruimte.

• Zorg ervoor dat het product goed is schoongemaakt en dat een volledige servicebeurt is gegeven voor een lange periode van opslag.

• De transportbescherming van de snijuitrusting moet tijdens vervoer of opslag van het product altijd zijn aangebracht.

• Zet het product vast tijdens transport.

• Om een ongewenste start van de motor te voorkomen, moet de bougiekap altijd worden verwijderd wanneer het product voor lange tijd wordt opgeslagen, wanneer het product niet onder toezicht staat en bij alle servicemaatregelen die worden uitgevoerd.

• Laat het product afkoelen voordat u het opslaat. Technische gegevens Technische gegevens 535LK Motor Cilinderinhoud, cm

34,6 66 331 - 008 - 24.04.2020535LK Cilinderdiameter, mm 38 Slaglengte, mm 30,5 Stationair toerental, rpm 2900 Aanbevolen maximum toerental, omw./min. 11700 Toerental van uitgaan as, tpm 8013 Max. motorvermogen volgens ISO 8893, kW/pk bij tpm 1,5/2,0 bij 8400 Geluiddemper met katalysator Ja Een toerentalgeregeld ontstekingssysteem Ja Ontstekingssysteem Producent/ontstekingssysteemtype Walbro Bougie Champion RCJ 6Y Elektrodenafstand, mm 0,5 Brandstof-/smeersysteem Producent/carburateurtype Zama EL36D Inhoud brandstoftank, l/cm

Geluidsvermogenniveau, gemeten dB(A) 111 Geluidsvermogenniveau, gegarandeerd L

Equivalent geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN/ISO 11806 en ISO 7917, dB(A), min/max: Uitgerust met trimmerkop (origineel) 99 Trillingsniveau Equivalente trillingsniveaus (a hv,eq ) aan de handgrepen, gemeten in overeenstemming met EN ISO 11806 en ISO 22867, m/s

Uitgerust met trimmerkop (origineel), links/rechts 4,5/3,9

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegarande- erde geluidsvermogen ook spreiding in het meetresultaat omvat en de verschillen tussen de verschillende ma- chines van hetzelfde model conform Richtlijn 2000/14/EG.

De gerapporteerde gegevens voor een equivalent geluidsdrukniveau vertonen een typische statistische sprei- ding (standaardafwijking) van 1 dB (A).

331 - 008 - 24.04.2020 67Accessoires

Accessoires De accessoires worden aanbevolen voor gebruik in combinatie met de gespecificeerde koppen en zijn door het Swedish Machinery Testing Institute volgens geldende ISO- en EN-veiligheidsnormen geëvalueerd. Goedgekeurde accessoi- res Type accessoire Beschermkap voor de snijuitrusting, ar- tikelnr. Schroefdraad bladas M10 Kunststof messen Tricut Ø 255 mm (losse bladen hebben on- derdeelnummer 531 01 77-15) 588 11 79-01 Tricut Ø 300 mm (losse bladen hebben on- derdeelnummer 531 01 77-15) 588 11 79-01 Trimmerkop Superauto II (Ø 2,4-2,7 mm draad) 588 11 79-01 588 11 79-01 S35 (Ø 2,4-3,0 mm draad) 588 11 79-01 588 11 79-01 T35, T35x (Ø 2,4-3,0 mm draad) 588 11 79-01 588 11 79-01 Legering (Ø 2,0-3,3 mm draad) 588 11 79-01 588 11 79-01 Goedgekeurde accessoires Gebruik met Veegopzetstuk SR600-2 535LK Opzetstuk heggenschaar HA110 535LK Opzetstuk heggenschaar HA850 535LK Opzetstuk heggenschaar HA200 535LK Opzetstuk heggenschaar HA860 535LK Opzetstuk kantensnijder EA850 535LK Zaagopzetstuk PA1100 535LK Trimmeropzetstuk TA850 535LK Accessoire verlengstuk EX850 535LK Opzetstuk cultivator CA230 535LK Opzetstuk blazer BA101 535LK Accessoire borstel BR600 535LK 68 331 - 008 - 24.04.2020Goedgekeurde accessoires Gebruik met Accessoire voor verticuteren DT600 535LK Opzetstuk stoksnoeizaag PAX730 535LK Opzetstuk stoksnoeizaag PAX1100 535LK

331 - 008 - 24.04.2020 69EG verklaring van overeenstemming

EG-conformiteitsverklaring Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: +46-36-146500, verklaart dat de trimmers Husqvarna 535LK met serienummers van 2017 en later (het jaar staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer) voldoet aan de eisen die zijn opgenomen in de RICHTLIJNEN VAN DE RAAD:

• van 17 mei 2006 "met betrekking tot machines" 2006/42/EG

• van 26 februari 2014 "betreffende elektromagnetische compatibiliteit" 2014/30/EU

• van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu” 2000/14/EG. Conformiteitsbeoordeling volgens bijlage V. Raadpleeg voor informatie betreffende geluidsemissie de sectie met technische gegevens.

• van 8 juni 2011 "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur" 2011/65/EU. De volgende normen zijn van toepassing:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO

14982:2009, CISPR 12:2009, EN 50581:2012 RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden,, heeft namens Husqvarna AB een niet-verplicht typeonderzoek uitgevoerd. De certificaten hebben nummer: SEC/18/2489 - 535LK RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, heeft ook overeenkomst bevestigd met bijlage V van de richtlijnen van de raad 2000/14/EG. Huskvarna, 2018-01-15 Per Gustafsson, Hoofd Ontwikkeling (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie)
